GEBRUIKSAANWIJZING ROTAK 43 LI E ACCU BOSCH

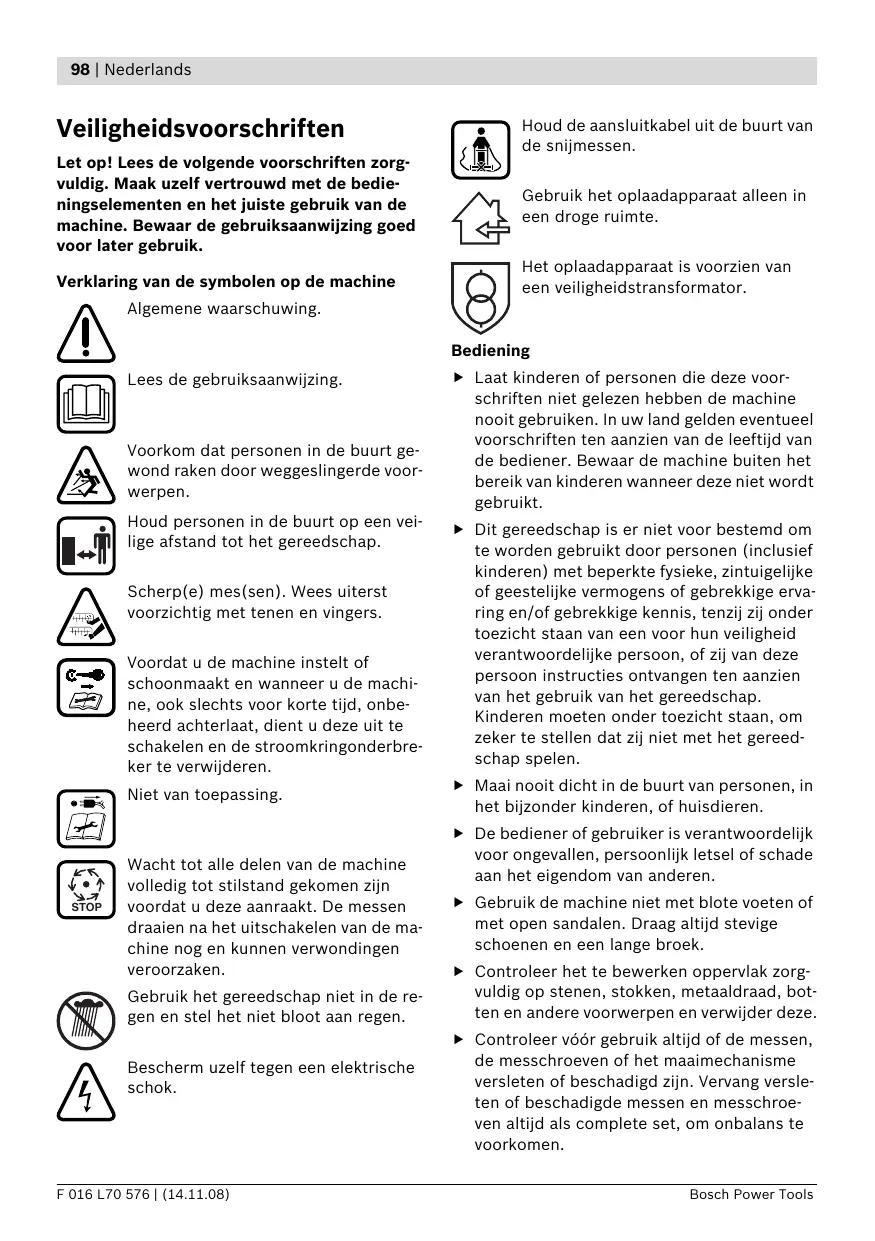

Veiligheidsvoorschriften

Let op! Lees de volgende voorschriften zorgvuldig. Maak uzelf vertrouwd met de bedienningselementen en het juiste gebruik van de machine. Bewaar de gebruiksaanwijzing goed voor later gebruik.

Verklaring van de symbolen op de machine

Algemene waarschuwing.

Lees de gelebruiksaanwijzing.

Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen.

Houd personen in de buurt op een voilige afstand tot het gereedschap.

Scherp(e) mes(sen). Wees uiterst voorzichtig met tenen en vingers.

Voordat u de machine instelt of schoonmaakt en wonneer u de machine, ook slechts voor korteijd, onbeheerd awhile, dient u deze uit te schakelen en de stroomkringonderbreker te verwijdenen.

Niet van toepassing.

Wacht tot alle delen van de machine volledig tot stilstand gekommen zijn voordat u deze aanraakt. De messen draaien na het uitschakelen van de machine nog en{kunnen verwondingenveroorzaken.

Gebruik het gereedschap Niet in de regen en stel het Niet bloot aan regen.

Beschem uzelf gegen een elektrische schok.

Houd de aansluitkabel uit de buurt van de snijmessen.

Gebruik het oplaadapparaat alleen in een droge ruimte.

Het oplaadapparaat is voorzien van een veiligheidstransformer.

Bediening

Laat kinderen of Personen die deze voorschriften nicht gelezen haben de machine nooit gebruiken. In uw land gelden eventuele voorschriften ten aanzien van de leeftijd van de bediener. Bewaar de machine buiten het bereik van kinderen wonneer deze Niet worden gebruikt.
Dit gereedschap is er nicht voor bestemd om te worden gebruikt door Personen (inclusief kinderen) met beperkte fysieke, zintuigelijkke of geestelijkke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zich onder toezicht staan van een voor hun verilheid verantwoordelijkpe persono,of zich van deze persoon instructies ontvangen ten aanzien van het gebruik van het gereedschap. Kinderen moeten onder toezicht staan,om zeker te stellen dat zich Niet met het gereedschap spelen.
Maai nooit zich in de buurt van Personen, in het bijzonder kinderen, of huisdieren.
De bediener of gebruiker is verantwoordelijk voor ongevallen, persoonlijk letsel of schade aan het eigendom van anderen.
- Gebruik de machine Niet met blote voeten of met open sandalen. Draag altijd stevige schoenen en een lange broek.
Controleer het te bewerken oppervlak zorgvuldig op stenen, stokken, metaaldraad, botten en andere voorwerpen en verwijder deze.
Controller voor gebruik aktijd of de messen, de messchroeven of het maaimechanisme versleten of beschadigd zijn. Vervang verslen of beschadigde messen en messchroeven aktijd als complete set, om onbalans te voorkomen.

Maai alleen bij daglicht of goed kunstlicht.
- Gebruik de machine bij voorkeur Niet wanner het gras nat is.
Loop altijd rustig, nooit te snel.
- Gebruik de machine nooit met defecte beveiligingen of afterscheringen of zonder veiligheidsvoorzieningen, zoals stootbescherming en/of graspvanger.
Het werken op hellingen kan gevaarlijk zijn.
Maai geen bijzonder steile hellingen.
Zorg ervoor dat u op een helling of op nat gras altijd stevig staat.
Maai altijd dwarfs op een helling, nooit maar boven of maar beneden.
Ga.altijd uiterst voorzichtig te werk bij het veranderen vanrichting op een helling.
Wees uiterst voorzichtig bij hetachtenuitlopen of bij het trekken van de machine.
Duw de machine tijdens het maaien algijd maar voren, trek deze nooit maar u toe.
De messen要去en stilstaan wanner u de machine voor het transport moet kantelen, wanner u een gedeelte moet oversteken dat Niet met gris is beplant en wanner u de machine maar en van het te maaien gebied verplaatst.
Kantel de machine bij het starten of aantrekken van de motor Niet, behalte wanner dit voor het starten in hoog gras nodig is. Til in dit geval de van de bediener afgewende zichde door het waar beneden duwen van de handgreep Niet verdier dan nodig omhoog. Let erop dat u beiden handen aan de greep hebt wanner u de machine weeer LAST zakken.
Schakel de machine in zoals in de gebruiks-aanwijzing beschreiben en houd uw voeten ruim uit de buurt van rondraaiende delen.
Breng handen en voeten nicht in de buurt van of onder ronddraiende delen.
Houd afstand tot de afvoerzone terwijl u met de machine werkt.
Til of draag de machine nooit terwijl de motor loopt.

Stroomkringonderbroker losmaken:

• altijd wonneer u de machine verlaat,

• vór het verwijderen van blokkeringen,

• voordat u de machine contrôleert of reinigt of aan de machine werkt,
• na het raken van een voorwerp. Controller de machine onmiddelijk op beschadigingen en LAST deze indien nodig repareren,
• als de machine op een ongewone manier begint te trillen (onmiddelijk controlleren).

Onderhoud

Stel vast dat alle moeren, bouteen en schroeven goed vastzitten, zodate een veilige werktoestand van de machine gewaarborgd is.
Controller de grasbak regelmatig op toe-stand en slijtage.
Controller de machine en verrang veiligheidshalve versleten of beschadigde delen.
- Gebruikuitsluitend de voor de machine voorziene maaimessen.
Zorg ervoor dat verwangingsonderdelen van Bosch akkomstig zich.
Draag altojd tuinhandschoenen wanner u descherpe messen vastpakt of er aan werkt.

Aanwijzingen voor de optimale omgang met de accu

Controller der het gereedschap uit geschakeld is voordat u de accu er in zet. Het inzetten van een accu in gereedschap dat ingeschakeld is, kan tot ongevallen leiden.
Houd het oplaadapparaatuit de buurt van regen en vocht. Het binnendringen van water in het oplaadapparaat vergroot het risico van een elektrische schok.
Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wonneer het met andere accu's worden gebruikt.
Laad geen accu's van andere fabrikanten op. Het oplaadapparaat is alleen geschikt voor het opladen van Bosch-lithiumionaccu's met de in de technische gegevens vermelde spanningen. Anders bestaat er brand- en explosiegevaar.
Houd het oplaadapparaat schoon. Door vervuiling bestaat gevaar voor een elektrische schok.

Controller voor elk gebruik oplaadapparaat, kabel en stekker. Gebruik het oplaadapparaat Niet als u een beschadiging hebt vastgesteld. Open het oplaadapparaat Niet zich en LAST het alleen door gekwalificeerd personeel en alleen met originele verranggingsonderdelen repareren. Beschadigde oplaadapparaten, kabels en stekkers vergroten het risico van een elektrische schok.
- Gebruik het oplaadapparaat Niet op een gemakkelijk brandbare ondergrond (zoals papier of textiel) of in een brandbare omgeving. Vanwege de bij het opladen optredende verwarming van het oplaadapparaat bestaat brandgevaar.
- Gebruik alleen de waaroor bedoelde accu's in de gereedschappen. Het gebruik van andere accu's kan tot letsel en brandgevaar leiden.
Voorkom aanraking van de nicht-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en andere keine metalen voorwerpen die overbrugging van de contacten können veroorzaken. Kortsluiting:tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
Open de accu Niet. Er bestaat gevaar voor kortsluiting.
Beschem de accu gegenitte, bijvoorbeeld ook gegen voortdurend zonlicht en vuur. Er bestaat explosiegevaar.
Sluit de accu nicht kort. Er bestaat explosiegevaar.
Bij beschadiging en onjuist gebruik van de accu+kunnen er dampen vrijkomen.Zorg voor frisse lucht en raadpleeg bij klachten een arts.De dampen+kunnen de luchtwegen irriteren.
Beschem de accu gegen vocht en water.
Bewaar de accu alleen bij een temperatuur tussen 0^ en 45^ . Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.

Reinig de ventilatieopeningen van de accu af en toe met een zacht, schone en droge doek.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

De machine is bestemd voor het maaien van gazons (voort particulier gebruik).

Meegeleverd

Neem het gereedschap voorzichtiguit de verpakking. Controller of de volgende delen compleet zich:

• Gazonmaaier met greepbeugel
• 1 Onderstuk greepbeugel
• 2 Schroeven
• 2 Vleugelmoeren
• 2 Plaatschroeven
• 2 Grasbakhelften (Rotak 34/37 LI)
• 3 Grasbakhelften (Rotak 43 LI)
• 2 Kabelclips
• Oplaadapparaat
• Stroomkringonderbroker
• Accu/accu's*
• Gebruiksaanwijzing

* Productspecifiek

Neem contact op met uw leverancier wanner er onderdelen ontbreken of beschadigd zich.

De machine weegt in compleet gemonteerde toestand ongeveer 12,8-13,8 kg. Vraag indien nodig hulp om de machine uit de verpakking te nemen.

Let op scherpe messen wonneur u de machineuit de verpakking neemt ofaar het gazondraagt.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het gereedschap op de pagina met afbeeldingen.

1 Schakelhendel
2 Veiligheidsknop
3 Bovenstuk greepbeugel
4 Grasbak
5 Stootbescherming
6 Onderstuk greepbeugel
7 Accuafscheming
8 Accu
9 Ventilateopeningen
10 Wielen

11 Grasharken
12 Hendel voor maaihoogte
13 Knop voor accuoplaadindicatie
14 Accu-oplaadindicatie
15 Indicatie temperatuurbewaking
16 Oplaadschacht
17 Oplaadapparaat
18 Rode LED-indicatie op oplaadapparaat
19 Groene LED-indicatie op oplaadapparaat
20 Netstekker**
21 Seriennummer

**verschilt per land

Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Gazonmaier		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Zaaknummer		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Musbredte	cm	34	37	43
Maaihoogte	mm	20-70	20-70	20-70
Inhoud grasbak	I	40	40	50
Gewicht (max.)	kg	12,8	13,0	13,8
Serienummer		Zie serienummer 21 (typeplaatje) op de machine
Accu		Li-Ion	Li-Ion	Li-Ion
Zaaknummer		2 607 336 107	2 607 336 107	2 607 336 107
Nominale spanning	V	36	36	36
Oplaadtijd (bij lege accu)	min	60	60	60
Aantal accucellen		20	20	20
Oplaadapparaat		AL 3640 CV Professional	AL 3640 CV Professional	AL 3640 CV Professional
Zaaknummer		2 607 225 ...	2 607 225 ...	2 607 225 ...
Nominale spanning	V	36	36	36
Laadstroom	A	4,0	4,0	4,0
Toegestaan oplaadtempera-turbereik	°C	0-45	0-45	0-45
Gewicht volgens
EPTA-Procedure 01/2003	kg	1,0	1,0	1,0
Isolatieklasse		☐/II	☐/II	☐/II

Informatie over geluid en trillingen Rotak 34/37 LI

Meetwaarden bepaald volgens 2000/14/EG (1,60 m hoogte, 1,0 m afstand) en EN ISO 5349. Het A-gewogen geluidsniveau van het apparaat bedraagt kenmerkend: geluidsdrukniveau 81 dB(A); gegardeerd geluidsvermogenniveau lager dan 90 dB(A). Onzekerheid K = 0.74 dB. De hand/arm-trilling is kenmerkend minder dan 2,5m / s^2

Rotak 43 LI

Meetwaarden bepaald volgens 2000/14/EG (1,60 m hoogte, 1,0 m afstand) en EN ISO 5349. Het A-gewogen geluidsniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 81 dB(A); gegardeerd geluidsvermogenniveau lager dan 91 dB(A). Onzekerheid K = 0.74 dB. De hand/arm-trilling is kenmerkend minder dan 2,5m / s^2

Conformiteitsverklaring Rotak 34/37 LI

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gevevens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60335, EN 50338 (accugereedschap) en EN 60335 (acculader) volgens de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG (t/m 28-12-2009), 2006/42/EG (vanaf 29-12-2009), 2000/14/EG.

2000/14/EG: Gemeten geluidsdrukniveau 90 dB(A). Wegingsmethode van de conformiteit volgens aanhangsel VI.

Rotak 43 LI

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gevevens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60335, EN 50338 (accugereedschap) en EN 60335 (acculader) volgens de bepalingen van de richtlijnen 2006/95/EG, 2004/108/EG, 98/37/EG (t/m 28-12-2009), 2006/42/EG (vanaf 29-12-2009), 2000/14/EG.

2000/14/EG: Gemeten geluidsdrukniveau 90 dB(A). Wegingsmethode van de conformiteit volgens aanhangsel VI.

Benoemde instantie:
SRL, Sudbury, England, Nr. 1088

Let op! Schakel de machine vór onderhouds- en reinigingswerkzaamheden uit, maak de stroomkringonderbreker los en verwijder de accu. Hetzelfde geldt wanner de stroomkabel beschadigd, doorgesneden of in de war is.
Nadat de machine uitgeschakeld is, draaien de messen nog enkele seconden.
Voorzichtig! Raak het ronddraaiende snijmes Niet aan.

Accu opladen

Let op de spanning van het stroomnet: De spanning van de stroobron moet overeenkomen met de gegevens op het typeplaatje van het gereedschap. Met 230 V aangeduide apparaten hunnen ook met 220 V/240 V worden gebruikt. Gebruik alleen het meegeleverde oplaadapparaat. Alleen dit oplaadapparaat is afgestemd op de bij het gereedschap gebruekte lithiumonaccu.

De accu is voorzien van een thermische beveilig ing die ervoor zorgt dat de accu alleen in het temperatuurbereik:tussen 0^ en 45^ kan worden opgeladen. Daardoor wordt een lange levensduur van de accu bereikt.

Opmerking: De accu worden gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu Niet.

De lithiumionaccu isijdens het gebruik in de machine beschermd gegen te sterk ontladen. Als de accu leeg is, worden de machine door een veiligheidsschakeling uitgeschakeld en kan nicht meer worden gebruikt.

Druk na het automatisch uitschakelen van het gereedschap Niet更是 op de aan/uitschakelaar. De accu kan anders beschadigd worden.

Opladen

Het opladen begint zodra de netstekker van het oplaadapparaat in het stopcontact en de accu 8 in de oplaadschacht 16 worden gestoken.

Door de intelligente oplaadmethode worden de oplaadtoestand van de accu automatisch herkend en worden de accu afhankelijk van de accutemperatureur en -spanning met de optimale laadstroom opgeladen.

Daardoor wordt de accu ontzien en blijft doit, indien in het oplaadapparaat bewaard,.altijd volledig opgeladen.

Betekenis van de individatie-elementen

Het bewaken van het opladen worden aangegeven door de LED-indications 18 en 19:

Snel opladen

Snel opladen worden aangegeven door knipperen van de groene LED-indicatie 19.

Tijdens het opladen gaan de drie groene LED's na elkaar branden en gaan deze kortuit. De accu is volledig opgeladen als de drie groene LED's continu branden. Ongeveer 5 minuten nadat de accu volledig is opgeladen, gaan de drie groene LED's weeut.

Opmerking: Snel opladen is alleen möglichk als de temperatuur van de accu zich binnen het toegestane oplaadtemperatuurbereik bevindt, zie het gedeelte „Technische gegevens".

Accu opgeladen

Continu branden van de groene LED-indicatie 19 geeft aan dat de accu volledig opgeladen is.

Bovendien klinkt gedurende ca. 2 seconden een geluidssignaal waardoor akoestisch worden aangegeven dat de accu volledig is opgeladen.

De accu kan verrolgens worden verwijderd en onmiddelijk worden gezruikt.

Als de accu Niet in het oplaadapparaat is gesto-ken, geeft continu branden van de groene LEDindicatie 19 aan dat de stekker in het stopcontact is gestoken en het oplaadapparaat gereed is voor gebruik.

Accutemperatuur onder 0^ of boven 45^

Continu branden van de rode LED-indicatie 18 geeft aan dat de temperatuur van de accu buiten het snellaadtempera-

tuurbereik van 0^ - 45^ ligt. Zodra het toe-gestane temperatuurbereik bereikt is, schakelt het oplaadapparaat automatisch over op snelladen.

Als de temperatuur van de accu buiten het toe-gestane oplaadtemperatuurbereik ligt, gaat de rode LED van de accu branden wanner u de accu in het oplaadapparaat zet.

Geen opladen möglichk

Een andere storing tijdens het opladen worden aangegeven door knipperen van de rode LED-indicatie 18.

Het opladen kan nicht worden gestart en het opladen van de accu is Niet möglich (zie „Storingen opsporen").

Aanwijzingen voor het opladen

Bij langdurig opladen ofeermaals opladen zonder onderbreking kan het oplaadapparaat warm worden. Dit is beschter zonder bezwaar en wijst Niet op een technisch defect van het oplaadapparaat.

Een duidelijk kortere gebruksduur na het opla- den duidt erop dat de accu versleten is en moet worden verrangen.

De in het oplaadapparaat geintegreerde ventilatorregeling bewaakt de temperatuur van de ingezette accu. Als de accutemperatuur boven 30^ ligt, worden de accu door een ventilator op de optimale oplaadtemperatuur gekoeld. De ingeschakelde ventilator maakt een ventilatiegeluid.

Als de ventilator Niet loopt, ligt de accutempo- tuur in het optimale oplaadtemperatuurbereik, of is de ventilator defect. In dit geval worden de oplaadtijd van de accu langer.

Montage

Breng de accu of de stroomkringonderbreker Niet aan voordat de machine volledig gemonteerd is.
Let er bij het uit elkaar of in elkaar klappen van de bovenste en onderste handgreep op dat de stroomkabel Niet vastgeklemd worden. Laat de handgreep Niet vallen.

Montage van de greepbeugels A

Zet het greepbeugelonderstuk 6 in de waar-voortoor voorziene gaten en bevestig het met de plaatschroeven.
Opmerking: Het greepbeugelonderstuk 3 is in hoogte verstelbaar. Monteer de greepbeugel in stand I of II.
Bevestig het greepbeugelonderstuk 3 met de schroeven en vleugelmoeren 22 aan de onderste stang 6.
Opmerking: Controller met de kabel met de meegeleverde kabelclips aan de greepbeugel bevestigd is.

Accuplaatsen

Trek de hendel voor de accuafdekking 23 omhoog en til de accuafdekking 7 omhoog.
Zet de accu 8 in zodat.Deze met een klikgeluid hoorbaar vastklikt.
Breng de stroomkringonderbroker 24 zoals aufgebeeld aan. Controller dar们都 jeust geplaatst is.
Als u de gazonmaaier Niet meteen gebruikt, zet u de stroomkringonderbreker 24 zoals afgebeeld in de parkeerstand.

Sluit de accuafdekking 7.

Accu verwijderen

Trek de hendel voor de accuafdekking 23 omhoog en til de accuafdekking 7 omhoog.

Maak de stroomkringonderbreker 24 los en brengudeau in de parkeerpositie.

Trek de hendel voor de accuafdekking 23 omhoog.

Verwijder de accu 8.

Grasbak in elkaar zetten

Rotak 34/37 LI C

Combineer het bovenstuk en het onderstuk van de grasbak door de sluitingen langs de rand vast te klikken. Begin aan de achterkant en werk waar voren toe.

Rotak 43 LI D

Combineer beside herself van het onderstuk van de grasbak door de sluitingen langs de rand vast te klikken. Begin aan de achterkant en werk waar voren toe.
Steek beide helften van de gasbak in elkaar.

Gasbak inzetten en verwijdenen E

Til de botsbescherming 5 op en houd hem in de-ze stand om om de gasbak 4 in te zetten of te verwijderen.

Als er geen gras hoeft te worden opgevangen, kan de gazonmaier zonder bevestigde grasbak 4 worden gezruikt. De botsbescherming 5要去 dan weiter omlaag worden geklapt.

Maaihoogte instellen F

Zet voor het instellen van de maaihoogte de machine stil,That de schakelhendel los en wacht tot de motor stilstaat. De messen draaien na het uitschakelen van de motor nog en+kunnen verwondingenveroorzaken.
Voorzichtig! Raak het ronddraaiende snijmes Niet aan.

Wonneer u voor de eerste keer in het seizoen maait, moet u een groe maaihoogte instellen.

De gazonmaaier kan op 7 maaihoogten:tussen 35mm en 70~mm worden ingesteld.

Druk hiertoe de hendel voor de maaihoogte 12\ aar binnen en beweeg deze waar voren of maarachten terwijl u de gazonmaaier omlaag duwt of omhoog tilt om zo de gewenste maaihoogte in te stellen.

Door de afterscherming 25 zoals afgebeeld te verwijderen, kurz u de maaihoogte van de gazonmaier tot 20mm verminderen.

Bij een maaihoogte van 20-30 mm worden de gebruiksuur van de accu korter.

Gebruik

Ingebruikneming

Nadat de machine uitgeschakeld is, draaien de messen nog enkele seconden. Wacht tot de motor en de messen stilstaan voordat u de machine opniewinshakelt.
Schakel het gereedschap nicht kort ache-teen uit en wee in.

Opmerking: Duw de greepbeugel maar beneden om de voorwielen op te tillen en het aanlopen te vergemakkelijkken.

Breng de stroomkringonderbroker 24 wee aan.

Inschaken

Druk op de veiligheidsknop 2 en houd deze ingedrukt.
Trek de schakelhendel 1 gegen degreepbeugel.

Laat de veiligheidsknop 2 los.

Opmerking: De motor start na het bedieren van de schakelhendel 1 met een geringeijdvertraging.

Uitschakelen

Laat de schakelhendel 1 los.

Als u de gazonmaaier Niet meteen gebruikt, zet u de stroomkringonderbreker 24 Zoals afgebeeld in de parkeerstand.

De machine is voorzien van een motorrem. Deze veiligheidsvoorziening remt het mes binnen enkele seconden af.

Maaien H

Beschem de accu gegen但它, bijvoorbeeld fel zonlicht, en vuur. Het gereedschap werkt nicht onder 0^ en nicht boven 45^ .

Laat de accu bij fel zonlicht nicht in de machi-ne zitten.

Tijdens werkzaamheden onder bijzonder zware omstandigheden de motor Niet overbelasten. Bij overbelasting daalt het motortoerental en verandert het motorgeluid. Stop in dit geval, maar de schakelhendel 1 los en stel een grotere maaihoogte in. Anders kan het maaivermogen (gebruiksduur van de accu) verminderd worden. De machine of de accu+kennen beschadigd worden.

Met de crashken 11=kunt u bij muren en hoeken tot aan opstaande randen maaien. Let erop dat u bij het maaien tot aan opstaande randen met de crashken 11 geen voorwerpen raakt.

Tips voor de werkzaamheden

Accu-oplaadindicatie (zie hoofdafbeelding)

De accu 8 is voorzien van een oplaadindicatie 14 die de oplaadtoestand van de accu aangeeft. De oplaadindicatie 14 bestaatuit drie groene LED's.

Bedien de toets voor de oplaadindicatie 13 om de oplaadindictie 14 te activeren. Na ca. 5 seconden gaat de oplaadindicatie automatisch uit.

De oplaadtoestand kan ook worden gecontrolleerd terwijl de accu verwijderd is.

LED-indicatie	Accucapaciteit
Continu branden 3 groe-ne LED's	≥2/3
Continu branden 2 groe-ne LED's	≥1/3
Continu brandt 1 groene LED	≤1/3
Knipperlicht 1 groene LED	Reserve

Als na het bedieren van de toets 13 geen van de LED's brandt, is de accu defect en moet deze worden verrangen.

Om veiligeidsredenen kan de oplaadtoestand alleen worden opgevraagd als de machine stilstaat.

Tijdens het opladen gaan de drie groene LED's na elkaar branden en gaan deze kortuit. De accu is volledig opgeladen als de drie groene LED's continu branden. Ongeveer 5 minuten nadat de accu volledig is opgeladen, gaan de drie groene LED's weeut.

Indicatie voor temperatuurbewaking (zie hoofdafbeelding)

De rode LED van de individatie voor temperatuurbewaking 15 geeft aan dat de accu of de elektronica van de machine (wanner de accu is aangebracht) zich in Niet het optimale temperatuurbereik bevindt. In dit geval werkdt de machine Niet, of Niet met volledig vermogen.

Temperatuurbewaking van de accu

De rode LED 15 knippert als de knop 13 of de aan/uit-schakelaar 1 wordt ingedrukt (terwijl de accu in het gereedschap is geplaatst): De bedrijfstemperatuur van de accu ligt buiten het temperatuurbereik van - 10^ tot +60^ .

Bij een temperatuur boven 70^ worden de accuuitgeschakeld tot deze zich weir in het toegestane bedrijfstemperatuurbereik befindt.

Temperatuurbewaking van de elektronica van de machine

De rode LED 15 brandt bij het indrukken van de aan/uit-schakelaar 1 continu: De temperatuur van de elektronica van de machine bedraagt minder dan 5^ ofeer dan 75^

Bij een temperatuur boven 90^ worden de elektronica van de machine uitgeschakeld tot deze zich waar in het toegestane bedrijfstempoatuurbereik bevindt.

Maaivermogen (gebruiksduur accu)

Het maaivermogen (de gebruiksduur van de accu) is afhankelijk van de eigenschappen van het gazon, zoals de grassdichtheid, de vochtigheid, de lengte van het gras en de maaihoogte.

Vaak in- en uitschakelen van de machine tijdens het maaien beperkt eveneens het maavermo-gen (de gebruiksduur van de accu).

Als u het maaivermogen (de gebruiksduur van de accu) wilt optimaliseren, is het raadzaam om vaker te maaien, de maaihoogte te vergroten en in een passend tempo te lopen.

Het onderstaande voorbeeld toont de samenhang tussen maaihoogte en maaivermogen met betrekking tot een acculading.

Maaiomstandigheden
Zeer dun en droog gazon	Dun en droog gazon	Gazon met normale dicheheid
6cm 4cm	8cm 4cm	15cm 4cm
Maaivermogen (Rotak 34 LI)
tot 300 m2	tot 150 m2	tot 100 m2
Maaivermogen (Rotak 37 LI)
tot 300 m2	tot 150 m2	tot 100 m2
Maaivermogen (Rotak 43 LI)
tot 300 m2	tot 150 m2	tot 100 m2

Om de gelebruiksduur te verlügen,kest u via een erkende klantenservice voor Bosch tuingereedschappen een extra accu aanschaffen.

Storingen opsporen

De volgende babel geeft een overzicht van storingsverschijnselen en hoe u problemen kurz oplossen, maar uw gereedschap eenmaal Niet goed werkken. Neem contact op met uw serviceworkplaats wanneer u het probleem Niet zich faktucht verzammen.

Let op: Schakel de machine uit en maak de stroomkringonderbreker los voordat u opzoek gaat maar de fout.

Symptomen	Mogelijk oorzaak	Oplossing
Machine loopt Niet	Verstopping möglich	Onderzijde van machine controleren en indien nodig vrij ma-ken (draag.altijd tuinhand-schoenen)
	Accu Niet vol opgeladen	Accu opladen
	Accu Niet (goed) ingestoken	Accuplaatsen
	Zekering in stroomkringonder-breker defect of doorgebrand	Neem contact op met klanten-service
	Gras te lang	Grotere maaihoogte instellenen machine kantelen om de be-ginbelasting te beperken
	Motorbeveiliging aangesproken	Laat de motor afkoelen en stelen grotere maaihoogte in
	Accu te koud of te heet	Accu laten opwarmen of afkoe-len
	Stroomkringonderbreker is Niet goed of Niet volledig ingezet	Goed inzetten
	De motor start na het bedieren van de schakelhendel met een geringe tijdvertraging	Bedien de schakelhendel ca. 1-3 seconden om de motor te starten
Motor start en stoptervoigensmeer	Accu Niet vol opgeladen	Accu opladen
	Stroomkringonderbreker is Niet goed of Niet volledig ingezet	Goed inzetten
	Accu Niet (goed) ingestoken	Accuplaatsen
	Accu te koud of te heet	Accu laten opwarmen of afkoe-lenGrotere maaihoogte instellen
Machine loopt met onderb-kingen	Interne bekabeling van gereed-schap defect	Neem contact op met klanten-service
	Motorbeveiliging aangesproken	Laat de motor afkoelen en stelen grotere maaihoogte in
Symptomen	Mogelijkke oorzaak	Oplossing
Machine maait onregelmatig en/of Motor loopt moeilijk	Maaihoogte te laag	Grotere maaihoogte instellen (zie „Maaihoogte in-stellen”)
	Messen bot	Mes verrangen (zie „Onder-houd van de messen”)
	Verstopping mogelijk	Onderzijde van machine controeren en indien nodig vrij ma-ken (draag altoijd tuinhand-schoenen)
	Mes omgekeerd gemonteerd	Mes goed monteren (zie „On-derhoud van de messen")
Maaivermogen (gebruiksduur accu) onvoldoende	Maaihoogte te laag	Stel een grotere maaihoogte in en maai langzamer
	Gras te hoog	Stel een grotere maaihoogte in en maai langzamer
	Gras te nat of vochtig	Wacht tot het gras droog is en loop langzamer
	Gras te dicht	Stel een grotere maaihoogte in, loop langzamer en maai vaker
	Een extra accu kunt u via een erkende klantenservice voor Bosch tuingereedschappen aanschaffen	Neem contact op met klantenservice
Na het inschaken van de machine draait het maaimes Niet	Mes worden gehinder door gras	Schakel de machine uit Verstopping verwijdersen (draag altoijd tuinhandschoenen)
	Moer of schroef van mes los	Draai de moer of de schroef van het mes vast
Sterke trillingen of geluiden	Moer of schroef van mes los	Draai de moer of de schroef van het mes vast
	Mes beschadigd	Mes verrangen
Opladen nicht mogelijk	Accucontacten vuil	Reinig de accucontacten, bij-voorbeeld door de accu enkele keren teplaatsen en te verwij-deren, of verrang de accu in-dien nodig
	De accu is defect door een ver-bindingsbreuk in de accu (af-zonderlijke cellen)	Vervang de accu
De LED-indications 18 en 19 branden Niet nadat de stekker in het stopcontact worden gesto-ken	Netsnoer van het oplaadappa-raat is Niet (of Niet goed) vast-gestoken	Steen de stekker (volledig) in het stopcontact
	Stopcontact, netsnoer of op-laadapparaat defect	Controleer de netspanning enaar het oplaadapparaat eventuel nazien door een erkende klantenservice voor Bosch elektrische gereedschappen

Onderhoud en service

Onderhoud en reiniging

Let op! Schakel de machine vór onderhouds- en reinigingswerkzaamheden uit, maak de stroomkringonderbreker los en verwijder de accu en de grasbak.
Draag alkijd tuinhandschoenen wanner u de scherpe messen vastpakt of er aan werkt.

Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit, zodate u verzekerdbent van een lang en probleemloos gebruik.

Controleer de machine regelmatig op zichbare gebreken zoals losse of beschadigde messen, losse verbindingen en versleten of beschadigde delen.

Controleer of afterscheringen en veiligheidsvoortzieningen Niet beschadigd zich en juist+zijn aangebracht. Voer voor het gebruik eventueeloodzakelijkke onderhouds- of reparatiewerkzaam-hedenuit.

Mocht het gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch-tuingeereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van de machine.

Onderhoud van de messen 1

Let op! Schakel de machine vór onderhouds- en reinigingswerkzaamheden uit, maak de stroomkringonderbreker los en verwijder de accu en de grasbak.
Draag algijd tuinhandschoenen wanner u de scherpe messen vastpakt of er aan werkt.

Leg de machine op de rechtzerlijkant om het mesto controleren. Vervang een stomp of bescha-digd mes.

Ga als volgt te werk om het mes te verrangen: Steek een schroevendraier (niet meegeleverd) in het gat 26 om de aandrijving vast te zetten. Houd het mes 30 vast, verwijl u handschoenen (niet meegeleverd) draagt, en verwijder met een schroefsleutel (niet meegeleverd) de messchroef 29, de messchijf 28 en het mes 30.

Bevestig het mes 30 met de messchijf 28 en de messchroef 29. Voordat u de messchroef 29 vastdraait, dient u te controlleren of het mes Niet omgekeerd gemonteerd is (symbool 要去 zichtaarঃ, zie afbeelding I).

Controleer dat de schroevendraaier verwijderd is voordat u de machine in gebruik neemt.

Smeer het mes of de messchroef bij de montage Niet met vet of olie.

Onderhoud van de accu

Let op! Schakel de machine vór onderhouds- en reinigingswerkzaamhedenuit, maak de stroomkringonderbreker los en verwijder de accu en de grasbak.
Draag alkijd tuinhandschoenen wonneer u de scherpe messen vastpakt of er aan werkt.

Neem de volgende aanwijzingen en maatregelen in acheit om een optimaal gebruik van de accu te waarborgen.

• Bescherm de accu gegen vocht en water.
  Bewaar de accu alleen bij een temperatuur tussen 0^ en 45^ . Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.
• Laat de accu bij fel zonlicht nicht in de machine zitten.
• De optimale temperatuur voor het bewaren van de accu bedraagt 5^ .
• Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.

Een duidelijk kortere gebruksduur na het opla- den duidt erop dat de accu versleten is en moet worden verrangen.

Na de werkzaamheden. Gereedschap opbergen

Maak de buitenkant van de machine grondig schoon met een zachte borstel en een doek. Gebruik geen water en geen oplos- of polijstmidden. Verwijder al het vastzittende gras en deeltjes, in het bijzonder van de ventilatieopeningen 9.

Leg de machine op+zijn zijkant en maak de messen schoon.Verwijder samengeperst gras met een voorwerp van hout of plastic.

Draag altijd tuinhandschoenen wanner u de scherpe messen vastpakt of er aan werkt.

Bewaar de machine op een droge plaats. Plaats geen andere voorwerpen op de machine. Klap de greepbeugel volledig samen om ruimte te besparen.

Let er bij het uit elkaar of in elkaar klappen van de bovenste en onderste handgreep op dat de stroomkabel Niet vastgeklemd worden. Laat de handgreep Niet vallen.

Voor het bewaren van de machine worden de grasbak verwijderd.

Toebehoren

Snijmes

Rotak 34 LI. .F016800288

Rotak 37 LI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. F 016 800 277

Rotak 43 LI. .F016800278

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekeningen en informatatie over verrangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onsze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en deinstalling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgi en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Vervoer

De accu is getest volgens UN-handboek ST/SG/AC.10/11/Rev.3 deel III, paragraaf 38.3. De accu heeft een werkzame bescherming gegen inwendige overdruk en kortsluiting en voorzieningen ter voorkoming van breuk door geweld en gevaarlijke terugstroom.

De in de accu aanwezige lithiumequivalentiehoeveelheid ligt onder de geldende grenswaarden. Daarom zich op de accu (als los onderdeel of in het gereedschap ingezet) geen nationale of internationale voorschriften voor gevaarlijke

goederen van toepassing. De voorschriften voor gevaarlijke goederen konnenECHTER bij het vervoer van meerdere accu's relevant zich. Het kan in dit geval nooodzakelijk zich om bijzondere voorwaarden (bijvoorbeeld bij de verpakking) in ache te nemen. Meer informatie vindt u in een informatieblad in het Engels onder het volgende internetadres: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm.

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtlij 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlij in na

tional recht moeten nicht更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Accu's en batterijen:

Li-ion:

Lees de aanwijzingen in het gedeelte „Vervoer",网页 110 en neem deze in acht.

Gooi accu's of batterijen Niet bij het huisvuil en evenmin in het vuur of het water. Accu's en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd.

Alleen voor landen van de EU:

Volgens richtlij 91/157/EEG要去en defecte of versleten accu's en batterijen worden gerecycled.

Wijzigingen voorbehonden.

\*in functie de produs

Aku temperatuurikontroll

Akumuliatoriaus iëmimas
