BEDIENUNGSANLEITUNG ROTAK 43 LI E ACCU BOSCH

Achtung! Die nachfolgenden Anweisungensorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch der Maschine vertraut. Die Bedienungsanleitung für spätere Verwendungitte)sicher aufbewahren.

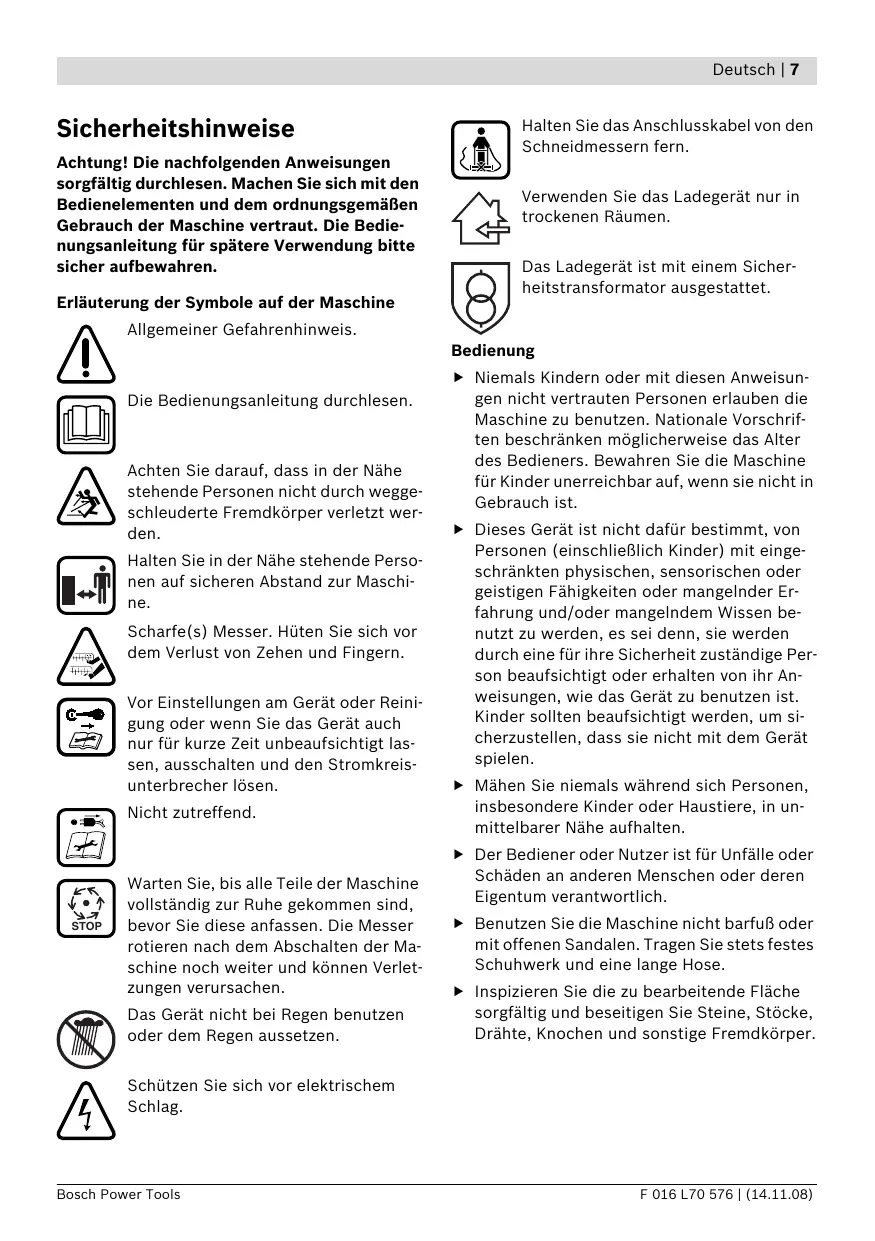

Erläuterung der Symbole auf der Maschine

Allgemeiner Gefahrenhinweis.

Die Bedienungsanleitung durchlesen.

Achten Sie darauf, dass in der Nähesstehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Halten Sie in der Nähe stehende Personen auf sicheren Abstand zur Maschine.

Scharfe(s) Messer. Hüten Sie sich vor dem Verlust von Zehen und Fingern.

Vor Einstellungen am Gerät oder Reinigung oder wenn Sie das Gerät auch nur für kurze Zeit unbeaufsichtigt lasen, ausschalten und den Stromkreisunterbrecher losen.

Nicht zutreffend.

Warten Sie, bis alle Teile der Maschine vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten der Maschine noch weiter und konnen Verletzungen verursachen.

Das Gerät nicht bei Regen benutzen oder dem Regen aussetzen.

Schützen Sie sich vor elektrischem Schlag.

Halten Sie das Anschlusskabel von den Schneidmessern fern.

Verwenden Sie das Ladegerät nur in trockenen Räumen.

Das Ladegerät ist mit einem Sicherheitstransformator ausgestellt.

Bedienung

• Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben die Maschine zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie die Maschine für Kinder unerreichbar auf, wenn sie nicht in Gebrauch ist.
• Dieses Gerät ist nicht damit bestimmt, von Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
  Mahren Sie niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Höhe aufhalten.
  Der Bediener oder Nutzer ist fur Unfälle oder Schaden an anderen Menschen oder deren Eigentum verantwortlich.
  Benutzen Sie die Maschine nicht barfu oder mit offenen Sandalen. Tragen Sie stets festes Schuhwerk und eine lange Hose.
  Inspizieren Sie die zu bearbeitende Flächesorgfältig und beseitigen Sie Steine, Stöcke, Drahte, Knochen und sonstige Fremdkörper.

Prufen Sie vor der Benutzung immer, ob Messer, Messerschrauben und Schneidbaugruppe abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer sowie Messerschrauben immer im ganzen Satz aus, um Unwucht zu vermeiden.
Mahren Sie nur bei Tageslicht oder gutem künstlichem Licht.
- Betreiben Sie die Maschine nach Möglichkeit nicht bei nassem Gras.
Stets ruhig gehen, niemals schnell laufen.
Betreiben Sie die Maschine niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangkorb.
Das Arbeitsen an Böschungen kann gefährlich sein.
- Mahren Sie keine besonders steilen Abhänge.
- Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt.
- Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts.
- Gehen Sie beim Richtungswechsel an Abhängen äußert vorsichtig vor.
Gehen Sie beim Rückwärtsgehen oder Ziehen der Maschine außerst vorsichtig vor.
Schieben Sie die Maschine beim Mähen immer vorwärts undziehen Sie diese niemals zum Körperhin.
Die Messer mussen stehen, wenn Sie die Maschine für den Transport kippen mussen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie die Maschine zu und von dem zu mahenden Bereich transportieren.
Kippen Sie die Maschine beim Starten oder Anlassen des Motors nicht, außer dies ist zum Starten in hohem Gras erforderlich. In thisem Fall, die vom Bediener abgewandte Seite durch Niederrücken des Handgriffes nicht weiter als unbedingt nötig anheiten. Achten Sie darauf, dass sich ihre Höhe am Griff befinden, wenn Sie die Maschine wieder ablassen.

Schalten Sie die Maschine wie in der Betriebsanleitung beschreiben ein und achten Sie darauf, dass ihre Fuß ausreichend welt von rotierenden Teilen entfernt sind.
- Bringen Sie ihre Höhe und Fuß nicht in die Nähe oder unter rotierende Teile.
- Halten Sie Abstand zur Auswurfzone, wenn Sie mit der Maschine arbeiten.
Heben bzw. tragen Sie die Maschine niemals bei laufendem Motor.

Stromkreisunterbrecher offen:

• immer wenn Sie sich von der Maschine entfernen,
• vor dem Beseitigen von Blockierungen,
• wenn Sie die Maschine überprüfen, reinigen oder an ihr arbeiten,
• nach der Kollision mit einem Fremdkörper. Überprüfen Sie die Maschine sofort auf Beschädigungen und halten Sie diese wenn notwendig instandsetzen,
• wenn die Maschine ungewöhlich zu vibrieren beginnnt (sofort prufen).

Wartung

Stellen Sie den Festsitz aller Muttern, Bolzen und Schrauben sicher, damit ein richerer Arbeitszustand der Maschine gewährleistet ist.
Überprüfen Sie regelmäßig den Grasfang-korb auf Zustand und Abnutzung.
Überprüfen Sie die Maschine und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile.
Verwenden Sie ausschließlich für die Maschine vorgesehene Schneidmesser.
Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.
- Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Hinweise für den optimalen Umgang mit dem Akku

Stellen Sie sichere, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gerät, das eingeschaltet ist, kann zu Unfällen führen.

Halten Sie das Ladegerät von Regen oder Nisse fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.
Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Laden Sie keine Fremd-Akkus. Das Ladegerät ist nur zum Laden von Bosch Li-Ionen-Akkus mit den in den Technischen Daten angegebenen Spannungen geeignet. Ansonsten besteht Brand- und Explosionsgefahr.
Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Beschädigte Ladegerätte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung.

Wegen der beim Laden auftretenden Erwär-mung des Ladegerates besteht Brandgefahr.

• Verwenden Sie in thisem Gerät nur die davon vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
  Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten.

Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstruhlung, und Feuer. Es besteht Explosionsgefahr.
Schlieben Sie den Akku nicht kurz. Es besteht Explosionsgesagfr.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führten Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie den Akku nur im Temperaturbereich von 0^ bis 45^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
Reinigen Sie gelegentlich die Luftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäter Gebrauch

Das Gerät ist dazu bestimmt, um im privaten Bereich den Rasen zu mahren.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Verpackung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

RasenmachermitGriffbugel
- 1 Griffbügel-Unterteil
- 2 Schrauben
- 2 Flügelmattern
- 2 Blechschauben
- 2 Grasfangkorbhäften (Rotak 34/37 LI)
- 3 Grasfangkorbhäften (Rotak 43 LI)
- 2 Kabelclips
Ladegerät
- Stromkreisunterbrecher
- Akku/Akkus*
Bedienungsanleitung

\*produktspezifisch

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handlcr.

Die Maschine wiegt im vollständig zusammenbauten Zustand etwa 12,8-13,8 kg. Holen Sie bei Bedarf Hilfe, um die Maschine aus der Verpackung zunehmen.

Achten Sie auf scharfe Messer, wenn Sie die Maschine aus der Verpackungnehmen oder zum Rasen/TRagen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.

1 Schalthebel
2 Sicherheitsknopf
3Griffbügel-Oberteil
4 Grasfangkorb
5 Prallschutz
6 Griffbugel-Unterteil
7 Akkuabdeckung
8 Akku
9 Lüftungsschlitze

10 Rader
11 Grasrechen
12 Hebel fur Schnitthöhe
13 Taste für Ladezustandsanzeige
14 Akku-Ladezustandsanzeige
15 Anzeige Temperaturüberwachung
16 Ladeschacht
17 Ladegerat
18 Rote LED-Anzeige am Ladegerät
19 Grüne LED-Anzeige am Ladegerät
20 Netzstecker**
21 Seriennummer

** länderspezifisch

Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

Technische Daten

Rasenmäher		Rotak 34 LI	Rotak 37 LI	Rotak 43 LI
Sachnummer		3 600 H81 ...	3 600 H81 ...	3 600 H81 ...
Messerbreite	cm	34	37	43
Schnitthöhe	mm	20-70	20-70	20-70
Volumen, Grasfangkorb	I	40	40	50
Gewicht (max.)	kg	12,8	13,0	13,8
Seriennummer		Siehe Seriennummer 21 (Typenschild) an der Maschine
Akku		Li-Ion	Li-Ion	Li-Ion
Sachnummer		2 607 336 107	2 607 336 107	2 607 336 107
Nennspannung	V	36	36	36
Ladezeit (Akku entladen)	min	60	60	60
Anzahl der Akkuzellen		20	20	20
Ladegerät		AL 3640 CV Professional	AL 3640 CV Professional	AL 3640 CV Professional
Sachnummer		2 607 225 ...	2 607 225 ...	2 607 225 ...
Nennspannung	V	36	36	36
Ladestrom	A	4,0	4,0	4,0
Zulässiger Ladetemperaturbe-reich	°C	0-45	0-45	0-45
Gewicht entsprechend EPTA-Procedure 01/2003	kg	1,0	1,0	1,0
Schutzklasse		☐/II	☐/II	☐/II

Gerausch-/Vibrationsinformation

Rotak 34/37 LI

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und EN ISO 5349.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 81 dB(A); garantierter Schalleistungspegel niedriger als 90 dB(A). Unsicherheit K = 0.74 dB.

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5m / s^2

Rotak 43 LI

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und EN ISO 5349.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 81 dB(A); garantierter Schalleistungspegel niedriger als 91 dB(A). Unsicherheit K = 0.74 dB.

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5m / s^2

Konformitätserklung €

Rotak 34/37 LI

Wir erklaren in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 50338 (Akku-Gerät) und EN 60335 (Akku-La-degerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis

28.12.2009), 2006/42/EG (ab 29.12.2009), 2000/14/EG.

2000/14/EG: Gemessener Schalleistungspegel 90 dB(A). Bewertungsverfahren der Konformität gemäß Anhang VI.

Rotak 43 LI

Wir erklaren in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335, EN 50338 (Akku-Gerät) und EN 60335 (Akku-La-degerät) gemäß den Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009), 2000/14/EG.

2000/14/EG: Gemessener Schalleistungspegel 90 dB(A). Bewertungsverfahren der Konformität gemäß Anhang VI.

Benannte Stelle:

SRL, Sudbury, England, Nr. 1088

Technische Unterlagen bei:

Leinfelden, den 17.09.2008

Achtung! Vor Wartungs- oder Reinigungsrarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku entfern. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

Nachdem die Maschine abgescheltet wurde, drehen sich die Messer noch eine Sekunden weiter.
Vorsicht - das rotierende Schneidmesser nicht berühren.

Akku laden

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V/240 V betrieben werden.

Benutzen Sie nur das mitgelieferte Ladegerät. Nur diesen Ladegerät ist auf den in Ihr dem Gerät verwendeten Li-lonen-Akku abgestimmt.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0^ und 45^ zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volte Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ilonen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Li-lonen-Akku ist beim Einsatz im Gerät gegen Tiefentladung geschützt. Bei entladenem Akku wird das Gerät durch eine Schutzschaltung abgeschaltet und kann nicht mehr betrieben werden.

• Drücken Sie nach dem automatischen Abschalten des Gerätes nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerates in die Steckdose gesteckt und der Akku 8 in den Ladeschacht 16 einge steckt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom gelesten.

Dadurch wird der Akku geschont und bleibt bei Aufbewährung im Ladegerät immer vollständig aufgeladen.

Bedeutung der Anzeigeelemente

Die Überwachung des Ladevorganges wird durch die LED-Anzeigen 18 bzw. 19 signalisiert:

Schnelladevorgang

Der Schnellladevorgang wird durch Blinken der grünen LED-Anzeige 19 signalisiert.

Während des Ladevorganges leuchten die drei grünen LED nacheinander auf und erlösen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LED dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlöschen die drei grünen LED wieder.

Hinweis: Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist, siehe Abschnitt „Technische Daten".

Akku geladen

Das Dauerlicht der grünen LED-Anzeige 19 signalisiert, dass der Akku vollständig aufgeladen ist.

Zusätzlich ertönt für die Zeitdauer von ca. 2 Sekunden ein Signalton, welcher die vollständige Aufladung des Akkus akustisch signalisiert.

Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden.

Ohne eingeisteckten Akku signalisiert das Dauerlicht der grünen LED-Anzeige 19, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Akku-Temperatur unter 0 °C oder über 45 °C

Das Dauerlicht der roten LED-Anzeige 18 signalisiert, dass die Temperatur des Akkus außerhalb des Schnelladetempe

raturbereiches von 0^ - 45^ liegt. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das Ladegerät automatisch auf Schnell-ladung um.

Liegt die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches, leuchtet beim Einsetzen in das Ladegerät die rote LED des Akkus.

Kein Ladevorgang möglich

Liegt eine andere Störung des Ladevorganges vor, so wird dies durch Blinken der roten LED-Anzeige 18 signalisiert.

Der Ladevorgang kann nicht gestartet werden und das Laden des Akkus ist nicht möglich (siehe „Fehlersuche").

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jeder unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Akku-Kuhlung (Active Air Cooling)

Die in das Ladegerät integrierte Lüftersteuerung überwacht die Temperatur des eingesetzten Akkus. Liegt die Akkutemperatur über 30^ , wird der Akku durch einen Ventilator auf die optimale Ladetemperatur gekühlt. Der eingeschaltete Ventilator erzeugt ein Luftungsgeräusch.

Läuft der Ventilator nicht, liegt die Akkutemperatur im optimalen Ladetemperaturbereich oder der Ventilator ist defect. In this fall verlangert sich die Ladezeit des Akkus.

Montage

• Setzen Sie den Akku und/oder den Stromkreisunterbrecher erst ein, wenn das Gerät vollständig zusammengebaut ist.
  Achten Sie beim Auseinander- oder Zusammenklappen des oberen/unteren Handgriffs darauf, dass das Stromkabel nicht eingeklemmt wird. Den Handgriff nicht fallen halten.

Montage der Griffbügel A

1 Setzen Sie das Griffbuhl-Unterteil 6 in die darauf vorgesehenen Locher ein und sichern Sie es mit den Blechschauben.
Hinweis: Das Griffbügel-Oberteil 3 ist in der Höhe verstellbar. Montieren Sie den Griffbügel in Position I oder II.
Bringen Sie das Griffbügel-Oberteil 3 mit den Schrauben und Flügelmuttern 22 am unteren Gestänge 6 an.
Hinweis: Stellen Sie sicher, dass das Kabel mit den mitgelieferten Kabelclips am Griffbügel befestigt ist.

Akku einsetzen

Ziehen Sie den Hebelfur die Akkuabdeckung 23 nach oben und haben Sie die Akkuabdeckung 7 an.
Setzen Sie den Akku 8 ein, so dass dieser hörbar einrastet (click).
Fugen Sie den Stromkreisunterbrecher 24 wie dargestellt ein. Vergewissern Sie sich, dass dieser richtig positioniert ist.
Wird der Rasenmacher nicht umgehend genutzt,bringen Sie den Stromkreisunterbrecher 24 wie dargestellt in die Parkposition.

SchlieBen Sie die Akkuabdeckung 7.

Akku entnehmen

Ziehen Sie den Hebel für die Akkuabdeckung 23 nach oben und haben Sie die Akkuabdeckung 7 an.

Lösen Sie den Stromkreisunterbrecher 24 und bringen Sie diesen in die Parkposition.

Ziehen Sie den Hebel für die Akkuabdeckung 23 nach oben.

Entnehmen Sie den Akku 8.

Grasfangkorb zusammenfugen

Rotak 34/37 LI C

Fügen Sie das Grasfangkorb-Oberteil mit dem Grasfangkorb-Unterteil durch Einrasten der Laschen entlang des Randes zusammen. Beginnen Sie halten und arbeiten Sie sich nach vorne.

Rotak 43 LI D

Fugen Sie beide Halften des GrasfangkorbUnterteils durch Einrasten der Laschen entlang des Randes zusammen. Beginnen Sie hinten und arbeiten Sie sich nach vorne.
Stecken Sie beide Grasfangkorbhalften zusammen.

Grasfangkorb einsetzen/abnehmen

Heben Sie den Prallschutz 5 an und halten Sie ihn in dieser Stellung, um den Grasfangkorb 4 einzusetzen oder abzunehmen.

Wenn kein Gras aufgefangen werden soll, kann der Rasenmacher ohne den eingehängten Grasfangkorb 4 betrieben werden. Der Prallschutz 5 muss dann allerdings nach unten geklappt werden.

Schnitthöhe einstellen F

Vor dem Einstellen der Schnitthöhe anhalten, Schalthebel loslassen und warten, bis der Motor stillsteht. Die Messer rotieren nach dem Abschalten des Motors noch weiter und können Verletzungen verursichen.
Vorsicht - das rotierende Schneidmesser nicht berühren.

Für den ersten Schnitt in der Saison sollte eine große Schnittthöhe eingestellt werden.

Der Rasenmacher kann auf 7 Schnitthöhen zwischen 35 mm und 70 mm eingestellt werden. Drücken Sie hierzu den Hebel für die Schnitthöhe 12 nachinnen und bewegen diesen nach vorne oder hinten, während Sie den Rasenmacher nach unter drücken oder anheiten, um damit die gewünschte Schnitthöhe einzustellen.

Durch Entfernen der Abdeckung 25 wie darge-stellt, kann die Schnitthöhe des Rasenmahers auf 20mm reduziert werden.

Bei einer Schnitthöhe von 20 - 30 mm verkürzt sich die Akku-Laufzeit.

Betrieb

Inbetriebnahme

Nachdem die Maschine abgescheltet wurde, drehen sich die Messer noch eine Sekunden weiter. Warten Sie, bis der Motor und die Messer stillstehen, bevor Sie die Maschine erneut eingeschalten.
- Nicht kurz hinterinander aus- und wieder einschalten.

Hinweis: Um den Anlauf zu erleichtern, drücken Sie den Griffbügel nach unten, um die Vorderräder anzuheiten.

Fugen Sie den Stromkreisunterbrecher 24 wieder ein.

Einschalten

1 Drücken Sie den Sicherheitsknopf 2 und halten Sie diesen gedrückt.
Ziehen Sie den Schalthebel 1 gegen den Griffbühlg.

Lassen Sie den Sicherheitsknopf 2 los.

Hinweis: Der Motor startet nach Betätigten des Schalthebels 1 mit einer geringen Zeitverzogierung.

Ausschalten

Lassen Sie den Schalthebel 1 los.

Wird der Rasenmacher nicht umgehend genutzt, bringen Sie den Stromkreisunterbrecher 24 wie dargestellt in die Parkposition.

Die Maschine ist mit einer Motorbremse ausge-stattet. These Schutzvorrichtung bremst das Messer innerhalb weniger Sekunden ab.

Mähen

Schützen Sie den Akku vor Hitze, wie beispelsweise extremer Sonnenbestrahlung und Feuer.

Das Gerät arbeitet nicht unter 0^ oder über 45^!

Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gerät.

Beim Arbeitsen unter besonders schweren Bedingungen den Motor nicht überlasten.

Bei Überlastung sinkt die Motordrehzahl und das Motorgeräusch verändert sich. Halten Sie in thisem Fall an,{lassen Sie den Schaltebel 1 los und stellen Sie eine groBere Schnitthöhe ein. Andernfalls kann sich die Schnittleistung (AkkuLaufzeit) verringern und/oder die Maschine oder der Akku konnen beschädigt werden.

Die Grasrechen 11 erfolglichen randnahes Mähen an Wänden und in Ecken. Achten Sie daraufuf, dass Sie beim randnahen Mähen mit den Grasrechen 11 keine Gegenstände berühren.

Arbeitshinweise

Akku-Ladezustandsanzeige (siehe Hauptbild)

Der Akku 8 ist mit einer Ladezustandsanzeige 14 ausgestattet, die den Ladezustand des Akkus anziegt. Die Ladezustandsanzeige 14 besteht aus 3 grünen LED.

Betätigten Sie die Taste für die Ladezustandsanzeige 13, um die Ladezustandsanzeige 14 zu aktivieren. Nach ca. 5 Sekunden erlischt die Ladezustandsanzeige selbstätig.

Der Ladezustand kann auch bei abgenommen dem Akku geprüft werden.

LED-Anzeige	Akku-Kapazität
Dauerlicht 3 grüne LED	≥2/3
Dauerlicht 2 grüne LED	≥1/3
Dauerlicht 1 grüne LED	≤1/3
Blinklicht 1 grüne LED	Reserve

Leuchtet nach Betätigung der Taste 13 keine LED, ist der Akku defekt und muss ausgetauscht werden.

Aus Sicherheitsgründen kann die Abfrage des Ladezustandes nur beim stillstehenden Gerät erfolgen.

Während des Ladevorganges leuchten die drei grünen LED nacheinander auf und erlösen kurzzeitig. Der Akku ist vollständig geladen, wenn die drei grünen LED dauerhaft leuchten. Etwa 5 Minuten nachdem der Akku vollständig geladen wurde, erlösen die drei grünen LED wieder.

Anzeige für Temperaturüberwachung (siehe Hauptbild)

Die rote LED der Anzeige für die Temperaturüberwachung 15 signalisiert, dass der Akku oder die Elektronik des Gerätes (bei eingesetztem Akku) nicht im optimalen Temperaturbereich sind. In thisem Fall arbeitet das Gerät nicht oder nicht mit voller Leistung.

Temperaturüberwachung des Akkus

Die rote LED 15 blinkt beim Drucken der Taste 13 oder des Ein-/Ausschalters 1 (bei eingesetztem Akku): Der Akku ist außerhalb des Betriebs-temperaturbereiches von -10 °C bis +60 °C.

Bei einer Temperatur über 70^ schaltet der Akku ab, bis er wieder im zulässigen Betriebstemperaturebereich ist.

Temperaturüberwachung der Elektronik des Gerätes

Die rote LED 15 leuchtet beim Drucken des Ein-/Ausschalters 1 dauerhaft: Die Temperatur der Elektronik des Gerätes beträgt weniger als 5^ oder mehr als 75^ .

Bei einer Temperatur über 90^ schaltet die Elektronik des Gerätes ab, bis diese wieder im zulässigen Betriebstempoeraturbereich ist.

Schnittleistung (Akku-Laufzeit)

Die Schnittleistung (Akku-Laufzeit) ist abhängig von den Eigenschaften des Rasens z. B. Gras-dichte, Feuchtigkeit, Graslänge sowie der Schnitthöhe.

Häufiges Ein- und Ausschalten der Maschine während des Mahvorganges reduziert ebenfals die Schnittleistung (Akku-Laufzeit).

Zur Optimierung der Schnittleistung (Akku-Laufzeit) wird empfohlen, öfters zu mahren, die Schnittthöhe zu vergroßern und in angemessen dem Tempo zu gehen.

Das unten aufgeführte Beisiel zeigt den Zusammenhang zwischen Schnitthöhe und Schnittleistung in Bezug auf eine Akkuladung.

Schnittbedingungen
Sehr dünnes, trockenes Gras	Dünnes, trockenes Gras	Normales, dichtes Gras
6cm 4cm	8cm 4cm	15cm 4cm
Schnittleistung (Rotak 34 LI)
bis zu 300 m2	bis zu 150 m2	bis zu 100 m2
Schnittleistung (Rotak 37 LI)
bis zu 300 m2	bis zu 150 m2	bis zu 100 m2
Schnittleistung (Rotak 43 LI)
bis zu 300 m2	bis zu 150 m2	bis zu 100 m2

Um die Laufzeit zu erhöhen kann ein zusätzlicher Akku über eine autorisierte Kundendienstelle für Bosch Gartengeräte erworben werden.

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Stromkreisunterbrecher * 立 en.

Symptome	Mögliche Ursache	Abhilfe
Maschine lauft nicht	Verstopfung möglich	Maschinenunterseite prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe)
	Akku nicht voll geladen	Akku laden
	Akku nicht (richtig) eingesteckt	Akku einsetzen
	Sicherung im Stromkreisunterbrecher defekt/durchgebrannt	Kundendienst aufsuchen
	Gras zu lang	Größere Schnitthöhe einstellen und Maschine kippen, um die Anfangsbelastung zu reduzie- ren
	Motorschutz hat angesprochen	Motor abkühlen halten und große Sichtechntheöhe einstellen
	Akku zu kalt/zu heiß	Akku erwärmen/abkühlen las- sen
	Stromkreisunterbrecher nicht richtig/nicht vollständig einge- setzt	Richtig einsetzen
	Der Motor startet nach Betäti-gen des Schalthebels mit einer geringen Zeitverzögerung	Schaltebeil für ca. 1 - 3 s betä- tigen, um den Motor zu starten
Motor startet und stoppt an-schlieBend wieder	Akku nicht voll geladen	Akku laden
	Stromkreisunterbrecher nicht richtig/nicht vollständig einge- setzt	Richtig einsetzen
	Akku nicht (richtig) eingesteckt	Akku einsetzen
	Akku zu kalt/zu heiß	Akku erwärmen/abkühlen las- senGrößere Schnitthöhe einstellen
Maschine lauft mit Unterbre-chungen	Interne Verkabelung der Ma-schine defekt	Kundendienst aufsuchen
	Motorschutz hat angesprochen	Motor abkühlen halten und große Bere Schnitthöhe einstellen
Maschine hinterlässst unregel-mäßiges Schnittbild und/oder Motor arbeitet schwer	Schnitthöhe zu niedrig	Größere Schnitthöhe einstellen (siehe „Schnitthöhe einstellen“)
	Messer stumpf	Messer wechseln (siehe „Mes-serwartung“)
	Verstopfung möglich	Maschinenunterseite prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe)
	Messer falsch herum montiert	Messer richtig herum montieren (siehe „Messerwar-tung“)
Schnittleistung (Akku-Laufzeit) nicht ausreichend	Schnitthöhe zu niedrig	Größere Schnitthöhe einstellen und langsamer gehen
	Gras zu hoch	Größere Schnitthöhe einstellen und langsamer gehen
	Gras zu nass oder feucht	Warten bis das Gras trocken ist und langsamer gehen
	Gras zu dicht	Größere Schnitthöhe einstelen, langsamer gehen und öff-ters mühen
	Ein zusätzlicher Akku kann über eine autorisierte Kundendienst-stelle für Bosch Gartengeräte erworben werden	Kundendienst aufsuchen
Nach Einsalten der Maschine dreht sich das Schneidmesser nicht	Messer durch Gras befindert	Maschine ausschalten Verstopfung entfernen (tragen Sie immer Gartenhandschuhe)
	Messer mutter/-schraube locker	Messer mutter/-schraube festziehen
Starke Vibrationen/Geräusche	Messer mutter/-schraube locker	Messer mutter/-schraube festziehen
	Messer beschädigt	Messer wechseln
Kein Ladevorgang möglich	Akkukontakte verschmutzt	Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen
	Akku defekt, da eine Leistungsunterbrechung innerhalb des Akkus (Einzelzellen) vorliegt	Akku ersetzen
Die LED-Anzeigen 18 bzw. 19 leuchten nach dem Einstecken des Netzsteckers in die Steck-dose nicht auf	Netzstecker des Ladegerätes nicht (richtig) eingesteckt	Netzstecker (vollständig) in die Steckdose einstecken
	Steckdose, Netzkabel oder La-degerät defekt	Die Netzspannung prüfen und das Ladegerät ggf. von einer au-torisierten Kundendienststände für Bosch-Elektrowerkzeuge überprüften halten

Wartung und Service

Wartung und Reinigung

Achtung! Vor Wartungs- oder Reinigungsrarbeiten das Gerät ausschalten, den Stromkreisunterbrecher losen und den Akku sowie den Grasfangkorb entfern.
▶ Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Hinweis: Führer Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlassicige Nutzung gewährleistet ist.

Die Maschine regelmäßig auf offensichtliche Mängel wie lose oder beschädigte Messer, lose Verbindungen und abgenutzte oder beschädigte Teile untersuchen.

Prufen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führren Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeitendurch.

Sollte das Gerät trotz sorgfälliger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Gartengeräte ausführten zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes an.

Messerwartung 1

Achtung! Vor Wartungs- oder Reinigungsrarbeiten das Gerät ausschalten, den Stromkreisunterbrecher offen und den Akku sowie den Grasfangkorb halten.
▶ Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Legen Sie die Maschine auf die rechte Seite, um das Messer zu überprüfen. Wechseln Sie ein stumpfes oder beschädigtes Messer aus.

Um das Messer auszuwechseln, gehen Sie wie folgt vor:

Stecken Sie einen Schraubendreher (nicht mitgeliefert) in das Loch 26, um den Antrieb festzstellen. Halten Sie unter Verwendung von Gartenhandschuhen (nicht mitgeliefert) das Messer 30 fest und entfernen Sie mit Hilfe eines Schraubenschlüssels (nicht mitgeliefert) die Messerschraube 29, die Messerscheibe 28 und das Messer 30.

Befestigen Sie das Messer 30 mit der Messerscheibe 28 und der Messerschraube 29. Bevor Sie die Messerschraube 29 festziehen, stellen Sie sicher, dass das Messer richtig herum montiert ist (Symbol © muss sightbar sein, siehe Bild I).

Stellen Sie sicher, dass der Schraubendeher vor Inbetriebnahme der Maschine entfernt wurde.

• Messer bzw. Messerschraube bei der Montage nicht einfetten oder einlön.

Akku-Pflege

Achtung! Vor Wartungs- oder Reinigungsrarbeiten das Gerät ausschalten, den Stromkreisunterbrecher lösen und den Akku sowie den Grasfangkorb entfern.
▶ Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Um eine optimale Nutzung des Akkus zu gewährleisten, beachten Sie folgende Hinweise und Maßnahmen:

• Schützen Sie den Akku vor Feuchtigkeit und Wasser.
  Lagern Sie den Akku nur im Temperaturbereich von 0^ bis 45^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
• Lassen Sie den Akku bei direkter Sonnenbestrahlung nicht im Gerät.
  Die optimale Temperatur zur Aufbewährung des Akkus beträgt 5^
• Reinigen Sie gelegentlich die Luftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Nach dem Arbeitsvorgang/Aufbewahrung

Das AuBere der Maschine grundlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Sämtliche Grasanhaftungen und Partikel entfern, insbesondere von den Lüftungsschlitzen 9.

Die Maschine auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut mit einem Holz- oder Plastikstück entfern.

▶ Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer hantieren oder arbeiten.

Die Maschine an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen. Um Platz zu sparen, den Griffbügel vollständig zusammenklappen.

Achten Sie beim Auseinander- oder Zusammenklappen des oberen/unteren Handgriffs darauf, dass das Stromkabel nicht eingeklemmt wird. Den Handgriff nicht fallen halten.

Zur Aufbewährung der Maschine wird der Grasfangkorb abgenommen.

Zubehör

Schneidmesser

Rotak 34 LI. .F016800288

Rotak 37 LI. .F016800277

Rotak 43 LI. .F016800278

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Its Fragen zu Reparatur und Wartung Ihres Produktionsowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ohnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: [e-mail]

Tel. Kundenbergatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Transport

Der Akku ist nach UN-Handbuch

ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3 getestet. Er hat einen wirsamen Schutz gegen inneren Überdruck und Kurzschluss sowie Einrichtungen zur Verhinderung von Gewalt bruch und gefährlichem Rückstrom.

Die im Akku enthaltene Lithiumäquivalent-Menge liegt unterhalb einschlagiger Grenzwerte. Daher unterliegt der Akku weder als Einzelteil noch in ein Gerät eingesetzt den nationalen und internationalen Gefahrgutvorschriften. Die Gefahr-gutvorschriften können jedoch beim Transport mehrerer Akkus relevant sein. Es kann in thisem Fall notwendig sein, besondere Bedingungen (z.B. bei der Verpackung) einzuhalten. Näheres können Sie einem Merkblatt unter folgender Internetadresse entnehmer:

http://purchasing.bosch.com/de/start/ Allgemeines/Download/index.htm.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mues

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweis im Abschnitt „Transport", Seite 21.

Werfen Sie Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycliert oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 91/157/EWG,müssen defekte oder verbrauchte Akkus/Batterien recyceilt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

Safety Notes

Leinfelden, 17.09.2008

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

E-Mail: [e-mail]

Leinfelden, le 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Sekundär-/primarbatterier:

Li-jon:

Beakta anvisingarna i avsnitet "Transport", sida 137.

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

E-Mail: [e-mail]

Transport

Akumulator je testiran prema UN-priručniku ST/SG/AC.10/11/Rev.3 deo III, pododeljak 38.3. Ima delotvornu zašitu od unutrašnjeg nadpritiska i kratkog spoja kao i uredjaje za sprečavanje loma uz upotrebu sile i opasne povratne struje. Ekvivalentna količina litijuma koja je u akumulatoru je ispod važecih graničnih vrednosti. Stoga je akumulator kao pojedinačan komad i kao upotrebljen u aparatu izvan nacionalnih i internacionih propisa o opasnim materijama. Propisi o opasnim materijama mogu pri transportu više akumulatora biti relevantni. U ovom slucaju može biti potrebno, pridržavati se posebnih uslova (na primer kod pakovanja). Blize možete

videti u podsetniku na engleskom jeziku pod sledecom internet-om:

http://purchasing.bosch.com/en/start/

Allgemeines/Download/index.htm.

Uklanjanje djubreta

Elektricni pribori, pribor i pakovanja treba da se odvoze regeneraciji koja odgovara zastiti covekove sredine.

Samo za EU-zemlje:

Leinfelden, 17.09.2008

Leinfelden, dne 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008

Leinfelden, 17.09.2008
