GEBRUIKSAANWIJZING ART 26 COMBITRIM BOSCH

2,3 2,4 Zie serienummer 19 (typeplaatje) op de machine Zaaknummer Capaciteit ART 26 Li 3 600 H78 L..

Toegestaan oplaadtemperatuurbereik

0,7 0,7 Bosch Power Tools F016 L70 510 | (15.11.07) 72 | Nederlands Informatie over geluid en trillingen Montage Meetwaarden bepaald volgens 2000/14/EG (1,60 m hoogte, 1,0 m afstand) en EN 28 662. Accu opladen Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 80 dB(A); geluidsvermogenniveau 88 dB(A). Onzekerheid K =5 dB. Draag een gehoorbescherming. Let op de spanning van het stroomnet: De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het gereedschap. Met 230 V aangeduide apparaten kunnen ook met 220 V/240 V worden gebruikt. De hand/arm-trilling is kenmerkend minder dan 2,5 m/s2. Gebruik alleen het meegeleverde oplaadapparaat. Alleen dit oplaadapparaat is afgestemd op de bij het gereedschap gebruikte lithiumionaccu. Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat dit product voldoet aan de volgende normen en normatieve documenten: EN 786, EN 60 335 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG, 2000/14/EG. 2000/14/EG: het gegarandeerde geluidsvermogenniveau LWA is lager dan 94 dB (A). Wegingsmethode van de conformiteit volgens aanhangsel VI. Benoemde keuringsinstantie: SRL, Sudbury England Identificatienummer benoemde keuringsinstantie: 1088 De accu is voorzien van een thermische beveiliging die ervoor zorgt dat de accu alleen in het temperatuurbereik tussen 0 °C en 45 °C kan worden opgeladen. Daardoor wordt een lange levensduur van de accu bereikt. Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op. De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet. Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Accu verwijderen A Dr. Egbert Schneider Senior Vice President Engineering Opladen Dr. Eckerhard Strötgen Head of Product Certification

20.08.2007, Robert Bosch GmbH, Power Tools Division

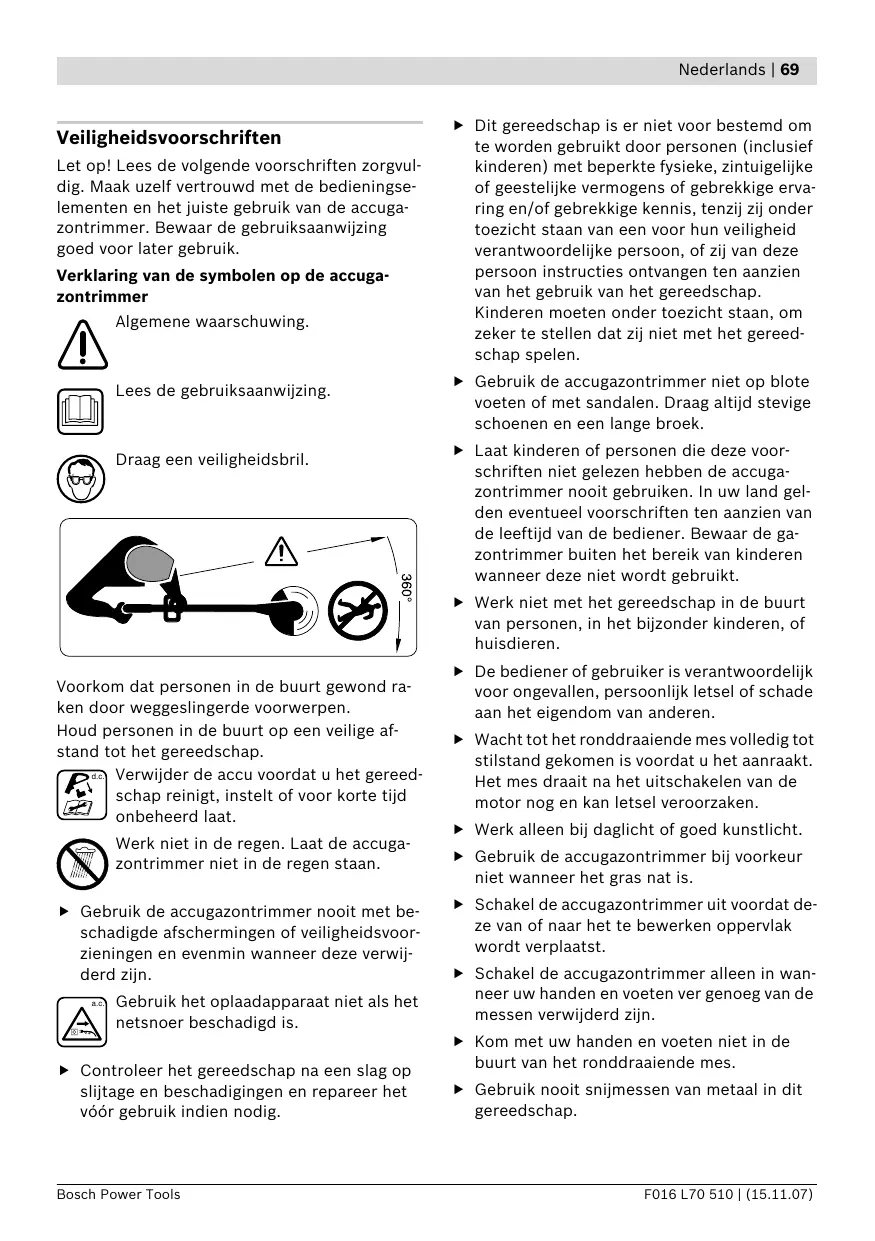

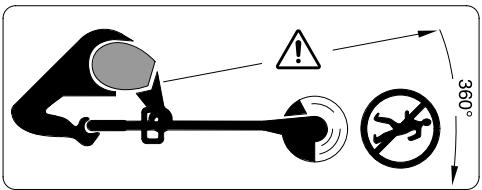

D-70745 Leinfelden-Echterdingen Voor uw veiligheid Schakel het gereedschap uit en verwijder de accu voordat u instel- of reinigingswerkzaamheden uitvoert. Na het uitschakelen van de accugazontrimmer loopt het snijmes nog enkele seconden uit. Druk op de accuontgrendelingsknop en trek de accu 15 naar achteren uit het gereedschap. Het opladen begint zodra de stekker van het oplaadapparaat in het stopcontact wordt gestoken en de accu vervolgens in het oplaadapparaat 14 wordt geplaatst. Plaats de accu 15 zoals in de afbeelding getoond eerst vooraan op het oplaadapparaat (n) en duw vervolgens de accu 15 achteraan omlaag (o). Als u de accu wilt verwijderen, gaat u in omgekeerde volgorde te werk. Door de intelligente oplaadmethode wordt de oplaadtoestand van de accu automatisch herkend en wordt de accu afhankelijk van de accutemperatuur en -spanning met de optimale laadstroom opgeladen. Voorzichtig! Raak het ronddraaiende snijmes niet aan. F016 L70 510 | (15.11.07) Bosch Power Tools Nederlands | 73 Daardoor wordt de accu ontzien en blijft deze, indien in het oplaadapparaat bewaard, altijd volledig opgeladen. Gereedschap monteren Zet de accu pas in de accugazontrimmer als deze volledig gemonteerd is. Opmerking: Het opladen is alleen mogelijk als de temperatuur van de accu zich binnen het toegestane oplaadtemperatuurbereik bevindt, zie het gedeelte „Technische gegevens”. Zorg ervoor dat de accugazontrimmer altijd in deze volgorde wordt gemonteerd: Knipperende accuoplaadindicatie 13 Plaats de beschermkap 11 op de trimmerkop 9. Het opladen wordt aangegeven door knipperen van de accuoplaadindicatie 13. Permanent verlichte accuoplaadindicatie 13 Montage van de beschermkap B nHaak de beschermkap vast aan de trimmerkop en duw deze naar achteren. oDruk de beschermkap omlaag tot deze stevig vastklikt. De permanent verlichte accuoplaadindicatie 13 geeft aan dat de accu volledig opgeladen is of dat de temperatuur van de accu buiten het toegestane temperatuurbereik ligt en daarom niet kan worden opgeladen. Zodra de temperatuur binnen het toegestane temperatuurbereik ligt, wordt de accu opgeladen. naar beneden en trek het naar buiten tot het vastklikt. Als de accu niet in het oplaadapparaat is gestoken, geeft de permanent verlichte accuoplaadindicatie 13 aan dat de netstekker in het stopcontact is gestoken en het oplaadapparaat gereed is voor gebruik. Ingebruikneming Aanwijzingen voor het opladen Bij langdurig opladen of meermaals opladen zonder onderbreking kan het oplaadapparaat warm worden. Dit is echter zonder bezwaar en wijst niet op een technisch defect van het oplaadapparaat. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Snijschijf en mes monteren C Klik de snijschijf 16 op de aandrijfas. D Zet het mes 10 op de stift 17, druk het mes Gebruik Verwijder stenen, losse stukken hout en andere voorwerpen van het te knippen oppervlak. Na het uitschakelen van de accugazontrimmer loopt het snijmes nog enkele seconden uit. Wacht tot de motor en het snijmes stilstaan voordat u het gereedschap opnieuw inschakelt. Schakel het gereedschap niet kort achtereen uit en weer in. Accu plaatsen De lithiumionaccu is met „Electronic Cell Protection (ECP)” tegen te sterk ontladen beschermd. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld: Het snijmes beweegt niet meer. Duw de accu zoals weergegeven in het gereedschap. De accu moet merkbaar vastklikken. f Druk na het automatisch uitschakelen van het gereedschap niet meer op de aan/uitschakelaar. De accu kan anders beschadigd worden. Laat de inschakelblokkering 2 los. Bosch Power Tools Inschakelen Druk op de inschakelblokkering 2 en bedien de aan/uit-schakelaar 1 in ingedrukte toestand. Uitschakelen Laat de aan/uit-schakelaar 1 los. F016 L70 510 | (15.11.07) 74 | Nederlands Opmerking: De motor start na het bedienen van de aan/uit-schakelaar 1 met een geringe vertraging. Gereedschap instellen Gebruik van de beweegbare greep E De beweegbare greep 5 kan in verschillende standen worden gezet: nAls u de stand wilt veranderen, draait u de greepschroef 4 los en verstelt u de beweegbare greep 5. oDraai de greepschroef 4 vast om de beweegbare greep 5 in de ingestelde stand vast te zetten. Trimmerlengte instellen F nDraai de klemhuls 6 90°. oAls u de geleidingsstang wilt verlengen, trekt u deze naar buiten. Als u de stang wilt inkorten, schuift u deze naar binnen. Draai de klemhuls 6 weer vast. Hoek van de trimmerkop instellen G Als u de kniphoek wilt veranderen, drukt u het voetpedaal 12 in en draait u de geleidingsstang 7 in de gewenste stand. Tips voor de werkzaamheden Bescherm de accu tegen hitte, bijvoorbeeld fel zonlicht, en vuur. Het gereedschap werkt niet onder 0 °C en niet boven 45 °C. Gras knippen J Verplaats de accugazontrimmer naar links en naar rechts en houd deze daarbij op voldoende afstand tot uw lichaam. De accugazontrimmer kan gras tot een hoogte van 15 cm efficiënt knippen. Knip hoger gras in verschillende stappen. Randen trimmen Geleid de accugazontrimmer langs de gazonranden. Voorkom contact met harde oppervlakken of muren om snel slijten van de draad te voorkomen. K Gebruik voor een betere sturing de boombe- schermbeugel 18 als geleidingshulp (toebehoren). Knippen rond bomen en struiken L Laat het voetpedaal 12 los. Knip voorzichtig rond bomen en struiken zodat deze niet in contact met de draad komen. Planten kunnen afsterven wanneer de schors beschadigd wordt. Instelling voor het knippen van randen K Gebruik voor een betere sturing de boombe- H Hoek van de trimmerkop instellen: schermbeugel 18 als geleidingshulp (toebehoren). nDruk het voetpedaal 12 in. oBreng de geleidingsstang 7 in de onderste stand. Laat het voetpedaal 12 weer los. I Trimmerkop verschuiven: nDraai de klemhuls 6 los. oDraai de geleidingsstang 7 90° om de trimmerkop 9 zoals getoond in te stellen voor het knippen van gras of het knippen van randen. Draai de klemhuls 6 weer vast. F016 L70 510 | (15.11.07) Bosch Power Tools Nederlands | 75 Gebruiksduur van accu De gebruiksduur van de accu is afhankelijk van de werkomstandigheden: Lichte omstandigheden: tot 800 meter (ART 23 Li) tot 1000 meter (ART 26 Li) Gemiddelde omstandigheden: tot 350 meter (ART 23 Li) tot 440 meter (ART 26 Li) Zware omstandigheden: tot 60 meter (ART 23 Li) tot 75 meter (ART 26 Li) Bosch Power Tools Snijmes vervangen

Verwijder altijd de accu voordat u werkzaamheden aan het gereedschap uitvoert. Als u het versleten mes 10 wilt verwijderen, duwt u het mes naar binnen tot het uit de stift 17 springt. Verwijder alle kunststofresten en verontreinigingen met een scherp mes van de stift 17. Als u een nieuw mes 10 wilt monteren, plaatst u het mes 10 op de stift 17. Vervolgens duwt u het mes naar beneden en trekt u het naar buiten tot het vastklikt. Opmerking: Gebruik alleen Bosch-vervangingsmessen. Deze speciale ontwikkeling bezit verbeterde snij-eigenschappen. Andere snijmessen leiden tot een slechter werkresultaat. F016 L70 510 | (15.11.07) 76 | Nederlands Storingen opsporen De volgende tabel geeft een overzicht van storingsverschijnselen en hoe u problemen kunt oplossen, mocht uw gereedschap eenmaal niet goed werken. Neem contact op met uw servicewerkplaats wanneer u het probleem niet zelf kunt verhelpen. Let op: Schakel het gereedschap uit en verwijder de accu voordat u op zoek gaat naar de fout. Symptomen Mogelijke oorzaak Oplossing Beschermkap kan niet over de snijschijf worden getrokken. Verkeerde montage Verwijder de snijschijf en monteer de beschermkap opnieuw, zie ook „Montage” Gazontrimmer loopt niet Accu leeg Accu opladen, zie ook de aanwijzingen voor het opladen Accu te koud of te heet Accu laten opwarmen of afkoelen Gazontrimmer loopt met onder- Interne bekabeling van gereedschap defect brekingen Neem contact op met klantenservice Aan/uit-schakelaar defect Neem contact op met klantenservice Gereedschap defect Neem contact op met klantenservice Mes gebroken Mes vervangen Accu is lang niet gebruikt of slechts gedurende korte tijd Laad de accu volledig op, zie ook de aanwijzingen voor het opladen Gras te hoog Knip het gras in stappen Accu versleten Vervang de accu Accu leeg Accu opladen, zie ook de aanwijzingen voor het opladen Gereedschap defect Neem contact op met klantenservice Mes gebroken Mes vervangen Accu niet vol opgeladen Accu opladen, zie ook de aanwijzingen voor het opladen Gras is om de snijschijf gewikkeld Verwijder het gras Accuoplaadindicatie 13 brandt permanent Accu niet (goed) aangebracht Plaats de accu correct op het oplaadapparaat Opladen niet mogelijk Accucontacten vuil Reinig de accucontacten, bijvoorbeeld door de accu enkele keren te plaatsen en te verwijderen, of vervang de accu indien nodig Accu defect Vervang de accu Sterke trillingen of geluiden Knipduur per acculading te gering Mes beweegt niet Gereedschap knipt niet F016 L70 510 | (15.11.07) Bosch Power Tools Nederlands | 77 Symptomen Mogelijke oorzaak Oplossing Accuoplaadindicatie 13 brandt niet Netsnoer van het oplaadappaSteek de stekker (volledig) in raat is niet (of niet goed) vastge- het stopcontact stoken Stopcontact, netsnoer of oplaadapparaat defect Onderhoud en service Onderhoud en reiniging Verwijder altijd de accu voordat u werkzaamheden aan het gereedschap uitvoert. Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit, zodat u verzekerd bent van een lang en probleemloos gebruik. Controleer het gereedschap regelmatig op zichtbare gebreken zoals een losse bevestiging en versleten of beschadigde onderdelen. Controleer of afschermingen en veiligheidsvoorzieningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik eventueel noodzakelijke onderhouds- of reparatiewerkzaamheden uit. Mocht het gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch-tuingereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van de machine. Bosch Power Tools Netspanning controleren, oplaadapparaat indien nodig door een erkende klantenservice voor Bosch elektrische gereedschappen laten controleren Na de werkzaamheden. Gereedschap opbergen Schakel het gereedschap uit en verwijder de accu. Controleer of de accu verwijderd is voordat u het gereedschap opbergt. Maak de buitenkant van de gazontrimmer grondig schoon met een zachte borstel en een doek. Gebruik geen water en geen oplos- of polijstmiddelen. Verwijder al het vastzittende gras en deeltjes, in het bijzonder van de ventilatieopeningen 8. Leg het gereedschap op de zijkant en maak de beschermkap 11 van binnen schoon. Verwijder vastgekoekt gras met een voorwerp van hout of kunststof. Controleer of afschermingen en veiligheidsvoorzieningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik eventueel noodzakelijke onderhouds- of reparatiewerkzaamheden uit. De accu moet worden bewaard bij een temperatuur tussen 0 °C en 45 °C. F016 L70 510 | (15.11.07) 78 | Nederlands Klantenservice en advies Afvalverwijdering Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren. Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Accu’s en batterijen: Li-ion: Lees de aanwijzingen in het gedeelte „Vervoer”, pagina 78 en neem deze in acht. Vervoer De accu is getest volgens UN-handboek ST/SG/AC.10/11/Rev.3 deel III, paragraaf 38.3. De accu heeft een werkzame bescherming tegen inwendige overdruk en kortsluiting en voorzieningen ter voorkoming van breuk door geweld en gevaarlijke terugstroom. De in de accu aanwezige lithiumequivalentiehoeveelheid ligt onder de geldende grenswaarden. Daarom zijn op de accu (als los onderdeel of in het gereedschap ingezet) geen nationale of internationale voorschriften voor gevaarlijke goederen van toepassing. De voorschriften voor gevaarlijke goederen kunnen echter bij het vervoer van meerdere accu’s relevant zijn. Het kan in dit geval noodzakelijk zijn om bijzondere voorwaarden (bijvoorbeeld bij de verpakking) in acht te nemen. Meer informatie vindt u in een informatieblad in het Engels onder het volgende internetadres: http://purchasing.bosch.com/en/start/Allgemeines/Download/index.htm. F016 L70 510 | (15.11.07) Gooi accu’s of batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accu’s en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd. Alleen voor landen van de EU: Volgens richtlijn 91/157/EEG moeten defecte of versleten accu’s en batterijen worden gerecycled. Wijzigingen voorbehouden. Bosch Power Tools Dansk | 79 Sikkerhedsinstrukser Pas på! Gennemlæs denne vejledning grundigt. Gør dig fortrolig med akku-græstrimmerens betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug. Forklaring af symboler på akku-græstrimmeren Generel sikkerhedsadvarsel. Læs betjeningsvejledningen. Brug beskyttelsesbriller. f Dette haveværktøj er ikke beregnet til at blive anvendt af personer (inkl. børn) med fysiske, sensoriske eller mentale skavanker eller af personer, der ikke råder over tilstrækkelig erfaring eller kendskab, medmindre de overvåges af en person, der sørger for deres sikkerhed, eller denne person instruerer dem i brugen af dette værktøj. Hold øje med børn for at forhindre, at de leger med værktøjet. f Betjen ikke akku-græstrimmeren med bare fødder eller åbne sandaler; brug altid solidt fodtøj og lange bukser. f Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende akku-græstrimmeren. Lokale regler kan bestemme alderen på den person, som må betjene haveværktøjet. Græstrimmeren skal opbevares utilgængeligt for børn, når den ikke er i brug. f Arbejd ikke med haveværktøjet, mens der er nogen, især børn eller kæledyr, i nærheden. f Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere. Hold tilskuere i sikker afstand fra haveværktøjet. d.c. Fjern akkuen, før trimmeren rengøres, indstilles eller forlades uden opsyn for et kort øjeblik. Arbejd ikke i regnvejr og lad ikke akkugræstrimmeren blive stående ude i det fri, når det regner. f Brug aldrig akku-græstrimmeren, hvis beskyttelsesskærmene eller beskyttelsesanordningerne er beskadiget eller hvis de er taget af. a.c. Anvend ikke ladeaggregatet, hvis netkablet er beskadiget. f Undersøg efter et slag haveværktøjet for slid eller skader og få det evt. repareret, før det tages i brug igen. Bosch Power Tools f Den roterende kniv skal altid stå helt stille, før den berøres. Kniven vil fortsætte med at rotere, efter at der er blevet slukket for haveværktøjet. En roterende kniv kan forårsage kvæstelser. f Arbejd kun i dagslys eller i god kunstig belysning. f Akku-græstrimmeren må helst ikke anvendes i vådt græs. f Sluk altid for akku-græstrimmeren, når den transporteres fra/til arbejdsstedet. f Tænd kun for akku-græstrimmeren, når hænder og fødder er tilstrækkeligt langt væk fra den roterende kniv. f Sørg for, at hverken hænder eller fødder kommer i nærheden af den roterende kniv. f Anvend aldrig skæreknive af metal i dette haveværktøj. f Kontrollér og vedligehold akku-græstrimmeren med regelmæssige mellemrum. F016 L70 510 | (15.11.07) 80 | Dansk f Lad kun akku-græstrimmeren blive repareret på autoriserede serviceværksteder. Funktionsbeskrivelse Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. f Sikre altid, at ventilationsåbningerne er frie for ophobet græs. f Sluk for haveværktøjet og tag akkuen ud: - før haveværktøjet stilles væk og er uden opsyn - før kniven skiftes - før det rengøres eller når der arbejdes på akku-græstrimmeren. f Opbevar haveværktøjet et sikkert, tørt sted, uden for børns rækkevidde. Stil ikke genstande på haveværktøjet. f Skift for en sikkerheds skyld slidte eller beskadigede dele. f Sørg for kun at montere reservedele, der er godkendt af Bosch. f Kontrollér, at haveværktøjet er slukket, inden akku’en sættes i. Det kan være farligt at sætte en akku i et haveværktøj, der er tændt. f Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier - brandfare. f Brug kun de akku’er, der er beregnet til haveværktøjerne. Brug af andre akku´er øger risikoen for personskader og er forbundet med brandfare. f Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger. Beregnet anvendelse Dette haveværktøj er beregnet til at klippe græs og fjerne ukrudt under buske samt på skråninger, skrænter og langs kanter, hvor det ikke er muligt at benytte plæneklipperen. Den beregnede anvendelse gælder omgivelsestemperaturer på mellem 0 °C og 40 °C. Leveringsomfang Tag haveværktøjet forsigtigt ud af emballagen. Kontrollér, at delene er fri for mangler:
