Produkttyp	Akku-Freischneider
Marke	BOSCH
Modell	ART 26 COMBITRIM
Stromversorgung	Lithium-Ionen-Akku 18 V, 1,3 Ah
Schnittdurchmesser	26 cm
Leerlaufdrehzahl	7400 U/min
Ladegerät	AL 2204 CV, Ladezeit 180 Min
Gewicht (gemäß EPTA)	2,4 kg
Verstellbarer Handgriff	Ja, Höhe und Winkel verstellbar
Schnittkopfeinstellung	Pedal zur Neigung, Kantenschneiden möglich
Schutz	Schutzhaube, Wellenschutzbügel
Sicherheit	Automatische Abschaltung bei Tiefentladung (ECP), Einschaltsperre
Geräuschpegel	Schalldruck 80 dB(A), Schallleistung 88 dB(A)
Vibrationen	< 2,5 m/s²
Betriebstemperaturbereich	0 °C bis 40 °C
Wartung	Reinigung mit weicher Bürste und Tuch, kein Wasser oder Lösungsmittel
Ersatzteile	Original BOSCH-Messer, kompatible Akkus und Ladegeräte
Reparierbarkeit	Autorisierter BOSCH-Kundendienst
Garantie	Konformität mit EU-Richtlinien

Häufig gestellte Fragen - ART 26 COMBITRIM BOSCH

Wie lade ich den Akku des BOSCH ART 26 COMBITRIM?

Setzen Sie den Akku in das Ladegerät AL 2204 CV, indem Sie ihn zuerst vorne einrasten und dann nach hinten drücken. Schließen Sie das Ladegerät an eine Steckdose an. Die LED leuchtet während des Ladevorgangs und bleibt dauerhaft an, wenn der Akku vollständig geladen ist. Die Ladezeit beträgt ca. 180 Minuten.

Wie wechsle ich das Messer des Rasentrimmers?

Entfernen Sie vor jedem Eingriff den Akku. Drücken Sie das abgenutzte Messer nach innen, um es vom Stift zu lösen. Reinigen Sie den Stift mit einem Messer. Setzen Sie das neue Messer auf den Stift, drücken Sie es nach unten und ziehen Sie es dann nach außen, bis es einrastet. Verwenden Sie nur Original BOSCH-Messer.

Warum startet mein Rasentrimmer nicht?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist (muss einrasten). Wenn der Akku zu heiß oder zu kalt ist, leuchtet die Kontrollleuchte des Ladegeräts dauerhaft und der Ladevorgang beginnt nicht. Warten Sie, bis die Temperatur wieder zwischen 0°C und 45°C liegt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich die Höhe des Handgriffs ein?

Lösen Sie die Schraube des verstellbaren Handgriffs (4), schieben Sie den Handgriff in die gewünschte Position und ziehen Sie die Schraube wieder fest. Sie können auch die Rohrlänge durch Drehen der elastischen Scheibe (6) anpassen: ziehen zum Verlängern, drücken zum Verkürzen.

Wie schneide ich Kanten mit diesem Gerät?

Drücken Sie das Pedal (12), um den Schneidkopf zu neigen. Setzen Sie das Rohr in die untere Position und lassen Sie das Pedal los. Für präzises Schneiden entlang von Kanten verwenden Sie den Schutzbügel (18) als Führung.

Wie lange hält der Akku?

Die Akkulaufzeit hängt von den Bedingungen ab: bis zu 1000 m² bei leichten Bedingungen, 440 m² bei mittleren Bedingungen und 75 m² bei schwierigen Bedingungen (hohes oder dichtes Gras). Diese Werte sind Richtwerte.

Was tun, wenn das Messer sich nicht dreht?

Überprüfen Sie, ob der Akku geladen und richtig eingerastet ist. Wenn der Akku schwach ist, laden Sie ihn auf. Wenn das Problem weiterhin besteht, könnte das Messer gebrochen oder das Gerät defekt sein. Wenden Sie sich an den BOSCH-Kundendienst.

Wie reinige ich den Rasentrimmer?

Entfernen Sie vor der Reinigung immer den Akku. Verwenden Sie eine weiche Bürste und ein trockenes Tuch. Verwenden Sie niemals Wasser oder Lösungsmittel. Reinigen Sie regelmäßig die Lüftungsschlitze (8) und die Innenseite der Schutzhaube (11), indem Sie festsitzendes Gras mit einem Holz- oder Kunststoffstück entfernen.

Kann ich Metallmesser verwenden?

Nein, verwenden Sie niemals Metallmesser. Es sind nur originale BOSCH-Kunststoffmesser erlaubt. Metallmesser können Verletzungen verursachen und das Gerät beschädigen.

Wo finde ich Ersatzteile oder den Kundendienst?

Kontaktieren Sie den BOSCH-Kundendienst unter 0 800 05 50 51 (kostenlose Nummer) oder per E-Mail an [e-mail]. Besuchen Sie die Website www.bosch.fr für Explosionszeichnungen und Ersatzteile. Für Reparaturen wenden Sie sich an eine autorisierte Servicestelle.

BEDIENUNGSANLEITUNG ART 26 COMBITRIM BOSCH

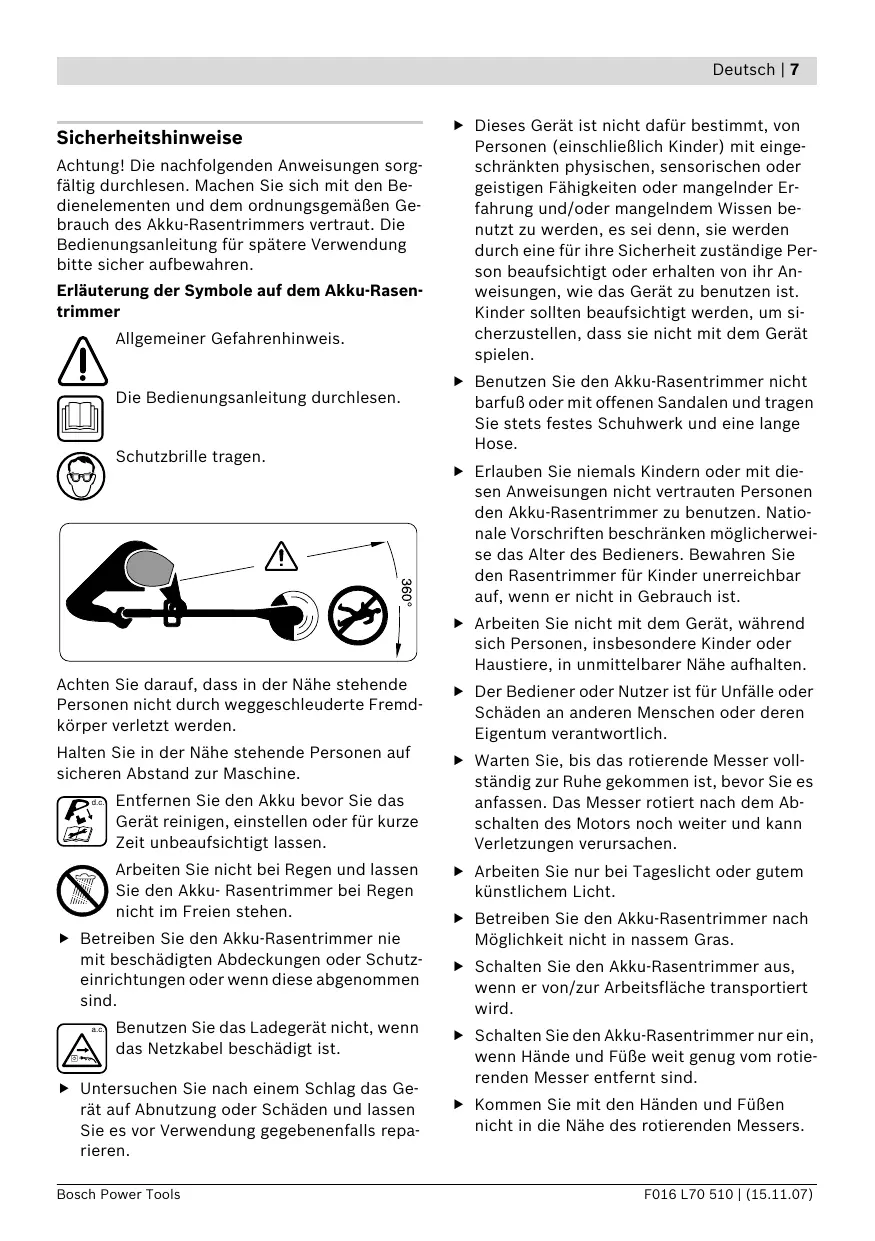

Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Akku-Rasentrimmers vertraut. Die Bedienungsanleitung für spätere Verwendung sicher aufbewahren.

Erläuterung der Symbole auf dem Akku-Rasentrimmer

Allgemeiner Gefahrenhinweis.

Die Bedienungsanleitung durchlesen.

Schutzbrille tragen.

Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

Halten Sie in der Nähe stehende Personen auf sicheren Abstand zur Maschine.

Entfernen Sie den Akku, bevor Sie das Gerät reinigen, einstellen oder für kurze Zeit unbeaufsichtigt lassen.

Arbeiten Sie nicht bei Regen und halten Sie den Akku-Rasentrimmer bei Regen nicht im Freien stehen.

• Betreiben Sie den Akku-Rasentrimmer nie mit beschädigten Abdeckungen oder Schutzeinrichtungen oder wenn diese abgenommen sind.

Benutzen Sie das Ladegerät nicht, wenn das Netzkabel beschädigt ist.

Untersuchen Sie nach einem Schlag das Gerät auf Abnutzung oder Schäden und lassen Sie es gegebenenfalls vor Verwendung reparieren.

• Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Benutzen Sie den Akku-Rasentrimmer nicht barfuß oder mit offenen Sandalen und tragen Sie stets festes Schuhwerk und eine lange Hose. Erlauben Sie niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen den Akku-Rasentrimmer zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie den Rasentrimmer für Kinder unerreichbar auf, wenn er nicht in Gebrauch ist. Arbeiten Sie nicht mit dem Gerät, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Warten Sie, bis das rotierende Messer vollständig zur Ruhe gekommen ist, bevor Sie es anfassen. Das Messer rotiert nach dem Abschalten des Motors noch weiter und kann Verletzungen verursachen. Arbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht.
• Betreiben Sie den Akku-Rasentrimmer nach Möglichkeit nicht in nassem Gras. Schalten Sie den Akku-Rasentrimmer aus, wenn er von/zur Arbeitsfläche transportiert wird. Schalten Sie den Akku-Rasentrimmer nur ein, wenn Hände und Füße weit genug vom rotierenden Messer entfernt sind. Kommen Sie mit den Händen und Füßen nicht in die Nähe des rotierenden Messers.

▷ Verwenden Sie niemals Schneidemesser aus Metall in diesem Gerät. ▷ Überprüfen und warten Sie den Akku-Rasentrimmer regelmäßig. ▷ Lassen Sie den Akku-Rasentrimmer nur von autorisierten Service-Werkstätten reparieren. ▷ Stellen Sie immer sicher, dass die Lüftungsschlitze frei von Grasrückständen sind. Schalten Sie das Gerät aus und entnehmen Sie den Akku:

• immer wenn Sie das Gerät unbeaufsichtigt lassen
• vor dem Auswechseln des Messers
• vor dem Reinigen oder wenn am Akku-Rasentrimmer gearbeitet wird.

Bewahren Sie das Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf. Stellen Sie keine anderen Gegenstände auf das Gerät. Wechseln Sie sicherheitshalber abgenutzte oder beschädigte Teile aus. ▷ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. ▷ Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen.

Das Einsetzen eines Akkus in ein Gerät, das eingeschaltet ist, kann zu Unfällen führen.

▷ Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. ▷ Verwenden Sie in diesem Gerät nur die dafür vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. ▷ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten.

Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut unter Büschen sowie an Böschungen und Kanten, die mit dem Rasenmäher nicht erreicht werden können.

Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0 °C und 40 °C.

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Verpackung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:

Rasentrimmer, Schutzhaube, verstellbarer Zusatzhandgriff (vormontiert), Schneidteller, Schneidmesser, Ladegerät, Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an ihren Händler.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.

1 Ein-/Ausschalter 2 Einschaltperre für Ein-/Ausschalter 3 Handgriff 4 Schraube, Zusatzhandgriff 5 Verstellbarer Zusatzhandgriff 6 Klemmhülse 7 Rohr 8 Lüftungsschlitze 9 Trimmerkopf

10 Schneidmesser 11 Schutzhaube 12 Fußpedal für Trimmerkopf-Winkeleinstellung 13 LED-Anzeige 14 Ladegerät 15 Akku 16 Schneidteller 17 Stift 18 Schutzbügel 19 Seriennummer

Abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang.

Technische Daten

Akku-Rasentrimmer		ART 23 Li	ART 26 Li
Sachnummer		3 600 H78 K..	3 600 H78 L..
Leerlaufdrehzahl	min-1	7500	7400
Verstellbarer Griff		●	●
Winkeleinstellung für Trimmerkopf/Einstellung zum Kantenschneiden		●	●
Schnittdurchmesser	cm	23	26
Gewicht entsprechend EPTA-Procedure 01/2003	kg	2,3	2,4
Seriennummer	Siehe Seriennummer 19 (Typenschild) an der Maschine
Akku		Li-lon	Li-lon
Sachnummer		2 607 336 037	2 607 336 039
Nennspannung	V=	14,4	18
Kapazität	Ah	1,3	1,3
Ladezeit (Akku entladen)	min	180	180
Ladegerät		AL 2204 CV	AL 2204 CV
Sachnummer		2 607 225 2..	2 607 225 2..
Ladestrom	mA	230	230
Zulässiger Ladetemperaturbereich	°C	0-45	0-45
Gewicht entsprechend EPTA-Procedure 01/2003	kg	0,7	0,7

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und EN 28 662.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 80 dB(A); Schalleistungspegel 88 dB(A). Unsicherheit K = 5 dB.

Gehörschutz tragen!

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s²

Konformitätserklärung C

Wir erklären in alleiniger Verantwortung, dass diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmen: EN 786, EN 60335 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG.

2000/14/EG: Der garantierte Schalleistungspegel LWA ist niedriger als 94 dB (A). Bewertungsverfahren der Konformität gemäß Anhang VI.

Benannte Prüfstelle: SRL, Sudbury England. Benannte Prüfstellen Identifikationsnummer: 1088

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Das Gerät ausschalten und den Akku entfernen, bevor Einstell- oder Reinigungsarbeiten durchgeführt werden.

Nach dem Ausschalten des Akku-Rasentrimmers läuft das Schneidmesser noch einige Sekunden nach.

Vorsicht - das rotierende Schneidmesser nicht berühren.

Montage

Akku laden

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V/240 V betrieben werden.

Benutzen Sie nur das mitgelieferte Ladegerät. Nur dieses Ladegerät ist auf den in Ihrem Gerät verwendeten Li-Ionen-Akku abgestimmt.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0°C und 45°C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Akku entnehmen A

Drücken Sie die Akku-Entriegelungstaste und ziehen Sie den Akku 15 nach hinten aus dem Gerät.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku anschließend in das Ladegerät 14 eingelegt wird.

Setzen Sie den Akku 15 wie im Bild gezeigt zunächst vorn auf das Ladegerät auf (1) und drücken Sie anschließend den Akku 15 hinten herunter (2). Zum Entnehmen des Akkus gehen Sie in umgekehrter Reihenfolge vor.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.

Hinweis: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich liegt, siehe Abschnitt „Technische Daten".

Blinklicht Akku-Ladeanzeige 13

Der Ladevorgang wird durch Blinken der Akku-Ladeanzeige 13 signalisiert.

Dauerlicht Akku-Ladeanzeige 13

Das Dauerlicht der Akku-Ladeanzeige 13 signalisiert, dass der Akku vollständig aufgeladen ist oder dass die

Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige 13, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Schneidmesser bewegt sich nicht mehr.

• Drücken Sie nach dem automatischen Abschalten des Gerätes nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Gerät montieren

Setzen Sie den Akku erst ein, wenn der Akku-Rasentrimmer vollständig zusammengebaut ist.

Stellen Sie sicher, dass der Akku-Rasentrimmer in dieser Reihenfolge zusammengebaut wird:

Montage der Schutzhaube

Setzen Sie die Schutzhaube 11 auf den Trimmerkopf 9.

Haken Sie die Schutzhaube am Trimmerkopf ein und schieben Sie diese nach halten. Drücken Sie die Schutzhaube nach unten, bis diese sicher einrastet (klicken).

Schneidteller/Messer montieren

Drücken Sie den Schneidteller 16 auf die Antriebswelle (klicken). Setzen Sie das Messer 10 auf den Stift 17, drücken Sie es nach unten und ziehen Sie es nach außen, bis es einrastet.

Betrieb

Inbetriebnahme

Entfernen Sie Steine, lose Holzstücke und andere Gegenstände von der zu schneidenden Fläche.

Nach dem Ausschalten des Akku-Rasentrimmers läuft das Schneidmesser noch einige Sekunden nach. Warten Sie, bis der Motor/das Schneidmesser stillsteht, bevor Sie erneut einschalten.

Nicht kurz hintereinander aus- und wieder einschalten.

Akku einsetzen

Schieben Sie den Akku wie dargestellt in das Gerät ein. Der Akku muss spürbar einrasten.

Einschalten

Drücken Sie die Einschaltsperre 2 und betätigen Sie in gedrücktem Zustand den Ein-/Ausschalter 1.

Lassen Sie die Einschaltsperre 2 los.

Ausschalten

Lassen Sie den Ein-/Ausschalter 1 los.

Hinweis: Der Motor startet nach Betätigen des Ein-/Ausschalters 1 mit einer geringen Zeitverzögerung.

Gerät einstellen

Verwendung des beweglichen Griffes 3

Der bewegliche Griff 5 kann in verschiedene Stellungen gebracht werden:

Lösen Sie die Griffschraube 4 und verstellen Sie den beweglichen Griff 5. Ziehen Sie die Griffschraube 4 wieder fest, um den beweglichen Griff 5 in der eingestellten Position zu sichern.

Trimmerlänge einstellen

Drehen Sie die Klemmhülse 6 um 90°. Ziehen Sie zum Verlängern die Führungsstange heraus und schieben Sie diese zum Verkürzen hinein. Ziehen Sie die Klemmhülse 6 wieder fest.

Winkel des Trimmerkopfes einstellen

Drucken Sie zum Ändern des Schnittwinkels das Fußpedal 12 nieder und drehen Sie die Führungsstange 7 in die gewünschte Position.

Lassen Sie das Fußpedal 12 los.

Einstellung zum Kantenschneiden

Winkel des Trimmerkopfes einstellen: Drücken Sie das Fußpedal 12 nieder.

Bringen Sie die Führungsstange 7 in die unterste Position. Lassen Sie das Fußpedal 12 wieder los. Trimmerkopf verschieben: Lösen Sie die Klemmhülse 6. Drehen Sie die Führungsstange 7 um 90°, um den Trimmerkopf 9 wie gezeigt für das Schneiden/Kantenschneiden einzustellen. Ziehen Sie die Klemmhülse 6 wieder fest.

Arbeitshinweise

Schützen Sie den Akku vor Hitze, wie beispielsweise extremer Sonnenbestrahlung und Feuer.

Das Gerät arbeitet nicht unter 0 °C oder über 45 °C!

Gras schneiden

Bewegen Sie den Akku-Rasentrimmer nach links und rechts und halten Sie ihn in ausreichendem Abstand zum Körper.

Der Akku-Rasentrimmer kann Gras bis zu einer Höhe von 15 cm effizient schneiden. Schneiden Sie höheres Gras immer stufenweise.

Kantentrimmen

Führen Sie den Akku-Rasentrimmer an den Rasenkanten entlang. Um ein schnelles Verschleißen des Fadens zu vermeiden, vermeiden Sie Kontakt mit festen Oberflächen oder Mauern.

Verwenden Sie zur besseren Steuerung den Baum-Schutzbügel 18 als Führungshilfe (Zubehör).

Schneiden um Bäume und Büsche

Schneiden Sie vorsichtig um Bäume und Büsche herum, damit diese nicht in Kontakt mit dem Schneidmesser kommen. Pflanzen können absterben, wenn die Rinde beschädigt wird.

Verwenden Sie zur besseren Steuerung den Baum-Schutzbügel 18 als Führungshilfe (Zubehör).

Akku-Laufzeit

Die Akku-Laufzeit hängt von den Arbeitsbedingungen ab:

Leichte Bedingungen:

bis zu 800 Meter (ART 23 Li) bis zu 1000 Meter (ART 26 Li)

Mittlere Bedingungen:

bis zu 350 Meter (ART 23 Li) bis zu 440 Meter (ART 26 Li)

Schwere Bedingungen:

bis zu 60 Meter (ART 23 Li) bis zu 75 Meter (ART 26 Li)

Schneidmesser wechseln

Nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Drücken Sie zum Entfernen das abgenutzte Messer 10 nach innen, bis es aus dem Stift 17 herausspringt.

Befreien Sie den Stift 17 mit einem scharfen Messer von sämtlichen Plastikresten/Verunreinigungen.

Setzen Sie das neue Messer 10 auf den Stift 17 auf, drücken Sie das Messer 10 nach unten und ziehen Sie es bis zum Einrasten nach außen.

Hinweis: Verwenden Sie nur Bosch Ersatzschneidmesser. Diese Spezialentwicklung besitzt verbesserte Schneideeigenschaften. Andere Schneidmesser führen zu einer schlechteren Arbeitsleistung.

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Akku entnehmen.

Symptome	Mögliche Ursache	Abhilfe
Schutzhaube kann nicht über den Schneidteller gezogen werden	Falsche Montage	Schneidteller entfern und Schutzhaube erneut montie- ren, siehe auch „Montage“
Rasentrimmer lauft nicht	Akker entladen	Akker laden, siehe auch Hinwei- se zum Laden
	Akker zu kalt/zu heiß	Akker erwärmen/abkühlen las- sen
Rasentrimmer lauft mit Unter- brechungen	Interne Verkabelung der Maschi- ne defekt	Kundendienst aufsuchen
	Ein-/Ausschalter defekt	Kundendienst aufsuchen
Starke Vibrationen/Geräusche	Maschine defekt	Kundendienst aufsuchen
	Messer gebrochen	Messer ersetzen
Schnittdauer pro Akku- Ladung zu gering	Akker wurde längerere Zeit nicht oder nur kurzzeitig benutzt	Akker vollständig laden, siehe auch Hinweise zum Laden
	Gras zu hoch	Stufenweise schneiden
	Akker verbraucht	Den Akku ersetzen
Messer bewegt sich nicht	Akker entladen	Akker laden, siehe auch Hinwei- se zum Laden
	Maschine defekt	Kundendienst aufsuchen
Gerät schneidet nicht	Messer gebrochen	Messer ersetzen
	Akker nicht voll geladen	Akker laden, siehe auch Hinwei- se zum Laden
	Gras hat sich im Schneidteller verwickelt	Gras ersetfern
Akku-Ladeanzeige 13 leuchtet dauerhaft	Akker nicht (richtig) aufgesetzt	Akker korrekt auf Ladegerät aufsetzen
Kein Ladevorgang möglich	Akkukontakte verschmutzt	Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Ak- ku ersetzen
	Akker defekt	Akker ersetzen
Akku-Ladeanzeige 13 leuchtet nicht	Netzstecker des Ladegerätes nicht (richtig) eingesteckt Steckdose, Netzkabel oder La-degerät defekt	Netzstecker (vollständig) in die Steckdose einstecken Netzspannung überprüfen, La-degerät ggf. von einer autorisierten Kundendienstelle für Bosch-Elektrrowerkzeuge überprüfen setzen

Wartung und Service

Wartung und Reinigung

Nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.

Untersuchen Sie das Gerät regelmäßig auf offensichtliche Mängel, wie lose Befestigung und verschlissene oder beschädigte Bauteile.

Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Gartengeräte ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes an.

Nach dem Arbeitsvorgang/Aufbewahrung

Schalten Sie das Gerät aus und entfernen Sie den Akku. Stellen Sie sicher, dass der Akku vor der Aufbewahrung entladen ist.

Reinigen Sie das Äußere des Rasentrimmers gründlich mit einer weichen Bürste und einem Tuch. Verwenden Sie kein Wasser und keine Lösungs- oder Poliermittel. Entfernen Sie sämtliche Grasanhaftungen und Partikel, insbesondere von den Lüftungsschlitzen 8.

Legen Sie das Gerät auf die Seite und reinigen Sie die Schutzhaube 11 innen. Entfernen Sie kompakte Grasanhaftungen mit einem Holz- oder Plastikstück.

Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.

Der Akku sollte bei einer Temperatur zwischen 0°C und 45°C aufbewahrt werden.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehör.

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Transport

Der Akku ist nach UN-Handbuch

ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3 getestet. Er hat einen wirksamen Schutz gegen inneren Überdruck und Kurzschluss sowie Einrichtungen zur Verhinderung von Gewaltbruch und gefährlichem Rückstrom.

Die im Akku enthaltene Lithiumäquivalent-Menge liegt unterhalb einschlägiger Grenzwerte. Daher unterliegt der Akku weder als Einzelteil noch in ein Gerät eingesetzt den nationalen und internationalen Gefahrgutvorschriften. Die Gefahrgutvorschriften können jedoch beim Transport mehrerer Akkus relevant sein. Es kann in diesem Fall notwendig sein, besondere Bedingungen

(z.B. bei der Verpackung) einzuhalten. Näheres können Sie einem Merkblatt unter folgender Internetadresse entnehmen:

http://purchasing.bosch.com/de/start/Allgemeines/Download/index.htm.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen

nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 16.

Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

Sicherheitsregeln

E-Mail: [e-mail]

Irland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

E-Mail: [e-mail]

Gerät nicht im Regen verwenden. Lassen Sie den Akku-Trimmer nicht im Regen stehen.

Sekundär-/Primärbatterien:

Lithium-Ionen:

Beachten Sie die Hinweise im Abschnitt "Transport", Seite 96.

Transport

Der Akku wurde gemäß dem UN-Handbuch ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3, geprüft. Er verfügt über einen wirksamen Schutz gegen inneren Überdruck und Kurzschluss sowie über Vorrichtungen zur Verhinderung von Bruch bei Gewalteinwirkung und gefährlichen Rückströmen. Die äquivalente Lithiummenge im Akku liegt unter den geltenden Grenzwerten. Daher ist der Akku als Einzelstück und als in einem Gerät verwendetes Teil von nationalen und internationalen Gefahrgutvorschriften ausgenommen. Die Gefahrgutvorschriften können beim Transport mehrerer Akkus relevant sein. In diesem Fall kann es erforderlich sein, besondere Bedingungen (z. B. bei der Verpackung) einzuhalten. Näheres entnehmen Sie bitte dem englischsprachigen Merkblatt unter folgender Internet-Adresse:

http://purchasing.bosch.com/en/start/

Allgemeines/Download/index.htm.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der europäischen Richtlinie

2002/96/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen

nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akku/Batterie:

Lithium-Ionen:

Bitte beachten Sie die Hinweise im Abschnitt
