EBS1310VFHG - Schuurmachine RYOBI - Gratis gebruiksaanwijzing en handleiding

Producttype	Bandschuurmachine
Merk	RYOBI
Model	EBS1310VFHG
Voeding	230 V~50 Hz
Vermogen	1350 W
Onbelaste snelheid	240-400 m/min
Formaat schuurband	100 x 610 mm
Netto gewicht	6,4 kg
Snelheidsregelaar	Ja, instelwiel
Stofopvangsysteem	Stofzak inbegrepen
Zuigmond	Ja
Klem	Optioneel accessoire
Schuurframe	Optioneel accessoire
Dubbele isolatie	Ja
Toepassingen	Schuren van hout, roestige oppervlakken, polijsten van metaal
Onderhoud	Regelmatig reinigen, jaarlijkse smering in erkend centrum
Garantie	24 maanden
Conformiteitsnormen	CE

Veelgestelde vragen - EBS1310VFHG RYOBI

Hoe vervang ik de schuurband?

Koppel de schuurmachine los. Trek aan de hendel (3) om de voorrol in te trekken en de spanning te ontlasten. Verwijder de oude band. Plaats de nieuwe band volgens de pijlrichting. Zet de hendel terug en controleer de uitlijning.

Hoe stel ik de snelheid in?

Gebruik de snelheidsregelaar (10) op de handgreep. Draai aan het instelwiel om de snelheid tussen 240 en 400 m/min in te stellen. Stand A is de minimale snelheid, F de maximale.

Hoe gebruik ik de stofzak?

Bevestig de stofzak (5) op de zuigmond. Gebruik deze alleen voor het schuren van hout, niet van metaal (brandgevaar). Leeg de zak regelmatig via de ritssluiting.

Kan ik metaal schuren?

Ja, voor roestige oppervlakken en het polijsten van metaal. Let op: gebruik niet de stofzak bij het schuren van metaal vanwege vonken. Draag een stofmasker.

Hoe lijn ik de band uit?

Plaats de schuurmachine ondersteboven, zet hem aan en observeer de uitlijning. Stop het gereedschap en draai aan het uitlijnwiel (9) tot de rand van de band gelijk is met de uiteinden van de rollen. Zorg ervoor dat de band niet tegen de behuizing schuurt.

Wat te doen als de band niet spant?

Als de hendel (3) niet voldoende is om de spanning te ontlasten, draai dan het uitlijnwiel (9) los om extra speling te krijgen. Na het plaatsen van de nieuwe band, draai het wiel indien nodig weer vast.

Hoe gebruik ik de klem?

De klem is een optioneel accessoire waarmee het werkstuk op zijn plaats wordt gehouden wanneer de schuurmachine als vast gereedschap wordt gebruikt. Bevestig het op een werkbank en plaats het werkstuk.

Hoe reinig ik het gereedschap?

Koppel na gebruik het gereedschap los. Reinig de ventilatiesleuven met een penseel. Leeg de stofzak. Voor volledig onderhoud, breng het gereedschap eenmaal per jaar naar een erkend Ryobi-servicecentrum.

Welke accessoires zijn beschikbaar?

De standaardaccessoires zijn de stofzak en de schuurband. Optioneel: de klem en het schuurframe. Raadpleeg de handleiding voor compatibele referenties.

Wat is de garantie?

Dit Ryobi-product heeft 24 maanden garantie tegen fabricagefouten vanaf de aankoopdatum. Slijtageonderdelen (banden, zakken) en schade door abnormaal gebruik zijn uitgesloten.

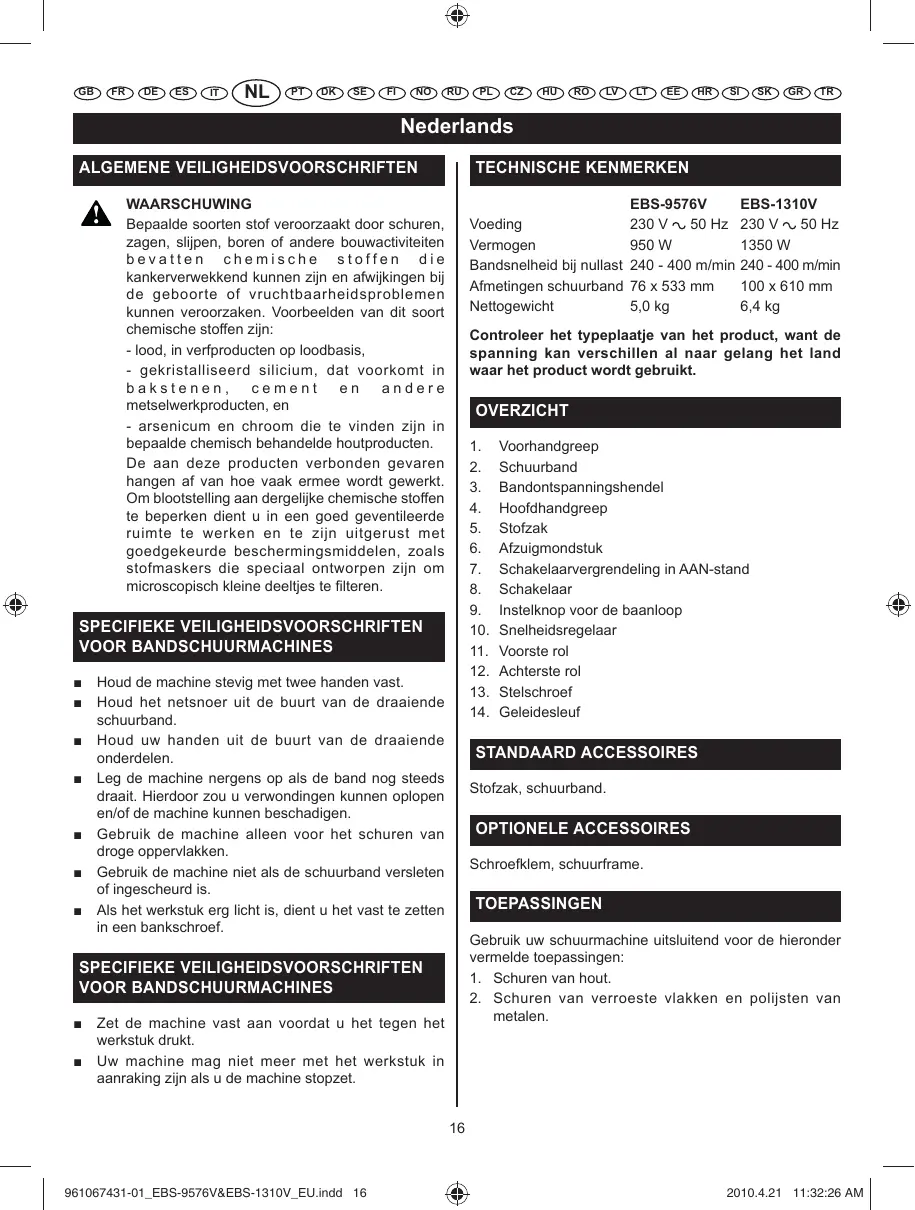

GEBRUIKSAANWIJZING EBS1310VFHG RYOBI

Bepaalde soorten stof vooroorzaakt door schuren, zagen, slijpen, boren of andere bouwactiviteiten bevatten chemische stoffen die kankerverwekkend konnen en afwijkingen bij de geboorte of vruchtbaarheidsproblemen konnen voorozaken. Voorbeelden van dit soort chemische stoffen zijn:

• lood, in verpfroducten op loodbasis,
• gekristalliseerd silicium, dat voorkommt inbakstenen, cement en andere metelswerkproducten, en
• arsenicum en chroom die te vinden+zijn in bepaalde chemisch behandelde houtproducten.

De aan deze producten verbonden gezaren hangen af van hoe vaak ermee worden gewerkt. Omblootstelling aan dergelijkchemische stoffe te beperken dient u in een goedGeVentileerde ruimte te werken en te zich uitgerust met goedgekeurde beschemmingsmiddelen,zoals stofmaskers die special ontworpen zijn om microscopischkleine deeltjes te filteren.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR BANDSCHUURMACHINES

Houd de machine stevig met twee handen vast.
Houd het netsnoer uit de buurt van de draaiende schuurband.
Houd uw handen uit de buurt van de draaiende onderden.
Leg de machine nergens op als de band nog steeds draait. Hierdoor zou u verwongingen können oplopen en/of de machine halten beschaden.
- Gebruik de machine alleen voor het schuren van droge oppervlakken.
- Gebruik de machine nicht als de schuurband versleten of ingescheurd is.
■ Als het werkstuk erglicht is,dient u het vast te zetten in een bankschoef.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN VOOR BANDSCHUURMACHINES

Zet de machine vast aan voordat u het gegen het werkstuk drukt.
Uw machine mag Niet更是 met het werkstuk in aanraking zich als u de machine stopzet.

Controller het typeplaatje van het product, want de spanning kan verschillen alaar gelang het land waar het product worden gebruikt.

OVERZICH

1. Voorhandgreep
2. Schurband
3. Bandontspanningshendel
4. Hoofdhandgreep
5. Stofzak
6. Afzuigmondstuk
7. Schakelaarvergrendeling in AAN-stand
8. Schakelaar
9. Instelknop voor de baanloop
10. Snelheidsregelaar
11. Voorste rol
12. Achterste rol
13. Stelschroef
14. Geleidesleuf

Gebruik uw schuurmachine uitsluitend voor de hieronder vermelde toepassingen:

1. Schuren van hout.
2. Schuren van verroeste vlakken en polijsten van metalen.

Nederlands

GELUIDSDRUK

Het niveau van de geluidsdruk op de werkplek kan de 85 dB(A) overschrijden. In dat geval moet de gebruiker geluidsisolerende voorzieningen treffen en gehoorbescherming dragen.

AAN-/UITSCHAKELAAR (AFB.1)

Door indrukken of loslaten van de schakelaar (8) cunt u deze machine aan- of uitzetten.

U vergrendelt de schuurmachine in de AAN-stand door de vergrendelknop gezehel (7) in te drukken en tegelijk op de hoofdschakelaar te drukken. Druk opnieuw op de hoofdschakelaar als u de vergrendeling wilt opheffen.

U kunt de bandsnelheid regelen van 240 tot 400m / min met behulp van de snelheidsregelaar (10) (alleen bij EBS-9576V / EBS-1310V).

(A = minimum snelheid / F = maximum snelheid)

STOFZAK (AFB.2)

Wij raden u aan om de stofzak (5) te gebruiken als u hout schuurt.

Hoewel deze zak een grote capacitit te heft, dient u hem toch regelmatig te legen.

Open de zak met de ritssluiting om hem—helemaal leeg te kunnen make.

WAARSCHUWING!

Gebruik geen stofzak als u metaal schuurt: door vonkvorming kan brand ontstaan.

SCHUURBAND VERVANGEN (AFB. 3 T/M 5)

WAARSCHUWING!

TREK DE STEKKER UIT HET STOPCONTACT ALS U EEN SCHUURBAND WILT VERWIJDEREN OF BEVESTIGEN.

Leg de machine op+zijn kant en trek aan de hendel (3) om de voorste rol in te trekken en de band te ontspannen (afb. 3).
Trek aan de band om hem te verwijderen. Als door het trekken aan de hendel de band nicht voldoende ontspannen worden, kut u de draaiknop van de baanloop loser zetten (9) (afb. 4).
Plaats een neue schuurband.

OPMERKING:

Zorg ervoor dat de pijl, die binnen op de schuurband

is afgedrukt, indezelfde richtingGaat als de pijl die op de schuirmachine staat.

Druk de hendel terug in de oorspronkelijke stand (afb. 5).

WAARSCHUWING!

Zorg ervoor dat uw vingers Niet klem komen te zitten als u hiermee bezig bent.

BAANLOOP INSTELLLEN (AFB.6)

Als de baanloop juist is ingesteld, gaat de schuurband langer mee.

Draai de machine andersom en houd hem stevig vast met een hand. Zet hem dan aan en controllere de uitlijning van de schuurband.

Zet de machine daarna uit en stel de baanloop in met behulp van de draaiknop totdat de rand van de band goed is uitgelijnd met de uiteinden van de voorste en achterste rollen.

WAARSCHUWING!

Zorg ervoor dat de band Niet gegen de ombouw van de machine schuurt.

GEBRUIK (AFB. 7)

LAAT DE VENTILATIEOPENINGEN VRIJ ZODAT DE MOTOR VOLDOENDE KOELING KRIJGT. CONTROLER OF HET WERKSTUK GEEN SPIJKERS OF ANDERE ONGEWONE VOORWERPEN BEVAT DIE DE BAND ZOUDEN KUNNEN INSCHEUREN.

Houd de machine stevig met twee handen vast. Zet de machine in werkung en wacht tot de schuurband zijn maximum snugheid heeft bereikt.

Druk de machine cervolgenslicht gegen het te behandelen werkstuk en kaak heen-en-weer gaande bewegingen met de machine.U mag gereedschap nooit overbelasten: het gewicht van de machine zelf zorgt al voor voldoende druk.Overmatige druk belemmert deschurende werkking van de band,maakt regelmatifshuren onmogelijk enveroorzaakt vroegtijdige slijtaga aan de band maar ook aan de machine.Haal de machine van het werkstuk voordat u het stopzet.

SCHROEFKLEM

(Optioneel accessione)

Met behulp van de schroefklem kut u de machine op+zijnplaats houden als u het gebruikt in stationaire opstelling.

Nederlands

MONTAGE EN AFSTELLING VAN HET SCHUURFRAME (AFB.8)

Plaats de machine op het schuurframe en bevestig het door de vier lippen in de geleidesleuven (14) te schuiven.

Om het mete weer te verwijderen duwt u het omlaag terwijl u de stelschroef linksom draait. Om het schurfmeester hager te zetten en zodoende de schuurdiepte te vergroten, draait u de schroef rechtsom.

Met deze stelschroef (13) kurz u nauwkeurig deschurende werking van de band afstellen.

ONDERHOUD

Controller na elk gebruik of uw machine in perfecte staat van werking verkeert.

Aanbevolen worden om uw machine minstens éénmaal per一年多 door een erkend Ryobi Servicecentrum volledig te soften doormeren en schoonmaking.

PROBEER NIET OM EEN AFSTELLING TE WIJZIGEN ALS DE MOTOR DRAAIT.

TREK ALTIJD DE STEKKER UIT HET STOPCONTACT VOORDAT U ACCESSOIRES VERWISSELT OF SLIJTENDE DELEN VERVANGT (ZAAGBLAD, BOOR, SCHUURPAPIER, ENZ.) EN VOORDAT U DE MACHINE GAAT ONDERHOUDEN OF IETS ANDERS AAN DE MACHINE GAAT DOEN.

WAARSCHUWING!

Alle reparations dienen door een erkend Ryobi Servicecentrum te worden uitgevoerd om een zo voeilig en betrouwbaar möglichke werkung van de machine te waarborgen.

MILIEUBESCHERMING

Zorg dat grondstoffen gerecyeererd en nicht vernietigd worden. U dient uw afvalstoffen gescheiden aan te bieden en oude machines, accessoires en verpakkingen in speciale bakken te deponeren of maar instanties te brengen die belast zich met de recyclering ervan.

SYMBOLEN

De volgende symbolen können op de machine of in deze handleiding zijn aufgebeeld. Zorg dat u weet wat ze beteken voordat u de machine in gebruik neemt.

V. Volt

Hz.. Hertz

Wisselstroom

W. Watt

n₀ . Toerental bij nullast min-1. Aantal toeren of bewegingen per minut

Veiligheidswaarschuwing

EU-conformiteit

.Dubbele isolatie

.Lees de gebruiksanaanjwijing

Zorg dat grondstoffen gerecycleerd worden. ZetARAOM een afgedanktteelektrisch machine nicht bij het huishoudelijk afval. Om het milieu te beschemmen moeten de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd.

Português

RECOMENDAÇÉS GERAIS DE SEGURANÇA

ADVERTÉNCIA

Nr. Apgriezieni bez slodzes

apgr./min........Apgiezieni minute

Drosibas brdfinajums

CE atbilstiba

Dubultā izolacija

.Lasiet rokasgramatu

Nododiet izejmaterialus

Dit Ryobi product is gewaarborgd gegen fabricagefouten en defecte onderden vegetudende en episode van vierentwintig (24) maanden, te rekenen vanat de officiele datum op het origineen van de door de wederverkoper aan de eindegruiker uilgeschreiben rekening.

Beschadigingen veroorzaakt door normale slijtage, door abnormaal of onceoorloofd gebruik of onderhoud, of door overbelasting vallen nicht onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.

InGeVan slechte werking tjedens de garantieperiode,wordt u verzocht het NIET GEDEMONTIERDE product samen met de koopbon aan uw leverancier of aan het dichtsbijzijnde Ryobi servicecentrum te sturen.

Deze garantie doet Niet af aan uw wettelijk rechten met betrekking tot defiecte producten.

GARANTIA - CONDIÇÖNES

Het trillingsemmissieneauve dat op dit informatiefabad worden gevegen, is gemeten in overeenstemming met een gestandaardiserde test, vastgelegd in EN60745 en mag worden gebrukt om machines met elkaar te vergelijkden. Het verklaarde trillingsemmissieneveau geeft de hoofdtfoepassing van het gereeschap werk. Als de machine beschter voor andere toepassingen of met andere accessoires wordgetruktig of slecht wordt onderhoden, kan de trillingsemisse verschillen. Dit kan de blootsteling gedurende de gehele werkduur aanzienlijk verhogen.

Bijen een schatting van het niveau vanblootstelling aan trillingen要去ek rekening worden gezchoolen met het tantal keren dat de machine wordt uItgeschakeld of draait, maar nicht worden gebruikt. Dit kan het niveau van blootstelling geduergende de gehele werkduur aanzienlijk verlagen. Stel bijkomende verlieghedmaatregelen op om de gebruiker gegen te degevlogen van trillingen te beschermen: zoals onderhout heden gereedschap en de accessoires, houd de handen warm, de organiseatie van werkpatronen.

PT

AVISO

Wij verklaren op eenige verantwoordedorljheid dat dit product voldoet aan de volgende normen of normatieve documenten:
