EBS1310VFHG - Lihvimismasin RYOBI - Tasuta kasutusjuhend

Toote tüüp	Lintlihvija
Mark	RYOBI
Mudel	EBS1310VFHG
Toide	230 V~50 Hz
Võimsus	1350 W
Tühikäigu kiirus	240-400 m/min
Lihvlindi suurus	100 x 610 mm
Netokaal	6,4 kg
Kiiruse regulaator	Jah, reguleerimisrull
Tolmukogumissüsteem	Tolmukott kaasas
Imemisotsik	Jah
Klamber	Valikuline tarvik
Lihvimisraam	Valikuline tarvik
Topeltisolatsioon	Jah
Kasutusvaldkonnad	Puidu lihvimine, roostes pinnad, metallide poleerimine
Hooldus	Regulaarne puhastamine, iga-aastane määrimine volitatud keskuses
Garantii	24 kuud
Vastavusstandardid	CE

Korduma kippuvad küsimused - EBS1310VFHG RYOBI

Kuidas vahetada lihvlinti?

Ühendage lihvija vooluvõrgust. Tõmmake hooba (3), et tõmmata eesmine rull tagasi ja vabastada pinge. Eemaldage vana lint. Asetage uus lint järgides noole suunda. Asetage hoob tagasi ja kontrollige joondust.

Kuidas reguleerida kiirust?

Kasutage käepidemel asuvat kiiruse regulaatorit (10). Pöörake reguleerimisrulli, et seada kiirus vahemikku 240–400 m/min. Asend A vastab minimaalsele kiirusele, F maksimaalsele.

Kuidas kasutada tolmukotti?

Kinnitage tolmukott (5) imemisotsikule. Kasutage seda ainult puidu lihvimisel, mitte metalli (tulekahju oht). Tühjendage kotti regulaarselt läbi tõmbluku.

Kas saab lihvida metalli?

Jah, roostes pindade ja metallide poleerimiseks. Tähelepanu: ärge kasutage tolmukotti metalli lihvimisel sädeme tõttu. Kandke tolmumaski.

Kuidas joondada lint?

Asetage lihvija tagurpidi, lülitage sisse ja jälgige joondust. Seiskage tööriist ja pöörake joondusrulli (9), kuni lindi serv on joondatud rullide otstega. Veenduge, et lint ei hõõruks vastu korpust.

Mida teha, kui lint ei pingestu?

Kui hoob (3) ei vabasta pinget piisavalt, keerake joondusrulli (9) lahti, et anda lisaruumi. Pärast uue lindi paigaldamist pingutage rulli vajadusel uuesti.

Kuidas kasutada klambrit?

Klamber on valikuline tarvik, mis võimaldab hoida töödeldavat detaili paigal, kui lihvijat kasutatakse statsionaarse tööriistana. Kinnitage see töölauale ja sisestage detail.

Kuidas puhastada tööriista?

Pärast kasutamist ühendage tööriist vooluvõrgust. Puhastage ventilatsiooniavad pintsliga. Tühjendage tolmukott. Täieliku hoolduse jaoks viige tööriist kord aastas volitatud Ryobi teeninduskeskusesse.

Millised tarvikud on saadaval?

Standardtarvikud on tolmukott ja lihvlint. Valikuliselt: klamber ja lihvimisraam. Ühilduvate viidete saamiseks vaadake kasutusjuhendit.

Mis on garantii?

See Ryobi toode on garantii all 24 kuud alates ostukuupäevast tootmisvigade vastu. Kuluvad osad (lindid, kotid) ja ebanormaalsest kasutusest tingitud kahjustused ei kuulu garantii alla.

KASUTUSJUHEND EBS1310VFHG RYOBI

Mone de materjalde lihvpaberiga lihvmisel, saagimisel, abrasivkettaga totlemisel, puurimisel voi muude ehtusike totlemisviside kasutamisel voib tekkida tolm, mis teadaolevalt pohjustab vahki, sunnikahjustusi ja viljatust. Selliste kemikaalide naited:

• tinapohistes värvides sisalduv tina,
• tellistes, tsemendis ja muudes mürimaterjalides sisalduv kristalliline rani,
• keemiliselt toedeldud puidust eralduv arseen ja kroom.

Nimetatud ainetega kokkupuutumisest tekkiv risk soltub sellest, kui tihti sellist tdd tehakse. Nende kemikaalidega kokkupuute vahendamiseks tõtage hiatus ventilieritud kohas ja kasutage heakskiidetud isikukaitsevahendeid, näiteks sellist tolummaki, mis on ette nähtud mikroskoopiliste osakete valjafiltreeirimises. Kui lihvimis eraldub tolmu, siis kasutage naomaski voi respiraatorit vi ühendage masina toluuotsakule tolumuimeja.

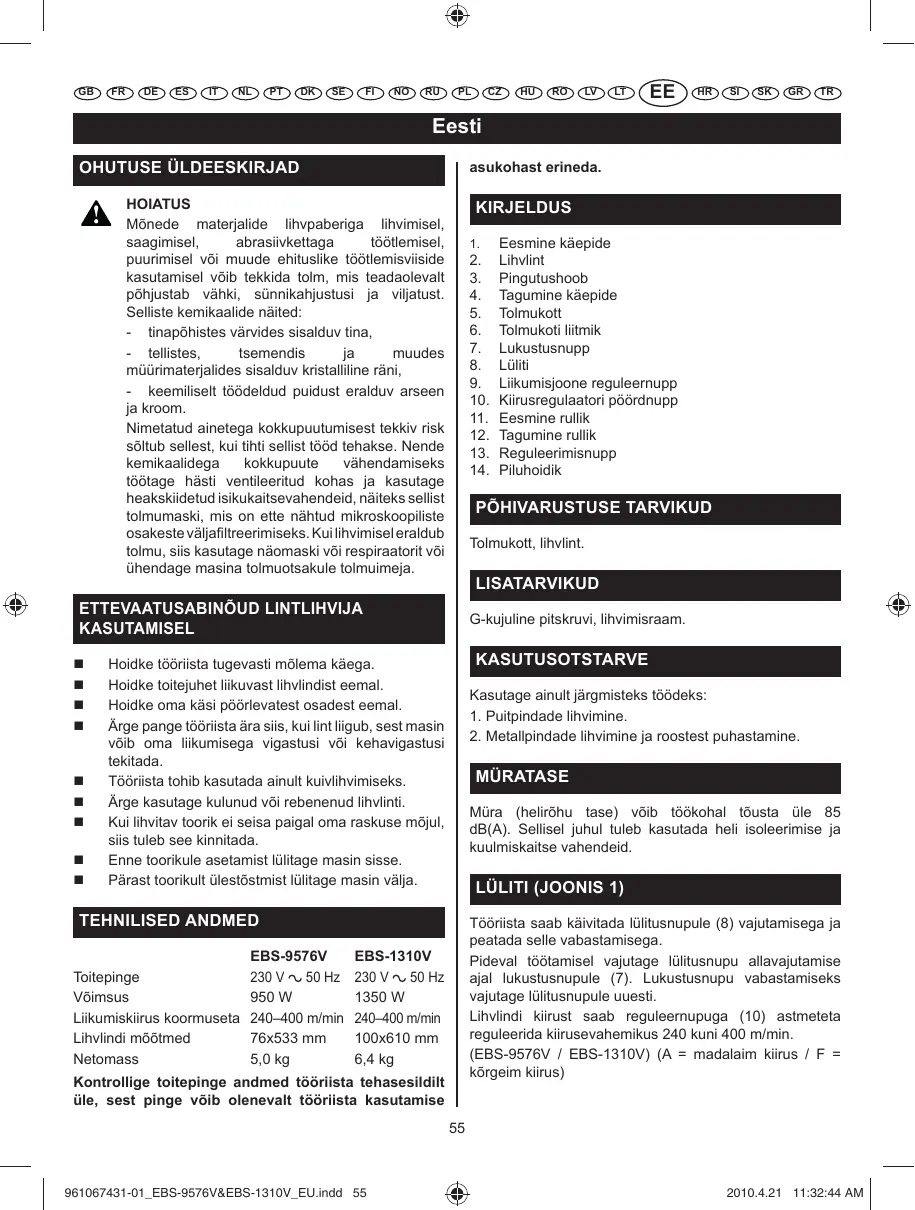

ETTEVAATUSABINOUD LINTLIHVIJA KASUTAMISEL

Hoidke tooriista tugevasti molema kaega.
Hoidke toitejuhet liikuvast lihvlindist eemal.
Hoidke omakasi pörlevatest osadest eemal.
- Arge pange tõöriista āra siis, kui lint liigub, sest masin võib omä liikumisega vigastusi või kehavigastusi tekitada.
Töörista tohib kasutada ainult kuivlihvimiseks.
Arge kasutage kulunud voi rebenenud lihvlinti.
Kui lihvitav toorik ei seisa paigal omara raskuse mojul, siis tuleb see kinnitada.
Enne toorikule assetamist lulitage masin sisse.
Pärast torikult ülestostmist lilitage masin välja.

TEHNILISED ANDMED

	EBS-9576V	EBS-1310V
Toitepinge	230 V ~ 50 Hz	230 V ~ 50 Hz
Võimsus	950 W	1350 W
Liiikumiskiirus koormuseta	240–400 m/min	240–400 m/min
Lihvlindi mõõtmed	76x533 mm	100x610 mm
Netomass	5,0 kg	6,4 kg

Kontrollige toitepinge andmed töriista tehasesildilt üle, sest pinge voib olenevalt töriista kasutamise

asukohast erineda.

KIRJELDUS

1. Eesmine käepide
2. Lihvlint
3. Pingutushoob
4. Tagumine käepide
5. Tolmukott
6. Tolmukoti liitmik
7. Lukustusnupp
8. Luliti
9. Liikumisjoone reguleernupp
10. Kiirusregulaatori poordnupp
11. Eesmine rullik
12. Tagumine rullik
13. Reguleerimisnupp
14. Piluhoidik

POHIVARUSTUSE TARVIKUD

Tolmukott, lihvlint.

LISATARVIKUD

G-kujuline pitskruvi, lihvmisraam.

KASUTUSOTSTARVE

Kasutage ainult jargmisteks toodeks:

1. Puitpindade lihimine.
2. Metallpindade lihvmine ja roostest puhastamine.

MÜRATASE

Mura (helirōhu tase) vōb tōkohal tōsta üle 85 dB(A). Sellisel juhul tuleb kasutada heli isoleerimise ja kuulmiskaitse vahendeid.

LULITI (JOONIS 1)

Töörista saab käivitada lülitunpule (8) vajutamisega ja peatada selle vabastamisega.

Pideval tootamisel vajutage lulitusnupu allavajutamise ajal lukustusnupule (7). Lukustusnupu vabastamiseks vajutage lulitusnupule uuesti.

Lihvlindi kiirust saab reguleernupuga (10) astmeteta reguleerida kiirusevahemikus 240 kuni 400m / min

(EBS-9576V / EBS-1310V) (A = madalaim kiirus / F = körgeim kiirus)

Eesti

TOLMUKOTT (JOONIS 2)

Puidu lihivisel tuleb kindlasti kasutada tolmukotti (5). Tolmukott on kull mahukas, aga seda tuleb siiski sagedasti tuhjendada. Tolmukoti taielikuks tuhjendamiseks tuleb avada selle tombelukk.

TAHELEPANU!

Metalli lihvmisel arge tolmukotti kasutage, sest siis voib sādemete tottu tekkida tulekahu oht.

LIHVLINDI VAHETAMINE (JOONIS 3 KUNI 5)

HOIATUS!

LIHVLINDI VAHETAMISEKS LÜLITAGE MASIN TOITEVÖRGUST KINDLASTI VÄLJA.

Pange masin kuli li ja tosteke hoob (3) üles, et eesmine rullik tagasi tommata ja lint pinge alt vabastada (joonis 3).
Tömmake lihvlint välja. Kui lint pārast hoova ülestostmieti vabane, siis lõdvendage reguleernupp (9) (joonis 4).
Pange kohale uus lihvlint.

MÄRKUS.

Lindi paigaldamisel seadke selle sisekuljel olev nool samasse suunda masinal oleva noolega.

Lukake hoob omalgasendisse tagasi (joonis 5).

TAHELEPANU!

Pange tāhele, et teie sōrmed vahele ei jäks.

LIHVLINDI LIKUMISJOONE SEADISTAMINE (JOONIS 6)

Lindi tõöiga saab suurendada, kui selle liikumise suund on ðigesti valja seadistatud.

Pörake tõriist tagurpidi ja hoidke seda kindlalt ühes käes, lulitage masin toole ja jalgige lihvindi likumist.

Jatke tooriist seisma ja reguleerige lihvlindi likumine nii valja, et lihvlindi serv on eesmise ja tagumise rulliku servadega uhes tasapinnas.

TAHELEPANU!

Kontrollige, et lihvlint ei hõrdu vastu tõriista korpust.

KASUTAMINE (JOONIS 7)

ARGEMINGILJUHULKATKEVENTILATSIOONIPILUSID KINNI, SEST NEED PEAVAD MOTORI PIISAVAKS JAHUTAMISEKS OLEMA AVATUD. VEENDUGE, ET TOORIKUS EI OLE NAELU EGA TEISI VÖRKEHI, MIS VOIVAD LIHVINDI KATKI REBIDA.

Hoidke toorista tugevasti molema kega. Lulitage masin sisse ja laske sellel saavutada maksimaalne likumiskirius. Seejarel pange masin sujuvalt tooriku pinale. Liigutage masinat edasi-tagasi. Arge availage masinale liigset survet. Toorista kaal on piisav, et sobivat survet avaldada. Liigne surparsib lihvmist, jtab ebauhtase pinna ja pohjustab nimasina kui kai lihvlindi liigset kulumist. Enne masina torikult ulestostmist lulitage masin valja.

KLAMBER

Valikvarustus)

Klambrit kasutatakse masina kinnitamiseks toöpingile siis,
kui masinat kasutatakse statsionaarselt.

LIHVIMISRAAMI PAIGALDAMINE JA REGULEERIMINE (JOONIS 8)

Pange lihvmisraam masinale, kasutades selleks nelja soont piluhoidikus (14).

Pörates reguleerkruvi vastupäeva saab lihvmisraami langetada ja arä vötta. Pöramisega päripäeva saab seda tõsta ja nii lihvmissugavust suurendada.

Lihvimisvoimet saab tappemalt reguleerida reguleerpoldi (13) põramisega.

HOOLDUS

Pārast kasutamist kontrollige töörist üle, et veenduda, kas see on täeliikult korras. Soovitatav on lasta töörista vahemalt uks kordaas Ryobi volitatud hoolduskeskuses pohjalikult āra puhastada ja maārida.

ÄRGEPUÜDKETEHAMINGEIDREGULEERTOIMINGUID SEL AJAL, KUI MOOTOR TÖTAB. ENNE VAHETATAVATE OSADE VÖI TARVIKUTE (LOIKETERA, LIHPABER JNE) VAHETAMIST, MASINA MÄARIMIST VÖI SELLEL TÖTAMIST UHENDAGE TOITEJUHE LAHTI.

HOIATUS!

Ohutuse ja tõokindluse tagamiseks tuleb parandustöld lasta teha VOLITATUD HOOLDUSKESKUSES voi MUUS PÄDEVAS HOOLDUSETTEVÖTTES.

Eesti

KESKKONNAKAITSE

Andke toore taaskasutuseks umbbertöttlemisele, mitte prugikogumise tavavorku. Töörista osad, tarvikud ja pakend tuleb aara sortida ning araanda keskkonnasobralikuks taaskasutuseks.

SÜMBOL

Tööristal kasutatakse järgmisi sümboleid. Enne masina kasutamist veenduge, et te teate nende tähendust.

V.

Hz.. Hertz

Vahelduvvool

W. Watt

n₀ . ilma koormuseta min-1. Porete vo'i lokide arv minutis

. Ohuhaire

CE CE-vastavus

Topeltisolatsoon

Lugege kasutusjuhendit

Kasutusest kórvaldamisel tuleb selleosadandataaskasutusekssumbertötlemisele, mitte tavajätmekaitlusvorku. Törörista osad, tarvikud ja pakend tuleb ára sortida ning ára anda keskkonnasObraliuks taaskasutuseks.
