EBS1310VFHG - Hiomakone RYOBI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Nauhiomakone
Merkki	RYOBI
Malli	EBS1310VFHG
Virransyöttö	230 V~50 Hz
Teho	1350 W
Kuormittamaton nopeus	240-400 m/min
Hiomanauhan koko	100 x 610 mm
Nettopaino	6,4 kg
Nopeuden säädin	Kyllä, säätöpyörä
Pölynkeräysjärjestelmä	Pölypussi mukana
Imusuutin	Kyllä
Kiinnityspuristin	Lisävaruste
Hiomakehys	Lisävaruste
Kaksinkertainen eristys	Kyllä
Käyttökohteet	Puun hiominen, ruosteisten pintojen puhdistus, metallien kiillotus
Huolto	Säännöllinen puhdistus, vuosittainen voitelu valtuutetussa huollossa
Takuu	24 kuukautta
Vaatimustenmukaisuusstandardit	CE

Usein kysytyt kysymykset - EBS1310VFHG RYOBI

Miten vaihtaa hiomanauha?

Irrota hiomakone pistorasiasta. Vedä vipua (3) vetääksesi eturullaa taaksepäin ja vapauttaaksesi kireyden. Poista vanha nauha. Aseta uusi nauha noudattaen nuolen suuntaa. Palauta vipu ja tarkista nauhan keskitys.

Miten nopeutta säädetään?

Käytä nopeudensäädintä (10), joka sijaitsee kahvassa. Käännä säätöpyörää asettaaksesi nopeus välille 240-400 m/min. Asento A vastaa miniminopeutta, F maksiminopeutta.

Miten pölypussia käytetään?

Kiinnitä pölypussi (5) imusuuttimeen. Käytä sitä vain puun hiontaan, älä metalliin (tulipalovaara). Tyhjennä pussi säännöllisesti vetoketjun kautta.

Voiko hioa metallia?

Kyllä, ruosteisille pinnoille ja metallien kiillotukseen. Huomio: Älä käytä pölypussia metallia hiottaessa kipinöiden vuoksi. Käytä hengityssuojainta.

Miten nauha keskitetään?

Aseta hiomakone ylösalaisin, käynnistä se ja tarkista kohdistus. Sammuta työkalu ja käännä keskityspyörää (9), kunnes nauhan reuna on linjassa rullien päiden kanssa. Varmista, ettei nauha hankaa runkoa vasten.

Mitä tehdä, jos nauha ei kiristy?

Jos vipu (3) ei riitä vapauttamaan kireyttä, löysää keskityspyörää (9) antaaksesi lisävälystä. Uuden nauhan asettamisen jälkeen kiristä pyörää tarvittaessa.

Miten kiinnityspuristinta käytetään?

Kiinnityspuristin on lisävaruste, jolla työkappale pidetään paikallaan, kun hiomakonetta käytetään kiinteänä työkaluna. Kiinnitä se työpöytään ja aseta työkappale.

Miten työkalu puhdistetaan?

Käytön jälkeen irrota työkalu pistorasiasta. Puhdista tuuletusaukot harjalla. Tyhjennä pölypussi. Täydellistä huoltoa varten vie työkalu kerran vuodessa valtuutettuun Ryobi-huoltoon.

Mitä lisävarusteita on saatavilla?

Vakiovarusteita ovat pölypussi ja hiomanauha. Lisävarusteina: kiinnityspuristin ja hiomakehys. Katso käyttöohjeesta yhteensopivat mallit.

Mikä on takuu?

Tämä Ryobi-tuote on 24 kuukauden takuulla valmistusvirheitä vastaan ostopäivästä alkaen. Kulutusosat (nauhat, pussit) ja virheellisestä käytöstä aiheutuneet vauriot eivät kuulu takuun piiriin.

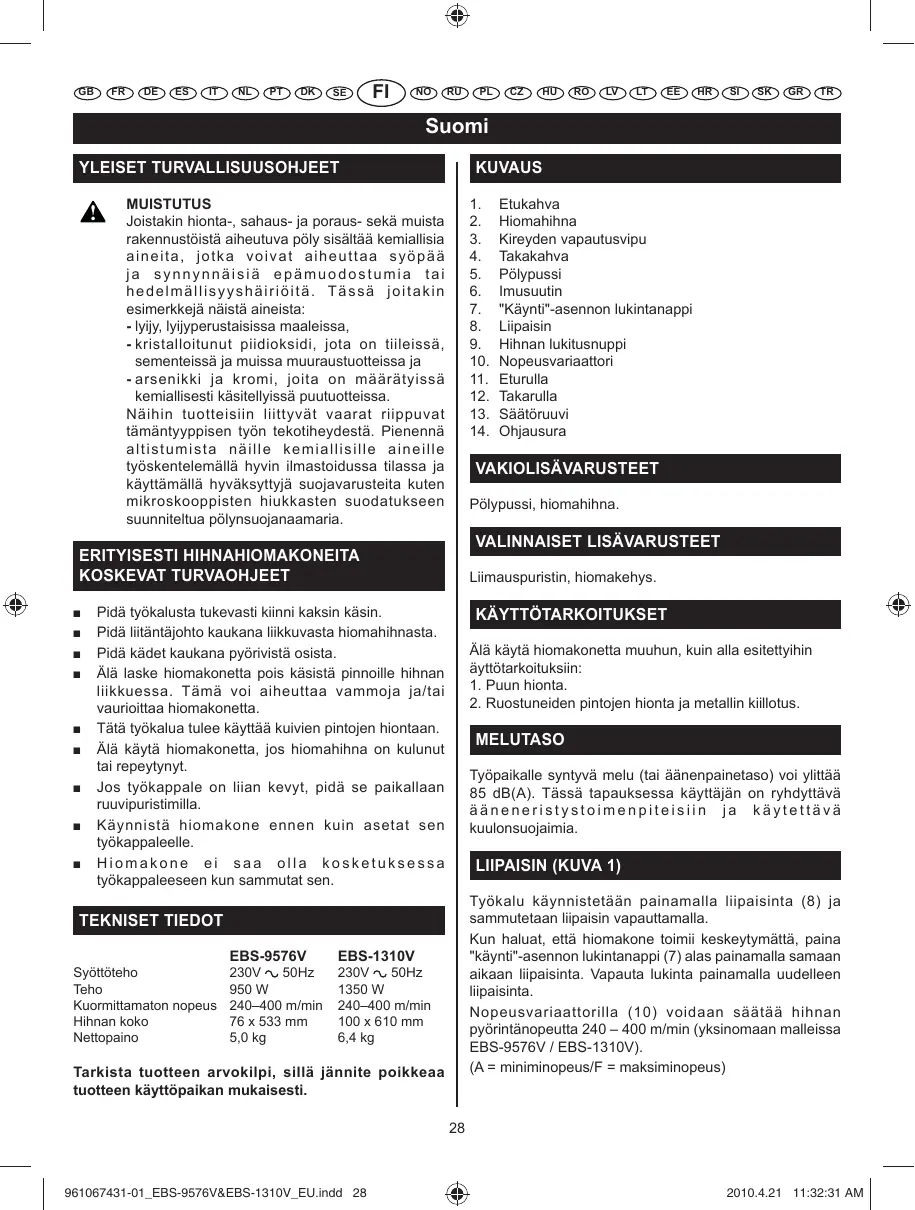

KÄYTTÖOHJE EBS1310VFHG RYOBI

Joistakin honta-, sahaus- ja poraus- sekä muista rakennustösta aiheutuva poly sisältaa kemiallisia aineita, jotka voivat aiheuttaa syöpää ja synnnynäisä epamuodostumia tai hedelmllisyyhäröitä. Tassä joitakin esimerkkeja näistä aineista:

• lyijy, lyijyperustaisissa maaleissa,
• kristalloitunut piidioksidi, jota on ttileissä, senteiissä ja muissa muurastuotteissa ja
• arsenikki ja kromi, joita on märätyssä kemialisesti käsitetlyssä puutuotteissa.

Naihin tuotteisin liittyvat vaarat riippuvat tamantyyppisen tyon tekotiheydesta. Pienenna altistumista naille kemialisille aineille tyoskentelemalla hyvin ilmastoidussa tilassa ja kayttamalla hyväksyttyja suojavarusteita kuten mikroskooppisten hiukkasten suudatuksen sunnetteltua polynsuojanaamaria.

ERITYISESTI HIHNAHIOMAKONEITA KOSKEVAT TURVAOHJEET

Pida tyokalusta tukevasti kiinni kaksin kasin.
Pida liiantajtohto kaukana liikkuvasta himahihnasta.
Pida kadet kaukana pyorivista osista.
- Åla laske biomakonetta pois kastista pinnoille hihnan liikkuessa. Tämä voi aiheuttaa vammoja ja/tai vauriöittaa biomakonetta.
Tata tyokalua tulee kayttaa kuivien pintojen hiontaan.
- Alä kayta biomakonetta, jos biomahihna on kulunut tai repeytynyt.
Jos tyokappale on liian kevyt, pidse paikallaan ruuvipuristimilla.
Kännista hiomakone ennen kuin asetat sentyokappaleelle.
Hiomakone ei saa olla kosketuksessa tyokappaleeseen kun sammutat sen.

TEKNISET TIEDOT

Syöttöteho

Teho

Kuormittamaton nopeus

Hihnan koko

Nettopaino

EBS-9576V

230V 50Hz

950W

240-400 m/min

76× 533mm

5,0 kg

EBS-1310V

230V 50Hz

1350 W

240-400 m/min

100 × 610 mm

6,4 kg

Tarkista tuotteen arvokilpi, sillä jannite poikkeaa tuotteen kayttöpaikan mukaisesti.

KUVAUS

1. Etukahva
2. Hiomahihna
3. Kireyden vapautusvipu
4. Takakahva
5. Polypussi
6. Imusuutin
7. "Känty"-asennon lukintanappi
8. Liipaisin
9. Hihnan lukitusnuppi
10. Nopeusvariaattori
11. Eturulla
12. Takarulla
13. Saatoruuvi
14. Ohjausura

VAKIOLISÄVARUSTEET

Polypussi, hiomahihna.

VALINNAISET LISAVARUSTEET

Lilmauspuristin, biomakehys.

KÄYTTÖTARKOITUKSET

Alä käytä biomakonetta muuhun, kuin alla esitettyihäytötkoituksiin:

1. Puun hionta.
2. Ruostuneiden pintojen hionta ja metallin killotus.

MELUTASO

Työpaikalle syntyvä melu (tai äenpainetaso) voi yllttä 85 dB(A). Tassā tapauksessa kättäjan on ryhdyttäva aaneneristystoenpiteisiin ja kättetattä kuolonsujaiaimia.

LIIPAISIN (KUVA 1)

Tyokalu kaynnistetaaan painamalla liipaisinta (8) ja sammutetaan liipaisin vapauttamalla.

Kun haluat, etta biomakone toimii keskeytmatta, paina "kaynti"-asennon lukintanappi (7) alas painamalla samaan aikaan liipaisinta. Vapauta lukinta painamalla uudelleen liipaisinta.

Nopeusvariaattorilla (10) voidaan saataa hihnan pyoirtanopeutta 240 - 400 m/min (yksinomaan malleissa EBS-9576V / EBS-1310V).

(A = miniminopeus/F = maksiminopeus)

Suomi

PÖLYPUSSI (KUVA 2)

Suosittelemme polypussin (5) kayttoa puita hiottaessa Vaikka polypssin kapasiteetti onkin suuri, on se sy tyhjentaa saannollisin valiajoin.

Kun vetokitju avataan polypussi voidaan puhdistaa sisapuolelta huolellisesti.

MUISTUTUS!

Alä kayta polypussia metallin hionnassa. Syntyvat kipinat voivat sytyttaa sen tuleen.

HIOMAHIHNAN VAHTAMINEN (KUVAT 3-5)

MUISTUTUS!

VARMISTA, ETTÄ HIOMAKONE ON IRROITETTU VERKKOVIRRASTA KUN POISTAT TAI ASENNAT HIOMAHIHNAA.

• Aseta hiomakone kyljelleen ja vegä vipua (3), jotta eturulla vetätyssisään ja hihna lóystyy (kuva 3).
  Vedä hihnasta sen poistamiseksi. Mikäli vivun vetäminen ei riitta hihnan lösyaämiselle, vapauta hihnan lukitusnuppia (9) (kuva 4).
  Asenna uusi hihna paikalleen.

HUOMAUTUS:

Varmista, etta hihnan sisäpuolella oleva nuoli osoittaa samaan suuntaan kuin hiomakoneessa oleva nuoli.

Työnnävipu alkuasentoonsa (kuva 5).

MUISTUTUS!

Varo, ettet nipistā sormia työn aikana.

HIHNAN LUKINTA (KUVA 6)

Hihnan oikea lukinta kohottaa sen kestoikä.

Aseta hiomakone ylosalaisin ja pida siita tukevasti yhdellä kaddella, kaynistä se ja tarkkaile hiomahihnan linjausta.

Sammuta tyokalu ja kiilaa hihna kaantamalla lukitusnpappa kunnes hihnan reuna linjautuu etu- ja takarullien reunoille.

MUISTUTUS!

Varmista, ettei hihna hankaa tyokalun sujakuoreen.

KÄYTTO (KUVA 7)

ÄLÄ PEITÄ TUULETUSAUKKOJA MOOTTORIN OIKEAN JÄAHTYMISEN SALLIMISEKSI.

VARMISTA,ETTEI TYÖKAPPALEESSA OLE NAULOJA TAI MUITA ESINEITÄ, JOTKA SAATTAVAT REPIÄ

HIHNAN.

Pida tyokalusta tukevasti kiinni kaksin kasin. Käynnistā hiomakone ja odota kunnes hiomahihna saavuttaa maksinopeuden. Aseta sitten hiomakone varovasti tyokappalee ja tee tyokulla edestakaisia likkeita. Alā pakota tyokalua: hiomakoneen paino kohdistaa riittāvan painovoian. Kohtuuton painovoima heikentäa hiomahihnan tehokkuutta, ehkäise tsaisen hionnan ja aiheuttaa seksa hiomahihnan etta tyokalun enennaikaisen kulumisen. Poista tyokalu aina tyokappaleelta ennen kuin sammutat sen.

LIIMAUSPURISTIN

(Valinnainen lisävaruste)

Kun tyokalua kaytetaan kiintean tyokalun rapaan, se voidaan pitaa paikallaan liimauspuristimella.

HIOMAKEHYKSEN ASENTAMINEN JA SÄÄTO (KUVA 8)

Aseta hiomakone kehykselle ja kiinnita se asettamalla nelja lovea ohjausuriin (14).

Poista biomakehys laskemalla sita hitaasti alas ja kaantamalla saatotruuvia vasemmalle. Hiomasyvyden kohottamiseksi nosta biomakehysta ylos kantaamalla saatotruuvia oikealle.

Tämä saatöruvi mahdollistaa hihnan hontatehokkuuden tarkan säädon (13).

HUOLTO

Varmista kayton jälkeen, etta tyokalu on hyvassä kunnossa.

On suositeltavaa, etta tyokalu viedaan vahintaan kerran vuodessa valtuutettuun Ryobi-huoltokesukseen voitelua ja puhistusta varten.

ÄLÄ TEE SÄTÖJÄ MOOTTORIN KÄYDESSÄ. IRROITA LIITÄNTÄJOHTO AINA VERKKOVIRRASTA ENNEN KUIN VAIHDAT LISÄVARUSTEITA TAI KULUNEITA.

YMPÄRISTÖNSUOJELU

Kierrata raaka-aineet, ala heita niita roskiin.
Lajittele jätteet ja vie romutettavat koneet, lisāvarusteet ja pakkausmaterialialit erikoisjatteille tarkoitettuun keräyspisteeseen.

Suomi

SYMBOLIT

Tyokalussa tai tassä kaskirjassa voi olla seuraavia symboleita. Varmistaudu siitä, etta ymmarrat niiden tarkoituksen ennen tyokalun kayttö.

V. Volti

Hz. Hertz

Vaihtovirta

W. Watti

Tyhjakyntinopeus min. Kierrosten tai likkeiden mara minuutissa

.Turvavaroitus

CE-vastaavuus

Kaksoiseristys

Lue kayttoohje

Alä heita raaka-aineita

kotitalousjatteisiin vaan vie ne kierratykseen.

Ymparistonsuojelun kannalta tyokalu, lisavarusteet

ja pakkaumsateriaali on lajiteltava.

Norsk

ALMENNE SIKKERHETSFORSKRIFTER

ADVARSEL

Izmantojiet tikai seit minetajam pielietojumam:

Tällä Ryobi-tuotteella on valmistusviat ja vialiset osat kattava vuoden (24 kk) takuu alkuperäseen ostokuittiin lat laskuun merkitysta ostopäivastä luikien.

Takuu ei kata normalista kulumisesta, epanormalista tai kielletysta kaytostai tai yikuormutukseta aieutunetae vahinkoja eika lāsavarusteita kuten akkuja, poltimotta,teria, pusseja jne.

Mikāli takuuaikana limaantuu toimintahāiriöṭa, vī purKAMATON tuote ostodotuksineen myyjällikkeeseen tai lahimpān Ryobíkeskuhusholamtoom.

Tama taku ei vaikuta viallisia tuotteita koskeviin lakiperusteisin oikeuksiin.

NO

GARANTI - VILKAR

Täm'an tiedotteen tärinataso on mitattu EN60745-standardien mukaisila testeilä, ja niita voidaan käyttaa verraatta laitetta toiseen. Sita voidaan käyttaa arviioaesta tarinavaikutusa. Ilmoitetu tärinataso vastaa laitteen paasialista käytötkoitsuja. Jos Laiteta kuikeni kätetytä muhun tarkoituksen, muilla lisaalteitta tai huanosti huollettuna, tärinataso saattaan pokita ilmoitetu staravo. Tama voi kasvattaa kokonaisaltistumista huomattavesti koko tyojakson kuelsea.

Täränan altistumistasa arvoitaaessu tulee huomioia ajat, jolloi laite on sammuttenu tai kun se on kaynissna, mutta sita e kalytä varsinaisen tyskentelyyn. Tama voi vahentaa kokonaisiltumista huomattavasti koko yojakson kuluessa. Kayta muitaktu sojuakinoja turvataksesi kayttajän tärānāvikutukseelta, kuten: houla laite ja lisaalaitteet, pida kätesi lampimina, organiso ytonkulku.

NO

ADVARSEL

Todistamme täten ja vastaamme yksin siita, etta tâma tuote on alla lueteltujen standardien ja standardois-asiakirjojen vaatimumen mukainen.
