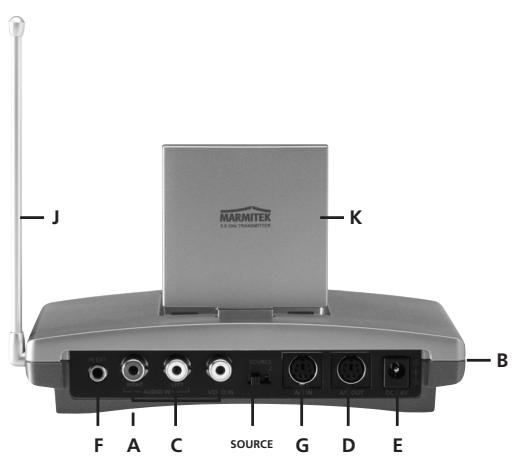

Figure 1 A/V TRANSMITTER

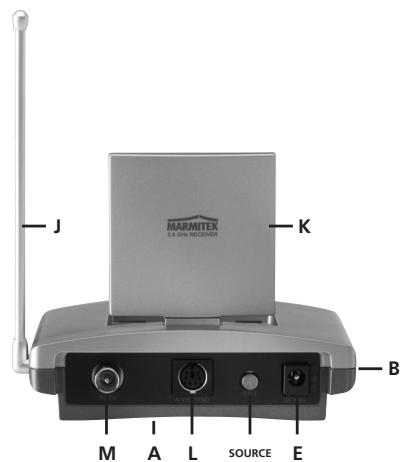

Figure 2 A/V RECEIVER

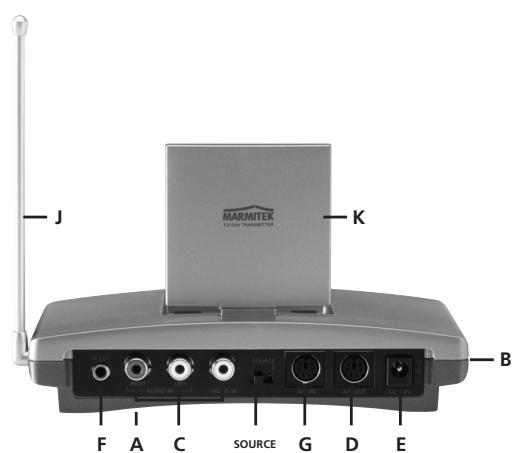

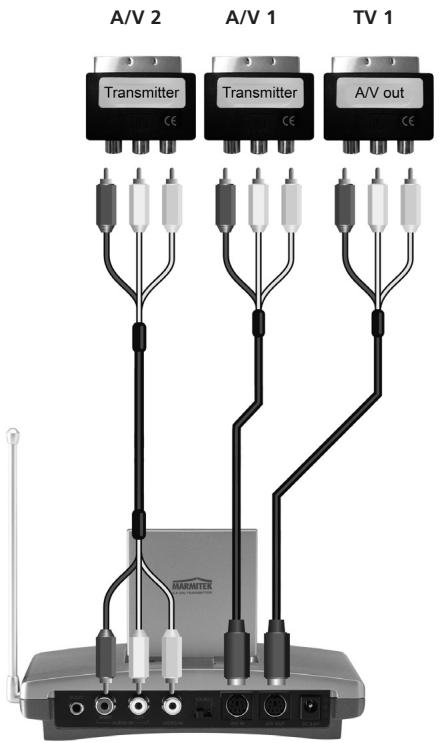

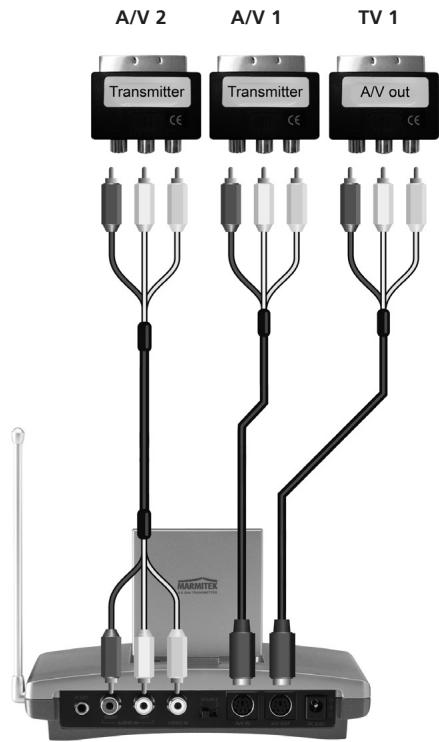

Figure 3 A/V TRANSMITTER

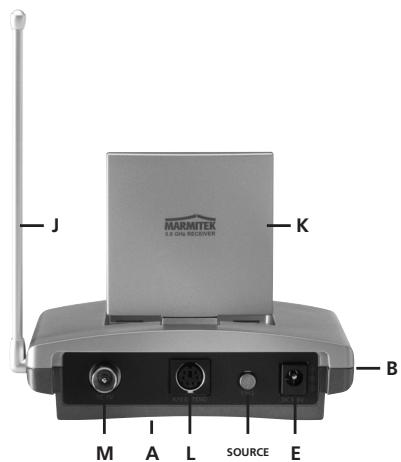

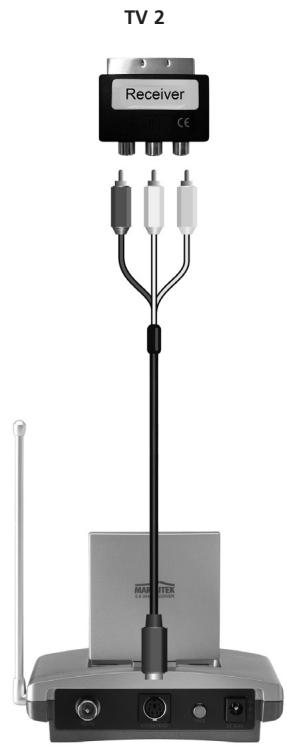

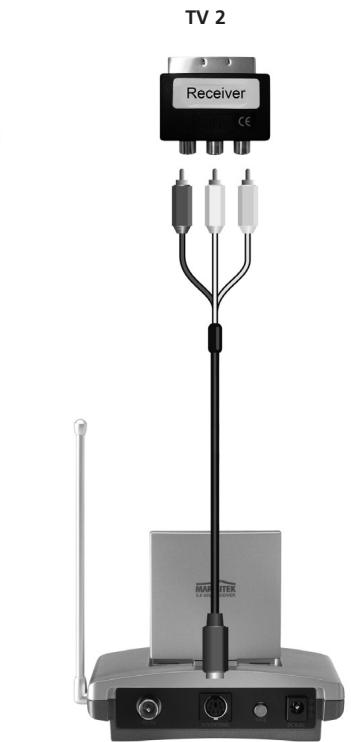

Figure 4 A/V RECEIVER

SAFETYWARNINGS

Afbeelding 1 A/V ZENDER

Afbeelding 2 A/V ONTVANGER

Afbeelding 3 A/V ZENDER

Afbeelding 4 A/V ONTVANGER

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeme hem nicht bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Het product nooit openmaken: de apparatuur bevat onderdelen waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies, komen alle garantie-bepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waaroor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Voedingsadapter: Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.

INHOUDSOPGAVE

1 INTRODUCTION 43
2 INHOUD VAN DE VERPAKKING 43
3. INSTALLATIE VAN DE ZENDER (TRANSMITTER) 44
4. INSTALLATIE VAN DE ONTVANGER (RECEIVER) 44
5. INSTALLATIE VAN DE IR VERLENGERKABEL 45
6. AFSTellenVAN DE GigaVideo570TM SET 45
7. INSTALLATIE VAN DE GigaVideo570™ OP DE PC 45
8. GEBRUK VAN DE GigaVideo570TM SET 46
9. VEEL GESTELDE VRAGEN 46
10 TECHNISCHE GEGEVENS 48

1. INTRODUCTION

Gefeliciteerd met de aankoop van de Marmitek GigaVideo570™! Hiermee kut u het signala van uw Videorecorder,DVD-speler, DVD-recorder, satellitontvanger, set top box, PC enz. draadloos maar uw (tweede) TV sturen. U kut 2 bronnen gelijktijdig aansluiten en eenvoudig schakelen:tussen beiden signalen, zonder ompluggen. Met de GigaVideo570™ kut u ook films van uw PC draadloos versturenaar de TV in de huis- of sloapkamer, MP3 audio vers-turenaar uw Hifi systeem en baby- of patientenbewaking realiseren met behulp van uw videocamera. Met de ingebouwde infrarood verlenging kut u uw AV apparaten met uw eigena afstandsbediening blijven bedieren en schakelen:tussen de twee aangesloten bronnen, vanuit de ruimte waar u TV kijk! Door de gebruikte 5,8GHz frequentie heeft u normal gesproken geen last van storingen van bijvoorbeeld een draadloos (WiFi) netwerk of een magnetron.

2. INHOUD VAN DE VERPAKKING

1. Zender (transmitter).
   1 Ontvanger (receiver).
   2 Voedingsadapters.
   1 IR Verlengerkabel met 3 LEDs.
   1 3,5 mm jackplug / tulp adapter (audio).
   3 Mini-DIN / tulp kabels (wit / rood / geel).

1 Tulpkabel (wit / rood / geel).
2 Scart adapters (gelabeld Transmitter).
1 Scart adapter (gelabeld Receiver).
1 Scart adapter (gelabeld AV OUT).
1 Gebruiksaanwijzing.

3. INSTALLATIE VAN DE ZENDER (TRANSMITTER).

Zie afbeelding 1 en 3.

Op de zender können tweete AV apparaten worden aingesloten en een lokale TV.

1. Zet de aan/uit schakelaar [B] op 'OFF'.
2. Sluit de tulp/tulp kabel aan op 'AV IN 2' (C) of de Mini-Din/tulp kabel op 'AV IN 1' [G] van de zender.
3. Verbind de tulpstekkers van deze kabel met het A/V apparaat waarvan u het signal wilt uitzenden. Zorg ervoor dat de kleuren van de stekkers en de ingangsbussen met elkaar overeenkomen. Wonneer het A/V apparaat is voorzien van een scart aansluiting dan kurz u de zender ook hierop aansluiten met behulp van de meegeleverde scart adapter met het label 'TRANSMITTER'.
4. Om het AV apparaat ook op 'TV1' (uw lokale TV) aan te sluiten,plaatst u een Mini-DIN/tulp kabel:tussen de 'AV OUT' van de zender en uw 'TV1'. Wannerdeze TV is voorzien van een scart aansluiting dan kut u de zender ook hierop aansluiten met behulp van de meegeleverde scart adapter met het label 'AV OUT'.
5. Zet de kanaalschakelaar [A] (A-B-C-D) op 'A'.
6. Steek de plug van een van de voedingsadapters in de 'DC ingang' [E] op de weiterijde van de zender en steek hierna de voeding in het stopcontact (230V-50Hz). Gebruik uitsluitend de bijgeleverde adapter!
7. Zet de aan/uit schakelaar [B] op 'ON'.
8. Zet de zender op een gemakkelijke plaats, möglichk rondon vrij. Richt de schotelantenne [K] met de vlakke (binnen)zijde in de richting van de plaats waar u de ontvanger wilt opstellen.
9. Klap de staafantenne [J] aan de zijkant ophoog.
10. Herhaal stap 1 t/m 3 voor het installereren van het tweede A/V apparaat en zet verzolgens de aan/uit schakelaar [B] waar op 'ON'.

Videosignal en S-VIDEO signaal

De aansluiting op dechterzijde van de zender is geen S-VIDEO aansluiting. U kurz waarom geen S-VIDEO signalen aansluiten op de Marmitek GigaVideo570™ maar alleen een 'gewoon' videosignaal. Heeft u alleen een S-VIDEO uitgang beschikkaar op uw AV apparaat of PC (te herkennen aan eenkleine ronde mini DIN stekker met 4 pennen), dan kurz u gebruik maken van de Marmitek S-VIDEOaar composiet videoadapter (art.no.09388,niet meegeleverd).

4. INSTALLATIE VAN DE ONTVANGER (RECEIVER).

Zie afbeelding 2 en 4.

1. Zet de aan/uit schakelaar [B] op 'OFF'.
2. Sluit de Mini-din/tulp kabel aan op de uitgangen op de zichterzieje van de ontvanger [L].
3. Verbind de andere kant van deze kabel met de AV ingang van TV2 of de videorecorder. Zorg ervoor dat de kleuren van de stekkers en de ingangsbussen met elkaar overeenkomen. Wanner de TV is voorzien van een scart aansluiting dan kurz u de zender ook hierop aansluiten met behulp van de meegeleverde scart adapter met het label 'RECEIVER'.

Tip: De GigaVideo570 set is voorzien van een modulator. Hiermee(Int) u de ontvanger ook via een antennekabel aansluiten op uw TV. Dit is ideaal wanner uw TV Niet voorzien is van een SCART ingang (antennekabel Niet meegeleverd). Verbind de GigaVideo570 met uw TV toestel via de RF uitgang [M]. Bij het gebruik van de RF uitgang dient u uw TV af te stemmen op kanaal 36.

1. Steek de plug van de overgebleven voedingsadapter in de DC ingang [E] op de weiterijde van de ontvanger en steek hierna de voeding in het stopcontact (230V-50Hz). Gebruikuitsluitend de bijgeleverde adapter!
2. Zet de aan/uit schakelaar [B] op 'ON'.
3. Zet de kanaalschakelaar [A] (A-B-C-D) op A.
4. Zet de ontvanger op een gemakkelijke en zo möglichk rondon vrije plaats, b.v. boven op de TV.

Richt de vlakke (binnen)zijde van de schotelantenne [K] in de richting van de zender.
8. Klap de staafantenne [J] aan de zijkant ophoog.

5. INSTALLATIE VAN DE IR VERLENGERKABEL.

1. Sluit de bijgeleverde IR Verlengerkabel aan op de ingang [F] aan dechyterzijde van de zender (zie afbeelding 3).
2. Verwijder het schutvel van een van de IR LEDs. Plaats deze IR LED op het IR venster van het A/V apparatus dat u wilt bedieren. Druk deze nog Niet te vast aan. Alvorens de IR LED definitief te bevestigen is het raadzaam de werkig te controleren. Richt THAT met uw originele afstandsbediening op het venster aan de voorzijde van de ontvanger en kies bijvoorbeeld enkele kanalen. Indien het A/V apparatusaat Niet reageert, kan het+zijn dat de IR LED Niet op de juiste plaats is aangebracht. Bij sommige toestellen is deplaats kritisch. Herhaal deze procedure voor hetplaatsen van de tweede IR LED op het andere aangesloten A/V apparatusat.
3. De derde IR LED kut u gebruiken voor het bedieren van een eventueleerde A/V apparatusat. Gebruikt u deze IR LED Niet, verwijder deze dan nooit!

6. AFSTELLEN VAN DE GigaVideo570TM SET.

Zorg ervoor dat uw A/V apparatuur is ingeschakeld.

Indien de ontvanger op uw TV is aangesloten met de tulpluggen en/of scartadapter: Schakel de TV waarop u de ontvanger heeft aangesloten over maar het TV kanaal, behorende bij de A/V ingang waarop u de ontvanger aangesloten heeft. Dit doet u bij de meeste toestellen door het intoetsen van de 0 of A/V toets. U krijgt nu direct beeld. De TV hoeft voor het aansluiten via 'A/V IN' nooit kanalen te zoeken.

Indien de ontvanger op uw TV is aangesloten op de RF uitgang:

Schakel de TV waarup de ontvanger heeft aangesloten over maar het TV kanaal 36.

Door de hoge freiagentie is het signaal enigszins richtingsgevoelig. De antennes zijn waar zodanig ontworpen dat u deze in alle richtingen kunt draaien. Voor een optimale ontvangst dieren dekleine schotelantennes [K] 'elkaar aan te kijknen'. Soms+kennen reflecties optreden. Verschuif de zender of ontvanger dan iets.

De maximum afstand:tussen zender en ontvanger is afhankelijk van deplaatselijke

omstandigheden, maar is gemiddeld tot 30m, door vloeren en muren. Heeft u problemen met het ontvangen van een goed signalaal, lees dan hoofdstuk 9: veel gestelde vragen.

7. INSTALLATIE VAN DE GigaVideo570™ OP DE PC.

De GigaVideo570™要去 worden aangesloten op de 'TV-out' of 'Video-out' van uw PC. Meestal zit deze aansluiting op de grafische kaart. Het signal dat u要去 aanbieden is een zogenaamd 'composiet videosignal'. Dit worden ook wel 'CVBS' genoemd.

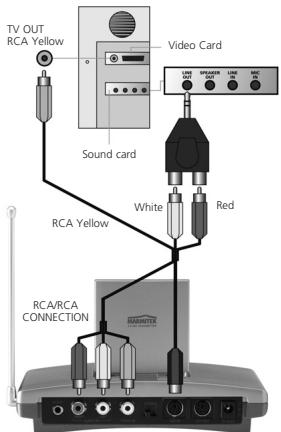

De aansluiting op uw grafische kaart kan er als volgt uitzien (zie afbeelding 5): Aansluiten op PC kan met zowel tulp/tulp op AV2 als met tulp/mini-din op AV1

Image 5

- Gele tulpaansluiting (RCA Geel)

Indien uw PC over deze aansluiting beschikt, kurz u de gele plug van de bijgeleverde tulp kabelrechtstreeks op de gele tulpaansluiting van uw zender aansluten.

DIN-plug (S-VIDEO)

Als uw grafische kaart over de S-VIDEO-aansluiting beschiktkest u de zender nicht rechtstreeks aansluiten op uw PC maar heeft u een verloopkabeltje nodig. Dit verloopkabeltje 'maakt' van uw S-VIDEO-signaal een composiet videosignaal. Dit verloopkabeltje worden vrijwel aktijd meegeleverd als u een grafische kaart (of PC) met 'TV-out' koopt en is ook leverbaar via uw Marmitek-dealer (Zie afbeelding 6; Art.nr.09388).

TV Out

Marmitek

(S-video)

S-video composite video adapter (art.no.09388

Afbeelding 6

Op sommige types PC past het standard kabeltje Niet. In dit geval kutu het Beste contact opnemen met de leverancier van de grafische kaart. Voor gebruik van de TV-OUT' moet een aantal instellingen in het menu van de grafische kaart gewijzigd worden. Dit is uiteraard per PC en besturingsystem verschillend, maar in de regel is het zo dat de juiste mode geselecteerd moet worden. In dit geval dus 'composite', 'CVBS' of 'PAL-B/G'. Waarschijnlijk kutu in de handleiding van uw PC of grafische kaart terugvinden hoe dit moet. Gezien de vele verschlende typen grafische kaarten konnen wij u hierbij Niet helpen.

8. GEBRUIK VAN DE GigaVideo570TM SET.

1. Zorg ervoor dat uw AV apparatusaat is ingeschakeld.
2. Schäkel de TV waarop u de ontvanger heeft aangesloten over maar het TV kanaal, behorende bij de A/V ingang waarin u de ontvanger geplugd—heeft. Dit doet u bij de meeste toestellen door het intoetsen van de 0 of A/V toets. U krijgt nu direct beeld. De TV hoeft voor het aansluiten via 'A/V IN' nooit kanalen te zoeken. Wanner u gezbruik maakt van de modulator [M], is dit kanaal 36.
3. Vervolgens kunt u met de originele afstandbediening uw A/V apparaat bedieren door deze op het IR venster van de ontvanger of het IR venster van uw A/V apparaat teRCTen.
4. Op de zender konnen 2 externe AV apparaten worden aangesloten.

Selecteren van de bron.

Bij 'TV2' (waar de ontvanger op is aangesloten), kut u van bron wisselen door minimaal 8 seconden een willekeurige knop van een afstandsbediening (bv. van uw TV of AV apparaat) ingedrukt te houden. Ook kan de bron worden geschakeld door de SOURCE knop (S) op dechterzijde van de ontvanger voor ongeveer 5 seconden in te drukken. Bij 'TV1' (waar de zender op is aangesloten), kut u van bron wisselen door de knop SOURCE (S) (aan dechterzijde van de zender) in de juiste positie te zetten zodat het apparaat overschakelt.

U(Int)knt onafhankelijk van het signala op TV1' een signala voor 'TV2' kiezen.

Ik heb geen signala ontvangst.

• Controller of de kanaalschakelaar [A] van zowel ontvanger als zender indezelfde stand staan.
• Controller of beide units op 'ON' staan [B].
• Controller of de TV op de juiste AV ingang is ingesteld.

Het ontvangen signaal is zwak.

Probeer een ander kanaal (A, B, C of D; let erop dat beiden units op hetzelfde kanaal blijven ingesteld).
- Verplaats de zender en/of de ontvanger uit de onmiddelijkke omgeving van de aangesloten AV apparaten. Deze können het bereik beinvoeden.
U zit aan de rand van het bereik.
- De positie van de zender en/ of ontvanger ieets veranderen kan al helpen.

Het beeld en geluid is perfect, maar het IR retoursignal werkt nicht.

Neem de volgende aanwijzingen in acht:

• Houd er rekening mee dat afhankelijk van de lokale omstandigheden het 5,8GHz AVI signal van der ker dan het 433MHz signal van de IR ontvanger. Test eventuel met korte afstanden
• Controller of de IR LED correct is aangesloten op de zender.
• Controller of de IR LED correct is aangebracht op het IR venster van uw AV apparatus.

Ik heb wel beeld maar geen geluid.

• De GigaVideo570™ kan analoge stereosignalen versturen, zoals bijv. Dolby Surround. Digitale systemen zoals bijvoorbeeld Dolby 5.1 of Dolby Digital können nicht worden verstuurd.
• U heeft een S-VIDEO (Mini-DIN) signal rechtsstreeks aangesloten met een S-VIDEO kabel op de zender. Dit is Niet möglich, u dient de meegeleverde kabels te gebruiken en aan te sluiten op de scart of tulp uitgang van uw AV apparatusat.

Veroorzaakt de GigaVideo570™ een conflict met mijn draadloze netwerk (WLAN) ?

Nee, WiFi.maakt gebruik van de 2,4Ghz frequentieband. De GigaVideo570 maakt gebruik van de 5,8GHz frequentieband. In die gezallen waar een 2,4GHz videozender storing ondervindt van bi voorbeeld een WiFi netwerk kan de GigaVideo570 juist de oplossing zich.

Kunnen meerdere ontvangers met elkaar gebruikt worden?

Ja, erhter het te ontvangen signaal za op alle ontvangers hetzelfde zich.

Kunnen meerdere zenders met elkaar worden gecombineerd?

U kunt maximaal 4 zenders gebruiken in combinatie met een ofeer ontvangers. Hiervoor+zijn 4 verschillende kanalen instelbaar. Het infrarood retourkanaalECHter is Niet verschillend instelbaar en za door heel het systemen samenwerken. Zenders en ontvangers van de GigaVideo570TM zich Niet compatibel met videozenders die op 2,4GHz frequentrieband werken.

Kijk dan op www.marmitek.com.

Voeding:	230VAC/50Hz, 7.2VDC 250mA.
Frequentie:	A/V: 5,8GHz, 4 kanalen (A, B, C, D).
AV uitgang:	3x tulp (AV OUT 1xCDio 2x Audio).
RF uitgang PAL-B/G:	zender 36
RF uitgang PAL-I:	zender 48
Video uitgang:	1Vpp (type) / 75Ω
Audio output:	1Vpp (type) / 600Ω
Audio:	Stereo.
Afmeting:	92x58x20mm.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrift voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met nicht-geschemden huishoudelijk afval. Dit symbool geeft aan dat het product apart要去en worden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de waarvoort door de landelijkje ofplaatselijk overheid

aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voormeer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatelijkke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze GigaVideo570 voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlij 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit

RICHTLUN 2004/108/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 15 december 2004 betreffende de onderlinge aanpassing van de wetgevingen van de lidstates inzake electromagnetische compatibiliteit

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur
