MANUALE UTENTE GIGAVIDEO 570 MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
  Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
  Non aprire mai il prodotto: nell'apparecchio ci sono parti che potrebbero provocare pericolose scosse elettriche. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
  In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per danni consequencesi ad eccezione della responsabilità civile sui prodotti.
• Alimentatore: collegare l'alimentatore alla presa di corrente solamente dopo ave controlo che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Non utilizzato mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.

SOMMARIO

1 INTRODUZIONE 35
2 CONTENUTO DELL'IMBALLO 35
3. INSTALLAZIONE DELL'EMITTENTE (TRANSMITTER) 36
4. INSTALLAZIONE DEL RICEVITORE (RECEIVER) 36
5. INSTALLAZIONE DEL CAVO DELLA PROLUNGA IR 37
6. MESSA A PUNTO DEL GigaVideo570TM 37
7. INSTALLAZIONE DEL GigaVideo570™ SUL PC 37
8. USO DEL GigaVideo570TM 38
9. DOMANDE FREQUENTI 38
10 DATI TECHNICI 40

1. INTRODUZIONE

Congratulazioni per l'acquisto del Marmitek GigaVideo570™! Con quello si può inviare sono filo il segnale del Suo videoregistratore,lettore DVD, registratore DVD,ricevitore satellitare,set top box (apprecchio contente il convertitore e il decodificatore), PC, ecc. al Suo (secondo) TV. E' possibile collegare 2 fonti contemporaneamente e cambiare lavoramente tra i due segnali, sono cambiare spine. Con il GigaVideo570™ si può essere Inviare sono filo dei film dal Suo PC al TV nel soggiorno o nella camera da letto, inviare MP3 audio al Suo sistema HiFi e create la sorveglianza di bimbi o pazienti tramite il Suo videoregistratore. Con la prolonga infrarossi incorpora si può continuare a gestire i Suoi apparecchi AV con il Suo proprio telecomando e cambiare tra le due fonti collegate dallo spazio dove sta guardando la TV. Grazie alla banda di fre-quenza di 5,8 GHz normalmente non si è disturbato da una rete senza fili (WiFi), o microonda.

2. CONTENUTO DELL'IMBALLO

1 Emittente (transmitter).
1 Ricevitore (receiver).
2 Alimentatori.
1 Prolunga IR con 3 LED.
1 3,5 mm jackplug / adattatore (audio).
3 Cavi Mini-DIN / RCA (bianco / rosso / giallo).

1 Cavo RCA (bianco / rosso / giallo).
2 Adattatori scart (marcati Transmitter).
1 Adattatore scart (marcato Receiver).
1 Adattatore scart (marcato AV OUT).
1 Istruzioni per l'uso.

3. INSTALLAZIONE DELL'EMITTENTE (TRANSMITTER).

Vedi immagini 1 e 3.

1. Mettere l'interruttore ON/OFF (B) su 'OFF'.
2. Collegare il cavo RCA/RCA al "AV IN 2" (C) o il cavo MiniDin/RCA al "AV IN 1" (G) del trasmettitore.
3. Collegare le spine RCA di quello cavo con l'apparecchio A/V del quale Lei vuole emetteril segnale. Assicurarsi che i colori delle spine e dei connettori di ingressso corrispondano. Se l'apparecchio A/V è dotato di un collegamento scart, si piùanche collegare l'emittente con quello per mezzo dell'adattatore scart marcato 'TRANSMITTER'.
4. Per collegare l'apparecchio AVanche con 'TV1'(Suo. TV locale), bisogna mettere un cavo Mini -DIN/RCA tra 'AV OUT' dell'emittente e la sua 'TV1'. Se questa TV è dotata di un collegamento scart, vi si piùanchescollegare I'emittente con questo per mezzo dell'adattatore scart marcato 'AV OUT'.
5. Mettere il commutatore multicanale (A) (A-B-C-D) su 'A'.
6. Inserire la spina di uno degli alimentatori nell'ingresso DC (E) nel lato posteriore dell'emittente e poi inserire l'alimentatore nella presa (230V-50Hz). Utilizzare esclusivamente l'alimentatore fornito!
7. Mettere l'interruttore ON/OFF (B) su 'ON'.
8. Mettere l'emittente in unippo comodo, se possibile libero intorno. Puntare il ricevitore satellitaire (K) con il dato piatto (interno) nella direzione delippo dove Lei vuole mettere il ricevitore.
9. Ribaltare l'antenna a sbarra (J) al lato versus l'alto.
10. Ripetere passo 1 - 3 per l'installazione del secondo appearecchio A/V e di seguito mettere l'interruttore ON/OFF (B) su 'ON'.

Segnale video e S-VIDEO

Il collegamento nel dato posteriori dell'emittente non è un collegamento S-VIDEO, perché non si possono collegare segnali S-VIDEO sul Marmitek GigaVideo570™ ma soltanto un segnale video 'normale'. Se Lei ha soltanto un'uscita S-VIDEO disponibile sul Suo apparecchio AV o PC (riconoscibile alla piccola spina tonda mini DIN con 4 spinotti), bisogna utilizzare il Marmitek S-VIDEO verso l'adattatore video accopiato (art. no. 09388, non fornito).

4. INSTALLAZIONE DEL RICEVITORE (RECEIVER).

Vedi immagini 2 e 4.

1. Mettere l'interruttore ON/OFF (B) su 'OFF'.
2. Collegare il cavo MiniDin/RCA alle uscite sul lato posteriore del ricevitore [L].
3. Collegare l'altro estremo di quello cavo con l'ingresso AV del TV2 o del videoregistratore. Assicurarsi che i colori delle spine e dei connettori di ingresso corrispondano. Se la TV è dotata di un collegamento scart, vi si più auche collegare l'emittente per mezzo dell'adattatore scart marcato 'RECEIVER'.

Consiglio: il set Giga Video570 è stato fornito di un modulatore con cui si può essere collegare il ricevitore al vs. tevisoretramite un cavo di antenna. Questo è molto ideale in caso di un tevisore senza ingresso Scart (cavo di antenna non fornito). Collegare il GigaVideo 570 al vs. tevisoretramite l'uscita RF [M]. Quando si usa l'uscita RF si deve sintonizzare il canale 36.

1. Inserire la spina dell'alimentatore rimanente nell'ingresso DC (E) al lato posteriore del ricevitore e di seguito inserire l'alimentatore nella presa (230V-50Hz). Utilizzare esclusivamente l'alimentatore fornito!
2. Mettere l'interruttore ON/OFF (B) su 'ON'.
3. Mettere il commutatore multicanale (A) (A-B-C-D) su 'A'.
4. Mettere il ricevitore in unippo comodo, libero, possibilmente intorno, p.e. sopra la TV. Puntare il lato piatto (interno) dell'ridgevitore satellitare (K) nella direzione dell'emittente.
5. Ribaltare l'antenna a sbarra (J) a lato, verso l'alto.

5. INSTALLAZIONE DELLA PROLUNGA IR.

1. Collegare la prolunga IR all'ingresso (F) al lato posteriori dell'emittente (vedi imagine 3).
2. Togliere la protezione di uno dei LED IR. Mettere quello LED IR sulla finestra IR dell'appareccchio A/V da gestire. Non applicarlo più per bene. Prima di fissare il LED IR definitivement, si consiglia di verificare se funziona. Per ciò PDTare il telecomando originale sulla finestra al lato anteriore del ricevitore e scegliere alcuni canali. Se I'appareccchio A/V non reagisce, cui è essere che il LED IR non è stato applicato al posto giusto. Per alcuni applicecchi il posto è critico. Ripetere quella procedura per I'applicazione del secondo LED IR sull'alto apparecchio A/V collegato.
3. Eventualmente si può utilizzare il terzo LED IR per la gestione di un terzo apparecchio A/V. Se questo LED IR non viene utilizzato, non toglierlo mai.

6. MESSA A PUNTO DEL GigaVideo570™.

Assicurarsi che l'apparecchio AV sua acceso.

Se il ricevitore è stato collegato al vs. teilevisore con i connettori RCA e/o l'adattore Scart: Scegliere sulla TV alla cui avete collegato il ricevitore il canale TV che appartiene all'ingresso AV al cui avete collegato il ricevitore. Nella maggior parte dei casi si deve premere il tasto 0 o AV; ora appeare direttamente un'immagine. La TV non deve mai cercare i canali prima del collegamentotramite "AV IN".

Se il ricevitore è stato collegato al vs. tevisore tramite l'uscita RF:

Sintonizzare il canale 36 sul tevisore al cui avete collegato il ricevitore.

Causa l'alta frequenza, il segnale è leggermente direzionale. Percò le antennne sono fatto in modo che possano essere girate in tutte le direzioni. Per una ottima ricezione i piccoli ricevitori satellitari (K) dovrebbero "guardarsi". A volte possono esserci delle riflessioni. In quello caso spostare leggermente l'emittente o il ricevitore.

La distanza massima tra emittente e ricevitore dipende dalle circostanze locali, ma è normalmente fino a 30 mt,attraverso pavimenti e muri. Se avete problemi con la risizione di un buon segnale, leggere capitolo 9: domande frequenti.

7. INSTALLAZIONE DEL GigaVideo570™ SUL PC.

Il GigaVideo570™ deve essere collegato al 'TV-out' o 'Video-out' del Suo PC. Normalmente quello collegamento si trovava sulla carta grafica. Il segnale che Lei deve dare è unosi detto "segnale video accoppiato",anche chiamato 'CVBS.

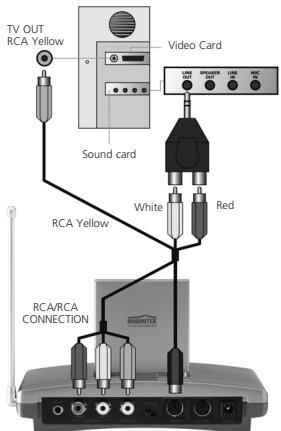

Il collegamento sulla Sua carta grafica può essereosi (vedi imagine 5):Collegare al PC è possibile sia con RCA/RCA come con RCA/MiniDin ad AV1.

- Collegamento RCA giallo

Se il Suo PC ha Anything collegamento, si può essere la spine gialla del cavo RCA fornita direttamente con il collegamento giallo della Susa emittente.

Spina DIN (S-VIDEO)

Se la Sua carta grafica ha un collegamento S-VIDEO non si può collegare l'emittente direttamente al Suo PC, ma ci vuole un

Image 5

cavo adattatore. Questo cavo trasforma il Suo segnale S-VIDEO in un segnale video accopiato. Normallymente questo cavo viene fornito se Lei compra una carta grafica (o PC) con 'TV-out', ma lo più auche comprare dal Suo fornitore Marmitek (Vedi imagine 6, Art. Nr. 09388).

TV Out

Marmitek

(S-video)

S-video composite video adapter (art.no.09388

Imagine 6

Il cavo adattatore standard non va con alcuni tipi di PC. In quello caso si deve contattare il fornitore della carta grafica. Per l'uso del 'TV-OUT' bisogna modificare alcune impostazioni nel menu della carta grafica. Naturalmente cambia per PC e peristema di gestione, ma in generale bisogna selezionare il modo giusto. Quindi, in quello caso 'accoppiate', 'CVBS' o 'PAL-B/G'. Probabilmente potra trovare nel manuale del Suo PC o carta grafica come fare. Visto la multitudine di tipi di carte grafiche, non possiamo aiutarla in quello.

Per la trasmissione di suono si può utilizzare l'uscita audio sulla carta audio del Suo PC, per mezzo del jackplug/adattatore RCA 3,5 mm.

8. USO DEL GigaVideo570™.

1. Assicurarsi che l'apparecchio A/V sia acceso.
2. Cambiare il canale della TV alla quale Lei ha collegato il ricevitore al canale della TV, apparente all'ingresso A/V nel quale Lei ha inserto il ricevitore. Per la maggiorationa degli apparecchi quello si fa premendo il tasto 0 o A/V. In quello modo compare subito l'imagine. Per il collegamentotramite 'AV-IN' la TV non ha bisogno di cercare canali.
3. Adesso si può gestire il Suo apparecchio A/V con il telecomando originale indirizzandolo sulla finestra IR del ricevitore o sulla finestra IR del Suo apparecchio A/V.

Quando si usa il modulatore [M], è il canale 36.

1. 2 Apparecchi AV esterni possono essere collegati con l'emittente.

Selezione della fonte.

Utilizzato 'TV2' (alla quale il ricevitatore è collegato), si può essere fonte tenendo premuto qualsiasi tasto di un telecomando (p.e. della Sua TV o del Suo apparecchio A/V) per min. 8 secondi.

Si più又能chéambiare fonte tenendo premuto per circa 5 secondi il tasto Source (S) sul lato posteriori del ricevitore. Presso "TV 1" (dove è stato collegato il trasmettitore) si più可能发生 il tasto Source (S - sul lato posteriori del trasmettitore) nella posizione giusta cosicché il disposittivo cambia fonte.

Indipendentelemente dal segnale su 'TV1' si più selezionare un segnale per 'TV2'

9. DOMANDE FREQUENTI.

Non ricevo un segnale.

• Verificare se il commutatore multicanale (A) del ricevitore e dell'emittente sono nella stessa posizione.
• Verificare se i due apparecchi sono accesi (B).
• Verificare se la TV è impostata sull'ingresso AV corretto.

Il segnale ricevuto è debole.

• Provare un altro canale (A, B, C o D; assicurarsi che i due apparechi rimangano impostati sullo stesso canale.
• Spostare l'emittente e/o il ricevitore dall'ambiente diretto degli apparecchi AV. Questi sono influiere sulla portata.

Lei si trov al limite della portata.
- Cambiare leggermente la posizione dell'emittente e/o del ricevitore.

L'immagine e il suono sono perfetti, ma il segnale di ritorno non funziona.

• Tenere conto del fatto che, dipendente dalle circostanze locali, il segnale 5,8 GHz AV vu superare il segnale 433MHz del ricevitore IR. Eventualmente provare con distanzi più corte.
• Verificare se il LED IR è stato collegato bene sull'emittente.
  Verificare se il LED IR è stato collegato bene sulla finestra del Suo apparecchio AV.

C'è l'imagine, ma non c'è suono.

• Il GigaVideo570™ può trasmettere segnali stereo analoghi, come p.e. Dolby Surround. Sistemi digitali come p.e. Dolby 5.1 o Dolby Digital non possono essere trasmessi.
  Lei ha collegato un segnale S-VIDEO (Mini-DIN) direttamente con un cavo S-VIDEO sull'emittente. Questo non è possible. Bisogna utilizzare i cavi forniti e collegarli all'uscita scart o RCA del Suo apparecchio A/V.

Il GigaVideo570™ causa un conflitto con la mia rete ricerca filo (WLAN)?

No, WiFi usa la banda di frequenza di 2,4 GHz. Il GigaVideo570 usa la banda di frequenza di 5,8 GHz. Proprio nei casi in cui un trasmettitore video è disturbato da per esempio una rete WiFi, il GigaVideo570 può essere la perfetta soluzione.

Si possono utilizzare più ricevitori insieme?

Si, perché il segnale sare lo stesso su tutti i ricevitori.

Si possono combinare più emettenti?

Si possono utilizzare massimo 4 emittenti in combinazione con uno o più ricevitori. Si possono utilizzare 4 canali diversi. Il canale di ritorno a infrarossi, pero, non si può impostare diversamente e lavorera con tutto ilsystema. Trasmettitori e ricevitori del GigaVideo570TM non sono compatibili con i trasmettitori video che operano nella banda di frequenza di 2,4 GHz.

Avete ulteriori domande? Consultare www.marmitek.com.

10. CARATTERISTICHE TECNICHE

GigaVideo570TM EMITTENTE (TRANSMITTER)

Portata:	Fino a 100m in aria libera, fino a 30m attraverso pareti e soffitti.
Alimentazione:	230VAC/50Hz, 7.2VDC 320mA.
Frequenza:	AV: 5,8GHz, 4 canali (A, B, C, D).
	IR: 433.92 MHz.
Ingresso AV:	1x MiniDin (AV IN)
	1x 3x RCA (AV IN 1x Video 1x Audio)
Uscita AV:	1x Mini-DIN (AV OUT)
Ingresso Video:	1Vpp (typ) 75Ω
Ingresso Audio:	1Vpp (typ) 600Ω
Audio:	Stereo.
Dimensioni:	140x100x140mm (con antenna ribaltata in su)

GigaVideo570™ RICEVITORE (RECEIVER)

Alimentazione:	230VAC/50Hz, 7.2VDC 250mA.
Frequenza:	A/V: 5,8GHz, 4 canali (A, B, C, D).
Uscita A/V:	3x RCA (AV OUT 1xCDio 2x Audio)
Uscita RF PAL-B/G:	trasmettitore 36
Uscita RF PAL-I:	trasmettitore 48
Uscita Video:	1Vpp (type) / 75Ω
Uscita Audio:	1Vpp (type) / 600Ω
Audio:	Stereo.
Dimensioni:	92x58x20mm.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltto insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire sa quiesta prodotti sua le altre apparecchiature elettriche ed elettroniche mediante le specifici che strutcolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire zhope potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più detca lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi viviamo a contattare gli enti pubblici di za, il servizio di smaltimento rifi uti o il negazio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il GigaVideo570 è conforme ai requisiti essenziali ed altre disposizioni relative alla Direttiva :

Direttiva 1999/5/CE del Parlamento europeo e del Consiglio, del 9 marzo 1999, riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità

DIRITTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGlio del 15 dicembre 2004 concernte il ravicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche
