BEDIENUNGSANLEITUNG GIGAVIDEO 570 MARMITEK

GEBRAUCHSANLEITUNG 11

GUIDE UTILISATEUR 19

MODO DE EMPLEO 27

MANUALE D'ISTRUZIONI 35

• Um Kurzschluss vorzubeugen,这点s Produktitte ausschlieBlich innerhalb des Hause und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht geben oder nahe eines Bades, SchwimmbaDES usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Das Produkt niemals öffnen: Das Gerät enthalt Bestandteile mit lebensgeführlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zwick keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Netzadapter: Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel niemals an, wenn diese beschädigt sind. In thisem Fall behnern Sie Kontakt mit ihrem Lieferanten auf.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.

INHALTSÜBERSICHT

1 EINFUHRUNG 11
2 VERPACKUNGsinhalt 11
3. INSTALLATION DES SENDERS (TRANSMITTER) 12
4. INSTALLATION DES EMPFÄNGERS (RECEIVER) 12
5. INSTALLATION DES IR VERLÄNGERUNGSKABELS 13
6. EINSTELLLEN DES GigaVideo570TM SETS 13
7. INSTALLATION DES GigaVideo570TM AN DEN PC 13
8. GEBRAUCH DES GigaVideo570™ SETS 14
9.HAUFIG GESTELLTE FRAGEN 15
10 TECHNISCHE DATEN 16

1. EINFUHRUNG

Herzlichen Glückwunsch zum Erwerb des Marmitek GigaVideo570™! Mit diesen Gerät konnen Sie das Signal Ihres Videorekorders, DVD-Players, DVD-Recorders, Satellitenempfängers, Rechners, Ihrer Set Top Box usw. drahtlos zu Ihr dem (Zweit-) Fernseher versenden. Sie konnen 2 Quellen gleichzeitig anschließen und zwischen beiden Signalen einfach und ohne umstecken schalten. Mit dem GigaVideo570™ konnen Sie zudem这部电影 von Ihr dem PC drahtlos zu Ihrern Fernseher im Wohn- oder Schlafzimmer versenden, MP 3 Audio zu Ihr hem HiFi-System versenden und Baby- oder Patientenüberwachung mit Hilfe Ihrer Videokamera realisieren. Die eingebaute Infrarot-Veränderung ermöglich Ichnen, ihre AV Geräte wie gewöhnt mit ihrer eigenen Fernbedienung weiter zu bedieren und von dem Raum aus, in dem Sie fernsehen, zwischen den zwei angeschlossenen Quellen zu schalten! Durch die verwendete 5,8Gz Frequenz entstehen normalerweise keine Störung von beispelsweise einem drahtlosen (WiFi) Netzwerk oder Mikrowelle.

2. VERPACKUNGsinhalt

1 Sender (Transmitter).
1 Empfänger (Receiver).
2 Speisungsadapter.
1 IR Verländerungskabel mit 3 LEDs.

1 3,5 mm Mini-Jack / Cinch Adapter (Audio).
3 Mini-DIN / Cinch Kabel (weiß / rot / gelb).
1 Cinch-Kabel (weiß / rot / gelb).
2 Scart Adapter (etikettiert Transmitter).

1 Scart Adapter (etikettiert Receiver).

1 Gebrauchsanleitung.

1 Scart Adapter (etikettiert AV OUT).

3. INSTALLATION DES SENDERS (TRANSMITTER).

Siehe Abbildungen 1 und 3.

An den Sender konnen zwei AV Geräte und ein lokaler Fernseher angeschlossen werden.

1. Stellen Sie den EIN/AUS Schalter [B] auf 'OFF'.
2. SchlieBen Sie das Cinch/Cinch Kabel an den 'AV IN 2' (C) an, oder das Mini-Din/Cinch Kabel an 'AV IN 1' [G] des Senders.
3. Verbinden Sie die Cinch-Stecker这点es Kabels mit dem A/V Gerät, von wo aus Sie das Signal versenden möchten. Bewirken Sie, dass die Farben der Stecker und der Eingangsbuchsen miteinander korrespondieren. Ist Ihr A/V Gerät mit einem Scart-Anschluss ausgestattet, so konnen Sie den Sender auch mit Hilfe des mitgelieferten Scart-Adapters mit dem Label 'TRANSMITTER' daran anschließen.
4. Um das A/V Gerät auch an den 'TV1' (Hauptfernseher) anzuschließen, bringen Sie ein Mini -DIN/Cinchkabel zwischen dem 'AV OUT' des Senders und Ihr dem 'TV1' an. Wenn dieser Fernseher mit einem Scart-Anschluss ausgestattet ist, so konnen Sie den Sender auch mit Hilfe des mitgelieferten Scart-Adapters mit dem Label 'AV OUT' daran anschließen.
5. Stellen Sie den Kanalschalter [A] (A-B-C-D) auf 'A'.
6. Stecken Sie den Stecker eines der Speisungsadapter in den 'DC Eingang' [E] auf der Rückseite des Senders und dann den Speisungsstecker in die Steckdose (230V-50Hz). Verwenden Sie ausschließlich den mitgelieferten Adapter!
7. Stellen Sie den EIN/AUS Schalter [B] auf 'ON'.
8. Stellen Sie den Sender an einem flexiblen Ort auf, möglichst rundherum frei. Richten Sie die Parabolantenne [K] mit der flachen (innen) Seite in Richtung des gewünschten Aufstellortes Ihr's Empfängers.
9. Klappen Sie die sich seitlich befindende Stabantenne [J] hoch.
10. Wiederholen Sie die Schritte 1 bis einschließlich 3 zur Installation des zweiten A/V Geräts und stellen Sie daraufhin den EIN/AUS Schalter [B] wieder auf 'ON'.

Video-Signal und S-VIDEO Signal

Der Anschluss an der Senderrückseite ist kein S-VIDEO Anschluss. Auf Grund dessen können Sie keine S-VIDEO Signale an den Marmitek GigaVideo570™ anschließen, sondern nur ein 'normales' Video-Signal. Haben Sie nur einen S-VIDEO Ausgang an Ihr dem AV Gerät oder PC frei (an einem kleinen, runden Mini DIN Stecker mit 4 Stiften zu erkennen), dann konnen Sie vom Marmitek S-VIDEO zum Composite Video-Adapter Gebrauch machen (Art.- Nr. 09388, nicht im Lieferumfang enthalten).

4. INSTALLATION DES EMPFÄNGERS (RECEIVER).

Siehe Abbildungen 2 und 4.

1. Stellen Sie den EIN/AUS Schalter [B] auf 'OFF'.
2. Schließen Sie das Mini-DIN/Cinch Kabel an die Ausgänge an der Rückseite des Empfängers [L] an.
3. Verbinden Sie die andere Seite diesen Kabels mit dem AV Eingang des TV2 oder des Videorekorders. Bewirken Sie, dass die Farben der Stecker und der Eingangsbuchsen miteinander korrespondieren. Ist der Fernseher mit einem Scart-Anschluss ausgestattet, so können Sie den Sender auch mit Hilfe des mitgelieferten Scart-Adapters mit dem Label 'RECEIVER' daran anschließen.

Tipp: Das GigaVideo570 Set ist mit einem Modulator ausgestattet. Mit thisem konnen Sie den Empfänger auch über ein Antennenkabel an ihren TV anschließen. Das ist ideal, wenn Ihr TV nicht mit einem SCART-Eingang ausgestattet ist (Antennenkabel nicht mitgeliefert). Verbinden Sie den GigaVideo570 über den RF Ausgang [M] mit ihrem TV. Bei Verwendung des RF Ausgangs müssen Sie den TV auf Kanal 36 abstimmen.

1. Stecken Sie den Stecker des übrig gebliebenen Speisungsadapters in den DC Eingang [E] auf der Rückseite des Empfängers und dann den Speisungsstecker in die Steckdose (230V-50Hz). Verwenden Sie ausschließlich den mitgelieferten Adapter!
2. Stellen Sie den EIN/AUS Schalter [B] auf 'ON'.
3. Stellen Sie den Kanalschalter [A] (A-B-C-D) auf A.
4. Stellen Sie den Sender an einem flexiblen und rundherum möglichst freien Ort auf, z.B. über Ihrlem Fernseher. Richten Sie die Parabolantenne [K] in Richtung des Senders.
5. Klappen Sie die sich seitlich befindende Stabantenne [J] hoch.

5. INSTALLATION DES IR VERLÄNGERUNGSKABELS.

1. Schlieben Sie das mitgelieferte IR Verlängerungskabel an den sich auf der Rückseite des Senders befindenden Eingang [F] an (Siehe Abbildung 3).
2. Entfernen Sie die Schutzfolie von einem der IR LEDs. Kleben Sie diese IR LED an das IR Fenster des A/V Geräts, welche Sie bedieten möchten. Drücken Sie diese noch nicht fest an. Wir empfehlen vor definitiver Befestigung der IR LEDs, um die Funktionstüchtigkeit zu kontrollieren. Richten Sie deshalb ihre Original-Fernbedienung auf das Fenster an der Vorderseite des Empfängers und wahren Sie z.B. ein paar Kanäle an. Sollte Ihr A/V Gerät nicht reagieren, so könnte es sein, dass die IR LED nicht an der richtigen Stelle angebracht ist. Bei manchen Geräten erfordert die Anbringungsstelle große Genauigkeit. Wiederholen Sie den Anbringungsvorgang der 2en IR LED an dem anderen, angeschlossenen A/V Gerät.
3. Die dritte IR LED können Sie zur Bedienung eines möglichen, dritten AV Geräts verwenden. Sollten Sie eine LED nicht verwenden, so daß diese jedoch nicht entfernt werden.

6. EINSTELLEN DES GigaVideo570™ SETS.

Schalten Sie Ihr(e) AV Gerä(t)e ein.

Wenn der Empfänger mit den Cinch-Steckern und/oder dem Scartadapter an ihren TV angeschlossen ist:

Schalten Sie den TV, an den Sie den Empfänger angeschlossen haben, auf den TV-Kanal um der zum A/V Eingang gehört. Bei den meisten Geräten drücken Sie hierzu die 0 oder A/V Taste. Sie empfangen jetzt direkt Bild. Der TV muss zum Anschlieben über 'A/V EIN' niemals Kanäle suchen.

Wenn der Empfänger an ihren TV über den RF Ausgang angeschlossen ist:

Schaltet den TV, an den Sie den Empfänger angeschlossen haben, auf den TV Kanal 36 um.

Durch die hohe Frequenz ist das Signal ein weniger richtungsempfindlich. Die Antennen sind auf Grund dessen so entworgen, dass Sie diese in alle Richtungen verdrehen konnen. Für einen optimalen Empfang mussen die klinen Parabolantennen [K] 'einander ansehen'. In manchen Fällen kann Rückstrahlung auftreten. Verschieben Sie den Sender oder Empfänger dann ein frei.

Der maximale Abstand zwischen Sender und Empfänger hangt von den örtlichen Gegebenheiten ab, beträgt jeder durchschnittlich bis zu 30m, durch Wände und Decken hindurch. Stellt der Empfang eines gute Signals ein Problem dar,lesen Sie dann Kapitel 9:*häufig gestellte Fragen.

7. INSTALLATION DES GigaVideo570™ AN DEN PC.

Der GigaVideo570™ muss an den 'TV-Out' oder 'Video-Out' Ihres PC angeschlossen werden. Meistens befindet sich dieser Anschluss auf der Grafikkarte. Das benötigte Signal ist ein so genannten 'Composite Video-Signaal'. Mann nennt es auch 'CVBS'.

Der Anschluss auf ihrer Grafikkarte kann folgendermaBen aussehen (Siehe Abbildung 5): Anschluss an den PC kann sowohl mit Cinch/Cinch an AV2, als auch mit Cinch/Mini-DIN an AV1 erfolgen.

Gelber Cinch-Anschluss (RCA gelb)

Besitzt Ihr PC diesen Anschluss, so können Sie den gelben Stöpsel des mitgelieferten Cinch-Kabels direkt an den gelben Cinch-Anschluss Ihr's Senders anschließen.

DIN-Stecker (S-VIDEO)

Besitzt ihre Grafikkarte einen S-VIDEO Anschluss, so konnen Sie den Sender nicht direkt an ihren PC anschließen, sondern benötigen ein Übergangskabel. Dieses Übergangskabel 'macht' von Ihr dem S-VIDEO-Signal ein Composite Video-Signal. Dieses Übergangskabel wird nahezu immer mitgeliefert, wenn Sie eine Grafikkarte (oder PC) mit 'TV-Out' kaufen und ist auch über ihren Marmitek Handler erhältlich. (Siehe Abbildung 6; Art.-Nr. 09388).

TV Out

(S-video) S-video composite video adapter (art.no.09388

Abbildung 6

Abbildung 5

An manche PC Marken passst das reguläre Kabel nicht. In diesen Falle erhnen Sie am besten mit dem Lieferanten der Grafikkarte Kontakt auf. Zur Verwendung des 'TV-OUT' müssen ein paar Einstellungen im Menu der Grafikkarte verändert werden. Diese sind selbstverständlich pro PC und Steuersystem unterschied, noch in der Regel muss ledigious die richtige Betriebsartwahl getroffen werden. In diesen Falle also 'Composite', 'CVBS' oder 'PAL-B/G'. Wahrscheinlich finden Sie in der Anleitung Ihres PC oder ihrer Grafikkarte wie dies vor sich gehen. Angesichts der vielen verschietenen Arten Grafikkarten können wir Ihnen hierbei nicht behilflich sein.

Zum Versenden des Tons können Sie den Audio-Ausgang auf der Soundkarte Ihr's PC nutzen. Hierzu besteht Sie den 3,5 mm Mini-Jack/ Cinch Adapter.

8. GEBRAUCH DES GigaVideo570™ SETS.

1. Schalten Sie Ihr A/V Gerät ein.
2. Schalten Sie den mit dem Empfänger verbundenen Fernseher auf den Fernsehersender um, der zum AV Eingang besteht, an den Sie den Empfänger angeschlossen haben Bei

den meisten Geräten müssen Sie hierzu die 0 oder die A/V Taste drücken. Sie empfangen nun direkt Bild. Der Fernseher muss vor dem Anschließen über 'A/V IN' niemals Kanäle suchen. Wenn Sie den Modulator [M] nutzen, ist der Kanal 36.

1. Sie können nunmehr mit ihrer Original-Fernbedienung Ihr A/V Gerät bedieren, indem Sie diese auf das IR Fenster des Empfängers oder das Ihres A/V Geräts*Richten.
2. An den Sender konnen 2 externe AV Geräte angeschlossen werden.

Selection der Quelle:

Am 'TV2' (woran der Empfänger angeschlossen ist) konnen Sie die Quelle wechseln, indem Sie mindestens 8 Sekunden lang eine x-beliebige Taste einer Fernbedienung (z.B. die Ihr's TV oder A/V Geräts) gedrückt halten.

Zudem kann die Quelle gewechselt werden, indem Sie die Source-Taste (S) auf der Rückseite des Empfängers, ca. 5 Sekunden lang drücken. Am 'TV1' (woran der Sender angeschlossen ist), können Sie die Quelle wechseln, indem Sie die Taste SOURCE (S) (an der Senderrückseite) in die richtige Position einstellen, sodass das Gerät umschaltet.

Sie können unabhängig vom Signal des 'TV1' ein Signal für 'TV2' wahren.

9. HÄUFIG GESTELLTE FRAGEN.

Ich empfange kein Signal.

• Überprüfen Sie, ob sich der Kanalschalter [A] von sowohl dem Empfänger wie auch dem Sender in der gleichen Position befindet.
• Überprüfen Sie, ob beiden Einheiten auf 'ON' stehen [B].
• Überprüfen Sie, ob der Fernseher auf den richtigen AV Eingang eingestellt ist.

Das Signal ist schwach.

• Versuchen Sie einen anderen Kanal (A, B, C oder D; halten Sie damit darauf auf, dass beiden Einheiten auf demselben Kanal eingestellt bleiben).
• Stellen Sie den Sender und/oder den Empfänger weg von der unmittelbaren Umgebung der angeschlossenen A/V Geräte. Diese können den Bereich beeinflussen.
• Sie befinden Sich am Rande des Bereichs.
• Eine andere Positionierung des Senders und/oder Empfängers kann schon halten.

Bild und Ton sind ausgezeichnet, das IR Retour-Signal Funktioniert jedoch nicht.

Achten Sie auf Nachfolgenden:

• Beachten Sie, dass das 5,8 GHz / A/V Signal abhängig von den örtlichen Gegebenheiten, weiter reichen kann als das 433MHz Signal des IR Empfängers. Testen Sie eventuell mit kürzeren Abständen.
• Überprüfen Sie, ob die IR LED korrekt an den Sender angeschlossen ist.
• Überprüfen Sie, ob die IR LED korrekt an das IR Fenster Ihr's A/V Geräts angebracht ist.

Ich empfange Bild aber keinen Ton.

• Der GigaVideo570™ kann analoge Stereo-Signale versenden, wie z.B. Dolby Surround. Digitalsysteme wie zum Beispiel Dolby 5.1 oder Dolby Digital können nicht versendet werden.
• Sie haben ein S-VIDEO (Mini-DIN) –Signal mit einem S-Video Kabel direkt an den Sender angeschlossen. Dies ist nicht möglich, Sie müssen die mitgelieferten Kabel verwenden und an den Scart- oder Cinch- Ausgang Ihres A/V Geräts anschließen.

LösderGigaVideo570TMeinenKonfliktmitmimemdrahtlosenNetzwerk(WLAN)aus?

Nein, WiFi nutzt das 2,4 GHz Frequenzband. Der GigaVideo570 nutzt das 5,8 GHz Frequenzband. Gerade in den Fällen, in denen ein 2,4 GHz Videosender von beispisseisen einem WiFi Netz gestört wird, kann der GigaVideo570 die Lösung sein.

Konnen verschiedene Empfänger unterinander verwendet werden?

Ja, das Empfangssignal wird jedoch auf allen Empfängern desselbe sein.

Konnen mehrere Sender miteinander kombiniert werden?

Sie können maximal 4 Sender, kombiniert mit einem oder mehreren Empfängern, verwenden. Hierdurch sind 4 verschiedene Kanäle einstellbar. Das Infrarot-Retoursignal kann jeder nicht entsprechlich eingestellt werden und wird im ganzen System Funktionieren. Sender und Empfänger des GigaVideo570™ sind nicht kompatibel mit Videosenden, die das 2,4 GHz Frequenzband nutzen.

Sie haben noch Fragen, die hier nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com.

TECHNISCHE DATEN

GigaVideo570TM SENDER (TRANSMITTER)

Reichweite:	Bis zu 100 m freies Feld, bis zu 30 m durch Wände und Deckenhindurch.
Speisung:	230VAC/50Hz, 7.2VDC 320mA.
Frequenz:	A/V: 5,8GHz, 4 Kanäle (A, B, C, D).
	IR: 433.92 MHz.
A/V Eingang:	1x Mini-DIN (AV EIN)
	1x 3x Cinch (AV EIN 1xVideo 2x Audio)
A/V Ausgang:	1x Mini-DIN (AV OUT)
Video Eingang:	1Vpp (Modell) 75Ω
Audio Eingang:	1Vpp (Modell) 600Ω
Audio:	Stereo.
Maße:	140x100x140mm (bei ausgeklappter Antenne)

GigaVideo570TM EMPFÄNGER (RECEIVER)

Speisung:	230VAC/50Hz, 7.2VDC 250mA.
Frequenz:	A/V: 5,8GHz, 4 Kanäle (A, B, C, D).
RF Ausgang PAL-B/G:	Sender 36
RF Ausgang PAL-I:	Sender 48
A/V Ausgang:	3x Cinch (AV OUT 1xCD 2x Audio)
Video Ausgang:	1Vpp (Modell) / 75Ω
Audio Output:	1Vpp (Modell) / 600Ω
Audio:	Stereo.
Maße:	92x58x20mm.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol verstehen ist nicht zusammen mit unsortingem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden sollen. Es liegt in ihrer Verantwortung,这点 Gerät und andere elektrische und elektronische Geräte

über die damit zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelingen zu entsorgen. Ordnungsgemäß Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benöttigen, wenden Sie sich bereits an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

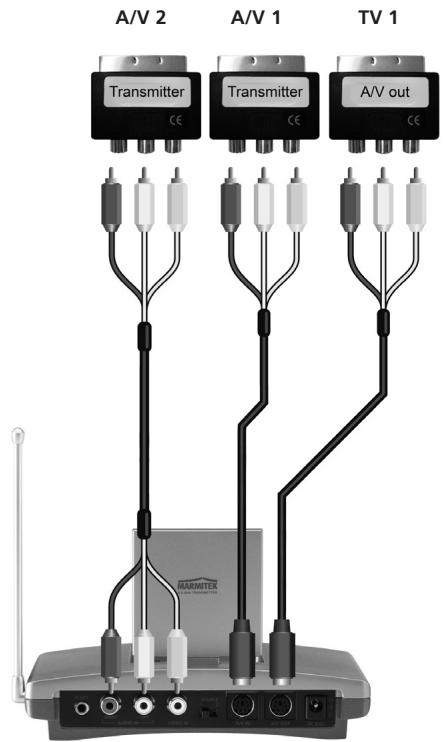

Image 1 EMETTEUR A/V

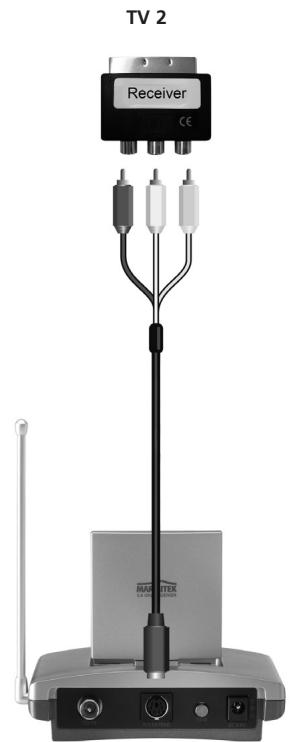

Image 2 RECEPTEUR A/V

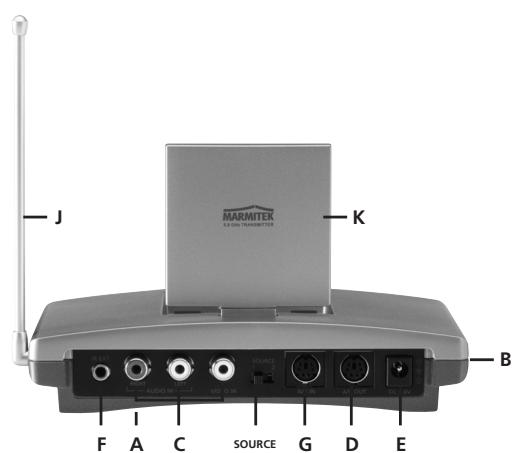

Image 3 EMETTEUR A/V

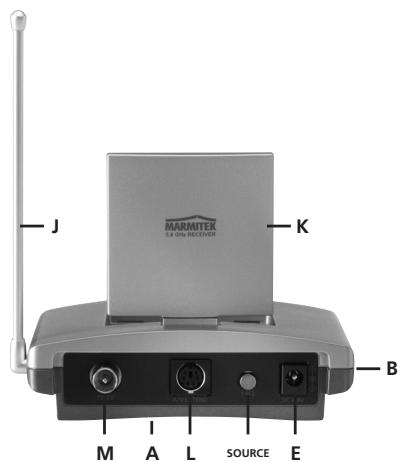

Image 4 RECEPTEUR A/V

AVERTISSEMENTS DE SECURITE

9. VEEL GESTELDE VRAGEN.

Hoefft uvragen die hierboven nicht beantwoord worden?

10. TECHNISCHE GEGEVENS.

GigaVideo570TM ZENDER (TRANSMITTER)

Bereik:	Tot 100m vrijeveld, tot 30m door muren en plafonds.
Voeding:	230VAC/50Hz, 7.2VDC 320mA.
Frequentie:	AV: 5,8GHz, 4 kanalen (A, B, C, D).
	IR: 433.92 MHz.
AV ingang:	1x Mini-DIN (AV IN)
	1x 3x tulp (AV IN 1xVideo 2x Audio
AV uitgang:	1x Mini-DIN (AV OUT)
Video ingang:	1Vpp (typ) 75Ω
Audio ingang:	1Vpp (typ) 600Ω
Audio:	Stereo.
Afmeting:	140x100x140mm (met uitgeklapte anteenne).

GigaVideo570™ ONTVANGER (RECEIVER)

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes GigaVideo570 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität

RICHTLINIE 2004/108/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektramagnetische Verträglichkeit

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten
