GEBRUIKSAANWIJZING FALCON BEGLEC

Wij danken U voor het kopen van dit JB Systems product. Om voordeel te halen uit alle möglichkheden die dit toestel biedt, raden wij U aan deze gebruiksaanwijzing zeer aandachtig te lezen.

FEATURES

• Multifunctionele Gobo flower op basis van een 250W ELC lamp.
• Prachtige en originele effecten dankzij speciale, buigbare reflector
• Gecombineerd kleur / gobo viel voorzien van 14 Gobo's + open:

8 enkelkleurige gobo's
4 glas gobo's
1tweekleuren gobo
1 vierkleuren gobo

• Ingebouwde programma's worden door de interne micro aangestuurd
• Kan volledig autonoom werkden dankzij ingebouwde programma's
• Meerderere effecten können samen in master/slave mode werken
• Kan via DMX512 worden aangestuurd (instelbaar via DIP-switches)

。Zoom
O Rotatie
Gobo keuze
Strobe/shaking

• Instelbare focus
• Ventilator koeling en electronische bescherming gegen oververhitting
• In blackout mode worden de lamp automatisch uitgeschakeld voor langere levensduur
• Via de optionele CA-8 controller können 3 functies bediend worden:

○ STANDBY: schakelt de blackout functie aan en UIT.
FUNCTION: "Fast mode": kiezen van meerdere strobo functies in

"Slow mode": kiezen van de gobo's

O MODE: snel of traag uitvoeren van de programma's

• Perfect voor clubs, pubs, party's en mobiele DJ's.

VOOR GEBRUIK

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

1. FALCON lichteffect
2. Stroomkabel
3. ELC 250W / 24V lamp
4. Metalen ophangbeugel
5. Twee draaiknoppen voor de ophangbeugel
6. Gebruiksaanwijzing

Belangrijke instructies:

• Spaar het milieu door de verpakking zo Veel möglichk te recycleren.
• Bewaar deze gebruiksaanwijzing zorgvuldig, ze zal U in de toekomst nog van pas komen. Geef, bij eventuele verkoop, deze gebruiksaanwijzing aan de(AP) eigenaar.
• Stel dit apparaat Niet bloot aan regen en vochtigheid om brand en elektrocutie te voorkomen.
• Zorg ervoor dat er geen vreemde metalen voorwerpen of vloeistoffen in het apparaat komen. Elektrocutie of slechte werkung kan het gevolg zich. Als er toch een vreemd voorwerp in het apparaat komt, trek de stekker dan onmiddelijk uit het stopcontact.
• Bevestig het apparaat op een goed geventileerde plaats, ver van ontbrandbare materialen en/of vloeistoffen. Respecteer een minimum afstand van 15cm tot de omringende muren.
• Dek geen enkele ventilatieopening af om oververhitting te voorkomen.
• Voorkom gebruik in een stoffige omgeving en reinig het apparaat regelmatig.
• De elektrische installmentie要去 door een vakman worden uitgevoerd.
• Om te voldoen aan de veiligheidsvoorschriften moet dit apparaat geaard worden.
• Open het apparaat Niet om elektrische schokken te voorkomen. Buiten de lamp zich er in het apparaat geen onderdelen die U zich kan verrangen.
• Als er problemen ontstaanijdens het gebruik van dit apparaat, stop dan onmiddelijk het gebruik ervan en contacteer uw dealer.

LAMP PLAATSEN/ERVANGEN

1. Schakel het apparaat uit en trek te stekker uit het stopcontact.
2. Wacht tot het apparaat afgekoeld is.
3. Gebruik een schroevendraier om het lampcompartment bovenaan het apparaat te openen. (ziezoek)
4. Binnenin ziet U een lampvoet. Trek deze voorzichtig maar buiten.
5. Trek de oude lamp uit de lampvoet. Trek hierbij Niet aan het snoer maar houd de lampvoet stevig vast!
6. Druk de neue ELC250W lamp op haarplaats terwijl U de lampvoet stevig vasthoud.

Opgelet! Raak de lamp of de binnenzijde van de reflector Niet met blote handen aan! Dit zar de levensduur van de lamp drastisch inkorten. Als U de lamp toch hebt aangeraakt, reinig ze dan met een doeke, gedrenkt in een beetje gedenatureerde alcohol. Droog de lamp nadien met een droge doek af.

1. Plaats de lamp nu terug op haarplaats in het lampcompartiment (zie Foto). Zorg ervoor dat de draden Niet aan de lamp raken.
2. Sluit het lampcompartment door middel van de 2 schroeven. Afgelopen!

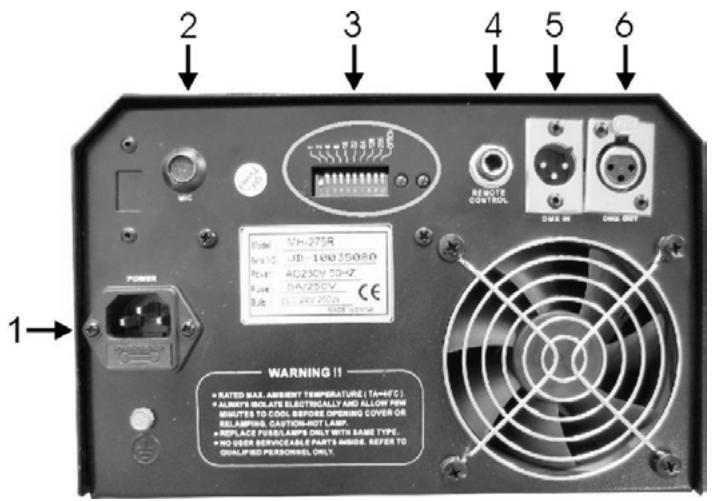

1. STROOMVOORZIENING: Sluit hier de stroomkabel aan.
2. INTERNE MICRO: wordt gebruikt om de ingebouwde programma's in het ritme van de muziek te latenten werken.
3. DIP SWITCHES: hiermeezet U het DMX beginadres van het apparaat. Kijk verder voor de werkwijze. Switch nr.10 zorgt voor het omdraien van de bewegingen. De rode ledlicht op als het apparaat aangeschakeld
   is. De groene ledlicht op in het ritme van de muziek.
4. JACK INGANG: Via deze 6.3mm jack aansluiting kan U een optionele CA-8 controller aansluten voor het bekomen van extra functies. (zie verder)
5. DMX INGANG: deze 3pin mannelijke XLR-aansluiting worden gezruikt voor het aansluiten van universele DMX-kabels. Deze ingang ontvangtijken instructies van een DMX-controller of van een ander "Falcon" licheffect (in master/slave mode).
6. DMX UITGANG: deze 3pin*vrouwelijk XLR-aansluiting worden gezruikt om de Falcon met het volgende DMX-apparaat in de keten te verbinden. In master/slave mode sluit U hier de volgende Falcon aan.

FOCUS AFSTellen:

Gebruik hetkleine draaiknopje bovenaan de Falcon om degobo's scherp af te stellen:

• Schakel de lamp van de Falcon aan.
• Draai het knopje een beetje losser (zie Foto) tot U het vooruit en acheruit kan bewegen.
• Draai de knop terug vast zodra de gobo's scherp zich.

PS: de gobo's zich niet op alle plaatsen even scherp.

DE FALCON BEDIEN:

1. één Falcon werkt selbstandig:

U hoeft het apparaat enkel aan te schakelen. Zorg tevens voor wat ritmische muziek.

De Falcon werkt nu automatisch op de maat van de muziek.

2. Twee ofeer Falcons in master/slave werking:

Verbind 2 ofeer Falcons met elkaar door middle van degelijke, gebalanceerde microfoonkabels (zoals bvb. once JB Systems code 7-0063). De Falcon waar er geen DMX-kabel toekomt za zich automatisch als master schakelen; de andere Falcons gedragen zich als slaven (slaves) en luisteren dus maar de master.

De stand van de DIP switches heeft hier absolutt geen belong! Enkel met DIP-switch nr.10 kan U de bewegingen van een, als slave geschakelde Falcon, omkeren.

Probeer dit en kijk of het effect verbetert. DIP-switch nr.10 heeft geen effect op de master.

3. Sluit de optionele CA8 controller aan voor meer contrôle:

De CA8 controller kan U enkel gebruiken in zichstandige of master/slave mode. Sluit de controller aan op de jack ingang van de eerste Falcon (master). Nu kan U de Falcons bedieren:

STANDBY TOETS:

Druk op denen toets om de blackout functie van alle aangesloten Eagles te bedieren. De LED is aan als de blackout functie actief is (blackout = geenlicht). Na ongeveer 30seconden worden de lamp automatischuitgeschakeld omhaar levensduur te verlungen.

- MODE TOETS: (snel / traag)

In FAST mode is de LED gedoofd. De bewegingen en het gobo/kleurenwiel werken in de maat van de muziek. Druk de toets om de LED aan te schakelen; de Falcon is nu in SLOW mode. De bewegingen reageren nog steeds op de

muziek maar het gobo/kleurenwiel worden nu bediend door de FUNCTION-toets.

FUNCTION TOETS: (strobe/next)

Er zijn 3 verschillende strobo funkties ter beschikking als U de FUNCTION-toets bedient verwijl de Falcon in FAST mode staat .(MODE led is UIT):

• Strobo met verschillende gobo's/kleuren
• Synchrone, witte strobo flitsen
• "Two-light" witte strobo flitsen

Als de Falcon in SLOW mode staat (MODE led is aan) dan zullen de kleuren en gobo's veranderen telkens U op de FUNCTION-toets drukt.

4. Aangestuurd door een universe DMX-controller:

Het DMX-protocol is een veel gebruikt signala om intelligente Lichtapparatuur te sturen. De DMX controller en alle DMX-apparatuur要去en en een lange keten verbonden worden. Dit gebeurt met gebalanceerde microfoonkabel van goede kwaliteit, voorzien van XLR M/F aansluitingen (Bvb. JB Systems ref. 7-0063). Om onvoorspelbaar gedrag, door interferenties, te vermijden dient men de keten af te sluiten met een watstand van 90 tot 120 . Gebruik nooit Y-splitter kabels, dit zal in geen geval werken!

leder apparaat in de DMX keten moet over een eigén startadres beschikken zodat het weet welke instructies voor hem bestemd+zijn.

- Het startadres instellen met de DIP-switches:

Op dechyterzijde van de Falcon ziet U dat de waarde van de eerste 9 DIP-switches overeen komt met een bepaalde waarde:

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9
Waarde	1	2	4	8	16	32	64	128	256

U kan deze waarden combineren om een startadres te bekomen:tussen 1 en 512:

Beginadres = 01

switch 1 = ON

waarden: 1

Beginadres = 05

switch 1 + 3 = ON

waarden: 1 + 4 = 5

Beginadres = 09

switch 1 + 4 = ON

waarden: 1 + 8 = 9

Beginadres = 13

switch 1 + 3 + 4 = ON

waarden: 1 + 4 + 8 = 13

···

Beginadres = 62

switch 2 + 3 + 4 + 5 + 6 = ON

waarden: 2 + 4 + 8 + 16 + 32 = 62

- DMX-CONFIGURATIE VAN DE FALCON:

Kanaal 1	Kanaal 2	Kanaal 3	Kanaal 4
Shutter	Gobos/Colors	Rotatie	Zoom
255 grootste slelheid	255 grootste slelheid	246-255 Stop	255 grootste slelheid
Gobo Shaking	Rainbow Effect	245	Zoom in/out (continue)
	128 laagste slelheid		160 laagste slelheid
	120-127 Gobo 14 / Geel
	112-119 Gobo 13 / Rood
	104-111 Gobo 12 / Vier-kleuren	135	159 Zoom out max.
136 laagste slelheid	096-103 Gobo 11 / Groen
	088-095 Gobo 10 / Magenta	121-134 Stop
135 grootste slelheid	080-087 Gobo 9 / Geel
	072-079 Gobo 8 / Cyaan	120	000 Zoom in min.
Strobo	064-071 Gobo 7 / Rood
	056-063 Gobo 6 / Groen + Roze
	048-055 Gobo 5 / Magenta
	040-047 Gobo 4 / Amber
	032-039 Gobo 3 / Blauw
	024-031 Gobo 2 / Oranje
	016-023 Gobo 1 / Cyaan
	008-015 Open
016 laagste slelheid	000-007 Blackout	000-009 Stop
000-015 Stop

- VERSCHILLLENDE GOBO'S:

1	2	3	4	5	6	7	8	9	10	11	12	13	14

ONDERHOUD

Het reinigen van de interne en externe optische lenzen en/of spiegels moet regelmatig gebeuren om de Lichtintensiteit te behouden. De regelmaat waarmee dit dient te gebeuren hangt af van de omgeving waarin het apparaat gebruikt worden: vocht, rook en/of een erg verwulde omgeving zorgen voor een snellere ophoping van vuil op de optische onderdelen.

• Reinig de optische delen met een zachte doek en producten bestemd voor het reinigen van glazen ramen.
• Nadien steeds droogwrijven met een droge doek.
• Reinig de externe optische onderdelen minstens iedere 30 Tage.
• Reinig de interne optische onderdelen minstens iedere 90LAGen.

Wij raden U aan om het reinigen van de interne optische delen te lately uitvoeren door een geofende technicus!

SPECIFICATIONS

Voeding:

AC 230V - 250V, 50Hz

Zekering:

250V 5A snel (20mm glas)

DMX aansluitingen:

3pin XLR mannelijk / vrouwelijk

Lamp:

ELC 250W - 24V

Afmetingen:

34 × 32 × 22 ~cm

Weight:

9kg
