BEDIENUNGSANLEITUNG FALCON BEGLEC

Danke für den Kauf diesen JB Systems Produkts.itte lessen Sie diese Bedienungsanleitung aufmerksam, um alle Vorteile diesen Gerätes nutzen zu können.

FUNKTIONEN

• Multifunktioneller Gobo Flower mit 250W ELC Lampe
• Ausgestattet mit einzigartigem Reflektor für unglaubliche Effekte
• Kombiniertes Farb-/Goborad mit 14 Gobos + offen

8 einfarbige Gobos
4 Glas Gobos
1 zweifarbiges Gobo
1 vierfarbiges Gobo

• Eingebautes Mikrofon zum Triggern der eingebauten Programme
• Einsetzbar als Stand Alone Gerät mit eingebauten Programmen
• Einsetzbar im Master/Slave Modus mit eingebauten Programmen
• Einsetzbar im 4-Kanal DMX512 Modus (einstellbar über DIP-Schalter)

Zoom
o Rotation
Gobo
Strobe/ Gobo Shake

• Einstellbarer Fokus
• Lüfterkuhlung und Überhitzungsschutz
• Ausschalten der Lampe im Black-Out Modus für höhere Lampenlebensdauer.
• Optional erhältlicher CA-8 Controller mit 3 verschiedene Funktionen:

○ STANDBY: Blackout Funktion an/aus

O FUNKTION: Im FAST Modus: verschiedene Strobe Funktionen

Im SLOW Modus: gobowahl

MODE: Wahl zwischen FAST/SLOW Modus

• Ideal für Clubs, Partys und mobile Discotheken.

VOR DEM GEBRAUCH

Kontrolle der Vollständigkeit:

Folgende Teile mussen sich in der Geräteverpackung befinden:

1. FALCON Lichteffekt
2. Stromkabel
3. ELC 250W / 24V Lampe
4. Metal Halterung
5. Zwei Knöpf für die Halterung
6. Bedienungsanleitung

Wichtige Hinweise:

• Bitte recycleln Sie das Verpackungsmaterial so gut wie möglich, um die Umwelt zu schützen.
• Heben Sie diese Anleitung an einem sicheren Platz auf, damit Sie zu einem späteren Zeitpunkt nachschlagen können. Falls Sie das Gerät verkaufen, achten Sie darauf, die Bedienungsanleitung beizufugen.
• Um Feuer und Kurzschlüssen vorzubeugen, setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus.
• Legen Sie keine Metallgegenstände auf das Gerät und halten Sie keine Flüssigkeiten in das Gerät kommt. Kurzschluss oder Fehlfunktionen können die Folge sein. Falls ein Fremdkörper in das Geräeinnere kommt, stoppen Sie sofort die Stromversorgung.
• Bringen Sie das Gerät an einem gut belufteten Ort an, der nicht in der Höhe von brennbarem Material und/ oder Flüssigkeiten ist. Das Gerät muss ca. 15 cm Abstand zu den umliegenden Wänden haben.
• Bedecken Sie nicht die Lüftungsschlitze am Gerät; dies wurde zu einer Überhitzung führen.
• Vermeiden Sie den Gebrauch in staubigen Umgebungen und reinigen Sie das Gerät regelmäßig.
  Die elektrische Installation sollte von qualifiziertem Personal vorgenommen werden.
• Dieses Gerät muss geerdet sein, um die Sicherheitsvorschriften zu erfällen.
• Das Gerätarf nur von Fachpersonal geöffnet werden. Bis auf das Einsetzen der Leuchtmittel brauchen Sie nichts zu tun.
• Falls ernsthafte Probleme beim Gebrauch auftreten sollenen, schalten Sie das Gerät aus und wenden Sie sich sofort an ihren Verkäufer.

(ER-)EINSETZEN DER LAMPE

1. Schalten Sie das Gerät aus und entfernen Sie das Stromkabel.
2. Warten Sie, bis das Gerät abgekühlt ist.
3. Benutzen Sie einen Schraubenzieher, um die beiden Schrauben, die den Deckel für die Lampenöffnung an der Oberseite des Gerätes halten, zu losen. (siehe Bild)
4. Im Inneren finden Sie den Lampensockel. Zeihen Sie den Sockel vorsichtig ein weniger nach außen.
5. Entfernen Sie die alte Lampe. Halten Sie damit den Sockel fest undziehen Sie nicht am Kabel!

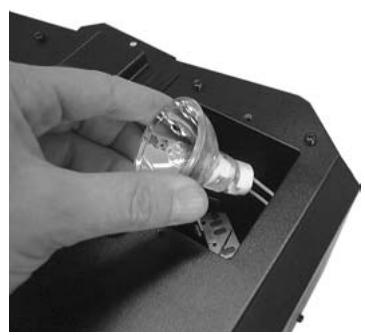

6. Halten Sie den Sockel fest, während Sie vorsichtig die neue ELC 250 Lampe in den Sockel drücken.

Achtung! Berühren Sie nicht das Glas am Reflektord der Lampe mit bloßen Händen! Dies wurde die Lebensdauer der Lampe deutlich reduzieren. Falls Sie die Lampe berührt haben, reinigen Sie diese mit einem Tuch und etwas denaturiertem Alkohol. Wischen Sie die Lampe vor dem Einsetzen ab.

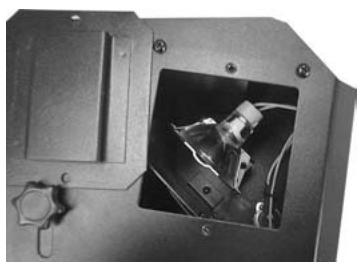

1. Setzen Sie die installierte Lampe darüber in das Gehäuse, wie es auf dem Bild zu sehen ist.

Vergewissern Sie sich, dass die Kabel nicht den Reflektor berühren.

1. Schlieben Sie die Lampenöffnung mit den beiden Schrauben. Fertig!

AUF DER RÜCKSEITE

1. MAINS INPUT: Verbindung mit dem beigefugten Stromkabel.
2. INTERNES MIKRO: Gewährleistet, dass die Vorprogrammierten Programme im Rhythmus der Musik ablaufen.
3. DIP SWITCHES: legt die DMX Start Adresse des Gerätes fest. Siehe Ausführungen weiter unten. Mit Schalter Nr. 10 konnen Sie die Bewegungen umdrehen. Die rote LED leuchtet, wenn das Gerät in Betrieb ist. Die grüne LED blinkt im Rhythmus der Musik.
4. JACK INPUT: Diese 6,3mm Jack-Verbindung erhögt einen optionalen Anschluss an einen CA-8-Controller, welche zusätzliche Funktionen erhögt. (siehe unten)
5. DMX INPUT: Der 3pin male XLR-Stecker verbindet das Gerät mit universalien DMX-Kabeln. Diese Eingang empfängt die Signale eines DMX-Contollers oder eines anderen Falcon-Lichteffekt, falls die Geräte im Master/Slave Modus verwendet werden.
6. DMX OUTPUT: Der 3pin female XLR-Stecker verbindet den Falcon mit der nthsten Einheit der DMX-Kette oder mit einem anderen Falcon-Lichteffekt, falls die Geräte im Master/Slave Modus verwendet werden.

FOKUSSIERUNG:

Verwenden Sie den kleinen Knopf auf der Oberseite des Gerätes, um die Gobos scharf zu stellen:

• Schalten Sie die Lampe des Falcon an.
• Lösen Sie den Knopf (siehe Bild) ein weniger, bis Sie ihn vor und darüber schieben konnen.
• Passen Sie den Fokus an und befestigen Sie den Knopf wieder.

ANSTEUERUNG DES FALCONS

1. Standalone einer Einheit:

Verbinden Sie die Geräteinheit mit der Stromversorgung und schalten Sie Musik an. Das Gerät beginnnt automatisch im Rhythmus der Musik zu laufen.

2. Zwei oder mehr Einheiten im Master/Slave Zustand:

Verbinden Sie zwei oder mehr Geräteinheiten mit symmetrischen XLR-Mikrofonkabeln (wie z.B. JB Systems code 7-0063). Das Gerät, an dem kein Kabel mit dem Input verbunden ist, wird als Master fungieren, alle anderen als Slave.

Sie brauchen sich keine Gedanken über die Positionen der DMX DIP-Schalter zu machen! Die Umkehr einer Slave-Einheit ist nur durch eine Veränderung der Position des DIP-Schalters Nr. 10 möglich. Probieren Sie es aus und schauen Sie, ob der Effekt sich verbessert. Die Veränderung der DIP-Schalters Nr. 10 beim Master hat keinen Auswirkung.

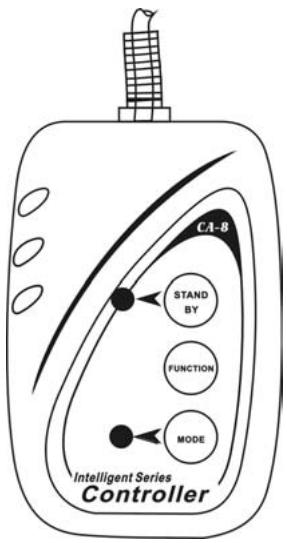

3. Schließen Sie den optionalen CA-8 Controller an, um das Gerät better zu kontrollieren:

Der CA-8 Controller kann nur im Sandalone- oder im Master/Slave Modus verwendet werden. Verbinden Sie den Controller mit dem Klinke Eingang der ersten Geräteinheit (Master). Nun können Sie alle angeschlossenen Einheiten kontrollieren:

STANDBY KNOPF:

Drücken Sie diesen Knopf um den Blackout Modus an allen angeschlossenen Einheiten zu starten/stoppen. Die LED leuchtet, wenn die Blackout Funktion aktiv ist. Nach ca. 30 Sekunden Blackout wird die Lampe automatisch ausgeschaltet, um deren Lebensdauer zu erhöhen.

- MODUS: (schnell/langsam)

Wenn die LED aus ist, lauft der Falcon im SCHNELLEN Modus. Die Beambewegungen und das Gobo/Farbrad

laufen beiden musikgesteuert. Drücken Sie den Knopf, um die LED anzuschalten; nun lauft der Falcon im LANGSAMEN Modus. Die Beambewegungen werden von der Musik gesteuert aber das Gobo/Farb-Rad stehen still und kann mit dem FUNCTION Knopf kontrolliert werden.

FUNCTION KNOPF: (strobe/next)

Drücken Sie den FUNCTION Knopf während der Falcon im SCHNELLEN Modus lauft (MODE LED ist aus). Die Einheiten blitzen auf drei verschiedene Arten:

• Blitzen mit verschiedenen Gobos/Farben
• Synchrones Blitzen in weißter Farbe
• Two-light strobe in weißer Farbe

Jedes Mal wenn Sie den FUNCTION Knopf drücken, während der Falcon im LANGSAMEN Modus ist (MODE LED leuchtet), verändern sich die Gobos/Farben der angeschlossenen Einheiten.

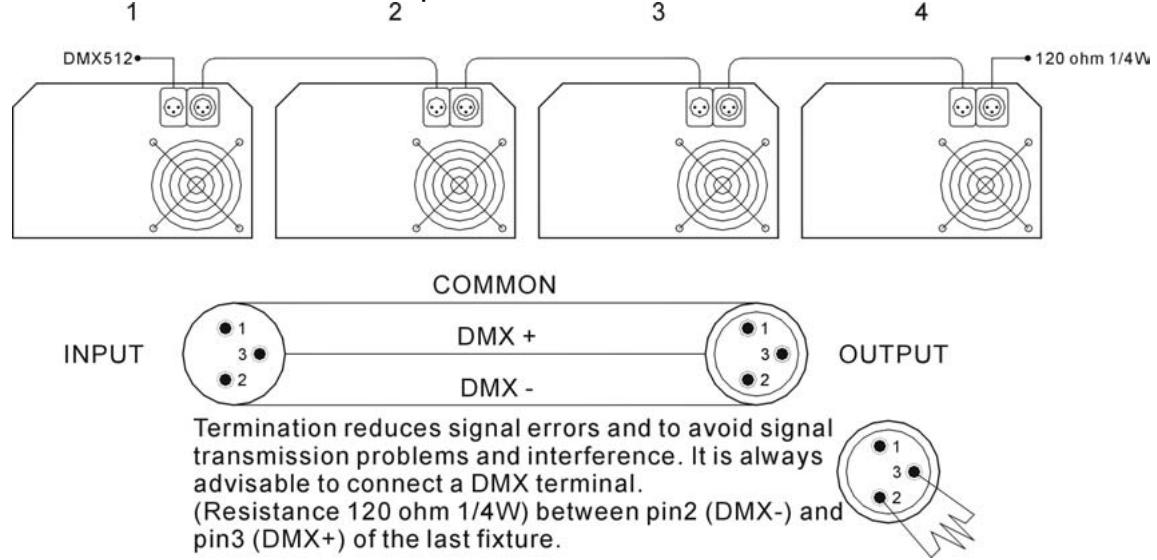

4. Kontrolle durch einen universalen DMX-Controller:

Das DMX Protokoll ist einweitverbreitetes Hochgeschwindigkeitssignal, um intelligentes Lightequipment zu steuern. Verbinden Sie ihren DMX Controller und alle angeschlossenen Lichteffekte mit einem synchronen XLR-Kabel M/F (z.B. JB Systems code 7-0063). Um Fehlfunktionen der Lichteffekte zu vermeiden, die auf Störungen darüberzuführen während, benutzen Sie einen 90 bis 120 Widerstand am Ende der Kette. Benutzen Sie niemals Y-splitter Kabel, diese Funktionieren nicht!

Jeder Lichteffekt in der Kette braucht seine passende Startadresse, damit er weiß, welche Befehle vom Controller er umsetzten muss.

- Wie man die DIP-Schalter setzen, um die richtige Startadresse zu erhalten:

An der Rückseite des Falcons sehen Sie, dass jeder der neun DIP-Schalter zu einem bestimmten Wert gehört:

Dip	#1	#2	#3	#4	#5	#6	#7	#8	#9
Wert	1	2	4	8	16	32	64	128	256

Sie können die Werte dieser Schalter kombinieren um jeder Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 Schalter 1 = ON Werte: 1

Anfangsadresse = 05 Schalter 1 + 3 = ON Werte: 1 + 4 = 5

Anfangsadresse = 09 Schalter 1 + 4 = ON Werte: 1 + 8 = 9

Anfangsadresse = 13 → Schalter 1 + 3 + 4 = ON Werte: 1 + 4 + 8 = 13

··

Anfangsadresse = 62 Schalter 2 + 3 + 4 + 5 + 6 = ON Werte: 2 + 4 + 8 + 16 + 32 = 62

• DMX-KONFIGURATION DES FALCONS:

Channel 1	Channel 2	Channel 3	Channel 4
Shutter	Gobos/Colors	Rotation	Zoom
255 Fastest speed	255 Fastest speed	246-255 Stop	255 Fastest speed
Gobo Shaking	Rainbow Effect 128 Slowest speed 120-127 Gobo 14 / Yellow 112-119 Gobo 13 / Red 104-111 Gobo 12 / Four-color 096-103 Gobo 11 / Green 088-095 Gobo 10 / Magenta 080-087 Gobo 9 / Yellow 072-079 Gobo 8 / Cyan 064-071 Gobo 7 / Red 056-063 Gobo 6 / Green + Pink 048-055 Gobo 5 / Magenta 040-047 Gobo 4 / Amber 032-039 Gobo 3 / Blue 024-031 Gobo 2 / Orange 016-023 Gobo 1 / Cyan 008-015 Open 000-007 Blackout	245 135 121-134 Stop 120 010 000-009 Stop	Zoom in/out (continue) 160 Slowest speed 159 Zoom out max.
136 Slowest speed
135 Fastest speed
Strobe
016 Slowest speed 000-015 Stop

• VERSCHIEDENE GOBOS:

1	2	3	4	5	6	7	8	9	10	11	12	13	14

INSTANDHALTUNG

Die Reinigung der inneren und äußerten optischen Linsen und/ oder Spiegeln muss regelmäßig vollzogen werden, um die Lichtintensität zu optimieren. Die Häufigkeit der Reinigung hängt davon ab, in welcher Umgebung das Geräteingesetzt wird: Dunstige, rauchige oder stellenweise schmutzige Umgebungen können eine stärkere Ablagerung von Schmutz hervorrufen.

• Reinigen Sie mit einem weichen Tuch und verwenden Sie normale Glasreinigungsmittel.
• Trocknen Sie die Stellen immer vorsichtig ab.
• Reinigen Sie die äußeren Linsen mindestens einmal alle 30 Tage.
• Reinigen Sie die inneren Linsen mindestens alle 90 Tage.

Das Reinigen im Inneren sollen ausschließlich von qualifiziertem Personal vorgenommen werden!

TECHNISCHE DATEN

Stromversorgung:	AC 230V – 250V, 50Hz
Sicherung:	250V 5A fast blow (20mm glass)
DMX-Verbinder:	3pin XLR male / female
Leuchtmittel:	ELC 250W – 24V
Maße:	34 x 32 x 22cm
Gewicht:	9kg
