Producttype	LED-effectprojector
Merk	BEGLEC
Model	MATRIX
Afmetingen	270 × 242 × 317 mm
Gewicht	3,8 kg
Voeding	AC 230 V, 50 Hz
Stroomverbruik	29 W
Zekering	250 V, 6,3 A (traag, 20 mm glas)
Lichtbronnen	256 LED (64 rood + 64 groen + 64 blauw + 64 wit)
DMX-besturing	Modus 1, 4 of 256 kanalen; XLR 3-pins connectoren
Werkingsmodi	Autonoom (geluid), master/slave, DMX
Ingebouwde functies	Dimmer 0-100%, ultrasnelle stroboscoop, 12 voorgeprogrammeerde shows, bediening via interne microfoon
Optionele afstandsbediening	CA-8 (Jack 1/4\" aansluiting)
Uitstralingshoek	Niet gespecificeerd in de handleiding, groothoek dankzij grote lenzen
Maximale omgevingstemperatuur	40 °C
Minimale veiligheidsafstand	0,5 m tussen projector en verlicht oppervlak
Onderhoud van lenzen	Externe reiniging elke 30 dagen, interne reiniging elke 90 dagen (door gekwalificeerd personeel)
Installatie	Op statief of hangend; veiligheidskabel vereist (12× het gewicht); gekwalificeerd personeel vereist
Onderdelen en repareerbaarheid	Geen door de gebruiker vervangbare onderdelen; zekering vervangbaar door een gekwalificeerde technicus; garantie niet van toepassing bij schade door onjuist gebruik

Veelgestelde vragen - MATRIX BEGLEC

Hoe sluit ik de MATRIX projector aan in autonome modus?

Sluit gewoon de netvoedingskabel aan. Het apparaat start onmiddellijk in autonome modus. U kunt de show en de geluidsgevoeligheid aanpassen via het menu.

Welke kabels gebruiken voor een DMX-verbinding?

Gebruik symmetrische microfoonkabels van goede kwaliteit met XLR 3-pins connectoren (pin 1: aarde, pin 2: negatief signaal, pin 3: positief signaal). Een afsluitweerstand van 90 tot 120 ohm wordt aanbevolen aan het einde van de keten.

Kan ik de LED's van de MATRIX vervangen?

Nee, de LED's zijn niet vervangbaar door de gebruiker. Het apparaat bevat geen door de gebruiker te repareren onderdelen. Neem bij problemen contact op met een gekwalificeerde technicus of de verkoper.

Wat te doen als de projector niet reageert op geluid?

Controleer of de geluidsmodus (SOUT) is ingeschakeld in het menu. Zorg ervoor dat de interne microfoon niet geblokkeerd is en dat de audio-gevoeligheid correct is ingesteld. Als het probleem aanhoudt, controleer dan of het apparaat niet in DMX- of slave-modus staat.

Hoe configureer ik meerdere projectoren in master/slave?

Sluit maximaal 16 apparaten aan in een daisy-chain met XLR-kabels. Stel het eerste apparaat in op MASTER-modus (SLND, selecteer 'MAST') en de volgende op SLAVE-modus (SL 1 of SL 2). Alle apparaten moeten onder spanning staan. De master bestuurt de shows.

Hoe reinig ik de lenzen van de MATRIX?

Gebruik een zachte doek en een glasreiniger. Reinig de externe lenzen elke 30 dagen en de interne lenzen elke 90 dagen (laat de interne reiniging over aan gekwalificeerd personeel). Droog goed af na reiniging.

Wat is het stroomverbruik van de MATRIX?

Het verbruik is 29 watt bij 230 V, 50 Hz. De zekering is 250 V, 6,3 A (traag, 20 mm glas).
Vervang altijd door een zekering van hetzelfde type en dezelfde specificaties.

Kan ik de projector buitenshuis gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht. Gebruik het in een goed geventileerde ruimte, op meer dan 50 cm van muren.

Hoe stel ik het DMX-adres in op de MATRIX?

Druk op MENU tot 'Rddr' verschijnt, dan ENTER. Gebruik de UP/DOWN-toetsen om het gewenste adres te selecteren (1, 2, 3...). Bevestig met ENTER. Voor 1-kanaals modus volgen de adressen elkaar op; voor 4 kanalen, afstand van 4; voor 256 kanalen, afstand van 256.

Wat te doen bij verlies van DMX-signaal?

Stel de optie 'blid' in het menu in: kies 'YES' om het apparaat uit te schakelen (blackout) of 'NO' om over te schakelen naar autonome modus (master). Standaard gaat het apparaat in blackout als er geen DMX-signaal wordt gedetecteerd.

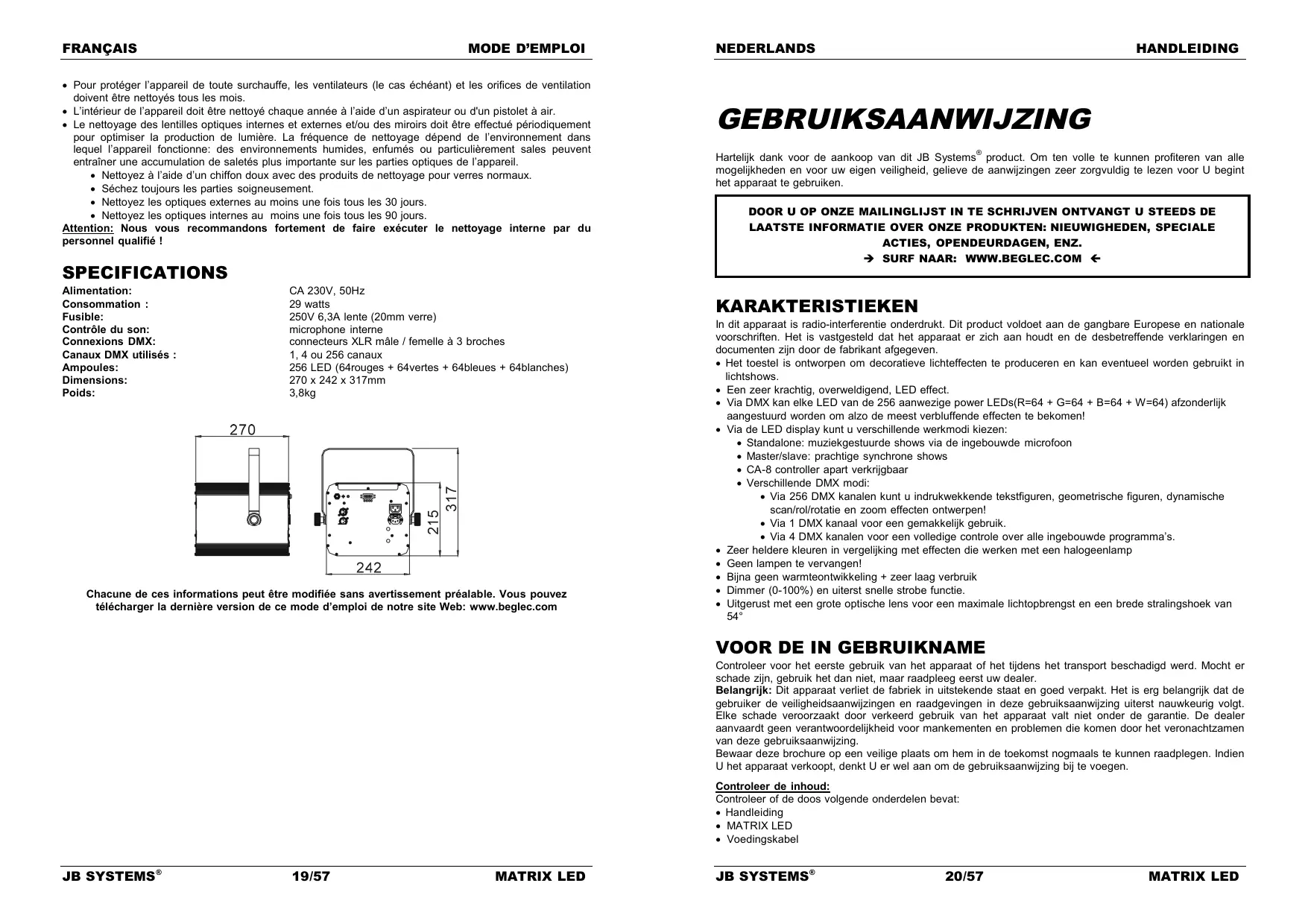

GEBRUIKSAANWIJZING MATRIX BEGLEC

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

OPGELET: GEVAAR! stel de lens nooit bloat aan direct zonlicht, zichs gedurende een korteperiode. Dit kan het toestel beschadigen en zichs brand verroorzaken!

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijkme manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigeneiligkeit, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

→ SURF NAAR: WWW.BEGLEC.COM ←

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventuele worden gebrukt in Lichtshows.
• Een zeer krachtig, overweldigend, LED effect.
• Via DMX kan elke LED van de 256 aanwezige power LEDs (R = 64 + G = 64 + B = 64 + W = 64) afzonderlijk aangestuurd worden om alzo de meest verbluffende effecten te bekomen!

• Via de LED display kurz u verschillende werkmodi kiezen:

• Standalone: muziekgesturde shows via de ingebouwde microfoon

• Master/slave: prachtige synchrone shows
• CA-8 controller apart verkrijgbaar

• Verschillende DMX modi:

• Via 256 DMX kanalen kurz u indrukwekkende tekstfiguren, geometrische figuren, dynamische scan/rol/rotatie en zoom effecten ontwerpen!

• Via 1 DMX kanaal voor een gemakkelijk gebruik.

• Via 4 DMX kanalen voor een volledige controle over alle ingebouwde programme's.

• Zeer heldere kleuren in vergelijking met effecten die werken met een halogeenlamp

• Geen lampen te verrangen!
• Bijna geen warmteontwikkeling + zeer laag verbruik
• Dimmer (0-100%) en uiterst snelle strobe functie.
• Uitgerust met een große optische lens voor een maximalelichtopbrengst en een brede stralingshoek van 54°

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd ward. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schade voorzaakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te konnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

• Handleiding
• MATRIX LED
• Voedingskabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat der herstellungen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektrocutie in te houden.

Het uitroepteken binnen de geleijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Klassie I apparaten

Dit symbolism bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandCUSSEN projector en het verlichte voorwerp要去en dan 0,5 meter bedragen.

Het toestel is geschikt om gemonteerd te worden op standard ontv Lambare oppervlakten. Standaard ontv Lambare oppervlakten omvatten bouwmaterialen zoals hout en houtbevattende materialien van meer dan 2mm dik

• Bescherm het milieu, probeer zoveel möglich het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermielen. Indien een vreemd voorwerp in het apparatusaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Plaats de installmentie op een plaat met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installmentie moet op minstens 50 cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40°C . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek altijd de stekker uit wanner het apparaat gedurende langere tijd Niet worden gebrukt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• De elektrische kabel behoort altiq in uiststkende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame Personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.

• Gebruik als dem gebrachten und die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten as

• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker要去en onderhoven.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd+zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om wijzigingen aan het toestel aan te brengen.

Belangrijk: Kijk nooitrechtstreeks in de lichtbron. Gebruik het licheffect Niet in aanwezigheid van personen die lijden aan epilepsie.

BESCHRIJVING:

1. Voedingsingang met IEC aansluiting en ingebouwde zekeringhouser: sluit hier de meegeleverde voedingskabel aan.
2. Voedingsuitgang met IEC aansluiting: hier kut u via een speciale IEC stroomkabel een andere MATRIX LED van stroom voorzien. Ermight max 40 van deze toestellen gelinkt worden
3. DMX ingang
4. DMX uitgang
5. 1/4 " Jack aansluiting voor de optionele CA-8 hand controller
6. Ingebouwde microfoon
7. Regeling van de ingangsgevoeligheid van de microfoon
8. Ophangbeugel met 2 spanknoppen waarop een universele montagehaak kan bevestigd worden.
9. Grote optische lens voor een maximumlichtopbrengst en een brede stralingshoek van 54°
10. Slave LED: is aan wanner het toestel in slave modus staat
11. Sound LED: knippert op het ritme van de muziek wanner het toestel in audio modus werkst
12. DMX LED: is aan wanner het toestel een DMX signal ontvangt
13. Master LED: is aan wanner het toestel als master werkdt
14. MENU toets: worden gebruikt om in de verschillende menu's te overlopen
15. DOWN toets: om het menuchterwaarts te overlopen of om de waarden op de display te verlagen.
16. UP toets: om verderte gaan in het menu of om de waarden op de display te verhogen.
17. ENTER toets: worden gebruikt om uw keuze te bevestigen.
18. DISPLAY geeft de verschillende menu's en selecties weeer.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vertg veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkendeinstalleringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel moet regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personen tijdens hetplaatsen, het weghalen en het onderhoud.
• Installee het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel要去 worden bevestigd op minstens 50 cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel alsijd een gewaarmerkte veiligeidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende veiligeidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können haben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk aan moeten de installations worden gekeurd door een vakman om te controeren of de verilgheid nog steeds perfect is.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installment zou alleen uitgevoerd要去en worden door een bekwaam person volgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

Electrishe installment van 1 standalone toestel:

• Verbind gewoon de stroomkabel met het net. Het toestel start onmiddelijk op in stand-alone mode. Opmerking1: u Aunt een CA-8 remote controller aansluiten indien u een betere controle over het toestel wilt hebben. Zie "how to operate the unit". Opmerking2: indien er niets gebeurt要去 controlleren of het toestel wel degelijk in master mode staat, (zie vorig hoofdstuk)

Electrische installment van 2 ofeer toestellen in master/slave:

• Verbind 2 tot maximum 16 tostellenden met mekaar door middel van symmetrische microfoonkabels van goede kwaliteit. Zet het eerste toestel in Master Mode, alle andere tostellenden要去en in slave mode (SL1 of SL2) staat. Zie voorhoofdstuk voor meer informatie.
• Controller of alle toestellen op het stroomnet zich aangesloten.

Klaar!

Opmerking: u Aunt een CA-8 remote controller op het 'Master' toestel aansluiten indien u een betere controle over het toestel wenst te hebben.

Electrische installment in DMX modus

• Het DMX-protocol is een breed gebruikt hogesnelheidssignal om lichtuitrustingen te bedieren. U moet uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de XLR-3pin als XLR-5pin connector worden gebruikt, darüber de XLR-3pin is populairder want\ deutsche kabels zijn compatible met gebalancecerde audio kabels.
  Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatif signala (-) ~ Pin3 = Positief signala (+)
  Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatif signala (-) ~ Pin3 = Positief signala (+) ~ Pin4+5 nicht in gebruik.
• Om vreemed gedrag van de lichteffecten, verooraakt door storing, te voorkomen,要去 u een aftsluitweerstand van 90Ω tot 120Ω aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit za eenvoudig Niet werken!
• Weet zeker dat alle units op het lichtnet�zijn aangesloten.
  0~120 ohm

resistor

• Elk lichteffect in de keten heeft een eigien DMX startadres nodig zodat het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie zal u leren hoe het DMX adres in te stellen.

HOE HET CORRECTE STARTADRES INSTellen:

In het volgende hoofdstuk worden beschreiben hoe u het adres op dit toestel要去 instellen (DMX-512 adres instellen). Het startadres van elk toestel is zeer belangrijk. Het is erchter onmogelijk u mede te delen welk start adres u zou要去en gebruiken aangezien dit volledig afhangt van de controller die u gaat gebruiken... Gelieve hiervoord he handleiding van uw DMX-controller te raadplegen.

Voorbeelden van instellingen voor de verschillende kanaalconfiguraties:

• 1 kanaalsmodus: 001 (toeste11), 002 (toeste12), 003 (toeste13), ...
• 4 kanaalsmodus: 001 (toestel11), 005 (toestel2), 009 (toestel3), ...
  256 kanaalsmodus: 001 (toestel1), 257 (toestel2)

→ intervals van 1 kanaal
→ intervals van 4 kanalen
→ intervals van 256 kanalen

DMX-CONFIGURATIE VAN DE MATRIX LED:
1 KANAAL
4 KANALEN

Ch1		Ch1	Ch2		Ch3		Ch4
Chase		Function	Pattern CH1=10-99	Chase CH1=100-239	Color CH1=10-99	Chase Speed CH1=100-239	Strobe
240-255 Random Chase 218-239 198-217 178-197 158-177 138-157 128-137 108-127 88-107 68-87 48-67 29-47 10-28 0-9 OFF	Sound Active 100-239 Chase 12 Phase 11 Chase 10 Chase 9 Phase 8 Chase 7 Phase 6 Phase 5 Chase 4 Phase 3 Chase 2 Chase 1 OFF	240-255 Sound Active 10-99 Pattern 0-9 OFF	236-255 Pattern 12 215-235 Pattern 11 194-214 Pattern 10 173-193 Pattern 9 151-172 Pattern 8 130-150 Pattern 7 109-129 Pattern 6 088-108 Pattern 5 066-087 Pattern 4 042-065 Pattern 3 021-041 Pattern 2 000-020 Pattern 1	236-255 Chase 12 215-235 Chase 11 194-214 Chase 10 173-193 Chase 9 151-172 Chase 8 130-150 Chase 7 109-129 Chase 6 088-108 Chase 5 066-087 Chase 4 042-065 Chase 3 021-041 Chase 2 000-020 Chase 1	239-255 R+G+B+W 222-238 G+B+W 205-221 R+B+W 188-204 R+G+W 171-187 R+G+B 154-170 B+W 137-153 G+W 120-136 G+B 103-119 R+W 086-102 R+B 069-085 R+G 052-068 W 035-051 B 018-034 G 000-017 R	255Fast 10-255 Slow 0-9	Stop

256 KANALEN

3 DMX modi zijn beschikkaar: 1CH, 4CH en 256CH:

1 channel mode:

Zeer gebruiksvriendelijke werkmodus: u heeft slechts 1 DMX kanaal nodig om 1 van de 11 voorgeprogrammeerde sound chases op te roepen, of u kunt het toestel gewoon aan en uit zetten via een controller zaals once Effect Commander (geen switch packs nodig).

4 channel mode:

Zo beschikt u over de totale controle van alle voorgeprogrammeerde functies en efecten van het toestel.

• Kanaal 1: schakel het toestel aan/uit en kies hoe de kanalen 2 + 3 moeten werken.
• Kanaal 2: afhankelijk van de instelling van kanaal 1 kunt u 1 van de 12 patronen of chases kiezen
• Kanaal 3: afhankelijk van de instelling van kanaal 1 kunt u 1 van de 15 kleurcombinations kiezen of een Chase snugheid instellen.
• Kanaal 4: kies de gewenste strobe frequente

HOE INSTELLEN:

HOOFD MENU:

• Druk op de MENU toets tot het gewenste menu op het scherm verschijt.
• Selecteer de functie door op de ENTER toets te drukken. De display zal beginnen knipperen.
• Gebruik de DOWN en UP toetsen om de gewenste menu optie te kiezen.
• Druk daarna op de ENTER toets om de selectie te bevestigen.
• Druk gedurende 2 seconden op de MENU toets om de instelleningen op te slaan en terug te keren maar de normale werkmodus.

Om terug te keren maar de functies zonder enige verandering kut u gewoon 8 seconden wachten. De menu structuur worden hiernaast weergegeben.

Rddr DMX512 adres instellen

Bepaalt het startadres in de DMX opstelling.

• Druk op de MENU toets tot Rddr wordt weergegeven op de display.
• Druk op de ENTER toets, de display begging te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adress te veranderen.
• Wonneer het gewenste adres op de display verschijnt moet u dit bevestigen door op de ENTER toets te drukken. (indien u dit Niet doet worden er na 8 seconden谈起 overgeaan waar het hoofdmenu zonder de veranderingen op te slagen)
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodustering te keren.

Channel Mode

Wordt gebruikt om het aantal DMX kanalen in te stellen.

• Druk op de MENU toets tot Chid worden weergegeven op de display.
• Druk op de ENTER toets, de display begint te knipperen.

• Gebruik de DOWN en UP toetsen om de 1-kanaals, de 4-kanaals of de 256-kanaals modus te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen.

(indien u dit nicht doet worden er na 8 secondentering overgeaanaar het hoofdmenu zonder deveranderingen op te slagen)

• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodustering te keren.

Werkmodus

Om het toestel als master of als slave te lately werken.

• Druk op de MENU toets tot [SLND] op de display worden weergegeven.
• Druk op de ENTER toets, de gebruike modus begint te knipperen op de display
• Gebruik de DOWN en UP toetsen om de 'master' [n5e] of 'slave synchroon met de master' [L1] of 'slave asynchronon met de master' [L2] werkmodus te kiezen.
• Bevestig uw keuze door op de ENTER toets te drukken.

(indien u dit nicht doet worden er na 8 seconden terug overgeaan maar het hoofdmenu zonder de veranderingen op te slagen)

• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodustering te keren.

Show Mode

Wordt gebruikt om een van de voorgeprogrammeerde shows te selecteren wanner het toestel autonoom of in master/slave worden gebruikt.

• Druk op de MENU toets tot [5h] wordt weergegeven op de display.
• Druk op de ENTER toets, de show welke in gebruik is begint te knipperen op de display.

• Gebruik de DOWN en UP toetsen om een van de voorgeprogrammeerde shows te kiezen:

• Sh → alle shows worden in willekeurige volgorde vertoond.

• sh tot sh 12 verschillende ingebouwde shows.

• Nadat de gewenste show is geselecteerd drukt u op de ENTER knop om te bevestigen.

• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodustering te keren.

• Druk op de MENU toets tot 500 words wordt weergegeven op de display.
• Druk op de ENTER toets om uw selectie te make.

• Gebruik de DOWN en UP toetsen om een van de beschikbare modi te kiezen:

• (sound mode AAN) → de shows worden gestuurd via de ingebouwd microfoon.

• (sound mode UIT) → de shows worden via een vaste sleid gestuurd.

• Bevestig uw keuze door op de ENTER toets te drukken.

• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodustering te keren.

Blackout Mode

• Blackout mode: wanner er geen DMX-signal gedetecteerd worden gaat het toestel in blackout.

• No blackout mode: wanner er geen DMX-signal gedetecteerd worden schakelt het toestel automatisch overaar master mode.

• Druk op de MENU toets tot blfd wordt weergegeven op de display.

• Druk op de ENTER toets, de gebruekte functie begint te knipperen op de display.
• Gebruik de DOWN en UP toetsen om YES (blackout) of no (geen blackout) te kiezen.
• Druk daarna op de ENTER toets om uw keuze te bevestigen. (indien u dit Niet doeit worden er na 8 seconden terug overegaan maar het hoofdmenu zonder de veranderingen op te slagen)
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodus terug te keren.

Led Display

Display on: display is steeds aan.

Display off: display is uit wannerudge nicht worden gebruikt.

• Druk op de MENU toets tot [Ed] op de display worden weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om on of OFF (display ui t wanneer niet in gebruik) te selecteren.
• Druk daarna op de ENTER toets om uw keuze te bevestigen. (indien u dit Niet doeit worden er na 8 seconden terug overegaan maar het hoofdmenu zonder de veranderingen op te slagen)
• Druk gedurende ongeveer 2 seconden op de MENU toets om maar de werkingsmodustering te keren.

Display Inversie

• Display normal: display is leesbaar wanner het toestel op de grond staat.
• Display inversion: display is leesbaar wanner het toestel ondersteboven hangt.
• Druk op de MENU toets tot Disp knippert op de dislipay. (normal display)
• Druk op de ENTER toets om over te schakelen op [d] (display omgeeker), de handeling worden automatisch na 8 seconden opgeslagen. Of druk nogmaals op de ENTER toets om waar [di] (normal display) terug te schakelen.

Zelf-Test

• Druk op de menu toets tot ESE op de display worden weergegeven.
• Druk op de ENTER toets: het toestel zal het ingebouwde testprogramma uitvoeren.
• Druk kop de MENU toets om maar de andere functies terug te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel wee te gehen.

• Druk op de MENU toets tot [Fhr] op de display worden weergegeven.
• Druk op de ENTER toets om het verstreken,aantal werkuren wee te geven op de display.
• Druk kop de MENU toets om maar de andere functiestering te keren.

Software versie:

Geeft de softwareversie van het toestel weeR.

• Druk op de MENU toets tot Uer op de display worden weergegeven.
• Druk op de ENTER toets om de softwareversie te lately verschijnen.
• Druk op de MENU toets om maar de functies terug te keren.

BEDIENING VAN HET TOESTEL

U KUNT HET TOESTEL OP 3 MANIEREN GEBRUIKEN:

Via de master/slave functie en ingebouwde programme's
o Met de CA-8 easy controller
o Met een universele DMX controller (1, 4 & 256 kanalen DMX modus)

VIA DE MASTER/SLAVE FUNCIE EN INGEBOUWDE PROGRAMMA'S:

selecteer deze functie indien u onmiddelijk wil van start gaan met een kant en klare show. Door de toestellen als master/slave met mekaar te verbinden za het eerste toestel alle andere tostellen controleren enbekomt u alzo een automatische, gesynchroniseerde lichshow op het ritme van de muziek. Op de DMX ingan van het 'master' toestel mag niets aangesloten worden, de master led is continu aan en de Sound led knippert op het ritme van de muziek.

Belangrijk! Deze functie werkst alleen wonneer de blackout mode in the menu van de 'master'uit staat (OFF), anders zar er niets gebeuren! Lees meer over deze optie in de paragraaf "hoe instellen".

• De MASTER heeft 12 ingebouwde shows: U kunt van 56 (show 0) tot 56 (show 12) kiezen in het menu van het master toestel.

• SLAVES hebben 2 werkopties: Deze toestellen staan in slave mode (slave-LED is continu aan). Om een Mooiere lichtshow te creeren kurz u gecontrasteerde bewegingen invoegen → In het menu van de slave units kurz u� de optie SLNd gaan. Kies hier:

Normal slave: slave werkt synchroon met de master.
51 → 2 light show: slave werkt in contrast met de master.

• MET DE EASY CONTROLLER:

Voor de Master/slave werkmodus raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Verbind dieze keine controller met de 1/4" jack aansluiting van het 'master' toestel. Zo heeft u de volledige controle over volgende FUNCTIONS:

Standby	Blackout the unit
Function	1/ witte geluidgestuurde strobo 2/ gekleurde geluidgestuurde stobo	showkeuze (show 1-12)
Mode	Geluid/strobe (LED UIT)	Kleur (LED AAN)

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personen tijdens het onderhoud.
• Zet het toestel UIT, trek de netstekkeruit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gelebracht om het te toestel te installereren en alijken onderdelen要去en goed vastgedraaidন en mogen Niet verroest�.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verwrongen zich.
• Wanner een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieoppeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk waar gereinigde te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatin worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaaakt hangt af van de omgeving waar het toestel worden gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden uitgevoerd door vakkbekwaam personneel!!

Stroomverbruik: 29 Watt

Zekering: 250 V/6,3A trage zekering (20 mm)

Geluidscontrole: Ingebouwde microfoon

DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk

Aantal gebruikt DMX kanalen:

Lamp: 256 LEDs (64R + 64G + 64B + 64W)

Afmetingen: 270 × 242 × 317 mm

Gewicht: 3,8 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleding downloads via Onze website: www.beglec.com
