| Producttype | Professioneel weerstation |
| Merk | HAMA |
| Model | EWS-1500 |
| Voeding monitor | 6 batterijen LR6/AA of adapter 6 V (niet meegeleverd) |
| Voeding anemometer | 2 batterijen LR6/AA |
| Voeding regenmeter | 2 batterijen LR6/AA |
| Transmissiefrequentie | 433 MHz |
| Bereik anemometer | Tot 100 m in open gebied |
| Bereik regenmeter | Tot 50 m in open gebied |
| Ingebouwde sensoren | Anemometer met buitentemperatuur/vochtigheid (kanaal 1), regenmeter |
| Optionele sensoren | Thermo-hygrometrische voor kanalen 2 en 3 (niet meegeleverd) |
| Binnentemperatuurbereik | 0°C tot +50°C (+32°F tot +122°F) |
| Buitentemperatuurbereik | -20°C tot +60°C (-4°F tot +140°F) |
| Vochtigheidsbereik | 20% tot 99% RV |
| Windsnelheidsbereik | 0–30 m/s (0–108 km/u, 0–67 mph, 0–58,3 knopen, 0–11 Beaufort) |
| Neerslagbereik | 0–9999 mm (0–393,66 ounce) |
| Luchtdruk | Weergave in hPa, inHg of mb; instelling van de druk op zeeniveau |
| Belangrijkste functies | Weersverwachting (12–24 u), radiografisch gestuurde klok DCF77, windalarmen (vlaag en windchill), hitte-index, dauwpunt, geheugen max/min, neerslaghistorie (6 dagen/weken/maanden), achtergrondverlichting, alarmherhaling |
| Kalibratie vereist | Richt de anemometer naar het noorden bij de eerste installatie en na elke batterijwissel |
| Onderhoud | Reinig regelmatig de buitensensoren; vervang batterijen door batterijen van hetzelfde type; recycle gebruikte batterijen volgens de voorschriften |
| Veiligheid | Installeer de sensoren op een open, valvrije plaats; stel de monitor niet bloot aan vocht of extreme temperaturen |
Veelgestelde vragen - EWS-1500 HAMA
Gebruikersvragen over EWS-1500 HAMA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Weerstation in PDF-formaat gratis! Vind uw handleiding EWS-1500 - HAMA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. EWS-1500 van het merk HAMA.
GEBRUIKSAANWIJZING EWS-1500 HAMA
Hartelijk dank voor de aanschaf van een van de nieuwe generatie professionele weerstations. Dit instrument, ontworpen en geconstrueree op basis van de niedste technologie en componenten, biedt een nauwkeurige en betrouwbare meting van de windsnelheid & -richting, guurfactor (gevoelstemperatuur), dagelijks/ wekelijks/maandelijkse hoeveeelheid regen, luchtdruk, weersvoorspellig, relatieve luchtvochtigkeit binnen/buiten, temperatuur, heat (opwarm) index en dauwpunt en tevens een radiogestuurde klok voorzien van alarmfunctie. Lees deze handleiding zorgvuldig door om alle kenmerken en functies van het(APewe product te leren kennen.
U treft in deze verpakking de volgende onderdelen aan:
- Monitor (ontvanger)
- Anemometer (transmitter (zender) - stuart wind & buitentemperatuur-/luchtvochtigheidgeveens - kanaal 1)
- Neerslagmeter (transmitter - stuart geveens hoeveelheid regenval)
- Montageset voor de neerslagmeter (4x set schroeven en pluggen)
- Montageset voor de anemometer (2 stuks kapbeugel, 4x set (Hex) bouteen en moeren)
- Gebruikershandleiding
Extra gereedschappen benodigd voor de montage:
- Kleine Philips-schroevendraaier
- Hexagonale sleutel
- Elektrische boormachine
- Potlood
Waterpas - Mast met een 1^ - 1,25^ (2,54-3,18 cm) diameter (om de anemometer te monteren)
Installatie
Het weerstation werkkt op basis van de 433 MHz freuquentieband en heeft derhalve geen bekabeling tussen de componenten nodig. Teneinde een succesvolle installment met het beste resultaat te garanderen, adviseren wij de installmente conform Zo handleiding stap voor stap uit te voeren.
1. Batterijen en adapter voor de monitor (ontvanger)plaatsen
Hoofdvoeding: Open het batterijvak en plaats zes AA-batterijen met de juiste polariteit, sluitervolgens de afdekking.
Alternative voeding: Sluit een 6,0 V-voedingsadapter op
de zijkant van de unit aan (adapter Niet meegeleverd).
Instellen luchtdruk op zeiniveau
Nadat de batterijen zich/adapter is geplaatst za de monitor direct in de "luchtdruk op zeiniveau instelingenmodus" beginnen en de luchtdrukweergave knippert. Druk op "▲" of "▼" om de waarde van de luchtdruk op zeiniveau in te stellen. Druk op de knop "PRESSURE" om de instelling te bevestigen en deze modus te verlaten. Dankij deze voorinstelling levert de unit een meer exacte weergave van de weersvoorspelling en heersende luchtdruk.
U kunt overigens de luchtdruk op zeiniveau op ieder moment, ook nadat de installmentie gereed is, instellen. Voormeer informatie: zie hoofdstuk "WEERSVoorSPELLING & LUCHTDRUK".
Opmerking: u kurz eventueel de huidige luchtdruk op zeiniveau voor uw locatie op een weer-website vinden (internationale standardwaarde = 1.013 mbar op O-niveau of 760~mmHg
- De juiste montageplaats voor uw anemometer vinden
De juiste montageplaats voor uw anemometer dient aan de volgende criterea te voldoen: - Buiten, nied van boven of aan de zijkanten afgeschermd, zodat de wind vrij spel heeft om de anemometer te bereiken
- Binnen 100 meter (328 feet) vrije ruimte t.o.v. de monitor; verminder de onderlinge afstand indien er zich opstakels+tussen de anemometer en de monitor bevinden
Normaliter is de meest geschikte plaats voor de anemometer op een mast in het vrij veld, d.w.z. waar waar de wind vrij spel heeft, geen luwte, of bovenop het dak van het gebouw waar de monitor zich bevindt.
Het testen van het zendbereik
Voordat de anemometer worden gemonteerd dient de onderlinge afstandCUSden de monitor en de anemometer bepaald te worden. Vergewis u ervan dat deze afstand binnen het möglichke zendbereik ligt. Het verdient aanbeveling een eenvoudige radiofrequente overdrachtstestuit te voeren voordat met de montage wordt begonnen.
1)Plaats de monitor op de door u gekozen positie binnenshuis en plaats de adapter en batterijen (zie "Batterijen en adapter voor de monitor (ontvanger)plaatsen" in het bovenstaande hoofdstuk). Draai de schroeven van het batterijvak met eenkleine Philips-schroeventraier los en open het batterijvak.
Plaats twee AA-batterijen met de juiste polariteit in het batterijvak. Sluit het batterijvak door de schroeven vast te draaien.
2)Houdt de "CHANNEL/SEARCH"-knop op de monitor gedurende 3 seconden ingedrukt en de windrichting, temperatuur- en luchtvochtigheid-pictogrammen beginnen te knipperen op het display. De monitor zoekt nu alle remote-sensoren.
3)Indien de windrichting, windsnelheid en temperatuur luchtvochtingeid weergaven binnen 10 minuten op het display worden weerdegeven, is de radiofrequente overdracht succesvol en bevinden zich de anemometer en monitor binnen het zendbereik.
Indien de bovenstaande gegevens nicht binnen 10 minutes zoeken op het display verzchijnen, is de gegevensoverdracht mistrukt.
Verminder dan de onderlinge afstand:tussen de anemometer en de monitor. Reset de anemometer door alle batterijen minimaal 10 seconde te verwijderen en ze cervolgens werden terug te plaatsen.De stappen 3 en 4 blijven herhalen totdat de gegevensoverdracht geslaagd is.
4)Vór het monteren en kalibreren alle batterijen uit de anemometer verwijderen!
3. Montage van de anemometer
Belangrijk: Vergewis u ervan dat de onderlinge afstand tussen de monitor en de anemometer binnen het möglichke zendbereik ligt voordat de anemometer worden gemonteerd.
Opmerking: Teneinde de anemometer te kunnen monteren heeft u een (niet meegeleverde) mast nodig, met een diameter van ongeveer 1^ - 1,25^ (2,54 cm-3,18 cm). Tevens heeft u montagematerialiaal nodig om de mast op deplaats van bestemming te kunnen bevestigen.
Als u reeds over een dergelijkke mast beschikt (voor een antennene bijvoorbeeld) dan kurz u eventuele deze mast gebruiken om de anemometer te bevestigen.
- Indien van toepassing, monteer de mast volgens de instructies van de mastleverancier en vergeet nichtdezete aarden.
- Plaats de meegeleverde kapbeugels om de mast. Steek de 4 meegeleverde bouten (type Hex) door de gaten van de kapbeugels en door de gaten in de montagebeugel van de anemometer. (De windvaan bevindt zich boven de windschoteltjes en de metalen staaf van de anemometer is in horizontale positie)
3.Draai de moeren (type Hex) opijdere bout vast.

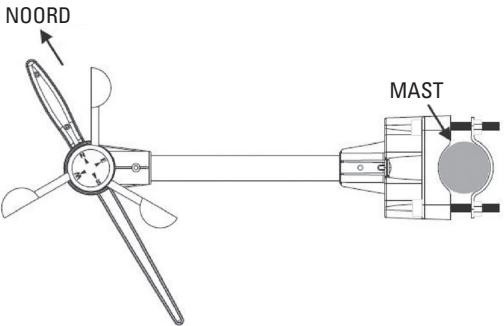

4. Kalibreren van de anemometer en hetplaatsen van batterijen
Nadat de anemometer is bevestigd de volgende stappen volgen om de windrichting op de unit te kalibreren.
Op deze manier kan de anemometer de windrichting juist meten en deze gevevens maar de monitor zenden. Vergewis u ervan dat vór het kalibreren alle batterijenuit de anemometer zijn verwijderd!
Belangrijk: Deze manier van kalibreren (stap 1 tot 5) is noodzakelijk bij de eerste keer instellen en cervolgens iedere keer als de batterijen nieuw of opnieuw geplaatst worden.
- Nadat de anemometer bevestigd is, de schroeven van het batterijvak met eenkleine Philips-schroevendraaier losdraaien en openervolgens het batterijvak.
- Gebruik het kompas op de anemometer en draai het windvaantje zodanig dat het in de noordrichting wijst.
- Houdt het windvaantje zodenig vast dat het in de noordrichting wijst en LAST het Niet draaien. Plaats twee AA-batterijen met de juiste polariteit in het batterijvak. Direct na hetplaatsen van de batterijden knippert de rode LED-weergave boven het batterijvak een aantal malen.
Vergewis u ervan dat het windvaantje in de noordrichting wijst op het moment dat de rode LED weergave knippert. Is dit het geval, dan is het kalibreren correct uitgevoerd. Plaats het batterijvakdeksel terug en draai de schroeven vast.
4. Indien het windvaantje Niet in de noordrichting wijst op het moment dat de rode LED-weergave knippert, dan dient u de batterijen te verwijderen en de stappen 2 en 3 te herhalen.
5. Houdt de "CHANNEL/SEARCH"-knop op de monitor ingedrukt om de remote-transmitter te zoeken. Windrichting, windsnelheid, wind chill (guurfactor gevoelstemperatuur) en temperatuur/luchtvochtigkeit (kanaal 1) weergaven verschijnen binnen 10 minuten indien de radiofrequente overdracht succesvol is.
5. De juiste montageplaatsvoor de regenmeter vinden De juiste montageplaatsvoor uw regenmeter dient aan de volgende criterea te voldoen:
- een waterpas oppervlak;
- binnen 50 meter (164 feet) vrije ruimte t.o.v. de monitor; verminder de onderlinge afstand indien er zich opstakels+tussen de regenmeter en de monitor bevinden
- in een omgeving die nicht van boven of aan de zijkanten afgeschermd is, zodate de regen ongehinderd in de regenmeterterecht kan komen (bijvoorbeeld Niet onder een afldek of te dicht op een gebouw of schutting).
Waarschuwingen:
Teneinde een verkeerde of verruilde neerslaginformationatie door opspattend water te voorkomen, dient een opstellingslocatie die Niet waterpas is of zich te dicht op de bodem befindt te worden vermeden. Een zwembad, tuinsproeiers of water zijnde geen neerslag kan de meting beinvoelden en tot verkeerde interpretatie leiden.
- De zeef in de cilinder van de regenmeter houdt de meeste verruiling gegen (zoals bladafval) dat möglichk in de regenmeter kan vallen. Teneinde een regelmatige verruiling in de cilinder te voorkomen, a.u.b. de regenmeter Niet te dicht in de buurt van bomen of struikenplaatsen.
6. Batterijen in de regenmeterplaatsen
- Schroef de 2 schroeven aan de zijkanten van de transmitter los. Til voorzichtig de bovenkant van de basisunit.
2.Draai de 4 schroeven van het batterijdeksel los (zie de markings). Neem het deksel weg en plaats 2 AA batterijen met de juiste polariteit zoals aangegeven in hetvak.
3. De regenhouser is gesealed om beschadigingenijdens het transport te voorkomen. Verwijder voor het eerste gebruik de seal zodate de regenhouser zich bij neerslag kan vullen.
4. Plaats het batterijvakdeksel terug en draai de schroeven vast.
5. Plaats voorzichtig de bovenkant op de basisunit terug. Draai de schroeven wee in.
6. Houdt de "CHANNEL/SEARCH"-knuppen gedurende 3 seconden op de monitor ingedrukt en de totale hoeveelheid gehallen regen "----" za knippenen. De monitor zoekt nu alle remote-sensoren. De totale hoeveelheid gehallen neerslag (regen, in dit geval "0" mm of inch) zal binnen 2 minutes op het display worden weergegeven als de radiofrequente overdracht succesvol is, en toont aan dat de regenmeter en monitor zich binnen hetZendbereik bevinden.
7.Indien de totale neerslag (regen) "----"stopt met knipperen en deze waarde op het display blijft staan na 2 minuten zoeken, is de radiofrequente gegevensoverdracht mislukt. Verklein dan de onderlinge afstand:tussen de monitor en de regenmeter. Reset de regenmeter door alaar batterijen minimaal 10 seconden te verwijderen en ze cervolgens weeer terug te plaatsen.De stappen 5 en 6血液循环 herhalen totdat de radiofrequente gegevensoverdracht geslaagd is.
7. Montage van de regenmeter
Voordat de regenmeter wordt gemonteerd, vergewist u zich ervan dat de onderlinge afstand:tussen de regenmeter en de monitor binnen het möglichke zendbereik ligt en dat de batterijen geplaatst+zijn.
- Houdt de basisunit van de regenmeter strak gegen het montagevlak en gebruik een waterpas om er zeker van teল dat de regenmeter (vanwege het montagevlak) zuiver horizontala geplaatst worden.
- Markee met een potlood, met als sjabloon de gaten in de regenmetersteun, de te boren bevestigingsgaten op het montagevlak.
3.Boor verrolgens de afgetekende gaten en plaats de meegeleverde pluggen. -
Houdt de houder van de regenmeter gegen het montagevlak en draai met de schroeven de houder vast.
-
Het installereren van extra remote-thermo-hygrometer(s) Extra remote-thermo-hygrometer-sensoren können seperaat worden aangeschaft (niet bij deze levering inbegren).
- Kies een locatie voor de remote-thermo-hygrometer welke zich binnen het zendbereik (100 meter / 328 feet) bevindt. Verklein de onderlinge afstand indien er zich opstakels+tussen de monitor en remote-sensor bevinden.
2.Draai de schroeven van het batterijvak met eenkleine Philips-schroevendraaier los en open het batterijvak van de remote-sensor. Plaatstwee AAA-batterijen met de juiste polariteit in het batterijvak. - Kies kanaal 2 of 3 op de remote-sensor met behulp van de schakelaar binnen het batterijvak. (Kanaal 1 wordt gebruikt door de anemometer en dient Niet aan de extra remote-sensor van de thermo-hygrometer te worden toegewezen)
- Druk op de "Tx"-knop binnen het batterijvak van de remote-sensor om de temperatuur- en luchtvochtigheidgeevensaar de monitor te zenden. Sluit dan het batterijvak door de schroeven vast te draaien.
- Houdt de "CHANNEL/SEARCH"-knop op de monitor ingedrukt om alle remote-sensoren te zoeken. De temperatur- en luchtvochtigheidweergaven van het door u geselecteerde kanaalnummer verschijnen op de monitor indien de radiofrequente overdracht succesvol is.
Bediening
Naam en functies van de knoppen:
RAIN/CLEAR
Functies indrukken: Lezen dagelijkse/maandelijkse/ wekelijkke/totale neerslag
Functieknoppen 3 seconden ingedrukt honden:
Neerslagregistratie wissen
RAIN HISTORY
Functies indrukken: Lezen huidige en LASTE 6ragen, weken of maanden neerslaggegevens
WIND
Functies indrukken: Lezen gemiddelde- en windpieksnelheid
WIND ALARM
Functies indrukken: Lezen windpieksnelheid alarm en laagste windsnelheid instellen wind chill (guurfactor/ gevoelstemperatuur) alarm
Functieknuppen 3 seconden ingedrukt houden: Invoeren windpieksnelheid alarm en laagste chill (guurfactor/ gevoelstemperatuur) alarm
PRESSURE
Functies indrukken: Keuze UIT luchtdrukweergave op de unit: in hPa, in mm Hg of in mbar
Functieknoppen 3 seconden ingedrukt houden:
Instellen luchtdruk op zeiniveau
CHANNEL/ SEARCH
Functies indrukken: Selectie binnen, kanaal 1, 2, 3 of auto scroll
Functieknoppen 3 seconden ingedrukt houden: alle remote-sensoren zoeken
MEMORY
Functies indrukken: Lees de maximaal/ minimaal gereistreerde waarden
unctieknoppen 3 seconden ingedrukt houden:
Geheugenlijsten wissen
Functies indrukken: Lezen heat index (gevoelstemperatuur) en dauwpunt
CLOCK
Functies indrukken: Lezen uurtijd, kalender en weekendtag
Functieknoppen 3 seconden ingedrukt houden:
Instelling vanarend kalender
ALARM
Functies indrukken: Lezen van alarmtijd; alarm in-/uitschakelen
Functieknuppen 3 seconden ingedrukt houden:
Instellen van alarmtijd
UP
Functies indrukken: 1 stap vooruit instellen
Functieknoppen 3 seconden ingedrukt honden: Snel vooruit
Down
Functies indrukken: 1 stap anschteruit instellen
Functieknoppen 3 seconden ingedrukt houden: Snel anscheruit
SNOOZE/LIGHT
Functies indrukken: Activering van snooze-alarm enuitgebreide achtergrondverlichting
WIND ALARM
Functies indrukken: Windpieksnelheid alarm in-/uitschakelen en lage wind chill (guurfactor/ gevoelstemperatuur) alarm
WINDUNIT
Functies indrukken: Keuze uit windsnelheidweergave op de unit in: Beaufort (Bft), mph, m/s, km/h en knopen
RAIN UNIT
Functies indrukken: Keuze uit neerslaghoeveelheidweergave op de unit in: mm, inch
Functies indrukken: Radiogestuurd tijdsignaal zoeken
ZONE
Functies indrukken: Keuze UIT RCC-tijd en tijdzone
Functieknoppen 3 seconden ingedrukt houden:
Instellen tijdzone
^o C / ^o F
Functies indrukken: Keuze uit weergave in graden
Celsius of Fahrenheit op de monitor
Signaalverbinding opbouwen met de remote-sensoren Het weerstation maakt gelebruik van de 433 MHz freundieband voor het zenden en ontvangen van weergegevensussen de monitor en de remote-sensoren Nadat de batterijen of de adapter geplaatst zich/isszl de monitor automatisch beginnen de remote-sensoren te zoeken.
U kunt ook handmatig een Zoekopdracht starten door de "CHANNEL/SEARCH"-knop op de monitor ingedrukt te houden.
Volg de instructies in het hoofdstuk "BEDIENING" op, om de sensoren en de draadloze verbinding te initiierten. Indien de verbinding Niet tot stand kan komen, dient de remote-sensor geseset te worden door alle batterijen uit de sensor-unit te verwijderen. Na 10 seconden kuren de batterijen werden geplaatst worden. Houdt de "CHANNEL/SEARCH"-knop op de monitor ingedrukt om de remote-sensoren te zoeken. Komt er nog steeds geen verbinding tot stand, dan dient de onderlinge afstand:tussen de sensor(en) en de monitor verkleind te worden. Eventuel徴 sensoren opnieuw installereren (zie hoofdstuk "BEDIENING").
Anemometer (met ingebouwde temperatuur- en luchtvochtigheidsensor):
Belangrijk: Het kalibreren van de windrichting op de unit is te allen tjdeoodzakelijk nadat de anemometer is gereset of indien er juices (opnieuw) batterijen zijn geplaatst.
Weergave zoekmodus:
windrichting-, temperatuur- en luchtvochtigheidinformationieknipperen.
RF(radiofrequente)-verbinding is tot stand gekomen:
De huidige windsnelheid en -richting alsmede de temperatuur- en luchtvochtigheidinformatie (kanaal 1) verschijnt op de monitor.
(Het kan tot 10 minuten duren om alle gevevens betreffende windenscheid en-richting en de temperatuuren luchtvochtigheidinformatie (kanaal 1) te ontvangen resp. dat ze de wordt weergegevenijdens de Zoekmodus) RF(radiofrequente)-verbinding is Niet tot stand gekomen: "---" windscheid verschijnt; geen windrichting. Het weergeveen van temperatuur en luchtvochtigheid (kanaal 1) is Niet möglich.
Regenmeter:
Weergave zoekmodus:
Totale hoeveelheid neerslag informatie knippert. RF(radiofrequente)-verbinding is tot stand gekommen:
De huidige geregistreerde hoeveelheid neerslag verschijnt op de monitor.
"---" stopt met knipperen en blijft op de totale hoeweelheid neerslag weergave staan (voorgaande dagelijkse/weakelijkse/maandelijkse neerslag registriates blijven in het geheugen opgeslagen).
Extra remote-thermo-hygrometer-sensoren können seperaat worden aangeschaft (niet bij deze levering inbegren).
Belangrijk: Kies kanaal 2 of 3 voor de extra remotethermo-hygrometer-sensoren aan kanaal 1 reeds aan de anemometer is toegewezen.
Weergave zoekmodus:
Temperatuur- en luchtvochtigheidinformationie knipperen. RF(radiofrequence)-verbinding is tot stand gekommen:
De huidige temperatuur- en luchtvochtigheidinformatie via het door u gekozen kanaal verschijnt op de monitor.
RF(radiofrequente)-verbinding is Niet tot stand gekomen: Het is Niet möglich de temperatuur- en
luchtvochtigheidinformatie via het door u gekozen kanaal op de monitor wee te gehen.
Weersvoorspelling en barometrische luchtdruk
Het weerstation voerspelt de weersomstandigheden voor komende 12 - 24 uuop basis van de verandering in de luchtdruk. De reikwijdte is ongeveer 30 - 50 km. De weersvoorspelling is gebaseerd op de verandering in de luchtdruk en haeft een nauwkeurigheid van 70 - 75% Aangezien de weersomstandigheden Niet 100% just voorspeld kennen worden, zich wij Niet aansprakelijk voor verlies of schadeveroorzaakt door een foultieve voorspelling.
| ZONNIG | licht BEWOLKT |
| BEWOLKT | REGENACHTIG |
| STORMACHTIG |
Teneinde een zo nauwkeurig möglichke weersvoorspelling en barometrische luchtdruk te kunnen aflezen, dient u de huidige locale luchtdruk op zeiniveau in te voeren. Nadat de batterijen zichn/adapter is geplaatst za de monitor direct in de "luchtdruk op zeiniveau instelleningenmodus" beginnen en de luchtdrukweergave knippert. Druk op
"▲" of "▼" om de waarde in te stellen en druk aansluitend op "PRESSURE" ter bevestiging en het instellingenmenu te verlaten.
U kunt tevens, in de normale display-modus, de "PRESSURE"-knop ingedrukt honden om het instellingenmenu voor de luchtdruk op zeiniveau bennen te gaan. Druk op 一 ^ 一 of " " om de waarde in te stellen en druk aansluitend op "PRESSURE" ter bevestiging en het instellingenmenu te verlaten.
Druk de PRESSURE-knop in om de weergave in hPa, in mm Hg of mbar te selecteren.
Opmerking: u kurz eventueel de huidige luchtdruk op zeiniveau voor uw locatie op een weer-website vinden
(internationale standardwärde = 1.013 mbar op 0- niveau of 760~mmHg
Kamer-/buitentemperatuur & luchtvochtigheid
Temperatuur- en luchtvochtigheidinformatie worden rechtsboven op de monitor weergegeven.
Druk op de "C/F"-knop om een weergave in graden Celsius of Fahrenheit te selecteren.
Druk bij herhaling op de "CHANNEL/SEARCH"-knop om kamer-, kanaal 1, kanaal 2, kanaal 3 of auto-kanaal scrolling weergave-modi te selecteren.
Opmerking: De buitentemperatuur en - luchtvochtigheidsensor is in de anemometer ingebouwd en toegewezen aan kanaal 1. Extra remote-thermohygrometer-sensoren können seperaat worden aangeschaf en+kunnen uitsluitend aan kanaal 2 of 3 worden toegewezen.
Bodemvorstwaarschuwing
Bodemvorst (opvriezen) individie verschijnt op de monitor naast de wind chill (guurfactor/ gevoelstemperatuur) weergave zodia de buitensensor via kanaal 1 een temperatuurdaling maar of beneden 4^ (39^) registreert. Het is eenijdige waarschuwing aan automobilisten dat de wegen möglichk hunnen opvriezen.
Binnen/buiten heat index
De zgn. heat index is een uitdrukking voor de combinatie van het effect warmte en luchtvochtigheid. Het is de schijnbare (gevoelde) temperatuur,veroorzaakt door de combinatie warmte/luchtvochtigheid.
Druk op de "Heat Index/Dew Point"-knop om de betreffende binnen- of buiten heat index op de monitor wee te gehen. Het "HEAT INDEX"-pictogram verschijnt.
Binnen/buiten dauwpunt
Het pauwpunt is de temperatuur tot waarop de lucht moet worden afgekoeld om verzadigd te raken (bij gelijke hoeveelheid waterdamp en druk). Bij verdere afkoeling - onder deze temperatuur - treedt condensatie op. Het pauwpunt worden afgeleid van de huidige temperatuur en relatieve luchtvochtigheid.
Druk twee maal op de "Heat Index/Dew Point"-knop om het betreffende binnen- of buiten pauwpunt op de monitor weer te gehen. Het "DEW POINT"-pictogram verschijnt.
Dagelijke/wekelijkse/maandelijkse en totale neerslag
De draadloze regenmeter registreert dagelijkke, wekelijkke, maandelijkke en totale neerslagmetingen.
Druk bij herhaling op de "RAIN/CLEAR"-knop om:tussen de verschillende modi te wisselen en de betreffende "DAGELIJKS", "WEKELIJKS", "MAANDELIJKS" of "TOTAAL"-pictogrammen zullen op de monitor verschijnen.
Houdt de "RAIN/CLEAR"-knop ingedrukt in de dagelijks-, wekelijks- of maandelijks-modus om alle dagelijke/ wekelijkke/maandelijkse neerslagregistraties op 0 te resetten. Houdt de "RAIN/CLEAR"-knop ingedrukt in de totale neerslag-modus om de totale neerslagregistratie op 0 te resetten.
Druk op "RAIN UNIT" aan de weiterijde van de behuizing om de unit om te stellen van mmaar inch of vice versa.
Neerslag historie
Dit weestation beschicht over een grote geheugencapaciteit dat de volgende opslag en weergave möglich kaakt:
- dagelijkke neerslag (tot en met de LASTE zesragen alsmede de huidige dag)
- wekelijskne neerslag (tot en met de LASTE zes weken alsmede de huidige week)
- maandelijke neerslag (tot en met de LASTE zes maanden alsmede de huidige maand)
Druk op de "RAIN"-knop om de dagelijkkse-, wekelijkse- of maandelijke neerslagmodi wee ter geven. Druk bij herhaling op de "RAIN HISTORY"-knop om door de huidige en de staat 6ragen/weken/maanden gevevens te scrollen tot u de door u gewenste modus heeft gezonden. De huidigeperiode wordt in het scroll- venster met "0" weergeveen. -1,-2, enz. duidt op de voorgaande perioden. De exacte neerslaggeveens van de gekozenperiode wordt op de monitor weergeveen.
Voorbeeld 1: In april drukt u, in de maandelijkke neerslagmodus, bij herhaling op de "RAIN HISTORY"-knop tot het "-3" scroll-venster verschijnt. Nu worden de maandelijke hoeveelheid neerslag in de maand januari weergegeven (van 1 tot en met 31 januari).
Voorbeeld 2: Op woensdag drukt u, in de wekelijkke neerslagmodus, bij herhaling op de "RAIN HISTORY"-knop tot het "-1" scroll-venster verschijnt. Nu worden de wekelijkke hoeveelheid neerslag van de afgelopen week weergegeven (van vorige week zondag tot en met afgelopen zaterdag).
Voorbeeld 3:
Op vrijdag drukt u, in de dagelijkse neerslagmodus, bij herhaling op de "RAIN HISTORY"-knop tot het "-2" scrollvenster verschijnt. Nu worden de hoeveelheid neerslag van afgelopen woensdag weergegeven.
Windsnelheid-enrichting
Het weerstation gebruikt de anemometer om gevevens over de windsnelheid en-richting te verzamelen. U kunt maar keuze de weergave van de windsnelheid op de monitor instellen in miles per hour (mph), kilometer per uur (km / h) meter per seconde (m / s) knopen of Beaufort (Bft). Druk op "WIND UNIT" aan dechterzijde van de behuizing tot de gewenste weergave in snelheid verschijnt.
De monitor kan 16 windrichtingen weergeven (N voor noord, S voor zuid, SW voor zuidwest enz.).
Druk op de "WIND"-knop omuit windpiek- en gemiddelde slenlheid te kiezen.
Windrichting:
gemiddelde windrichting gedurende 2 minutes
Gemiddelde windsnelheid:
gemiddelde windsnelheid gedurende 2 halten
Windpieksnelheid: maximale windsnelheid gedurende
10 minutes
| Beaufort | Knopen | Golfhooge (in meter) | Golfhooge (in feet) | WMO-beschrijing (Wereld Meteorologische Organisatie) | Hoe gedraagt zich de zee? |
| 0 | onder 1 | - | - | windstil | spiegelgliad |
| 1 | 1 - 3 | 0,07 | 0,25 | zwak | kleine golfjes geschubd oppervliak |
| 2 | 4 - 6 | 0,15 - 0,3 | 0,5 - 1 | zwak | kleine, korte golven |
| 3 | 7 - 10 | 0,6 - 0,9 | 2 - 3 | matig | kleine golven, breken, schuimkopjes |
| 4 | 11 - 16 | 1 - 1,5 | 3,5 - 5 | matig | golveniet'slanger, veel schuimkoppen |
| 5 | 17 - 21 | 1,8 - 2,4 | 6 - 8 | vrij krachtig | matige golven, overal schuimkoppen, af en toe opwaaiend schuim |
| 6 | 22 - 27 | 2,9 - 4 | 9,5 - 13 | krachtig | grotere golven, schuimplekken, vrij veel opwaaiend schuim |
| 8 | 28 - 33 | 4,1 - 5,8 | 13,5 - 19 | hard | golven worden hoger, beginnende schuimstrepen |
| 9 | 34 - 40 | 5,5 - 7,6 | 18 - 25 | stormachtig | matig hoge golven, worming van schuimstrepen |
| 10 | 41 - 47 | 7 - 9,7 | 23 - 32 | storm | hoge golven, rollers, zich wordt slechter door schuimvlagen |
| 11 | 48 - 55 | 8,8 - 12,5 | 29 - 41 | zware storm | zeer hoge golven, zee wordt wit van het schuim, overslaande rollers, verminderzedicht |
| 12 | 56 - 63 | 11,2 - 15,8 | 37 - 52 | zeer zware storm/ orkaanachtig | extreem hoge golven, zee geheel bedekt met schuim, sterk verminderzedicht |
| 12 | > 64 | > 13,7 | > 45 | orkaan | licht is vol met verwäaid water en schuim, zee volkommen wit, vrijwel geen zichmeer |
(Referentie: schaal van Beaufort en benaming KNMI)
Wind chill/gevoeltemperatuu
De wind chill (gevoeltemperatuur - guurfactor) is de schijnbare temperatuur die op de huid worden waargenomen door een combinatie van luchttemperatuur en windsnelheid. De weergegeven wind chill op de monitor is een berekende waarde gebaseerd op de gemeten temperatuur door de anemometer (kanaal 1) en de gemiddelde windsnelheid.
Druk aan de zichijde van de behuizing op de "C/F"-knop om een weergave in graden Celsius of Fahrenheit te selecteren.
Windpieksnelheid en wind chill (gevoeltemperatuur/ guurfactor) alarm
Windpieksnelheid alarm
U=kunt op de monitor een 1 minuut durende alarmering instellen voor het geval de windpieksnelheid een ingestelde waarde bereikt. Druk op de knop "WIND ALARM" om het alarm stop te zetten. De gerelateerde alarmpictogrammen blijven knipperen tot het moment dat het criterium voor het alarm Niet meer van toepassing is.
Instellen van het windpieksnelheid-alarm
- Druk op de "WIND ALARM"-knop om de waarde van het windpieksnelheid-alarm waar te gehen. Het "ALARM"-pictogram verschijnt in de windpieksnelheid sectie op de monitor.
- Houdt de "WIND ALARM"-knop ingedrukt om in het instellingenmenu te komen en de windpieksnelheidcijfers beginnen te knipperen.
- Druk op "▲" of "▼" om de waarde in te stellen.
- Druk op de knop "WIND ALARM" om deinstalling te bevestigen en het menu te verlaten.
Druk bij herhaling op de "WIND AL" -knop om het windpieksnelheid-alarm in ofuit te schakelen. Hi verschijt zodra het alarm is geactiveerd.
Lage wind chill (gevoelstemperatuur/guurfactor) alarm U aunt tevens op de monitor een 1 minuut durende alarmering instellen voor het geval de wind chill (gevoelstemperatuur) een ingestelde waarde bereikt. Druk op de knop "WIND ALARM" om het alarm stop te zetten. Het gerelateerde alarmpictogram blijft knipperen tot het moment dat het criterium voor het alarm Niet meer van toepassing is.
Instellen van het wind chill (gevoelstemperatuur/ guurfactor) alarm:
- Druk bij herhaling op de "WIND ALARM"-knop tot de
"ALARM"-pictogram in de wind chill-sectie op de monitor verschijnt.
- Houdt de "WIND ALARM"-knop ingedrukt om in het instellingenmenu te komen en de wind chill-cijfers beginnen te knipperen.
- Druk op "▲" of "▼" om de waarde in te stellen.
- Druk op de knop "WIND ALARM" om de instelling te bevestigen en het menu te verlaten.
Druk bij herhaling op de "WIND AL" -knop om het wind chill-alarm in of UIT te schakelen. Loverschijnt zodra het alarm is geactiveerd.
Maximale en minimale (waarden-) registraties
Druk bij herhaling op de "MEMORY"-knop om de maximale en minimale waarden van de temperatuur, luchtvochtigheid, heat index, dauwpunt, windsnelheid en wind chill te bekijken. De betreffende MAX" - en MIN" pictogrammen verschijnen. Houdt de "MEMORY"-knop in de max./min. weergavemodus ingedrukt teneinde het geheugen te wissen.
Radiogesturde klok
Het weerstation begint met de synchronisatie van de tijd, nadat de batterijen/adapter geplaatst zichn/is. Tijdens het synchroniseren knippert het antennepictogram. Indien de ontvangst van de radiogestuurde tijdgegevens in orde is zal het antennepictogram met een zgn. vol-signaalontvangst pictogram op de monitor verzchijnen. De radiogestuurde klok worden dagelijks om 02:03 en 03:03 gesynchroniseerd. Elke ontvangstcyclus duurt minimaal 2,5 en maximaal 10 minutes.
radiogestuurd tijdsignal Zoeken
ontvangst is geslaagd
ontvangst is Niet geslaagd
antenna-pictogram is verdwenen
ontvangst is Niet mogelijk
Een antennapictogram zonder weergave van signaalontvangst duidt op het feit dat de LASTste ontvangst Niet geslaagd is (dagelijkke synchronisatie is城县
nog geactiveerd). Teneinde direct een radiogestuurd tijdsignaal te zoeken kut u bij herhaling op drukken, tot het antennpe-pictogram begint te knipperen. Indien de ontvangst nog steeds Niet functioneert, kut u op een later tijd stip de procedure op een andere locatie herhalen. Plaats de eenheid Niet in de buurt van möglichke interferentiebronnen zaals mobiele telefoons, overige apparatuur, een tevisietoestel, enz.
Teneinde de radiogestuurdeijdontvangst te deactiveren en de dagelijkse synchroniste te beeindigen, druk dan bij herhaling op tot het antennpeictogram verdwijnt.
Tijd en kalender
Druk bij herhaling op de "CLOCK"-knop om+tussenijd, kalender enweekdag te wisselen.
Instelling van de tijd en kalender:
Opmerking: Het isoodzakelijk de tijd en kalender handmatig in te stellen indien uw weerstation Niet in staat is radiogestuurde tjdsignalen in uw omgeving te ontvangen.
- Houdt de "CLOCK"-knop ingedrukt om waar de instellingenmodus voor teijd te gaan.
- Gebruik “▲” of “▼” voor de aanpassing en de “CLOCK”-knop ter bevestiging. De volgende waarden können achetereenvolgens ingesteld worden: 12/24 uurformaat > Uur > Min > Jaar > D/M of M/D format > Maand > Datum > EXIT
Locale tijd, wereld (zone)ijd
Houdt de "ZONE"-knop ingedrukt om maar de instellingenmodus voor de wereldtijd(-zone) te gaan. Druk op ^一 of om de gewennen uurwaarde van -12 tot +12 in te voeren.Druk op de knop ZONE"om elke instelling te bevestigen.
Druk bij herhaling op de "ZONE"-knop om+tussen de locale (radiogestuurde) tijd en de wereldtijdzone te wisselen. Het "ZONE"-pictogram verschijnt indien de wereldtijdzone is geseleeteerd. Indien de wereldtijdzone Niet worden gebruikt, stel dan de wereldtijdzone op "0".
Installing van het alarm
Druk op de "ALARM"-knop om de alarmtijd te bekijken en het "ALARM"-pictogram verschijnt. Druk bij herhaling op de "ALARM"-knop om het alarm in of uit te schakelen. Het belpictogram verschijnt zodra het alarm is geactiveerd.
Houdt de "ALARM"-knop ingedrukt om maar de instellingenmodus voor het alarm te gaan.
Druk op "▲" of "▼" om de gewenste waarden voor uren en minuten in te voeren. Druk op de "ALARM"-knop om de instelling te bevestigen.
Snoopze en achtergrondverlichting
Zodra het alarm afgaat drukt u op SNOOZE/LIGHT om de snooze-functie te activeren en er verschijnt een "Zz"- pictogram. Druk op de "ALARM"-knop om het alarm voor een dag UIT te zetten.
Druk in de normale modus op SN00ZE/LIGHT voor deuitgebreide achtergrondverlichting indien de adapter Niet is aangesloten.
Indicatie voor bijna lege batterijen
De individatie voor bijna lege batterijen is beschikkaar voor de monitor zich en voor alle remote-sensoren. Vervang de batterijen en volg de procedure voor het (opnieuw) instellen zoals beschreiben in deze handleiding.
Belangrijk: Het kalibreren van de windrichting op de anemometer is te allen时代的oodzakelijk nadat de anemometer is gereset of indien er十几年e (opnieuw) batterijen zich geplaatst.
(Voor details zie het hoofdstuk 4 "Kalibreren van de anemometer en hetplaatsen van batterijen").
Afvoer van de batterijen
Vervang de batterijen alleen door hetzelfde of een gegelijkwaardig type dat aanbevolen worden door de fabrikant.
Zorg er voor dat oude en defecte batterijen op een milieuvriendelijk wijze en in overeenkomst met de geldende voorschriften worden afgevoerd.
Specificities
Kamertemperatuur: 0^ tot +50^ (+32^ tot +122^)
Buitentemperatuar: -20^ tot +60^ (-4^ tot +140^)
Temperatuurresolutie: 0,1^
Binnen en buiten relatieve luchtvochtigheid: 20% - 99% RH (relative humility)
Relatieve luchtvochtigheidresolutie: 1 % RH (relativehuminity)
Kanalen voor temperatuur en relatieve luchtvochtigheid: maximaal 3
Bereik windsnelheid : 0 – 30 m/s
:0-108 km/h
:0-67 mph
:0-58,3 knopen
:0- 11 Beaufort
Regenmeterweergave:0-9999mm
:0-393.66 inch
Zendbereik (anemometer): tot max. 100 meter (228 feet) in open terrein bij een radiofrequentie van 433 MHz Overdrachtsbereik (regenmeter): tot max. 50 meter (164 feet) in open terrein bij een radiofrequentie van 433 MHz Klok: DCF77 radiogestuurd, quartz back-up Voeding:
- 6 AA-batterijen voor de monitor; als optie een 6,0 V-voedingsadapter (niet bij de levering inbegrepen)
- 2 AA-batterijen voor de anemometer
- 2 AA-batterijen voor de regenmeter
Toelatings- en veiligheidsbewijzen / algemene informatatie
Dit toestel heeft de CE-markering conform de bepalingen van de richtlijn R&TTE (1999/5/EG).
Hama GmbH & Co. KG verklaart hierbij dat dit toestel voldoet aan de fundamentele vereisten en de overige relevante regelingen en voorschriften van de richtlij 1999/5/EG. De conformiteitsverklaring en de verklaring van overeenstemming vindt u op internet onder http://www.hama.com.
