GEBRUIKSAANWIJZING GHD 2800 ATIKA

Oorspronkelijke gebruiksaanwijzing - Veiligheidsinstrukties

Reserveonderdelen

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

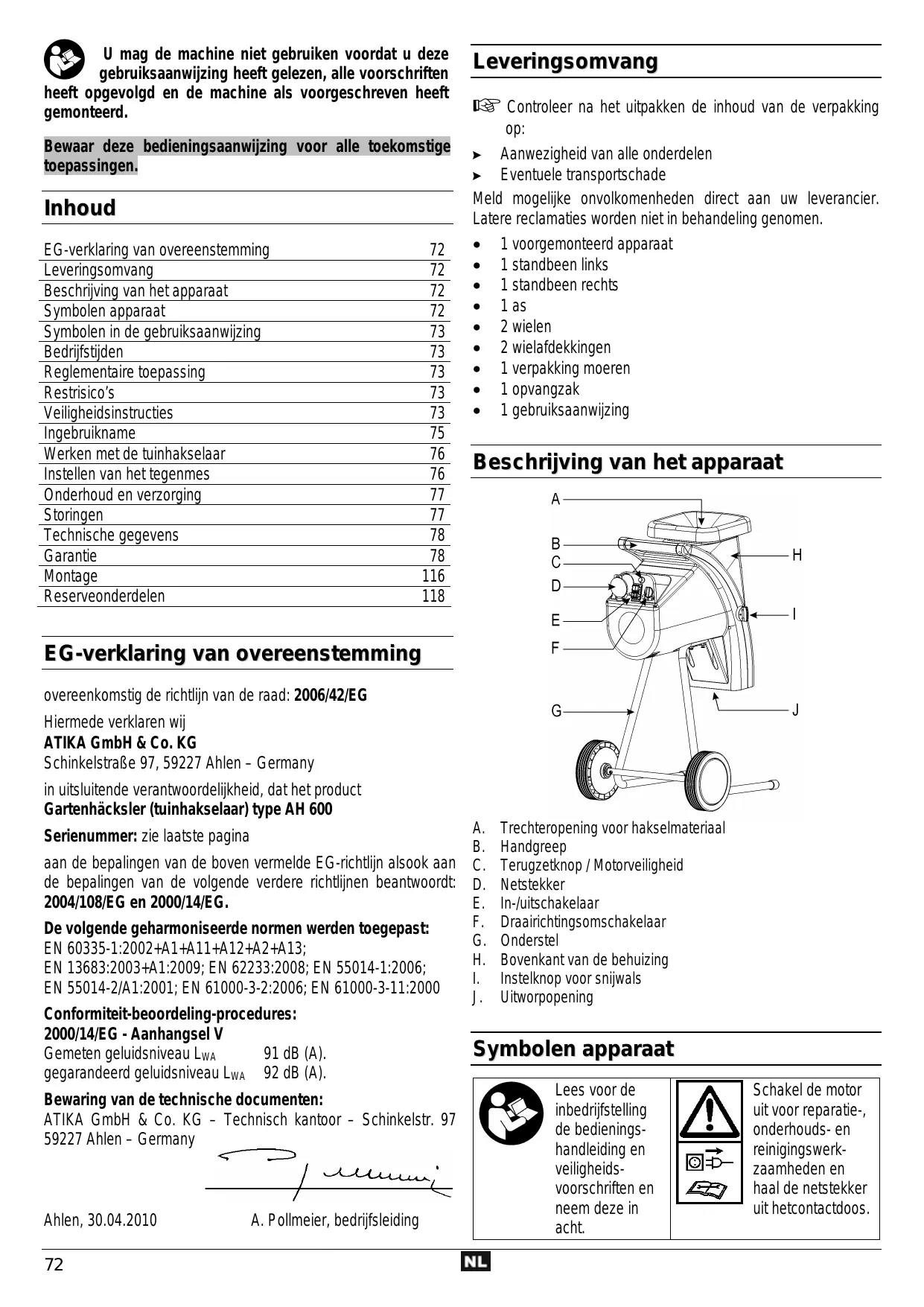

Inhoud

EG-verklaring van overeenstemming	72
Leveringsomvang	72
Beschrijving van het apparaat	72
Symbolen apparaat	72
Symbolen in de gebruiksaanwijzing	73
Bedrijstijden	73
Reglementaire toepassing	73
Restrisico's	73
Veiligheidsinstrumenties	73
Ingebruikname	75
Werken met de tuinhakselaar	76

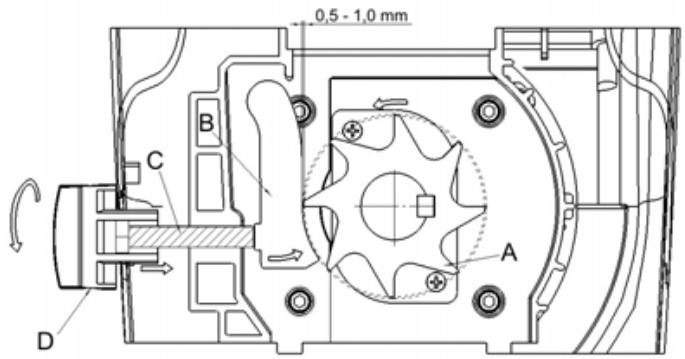

Instellen van het tegenmes	76
Onderhoud en verzorging	77
Storingen	77
Technische gegevens	78
Garantie	78
Montage	116
Reserveonderdelen	118

EG-verklaring van overeenstemming

overeenkomstig de richtlijn van de raad: 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH & Co. KG

in uitsluitende verantwoordelijkheid, dat het product

Gartenhacksler (tuinhakselaar) type AH 600

Serienummer:zie laatste pagina

aan de bepalingen van de boven vermelde EG-richtlijn alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2004/108/EG en 2000/14/EG.

De volgende geharmoniseerde normen werden toegepast:

EN 60335-1:2002+A1+A11+A12+A2+A13;

EN 13683:2003+A1:2009; EN 62233:2008; EN 55014-1:2006;

EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3-11:2000

Conformiteit-beoordeling-procedures:

2000/14/EG - Aanhangsel V

Gemeten geluidsniveauu LwA 91 dB (A).

gegarandeerdl geluidsniveau LwA 92 dB (A).

Bewaring van de technische documenten:

A. Pollmeier, bedrijfsleiding

Leveringsomvang

Controller na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

Meld möglich onvolkomenheden direct aan uw leverancier. Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerd apparatus
1 standbeen links
1 standbeen rechts
1 as
2WIelen
2 wielafdekkingen
1 verpakking moeren
1 opvangzak
1 gebruiksaanwijzing

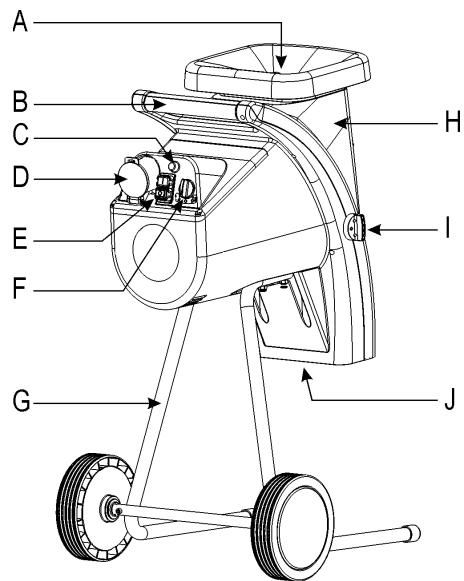

Beschrijving van het apparatus

A. Trechteropening voor hakselmateriaal
B. Handgreep
C. Terugzetknop / Motorveiligheid
D. Netstekker
E. In-/uitschakelaar
F. Draairichtingsomschakelaar
G. Onderstel
H. Bovenkant van de behuizing
I. Instelknop voor snijwals
J. Uitworpopening

Symbolen apparatus

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht.

Schakel de motor
uit voor reparatie-,
onderhouds- en
reinigingswerk
zaamheden en
haal de netstekker
uit hetcontactdoos.

dieren uit de gevaarszone verwijderd houden.	Gevaar doorwegslingerende delen bij ropende motor – Niet betrokken Personen, alsook huis- en nuttige-	Le op voor roterende messen. Handen en voeten nicht in de openin-gen houden verwijl de machine draait.
Oog- en geluidsbeschem-ing dragen.	Veiligheidshand-schoenen dragen.	Tegen vochtigkeit beschermen.
Elektrische toestellen behoren nicht in de huisafval.Toestellen, toebehoren en verpakkingaar een milieuvriendelijk recycling brengen.Volgens de Europese Richtlij 2002/96/EG over oude elektronische apparaten en electronica要去en nicht meer bruikbarelektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.
Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.
Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.
Montage, gebruik en onderhoud. Hier worden precies uitgelegd wat u moet去做.

Bedrijfstijden

Houdt alstublieft voór ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Reglementaire toepassing

Bij het gebruik conform de voorschriften hoor het hakselen van

• allerhande takken tot max. diameter (naargelang het houtsoort en de versheid)
• verwelkte, vochtige, reeds meertere Damen opgeslagen tuinafval awisselend met de takken.

Het hakselen van glas, metaal, kunststoffdelen, plastic zakken, stenen, textielafval, wortelen met aarde, afval zonder vaste consistentie (bijv. keukenafval) wordenuitdrukkelijk uitgesloten.

De tuinhakselaar is geschikt voor privé gebruik in huis- en hobbytuin.

Als hakselmachine voor de privé huis- of hobbytuin worden zulke toestellen aangezien die Niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.

Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeieende schade is de fabrikant nicht aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.

Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade van eenieder soort UIT.

Deze machine mag alleen voorbereidt, gezrukt en onderhoven worden door Personen die met de machine vertrouwd zijn en goed ingelicht�n over de risico's. Reparationsogen alleen doorde fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminalisierend worden wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgetsels en beschadigingen.

• Gevaar voor letsels aan vingers en handen, wanner u met de hand door een opening grijpt en in aanraking komt met de roterende messen.
• Gevaar voor letsels aan vingers en handen, bij montage- en reinigingswerkzaamheden aan de messen.
• Verwonding door wegslingerend hakselgoed in het bereik van de trechter.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.
• Verminding van het gehoort bij langdurig werkken zonder gehoorbescherming.

Veiligheidsinstructies

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.
Reparaties aan elektrische onderdelen van de machine要去en door de fabrikant of een door hem aangewezen persoon worden uitgevoerd.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.

• Gebruik de machine alleen waar hij voor gemaakt is (zie "Reglementaire toepassing" en "Werken met de tuinhakselaar").

• Zorg voor een stabiele en uitgebalanceerde houding. Streku niet vooruit. Ga bij het inwerpen van het hakselmaterial op bezelfde hoogte met het toestel staan.

• Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.

• Tijdens het werkken met deze machine dieren veiligheidsbril, werklandschoenen en gehoortbeveiliging te worden gedragen.
  Draag de juiste werkkleding

Nauw sluitende kleding dragen.

Geen schoenen met gladde zolen dragen.

• De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden.
• Kinderen enjongeren van minder dan 16aar mogen het toestel Niet bedieren.
• Kinderen dieren uit de buurt van het apparaat te worden gehonden.
• Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt zich.
  Laat de machine nooit zonder toezicht.
• Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken.
• Neem een werkpositie in, zijdelings ofijken het apparaat. Ga nooit in het bereik van de uitwerpopening staan.
• Nooit uw hand in de vul- of uitworpopening steken.
• Blijf met uw gezicht en uw lichaam UIT de buurt van develulopening.
• Overbelast de machine nicht. U werkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht.
• Verander het toerental van de motor Niet, want de regelaar regelt de veilige maximum werkslelheid en beschermt de motor en alle draaiende delen gegen schade door te hoge slelheid.
• Het apparaat mag nicht zonder de vultrechter gebruikt worden.
• Het toestel resp. delen van het toestel Niet veranderen.
• Bij het inschakelen van de motor要去 het apparaat conform de voorschriften zijn gesloten.
• Het toestel nicht met water afspatten. (Gevarenbron elektrische stroom).

• Let op de omgevingsinvloeden.

• Gebruik de machine nicht in een vochtige of native omgeving.

• Machine nicht in de regen latent staan of in de regen werken.

• Werk alleen bij toereikend zich, zorg voor een goede verlichting.

• Om letsel aan vingers te vermijden, bij montage en/of reining werklandschoenen dragen.

Schakel de machine uit en neem de steker uit het stopcontact bij:

• onderhouds- en reinigingswerkzaamheden
• bij storingen
• controle van de aansluitleidingen, of dezeverstrengeld of beschadigd zijn
• transport
• reparatiewerkzaamheden

• het verlaten van de machine (ook voor een korteijd)

• Bij verstoppen in de ingooi en uitwerp van de machine schakel de motor uit en neem de netsteker uit het stopcontact, alvorens u materiaalresten in de ingooi of uitwerp verwijdert.

• Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder worden gebrukt, moet zorgvuldig worden onderzoucht of de beschemingsvoorzieningen enlicht beschadigde onderdelen fouloosen volgens de voorschriften functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zich. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

Elektrische veiligheid

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

1,5 mm² bij een lenghte tot 25 m.
2.5 mm² bij een lenghte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen Niet meer, de werkung van het toestel worden gereduceerd.
• Stekker en aansluitdozen aan aansluitleidingen要去en uit rubber, zacht pvc of een ander thermoplastisch materiaal van bezelfde mechanische vastheid+zijn of met dit materiaal zijn gecoat.
• De stekkervoorziening van de aansluitleiding要去 gegen spatwater beveiligd�.
• Let er bij het leggen van de aansluitkabel op dat deze Niet stoort, bekneld raakt, geknikt worden en de steekverbinding niet nat worden.
• Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden waarvoor hij nicht geschikt is. Bescherm de kabel gegen但它, olie of scherper Randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlngkabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlengkabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparaties mogen alleen dooreen erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去npgevolgd worden.
Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaatsuitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van nicht originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Plaats de hakselmachine voor het gebruik op een horizontale en stevige ondergrond (kiepgevaar).
• Plaats het apparaat zich op een geplaveide of steengruisondergrond.
• Gebruik het toestel alleen in open lucht. Houd afstand (minimum 2 m) van een muur of een ander onbuigzaam voorwerp.

• Controller voor elk gebruik:

• de aansluitkabels op beschadiging
  gebruik geen beschadigde aansluitkabels.

• de machine op eventuele beschadigingen (zie veiligheidsinstructies)
  of alle schroeven goed zichn vastgedraaid

Aansluiting op het net

• Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit de machine aan het desbeteffend en reglementair stopcontact aan.
• Gebruik een verlangkabel met voldoende diameter

Beveiling

		Zwitserland	UK
2300 W	16 A traag	10 A traag	13 A traag
2500 W	16 A traag		13 A traag
2800 W	16 A traag		13 A traag

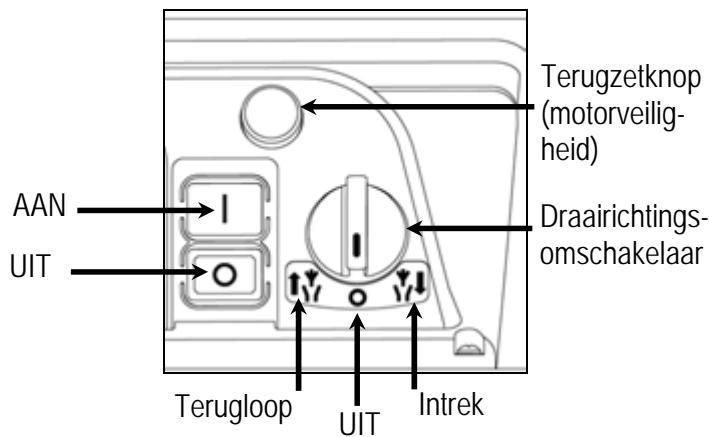

In-/uitschakelaar

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST inn uitschakelen. Beschadigde schakelaars要去en onmiddelijk door de klantenservice worden gerepareerd of worden verrangen.

Inschakelen

Druk op de groene knop ①.

Uitschakelen

Druk op de rode knop ①.

Beveiling gegen opniewaanlopen bij stroomuitval

Bij stroomuitval schakelt het toestel automatischuit (overbelastingsschakelaar).

Motorveiligigkeit

De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting selbstandig UIT. Druk

1. terugzetknop (motorveiligheid)
2. groene knop (1) om opniew in te schakelen.

Draairichtingsomschakelaar

Activeer de draairichtingsomschakelaar alleen bijuitgeschakelde hakselaar.

Positie

Motor doet het Niet.

Positie

Het materiaal worden door de snijwals ingetrokken en gehakseld.

Positie

Het mes werkst in omgekeerde richting en ingeklemd materiaal komt vrij.

Nadat u de draairichtingsomschakelaar in de positie Y heeft gebracht, houdt u de groene knop van de in-/uitschakelaar ingedrukt. De snijwals worden op de omgekeerde richting geschakeld. Wanner u de in-/uitschakelaar loslaat, blijft de hakselaar automatisch staan.

Tips

Grote voorwerpen of stukken hout worden na meermalige activering zowel in de snij- alsook in de vrijgaverichting verwijderd.
- Gebruik een stopper of een haak voor het verwijderen van geblokkerde voorwerpenuit de trechter of de uitworpopening.

Wacht steeds tot de hakselaar stilstaat, voor u deze opnieuw inschakelt.

Netimpedantie

Bij ongunstige netcondities kan het gedurende het inschakelproces van het toestel tot korte spanningsdalingen komen die andere toestellen können belemmeren (bv knipperen van een lamp).

Er zijn geen storingen te verwachten, wanneer de maximale netimpedanties worden opgevolgd.

Vermogensopname P1 (W)	Netimpedantie Zmax (W)
2300	0,21
2500	0,21
2800	0,19

Werken met de tuinhakselaar

• Neem een werkpositie in, zijdelings ofchter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.
  Langer material, dat uit het toestel uitsteekt, zou terug kuren springen, wanner het door de messen worden ingetrokken! Veiligheidsafstand aanhonden!
• Nooit uw hand in de vul- of uitworpopening steken.
• Blijf met uw gezicht en uw lichaam uit de buurt van develulopening.
• Breng uw handen, andere lichaamsdelen en kleding nicht in de vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen.
• Controller voor het inschakelen van het apparaat of er geen hakselresten in de vulopening aanwezigহn.
  Kantel het toestel Niet met lopende motor.
• Let op bij het vullen, dat er geen metaal, stenen, flessen of andere Niet verwerkbare voorwerpen in de vultrrechtter komen.

• Wanner er vreeinde voorwerpen in de vultrechter komen of het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddelijk uit en LAST het tot stilstand komen. Haal de stekker uit de contactdoos en voer de volgende punten uit:

• controller de schade

• verwang of reparateer beschadigde delen
• controller het apparaat, schroef losese delen vast.

U mag het apparaat nicht repareren wanner u daartoe nicht bevoegd bent.

Wat kan ik hakselen?

Ja:

• allerhande takken tot max. diameter, naargelang de houtsoort en de versheid
• verlepte, vochtige, reeds meerdereagation oude tuinafval.

Alleen aufwisselend met takken verwerken.

Nee:

• glas, metaaldelen, kunststoffen, plastic zaken, stenen, stofaval, wortelen met aarde
• afval zonder vaste consistentie, b.v. keukenaftval

Speciale aanwijzingen voor het hakselen:

Vul het te hakselen materiaal steeds vanop de rechtzerijde in develulopening van de trechter.
Maak takken, twijgen en hout vlak na het snijden Klein

• dit hakselgoed wordenijdens het uitdrogen zeer hard, de maximum te verweren takdiameter worden hierdoor kleiner.

Verwijder zijtakken bij takken met veel twijgen.
Verwerken van zeer waterhoudende, aan elkaar plakkend tuin- en keukenafval
- dit afwisseled met houten hakselgoed Klein make n om een verstopping van het apparaat te vermijden.
Laat het gehakselde materiaal in de zone van de uitwerpopening Niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening.
Reinig de vulopening en het uitwerpkanaal wonneer het toestel verstopt is. Schakel hiervoorteer erst de motor uit en haal de stekker uit de contactdoos.
Let u er op dat bij uw apparaat alleen de max te verwerkende takmiddelijn bijgehonden worden (zie "Technische geevens"). Alaar soort en frisheid van het hout kan zich de maximaal te verwerken takdoorsnede reduceren.
Het snijssystem trekt het materiaal zichstandig en dankzij de langzame beweging van de wals gelijkmatig maar binnen.
Automatische omschakeling van de draairich-ting:

Bij plotseling blokkeren van het apparaat kann de draairichting van de snijwals worden veranderd en kann het te hakselen materiaal terugschuiven.

• apparaat uitschakelen
• wachtent tot de snijwals stilstaat
• apparaat opniew inschakelen en eenvoudiger te verwerken materiaal gebruiken.

Bij overbelasting van het apparaat schakelt de schakelaar die met een motorbeveiliging is uitgerust vanzelf UIT

schakel de hakselmachine na ca. 5 minuten opniew aan
- wonneer het apparaat na deze wachtijd Niet kan worden ingeschakeld, dient u onder het punt „Mogelijkke storingen" na te kijkken.

Instellen van het gegenmes

Het gegenmes (B) kan aan de snijwals (A) zicher spelimg worden ingesteld. Een zo Klein möglichke afstand dient voor een efectieve werkig te worden aangehouden.

Zacht materiaal of native takken konnen splijten inplaats van te worden gesneden. Ook een meervoudige activering van een versleten tegenmes kan tot dit probleem leiden.

Instellen van de afstand.

Schakel het toestel in.

Op de rechtzerzijde van de behuizing bevindt zich een instelinrichting. Draai de instelknop (D) maar rechts om de afstand in te stellen. Door deze handeling beweegt de schroef (C) in de richting van de snijwals. Schroef zolang, tot er fijn aluminiumspaandersuit de uitworpopening vallen.

Onderhoud en verzorging

Voor iedere onderhoud:

• moet de motor uit gezet worden en de stekkeruit het stopcontact verwijderd worden
• om een terugloop en verwondingen te voorkomen is het dragen van veiligheidshandschoenen aan te bevelen.

Het snijwerktuig staat na het uitschakelen nicht meteen stil.
Wacht alvorens u met de reparatie of het onderhoud begint
tot alle delen tot stilstand zich gekomen.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden wee ter verwijderen.

• De tuinhakselaar is over het algemeen onderhoudsvrij. In het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gezchoolden:
• ventilatiegleuven open en schoon houden.
• bevestigingschroeven controlleren (indien nodig vastdraaien)
• na ieder gebruik, het apparaat van binnen en van buiten goed te reinigen.

Gebruik voor de reiniging van uw toestel slechts een warme, vochtige doek en een zachtte borstel.

Gebruik nooit reinigings- of oplosmiddelen. Zij zonden onherstelbare schade aan het toestel hunnen veroorzaken. De kunststofdelen hunnen door chemische producten worden aangetast.

• de hakselmachine nicht met stromend water of met hogedrukreinigers reinigen.
• blanke metalen delen na jeder gebruik ter bescherming gegen corrosie met een millievriendelijkke, biologisch af te breken spreoiolie behandelen.
• snijwals en nasnijplaat�zijn aan slijtage onderhevige onderdelen. Bij normala gebruik en bijstelling volgens voorschrift gaan zich echter meerere jaren mee.

Storingen

Voor het verhelpen van iedere storing

toestel uitschakelen
Wachten tot het apparaat stilstaat
- stroomtoevoer onderbreken

Storing	Mogelijk oorzaak	Oplossing
Motor doet het Niet	- de draairichtingsschakelaar op de positie "0"- Geen netspanning-Aansluitkabel defect-Toestel overbelast (motorveiligheid werk geactiveerd)	- Toestel uitschakelen en draairichtings-omschakelaar omschakelen.- Zekering controleren-Laten controleren (elektromonteur)- Toestel lately afkoelen.Druk op de1. terugzetknop (motorveiligheid)2. groene knop ➀ om opnieuw in te schakelen.
Motor bromt, maar doet het Niet	- Snijwals geblokkeerd- Condensator defect	- Toestel uitschakelen.Schakel de draairichtingsschakelaar in de positie ↑VToestel inschakelen tot de blokkering is verwijderd.Toestel waar uitschakelen. Zet dedraairichtingsschakelaar terug in de positie ↓Apparaat ter reparatieশ de fabrikant of de door hem genoemde firma sturen.
Hakselmateriaial worden nichtঀen binnen getrokken	- De snijwals loopt weiteruit. Schakelaarpositie Niet correct. - Materiaal zit klem in de trechter (materialopstuwing)	- Toestel uitschakelen en draairichtings-omschakelaar omschakelen. - Toestel uitschakelen. Schakel de draairich-tingsomschakelaar in de positie Toestel inschakelen, zodat het hakselmateriaal worden vrijgeveen,evt. verontreinigingen verwijderen. Toestel waar uitschakelen. Om verder te werkenschakelt u de draairichtingsomschake-laar wee in de positie terug. - Met een tak doorschuiven en hakselen - Tegenplaat zoals bij „Instellen van de tegenplaat“ is beschreiben instellen, bij sterke slijtage snijwals verrangen.
	- Te zicht of te nat materiaal
	- Snijwals versleten
Materialaal worden nicht goed doorgesneden.	- Tegenmes Niet voldoende ingesteld.	- Tegenmes instellen.
Apparaat begint wel te lopen, maar blockeert bij geringe belasting en schakelt via de motorveilligheidsschakelaar UIT.	Verlengingskabel te lang of te dun. Stopcontact te ver van de hoofdaansluiting verwijderd en te dunne aansluitleiding.	Verlengingskabel minstens 1,5 mm2, max. 25 meter lang. Bij langere kabels doorsnede minstens 2,5 mm2.

Technische gegevens

Model	2300	2500	2800
Type	AH 600	AH 600	AH 600
Motor	Wisselstroommotor 230 V, 50 Hz, 2800 min-1
Vermogen P1 S6 - 40 %	2300 W	2500 W	2800 W
Toerental snijwals	40 min-1
Aan-/uitschakelaar met	beveiliging gegen overbelasting; snij- en weiteruit-functie; nulspanninginitiator
Gewicht	24 kg	24,5 kg	25 kg
Geluidsdrukpegel LPA (volgens richtig 2000/14/EG)	83,8 dB (A) K = 3 dB (A)	84,2 dB (A) K = 3 dB (A)	82,5 dB (A) K = 3 dB (A)
gemeten geluidsniveau LWA (volgens richtig 2000/14/EG)	91 dB (A)	91 dB (A)	91 dB (A)
gegarandeerd geluidsniveau LWA (volgens richtig 2000/14/EG)	92 dB (A)	92 dB (A)	92 dB (A)
max. te verwerkende takmiddellijin (geldt alleen voor het snijden van vers hout)	Ø max. 35 mm	Ø max. 40 mm	Ø max. 44 mm
Veiligheidsklasse	I
Veiligheidssoorf	IP X4
Netzekering Zwitserland UK	16 A traag Ø 10 A traag Ø 13 A traag Ø	16 A traag Ø -- 13 A traag Ø	16 A traag Ø -- 13 A traag Ø

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Spis tresci
