MANUALE UTENTE GHD 2800 ATIKA

Trituratore da giardino

Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio

Kompostkvern

Conservare le istruzioni per un utilizzo futuro.

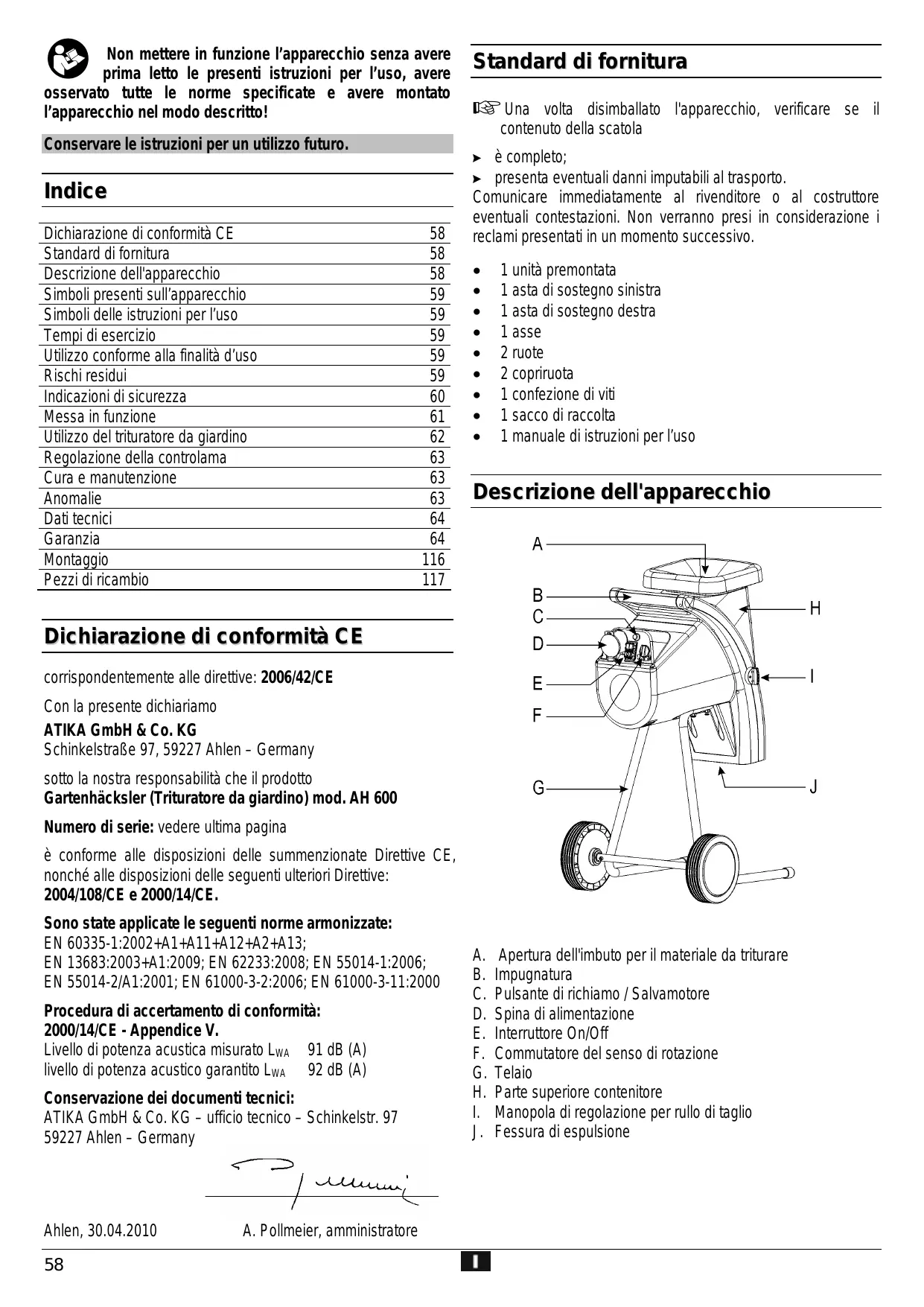

Indice

Dichiarazione di conformità CE	58
Standard di fornitura	58
Descrizione dell'apparecchio	58
Simboli presenti sull'apparecchio	59
Simboli delle istruzioni per l'uso	59
Tempi di esercizio	59
Utilizzo conforme alla finalità d'uso	59
Rischi residuali	59
Indicazioni di sicurezza	60
Messa in funzione	61
Utilizzo del trituratore da giardino	62
Regolazione della controrama	63
Cura e manutenzione	63
Anomalie	63
Dati tecnici	64
Garanzia	64
Montaggio	116
Pezzi di ricambio	117

Dichiarazione di conformità CE

correspondente alle direttive: 2006/42/CE

Con la presente dichiariamo

ATIKA GmbH & Co. KG

sotto la nostra responsabilità che il prodotto

Gartenhacksler (Trituratore da giardino) mod. AH 600

Numero di serie: vedere ultima categoria

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive: 2004/108/CE e 2000/14/CE.

Sono state applicate le seguenti norme armonizzate:

EN 60335-1:2002+A1+A11+A12+A2+A13;

EN 13683:2003+A1:2009; EN 62233:2008; EN 55014-1:2006

EN 55014-2/A1:2001; EN 61000-3-2:2006; EN 61000-3-11:2000

Procedura di accertamento di conformità: 2000/14/CE - Appendice V.

Livello di potenza acustica misurato LwA 91 dB (A)

livello di potenza acustico garantito L_WA 92 dB (A)

Conservazione dei documenti tecnici:

ATIKA GmbH & Co. KG - ufficio technique - Schinkelstr. 97

59227 Ahlen - Germany

Ahlen, 30.04.2010

A. Pollmeier, amministratore

Standard di fornitura

' Una volta disimballato l'apparecchio, verificare se il contentuto della scatola

ècomplete;
presente eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

1 unità premontata
- 1 asta di sostegno sinistra
1asta di sostegno destra
1asse
2ruote
2 copriruota
1 confezione di viti
1sacco di raccolta
1 manuale di istruzioni per l'uso

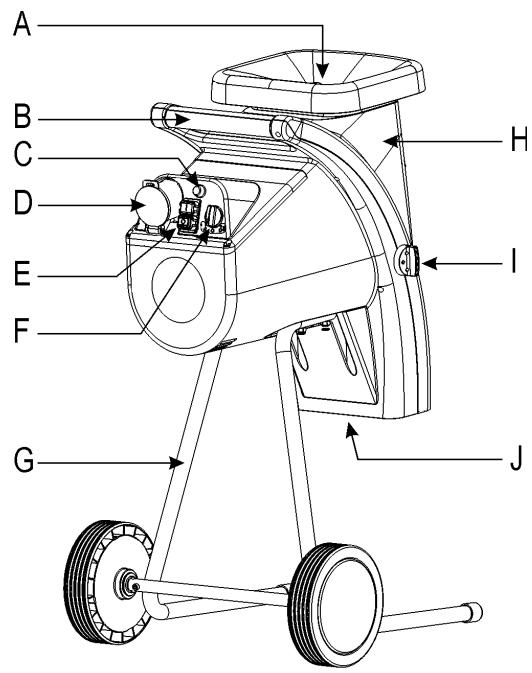

Descrizione dell'apparecchio

A. Apertura dell'imbuto per il materiale da triturare
B. Impugnatura
C. Pulsante di richiamo / Salvamotore
D. Spina di alimentazione
E. Interruttore On/Off
F. Commutatore del senso di rotazione
G. Telaio
H. Parte superiore contentore
I. Manopola di regolazione per rullo di taglio
J. Fessura di espulsione

Simboli presenti sull'apparecchio

Prima della messa in funzione, leggere e applicare quanto contento nelle istruzioni per l'uso e nelle norme de i sicurezza.		Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina di alimentazione.
Pericolo di lancio di parti con il motore in funzione - tenere lontano dalla zona di pericololo persone estranee, nonché animali domestici e da produzione.		Funzione.
Indossare occhiali e cuffie di protezione	Indossare guanti di protezione.	Proteggere dall'umidità.
Non gettare le apparettiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparettiature, accessori e imballaggio. Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparettiature elettriche ed elettroniche le apparettiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli delle istruzioni per l'uso

Potenziale pericolò o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Tempi di esercizio

Osservareanche dispositionsi regionali sulla protezione dai rumori.

Utilizzo conforme alla finalità d'uso

Perutilizzatoconformella finalitàd'uso si intende la triturazione di

• rami di agli tipo fino al diametro massimo (in base al tipo di legno e alla freschezza)
• rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami.

Si esclude espessamente la triturazione di vetro, metallo, pezzi e sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, rifiuti senza consistenza solida (ad es., rifiuti di cucina).

Il trituratore da giardino è adatto esclusivamente per l'uso privato domestico e per il giardinaggio.

Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in Campo agricolo, forestale e commerciale.

Perutilizzoconformella finalitàd'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza containute nelle istruzioni per l'uso.

Ogni utilizzato diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina agli responsabilità per i danni di qualsiasi genere da cui risultanti. Il rischio ricade esclusivamente sull'utente.

Il costruttore declina agli responsabilità per i dati di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apporte in proprio dell'utente.

L'apparecchio deve essere preparato, utilizzato e sottomosto a manutenzione solo da persona che abbiano acquisito familiarità conesso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Rischi residui

Anche in caso di utilizzo conforme e nonostante

l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunique sussistere rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usingo l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesioni alle dita o alle mani, se si afferra un'apertura con la mano o si arrivava al gruppo lame.
• Pericolo di lesioni alle dita e alle mani durante gli interventi di montaggio e pulizia effettuati sul gruppo lame.
• Pericolo di lesions nella zona dell'imbuto a causa della proiezione di pezzi da triturare.
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
• Danni all'udito in caso di lavori di lunga durataenza apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunique crearsi chiari rischi residui.

Indicazioni di sicurezza

Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In quello modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.
i Conservare le presenti norme di sicurezza in buono stato.
Le riparazioni e il disposativo per il disinseri-mente di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso.

• Prima dell'uso, acquisse familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Non utilizzato l'apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d'uso e Utilizzo del trituratore da giardino).
• Garantire un supporto sicuro e mantenere in agli momento l'equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell'apparecchio.
• Agire con la massima attenzione. Prestare attentione a quanto si sta per fare. Lavorare con coscienza. Non utilizzato l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioniserie.
• Durante il lavoro, indossare occhiali, quanti da lavoro e cuffie di protezione.
• Indossare indumenti di lavoro appropriati: non indossare indumenti ampi scarpe antiscivolo
• L'opercatore è responsabile nei confronti di terzi nella zona di lavoro dell'apparecchio.
• L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 16 anni.
• Tenere i bambini lontani dall'apparecchio.
  Non lasciare mai l'apparecchio sanza sorvegianza.
  Nonutilizzaremai l'apparecchio in presenza di estranei.
  Non lasciare mai l'apparecchio incustodito.
• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
  Assumere una posizione di lavoro corretta, overo positizonarsi lateralmente o diaetro all'apparecchio. Non sostare mai nella'area dell'apertura di espulsione.
  Non afferrare mai l'aperture di riempimento o di espulsione.
• Tenere il viso e il corpo lontani dall'apertura di riempimento.
• Non sovraccaricare l'apparecchio! Si lavora al meglio e nella massima sicurezza rispetto il Campo di potenza specificato.
• Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi correttamente montati; sull'apparecchio non modificare nulla che possa comprometerne la sicurezza.
  Non modificare il numero di giri del motore, in quanto questo regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'eccessiva velocità.

Non mettere in funzione l'apparecchio perché l'imbuto di riempimento.
Non modificare l'apparecchio o parti diesso.
- Collegare l'apparecchio prima di accendere il motore.
- Non spruzzare acqua sull'apparecchio. (Fonte di pericolò corrente elettrica).
- Tenere in considerazione gli influssi ambientali:

non usare l'apparecchio in ambienti umidi o bagnati;
- Non lasciare l'apparecchio sotto la pioggia e non lavorare quando piove.
- lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adeguata.

• Per evitare il pericololo di lesions alle dita durante gli interventi di montaggio e pulizia e indossare quanti di protezione.

• Spagnere la macchina e disinserire la spina di alimentazione alla presa nei seguenti casi:

• Lavori di riparazione

• Eliminazione di anomalie
• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
• Trasporto
• Interventioni di riparazione

• Abbandono (anche per interruzioni di breve durata)

• In caso di intasamenti nell'aperture di riempimento e di espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residi di materiale.

• Controllare se l'apparecchio presente danni:

• Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

• Controllare se le parti mobili funzionano in modo ottimale allaenza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

• Le protezioni e le parti danneggiate devono essere riparare o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, salvo diversamente indicate nelle istruzioni per l'uso.
  Sostituire le etichette di sicurezza danneggiate o illeggibili.

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano alla portata dei bambini.

Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conformmente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno

1,5 mm² nei cavi aventi una lunghezza sino a 25 m
2,5 mm² nei cavi aventi una lunghezza superiore a 25 m

• conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.

• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.

• La presa a innesto del conduttore di collegamento devesse sere protetta da spruzzi d'acqua.

• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connetto non sua umido.
• In caso di utilizzato di una bobina per cavi, svolgere completeness il cavo.
• Non utilizzato il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina dalla presa.
• Controllare regolarmente i cavi di prolunga e sostiturli quando sono danneggiati.
  Nonutilizzareconduttoridi collegamento difettosi.
• All'aperto utilizzato solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  Nonutilizzarecollegamentielettrici provvisori.
• Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguita da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.

Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei lorocentri di assistenza.

Utilizzare solo pezzi originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utilizzato. Il costruttore declina agli responsabilità per i dati da cui risultanti.

Messa in funzione

• Accertarsi che l'apparecchio sia montato completeness e correttamente.
• Ai fini dell'utilizzo del trituratore, posizionarlo su una base orizzontale e solida (pericolo di ribaltamento).
• Non posizionare l'apparecchio su una base lastricata o brecciata.
• Utilizzare l'apparecchio solo all'aperto. Mantenere una distanza (almeno 2 m) da una parete o da un'alto oggetto fisso.

• Prima di agli utilizzato, controllare:

• se i conduttori di collegamento presentano difetti (incrinature, tagli o simili)

nonutilizzareconduttoridifettosi
- se l'apparecchio presente danni (si veda Norme di sicurezza)
se tutte le viti sono serrate

Allacciamento alla rete

• Confrontare la tensione specificata nella targhetta con la tensione di rete e collegare correttamente l'apparecchio alla presa correspondente.
  Utilizzare cavi di prolunga consezione sufficiente

Protezione

		Svizerra	UK
2300 W	16 A inerte	10 A inerte	13 A inerte
2500 W	16 A inerte		13 A inerte
2800 W	16 A inerte		13 A inerte

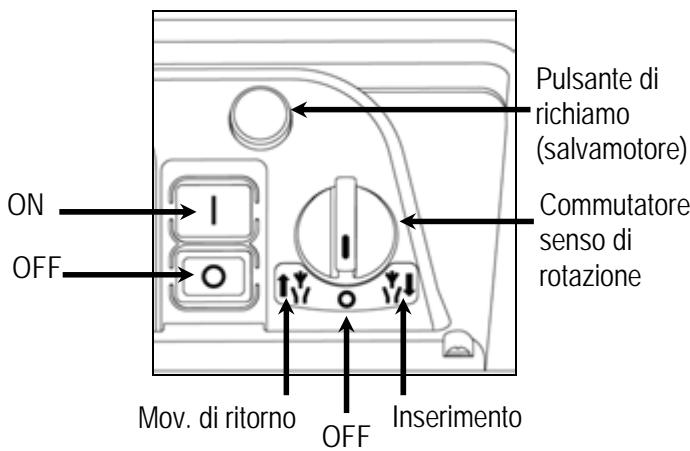

Interruttore On/Off

Non utilizzato apparente il cui interrottore sa dificile da attivare e disattivare. Gli interrottori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Accensione

Premere il pulsante verde ①

Spegnimento

Premere il pulsante rosso ①

Protezione contro il riavvio in anticanza di corrente

In mancanza di corrente, l'apparecchio si spegne automaticamente (dispositivo di attivazione della tensione di sbilanciamento). Per riaccendere l'apparecchio, premere nuovamente il pulsante verde.

Salvamotore

Il motore è dotato di un interrottore di protezione e si spegne automaticamente in caso di sovraccarico. Dopà una pausa di raffreddamento (circa 5 min.), il motore può essere nuovamente acceso. Premere

1. tasting di ripristino (salvamotore)
2. pulsante verde I per la riaccensione (1)

Commutatore del senso di rotazione

Azionare il commutatore del senso di rotazione solo se la trinciatrice è spenta (disinserita).

Posizione

Il motore ronza, ma non si avvia.

Posizione

Il materiale viene trascinato dal cilindro portalame e trinciato.

Posizione

Quando il commutatore del senso di rotazione è statoMESSO nella posizione 1M,mantere premuto il pulsante verde dell'interruttore on/off. Il cilindro portalame viene posizionato nella direzione opposa.Quando si rilascia l'interruttore on/off,la trituratrice rimane ferma automaticamente.

Suggerimenti

• Oggetti o peszi di legno grande, dopo diversi azionamenti vengono rimossi sa dal dispositivo di taglio che da quello di scatto.
• Per rimuovere gli oggetti rimasti bloccati, dall'imbuto di entrata o alla fessura di espulsione, utilizzato un pressino o un gancio.

Prima di reinserire la trinciatrice, attendere SEMPRE che但这a si sia fermata completeness.

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l'accensione dell'apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfazio di una spia).

Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita P1 (W)	Impedenza di rete Zmax(Ω)
2300	0,21
2500	0,21
2800	0,19

Utilizzo del trituratore da giardino

Assumere una posizione di lavoro corretta, overo positizonarsi lateralmente o diaetro all'apparecchio. Non sostare mai nella'area dell'apertura di espulsione.
- I materiali più lunghi che sporgono dall'apparecchio potrebbero essere proiettati verso l'opereatore quando vengono tirati dalle lame! Mantenere una distanza di sicurezza!
Non afferrare mai l'aperture di riempimento o di espulsione.
- Tenere il viso e il corpo lontani dall'apertura di riempimento.
- Non portare le mani, altre parti del corpo e indumenti nel tubo di riempimento, nel canale di espulsione o in prossità di altre parti rotanti.
- Prima di accendere l'apparecchio, verificare se sono presenti resti di materiali triturati nell'imbuto di riempimento.
Non ribaltare l'apparecchio con il motore in funzione.
- Durante il riempimento, verificare che peszzi metallici, pietre, bottiglie o altri oggetti che non vanno triturati non finiscano nell'imbuto di riempimento.
- Se oggetti estranei entrano nell'imbuto di riempimento o l'apparecchio inizia a emettere rumori strani o vibrazioni, spegnere immediatamente l'apparecchio e farlo fermare. Disinserire la spina ed procedere nel modo seguente:

verificare il danno
- sostituire o riparare le parti danneggiate
controllare l'apparecchio e serrare le parti allentate

Non riparare l'apparecchio se non si è autorizzati (si veda Norme di sicurezza).

#

Che casa si più triturare?

Si:

• rami di tutti i tipi sono ad un diametro al massimo, in base al tipo di legno e alla freschezza,
• casceme da giardino appassito, umido gia raccolto da più giorni

Att. sminuzzare solo in alternanza con i rami.

No:

• veto, pezioni metallici, materiali plastici, sacchetti di plastica, pietre, resti di stoffa, radici con terra
• rifiutiswana consistenza solida p.es. rifiuti di cucina

#

Istruzioni particolari per la triturazione:

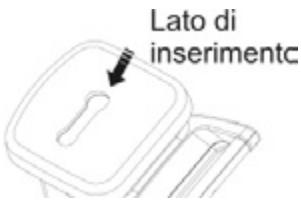

Inserire il materiale da triturare nell'ap-ertura per il riempimento dell'imbuto sempre dal lato destro.

Triturare i rami, i ramoscelli e i legni subito loro tagliati

• quello materiale, seccandosi, diventa molto dura; di conseguenza, il diametro massimo dei rami da sminuzzare si riduce.

Rimuovere i getti laterali in caso di rami molto ramificati.
Trattamento di rifiuti da giardino o da cucina molto acquosi e che tendono ad attaccarsi
- per evitare l'intasamento dell'apparecchio, sminuzzare quello materiale alternandolo con rifiuti legnosi.

Non fare accumulareccessivamente il materiale triturato nell'area dell'apertura di espulsione. In caso contrario, il materiale già triturato potrebbe intasare il canale di espulsione. Ciò può provocare un contraccolpo del materialeattraverso l'apertura di riempimento.
Se l'apparecchio è intasato, pulire l'apertura di riempimento e il canale di espulsione. A tal fine, specnere prima il motore e disinserire la spina di alimentazione.
Accertarsi di rispetto il diametro massimo dei rami da sminuzzare correspondente all'apparecchio in uso (si "Dati tecnici"). A seconda del tipo e della freschezza del legno può ridursi il diametro dei rami massimo da sminuzzare.
Il meccanismo per il taglio prende il materiale da sminuzzare autonomamente e除去 urti a causa della corsa lenta del cilindro da taglio.
Inversione automatica del senso di rotazione: se l'apparecchio si blocca improvisamente si può invertire il senso di rotazione del rullo di taglio che in questo caso spinge indietro il materiale da sminuzzare.

disinserire l'apparecchio
- attendere che il rullo di taglio si fermi completamente
- insere nuovamente l'apparecchio e insere del materiale fácilmente sminuzzabile.

In caso di sovraccarico dell'apparecchio, l'interruttore dotato di salvamotore si spegne automaticamente

accendere nuovamente il trituratore dopo circa 5 min.
- se l'apparecchio non si riaccende dopo quello intervallo di tempo, consultare il paragrafo "Possibili guasti".

Regolazione della controlama

La controlama (B) può essere regolata nel cilindro portalame (A) perché gli sono invenuti. Per un esercizio effettivo si consiglia di mantenere possibilmente una piccola distanza.

Il materiale morbido oppure i rami umidi potrebbero spaccarsi invece di venire tagliati. Anche una controrama consumata, dopo diversi azionamenti, cui causare quello problema.

Regolazione della distanza.

Inserire l'apparecchio.

Sul lato destro del contentatore di plastica è situato un dispositivo di regolazione. Per impostare la distance ruotare la manopola di regolazione (D) verso destra, in modo che la vite (C) si muova verso il rullo di taglio. Girare finché alla fessura di espulsione non fuoriescono dei piccoli trucoli di alluminio.

Cura e manutenzione

• Prima di qualsiasi intervento di manutenzione

• Spagnere il motore e disinserire la spina

• Indossare quanti protettivi per evitare lesioni.

L'utensile di taglio non si ferma subito dello spegnimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti.

Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

• Il trituratore da giardino non necessita di alcuna manutenzione. Per mantenere il valore e garantire una lunga durata dell'apparecchio, osservare quanto segue:

• lasciare libere e pulite le fessure di ventilazione.
  controllare le viti di fissaggio (se necessario, serrare).

• dello triturazione, pulire l'apparecchio internamente ed esternamente

Per la pulizia dell'apparecchio utilizzato solo un panno umido caldo e una spazzola morbida.

Non utilizzato mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente l'apparecchio. Le parti in plastica sono essere aggredite dalle sostanze chimiche.

Non pulire il trituratore con acqua corrente o idropulitrici.
- Dopo l'uso, trattare tutti i componenti metallici lucidi con olio ecologico e biologico per proteggerli nella corrosione.
- il cilindro da taglio e la lastra da taglio sono parti soggette ad usura. Tuttavia, se usate normalmente e sottomonte a regolare riaffilatura, hanno una durata di parecchi anni.

Anomalie

Prima di rimuovere qualsiasi guasto

• Spegnere l'apparecchio
• Attendere l'arresto dell'apparecchio
• Disinserire la spina di alimentazione

Disturbo	Possibile causa	Eliminazione
Il motore non s'avvia	- il commutatore del senso di rotazione nella posizione "0" - Manca la tensione di rete - Cavo di connessione difettoso - Apparecchio sovraccarico	- Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione. - Controllare il dispositivo di sicurezza - fare controllare (da un elettricista) - Lasciare raffreddare l'apparecchio. Per il reinserimento premere il 1. pulsante di richiamo (salvamotore) 2. pulsante verde ①
Il motore ronza, ma non si avvia	- Cicindro da taglio bloccato - Condensatore difettoso	- Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione ①. Inserire l'apparecchio finché non è stato rimioso il bloccaggio. Inserire nuovamente l'apparecchio. Mettere il commutatore del senso di rotazione, indietro, nella posizione ①. - Portare l'apparecchio dal produttore o alla ditta da lui indicateper la riparazione.
Il materiale da sminuzzare non viene afferrato	- Il cilindro portalame si muove all'indietro. La posizione dell'interruttore è sbagliata. - il materiale da sminuzzare	- Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione. - Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione 1%. Inserire l'apparecchio, in maniera tale che il materiale triturato venga sbloccato, eventualmente rimuovere le impurità. Disinserire nuovamente l'apparecchio. Per continuare a lavorare con l'apparecchio, mettere il commutatore del senso di rotazione, indietro, nella posizione 2%. - Introduire un ramo e sminuzzare. - Regolare la contropiastra come descripto nel punto "Regolazione della contropiastra", in caso di evidente usura del cilindro portalame sostituirlo.
	- Materiale da sminuzzare troppo molle/bagnato
	- Logoramento del cilindro da taglio
Il materiale da sminuzzare nonÈniete tagliato in modo corretto	- La controrama non è sufficientemente regolata	- Regolare la controrama
L'apparecchio si avvia, pero si blocca al minimo cari-co ici spegne tramite il salvamotore.	La prolunga è troppo lunga o la sua sezione è troppo piccola. La presa è troppo lontana dall'allacciamento principale e la linea elettrica ha la sezione troppo piccola..	La prolunga delve essere lunga max. 25 m, con una sezione di almeno 1,5 mm2. In caso di cavi più lunghi, la sezione delve essere di almeno 2,5 mm2

Dati tecnici

Modello	2300	2500	2800
Denominazione modello	AH 600	AH 600	AH 600
Motore	Motore a corrente alternata 230 V~, 50 Hz, 2800 min-1
Potenza motore P1 S6 - 40 %	2300 W	2500 W	2800 W
Numero di giri cilindro portalame	40 min-1
Interruttore On/Off	protezione sovraccarico; funzione di taglio e di corsa inversa; interrottore di minima tensione
Peso	24 kg	24,5 kg	25 kg
Livello di pressione acustica LPA (misurazione secondo la direttiva 2000/14/CE)	83,8 dB (A)K = 3 dB (A)	84,2 dB (A)K = 3 dB (A)	82,5 dB (A)K = 3 dB (A)
Livello di potenza acustica misurato LwA (misurazione secondo la direttiva 2000/14/CE)	91 dB (A)	91 dB (A)	91 dB (A)
Livello di potenza acustica garantito LwA (misurazione secondo la direttiva 2000/14/CE)	92 dB (A)	92 dB (A)	92 dB (A)
Diametro max. dei rami da sminuzzare (a seconda del tipo e della freschezza del legno)	∅ max. 35 mm	∅ max. 40 mm	∅ max. 44 mm
Classe di protezione	I
Categoria di protezione	IP X4
Protezione della rete	16 A inerte	16 A inerte	16 A inerte
Svizerra	10 A inerte	--	--
UK	13 A inerte	13 A inerte	13 A inerte

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Innhold
