GEBRUIKSAANWIJZING GHD 2500 ATIKA

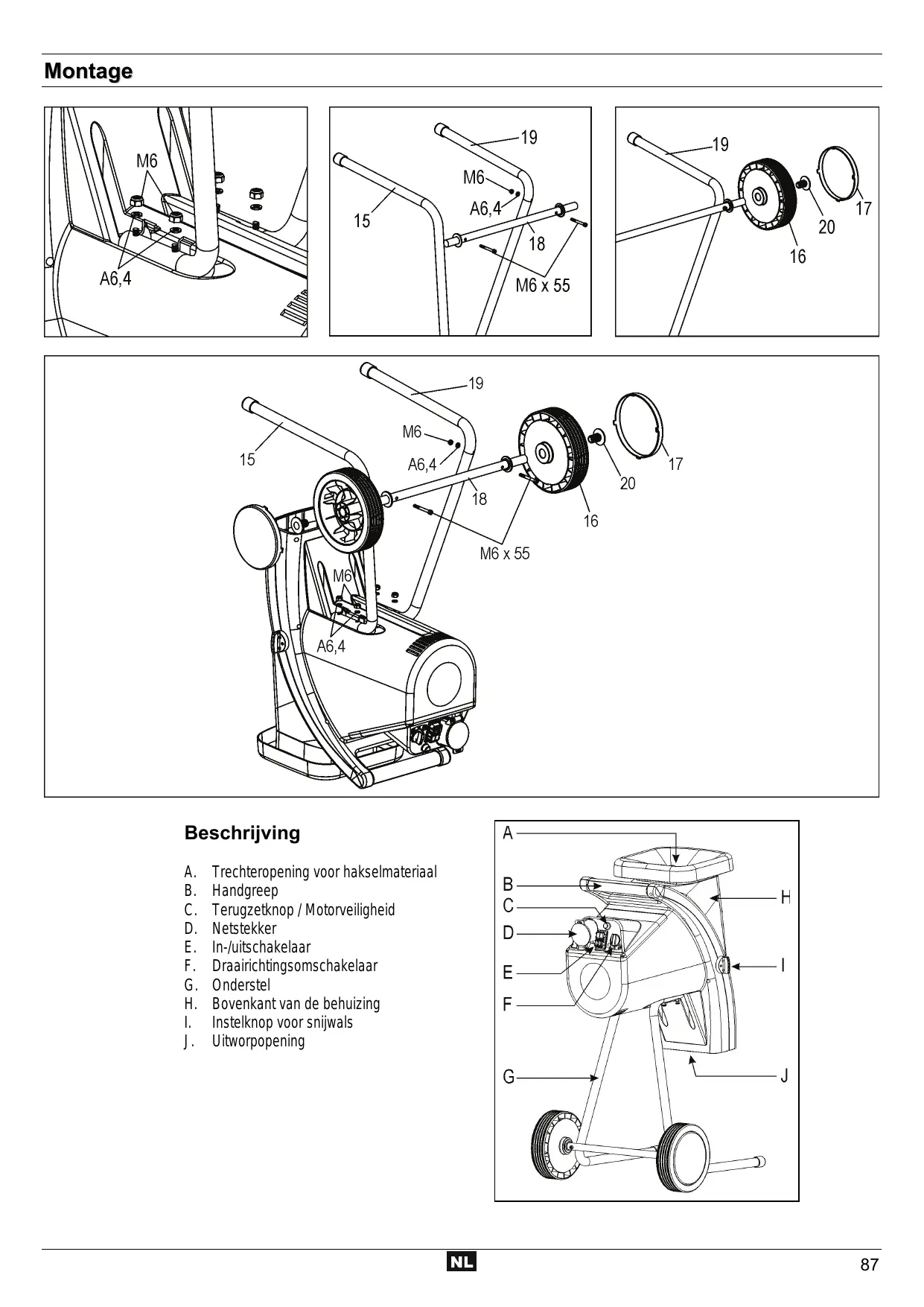

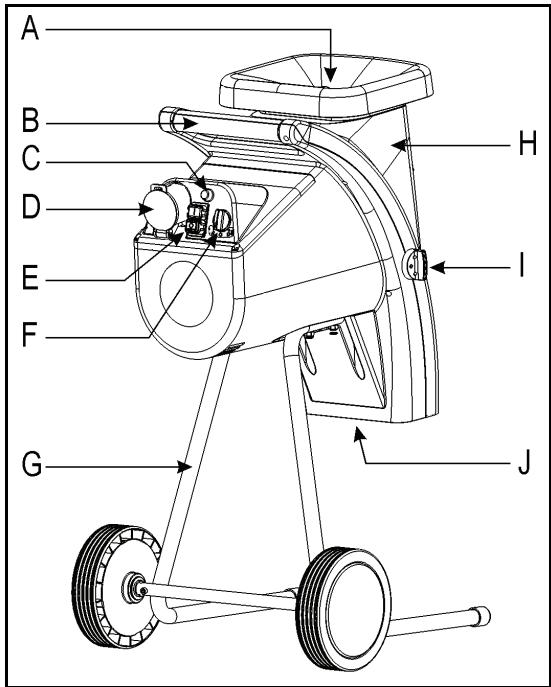

Trechteropening voor hakselmateriaal Handgreep Terugzetknop / Motorveiligheid Netstekker In-/uitschakelaar Draairichtingsomschakelaar Onderstel Bovenkant van de behuizing Instelknop voor snijwals Uitworpopening

U mag de machine niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreven heeft gemonteerd. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen. Inhoud Montage EG-verklaring van overeenstemming Symbolen apparaat Bedieningshandleiding Bedrijfstijden Leveringsomvang Reglementaire toepassing Restrisico’s Veiligheidsinstructies Ingebruikname Werken met de tuinhakselaar Instellen van het tegenmes Onderhoud en verzorging Storingen Technische gegevens Garantie Reserveonderdelen

EG-verklaring van overeenstemming volgens de richtlijn van de raad 98/37 EG ATIKA GmbH & Co. Schinkelstraße 97, 59227 Ahlen - Germany Symbolen apparaat Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht. Gevaar door wegslingerende delen bij lopende motor – niet betrokken personen, alsook huis- en nuttigedieren uit de gevaarszone verwijderd houden. waarop deze verklaring betrekking heeft, voldoet aan de desbetreffende veiligheids- en gezondheidseisen van de richtlijn 98/37/EG, alsmede aan de eisen van de andere desbetreffende richtlijnen 2004/108/EG, 2006/95/EG, 2000/14/EG Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V Gemeten geluidsniveau LWA 98 dB (A) gegarandeerd geluidsniveau LW A 99 dB (A) Let op voor roterende messen. Handen en voeten niet in de openingen houden terwijl de machine draait. Oog- en VeiligheidshandTegen vochtigheid geluidsbeschermschoenen dragen. beschermen. ing dragen. Elektrische toestellen behoren niet in de huisafval. Toestellen, toebehoren en verpakking naar een milieuvriendelijk recycling brengen. Symbolen in de gebruiksaanwijzing verklaren, uitsluitende verantwoordelijkheid, dat het product tuinhakselaar type AH 600 Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerkzaamheden en haal de netstekker uit hetcontactdoos.

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben. Belangrijke aanwijzing voor het vakkundig gebruik. Het niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken. Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten. Montage, gebruik en onderhoud. Hier wordt precies uitgelegd wat u moet doen. Bedrijfstijden Houdt alstublieft vóór ingebruikname van het toestel rekening met de landelijke (regionale) voorschriften omtrent de lawaaibescherming. Ahlen, 02.03.2007

A. Pollmeier, bedrijfsleiding Leveringsomvang Restrisico’s Controleer na het uitpakken de inhoud van de verpakking Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. op:

Aanwezigheid van alle onderdelen Eventuele transportschade Meld mogelijke onvolkomenheden direct aan uw leverancier. . Latere reclamaties worden niet in behandeling genomen.

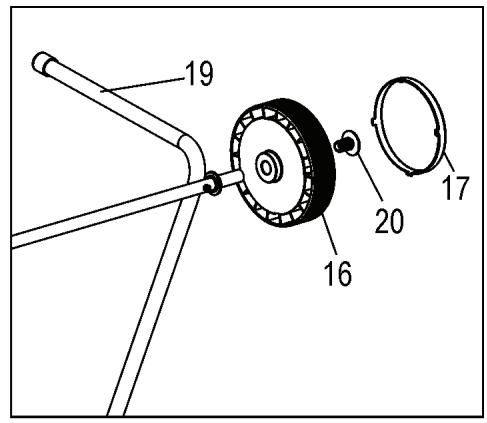

1 voorgemonteerd apparaat 1 standbeen links 1 standbeen rechts 1 as 2 wielen 2 wielafdekkingen 1 verpakking moeren 1 opvangzak 1 gebruiksaanwijzing Reglementaire toepassing Bij het gebruik conform de voorschriften hoort het hakselen van - allerhande takken tot max. diameter (naargelang het houtsoort en de versheid) - verwelkte, vochtige, reeds meerdere dagen opgeslagen tuinafval afwisselend met de takken. Het hakselen van glas, metaal, kunststofdelen, plastic zakken, stenen, textielafval, wortelen met aarde, afval zonder vaste consistentie (bijv. keukenafval) wordt uitdrukkelijk uitgesloten. De tuinhakselaar is geschikt voor privé gebruik in hobbytuin. huis- en Als hakselmachine voor de privé huis- of hobbytuin worden zulke toestellen aangezien die niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet. Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant. Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeiende schade is de fabrikant niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker. Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van eenieder soort uit. Deze machine mag alleen voorbereidt, gebruikt en onderhouden worden door personen die met de machine vertrouwd zijn en goed ingelicht zijn over de risico’s. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden. De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. ƒ Gevaar voor letsels aan vingers en handen, wanneer u met de hand door een opening grijpt en in aanraking komt met de roterende messen. ƒ Gevaar voor letsels aan vingers en handen, bij montage- en reinigingswerkzaamheden aan de messen. ƒ Verwonding door wegslingerend hakselgoed in het bereik van de trechter. ƒ Gevaar door stroom door het niet juist aansluiten van de aansluitdraden. ƒ Het aanraken van onder spanning staande delen bij geopende elektrische delen. ƒ Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan. Veiligheidsinstructies Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen

algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed. Reparaties aan elektrische onderdelen van de machine moeten door de fabrikant of een door hem aangewezen persoon worden uitgevoerd. ƒ Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding. ƒ Gebruik de machine alleen waar hij voor gemaakt is (zie “Reglementaire toepassing” en "Werken met de tuinhakselaar"). ƒ Zorg voor een stabiele en uitgebalanceerde houding. Strek u niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan. ƒ Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden. ƒ Tijdens het werken met deze machine dienen veiligheidsbril, werkhandschoenen en gehoorbeveiliging te worden gedragen. ƒ Draag de juiste werkkleding. Nauw sluitende kleding dragen. Geen schoenen met gladde zolen dragen.

ƒ De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden. ƒ Kinderen en jongeren van minder dan 16 jaar mogen het toestel niet bedienen. ƒ Kinderen dienen uit de buurt van het apparaat te worden gehouden. ƒ Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn. ƒ Laat de machine nooit zonder toezicht . ƒ Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken. ƒ Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan. ƒ Nooit uw hand in de vul- of uitworpopening steken. ƒ Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening. ƒ Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. ƒ Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. ƒ Verander het toerental van de motor niet, want de regelaar regelt de veilige maximum werksnelheid en beschermt de motor en alle draaiende delen tegen schade door te hoge snelheid. ƒ Het apparaat mag niet zonder de vultrechter gebruikt worden. ƒ Het toestel resp. delen van het toestel niet veranderen. ƒ Bij het inschakelen van de motor moet het apparaat conform de voorschriften zijn gesloten. ƒ Het toestel niet met water afspatten. (Gevarenbron elektrische stroom). ƒ Let op de omgevingsinvloeden. − Gebruik de machine niet in een vochtige of natte omgeving. − Machine niet in de regen laten staan of in de regen werken. − Werk alleen bij toereikend zicht, zorg voor een goede verlichting. ƒ Om letsel aan vingers te vermijden bij montage en/of reiniging, het snijwerk vastzetten (afb. zie blz. 82) en werkhandschoenen dragen. ƒ Schakel de machine uit en neem de steker uit het stopcontact bij: − onderhouds- en reinigingswerkzaamheden − bij storingen − controle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn − transport − reparatiewerkzaamheden − wisselen van de messen − het verlaten van de machine (ook voor een korte tijd) ƒ Bij verstoppingen in de ingooi en uitwerp van de machine schakel de motor uit en neem de netsteker uit het stopcontact, alvorens u materiaalresten in de ingooi of uitwerp verwijdert. ƒ Onderzoek de machine op eventuele beschadigingen. − Voordat de machine verder wordt gebruikt, moet zorgvuldig worden onderzocht

beschermingsvoorzieningen en licht beschadigde onderdelen foutloos en volgens de voorschriften functioneren.

Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. − Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. − Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen. ƒ Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

Elektrische veiligheid ƒ De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: − 1,5 mm² bij een lengte tot 25 m. − 2,5 mm² bij een lengte vanaf 25 m. ƒ Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen niet meer, de werking van het toestel wordt gereduceerd. ƒ Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht pvc of een ander thermoplastisch materiaal van dezelfde mechanische vastheid zijn of met dit materiaal zijn gecoat. ƒ De stekkervoorziening van de aansluitleiding moet tegen spatwater beveiligd zijn. ƒ Let er bij het leggen van de aansluitkabel op dat deze niet stoort, bekneld raakt, geknikt wordt en de steekverbinding niet nat wordt. ƒ Wikkel bij gebruik van een kabeltrommel de kabel geheel af. ƒ Gebruik de kabel niet voor doeleinden waarvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken. ƒ Controleer de verlengkabel regelmatig op beschadigingen en vervang hem als hij beschadigd is. ƒ Gebruik geen defecte kabels. ƒ Gebruik alleen toegestane en gemerkte verlengkabels. ƒ Maak geen geknutselde elektrische aansluitingen. ƒ Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen. ƒ Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten. Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden. Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan. Ingebruikname ƒ Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd. ƒ Plaats de hakselmachine vóór het gebruik op een horizontale en stevige ondergrond (kiepgevaar). ƒ Plaats het apparaat niet op een geplaveide of steengruisondergrond. ƒ Gebruik het toestel alleen in open lucht. Houd afstand (minimum 2 m) van een muur of een ander onbuigzaam voorwerp. ƒ Controleer voor elk gebruik: − de aansluitkabels op beschadiging gebruik geen beschadigde aansluitkabels. − de machine op eventuele beschadigingen (zie veiligheidsinstructies) − of alle schroeven goed zijn vastgedraaid ƒ Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit de machine aan het desbetreffend en reglementair stopcontact aan. ƒ Gebruik een verlengkabel met voldoende diameter Beveiliging

2200 W 16 A traag 2500 W 16 A traag 13 A traag 2800 W 16 A traag 13 A traag 10 A traag Bij stroomuitval schakelt (overbelastingsschakelaar). het toestel automatisch uit Motorveiligheid De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zelfstandig uit. Druk

1. terugzetknop (motorveiligheid)

2. groene knop I om opnieuw in te schakelen.

Draairichtingsomschakelaar Activeer de draairichtingsomschakelaar alleen bij uitgeschakelde hakselaar. Positie L Aansluiting op het net Zwitserland Beveiliging tegen opnieuw aanlopen bij stroomuitval 13 A traag Het materiaal wordt door de snijwals ingetrokken en gehakseld. Positie Het mes werkt in omgekeerde richting en ingeklemd materiaal komt vrij. Nadat u de draairichtingsomschakelaar in de positie heeft gebracht, houdt u de groene knop van de in-/uitschakelaar ingedrukt. De snijwals wordt op de omgekeerde richting geschakeld. Wanneer u de in-/uitschakelaar loslaat, blijft de hakselaar automatisch staan. Tips

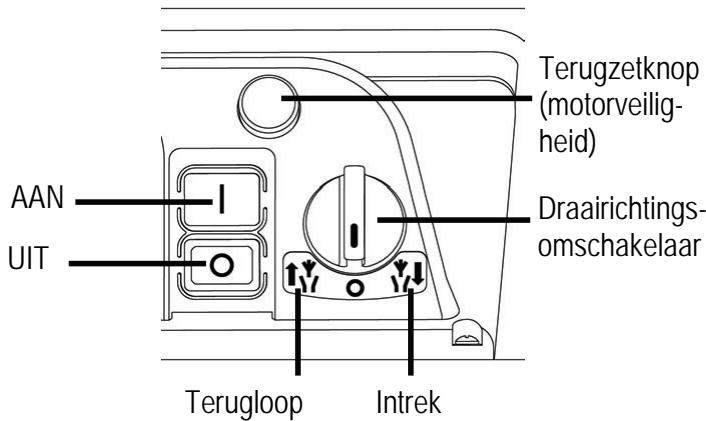

In-/uitschakelaar Gebruik geen toestel, waarbij zich de schakelaar niet laat inen uitschakelen. Beschadigde schakelaars moeten onmiddellijk door de klantenservice worden gerepareerd of worden vervangen. Terugzetknop (motorveiligheid) AAN Draairichtingsomschakelaar UIT Terugloop Inschakelen Druk op de groene knop I . Intrek

Grote voorwerpen of stukken hout worden na meermalige activering zowel in de snij- alsook in de vrijgaverichting verwijderd. Gebruik een stopper of een haak voor het verwijderen van geblokkeerde voorwerpen uit de trechter of de uitworpopening. Wacht steeds tot de hakselaar stilstaat, voor u deze opnieuw inschakelt. Netimpedantie Bij ongunstige netcondities kan het gedurende het inschakelproces van het toestel tot korte spanningsdalingen komen die andere toestellen kunnen belemmeren (bv knipperen van een lamp). Er zijn geen storingen te verwachten, wanneer de maximale netimpedanties worden opgevolgd. Vermogensopname P1 (W)

Netimpedantie Zmax (W) 0,21 0,21 0,19 Uitschakelen Druk op de rode knop 0 .

Werken met de tuinhakselaar ƒ Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan. Langer materiaal, dat uit het toestel uitsteekt, zou terug kunnen springen, wanneer het door de messen wordt ingetrokken! Veiligheidsafstand aanhouden! ƒ Nooit uw hand in de vul- of uitworpopening steken. ƒ Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening. ƒ Breng uw handen, andere lichaamsdelen en kleding niet in de vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen. ƒ Controleer voor het inschakelen van het apparaat of er geen hakselresten in de vulopening aanwezig zijn. ƒ Kantel het toestel niet met lopende motor. ƒ Let op bij het vullen, dat er geen metaal, stenen, flessen of andere niet verwerkbare voorwerpen in de vultrechter komen. ƒ Wanneer er vreemde voorwerpen in de vultrechter komen of het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddellijk uit en laat het tot stilstand komen. Haal de stekker uit de contactdoos en voer de volgende punten uit: − controleer de schade − vervang of repareer beschadigde delen − controleer het apparaat, schroef losse delen vast. U mag het apparaat niet repareren wanneer u daartoe niet bevoegd bent.

Wat kan ik hakselen? Ja:

• organisch afval uit huishouden en tuin bv heg- en boomafval, verwelkte bloemen en keukenafval Nee:
• glas, metaaldelen, kunststoffen, plastic zaken, stenen, stofaval, wortelen met aarde, voeding-, vis- en vleesresten

Speciale aanwijzingen voor het hakselen: ¾ Vul het te hakselen materiaal steeds vanop de rechter-zijde in de vulope-ning van de trech-ter. ¾ Maak takken, twijgen en hout vlak na het snijden klein − dit hakselgoed wordt tijdens het uitdrogen zeer hard, de maximum te verwerken takdiameter wordt hierdoor kleiner. ¾ Verwijder zijtakken bij takken met veel twijgen. ¾ Verwerken van zeer waterhoudende, aan elkaar plakkend tuin- en keukenafval − dit afwisselend met houten hakselgoed klein maken om een verstopping van het apparaat te vermijden. ¾ Laat het gehakselde materiaal in de zone van de uitwerpopening niet te zeer ophopen. Dit kan tot gevolg

hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening. Reinig de vulopening en het uitwerpkanaal wanneer het toestel verstopt is. Schakel hiervoor eerst de motor uit en haal de stekker uit de contactdoos. Let u er op dat bij uw apparaat alleen de max te verwerkende takmiddellijn bijgehouden wordt (zie blz. 95). Al naar soort en frisheid van het hout kan zich de maximaal te verwerken takdoorsnede reduceren. Het snijsysteem trekt het materiaal zelfstandig en dankzij de langzame beweging van de wals gelijkmatig naar binnen. Automatische omschakeling van de draairich-ting: Bij plotseling blokkeren van het apparaat kann de draairichting van de snijwals worden veranderd en kann het te hakselen materiaal terugschuiven. − apparaat uitschakelen − wachten tot de snijwals stilstaat − apparaat opnieuw inschakelen en eenvoudiger te verwerken materiaal gebruiken. Bij overbelasting van het apparaat schakelt de schakelaar die met een motorbeveiliging is uitgerust vanzelf uit − schakel de hakselmachine na ca. 5 minuten opnieuw aan − wanneer het apparaat na deze wachttijd niet kan worden ingeschakeld, dient u onder het punt „Mogelijke storingen“ na te kijken. Instellen van het tegenmes Het tegenmes B kan aan de snijwals A zonder speling worden ingesteld. Een zo klein mogelijke afstand dient voor een effectieve werking te worden aangehouden. Zacht materiaal of natte takken kunnen splijten in plaats van te worden gesneden. Ook een meervoudige activering van een versleten tegenmes kan tot dit probleem leiden. Instellen van de afstand. Schakel het toestel in. Op de rechterzijde van de behuizing bevindt zich een instelinrichting. Draai de instelknop (D) naar rechts om de afstand in te stellen. Door deze handeling beweegt de schroef (C) in de richting van de snijwals. Schroef zolang, tot er fijne aluminiumspaanders uit de uitworpopening vallen. Onderhoud en verzorging

• Voor iedere onderhoud: − moet de motor uitgezet worden en de stekker uit het stopcontact verwijderd worden − om een terugloop en verwondingen te voorkomen is het dragen van veiligheidshandschoenen aan te bevelen. Het snijwerktuig staat na het uitschakelen niet meteen stil. Wacht alvorens u met de reparatie of het onderhoud begint tot alle delen tot stilstand zijn gekomen. Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weer te verwijderen.

• De tuinhakselaar is over het algemeen onderhoudsvrij. In het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehouden: − ventilatiegleuven open en schoon houden. − bevestigingsschroeven controleren (indien nodig vastdraaien) − na ieder gebruik, het apparaat van binnen en van buiten goed te reinigen. Gebruik voor de reiniging van uw toestel slechts een warme, vochtige doek en een zachte borstel. Gebruik nooit reinigings- of oplosmiddelen. Zij zouden onherstelbare schade aan het toestel kunnen veroorzaken. De kunststofdelen kunnen door chemische producten worden aangetast. − de hakselmachine niet met stromend water of met hogedrukreinigers reinigen. − blanke metalen delen na ieder gebruik ter bescherming tegen corrosie met een milieuvriendelijke, biologisch af te breken sproeiolie behandelen. − snijwals en nasnijplaat zijn aan slijtage onderhevige onderdelen. Bij normaal gebruik en bijstelling volgens voorschrift gaan zij echter meerdere jaren mee.

Storingen Voor het verhelpen van iedere storing − toestel uitschakelen − Wachten tot het apparaat stilstaat − stroomtoevoer onderbreken Storing Motor doet het niet Mogelijke oorzaak − Geen netspanning − Aansluitkabel defect − Toestel overbelast (motorveiligheid werd geactiveerd) Motor bromt, maar doet het − Snijwals geblokkeerd niet Oplossing − Zekering controleren − Laten controleren (elektromonteur) − Toestel laten afkoelen. Druk op de

1. terugzetknop (motorveiligheid)

2. groene knop I om opnieuw in te scha-kelen.

− Toestel uitschakelen. Schakel de draairichtingsschakelaar in de positie . Toestel inschakelen tot de blokkering is verwijderd. Toestel weer uitschakelen. Zet de − Condensator defect Hakselmateriaal wordt niet − De snijwals loopt achteruit. naar binnen getrokken Schakelaarpositie niet correct. − Materiaal zit klem in de trechter (materiaalopstuwing) draairichtingsschakelaar terug in de positie − Apparaat ter reparatie naar de fabrikant of de door hem genoemde firma sturen. − Toestel uitschakelen en draairichtings-omschakelaar omschakelen. − Toestel uitschakelen. Schakel de draairich. Toestel tingsomschakelaar in de positie inschakelen, zodat het hakselmateriaal wordt vrijgegeven, evt. verontreinigingen verwijderen. Toestel weer uitschakelen. Om verder te werken schakelt u de draairichtingsomschake-laar weer in − Te zacht of te nat materiaal − Snijwals versleten Materiaal wordt niet goed doorgesneden. Apparaat begint wel te lopen, maar blokkeert bij geringe belasting en schakelt via de motor-veiligheidsschakelaar uit.

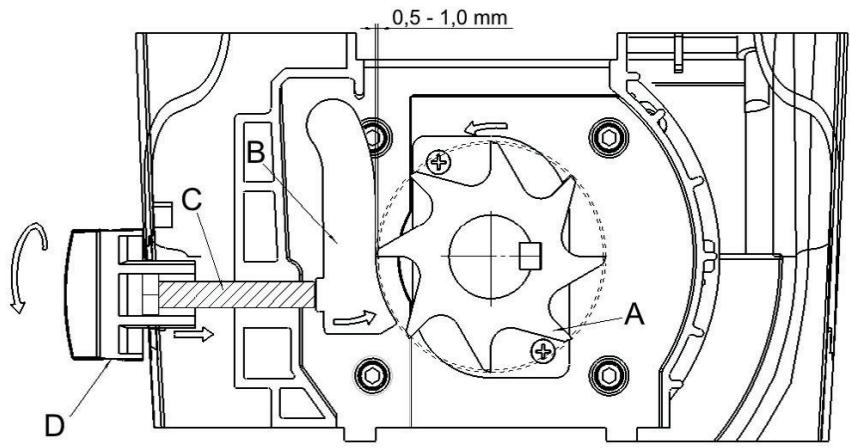

− Tegenmes niet voldoende ingesteld. de positie terug. − Met een tak doorschuiven en hakselen − Tegenplaat zoals bij „Instellen van de tegenplaat“ is beschreven instellen, bij sterke slijtage snijwals vervangen. − Tegenmes instellen. Verlengingskabel te lang of te dun. Verlengingskabel minstens 1,5 mm², max. 25 meter Stopcontact te ver van de hoofdaan-sluiting lang. Bij langere kabels doorsnede minstens 2,5 mm². verwijderd en te dunne aan-sluitleiding. Technische gegevens Model

Type AH 600 AH 600 AH 600 Motor Vermogen P1 S6 - 40 % Wisselstroommotor 230 V, 50 Hz, 2800 min-1 2200 W Toerental snijwals Aan-/uitschakelaar met Gewicht Geluidsdrukpegel LPA 2500 W 2800 W 40 min-1 beveiliging tegen overbelasting; snij- en achteruit-functie; nulspanninginitiator 24 kg 24,5 kg 25 kg 83,8 dB (A) 84,2 dB (A) 82,5 dB (A) 91 dB (A) 91 dB (A) 91 dB (A) 92 dB (A) 92 dB (A) 92 dB (A) ∅ max. 35 mm ∅ max. 40 mm ∅ max. 44 mm (volgens richtlijn 2000/14/EG) gemeten geluidsniveau LWA (volgens richtlijn 2000/14/EG) gegarandeerd geluidsniveau LWA (volgens richtlijn 2000/14/EG) max. te verwerkende takmiddellijn (geldt alleen voor het snijden van vers hout) Veiligheidsklasse

Veiligheidssoort IP X4 Netzekering 16 A traag Zwitserland 10 A traag

13 A traag 16 A traag -13 A traag 16 A traag -13 A traag Garantie Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Voor de reserveonderdelen zie de reserveonderdelen tekening. Części zamienne znajdują się w listach części zamiennych lub na rysunkach. Reserveonderdelen bestellen: − bij de fabrikant − noodzakelijke gegevens bij de bestelling:

• kleur van de het apparaat
• reservedeel-nr. / benaming
