GHD 2500 - Trituratore da giardino ATIKA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trituratore da giardino
Marca	ATIKA
Modello	GHD 2500
Potenza del motore (P1 S6 - 40%)	2500 W
Tensione / Frequenza	230 V ~ 50 Hz
Velocità di rotazione del cilindro di taglio	40 min⁻¹
Diametro massimo dei rami (legno fresco)	40 mm
Peso	24,5 kg
Livello di pressione acustica (LPA)	84,2 dB(A)
Livello di potenza sonora misurato (LWA)	91 dB(A)
Livello di potenza sonora garantito (LWA)	92 dB(A)
Classe di protezione	I
Tipo di protezione	IP X4
Protezione di settore (consigliata)	16 A ritardata
Sistema di taglio	Cilindro di taglio con contracoltello regolabile
Funzione di rotazione inversa	Sì (commutatore del senso di rotazione)
Protezione del motore	Interruttore di protezione con pulsante di reset
Dispositivo di sicurezza	Scatto a tensione nulla (riavvio dopo interruzione)
Materiali triturabili consentiti	Rami, scarti di giardino, scarti di cucina (tranne vetro, metallo, pietre, plastica)
Contenitore di raccolta incluso	Sacco di raccolta
Alimentazione elettrica	Prolunga minima 1,5 mm² (max 25 m) o 2,5 mm² (oltre 25 m)
Manutenzione e pulizia	Panno umido e spazzola morbida; non utilizzare idropulitrice
Ricambi e riparabilità	Ricambi originali disponibili; riparazione da produttore o centro assistenza autorizzato

Domande frequenti - GHD 2500 ATIKA

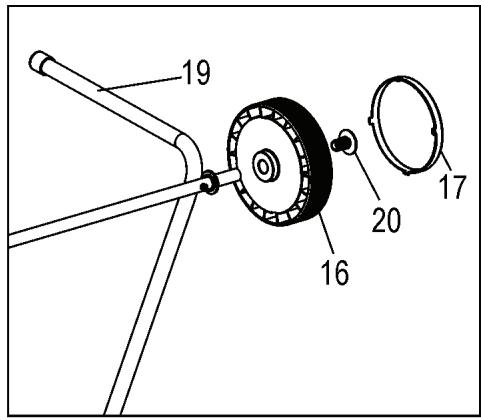

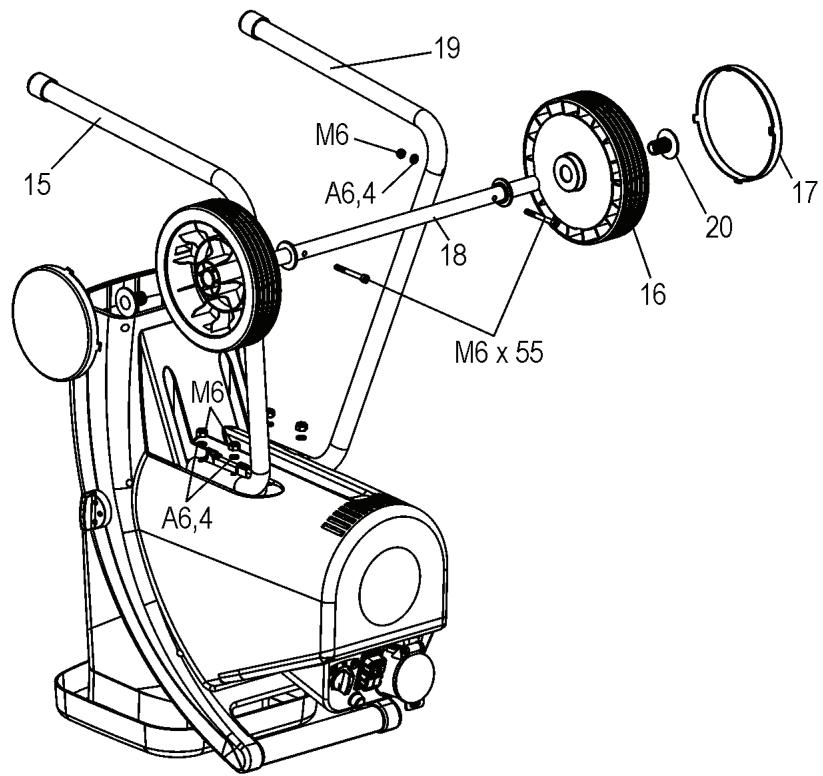

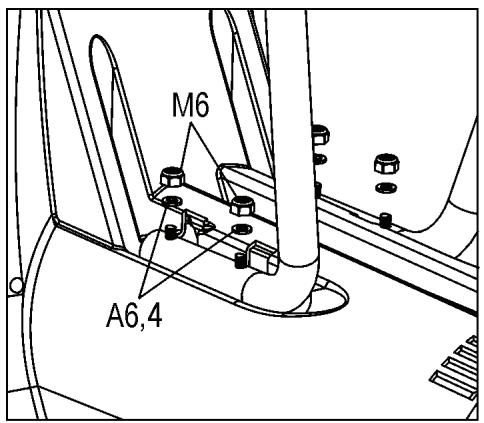

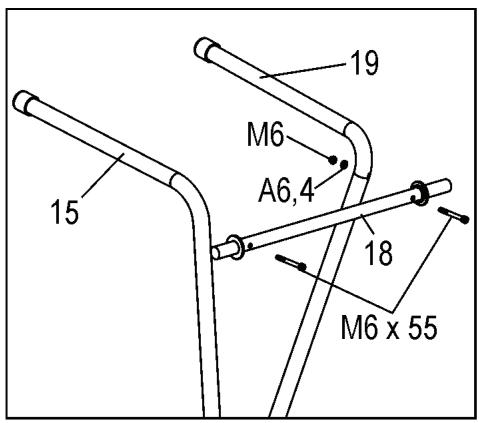

Come assemblare il trituratore da giardino GHD 2500 ATIKA?

Montare le ruote sull'asse, fissare i piedini sinistro e destro al telaio, quindi montare la parte superiore dell'involucro. Stringere tutte le viti fornite. Consultare le pagine di montaggio del manuale per i dettagli.

Quali materiali posso triturare con questo apparecchio?

Puoi triturare rami (fino a 40 mm di diametro per legno fresco), scarti di giardino (tagli di siepi, fiori appassiti) e scarti di cucina. Non triturare vetro, metallo, plastica, pietre, tessuti, radici con terra o scarti di carne/pesce.

Perché il motore si ferma durante l'uso?

Il motore è protetto da un interruttore che scatta in caso di sovraccarico. Lasciare raffreddare l'apparecchio per circa 5 minuti, quindi premere il pulsante di reset (protezione del motore) e il pulsante verde di avvio.

Come sbloccare il cilindro di taglio in caso di inceppamento?

Fermare l'apparecchio e posizionare il commutatore del senso di rotazione in posizione inversa (↑↓). Tenere premuto il pulsante verde per far ruotare il cilindro in senso inverso e liberare il materiale. Rilasciare il pulsante per fermare, quindi riportare il commutatore in posizione normale (↑) per continuare.

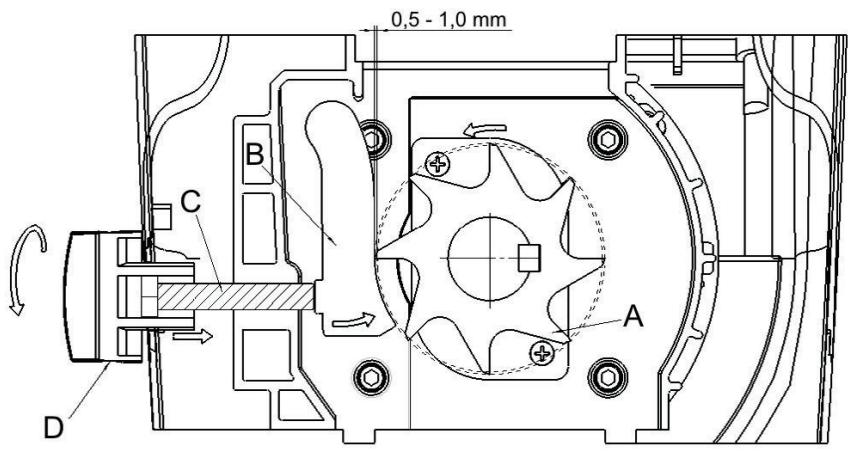

Come regolare il contracoltello per un taglio ottimale?

Accendere l'apparecchio. Ruotare il pulsante di regolazione (D) situato a destra dell'involucro verso destra fino a quando dalla fessura di espulsione cadono sottili trucioli di alluminio. La distanza ideale tra il contracoltello e il cilindro di taglio è di 0,5-1,0 mm.

Quali precauzioni di sicurezza devo seguire?

Indossare occhiali di protezione, guanti e cuffie antirumore. Non mettere mai le mani nell'apertura di carico. Tenere lontani bambini e animali. Scollegare sempre la spina prima di qualsiasi manutenzione. Utilizzare una prolunga adatta e un interruttore differenziale da 30 mA.

Come pulire il trituratore dopo l'uso?

Dopo aver scollegato l'apparecchio e atteso l'arresto completo del cilindro, pulire l'esterno e l'interno con un panno umido e una spazzola morbida. Non utilizzare mai idropulitrici, solventi o prodotti chimici. Proteggere le parti metalliche con olio biodegradabile.

Qual è la potenza sonora dell'apparecchio?

Il livello di potenza sonora garantito è di 92 dB(A) e il livello misurato è di 91 dB(A). Il livello di pressione acustica è di 84,2 dB(A). Indossare protezioni per l'udito in caso di uso prolungato.

Posso usare una prolunga elettrica?

Sì, ma deve avere una sezione minima di 1,5 mm² per una lunghezza fino a 25 m, o di 2,5 mm² per oltre 25 m. Usare una prolunga adatta per esterno (tipo H07 RN-F) e srotolarla completamente.

Dove posso trovare ricambi?

I ricambi originali sono disponibili presso il produttore ATIKA o il suo servizio assistenza autorizzato. Utilizzare solo ricambi originali per garantire sicurezza e buon funzionamento. Le riparazioni devono essere effettuate da un professionista.

MANUALE UTENTE GHD 2500 ATIKA

Trinciatrice a cilindro silenziosa

Istruzioni per l'uso – Indicazioni per la sicurezza

Pezzi di ricambio

Kompostkvern

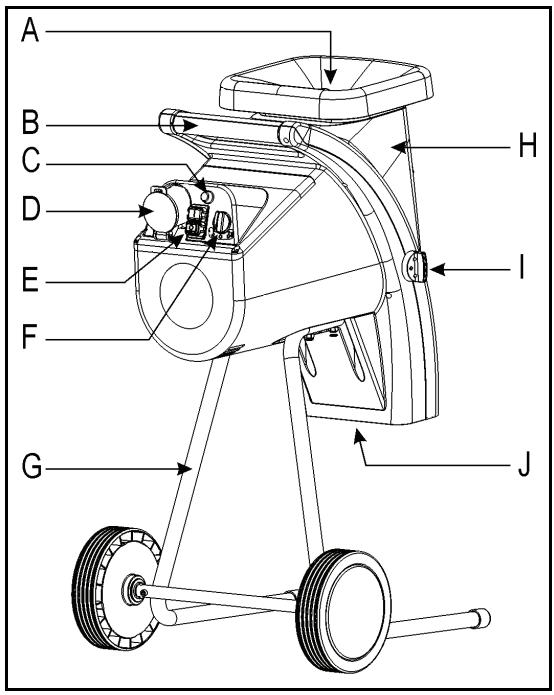

A. Apertura dell'imbuto per il materiale da triturare
B. Impugnatura

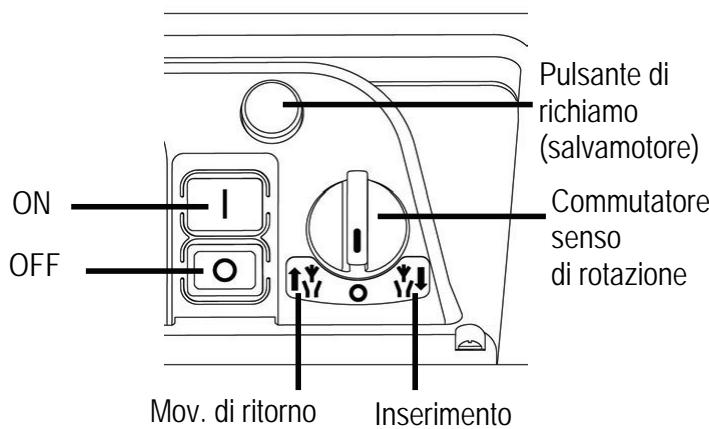

C. Pulsante di richiamo / Salvamotore
D. Spina di alimentazione
E. Interruttore On/Off
F. Commutatore del senso di rotazione
G. Telaio
H. Parte superiore contenitore
I. Manopola di regolazione per rullo di taglio
J. Fessura di espulsione

Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!

Conservare le istruzioni per un utilizzo futuro.

Indice

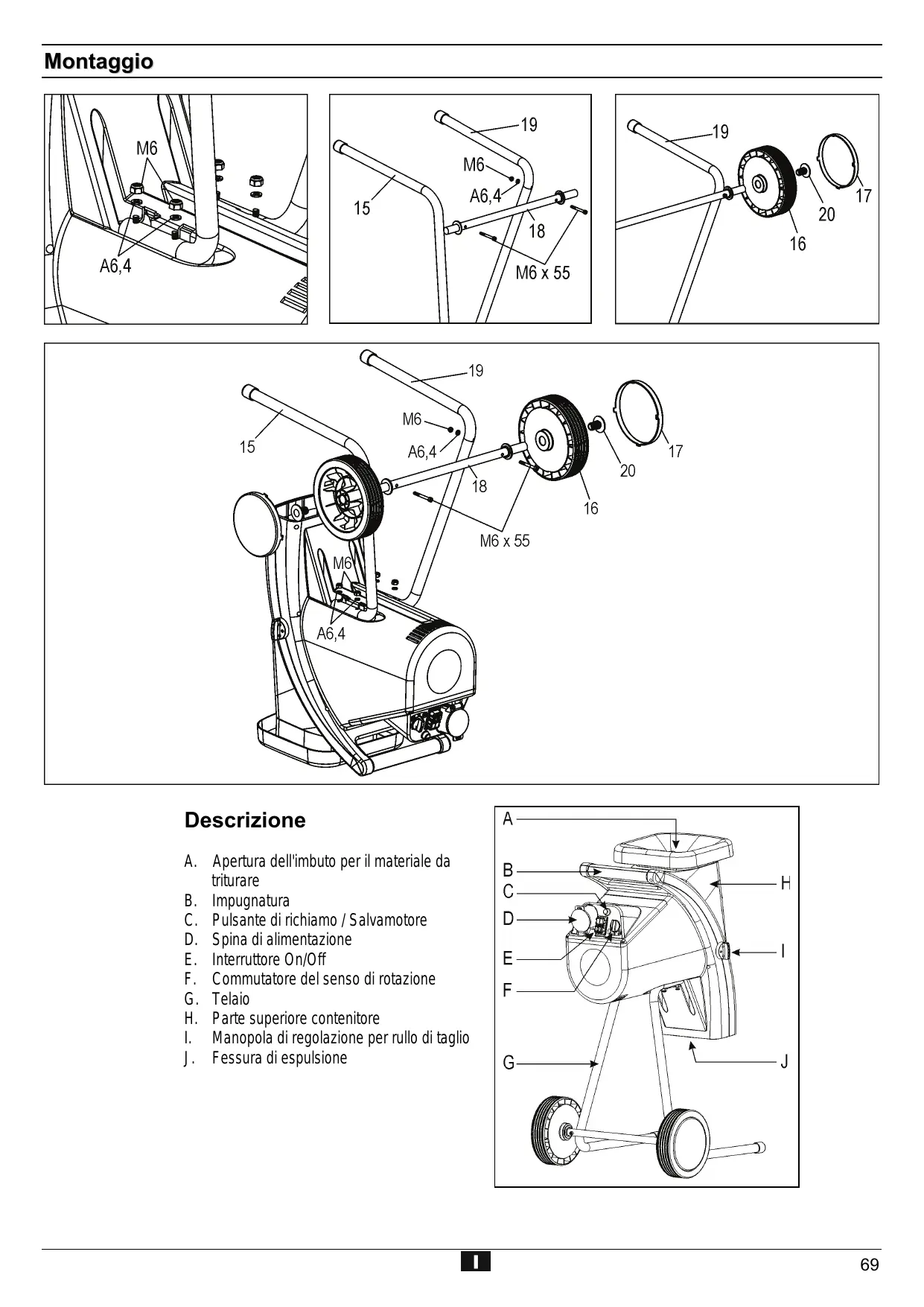

Montaggio	69
Dichiarazione di conformità CE	70
Simboli: apparecchio, istruzioni per l'uso	70
Tempi di esercizio	70
Standard di fornitura	70
Utilizzo conforme alla finalità d'uso	71
Rischi residui	71
Indicazioni di sicurezza	71
Messa in funzione	73
Utilizzo del trituratore da giardino	74
Cura e manutenzione	74
Regolazione della controlama	75
Anomalie	75
Garanzia	76
Dati tecnici	77
Pezzi di ricambio	139

Dichiarazione di conformità CE

secondo la direttiva 98/37/CE

ATIKA GmbH & Co. KG

Dichiara sotto la propria responsabilità che il prodotto

Trituratore da giardino mod. AH 700

cui fa riferimento la presente dichiarazione, soddisfa i relativi requisiti minimi di sicurezza e di salute della direttiva 98/37/CE, nonché i requisiti delle altre direttive pertinenti

procedura di accertamento di conformismo: 2000/14/CE - Appendice V.

Livello di potenza acustica misurato L_WA 98 dB (A)

livello di potenza acustico garantito L_WA 99 dB (A)

$$ \overline {{\rho}} _ {i} u u u u i $$

Ahlen, 02.03.2007

Simboli presenti sull'apparecchio

norme di sicurezza.	Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l'uso e nelle	di alimentazione.	Prima degli interventi di riparazione, manutenzione e pulizia, spegnere il motore e disinserire la spina
____estranee, nonché animali domestici e da produzione.	Pericolo di lancio di parti con il motore in funzione – tenere lontano dalla zona di pericolo persone		Attenzione: lame rotanti!Non tenere le mani e i piedi nelle aperture quando l'apparecchio è in funzione.
____Indossare occhiali e cuffie di protezione	____Indossare guanti di protezione.		____Proteggere dall'umidità.
Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Simboli delle istruzioni per l'uso

Potenziale pericolo o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questo avviso potrebbe causare guasti.

Avvisi per l'utente. Questi avvisi aiutano l'utente a sfruttare al meglio tutte le funzionalità.

Montaggio, utilizzo e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Tempi di esercizio

Osservare anche le disposizioni regionali sulla protezione dai rumori.

Standard di fornitura

'Una volta disimballato l'apparecchio, verificare se il contenuto della scatola

▶ è completo;
▶ presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

• 1 unità premontata
• 1 asta di sostegno sinistra
• 1 asta di sostegno destra
- 1 asse
- 2 ruote
• 2 copriruota
• 1 confezione di viti
• 1 sacco di raccolta
• 1 manuale di istruzioni per l'uso

Utilizzo conforme alla finalità d'uso

Per utilizzo conforme alla finalità d'uso si intende la triturazione di

• rami di ogni tipo fino al diametro massimo (in base al tipo di legno e alla freschezza)
• rifiuti di giardinaggio secchi, umidi, vecchi di diversi giorni alternativamente con rami.

Si esclude espressamente la triturazione di vetro, metallo, pezzi e sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, rifiuti senza consistenza solida (ad es., rifiuti di cucina).

Il trituratore da giardino è adatto esclusivamente per l'uso privato domestico e per il giardinaggio.

Sono considerati trituratori destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi, in campo agricolo, forestale e commerciale.

Per utilizzo conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l'uso.

Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull'utente.

Il costruttore declina ogni responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dall'utente.

L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che abbiano acquisito familiarità con esso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Pericolo di lesioni alle dita o alle mani, se si afferra un'apertura con la mano o si arriva al gruppo lame.
• Pericolo di lesioni alle dita e alle mani durante gli interventi di montaggio e pulizia effettuati sul gruppo lame.
• Pericolo di lesioni nella zona dell'imbuto a causa della proiezione di pezzi da triturare.
• Pericolo dovuto alla corrente, in caso di utilizzo di conduttori di collegamento elettrici non a norma.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
  ■ Danni all'udito in caso di lavori di lunga durata senza apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunque crearsi chiari rischi residui.

Indicazioni di sicurezza

⚠️ Prima della messa in funzione di questi utensili, leggere e osservare le seguenti norme e le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri dal rischio di contusioni.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina.
i Conservare le presenti norme di sicurezza in buono stato.
Le riparazioni e il dispositivo per il disinseri-mento di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso.

• Prima dell'uso, acquisire familiarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
• Non utilizzare l'apparecchio per scopi diversi da quelli previsti (si veda Utilizzo conforme alla finalità d'uso e Utilizzo del trituratore da giardino).
• Garantire un supporto sicuro e mantenere in ogni momento l'equilibrio. Non sporgersi in avanti. Durante l'introduzione del materiale da triturare posizionarsi alla stessa altezza dell'apparecchio.

- Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.

- Durante il lavoro, indossare occhiali, guanti da lavoro e cuffie di protezione.

■ Indossare indumenti di lavoro appropriati:

– non indossare indumenti ampi

- scarpe antiscivolo

- L'operatore è responsabile nei confronti di terzi nella zona di lavoro dell'apparecchio.

- L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 16 anni.

■ Tenere i bambini lontani dall'apparecchio.

■ Non lasciare mai l'apparecchio senza sorveglianza.
■ Non utilizzare mai l'apparecchio in presenza di estranei.
■ Non lasciare mai l'apparecchio incustodito.
- Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
- Assumere una posizione di lavoro corretta, ovvero posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione.
■ Non afferrare mai l'apertura di riempimento o di espulsione.
■ Tenere il viso e il corpo lontani dall'apertura di riempimento.
- Non sovraccaricare l'apparecchio! Si lavora al meglio e nella massima sicurezza rispettando il campo di potenza specificato.
- Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sull'apparecchio non modificare nulla che possa comprometterne la sicurezza.
- Non modificare il numero di giri del motore, in quanto questo regola la velocità di lavoro massima sicura e protegge il motore e tutte le sue parti rotanti da danni causati da un'eccessiva velocità.
- Non mettere in funzione l'apparecchio senza l'imbuto di riempimento.
■ Non modificare l'apparecchio o parti di esso.
■ Collegare l'apparecchio prima di accendere il motore.
- Non spruzzare acqua sull'apparecchio. (Fonte di pericolo corrente elettrica).
■ Tenere in considerazione gli influssi ambientali:

– non usare l'apparecchio in ambienti umidi o bagnati;
- Non lasciare l'apparecchio sotto la pioggia e non lavorare quando piove.
- lavorare esclusivamente in condizioni di visibilità sufficiente, garantire un'illuminazione adeguata.

• Per evitare il pericolo di lesioni alle dita, reggere saldamente il gruppo lame durante gli interventi di montaggio e pulizia (si veda fig. pag. 66) e indossare guanti di protezione.

• Spegnere la macchina e disinserire la spina di alimentazione dalla presa nei seguenti casi:

• Lavori di riparazione

• Eliminazione di anomalie

• Controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;

• Trasporto

• Interventi di riparazione
• Sostituzione della lama

• Abbandono (anche per interruzioni di breve durata)

• In caso di intasamenti nell'apertura di riempimento e di espulsione della macchina, spegnere il motore e disinserire la spina di alimentazione prima di rimuovere i residui di materiale.
  ■ Controllare se l'apparecchio presenta danni:

• Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

• Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.

• Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, salvo diversamente indicato nelle istruzioni per l'uso.
• Sostituire le etichette di sicurezza danneggiate o illeggibili.

- Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.

⚠ Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conformemente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno
• 1,5 mm² nei cavi aventi una lunghezza fino a 25 m
• 2,5 mm² nei cavi aventi una lunghezza superiore a 25 m
• conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.
• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altro materiale termoplastico della stessa consistenza meccanica o rivestite con questo materiale.
• La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connettore non sia umido.
• In caso di utilizzo di una bobina per cavi, svolgere completamente il cavo.
• Non utilizzare il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affilati. Non utilizzare il cavo per disinserire la spina dalla presa.
• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
  ■ Non utilizzare conduttori di collegamento difettosi.
• All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  ■ Non utilizzare collegamenti elettrici provvisori.
• Non cavallottare mai i dispositivi di protezione né metterli fuori servizio.
• Collegare l'apparecchio con l'interruttore di sicurezza per correnti di guasto (30 mA).

Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguiti da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.
⚠️ Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei suoi centri di assistenza.
Utilizzare solo pezzi originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utilizzatore. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Messa in funzione

- Accertarsi che l'apparecchio sia montato completamente e correttamente.

• Ai fini dell'utilizzo del trituratore, posizionarlo su una base orizzontale e solida (pericolo di ribaltamento).
• Non posizionare l'apparecchio su una base lastricata o brecciata.
• Utilizzare l'apparecchio solo all'aperto. Mantenere una distanza (almeno 2 m) da una parete o da un altro oggetto fisso.
  ■ Prima di ogni utilizzo, controllare:

- se i conduttori di collegamento presentano difetti (incrinature, tagli o simili)

⚠ non utilizzare conduttori difettosi

- se l'apparecchio presenta danni (si veda Norme di sicurezza)

- se tutte le viti sono serrate

i Allacciamento alla rete

- Confrontare la tensione specificata nella targhetta con la tensione di rete e collegare correttamente l'apparecchio alla presa corrispondente.

■ Utilizzare cavi di prolunga con sezione sufficiente

Protezione

		Svizerra	UK
2200 W	16 A inerte	10 A inerte	13 A inerte
2500 W	16 A inerte		13 A inerte
2800 W	16 A inerte		13 A inerte

Interruttore On/Off

Non utilizzare apparecchi il cui interruttore sia difficile da attivare e disattivare. Gli interruttori danneggiati devono essere immediatamente riparati o sostituiti dal servizio clienti.

Pulsante di richiamo (salvamotore) ON OFF Commutatore senso di rotazione Mov. di ritorno Inserimento

Accensione

Premere il pulsante verde Ⓘ

Spegnimento

Premere il pulsante rosso ①

Protezione contro il riavvio in mancanza di corrente

In mancanza di corrente, l'apparecchio si spegne automaticamente (dispositivo di attivazione della tensione di sbilanciamento). Per riaccendere l'apparecchio, premere nuovamente il pulsante verde.

Salvamotore

Il motore è dotato di un interruttore di protezione e si spegne automaticamente in caso di sovraccarico. Dopo una pausa di raffreddamento (circa 5 min.), il motore può essere nuovamente acceso. Premere

1. tasto di ripristino (salvamotore)
2. pulsante verde I per la riaccensione Ⓘ

Commutatore del senso di rotazione

⚠️ Azionare il commutatore del senso di rotazione solo se la trinciatrice è spenta (disinserita).

Posizione

Il materiale viene trascinato dal cilindro portalame e trinciato.

Posizione

Quando il commutatore del senso di rotazione è stato messo nella posizione ⬆, mantenere premuto il pul-sante verde dell'interruttore on / off. Il cilindro portalame viene posizionato nella direzione opposta. Quando si rilascia l'interruttore on / off, la trituratrice rimane ferma automaticamente.

Suggerimenti

• Oggetti o pezzi di legno grandi, dopo diversi azionamenti vengono rimossi sia dal dispositivo di taglio che da quello di scatto.
• Per rimuovere gli oggetti rimasti bloccati, dall'imbuto di entrata o dalla fessura di espulsione, utilizzare un pressino o un gancio.

⚠️ Prima di reinserire la trinciatrice, attendere SEMPRE che questa si sia fermata completamente.

Impedenza di rete

In caso di condizioni della rete sfavorevole, durante l'accensione dell'apparecchio possono verificarsi brevi cadute di tensione che possono danneggiare altri dispositivi (ad es., sfarfallio di una spia).

Per escludere guasti, osservare le impedenze di rete massime indicate nella tabella.

Potenza assorbita P1 (W)	Impedenza di rete Zmax (Ω)
2200	0,21
2500	0,21
2800	0,19

Utilizzo del trituratore da giardino

- Assumere una posizione di lavoro corretta, ovvero posizionarsi lateralmente o dietro all'apparecchio. Non sostare mai nell'area dell'apertura di espulsione.

• I materiali più lunghi che sporgono dall'apparecchio potrebbero essere proiettati verso l'operatore quando vengono tirati dalle lame! Mantenere una distanza di sicurezza!
  ■ Non afferrare mai l'apertura di riempimento o di espulsione.
  ■ Tenere il viso e il corpo lontani dall'apertura di riempimento.
• Non portare le mani, altre parti del corpo e indumenti nel tubo di riempimento, nel canale di espulsione o in prossimità di altre parti rotanti.
• Prima di accendere l'apparecchio, verificare se sono presenti resti di materiali triturati nell'imbuto di riempimento.
  ■ Non ribaltare l'apparecchio con il motore in funzione.
• Durante il riempimento, verificare che pezzi metallici, pietre, bottiglie o altri oggetti che non vanno triturati non finiscano nell'imbuto di riempimento.
• Se oggetti estranei entrano nell'imbuto di riempimento o l'apparecchio inizia a emettere rumori strani o vibrazioni, spegnere immediatamente l'apparecchio e farlo fermare. Disinserire la spina ed procedere nel modo seguente:
• verificare il danno
  – sostituire o riparare le parti danneggiate
• controllare l'apparecchio e serrare le parti allentate

⚠️ Non riparare l'apparecchio se non si è autorizzati (si veda Norme di sicurezza).

Che cosa si può triturare?

Sì:

- rifiuti organici domestici e da giardino, come rami di siepi e di alberi, fiori appassiti, rifiuti da cucina

No:

- vetro, parti metalliche, plastica, sacchetti di plastica, pietre, scarti di tessuti, radici con la terra, resti di cibo, pesce e carne

Istruzioni particolari per la triturazione:

➢ Inserire il materiale da triturare nell'ap-ertura per il riem-pimento dell'imbuto sempre dal lato destro.
Triturare i rami, i ramoscelli e i legni subito dopo averli tagliati

- questo materiale, seccandosi, diventa molto dura; di conseguenza, il diametro massimo dei rami da sminuzzare si riduce.

Rimuovere i getti laterali in caso di rami molto ramificati.
- Trattamento di rifiuti da giardino o da cucina molto acquosi e che tendono ad attaccarsi

- per evitare l'intasamento dell'apparecchio, sminuzzare questo materiale alternandolo con rifiuti legnosi.

Non fare accumulare eccessivamente il materiale triturato nell'area dell'apertura di espulsione. In caso contrario, il materiale già triturato potrebbe intasare il canale di espulsione. Ciò può provocare un contraccolpo del materiale attraverso l'apertura di riempimento.
Se l'apparecchio è intasato, pulire l'apertura di riempimento e il canale di espulsione. A tal fine, spegnere prima il motore e disinserire la spina di alimentazione.

Lato di inserimento

Accertarsi di rispettare il diametro massimo dei rami da sminuzzare corrispondente all'apparecchio in uso (si veda pagina 77). A seconda del tipo e della freschezza del legno può ridursi il diametro dei rami massimo da sminuzzare.
Il meccanismo per il taglio prende il materiale da sminuzzare autonomamente e senza urti a causa della corsa lenta del cilindro da taglio.
Inversione automatica del senso di rotazione: se l'apparecchio si blocca improvvisamente si può invertire il senso di rotazione del rullo di taglio che in questo caso spinge indietro il mate-riale da sminuzzare.

– disinserire l'apparecchio
– attendere che il rullo di taglio si fermi comp-letamente
- inserire nuovamente l'apparecchio e inserire del materiale facilmente sminuzzabile.

In caso di sovraccarico dell'apparecchio, l'interruttore dotato di salvamotore si spegne automaticamente

• accendere nuovamente il trituratore dopo circa 5 min.
• se l'apparecchio non si riaccende dopo questo intervallo di tempo, consultare il paragrafo "Possibili guasti".

Cura e manutenzione

- Prima di qualsiasi intervento di manutenzione

• Spegnere il motore e disinserire la spina
• Indossare guanti protettivi per evitare lesioni.

L'utensile di taglio non si ferma subito dopo lo spegnimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti.

Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

- Il trituratore da giardino non necessita di alcuna manutenzione. Per mantenere il valore e garantire una lunga durata dell'apparecchio, osservare quanto segue:

• lasciare libere e pulite le fessure di ventilazione.
• controllare le viti di fissaggio (se necessario, serrare).
• dopo la triturazione, pulire l'apparecchio internamente ed esternamente

Per la pulizia dell'apparecchio utilizzare solo un panno umido caldo e una spazzola morbida.

Non utilizzare mai detergenti o solventi. L'utilizzo di tali prodotti potrebbe danneggiare irreparabilmente l'apparecchio. Le parti in plastica possono essere aggredite dalle sostanze chimiche.

• Non pulire il trituratore con acqua corrente o idropulitrici.
• Dopo l'uso, trattare tutti i componenti metallici lucidi con olio ecologico e biologico per proteggerli dalla corrosione.
• il cilindro da taglio e la lastra da taglio sono parti soggette ad usura. Tuttavia, se usate normalmente e sottoposte a regolare riaffilatura, hanno una durata di parecchi anni.

Regolazione della controlama

STOP !

La controlama B può essere regolata nel cilindro portalame A senza gioco. Per un esercizio effettivo si consiglia di mantenere possibilmente una piccola distanza.

Il materiale morbido oppure i rami umidi potrebbero spaccarsi invece di venire tagliati. Anche una controlama consumata, dopo diversi azionamenti, può causare questo problema.

0,5 - 1,0 mm B C A D

Regolazione della distanza.

Inserire l'apparecchio.

Sul lato destro del contenitore di plastica è situato un dispositivo di regolazione. Per impostare la distanza ruotare la manopola di regolazione (D) verso destra, in modo che la vite (C) si muova verso il rullo di taglio. Girare finché dalla fessura di espulsione non fuoriescono dei piccoli trucioli di alluminio.

Anomalie

Prima di rimuovere qualsiasi guasto

• Spegnere l'apparecchio
• Attendere l'arresto dell'apparecchio
• Disinserire la spina di alimentazione

Disturbo	Possibile causa	Eliminazione
Il motore ronza, ma non si avvia	- Manca la tensione di rete- Cavo di connessione difettoso- Apparecchio sovraccarico	- Controllare il dispositivo di sicurezza- fare controllare (da un elettricista)- Lasciare raffreddare l'apparecchio.Per il reinserimento premere il1. pulsante di richiamo (salvamotore)2. pulsante verde Ⓔ
Il motore ronza, ma non si avvia	- Cilindro da taglio bloccato- Condensatore difettoso	- Disinserire l'apparecchio.Mettere il commutatore del senso di rotazione nella posizione ⚠️. Inserire l'apparecchio finché non è stato rimosso il bloccaggio. Inserire nuovamente l'apparecchio. Mettere il commutatore del senso di rotazione, indietro, nella posizione ⚡️. - Portare l'apparecchio dal produttore o alla ditta da lui indicataper la riparazione.
– Il materiale da sminuzzare non viene affer-rato	- Il cilindro portalame si muove all'indietro. La posizione dell'interruttore è sbagliata.- il materiale da sminuzzare- Materiale da sminuzzare troppo molle/bagnato- Logoramento del cilindro da taglio	- Disinserire l'apparecchio e invertire il commutatore per il senso di rotazione.- Disinserire l'apparecchio. Mettere il commutatore del senso di rotazione nella posizione ⚠️. Inserire l'apparecchio, in maniera tale che il materiale triturato venga sbloccato, eventualmente rimuovere le impurità.Disinserire nuovamente l'apparecchio. Per continuare a lavorare con l'apparecchio, mettere il commutatore del senso di rotazione, indietro, nella posizione ⚡️.- Introdurre un ramo e sminuzzare.- Regolare la contropiastra come descritto nel punto "Regolazione della contropiastra", in caso di evidente usura del cilindro portalame sostituirlo.
Il materiale da sminuzzare non viene tagliato in modo corretto	- La controlama non è sufficientemente regolata	- Regolare la controlama
L'apparecchio si avvia, pe-rò si blocca al minimo cari-co esi spegne tramite il salvamotore.	La prolunga è troppo lunga o la sua sezione è troppo piccola. La presa è trop-po lontana dall'allacciamento principale e la linea elettrica ha la sezione troppo piccola..	La prolunga deve essere lunga max. 25 m, con una sezione di almeno 1,5 mm ^2 . In caso di cavi più lunghi, la sezione deve essere di almeno 2,5 mm ^2

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.

Dati tecnici

Modello	2200	2500	2800
Denominazione modello	AH 600	AH 600	AH 600
Motore	Motore a corrente alternata 230 V~, 50 Hz, 2800 min-1
Potenza motore P1 S6 - 40 %	2200 W	2500 W	2800 W
Numero di giri cilindro portalame	40 min-1
Interruttore On/Off	protezione sovraccarico; funzione di taglio e di corsa inversa; interruttore di minima tensione
Peso	24 kg	24,5 kg	25 kg
Livello di pressione acustica LPA(misurazione secondo la direttiva 2000/14/CE)	83,8 dB (A)	84,2 dB (A)	82,5 dB (A)
Livello di potenza acustica misurato LWA(misurazione secondo la direttiva 2000/14/CE)	91 dB (A)	91 dB (A)	91 dB (A)
Livello di potenza acustica garantito LWA(misurazione secondo la direttiva 2000/14/CE)	92 dB (A)	92 dB (A)	92 dB (A)
Diametro max. dei rami da sminuzzare(a seconda del tipo e della freschezza del legno)	∅ max. 35 mm	∅ max. 40 mm	∅ max. 44 mm
Classe di protezione	I
Categoria di protezione	IP X4
Protezione della reteSvizerraUK	16 A inerte 📋10 A inerte 📋13 A inerte 📋	16 A inerte 📋--13 A inerte 📋	16 A inerte 📋--13 A inerte 📋

Montasje

M6 A6,4

15 19 M6 A6,4 18 M6 x 55

19 16 20 17

19 M6 A6,4 15 18 M6 x 55 20 17 16 M6 A6,4

Beskrivelse

A. Traktåpning for hakkelsmaterial
B. Håndtak
C. Tilbakestilingsknapp / Motorens beskyttelsesanordning
D. Nettpluggen
E. På-/Avknapp
F. Dreieretningsomkopler
G. Understell
H. Husoverdel
I. Innstillingsknappen til skjærevalsen
J. Utkasterspalte
