GHD 2500 - Gartenhäcksler ATIKA - Kostenlose Bedienungsanleitung

Produkttyp	Gartenhäcksler
Marke	ATIKA
Modell	GHD 2500
Motorleistung (P1 S6 - 40%)	2500 W
Spannung / Frequenz	230 V ~ 50 Hz
Drehzahl des Schneidzylinders	40 min⁻¹
Maximaler Astdurchmesser (Frischholz)	40 mm
Gewicht	24,5 kg
Schalldruckpegel (LPA)	84,2 dB(A)
Gemessener Schallleistungspegel (LWA)	91 dB(A)
Garantierter Schallleistungspegel (LWA)	92 dB(A)
Schutzklasse	I
Schutzart	IP X4
Sicherung (empfohlen)	16 A träge
Schneidsystem	Schneidzylinder mit einstellbarem Gegenmesser
Rücklauffunktion	Ja (Drehrichtungsschalter)
Motorschutz	Schutzschalter mit Reset-Taste
Sicherheitseinrichtung	Nullspannungsauslöser (Wiedereinschalten nach Unterbrechung)
Zulässiges Häckselgut	Äste, Gartenabfälle, Küchenabfälle (außer Glas, Metall, Steine, Kunststoff)
Auffangbehälter inklusive	Auffangsack
Stromversorgung	Verlängerungskabel mindestens 1,5 mm² (max. 25 m) oder 2,5 mm² (über 25 m)
Wartung und Reinigung	Feuchtes Tuch und weiche Bürste; keinen Hochdruckreiniger verwenden
Ersatzteile und Reparierbarkeit	Originalersatzteile verfügbar; Reparatur durch Hersteller oder autorisierten Kundendienst

Häufig gestellte Fragen - GHD 2500 ATIKA

Wie montiere ich den Gartenhäcksler GHD 2500 ATIKA?

Montieren Sie die Räder auf die Achse, befestigen Sie die linken und rechten Füße am Rahmen, und montieren Sie dann den oberen Teil des Gehäuses. Ziehen Sie alle mitgelieferten Schrauben fest. Einzelheiten finden Sie auf den Montageseiten der Anleitung.

Welche Materialien kann ich mit diesem Gerät häckseln?

Sie können Äste (bis 40 mm Durchmesser bei Frischholz), Gartenabfälle (Heckenschnitte, verwelkte Blumen) und Küchenabfälle häckseln. Häckseln Sie nicht Glas, Metall, Kunststoff, Steine, Textilien, Wurzeln mit Erde oder Fleisch-/Fischabfälle.

Warum stoppt der Motor während des Betriebs?

Der Motor wird durch einen Schutzschalter geschützt, der bei Überlast auslöst. Lassen Sie das Gerät etwa 5 Minuten abkühlen, drücken Sie dann die Reset-Taste (Motorschutz) und den grünen Startknopf.

Wie löse ich den Schneidzylinder bei einem Stau?

Stoppen Sie das Gerät und stellen Sie den Drehrichtungsschalter auf die Rückwärtsposition (↑↓). Halten Sie den grünen Knopf gedrückt, um den Zylinder rückwärts drehen zu lassen und das Material zu lösen. Lassen Sie den Knopf los, um zu stoppen, und stellen Sie den Schalter wieder auf Vorwärtsposition (↑), um fortzufahren.

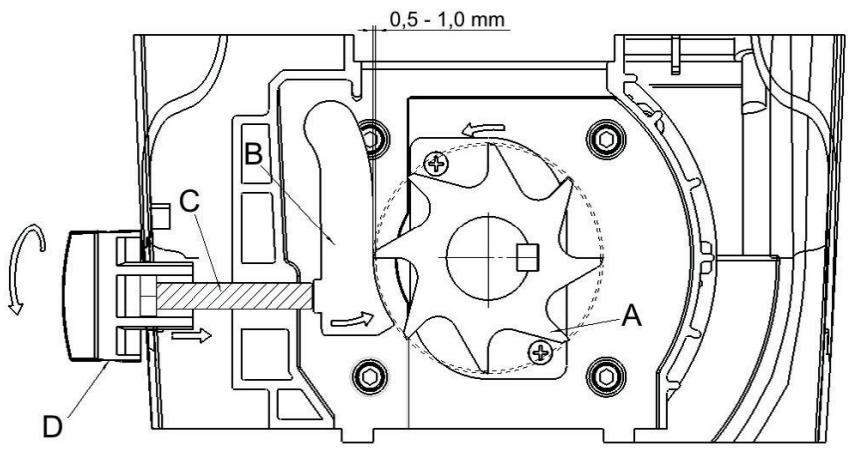

Wie stelle ich das Gegenmesser für optimalen Schnitt ein?

Schalten Sie das Gerät ein. Drehen Sie den Einstellknopf (D) auf der rechten Seite des Gehäuses nach rechts, bis feine Aluminiumspäne aus dem Auswurfschlitz fallen. Der ideale Abstand zwischen Gegenmesser und Schneidzylinder beträgt 0,5 bis 1,0 mm.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie eine Schutzbrille, Handschuhe und einen Gehörschutz. Führen Sie niemals Ihre Hände in die Einfüllöffnung. Halten Sie Kinder und Tiere fern. Ziehen Sie vor jeder Wartung immer den Netzstecker. Verwenden Sie ein geeignetes Verlängerungskabel und einen FI-Schutzschalter 30 mA.

Wie reinige ich den Häcksler nach Gebrauch?

Nachdem Sie das Gerät ausgesteckt und den vollständigen Stillstand des Zylinders abgewartet haben, reinigen Sie Außen- und Innenteile mit einem feuchten Tuch und einer weichen Bürste. Verwenden Sie niemals einen Hochdruckreiniger, Lösungsmittel oder Chemikalien. Schützen Sie Metallteile mit einem biologisch abbaubaren Öl.

Wie hoch ist die Schallleistung des Geräts?

Der garantierte Schallleistungspegel beträgt 92 dB(A) und der gemessene Pegel 91 dB(A). Der Schalldruckpegel beträgt 84,2 dB(A). Tragen Sie bei längerem Gebrauch einen Gehörschutz.

Kann ich ein Verlängerungskabel verwenden?

Ja, aber es muss einen Mindestquerschnitt von 1,5 mm² bei einer Länge bis 25 m haben, oder 2,5 mm² bei mehr als 25 m. Verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel (Typ H07 RN-F) und rollen Sie es vollständig ab.

Wo finde ich Ersatzteile?

Originalersatzteile sind beim Hersteller ATIKA oder seinem autorisierten Kundendienst erhältlich. Verwenden Sie nur Originalteile, um Sicherheit und ordnungsgemäße Funktion zu gewährleisten. Reparaturen sollten von einem Fachmann durchgeführt werden.

BEDIENUNGSANLEITUNG GHD 2500 ATIKA

Leise-Walzenhäcksler

Bedienungsanleitung – Sicherheitshinweise – Ersatzteile

Silent Shredder

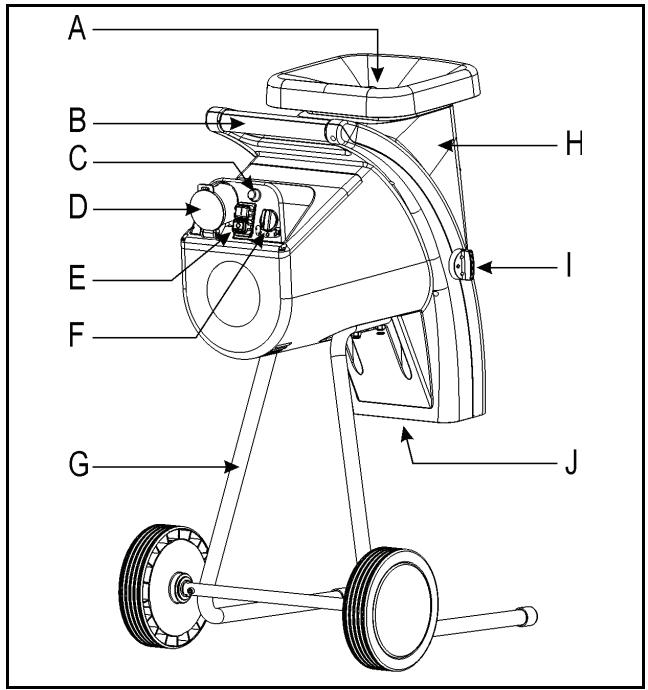

A. Trichteröffnung für Häckselgut
B. Handgriff
C. Rückstellknopf / Motorschutz
D. Netzstecker
E. Ein-/Aus-Schalter
F. Drehrichtungsumschalter
G. Fahrgestell
H. Gehäuseoberteil
I. Einstellknopf für Schneidwalze
J. Auswurfschlitz

Sie dürfen das Gerät nicht in Betrieb nehmen, beiese Bedienungsanleitung gelesen, alle angegebiete beachtet und das Gerät wie beschrieben monn.

Anleitung für künftige Verwendungen aufbewahren.

Inhalt

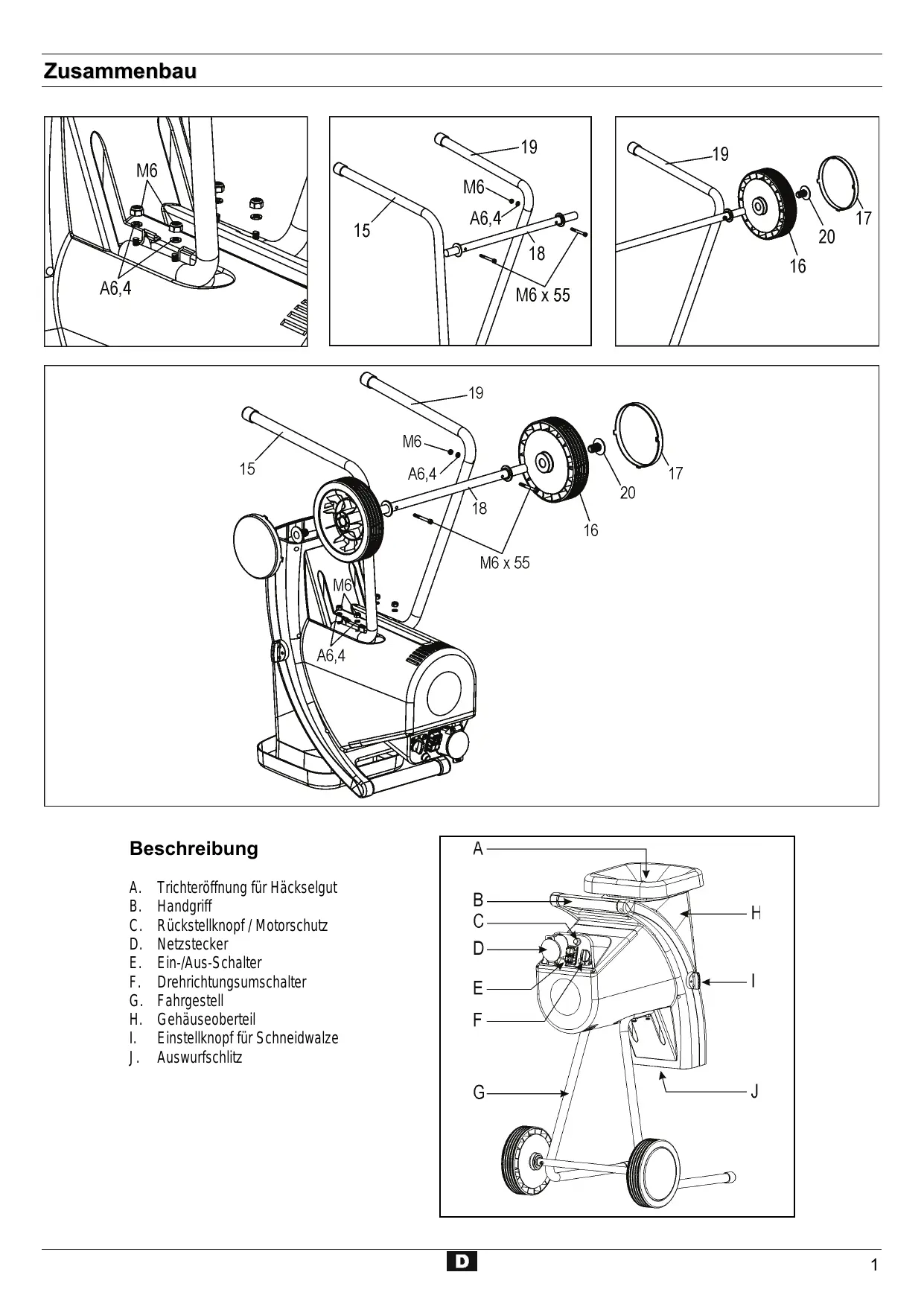

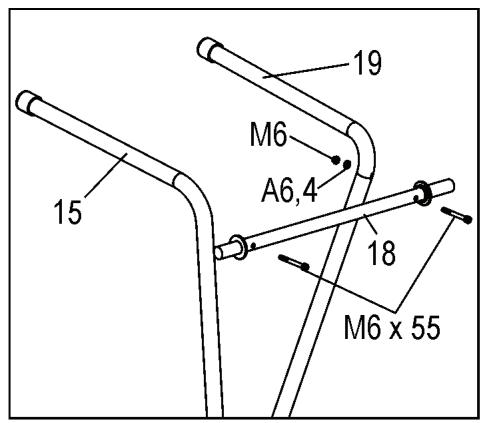

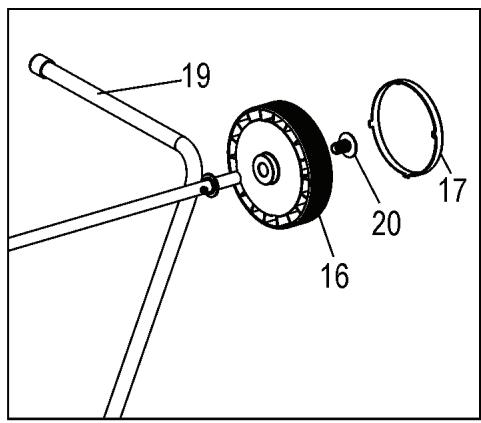

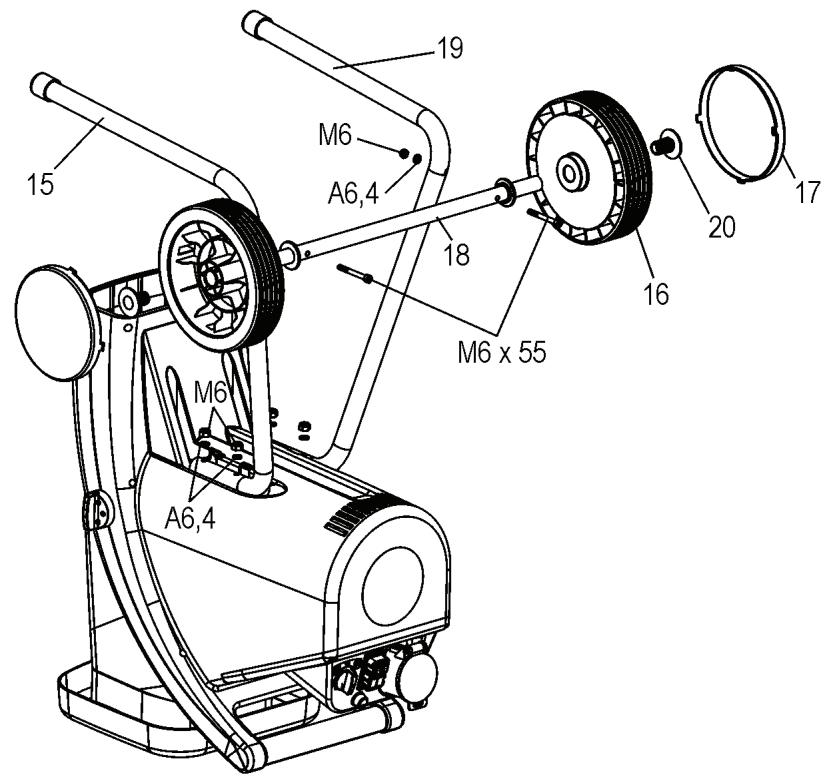

Zusammenbau	1
EG-Konformitätserklärung	2
Symbole: Gerät, Bedienungsanleitung	2
Betriebszeiten	2
Lieferumfang	3
Bestimmungsgemäße Verwendung	3
Restrisiken	3
Sicherheitshinweise	3
Inbetriebnahme	5
Arbeiten mit dem Gartenhäcksler	6
Einstellen des Gegenmessers	7
Wartung und Pflege	7
Störungen	8
Technische Daten	9
Garantie	9
Ersatzteile	139

EG-Konformitätserklärung

entsprechend der Richtlinie 98/37 EG

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Germany

erklärt in alleiniger Verantwortung, dass das Produkt

Gartenhäcksler Typ AH 600

auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlägigen Richtlinien

Konformitätsbewertungsverfahren: 2000/14/EG - Anhang V

Gemessener Schallleistungspegel L_WA 91 dB (A)

Garantierter Schallleistungspegel L_WA 92 dB (A)

$$ \rho_ {j u u u u i} $$

Ahlen, 02.03.2007

A. Pollmeier, Geschäftsführung

Symbole Gerät

	Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lesen und beachten.		Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen und Netzstecker ziehen.
	Gefahr durch fortschleudernde Teile bei laufendem Motor – unbeteiligte Personen, sowie Haus- und Nutz Tiere aus dem Gefahrenbereich fernhalten.		Achtung vor rotierenden Messern. Hände und Füße nicht in Öffnungen halten, wenn die Maschine läuft.
Augen- und Gehör-schutz tragen.		Schutzhandschuhe tragen.	Vor Feuchtigkeit schützen.
	Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Symbole Bedienungsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise helfen Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklärt, was Sie tun müssen.

Betriebszeiten

Gemäß der Maschinenlärmschutzverordnung vom September 2002 dürfen Gartenhäcksler in reinen, allgemeinen und besonderen Wohngebieten, Kleinsiedlungsgebieten, Sondergebieten, die der Erholung dienen, Kur- und Klinikgebieten und Gebieten für die Fremdenbeherbergung sowie auf dem Gelände von Krankenhäusern und Pflegeanstalten an Sonn- und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr nicht in Betrieb genommen werden.

Bitte beachten Sie auch die regionalen Vorschriften zum Lärmschutz.

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

▶ Vollständigkeit
▶ evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Händler, oder Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

• 1 vormontierte Geräteeinheit
• 1 Standbein-links
• 1 Standbein-rechts
• 1 Achse
• 2 Räder
• 2 Radabdeckungen
• 1 Schraubenbeutel
• 1 Auffangsack
• 1 Bedienungsanleitung

Bestimmungsgemäße Verwendung

Zur bestimmungsgemäßen Verwendung gehört das Häckseln von

• Ästen aller Art bis max. Durchmesser (je nach Holzart und Frische)
• welken, feuchten, bereits mehrere Tage gelagerten Gartenabfällen im Wechsel mit Ästen

Das Häckseln von Glas, Metall, Kunststoffteilen, Plastiktüten, Steinen, Stoffabfällen, Wurzeln mit Erdreich, Abfällen ohne feste Konsistenz (z. B. Küchenabfällen) wird ausdrücklich ausgeschlossen.

Der Gartenhäcksler ist nur für die private Nutzung im Haus- und Hobbygarten geeignet.

Als Häcksler für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, in der Land- und Forstwirtschaft und nicht gewerblich eingesetzt werden.

Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise.

Jeder weiter darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden jeder Art haftet der Hersteller nicht: Das Risiko trägt allein der Benutzer.

Eigenmächtige Veränderungen an dem Gartenhäcksler schließen eine Haftung des Herstellers für daraus entstehende Schäden jeder Art aus.

Das Gerät darf nur von Personen gerüstet, genutzt und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen nur durch uns bzw. durch von uns benannte Kundendienststellen durchgeführt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Gebrauchsanweisung insgesamt beachtet werden.

Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzungsgefahr der Finger und Hände, wenn Sie mit der Hand durch eine Öffnung greifen und an das Messerwerk gelangen.
  ■ Verletzungsgefahr der Finger und Hände bei Montage- und Reinigungsarbeiten am Messerwerk.
  ■ Verletzung durch weggeschleudertes Häckselgut im Bereich des Trichters.
• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
  ■ Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicherheitshinweise

⚠️ Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

⚠️ Reparaturen am Gerät haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

■ Machen Sie sich vor Gebrauch mit Hilfe der Gebrauchsanweisung mit dem Gerät vertraut.
- Benützen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe Bestimmungsgemäße Verwendung und Arbeiten mit dem Gartenhäcksler).
- Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.

- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

• Tragen Sie beim Arbeiten Schutzbrille, Arbeitshandschuhe und Gehörschutz.
  ■ Tragen Sie geeignete Arbeitskleidung:

• keine weite Kleidung

• rutschfestes Schuhwerk
• Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.
• Kinder und Jugendliche unter 16 Jahren dürfen das Gerät nicht bedienen.
  ■ Kinder vom Gerät fernhalten.
• Setzen Sie das Gerät niemals ein, während unbeteiligte Personen in der Nähe sind.
  ■ Lassen Sie das Gerät nie unbeaufsichtigt.
• Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.
• Niemals in die Einfüll- oder Auswurföffnung greifen.
  ■ Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
• Überlasten Sie das Gerät nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
• Ändern Sie nicht die Drehzahl des Motors, denn diese regelt die sichere maximale Arbeitsgeschwindigkeit und schützt den Motor und alle sich drehenden Teile vor Schaden durch übermäßige Geschwindigkeit.
  ■ Das Gerät nicht ohne Einfülltrichter betreiben.
  ■ Das Gerät bzw. Teile des Gerätes nicht verändern.
  ■ Vor Einschalten des Motors Gerät schließen.

• Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
  ■ Berücksichtigen Sie Umgebungseinflüsse:

• Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung.

• Gerät nicht im Regen stehen lassen oder bei Regen arbeiten.
• Arbeiten Sie nur bei ausreichenden Sichtverhältnissen, Sorgen Sie für gute Beleuchtung.

■ Um Verletzungsgefahr für die Finger auszuschließen, bei Montage- und Reinigungsarbeiten Schutzhandschuhe tragen.

- Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose bei:

– Wartungs- und Reinigungsarbeiten
– Beseitigung von Störungen
- Überprüfungen der Anschlussleitungen, ob diese verschlungen oder beschädigt sind
- Transport
- Reparaturarbeiten
- Messerwechsel
- Verlassen (auch bei kurzzeitigen Unterbrechungen)

- Bei Verstopfungen im Ein- und Auswurf der Maschine schalten Sie den Motor aus und ziehen Sie den Netzstecker, bevor Sie Materialreste im Ein- oder Auswurf beseitigen.

- Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb des Gerätes sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

■ Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

⚠️ Elektrische Sicherheit

■ Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

– 1,5 mm² bei Kabellänge bis 25 m
– 2,5 mm² bei Kabellänge über 25 m

• Lange und dünne Anschlussleitungen erzeugen einen Spannungsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion des Gerätes wird reduziert.
  ■ Stecker und Kupplungsdosen an Anschlussleitungen müssen aus Gummi, Weich-PVC oder anderem thermoplastischen Material der gleichen mechanischen Festigkeit sein oder mit diesem Material überzogen sein.
  ■ Die Steckvorrichtung der Anschlussleitung muss spritzwassergeschützt sein.
• Beim Verlegen der Anschlussleitung darauf achten, dass sie nicht gequetscht, geknickt und die Steckverbindung nicht nass wird.
  ■ Wickeln Sie bei Verwendung einer Kabeltrommel das Kabel vollständig ab.
  ■ Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.
• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
  ■ Verwenden Sie keine defekten Anschlussleitungen.
  ■ Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
  ■ Keine provisorischen Elektroanschlüsse einsetzen.
• Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.
  ■ Schließen Sie das Gerät über Fehlerstromschutzschalter (30 mA) an.

⚠️ Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine haben durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

⚠️ Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Inbetriebnahme

■ Vergewissern Sie sich, dass das Gerät komplett und vorschriftsmäßig montiert ist.
- Stellen Sie den Häcksler zum Gebrauch auf waagerechten und festen Untergrund (Kippgefahr).
- Das Gerät nicht auf gepflasterten oder geschotterten Boden stellen.
- Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand (mindestens 2 m) von einer Wand oder einem anderen starren Gegenstand.
■ Überprüfen Sie vor jedem Gebrauch:

- die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

⚠️ verwenden Sie keine defekten Leitungen

- das Gerät auf eventuelle Beschädigungen (siehe Sicherheitshinweise)

– ob alle Schrauben fest angezogen sind

Netzanschluss

■ Vergleichen Sie die auf dem Gerätetypenschild angegebene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschriftsmäßige Steckdose an.
■ Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt

Netzabsicherung

		Schweiz	UK
2200 W	16 A träge	10 A träge	13 A träge
2500 W	16 A träge		13 A träge
2800 W	16 A träge		13 A träge

Ein-/Ausschalter

Benutzen Sie kein Gerät, bei dem sich der Schalter nicht ein und ausschalten lässt. Beschädigte Schalter müssen unverzüglich vom Kundendienst repariert oder ersetzt werden.

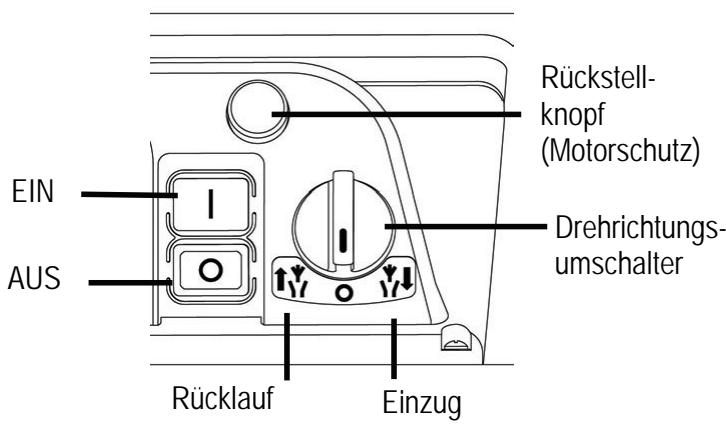

EIN AUS Rücklauf Rückstell- knopf (Motorschutz) Drehrichtungs- umschalter Einzug

Einschalten

Drücken Sie den grünen Knopf ①

Ausschalten

Drücken Sie den roten Knopf ⑩

Wiederanlaufsicherung bei Stromfall

Bei Stromausfall schaltet das Gerät automatisch ab (Nullspannungsauslöser). Zum Wiedereinschalten erneut den grünen Knopf drücken.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab. Der Motor kann nach einer Abkühlpause (ca. 5 min.) wieder eingeschaltet werden. Drücken Sie

1. Rückstellknopf (Motorschutz)
2. grünen Knopf Ⓘ zum Wiedereinschalten.

Drehrichtungsumschalter

Den Drehrichtungsumschalter nur bei abgeschaltetem ksler betätigen.

Stellung

Das Material wird von der Schneidwalze eingezogen und gehäckselt.

Stellung

Das Messer arbeitet in umgekehrter Richtung, und eingeklemmtes Material wird frei.

Nachdem Sie den Drehrichtungsumschalter in die Stellung gebracht haben, halten Sie den grünen Knopf des Ein-/Aus-Schalters gedrückt. Die Schneidwalze wird auf umgekehrte Richtung gestellt. Wenn Sie den Ein-/Aus-Schalter loslassen, bleibt der Häcksler automatisch stehen.

Tipps

• Große Gegenstände oder Holzstücke werden nach mehrmaliger Betätigung sowohl in Schneide- als auch in Freiga-berichtung entfernt.
• Benutzen Sie einen Stopfer oder Haken zum Entfernen von blockierten Gegenständen aus dem Trichter oder Auswurfschlitz.

Warten Sie stets, bis der Häcksler stillsteht, bevor Sie wieder einschalten.

Netzimpedanz

Bei ungünstigen Netzbedingungen kann es während des Einschaltvorganges des Gerätes zu kurzzeitigen Spannungsabsenkungen kommen, die andere Geräte beeinträchtigen können (z. B. Flackern einer Lampe).

Es sind keine Störungen zu erwarten, wenn die in der Tabelle angegebene maximale Netzimpedanz eingehalten wird.

Leistungsaufnahme P1 (W)	Netzimpedanz Zmax (Ω)
2200	0,21
2500	0,21
2800	0,19

Arbeiten mit dem Gartenhäcksler

• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.
• Längeres Material, das aus dem Gerät hervorsteht, könnte zurückschnellen, wenn es von den Messern eingezogen wird! Sicherheitsabstand einhalten!
• Niemals in die Einfüll- oder Auswurföffnung greifen.
  ■ Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
• Bringen Sie Hände, andere Körperteile und Kleidung nicht in das Einfüllrohr, Auswurfkanal oder in die Nähe von anderen beweglichen Teilen.
  ■ Vor Einschalten des Gerätes überprüfen, ob keine Häckselreste im Einfülltrichter sind.
  ■ Kippen Sie das Gerät nicht bei laufendem Motor.
• Beim Füllen darauf achten, dass keine Metallstücke, Steine, Flaschen oder andere nicht zu verarbeitende Gegenstände in den Einfülltrichter gelangen.

• Gelangen fremde Gegenstände in den Einfülltrichter oder das Gerät fängt an außergewöhnliche Geräusche oder Vibrationen zu machen, das Gerät sofort ausschalten und zum Stillstand kommen lassen. Netzstecker ziehen und folgende Punkte durchführen:

• inspizieren Sie den Schaden
  – ersetzen oder reparieren Sie beschädigte Teile
  – überprüfen Sie das Gerät und ziehen Sie lockere Teile fest

⚠ Sie dürfen das Gerät nicht reparieren, wenn Sie dazu nicht berechtigt sind (siehe Sicherheitshinweise)

Was kann ich häckseln?

Ja:

• organische Abfälle aus Haushalt und Garten
  z. B. Hecken- und Baumschnitt, verblühte Blumen, Küchenabfälle

Nein:

- Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfälle, Wurzeln mit Erdreich, Speise-, Fisch- und Fleischabfälle

Besondere Hinweise n Häckseln:

Einfüllseite

Füllen Sie das zu häckselnde Material immer von der rechten Seite in die Einfüllöffnung des Trichters.

Häckseln Sie die Äste, Zweige und Hölzer kurz nach dem Schneiden

- dieses Häckselgut wird bei Austrocknung sehr hart, der maximal zu verarbeitende Astdurchmesser wird hierdurch geringer.

➢ Entfernen Sie Seitentriebe bei stärker verzweigten Ästen.

➢ Verarbeiten von stark wasserhaltigen, zum Verkleben neigenden Garten- bzw. Küchenabfällen

- diese abwechselnd mit holzigem Häckselgut zerkleinern, um eine Verstopfung im Gerät zu vermeiden.

Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu hoch anwachsen lassen. Dies kann zur Folge haben, dass bereits Gehäckseltes den Auswurfkanal verstopft. Dadurch kann es zu einem Rückschlag des Materials durch die Einfüllöffnung kommen.

➢ Reinigen Sie die Einfüllöffnung und den Auswurfkanal, wenn das Gerät verstopft ist. Schalten Sie hierfür zuerst den Motor aus und ziehen Sie den Netzstecker.

Beachten Sie, dass der Ihrem Gerät entsprechende maximal zu verarbeitende Astdurchmesser eingehalten wird (s. Seite 8). Je nach Art und Frische des Holzes kann sich der maximal zu verarbeitende Astdurchmesser verringern.

Das Schneidwerk zieht das Häckselgut selbständig und durch das langsame Laufen der Schneidwalze stoßfrei ein.

Selbsttätiges Umschalten der Drehrichtung:

Bei plötzlichem Blockieren des Gerätes kann die Drehrichtung der Schneidwalze umschalten und in diesem Fall das Häckselgut zurückschieben.

• Gerät ausschalten
  – Stillstand der Schneidwalze abwarten
• Gerät erneut einschalten und leichter zu verarbeitendes Häckselgut verwenden.

Beim Überlasten des Gerätes schaltet der mit einem Motorschutzschalter ausgestattete Schalter selbständig ab

– schalten Sie den Häcksler nach ca. 5 min. erneut ein
- lässt sich das Gerät nach dieser Wartezeit nicht einschalten, sehen Sie unter Punkt „Mögliche Störungen“ nach.

Einstellen des Gegenmessers

Das Gegenmesser B kann an der Schneidwalze A spielfrei eingestellt werden. Ein möglichst kleiner Abstand sollte für einen effektiven Betrieb eingehalten werden.

Weiches Material oder nasse Zweige können reißen statt geschnitten werden. Auch ein nach mehrfacher Betätigung verschlissenes Gegenmesser kann zu diesem Problem führen.

0,5 - 1,0 mm B C A D

Einstellen des Abstandes.

Schalten Sie das Gerät ein.

Auf der rechten Seite des Kunststoffgehäuses befindet sich eine Einstellvorrichtung. Zum Einstellen des Abstands drehen Sie den Einstellknopf D nach rechts, so dass sich die Schraube C zur Schneidwalze hin bewegt. Drehen Sie so lange, bis feine Aluspäne aus dem Auswurfschlitz fallen.

Wartung und Pflege

• Vor Beginn jeder Wartungsarbeit

• Motor abschalten und Netzstecker ziehen
• Schutzhandschuhe zur Vermeidung von Verletzungen anziehen.

Das Schneidwerkzeug steht nach dem Ausschalten nicht sofort still. Warten Sie, bevor Sie mit der Reparatur oder Wartung beginnen, bis alle Teile zum Stillstand gekommen sind.

Achten Sie darauf, Werkzeug und Schraubenschlüssel nach der Wartung oder Reparatur wieder zu entfernen.

• Der Gartenhäcksler ist weitgehend wartungsfrei. Zur Werterhaltung und einer langen Lebensdauer Nachstehendes beachten:
  – Lüftungsschlitze frei und sauber halten.
  – überprüfen der Befestigungsschrauben (ggf. nachziehen).

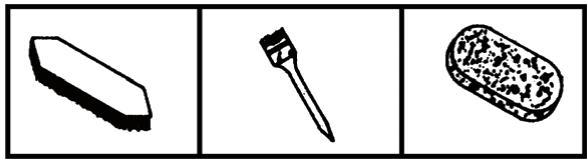

• nach dem Häckseln das Gerät innen und außen reinigen.

Benutzen Sie zum Reinigen Ihres Geräts nur ein warmes feuchtes Tuch und eine weiche Bürste.

Verwenden Sie niemals Reinigungs- oder Lösungsmittel. Sie könnten dem Gerät irreparable Schäden zufügen. Die Kunststoffteile können von Chemikalien angegriffen werden.

• den Häcksler nicht mit fließendem Wasser oder Hochdruckreinigern reinigen.
• blanke Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Sprühöl behandeln.
• Schneidwalze und Nachschneideplatte sind Verschleißteile, haben jedoch bei normaler Nutzung und vorschrifts-mäßigem Nachstellen eine Lebensdauer von mehreren Jahren.

Vor jeder Störungsbeseitigung

• Gerät ausschalten
  – Stillstand des Gerätes abwarten
• Netzstecker ziehen

Störung	mögliche Ursache	Beseitigung
Motor läuft nicht an	- Netzspannung fehlt- Anschlusskabel defekt- Gerät überlastet (Motorschutz wurde ausgelöst)	- Absicherung überprüfen- überprüfen lassen (Elektrofachmann)- Gerät abkühlen lassen.Drücken Sie1. Rückstellknopf (Motorschutz)2. grünen Knopf Ⓐ zum Wiedereinschalten.
Motor brummt, läuft aber nicht an	- Schneidwalze blockiert- Kondensator defekt	- Gerät ausschalten.Schalten Sie den Drehrichtungsumschalter in die Stellung ↑↓. Gerät einschalten bis die Blockierung behoben ist. Gerät wieder ausschalten. Stellen Sie den Drehrichtungsumschalter in die Stellung ↓↓ zu-rück.- Gerät zur Reparatur an Hersteller bzw. an von ihm benannte Firma
Häckselgut wird nicht einge-zogen	- Die Schneidwalze läuft rückwärts. Schalterstellung nicht richtig- Häckselgut klemmt im Trichter (Materialstau)- zu weiches oder nasses Häckselgut- Verschleiß an der Schneidwalze	- Gerät ausschalten und Drehrichtungsumschalter umstellen.- Gerät ausschalten. Schalten Sie den Drehrichtungs- umschalter in die Stellung ↑↓. Gerät einschalten, damit das Häckselgut freigegeben wird, evtl. Verun-reinigungen entfernen.Gerät wieder ausschalten. Zum Weiterarbeiten stellen Sie den Drehrichtungsumschalter in die Stellung ↓↓ zurück.- mit einem Ast nachschieben und durchhäckseln- Gegenmesser wie bei „Einstellen des Gegenmessers“ beschrieben einstellen, bei starker Abnutzung Schneidwalze ersetzen.
Häckselgut wird nicht sauber durchtrennt	- Gegenmesser nicht ausreichend einge-stellt	- Gegenmesser wie bei „Einstellen des Gegenmessers“ beschrieben einstellen
Gerät läuft an, blockiert jedoch bei geringer Belastung und schaltet über Motorschutzschalter ab.	Verlängerungskabel zu lang oder zu kleiner Querschnitt. Steckdose zu weit vom Haupt-anschluss entfernt und zu kleiner Querschnitt der Anschlussleitung.	Verlängerungskabel mindestens 1,5 mm2, maximal 25 m lang. Bei längerem Kabel Querschnitt mindestens 2,5 mm2.

Technische Daten

Modell	2200	2500	2800
Typ-Bezeichnung	AH 600	AH 600	AH 600
Motor	Wechselstrommotor 230 V~, 50 Hz, 2800 min ^-1
Motorleistung P _1 S6 - 40 %	2200 W	2500 W	2800 W
Drehzahl Schneidwalze	40 min ^-1
Ein-Aus-Schalter mit	Überlastschutz, Schneid- und Rücklauffunktion, Nullspannungsauslöser
Gewicht	24 kg	24,5 kg	25 kg
Schalldruckpegel L _PA (gemessen nach 2000/14/EG)	83,8 dB (A)	84,2 dB (A)	82,5 dB (A)
gemessener Schallleistungspegel L _WA (gemessen nach 2000/14/EG)	91 dB (A)	91 dB (A)	91 dB (A)
garantierter Schallleistungspegel L _WA (gemessen nach 2000/14/EG)	92 dB (A)	92 dB (A)	92 dB (A)
max. zu verarbeitender Astdurchmesser(je nach Holzart und -frische)	∅ max. 35 mm	∅ max. 40 mm	∅ max. 44 mm
Schutzklasse	I
Schutzart	IP X4
Netzabsicherung	16 A träge	16 A träge	16 A träge
Schweiz	10 A träge	--	--
UK	13 A träge	13 A träge	13 A träge

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Assembly

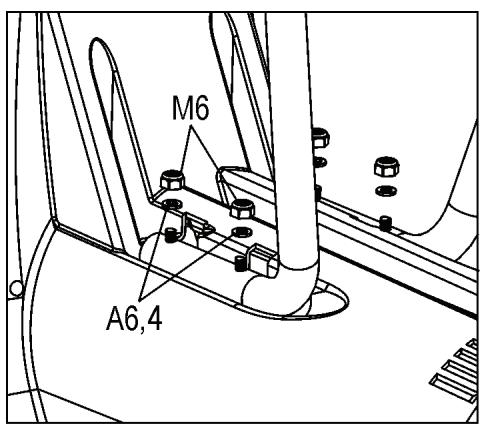

M6 A6,4

15 19 M6 A6,4 18 M6 x 55

19 16 20 17

19 M6 A6,4 15 18 M6 x 55 20 17 16 M6 A6,4

Description

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, Geschäftsführung

Schinkelstraße 97, 59227 Ahlen - Germany

Ahlen, le 02.03.2007

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, Geschäftsführung

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, direktion

Schinkelstraße 97, 59227 Ahlen - Germany

Schinkelstraße 97, 59227 Ahlen - Germany

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, direktor

Simboli na uređaju

Prije puštanja u pogon pročitati i obratiti pažnju na upute za uporabu i sigurnosne upute.

Prije radova popravljanja, održavanja i čišćenja treba isključiti motor i izvaditi utikač iz struje.

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, Geschäftsführung

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, Geschäftsführung

Apparatets symboler

Schinkelstraße 97, 59227 Ahlen - Germany

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, Geschäftsführung

Schinkelstraße 97, 59227 Ahlen - Germany

Schinkelstraße 97, 59227 Ahlen - Germany

Kompostkvarn Typ AH 700

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, Geschäftsführung

Symboly prístroja

Schinkelstraße 97, 59227 Ahlen - Germany

A. Pollmeier, Geschäftsführung

Simboli na napravi

Ersatzteile - Pezzi de ricambio - Pièces de rechange

Schinkelstraße 97, 59227 Ahlen • Postfach 21 64, 59209 Ahlen Germany

Tel.: 0 23 82 / 8 92-0 • Fax: 0 23 82 / 8 18 12

E-mail: [e-mail] • Internet: www.atika.de
