GEBRUIKSAANWIJZING ASP 10-1350 ATIKA

Bedieningshandleiding - Veiligheidsinstructies

Reserveonderdelen

Blz. 51

Luparka do trewna

Instrukcja obstugi

DK Beskrivelse af apparatet - NL Toestelbeschrijvning

Plaats de onderlegring.

Leg de bedienarmen (A) op en voer de dwarststeunen (B) in de uitsparing van de dwarvsverbinding (C).

Tip: vet eerst de plaattippen boven en onder in!

Zeker de bedienarmen met schroeven, onderlegringen en moeren.

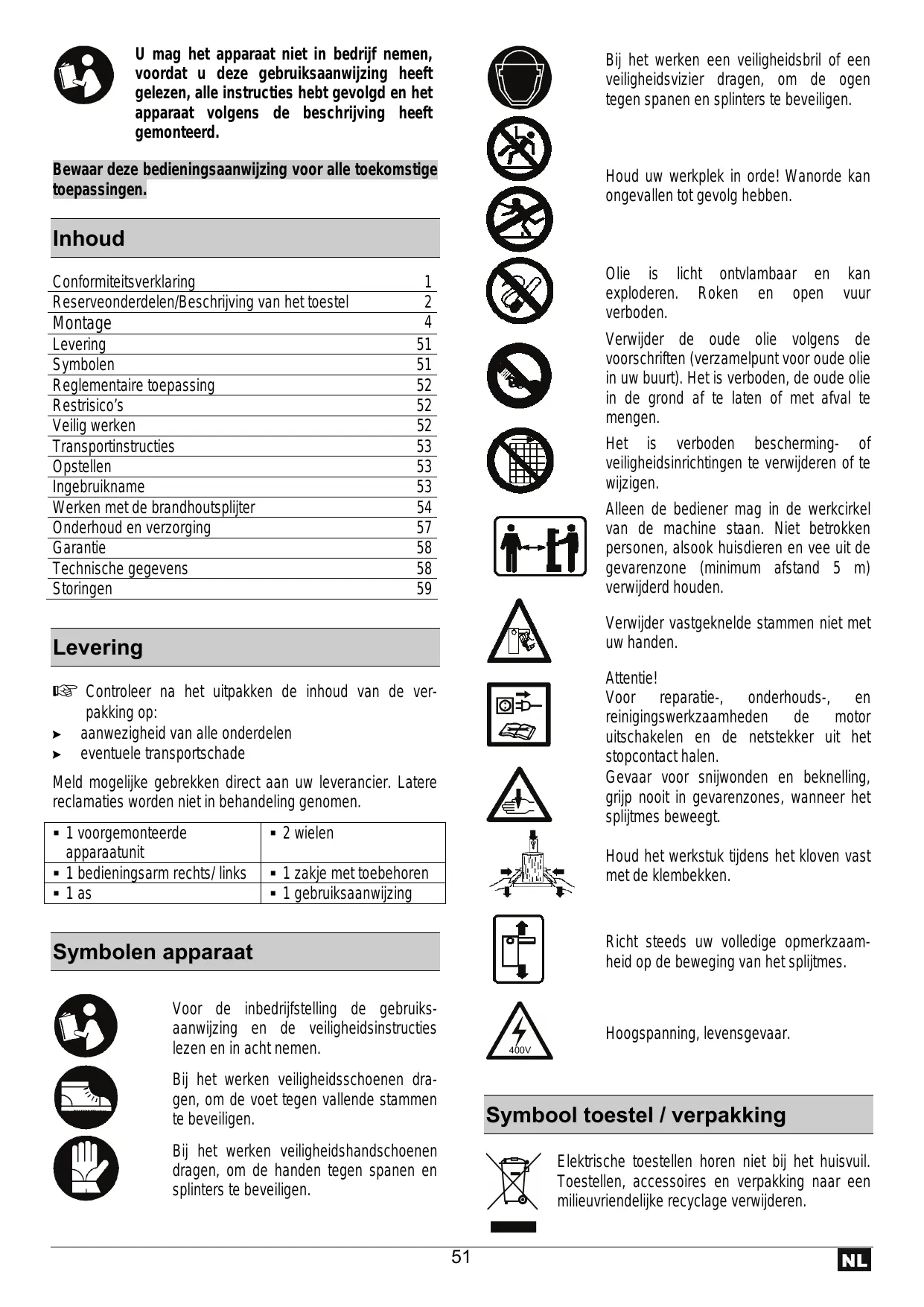

U mag het apparaat Niet in bedrijf nemen, voordat u deze gebruiksaanwijzing heeft gelezen, alle instructies hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

Conformiteitsverklaring	1
Reserveonderdelen/Beschrijving van het toestel	2
Montage	4
Levering	51
Symbolen	51
Reglementaire toepassing	52
Restrisico's	52
Veilig werken	52
Transportinstructies	53
Opstellen	53
Ingebruikname	53
Werken met de brandhoutsplijter	54
Onderhoud en verzorging	57
Garantie	58
Technische geevens	58
Storingen	59

Levering

Controleer na het uitpakken de inhoud van de verpakking op:

aanwezigheid van alle onderdelen
eventuele transportschade

Meld möglichke gebrekken direct aan uw leverancier. Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerde apparaatunit	2 wielen
1 bedieningsarm rechts/ links	1 zakje met toebehoren
1 as	1 gebruiksaanwijzing

Symbolen apparatus

Voor de inbedrijfstelling de gebruksaanwijzing en de veiligheidsinstrumenties lezen en in acht nemen.

Bij het werken veiligheidsschoenen dra-gen, om de voet gegen vallende stammen te beveiliggen.

Bij het werken veiligheidshandschoenen dragen, om de handen gegen spanen en splinters te beveiligigen.

Bij het werkken een veiligheidsbril of een veiligheidsvizier dragen, om de ogen gegen spanen en splinters te beveiligen.

Houd uw werkplek in orde! Wanorde kan ongevalten tot gevolg hebben.

Olie is Licht ontvlambaar en kan exploderen. Roken en open vuur verboden.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te mengen.

Het is verboden bescherming- of veiligheidsinrichtingen te verwijderen of te wijzigen.

Alleen de bediener mag in de werkcirkel van de machine staan. Niet betrokken Personen, alsook huisdieren en vee uit de gezavenzone (minimum aufstand 5 m) verwijderd honden.

Verwijder vastgeknelde stammen nicht met uw handen.

Attentie!

Voor reparatie-, onderhouds-, en reinigingswerkzaamheden de motor uitschakelen en de netstekkeruit het stopcontact halen.

Gevaar voor snijwonden en beknelling, grijp nooit in gevarenzones, wonneer het splijtmes beweegt.

Houd het werkstukijdens het kloven vast met de klembekken.

Richt steeds uw volledige opmerkzaam-heid op de beweging van het splijtmes.

Hoogspanning, levensgevaar.

Symbol toestel / verpakking

Elektrische toestellen horen nicht bij het huisvuil. Toestellen, accessoires en verpakkingaar een milieuvriendelijkere recyclage verwijderen.

Symbolen bedieningsaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruiksaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine.
Hier worden precies uitgelegd wat u要去en.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijnten van hout.
• Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter.
  Vreemde voorwerpen (spijkers, draad, beton enz.)要去en absoluut uit het te splijten hout worden verwijderd.
• Elk verder leidend gebruik geldt als nicht conform de voorschriften. Voor waaruit resulterende schade is de fabrikant Niet aansprakelijk - het risico waarvoort wordt alleen door de gebruiker gedragen.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op I van de constructie voor de toepassing van dezeine nog een,aantal restrictions.

De restrictions können geminaliseerd worden, wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgets en beschadigingen.

• Geignorerde of over het hoofd geziene veiligheidsmaatregelen können leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Onoplettendheid, het Niet aanhonden van de veiligheidsvoorschriften en onreglementair gebruik kennen door het bewegende splijtmes tot verwondingen aan hand of vingers leiden.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.

Lees en volg de onderstaande aanwijzingen, des schriften ter Voorkoming van ongevalten en de sene verilgheidsvoorschriften op, om u zich en den gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

Bewaar deze verilgheidsvoorschriften goed.

Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wonneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.
Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
Zorg voor een stabiele en uitgebalanceerde houding.
- Neem een werkhouding aan, die zich binnen het bereik van de bedieningsgrepen befindt. afb. 8.
- Ga nooit op de machine staan.
- Draag tijdens het werkken - veiligheidsbril of veiligheidsvizier

-veiligheidshandschoenen
- gehoorsbeschemmers
- veiligheidsschoenen met stalen tippen

Draag geschichte werkkleding:
- geen wijde kleding of sieraden (zij+kunnen door beweeglijke delen worden gegrepen)
- De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
- Kinderen enjongeren van minder dan 18 jaren mogende machine Niet bedieren.
- Kinderen dieren uit de buurt van het apparaat te worden geweerd.
- Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt�.
Laat de machine nicht zonder toezicht aller.
- Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
- Overbelast de machine nicht. U werkkt better en zeker met de juiste belasting van de machine.
- Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veriligeid in gevaar kan brengen.
- Apparaat resp. onderdelen van het apparaat Niet veranderen.
- Het apparatus mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).
- Machine nicht in de regen latent staan. Niet in de regen met die machine werken.
- Als u de machine nicht gebrukt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.
- Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden
• Onderhouds- en reinigingswerkzaamheden
  Transport van de machine

• Het verlaten van de machine (ook voor een korteijd).

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alleveiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zijn. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latent werden.
• Beschadigde bescherminrichtingen en delen要去en, indienoodzakelijk,dooreenerkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeben.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Uitvoering van de aansluitleiding volgens de IEC 60245 (H 07 RN-F) norm met een aderdiameter van minimum

230V

3 × 1,5 ~mm^2 bij een kabellenge tot max. 10 ~m .

400 3

5 × 1,5 ~mm^2 bij een kabellenge tot max. 10 ~m .

• Gebruik nooit aansluitleidingen die langer dan 10m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen nicht更是, de functie van de machine worden gereduceerd.
• Bij het leggen van de aansluitleiding erop letten dat deze Niet gekneusd of geknikt worden en dat de stekerverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden waaroor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlng kabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.

Elektrische aansluitingen of reparations mogen alleendoor een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan nicht

aansprakelijk gesteld worden voor ongevalen hierdoor ontstaan.

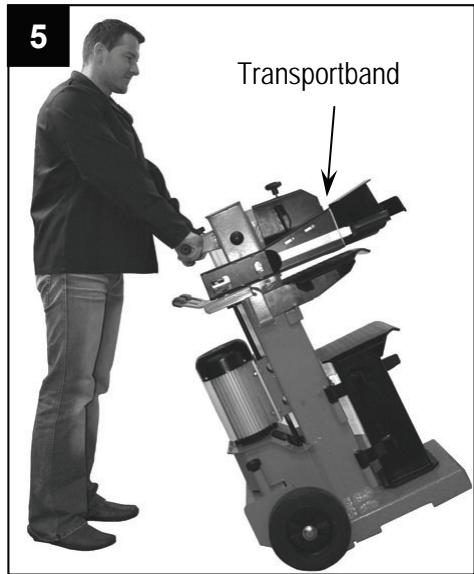

Transportinstructies

Het splijtmes voor elk transport helemaal omlaag en.

Voor het transport
pakt u de beugel
met een hand
vast en Kantelt de
houtsplijter iets
naar u toe. In
deze stand kan
de splijter
probleemloos
worden getrans-
porteerd.
Om een vrij-
komen van olie bij
het transport te
voorkomen, moet
de dekels van de
olietank vast
dichtgeschroefd zij

Opstellen

Blokkeer de wielen met keilen, om een rollenijdens het werkden te vermijden.

Let er op, dat de werkplek de volgende voorwaarden verruit:

slipbestendig
vlak
- geen struikelgevaren
voldoendelichtomstandigheden

Gebruik de machine Niet in de buurt van aardgas, benzinegoten of andere Licht ontvlambare materialen.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.

• Controleer voor ieder gebruik

• Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.)

• de machine op eventuele beschadigingen
  of alle schroeven goed+zijn vastgedraaid
• het hydraulisch systeem op lekkages

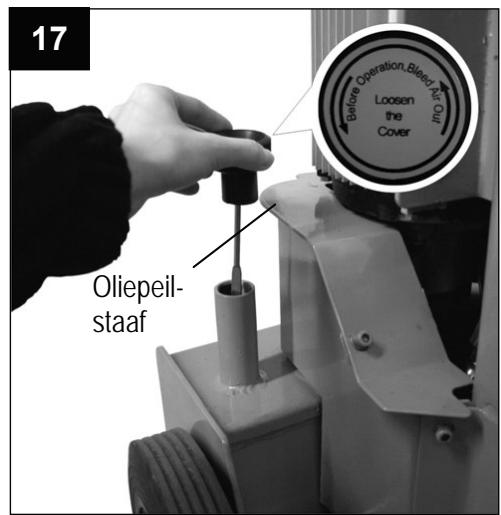

• het oliepeil
• Ontluchten: Ontlucht de hydraulische installmentie, voor u de brandhoutkliever in gebruik neemt.

Maak de deksel van de olietank (9) enkele omdraaingen los, opdat lucht uit de olietank kan ontwijken.
Laat de kapijdens de werkking geopend.

Alvorens u de brandhoutsplijter beweegt, sluit de deksel van de olietank weeer odomat anders olie uitloopt.
Wonneer de hydraulische installmentie nicht worden ontlucht, beschadigt de ingesloten lucht de dichtingen en veroorzaakt een duurzame beschadiging aan de brandhoutkliever.

Aansluiting op het net

• Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiauluitschakelaar) met 30mA .

(1) Beveiling

$$ 4 0 0 \mathrm {V} 3 \sim \rightarrow 1 6 \mathrm {A} $$

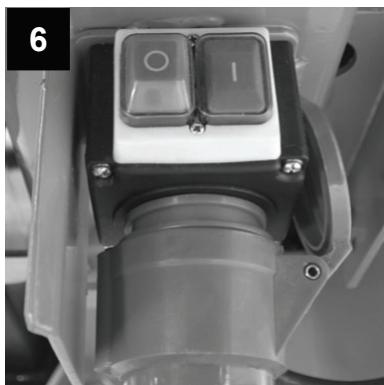

In-/Uitschakelaar

! Controller voor elk gebruik de functie van de uitschakelinrichting (door in- en uitschaken).

Gebruik geen toestel waar bij de schakelaar Niet kan worden in- en uitgeschakeld. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Inschakelen

Druk op de groene knop

Uitschakelen

Druk op de rode knop

Beveiling gegen opnieuw aanlopen bij hetuitvallen van de stroom (nulspanningsinitiator)

Bij spanningsuitval schakelt het apparaat automatisch uit. Druk op de groene knop om het apparaat wee in te schakelen.

Brandhoutsplijter met 400 V 3~

Let op de draairichting van de motor (zie de pijl op de motor), want door een onjuiste draairichting beschadigt de oliepomp.

Motor inschakelen; het splijtmes (1) beweegt automatisch waar de bovenste positie.
> Wanner het bovenste mes zich reeds in de bovenste positie bevindt: dan grijp de beiden bedieningsgrepen (15)

en druk deze maar beneden, het splijtmes beweegt maar beneden.

Indien het splijtmes Niet beweegt, nadat de motor aanloopt, dan schakelt u de motor uit en wijzigt u de draairichting.

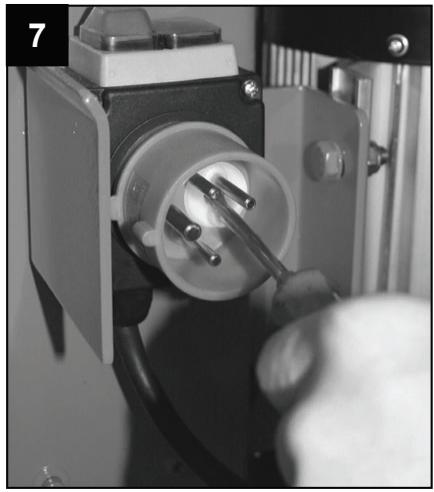

U kunt de draai-richting veranderen door een schroevendraaier in de waarvoor bestemde gleuf in de stekkerkraag te steken en met lichte druk door een links-of rechtsdraaiende beweging de juiste draai-richting in te stellen.

iHydraulisch system

• Gebruik de machine nooit, wonneer een gevaar door hydraulische vloeistof bestaat.
• Zorg ervoor dat de machine en de werkplek zuiver zich en er geen olievlekken aanwezig zich.
  Gevaar voor uitglijden en brand!

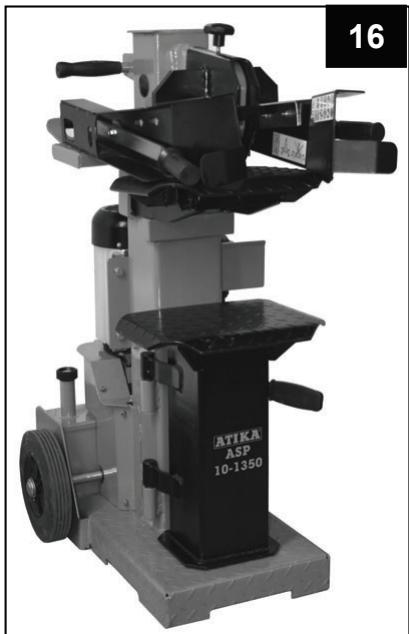

• Controller regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging)

Inhoud: 7,0 liter

Werken met de brandhoutsplijter

aanvullende VEILIGHEIDSINSTRUCTIES

• De houtsplijter mag slechts door een enkele persoon worden bediend.
• Alleen Personen van meer dan 18 jaren, die de gebruiksaanwijzing hebben gelezen en begrenpogen de machine bedieren.
• Draag uw beschermuiitrustingen (veiligheidsbril/-vizier, handschoenen, veiligheidsschoenen), om u gegen möglichke letsels te beschermen.
• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.
• Reeds gespelen hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,uitglieden of vallen. Houd uw werkplek steeds opgeruimd.
• Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splijtwig, om uw handen gegen letsels te beschermen.
• Splijt alleen hout, dat aan de max. te verwerken lenghte van 1350 mm voldoet.
• ① Controller voír het splijten, of de splijtzuil voldoende is gezet, opdat deze zonder problemen kan in- en uitschuiven.

Wat kan ik splijten?

Maten van de te splijten stammen

Lengte van het hout: max. 1350 mm

Diameter van het hout: min. 120 - max. 400 mm

De diameter van het hout is een aanbevolen richtwaarde, omdat:

• dun hout kan moeilijk te splijten zijn, wanner het knoestgaten bevat of de verzels te sterk�.
• dikker hout met meer dan 400 mm kan worden gespleten, wanner de verzels glad en los+zijn.

Splijt geen groene stammen. Droge, opgeslagen stammen konnen veel better worden gespleten en veroorzaken nicht zo vaak een vast vreten dan groen (nat) hout.

Bediening

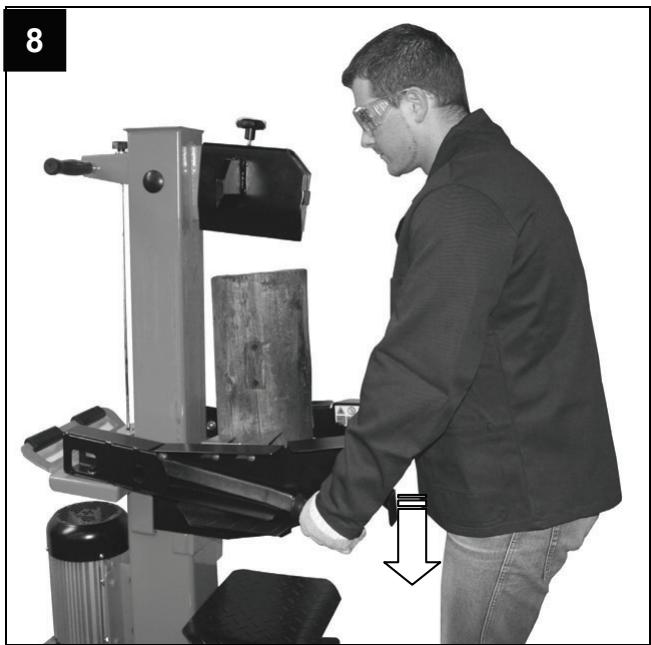

Tweehandige werkinq

Bedien de houtsplijter nooit met twee Personen.

! Blokkeer in geen geval de bedieningsgreep (span-klauwen).

1. Druk op de groene knop. Wacht een paar seconden, zodate de motor+zijn eindtoerental bereikt en de druk in de hydraulische pomp worden opgebouwd.

① Let bij brandhoutsplijters met een draaiastroommotor (400 V 3~) op de draairichting, want door het gebruik met een onjuiste draairichting raakt de oliepomp beschadigd.
① De houtsplijter bij temperaturen onder -5^ ten minste 15 min. stationair latent draaien, zodate de olie kan opwarmen.

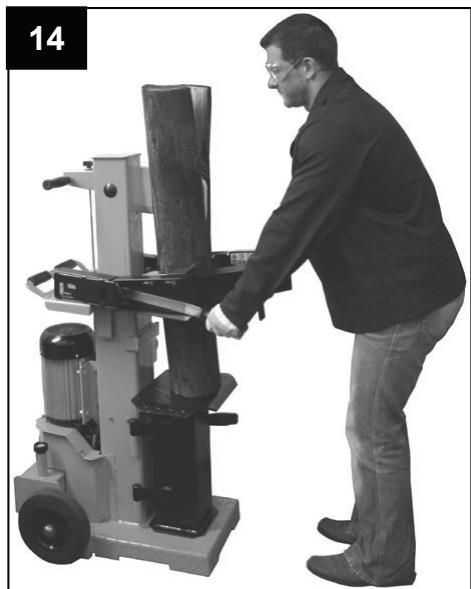

1. Plaats de stam op de tafel van de splijter.

Bewerk het te splijten materiaal uitsluitend in de verzelrichting.

1. Zet de stam met de spanklawen vast.
2. Druk beiden bedieningshendels gelijktijdig maar onder.

Het splijtmes gaat omlaag en de stam worden gespleten.

1. Laat beiden bedieningsgrepen los, het splijtmes keert weer terug in zijn uitgangspositie

① Laat u slechts een van de bedieningsgrepen los, dan blijft het splijtmes staan.

Bijzondere instructies voor het splijten:

Voorbereidingen:

Bereid het te splijten hout voor op de maximum te verwerken afmetingen en let er op, dat het houtrecht is gezaagd.

Legen het hout zodenig klaar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

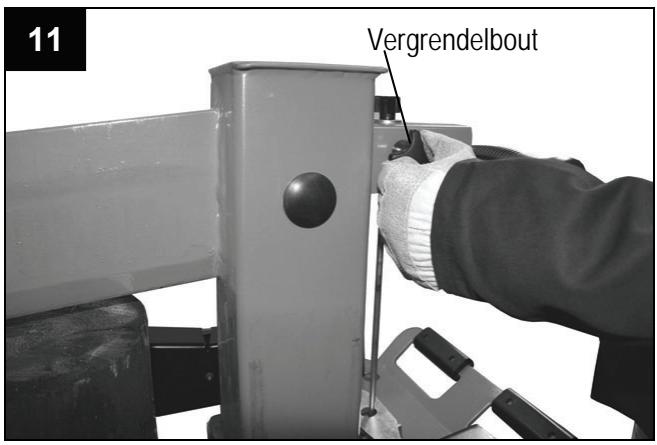

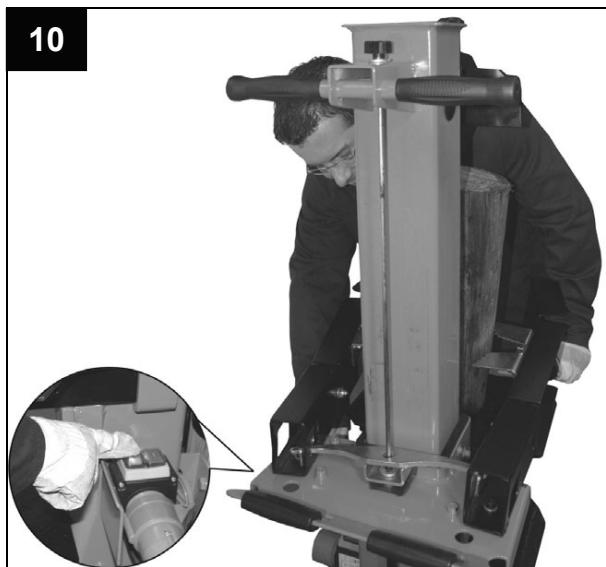

Verstelling van de slaghoogte

Bij kortere stukken hout kut u het vermogen vergroten door de terugloop van het kloofmes te verkorten.

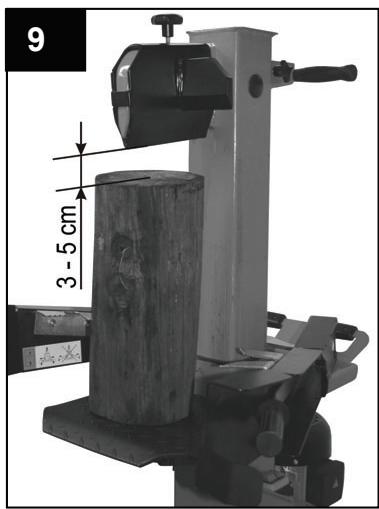

1. Zet de stam op de splijttafel en breng het splijtmes ca. 3 - 5 cm/DDichter bij de stam door het aan beneden drukken van de beide bedieningsgrepen.
2. Laat een bediening--greep los, zodat het splijtmes in die positie blijft staan.

1. Het apparaat uitschakelen en de stekkeruit het stopcontact trekken.
2. Laat de tweede bedieningsgreep los.
3. Verkort het teruglooptraject met de aan derijkant aangebrachte stang, door deze met de stelbout op de vereiste hoogte vast te zetten.

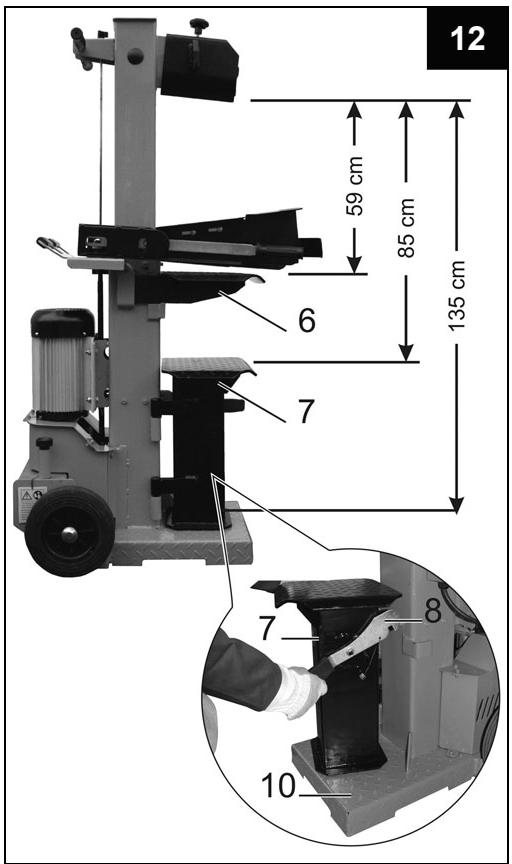

Tafelhoogte instellen

bovenste positie van de tafelplaat voor stammen tot 59 cm middelste positie van de tafel voor stammen tot 85 cm onderste positie van de sukkel voor stammen tot 135 cm

1. Splijt de stammen tot 59 cm op de tafelplaat (6).
2. Splijt stammen tot 89 cm op de tafel (7). Trek de tafelplaat (A) eruit.
3. Splijt stammen tot 135 cm op de sukkel (10). Druk de vergrendeling shendel (8) omlaag en zwenk de tafel (7) maar opzij.

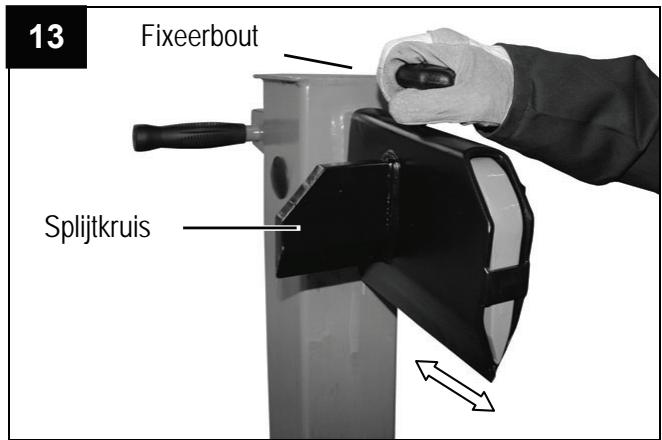

- Splijtkruis justeren

1. Fixerbout losmaken.
2. Het splijtkruis in de vereiste positie schuiven.
3. Fixeerbout weeer aantrekken.

Korthout splijten:

1. Bovenste positie van het tafelblad
2. Zet de stam op de tafelplaat van de splijter.

Bewerk het te splijten materiaal uitsluitend in de verzelrichting.

1. Zet de stam met de spanklawuen vast.

- Langhout splijten:

1. Middelste en onderste positie van de tafel of van de sukkel
2. Verwijder het splijtkruis.
3. Stel de stam op de tafel of de sukkel van de splijter.

Mogelijkke storing bij het splijten van langhout: Het te splijten materiaal wordt Niet volledig gespleten, klemt vast aan het splijtmes en worden bij de terugloop mee omhoog getrokken. De stam kan Niet meer handmatig worden losgemaaakt. In dit geval handelt u als volgt:

1. Schakel het toestel UIT.
2. Bevestig, alaar lengte van de nog te splijten stam, de tafelplaat (6) in de bovenste positie en zwenk de tafel (7) omheen.
3. Schakel het toestel in en ga verder met het splijtproces.

Splijt nooit twee stammen in een werkcyclus.
Nooit houtijdens het werkproces bijleggen of cervangen.

Nooit door het in stand houden van de druk gedurende meerdere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine. Plaat s de stam nogmaals op de tafel en herhaal de splijtprocedure of leg de stam weg.

Hoe worden een vastgeklemde stam losgemaakt?

Het risico bestaat dat knoestig materiaal bij het splijten vastklemt.

1. Het apparaat uitschakelen en de stekkeruit het stopcontact trekken.
2. De vastgeklemde stam voorzichtig heen en weer bewegen, zodate hij los kan komen.

In geen geval met een hamer op de vastgeklemde stam slaan.
Een vastgeklemde stam ook nicht loszagen.
Vraag geen tweede persoon om hulp.

Einde van het werk:

Zet het splijtmes in de onderste positie (ingeschoven toestand).

Laat een bedieningsgrep los.
Schakel het apparaat uit en trek de stekker uit het stopcontact.
Onderhouds- en verzorgingsinstrumenties in acht nemen.

Onderhoud en verzorging

Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen.

Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden:

• Reinig de machine grondig na het beeindigen van het werk.
• Verwijder harsresten.
• Vet de splijtzuil regelmatig in of olie deze met een milieuvriendelijk sproei-olie in.
• Oliepeil controlleren c.q. olie wisselen.
• Controller de hydraulische slangen en slangverbindingen regelmatig op lekkage en een correcte bevestiging.

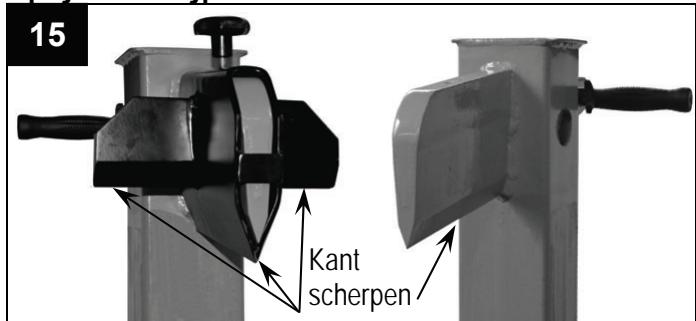

Splijtmes slijpen

Het splijtmes na een langere gebruiksduur, bij een verminderde splijtcapaciteit of bij lichte vervorming van het lemmet afslippen of met een fijn vijl weeer scherp make (bramen verwijderen).

Hoe controllerik het oliepeil?

1. De splijtkolom moet in ingeschoven toestand staan.
2. Trek de oliepeilstaaf er uit.
3. Reinig de oliepeilstaaf en de oliedichting.
4. Steek de peilstaaf
   weer tot aan de
   aanslag in de
   opening.
5. Trek de oliepeilstaaf er weeeruit.

Wanneer het oliepeil tussen beiden markstrepen ligt is er voldoende olie in het reservoir.
Wanneer het oliepeil onder de onderste

merkstreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld.

onderste merkstreep bovenste merkstreep
Controleer de olie- dichting. Deze dient bij beschadigin gen te worden verrangen.

1. Steek de peilstaaf wee in de opening.

Wanner hoef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 500 bedrijfsuren.

Olie wisselen:

1. De splijtkolom moet in ingeschoven toestand staan.
2. Trek de oliepeilstaaf eruit.
3. Plaats eenrecipient, die minimum 5 liter olie kan opnemen onder de houtsplijter.

4. Schroef de aftapstop los, opdat de olie eruit kan lopen.

5. Pakking en aftapstop wee aanbrengen.

6. Vul de neue hydraulische olie (7,0 liter) met behulp van een zuivere trechter in de machine.
7. Reinig de oliepeilstaaf en de oliedichting.
8. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.
9. Steek de peilstaaf wee in de opening.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te mengen.

i Hydraulische olie

Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
ofgelijkwaardigeolie

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beinvloedt de functie van de hydraulische cilinder.

Garantievoorwaarden

• Wij aanvaarden 2 jaren garantie vanaf levering van het apparaat vanuit het magazijn van de handelaar en voor gebreken die zich opgetreden door materiaal- resp. Fabricagefouten.
• Voor schade die ontstaat door ondeskundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het verontachtzamen van de gebruiksaanwijzing, zich aanspraken op garantie ook tijdens de garantieperiode uitgesloten.
• Gebrekkige onderdelen dieren vrij van porto- resp. Vracht Kosten an once fabriek te worden opgestuurd. De beslissing i. v. m. een gratis levering van verrangende onderdelen ligt bij ons.
• De garantie geldt nicht voor de normale slijtage van splijtwig, hydraulische olie, geleidingen, dichtingen en loopwielen.
• Noodzakelijkke garantiewerkzaamheden worden door onsuitgevoerd. Het verhelpen van de schade door een andere firma dient uitdrukkelijk door ons te worden goedgekeurd.
• Alleen indien originele reserveonderdelen worden gebrukt, bieden wij garantie.
• Wijzingen die de technische vooruitgang dienen., honden bij ons.

Technische gegevens

Type	ASP 10-1350
Benaming van het type	ASP 10-1350
Splijtkracht	100 kN (10 t) ± 10 %
Lengte van het hout	max. 1350 mm
Diameter van het hout	min. 120 – max. 400 mm
Splijtlengte	≈ 550 mm
Voorloopsnelheid	ca. 0,04 m/sec.
Terugloopsnelheid	ca. 0,11 m/sec.
Hydraulische olie (max.)	7,0 Liter
Hydraulische druk	21 Mpa (210 bar)
Vermogen van de elektromotor (opnamevermogen)	Wisselstroom P1 = 3800 W (S6-40%) Draaistroom P1 = 3000 W (S6-40%)
Aansluiting	Draaistroom 400 V 3~ 50 Hz, 16 A
Afmetingen	lengthe 840 x bredte 920 x hoogte 1620 mm
Gewicht	ca. 209 kg

Mogelijkstoringen

Probleem	Mogelijkke oorzaak	Oplossing
Stam worden nicht gespleten (te weinig splijtvermögen)	→ Stam is Niet correct gespositioneer	→ Positioneer de stam opnieuw
	→ Stam overschrijdt de toegelaten afme-tingen of het hout is te hard voor het vermogen van de machine	→ Stam op de toegelaten afmetingen zagen
	→ Splijtmes splijt Niet	→ Splijtmes slijpen, op bramen en kerven controlleder
	→ Hydraulische druk te laag	→ Oliepeil controlleder; indienoodzakelijk olie bijvullen.Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant of een door hem genoemdeirma.
	→ Activeringsstang verbogen (hydraulische stoter worden Niet—helemaal ingedrukt)	→ Stang door fabrikant of door hem geauthoriseerdeirma laten afstellen
	→ Verkeerde aansluitleiding (langer dan 10 m of tekleine aderdiameter)	→ Correcte aansluitleiding gebruiken
Splijtkolom schuift schom-melend of met veel trillingen in	→ Lucht in de kringleop	→ Oliepeil controlleder; indienoodzakelijk olie bijvullen.
	→ Splijtzuil Niet voldoende ingevet resp. ingeolied	→ Splijtzuil invetten of met een milieuvriendelijk spreoiolie inolienProbleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant of door hem genoemdeirma
Splijtkolom schuift Niet maar binnen	→ Hydraulische pomp defect	→ Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemdeirma.
Motor draaat wel, maar de splijtkolom worden Niet inge-schoven	→ Onjuiste draairichting van de motor	→ Draairichting van de motor controllederDraaisroom: Draairichting van de motor omzetten (zie blz. 54)Wisselsroom: Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemdeirma
Motor loopt Niet aan	→ Netspanning ontbreekt	→ Zekering controlleder
	→ 2-fase beweging bij Draaisroommotor	→ Zekering en toevoerleiding door een elektricien latent controlleder
	→ Aansluitkabel defect	→ Aansluitkabel verrangen c.q. door een elektricien latent controlleder
	→ Elektromotor defect	→ Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemdeirma
