GEBRUIKSAANWIJZING RMB-1085 ROTEL

Waarschuwingen: Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedienen of te herstellen onderdelen. Iedere reparatie dient door een gekwalificeerde technicus verricht te worden. Om het risico op elektrische schokken of brand te vermijden, moet u zorgen dat het apparaat niet nat wordt. Zet dus geen objecten gevuld met water, b.v. een vaas bloemen, op het apparaat. Zorg er ook voor dat er geen voorwerpen in de behuizing terecht kunnen komen. Mocht het apparaat toch nat zijn geworden of voorwerpen in de behuizing terecht zijn gekomen, ontkoppel dan meteen het toestel van het lichtnet en breng het naar een erkende audiotechnicus ter controle en/of eventuele reparatie. Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren. De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze niet in de wind. Dit symbool maakt de gebruiker erop attent dat er binnen in het apparaat gevaarlijke spanningen zijn en dat daardoor de kans bestaat op elektrische schokken. Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhoudsaanwijzingen (service) in deze handleiding en in overige documenten die bij het apparaat zijn gevoegd. Dit symbool wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus overbodig. Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieuonvriendelijke grondstoffen die gebruikt kunnen worden in elektrische en elektronische apparatuur. Het symbool met de vuilcontainer met het kruis erdoor betekent voor u dat u, wanneer u dit apparaat wilt afvoeren, dit moet doen volgens de regels die daarvoor hier gelden. Als het apparaat vuil wordt, stof het dan af met een zachte, droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook. Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10 cm vrij. Gebruik het apparaat dus niet op: een bed, een sofa, een plaid of andere onregelmatige oppervlakken waardoor de ventilatiegaten geblokkeerd zouden kunnen worden. Ook het inbouwen in een te kleine ruimte kan een voldoende koeling in de weg staan. Het apparaat moet verre gehouden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers. Het apparaat mag alleen aangesloten worden op het voltage, zoals aangegeven op de achterzijde. Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooit iets met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigen en gebruik geen verlengkabels. De lichtnetkabel dient zo neergelegd te worden, dat hij niet in het looppad ligt of geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos en daar waar de kabel op het apparaat wordt aangesloten. De lichtnetsteker is het belangrijkste contactpunt van het apparaat het moet te allen tijde binnen bereik zijn. Wanneer het apparaat voor langere tijd niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zijn.

Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties zich voordoet:

• Wanneer het netsnoer en/of steker beschadigd zijn.
• Wanneer er toch voorwerpen/vloeistof in het apparaat terecht zijn gekomen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat niet normaal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wanneer het apparaat gevallen is en/of de kast beschadigd is. Plaats het apparaat op een vast plat oppervlak, sterk genoeg om zijn gewicht te dragen. Vermijd verrijdbare instabiele opzetmeubels. Nederlands

• Inhoud Wij van Rotel 1: De bedieningsorganen en de aansluitingen 2: De in- en uitgangsverbindingen Waarschuwingen p. 14
• Wij van Rotel p. 15
• Aan de slag met de RMB-1085 p. 15
• Gebruikseigenschappen Een paar voorzorgsmaatregelen Een plek voor de RMB-1085 Het aansluiten op het Lichtnet en de Bediening p. 16
• De lichtnetaansluiting 8 De aan/uitschakelaar 1 met bijbehorende indicator 2 De aan/uit keuzeschakelaar 6 De “+12V Trigger” in- en uitgang 5 De Beveiligingsaanduiding 3 De Signaalverbindingen 4 p. 17
• De Luidsprekeruitgangen p. 17
• De luidsprekerkeuze De luidsprekerkabelkeuze Alles in fase Het aansluiten van de luidsprekers 7 Wat te doen bij problemen? p. 18
• De lichtnetindicator werkt niet Geen geluid De beveiligingsindicator licht op Technische gegevens Het is alweer meer dan 45 jaar geleden dat een familie met een gepassioneerde betrokkenheid bij muziek besloot om geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. In de loop der jaren is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden, wordt door iedere Rotel-medewerker nog steeds gesteund. De technici werken als een hecht team al tweakend en luisterend totdat ieder nieuw product dat muzikale niveau heeft bereikt dat hun bij de aanvang van het project voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren vinden uit Duitsland en Engeland of half geleiders uit Amerika en Japan, terwijl de ringkerntransformatoren in eigen huis worden vervaardigd. Onze goede reputatie werd gevestigd door honderden waarderende testrapporten en vele onderscheidingen, die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit naar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur. Door de aanschaf van dit product danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee. Aan de slag met de RMB-1085 Wij danken u voor de aankoop van onze RMB-1085 5-kanalen eindversterker. Wij zijn ervan overtuigd, dat de muziek d.m.v. deze RMB-1085 ten gehore gebracht, voor u een jarenlange bron van plezier zal zijn. De RMB-1085 is een hoogontwikkelde vijfkanaals eindversterker, voor het verrichten van zeer hoge prestaties in een audioketen. Zijn digitale versterkingscircuit, discrete eindtrappen, een schakelende voeding, eerste klas onderdelen en natuurlijk Rotel’s “Balanced Design” concept staan borg voor een excellente geluidskwaliteit. Bovenstaande kenmerken maken de RMB-1085 tot de ideale kompaan voor moeilijk aan te sturen luidsprekereenheden. Gebruikseigenschappen p. 18

• Vijf versterkertrappen.

• Door gebruiker zelf in te stellen aan/uitschakelmogelijkheden: handmatig, of d.m.v. een 12 volts “trigger”signaal.

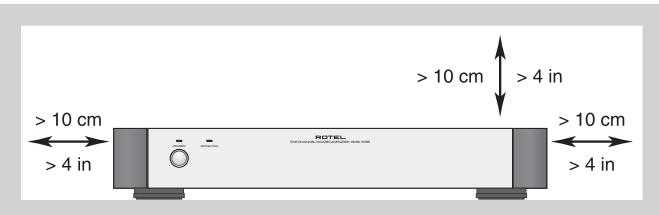

• Beveiligingscircuit met aanduiding op de voorzijde. Een paar voorzorgsmaatregelen Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installeren en de bediening, belangrijke informatie in over de verschillende manieren waarop u de RMB1085 in uw installatie kan inpassen, alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben aarzel dan niet om met uw Rotel-dealer contact op te nemen: hij heeft vast en zeker de antwoorden. Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zijn eigen doos. Dit zijn Rotel’s algemene garantievoorwaarden: 5 jaar op de elektronische onderdelen, 2 jaar op de mechanische onderdelen en 1 jaar op een laserunit. Voor het claimen van garantie moet u wel in het bezit zijn van de originele aankoopfactuur. De garantie is niet overdraagbaar. Een plek voor de RMB-1085 De RMB-1085 produceert, ook onder standaard omstandigheden, nogal wat warmte. De koel-ribben en de ventilatieopeningen zijn echter onder normale condities ruim voldoende om deze warmte adequaat te kunnen afvoeren. Zorg dat de RMB-1085 de ruimte heeft (± 10 cm rondom). De ventilatieopeningen aan de bovenkant moeten vrij zijn en de lucht moet onbelemmerd langs de versterker kunnen stro-men. Controleer of de plank waarop, of het meubel waarin u de versterker zet, het gewicht wel kan torsen. RMB-1085 5-kanalen eindversterker Het aansluiten op het Lichtnet en de Bediening De lichtnetaansluiting 8 Wij hebben het correcte netsnoer bij de RMB1085 gedaan. Gebruik alleen dit snoer of een perfect equivalent. Gebruik NOOIT een verlengsnoer. U kunt een z.g. spanningsblok gebruiken, echter alleen als deze van een degelijke kwaliteit is en geschikt is voor de hoeveelheid stroom, die de RMB-1085 uit het lichtnet kan halen. Uw RMB-1085 stelt zich automatisch in op het lichtnet, waarop hij wordt aangesloten. Dit kan zijn tussen de 110Volt en 230Volt, bij een frequentie van 50Hz of 60 Hz. U hoeft dus zelf geen speciale instelling te maken. Steek het bijgeleverde netsnoer in de betreffende aansluiting op de achterkant 8 . Steek de andere kant van de kabel in een wandcontactdoos nadat u eerst alle andere verbindingen gemaakt heeft. EXTRA INFORMATIE: Als u van plan bent om langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluidsinstallatie (dus niet alleen de RMB-1085) van het lichtnet te ontkoppelen. De aan/uitschakelaar 1 met bijbehorende indicator 2 De aan/uitschakelaar vindt u op de voorzijde van de versterker onder de aanduiding “POWER”. Wanneer u de RMB-1085 handmatig wilt aanzetten, of wanneer u de automatische 12V trigger aan/uit functie wilt activeren, drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aanstaat. Deze schakelaar nogmaals gebruiken zet het apparaat weer uit.

De aan/uit keuzeschakelaar

U kunt de RMB-1085 handmatig of automatisch aan/uit zetten. Met de schakelaar (6) op de achterzijde van de versterker kunt u kiezen op de onderstaande wijzen:

• Met deze schakelaar in de uit (“OFF”) positie kunt u de RMB-1085 middels de schakelaar “POWER” op de voorzijde handmatig aanen uitzetten. Gebruik deze manier ook, wanneer u met een geschakeld stopcontact de versterker aan/uit wilt kunt zetten.
• Met deze schakelaar in de “ON” positie wordt de versterker automatisch aangeschakeld wanneer er een 12 volt signaal verschijnt op de 3.5mm “12 TRIG IN” minijackaansluiting links van deze schakelaar. Zodra dit 12 volt signaal verdwijnt gaat de RMB-1085 direct uit. Deze “auto-aan/uit” functie werkt niet wanneer de “POWER” schakelaar op de voorzijde van de versterker niet is ingedrukt. De “+12V Trigger” in- en uitgang 5 Op de 3.5mm plugaansluiting gemerkt “IN” moet u een schakelsignaal van +12 volts zetten om de versterker op afstand aan en uit te kunnen schakelen. Om deze functie te kunnen gebruiken moet de betreffende schakelaar 6 in de positie “ON” gezet worden (zie vorige onderwerp). Deze functie werkt op zowel gelijk- als wisselspanning en deze mag liggen tussen 3 en 30 volts. De 3.5mm aansluiting gemerkt “OUT” is om dit schakelsignaal door te kunnen sturen naar een ander component dat op dezelfde wijze aan/uitgeschakeld kan worden. Op deze aansluiting staat alleen een 12 volts signaal als ook op de aansluiting “IN” een 12 volts signaal staat. De Beveiligingsaanduiding 3 De RMB-1085 is uitgerust met een thermische beveiliging, welke de versterker behoedt voor schade veroorzaakt door foutief of extreem gebruik. Dit beveiligingscircuit werkt niet, zoals bij vele andere versterkers, afhankelijk van het signaal, dus heeft het geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in de gaten en schakelt de versterker uit wanneer deze te heet wordt. Bovendien heeft de RMB-1085 een stroombeveiligingscircuit dat hem beschermt tegen te lage luidsprekerimpedanties. Dit circuit werkt voor ieder van de vijf uitgangen onafhankelijk en wordt getoond door een lampje op de voorzijde. Mocht deze alarmsituatie zich voordoen, dan stopt de versterker met het produceren van geluid en de indicator bij “PROTECTION” 3 gaat branden. Gebeurt dit, schakel de versterker dan uit, laat hem gedurende enkele minuten afkoelen en probeer er ondertussen achter te komen wat de oorzaak van het probleem zou kunnen zijn en herstel deze eventueel. Wanneer u nu de versterker weer aanzet, zal het beveiligingscircuit zichzelf herstellen en gaat de indicator weer uit. In de meeste gevallen wordt het beveiligingscircuit geactiveerd door een foutieve aansluiting, b.v. sluiting in de luidsprekerbedrading, of slechte ventilatie bij een oververhittingssituatie. Slechts in uitzonderlijke gevallen zal de impedantie (extreem laag) of de inductie (extreem hoog) van een luidspreker de oorzaak zijn van het ingrijpen door het beveiligingscircuit.

De Signaalverbindingen 4 Zie figuur 2 De ingangen van de RMB-1085 zijn uitgerust met cinch-aansluitingen zoals u die op vrijwel alle audio-apparauur vindt. Er is een dergelijke aansluiting voor alle vijf kanalen. U kunt er het signaal opzetten van voorversterkers of surround-processoren. Wij adviseren u voor deze verbindingen hoge kwaliteitskabels aan te schaffen. De Luidsprekeruitgangen De RMB-1085 heeft vijf sets luidsprekeraansluitingen, één set voor iedere eindtrap. De luidsprekerkeuze De nominale impedantie van iedere op de RMB-1085 aan te sluiten luidspreker mag niet lager zijn dan 4Ω. De luidsprekerkabelkeuze Om van de volledige potentie van deze versterker te kunnen profiteren adviseren wij u hoge kwaliteit luidsprekerkabel te gebruiken. Standaard tweeaderig draad werkt wel, maar, en u kunt dat geloven of niet, de kwaliteit van de kabel is echt van grote invloed op de totale prestaties van uw installatie. Vooral bij grotere lengtes adviseren wij om specifieke luidsprekerkabel aan te schaffen. Informeer eens bij uw Rotel leverancier over de diverse mogelijkheden voor uw systeem. Alles in fase Het is niet alleen belangrijk dat u de luidsprekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts enz.), maar ook dat u ze correct aansluit t.o.v. het signaal. We noemen dat, het in fase staan van de luidsprekers. Een installatie waarvan de luidsprekers niet correct zijn aangesloten vertoont een slechte laagweergave en een onduidelijk geluidsbeeld. Zorg er dus voor dat de + (rood) van de speakers aan de + van de versterker is aangesloten en dus de – (zwart) van de speakers aan de – van de versterker is aangesloten. Bij goede luidsprekerkabel is, om het u gemakkelijk te maken, de fase meestal aangeduid middels een tekst die op één van de twee aders is afgedrukt, of één van de twee geleiders is gemerkt met een kleur. Als u die tekst of kleur op alle kanalen als plus heeft aangehouden, dan weet u dat u het goed gedaan heeft. Het aansluiten van de luidsprekers 7 Zie figuur 2 De RMB-1085 heeft één stel kleurgecodeerde luidsprekeraansluitingen per eindtrap. Op deze aansluitingen kunnen de kabels regelrecht worden aangesloten, aangesloten worden via kabelschoentjes of middels de z.g. banaanstekers. (Deze laatste mogen echter binnen de Europese gemeenschap niet gebruikt worden.) Nederlands Maak de verbindingen van de RMB-1085 naar de luidsprekers. Gebruik voldoende kabel om eventueel bij calamiteiten de luidsprekers of de versterker te kunnen verschuiven. Als u tegen alle community-regels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen van de RMB-1085 wel eerst helemaal indraaien. Het beste is om verbindingsvorkjes voor de luidsprekeraansluitingen te gebruiken. Wilt u echter de kabels direct aan de luidsprekeruitgangen monteren strip dan de juiste hoeveelheid isolatie van de kabel zonder het draad zelf af te snijden en steek deze dan door het gat van de verbindingsas nadat u de draaipluggen eerst heeft losgedraaid. Draai deze dan vervolgens weer goed vast. EXTRA INFORMATIE: Let er vooral goed op dat er geen (verdwaalde) draadjes van de ene luidsprekeraansluiting de andere aansluiting kunnen raken! RMB-1085 5-kanalen eindversterker Wat te doen bij problemen? De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knoppen en toetsen. Als u problemen tegenkomt probeer ze dan te lokaliseren: check eerst de bedieningsorganen en maak eventueel de juiste correcties. Komt u er nog steeds niets uit, probeer dan de onderstaande suggesties: De lichtnetindicator werkt niet Het is duidelijk: uw RMB-1085 ziet het lichtnet niet. Controleer of de aan/uitschakelaar “POWER” wel ingedrukt is en controleer tevens of de lichtnetkabel wel goed en stevig is aangesloten. Ga na of er wel een +12 volts signaal staat op de “12V. TRIGGER IN” plug, wanneer u deze wijze van aan/ uitschakelen gebruikt. Geen geluid De lichtnetindicator brandt wel, maar jammer genoeg weinig welluidende klanken. Controleer eerst of de beveiligingsindicatie “PROTECTION” brandt. Is dat inderdaad het geval, handel dan als onderstaand. Zo niet, check dan alle verbindingen en of de toetsen, schakelaars en knoppen van de andere apparatuur wel correct staan. Ga ook na of u de juiste ingangs- en luidsprekerverbindingen heeft gemaakt, die passen bij de configuratie, die u heeft gekozen. De beveiligingsindicator licht

Als de beveiligingsindicator oplicht is er iets loos. Er zijn nu drie mogelijkheden: de ventilatiegaten bovenop de versterker worden geblokkeerd met als gevolg oververhitting, er heerst kortsluiting bij de luidsprekeruitgangen of er is een tijd lang extreem met de RMB-1085 omgegaan. Zet de versterker eerst uit, check dan de eerste twee mogelijkheden. De derde mogelijkheid weet u zelf het best. Wacht een paar minuten om de RMB-1085 af te laten koelen. Zet de versterker aan en meteen weer uit om het beveiligingscircuit de gelegenheid te geven zich te herstellen. Als u vervolgens de versterker weer aanzet moet het probleem zijn opgelost. Doet hij het nu nog niet, dan is het tijd om contact met uw leverancier op te nemen.

Technische gegevens Vermogensconfiguratie (FTC) 5x100 Watts Watts per kanaal 100 Watts, alle kanalen functionerend, met 20 kHz. filter, aan 8Ω, 20 – 20.000 Hz. 100 Watts aan 4Ω, bij 1kHz, ,1% tot. harm. verv. 180 Watts Piekstroom 11 Ampère Totale harmonische vervorming (20-20.000 Hz. 8Ω) bij continu topvermogen <0.02% bij half vermogen <0.03% bij één watt <0.03% Intermodulatie vervorming bij cont. verm. (60 Hz : 7 kHz., 4 : 1) <0.03% Dempingsfactor (8Ω)

Versterkingsfactor 27.2dB Ingangsgevoeligheid/Impedantie 1.25V/8.2kΩ Frequentiebereik 10Hz – 40kHz. (±3dB) Signaal/ruisverhouding (IHF A) 105dB Lichtnetspanning 110 – 240 Volts Vermogensopname 250 Watts 30W verlies 6W standby Afmetingen 432x72x382mm. (bxhxd) Hoogte van het voorpaneel i.v.m. rackmontage 60mm Netto gewicht 5.4kg Gegevens en ontwerp zijn voorbehouden. Rotel houdt zich het recht voorbehouden om zonder mededeling vooraf verbeteringen aan te brengen. Deutsch
