BEDIENUNGSANLEITUNG RMB-1085 ROTEL

SCHLAGES. NICHT ÖFFNEN. ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN, NICHT DIE GEHÄUSEABDECKUNG ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BEDIENER ZU WARTENDEN TEILE. ZIEHEN SIE NUR QUALIFIZIERTES PERSONAL ZU RATE. WARNUNG: Außer den in der Bedienungsanleitung beschriebenen Handgriffen sollten vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren. WARNUNG: Dieses Gerät darf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlages auszuschließen, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen. Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthält wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist. Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät. Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandensein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährdung von Personen durch einen elektrischen Schlag ausreicht. Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch oder einem Staubsauger. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, dass an den Anschlussstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind. Betreiben Sie das Gerät nicht in der Nähe von Wasser. Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist, so dass die Luft ungehindert zirkulieren kann. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte). Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden. Dieses Symbol bedeutet, dass dieses Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden. Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycelt oder diesen Richtlinien entsprechend entsorgt werden müssen. Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben. Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel. Um das Gerät vollständig von der Stromversorgung zu trennen, müssen Sie das Netzkabel aus der Steckdose ziehen. Die Betriebsanzeige leuchtet dann nicht. Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten. Während eines Gewitters oder bei Nichtbenutzung über einen längeren Zeitraum ziehen Sie den Netzstecker aus der Steckdose. Ist das Gerät z.B. während des Transports über längere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwärmt hat und das Kondenswasser verdunstet ist.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:

das Netzkabel oder der Stecker beschädigt sind, Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind, das Gerät Regen ausgesetzt war, das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,

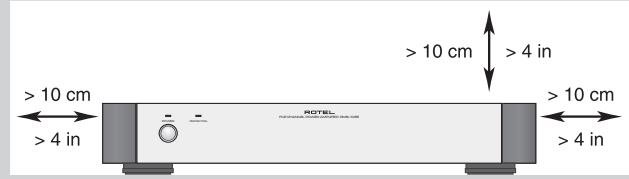

• das Gerät hingefallen ist bzw. beschädigt wurde. Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäße Installation zu gewährleisten und das Risiko eines elektrischen Schlages zu minimieren. Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden. RMB-1085 Fünfkanal-Endstufe

• Inhaltsverzeichnis Die Firma Rotel 1: Bedienelemente und Anschlüsse 2: Anschlussdiagramm Wichtige Sicherheitshinweise p. 19
• Die Firma Rotel p. 20
• Zu dieser Anleitung p. 20
• Features Einige Vorsichtsmaßnahmen Aufstellung des Gerätes Netzspannung und Bedienung p. 21
• Netzeingang 8 Netzschalter 1 Betriebsanzeige 2 12V TRIG-Wahlschalter 6 12-V-Trigger-Ein- und -Ausgang 5 PROTECTION-LED 3 Eingangssignal-anschlüsse 4 p. 22
• Lautsprecher p. 22
• Auswahl der Lautsprecher Auswahl der Lautsprecherkabel Polarität und Phasenabgleich Anschließen der Lautsprecher 7 Störungssuche p. 23
• Die Betriebsanzeige an der Gerätefront leuchtet nicht Kein Ton PROTECTION-LED leuchtet Technische Daten Die Firma Rotel wurde vor mehr als 45 Jahren von einer Familie gegründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu lassen. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird. Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren. Features p. 23

• Fünf Verstärkerkanäle.
• Vom Benutzer einstellbare Power ON/OFFKonfiguration: Einschalten manuell oder über 12-Volt-Trigger-Signal.
• Schutzschaltung mit LED-Anzeige an der Gerätefront. Einige Vorsichtsmaßnahmen Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthält sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhändler in Verbindung. Rotels guter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeden Tag Musik hören, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlässigkeit bei gleichzeitig günstigen Preisen. Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der RMB-1085 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der Endstufe in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen. Wir danken Ihnen, dass Sie sich für dieses Rotel-Produkt entschieden haben und wünschen Ihnen viel Hörvergnügen. Bewahren Sie bitte die Original-Kaufquittung auf. Sie belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruch nehmen. Zu dieser Anleitung Vielen Dank, dass Sie sich für die Rotel-Fünfkanal-Endstufe RMB-1085 entschieden haben. In einem hochwertigen Musik- oder HiFi-CinemaSystem werden Sie mit dieser Rotel-Endstufe viele Jahre Musikgenuss pur erleben. Die RMB-1085 ist eine moderne FünfkanalEndstufe. Sie überzeugt dank eines digitalen Verstärkerschaltkreises, einem Schaltnetzteil, erstklassigen Bauteilen und Rotels Balanced-Design-Konzept mit höchster Wiedergabequalität. Aufgrund der hohen Stromlieferfähigkeit kann die RMB-1085 problemlos mit anspruchsvollen Lautsprechern kombiniert werden. Aufstellung des Gerätes Die RMB-1085 erwärmt sich während des Betriebes. Die entstehende Wärme kann unter normalen Bedingungen über die Kühlkörper und die Ventilationsöffnungen abgeführt werden. Die Ventilationsöffnungen an der Geräteoberseite dürfen nicht verdeckt werden. Um das Gehäuse muss ein Freiraum von mindestens 10 cm und bei Unterbringung in einen Schrank eine ausreichende Luftzirkulation gewährleistet sein, damit ein Überhitzen der Endstufe verhindert wird. Berücksichtigen Sie beim Aufstellen das Gewicht der Endstufe. Stellen Sie sicher, dass Regal bzw. Schrank stabil genug sind, um die RMB-1085 zu tragen. Deutsch

Netzspannung und Bedienung Netzeingang 8 Die RMB-1085 wird mit dem passenden Netzkabel geliefert. Verwenden Sie nur dieses oder ein vergleichbares Kabel. Modifizieren Sie das beiliegende Kabel nicht. Verwenden Sie kein Verlängerungskabel. Ihre RMB-1085 konfiguriert sich automatisch, so dass sie mit der in Ihrem Land üblichen Wechselspannung betrieben werden kann (Spannungsbereich von 110 bis 240 Volt, bei 50/60 Hz). Verbinden Sie das Netzkabel mit dem Netzeingang 8 an der Geräterückseite. Stecken Sie das andere Ende in eine Wandsteckdose, sobald alle Verbindungen hergestellt worden sind. HINWEIS: Sind Sie für längere Zeit nicht zu Hause, sollten Sie Ihre Endstufe aus Sicherheitsgründen vom Netz trennen. Netzschalter 1 Betriebsanzeige 2 Der Netzschalter ist in die Gerätefront integriert. Drücken Sie ihn, um die Endstufe einzuschalten (bzw. den 12-Volt-Trigger-Einschaltmodus zu aktivieren). Die Betriebsanzeige über dem Schalter beginnt zu leuchten und zeigt an, dass die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den Netzschalter. 12V TRIG-Wahlschalter 6 Die RMB-1085 verfügt an der Geräterückseite über einen Schalter, über den Sie zwischen zwei verschiedenen Modi wählen können:

• Befindet sich der Schalter in der OFFPosition, wird die Endstufe manuell über den Netzschalter an der Gerätefront ein- und ausgeschaltet. Wählen Sie diese Einstellung auch, wenn die Endstufe an die Gerätesteckdose einer anderen Komponente angeschlossen wird.
• Befindet sich der Wahlschalter in der ONPosition, wird die Endstufe automatisch eingeschaltet, wenn an der 3,5-mm-12V TRIG IN-Buchse ein +12-Volt-TriggerSignal anliegt. Der Netzschalter umgeht diese Funktion. Er muss eingeschaltet sein, damit der +12-Volt-Trigger funktionieren kann. Ist das Gerät über den Netzschalter ausgeschaltet, so bleibt es ausgeschaltet, auch wenn ein Trigger-Signal anliegt. 12-V-Trigger-Ein- und -Ausgang 5 An die mit IN gekennzeichnete 3,5-mmAnschlussbuchse kann zum Ein- und Ausschalten der Endstufe ein Kabel zur Übertragung eines +12-V-Trigger-Signals angeschlossen werden. Dazu ist der 12V TRIG-Wahlschalter 6 in die ON-Position zu setzen (siehe Abschnitt oben). Der Trigger-Eingang reagiert auf Gleich- oder Wechselspannungssignale von 3 bis 30 Volt. Die mit OUT gekennzeichnete 3,5-mm-12V TRIG-Buchse wird zur Ferneinschaltung einer anderen Komponente genutzt. Das 12-VoltAusgangssignal ist verfügbar, sobald ein +12-Volt-Trigger-Signal an der mit IN gekennzeichneten Buchse anliegt. PROTECTION-LED 3 Die thermische Schutzschaltung der RMB-1085 schützt die Endstufe vor möglichen Schäden durch extreme oder fehlerhafte Betriebsbedingungen. Sie ist im Gegensatz zu vielen anderen Konstruktionen unabhängig vom Audiosignal und beeinflusst den Klang nicht. Statt dessen überwacht sie die Temperatur an den Leistungstransistoren und schaltet die Endstufe ab, sobald bestimmte Temperaturgrenzen überschritten werden. Darüber hinaus ist in die RMB-1085 ein Überstromschutz integriert, der nur dann anspricht, wenn die Lastimpedanz zu stark abnimmt. Diese Schutzschaltung funktioniert für jeden der fünf Kanäle unabhängig. Sollte es zu einer Störung kommen, schaltet sich die Endstufe ab. Die PROTECTION-LED an der Gerätefront beginnt zu leuchten. Schalten Sie die Endstufe in diesem Fall aus. Lassen Sie sie einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung herauszufinden und zu beheben. Beim erneuten Einschalten der Endstufe setzt sich die Schutzschaltung automatisch zurück, und die LED erlischt. In den meisten Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z.B. durch kurzgeschlossene Lautsprecherkabel oder eine unzureichende Belüftung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen können Lautsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren. RMB-1085 Fünfkanal-Endstufe Eingangssignalanschlüsse 4 Siehe Abbildung 2 Die RMB-1085 verfügt über unsymmetrische Cinch-Eingänge, wie sie an jedem hochwertigen Audiogerät zu finden sind. Für jeden der fünf Verstärkerkanäle gibt es einen Cinch-Eingang. Diese Eingänge akzeptieren die Audiosignale von Vorverstärkern oder Surround-Prozessoren. Verwenden Sie hochwertige Audioverbindungskabel, um eine optimale Klangqualität zu gewährleisten. Lautsprecher

Polarität und Phasenabgleich Die Polarität – die positive/negative Ausrichtung der Anschlüsse – muss für jede Lautsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtümlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen. Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedenfarbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterscheiden Sie zwischen positiven und negativen Leitern. Achten Sie beim Anschluss an Lautsprecher und Verstärker auf die gleiche Polung. Die RMB-1085 verfügt über fünf Paar Lautsprecheranschlussklemmen (ein Paar für jeden Verstärkerkanal). Anschließen der Lautsprecher Auswahl der Lautsprecher Siehe Abbildung 2 Auswahl der Lautsprecherkabel Die RMB-1085 verfügt an der Rückseite über zwei farbig gekennzeichnete Schraubklemmen für jeden Verstärkerkanal. An diese Klemmen können blanke Drähte oder Kabelschuhe angeschlossen werden. Die nominale Impedanz des(der) an die RMB1085 angeschlossenen Lautsprechers(Lautsprecher) sollte mindestens 4 Ohm betragen. Verbinden Sie die RMB-1085 und die Lautsprecher über ein isoliertes, zweiadriges Kabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-„Klingeldraht“ wird funktionieren, jedoch können vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit größerem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für höchste Wiedergabequalität sollten Sie die Benutzung von speziellen, hochwertigen Lautsprecherkabeln erwägen. Ihr autorisierter Rotel-Fachmann wird Ihnen bei der Auswahl dieser Lautsprecherkabel gerne weiterhelfen.

Führen Sie das Kabel von der RMB-1085 zu den Lautsprechern. Lassen Sie genügend Raum, damit Sie die Komponenten bewegen können und so einen freien Zugang zu den Lautsprechern sicherstellen. Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Schraubklemmen im Uhrzeigersinn fest. Sollten die Lautsprecherkabel direkt (ohne Kabelschuhe) an die Lautsprecherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15 mm der Isolation. Lösen Sie die Polklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrillte Kabel hinter die Polklemmen. Anschließend drehen Sie die Polklemmen im Uhrzeigersinn fest. HINWEIS: Achten Sie bitte darauf, dass die blanken Kabelenden vollständig an den Polklemmen untergebracht sind und somit das Berühren benachbarter Drähte oder Anschlüsse ausgeschlossen ist. Deutsch

Störungssuche Technische Daten Die meisten Probleme sind in Audiosystemen auf fehlerhafte oder verkehrte Anschlüsse zurückzuführen. Tritt ein Problem auf, isolieren Sie den problematischen Bereich, prüfen die Einstellungen der Bedienelemente, legen die Ursache für die Störung fest und nehmen die erforderlichen Änderungen vor. Ist kein Ton zu hören, so gehen Sie folgendermaßen vor: Konfiguration Die Betriebsanzeige an der Gerätefront leuchtet nicht Die RMB-1085 bekommt keinen Netzstrom. Prüfen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose. Stellen Sie sicher, dass der Netzschalter an der Gerätefront gedrückt wurde. Nutzen Sie das 12-VoltTrigger-Signal, so prüfen Sie, ob an der 12V TRIG IN-Buchse an der Geräterückseite ein Trigger-Signal anliegt. Kein Ton Bekommt die Endstufe Strom und ist trotzdem kein Ton zu hören, prüfen Sie, ob die PROTECTION-LED an der Gerätefront leuchtet. Wenn ja, lesen Sie den Abschnitt unten. Leuchtet sie nicht, prüfen Sie alle Verbindungen und die Einstellungen der angeschlossenen Komponenten. Stellen Sie sicher, dass die Eingangsanschlüsse und Lautsprecherverbindungen Ihrer Systemkonfiguration entsprechen. PROTECTION-LED leuchtet Die PROTECTION-LED an der Gerätefront leuchtet, wenn die Schutzschaltkreise der RMB-1085 reagieren. Dies kommt in der Regel nur vor, wenn beispielsweise die Ventilationsöffnungen verdeckt sind, die Verkabelung zu den Lautsprechern nicht ordnungsgemäß ist usw. Schalten Sie das System aus und warten Sie, bis es sich abgekühlt hat. Anschließend drücken Sie den Netzschalter an der Gerätefront ein und aus, um die Schutzschaltungen zurückzusetzen. Kann die Störung dadurch nicht beseitigt werden oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selber. 5 x 100 Watt Watt/Kanal alle Kanäle genutzt, mit 20-kHz-Filter Last 8 Ohm, 20 Hz – 20 kHz, Gesamtklirrfaktor < 0,02 %) 100 Watt Last 4 Ohm, 1 kHz, Gesamtklirrfaktor < 1 %) 180 Watt Spitzenstrom (Ausgang) 11 A Gesamtklirrfaktor Bei Nennleistung, 20 Hz – 20 kHz < 0,02 % Bei halber Nennleistung, 20 Hz – 20 kHz < 0,03 % Bei 1 Watt pro Kanal, 20 Hz – 20 kHz < 0,03 % Intermodulationsverzerrung bei Nennleistung, 60 Hz : 7 kHz, 4:1 < 0,03 % Dämpfungsfaktor 8 Ohm

Verstärkung 27,2 dB Eingangsempfindlichkeit/-impedanz 1,25 V/8,2 kOhm Frequenzgang (±3 dB) 10 Hz – 40 kHz Geräuschspannungsabstand IHF A 105 dB Spannungsversorgung 110 – 240 V Leistungsaufnahme im Betrieb 250 Watt Leistungsaufnahme im Leerlauf 30 Watt Leistungsaufnahme im Standby-Modus 6 Watt Abmessungen (B x H x T) 432 x 72 x 382 mm Panelhöhe (für Rack-Montage) 60 mm Nettogewicht 5,4 kg Die hierin gemachten Angaben entsprechen dem Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten. RMB-1085 5-͇̇θÌ˚È ÛÒËÎËÚÂθ ÏÓ˘ÌÓÒÚË
