MANUAL DE USUARIO RMB-1085 ROTEL

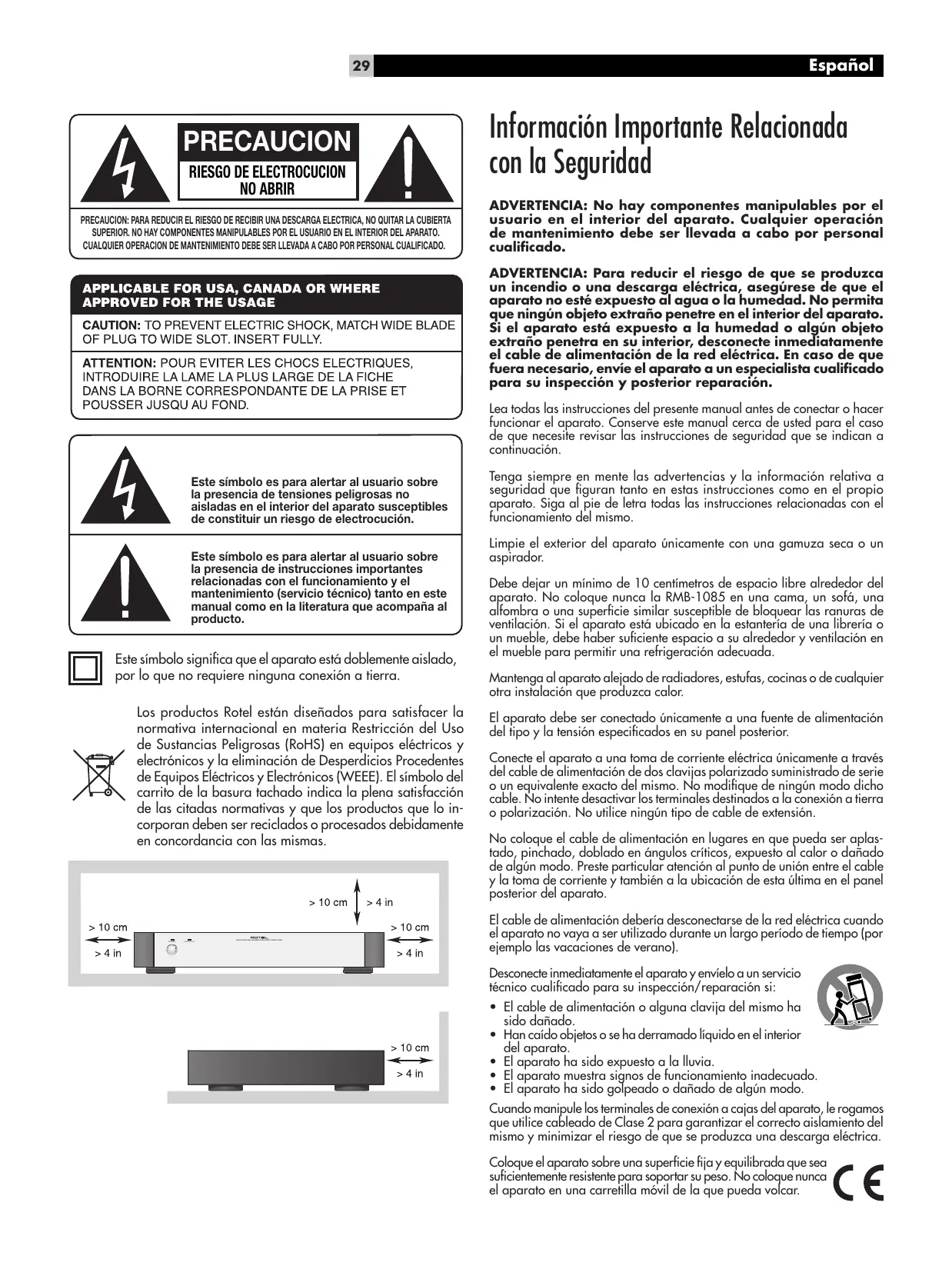

NO ABRIR PRECAUCION: PARA REDUCIR EL RIESGO DE RECIBIR UNA DESCARGA ELECTRICA, NO QUITAR LA CUBIERTA SUPERIOR. NO HAY COMPONENTES MANIPULABLES POR EL USUARIO EN EL INTERIOR DEL APARATO. CUALQUIER OPERACION DE MANTENIMIENTO DEBE SER LLEVADA A CABO POR PERSONAL CUALIFICADO. Información Importante Relacionada con la Seguridad ADVERTENCIA: No hay componentes manipulables por el usuario en el interior del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo por personal cualificado. ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una descarga eléctrica, asegúrese de que el aparato no esté expuesto al agua o la humedad. No permita que ningún objeto extraño penetre en el interior del aparato. Si el aparato está expuesto a la humedad o algún objeto extraño penetra en su interior, desconecte inmediatamente el cable de alimentación de la red eléctrica. En caso de que fuera necesario, envíe el aparato a un especialista cualificado para su inspección y posterior reparación. Lea todas las instrucciones del presente manual antes de conectar o hacer funcionar el aparato. Conserve este manual cerca de usted para el caso de que necesite revisar las instrucciones de seguridad que se indican a continuación. Este símbolo es para alertar al usuario sobre la presencia de tensiones peligrosas no aisladas en el interior del aparato susceptibles de constituir un riesgo de electrocución. Este símbolo es para alertar al usuario sobre la presencia de instrucciones importantes relacionadas con el funcionamiento y el mantenimiento (servicio técnico) tanto en este manual como en la literatura que acompaña al producto. Este símbolo significa que el aparato está doblemente aislado, por lo que no requiere ninguna conexión a tierra. Los productos Rotel están diseñados para satisfacer la normativa internacional en materia Restricción del Uso de Sustancias Peligrosas (RoHS) en equipos eléctricos y electrónicos y la eliminación de Desperdicios Procedentes de Equipos Eléctricos y Electrónicos (WEEE). El símbolo del carrito de la basura tachado indica la plena satisfacción de las citadas normativas y que los productos que lo incorporan deben ser reciclados o procesados debidamente en concordancia con las mismas.

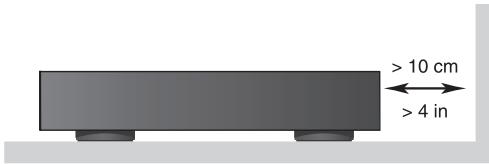

Tenga siempre en mente las advertencias y la información relativa a seguridad que figuran tanto en estas instrucciones como en el propio aparato. Siga al pie de letra todas las instrucciones relacionadas con el funcionamiento del mismo. Limpie el exterior del aparato únicamente con una gamuza seca o un aspirador. Debe dejar un mínimo de 10 centímetros de espacio libre alrededor del aparato. No coloque nunca la RMB-1085 en una cama, un sofá, una alfombra o una superficie similar susceptible de bloquear las ranuras de ventilación. Si el aparato está ubicado en la estantería de una librería o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el mueble para permitir una refrigeración adecuada. Mantenga al aparato alejado de radiadores, estufas, cocinas o de cualquier otra instalación que produzca calor. El aparato debe ser conectado únicamente a una fuente de alimentación del tipo y la tensión especificados en su panel posterior. Conecte el aparato a una toma de corriente eléctrica únicamente a través del cable de alimentación de dos clavijas polarizado suministrado de serie o un equivalente exacto del mismo. No modifique de ningún modo dicho cable. No intente desactivar los terminales destinados a la conexión a tierra o polarización. No utilice ningún tipo de cable de extensión. No coloque el cable de alimentación en lugares en que pueda ser aplastado, pinchado, doblado en ángulos críticos, expuesto al calor o dañado de algún modo. Preste particular atención al punto de unión entre el cable y la toma de corriente y también a la ubicación de esta última en el panel posterior del aparato. El cable de alimentación debería desconectarse de la red eléctrica cuando el aparato no vaya a ser utilizado durante un largo período de tiempo (por ejemplo las vacaciones de verano). Desconecte inmediatamente el aparato y envíelo a un servicio técnico cualificado para su inspección/reparación si:

• El cable de alimentación o alguna clavija del mismo ha sido dañado.
• Han caído objetos o se ha derramado líquido en el interior del aparato.
• El aparato ha sido expuesto a la lluvia.
• El aparato muestra signos de funcionamiento inadecuado.
• El aparato ha sido golpeado o dañado de algún modo. Cuando manipule los terminales de conexión a cajas del aparato, le rogamos que utilice cableado de Clase 2 para garantizar el correcto aislamiento del mismo y minimizar el riesgo de que se produzca una descarga eléctrica. Coloque el aparato sobre una superficie fija y equilibrada que sea suficientemente resistente para soportar su peso. No coloque nunca el aparato en una carretilla móvil de la que pueda volcar. RMB-1085 Etapa de Potencia de Cinco Canales

• Contenido Acerca de Rotel 1: Controles y Conexiones 2: Conexiones de Entrada y de Salida Información Importante Relacionada con la Seguridad p. 29
• Acerca de Rotel p. 30
• Para Empezar p. 30
• Funciones y Prestaciones Relevantes Algunas Precauciones Colocación Alimentación y Control p. 31
• Toma de Corriente Eléctrica 8 Conmutador 1 e Indicador Luminoso 2 de Puesta en Marcha Selector del Modo de Conexión/Desconexión 6 31 Entrada y Salida para Señal de Disparo de +12 V 5 Indicador Luminoso de Protección 3 Conexiones de Señal 4 p. 32
• Cajas Acústicas p. 32
• Selección de las Cajas Acústicas Selección del Cable de Conexión de las Cajas Acústicas Polaridad y Puesta en Fase Conexión de las Cajas Acústicas 7 Problemas y Posibles Soluciones p. 33
• El Indicador Luminoso del Panel Frontal No Se Activa No Hay Sonido El Indicador de Protección está Activado Características Técnicas Rotel fue fundada hace más 45 años por una familia cuyo entusiasta interés por la música le condujo a diseñar y construir componentes de Alta Fidelidad sin ningún tipo de compromiso. Esta pasión ha permanecido inalterada durante todo este tiempo, hasta el punto de que el objetivo de los fundadores de la compañía -proporcionar productos de la máxima calidad a melómanos y audiófilos independientemente de cuales sean sus posibilidades económicas- es compartido por todos sus empleados. Los ingenieros de Rotel trabajan como un equipo compacto, escuchando y llevando a cabo el ajuste fino de cada nuevo producto hasta que satisface de manera exacta los estándares de calidad musical para los que fue diseñado. Para lograrlo, disponen de la máxima libertad para escoger los mejores componentes allí donde se encuentren. Le sorprenderá agradablemente encontrar exquisitos condensadores procedentes del Reino Unido y Alemania o semiconductores de Japón o Estados Unidos, mientras que los transformadores toroidales de potencia son construidos en la propia factoría de Rotel. Rotel se ha ganado a pulso, a través de a cientos de artículos, bancos de pruebas y galardones firmados por los críticos especializados más respetados del mundo, una sólida reputación por la excelencia de sus productos. Los comentarios de estos profesionales que escuchan música cada día hacen posible que la compañía se reafirme en la validez de sus objetivos: la puesta a punto de componentes y equipos musicales, fiables y asequibles. Le agradecemos que haya adquirido este producto y esperamos que le permita disfrutar de su música predilecta durante largos años. Para Empezar Gracias por comprar la Etapa de Potencia de Cinco Canales Rotel RMB-1085. Utilizada en un sistema de reproducción musical o audiovisual de alta calidad, le permitirá disfrutar durante muchos años de sus composiciones musicales y películas favoritas. La RMB-1085 es una sofisticada etapa de potencia de cinco canales capaz de satisfacer las aplicaciones más exigentes. Su circuitería de amplificación digital, su fuente de alimentación conmutada, el uso de componentes electrónicos de primera calidad y el exclusivo Diseño Equilibrado de Rotel aseguran una soberbia calidad sonora. Por otro lado, una elevada capacidad de entrega de corriente hace posible que la RMB-1085 pueda atacar con extrema facilidad las cajas acústicas más difíciles del mercado en las más variadas condiciones de trabajo. Funciones y Prestaciones Relevantes p. 33

• Cinco canales de amplificación.

• Configuración de arranque/desconexión seleccionable por el usuario: manual o controlada a distancia por una señal de disparo de 12 V.
• Circuitería de protección con indicador luminoso en el panel frontal. Algunas Precauciones Le rogamos que lea cuidadosamente el presente manual de instrucciones. Además de las instrucciones básicas de instalación y puesta a punto de la RMB-1085, incluye información de gran valor sobre las diferentes configuraciones que permite el aparato, así como información general que le ayudará a optimizar las prestaciones de su sistema. Le rogamos asimismo que contacte con su distribuidor autorizado de productos Rotel para cualquier duda o consulta. No le quepa la menor duda de que todos sus comentarios y observaciones serán bien recibidos. Guarde el embalaje de la RMB-1085 y todo el material en él contenido para un posible uso futuro del mismo. El embalaje o transporte de la RMB-1085 en condiciones diferentes de las originales puede dañar seriamente el aparato. Asegúrese de mantener en su poder la factura de compra puesto que la misma constituye el mejor recordatorio de la fecha de compra, un dato esencial en caso de que necesitara asistencia técnica durante el período de garantía.

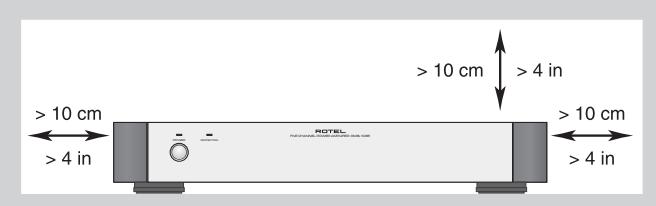

Colocación La RMB-1085 genera calor como una parte de su funcionamiento normal. Tanto los disipadores térmicos como las ranuras de ventilación del aparato están perfectamente capacitados para eliminar este calor. Las ranuras de ventilación situadas en la cubierta superior deben permanecer siempre despejadas. Debería dejar unos 10 centímetros de espacio libre alrededor del chasis y permitir una circulación de aire razonable para evitar que el aparato se caliente en exceso. Tenga igualmente en cuenta el peso del amplificador cuando seleccione una ubicación determinada para su instalación. Asegúrese por tanto de que la estantería o mueble utilizado pueda soportar sin mayores problemas la RMB-1085. Alimentación y Control Toma de Corriente Eléctrica 8 La RMB-1085 se suministra de serie con un cable de alimentación adecuado. Utilice únicamente dicho cable o un equivalente exacto. No utilice ningún tipo de cable de extensión. Puede utilizarse una base de enchufes de alta calidad sólo si la misma (y, por supuesto, la toma de corriente ubicada en la pared de su casa) está preparada para manejar la corriente (lea las indicaciones correspondientes que figuran tanto en la citada base como en la toma de corriente) exigida por la RMB-1085. Su RMB-1085 se configurará automáticamente para adaptarse a la tensión de alimentación de su red eléctrica local (desde 110 hasta 240 voltios a la frecuencia de 50/60 Hz). No se necesita realizar ningún ajuste para que el aparato se adapte a su tensión de alimentación local. Inserte el cable de alimentación suministrado de serie en el receptáculo AC INPUT 8 del panel posterior del aparato. Una vez realizadas todas las conexiones, inserte el otro extremo del cable en una toma mural de corriente alterna apropiada. NOTA: Si va a estar fuera de su casa durante un largo período de tiempo -por ejemplo las vacaciones de verano- le recomendamos, como precaución básica, que desconecte su amplificador (así como el resto de componentes de audio y vídeo de su equipo) de la red eléctrica. Conmutador 1 e Indicador Luminoso 2 de Puesta en Marcha El Conmutador de Puesta en Marcha está ubicado en el panel frontal de su amplificador. Púlselo para poner en marcha la RMB-1085. El indicador luminoso situado encima del mismo se activará, indicando que el amplificador está plenamente operativo. Para desactivar el aparato, basta con que pulse de nuevo el mencionado botón a fin de que éste regrese a su posición inicial. Selector del Modo de Conexión/Desconexión 6 La RMB-1085 puede ser activada y desactivada manualmente, o automáticamente mediante su sistema de “Señal de Disparo de 12 V”. El cometido del Selector del Modo de Activación/Desactivación es seleccionar el método que se desee utilizar.

• Con el conmutador en la posición OFF, el amplificador es conectado/desconectado manualmente utilizando el conmutador de puesta en marcha del panel frontal. Utilice este modo si va a utilizar una toma de corriente eléctrica alterna conmutada para alimentar el amplificador.
• Con el conmutador en la posición 12V TRIG IN, el amplificador es conectado automáticamente cuando se aplica una señal de disparo de 12 voltios en la toma de 3’5 mm designada por “IN”. En ausencia de la señal de +12 V, el amplificador se situará en el modo de espera (“standby”). El

CONMUTADOR DE PUESTA EN MARCHA

del panel frontal ignora esta función. Por lo tanto, debe estar en la posición ON para que la señal de disparo de +12V funcione. Si el citado conmutador se sitúa en la posición OFF, se interrumpirá el suministro de señal de alimentación al amplificador independientemente de que haya o no una señal de disparo. Entrada y Salida para Señal de Disparo de +12 V 5 La toma designada por IN sirve para conectar el cable/clavija de 3’5 mm que transporta una señal de disparo de +12 voltios capaz de poner en marcha o desactivar el amplificador. Para utilizar esta prestación, el conmutador deslizante adyacente debe situarse en la posición 12V TRIG (ver sección anterior). Esta entrada acepta cualquier señal de control (tanto alterna como continua) de valor comprendido entre 3 y 30 voltios. Español La toma designada por OUT sirve para conectar otro cable/clavija de 3’5 mm para suministrar una señal de disparo de 12 voltios a otros componentes. La señal de salida de 12 voltios estará disponible siempre que se aplique una señal de disparo de +12 voltios al conector IN. Indicador Luminoso de Protección 3 La RMB-1085 incorpora sensores de temperatura y circuitos de protección térmica que la protegen frente a cualquier daño potencial que pudiera producirse en caso de funcionamiento en condiciones extremas o de que hubiese fallos en la misma. Al contrario de lo que sucede en muchos diseños de su clase, la circuitería de protección de la RMB-1085 es completamente independiente de la señal de audio y por tanto no tiene el más mínimo impacto en las prestaciones musicales. De este modo, los circuitos de protección monitorizan la temperatura de los dispositivos de salida y desconectan el amplificador si la temperatura de funcionamiento excede los límites de seguridad prefijados. Además, la RMB-1085 incluye una protección frente a demandas excesivas de corriente que se activa únicamente cuando la impedancia de carga (es decir de las cajas acústicas) se sitúa en un valor muy bajo. Esta protección es independiente para cada uno de los siete canales del aparato. En el caso de que se detecte un funcionamiento defectuoso de su RMB-1085, el aparato se desconectará y el INDICADOR LUMINOSO DE PROTECCION del panel frontal se activará. Si esto sucede, desconecte completamente el amplificador e intente identificar y corregir el problema que ha provocado la activación de la circuitería de protección. Cuando vuelva a poner de nuevo en marcha el aparato, el circuito de protección se reinicializará automáticamente y el INDICADOR LUMINOSO DE PROTECCION debería desactivarse. En la mayoría de casos, la circuitería de protección se activa como consecuencia de una condición de funcionamiento incorrecto, como por ejemplo un cortocircuito de los cables de conexión a las cajas acústicas o una ventilación inadecuada que provoque el sobrecalentamiento del aparato. En algunos casos muy concretos (y raros), una impedancia de las cajas extremadamente baja o muy reactiva podría provocar la activación de los circuitos de protección. RMB-1085 Etapa de Potencia de Cinco Canales Conexiones de Señal 4 Ver Figura 2 La RMB-1085 incorpora conexiones de entrada estándar no balanceadas (con terminales RCA, que son los habituales en la inmensa mayoría de componentes de audio). Hay una entrada RCA para cada uno de los cinco canales de amplificación de la RMB-1085. Estas entradas RCA aceptan señales de audio procedentes de preamplificadores o procesadores de sonido envolvente. Para conseguir las mejores prestaciones posibles, utilice únicamente cables de interconexión de alta calidad. Cajas Acústicas La RMB-1085 incorpora cinco juegos de terminales de conexión a cajas acústicas (uno para cada canal de amplificación). Selección de las Cajas Acústicas La impedancia nominal de la(s) caja(s) acústica(s) conectada(s) a cada canal de la RMB-1085 en los diferentes modos de funcionamiento no debería ser inferior a 4 ohmios. Selección del Cable de Conexión de las Cajas Acústicas Utilice un cable de dos conductores perfectamente aislado para conectar la RMB-1085 a las cajas acústicas. El tamaño y la calidad de dicho cable pueden tener un efecto audible sobre las prestaciones de la totalidad de su equipo. Un cable de conexión de calidad estándar funcionará pero es posible que provoque una disminución de la potencia de salida o una atenuación de la respuesta en graves, en particular si la longitud del mismo es elevada. En general, un cable más consistente mejorará el sonido. Para conseguir unas prestaciones óptimas, debería considerar la compra de cables de alta calidad especialmente diseñados para aplicaciones de audio. Su distribuidor autorizado de productos Rotel puede ayudarle en la selección de los cables que vaya a utilizar en su sistema.

Polaridad y Puesta en Fase La polaridad, es decir la orientación positiva/ negativa de las conexiones correspondientes a cada caja acústica y a la unión con el amplificador, debe ser coherente, de modo que todas las cajas acústicas del sistema estén en fase. Si la polaridad de una conexión es invertida por error, se producirá una fuerte caída de la respuesta en graves, así como una degradación perceptible de la imagen estereofónica global. Todos los cables están marcados de manera que usted pueda identificar fácilmente los dos conductores. Puede haber marcas o líneas impresas en el revestimiento aislante de un conductor. El cable también puede presentar un claro aislamiento al incorporar conductores de distintos colores (cobre y plata). También puede haber indicaciones de polaridad impresas en el revestimiento aislante. Identifique los conductores positivos y negativos y sea coherente con cada una de las conexiones del amplificador y las cajas acústicas. Conexión de las Cajas Acústicas 7 Ver Figura 2 La RMB-1085 incluye dos terminales de conexión debidamente codificados (en color) para cada canal de amplificación. Estos terminales de conexión aceptan cable pelado, clavijas o incluso conectores de tipo banana (excepto en los países de la Comunidad Europea, donde su empleo no está permitido). Lleve los cables desde la RMB-1085 hasta las cajas acústicas. Procure que los mismos tengan la suficiente longitud para que pueda accederse sin ninguna restricción a los terminales de conexión de aquéllas. Si usted está utilizando conectores de tipo banana, únalos primero a los cables y a continuación insértelos en la zona posterior de los terminales de conexión. En cualquier caso, las tuercas de fijación de los terminales de fijación deberían bloquearse girándolas en sentido horario. Si está utilizando terminales de tipo clavija, conéctelos en primer lugar a los cables. Si está colocando directamente cable pelado a los terminales de conexión, separe los cables correspondientes a cada conductor y quite la parte superior del revestimiento aislante. Asegúrese asimismo de no cortar ninguno de los conductores propiamente dichos. Libere (girándolas en sentido contrario de las agujas del reloj) las tuercas de fijación y a continuación coloque las clavijas alrededor de los terminales de conexión o el cable pelado en el orificio transversal que hay en los mismos. Gire en sentido horario las tuercas de fijación para sujetar firmemente en su lugar la clavija o el cable de conexión. NOTA: Asegúrese de que no haya conductores sueltos susceptibles de tocar los cables o conductores adyacentes. Español

Problemas y Posibles Soluciones La mayoría de dificultades que suelen producirse en los sistemas de audio son el resultado de conexiones realizadas incorrectamente o ajustes inapropiados. En caso de que se encuentre con algún problema, aísle en primer lugar el área afectada, compruebe los ajustes de control realizados, determine la causa del fallo y haga los cambios necesarios. Si se ve incapaz de hacer funcionar de nuevo a la RMB-1085, considere las sugerencias que le damos para las siguientes condiciones: El Indicador Luminoso del Panel Frontal No Se Activa No entra corriente eléctrica en la RMB-1085. Compruebe las conexiones relativas al suministro de señal eléctrica tanto del amplificador como de su propia casa (red eléctrica). Compruebe el conmutador de puesta en marcha del panel frontal. Asegúrese de que esté situado en la posición ON. Si utiliza una señal de disparo de 12 V para la puesta en marcha de la RMB-1085, asegúrese de que haya una señal de dicha clase en los terminales del panel posterior del aparato. No Hay Sonido Si el amplificador recibe señal eléctrica pero no produce sonido, compruebe el estado del

INDICADOR LUMINOSO DE PROTECCION

situados en su panel frontal. Si está activado, lea las líneas que siguen. En caso contrario, compruebe todas las conexiones de su equipo y los ajustes correspondientes a cada uno de los componentes del mismo. Asegúrese de que sus conexiones de entrada y las correspondientes a las cajas acústicas concuerden con la configuración de su equipo. El Indicador de Protección está Activado El INDICADOR LUMINOSO DE PROTECCION del panel frontal se activa cuando los circuitos de protección de la RMB-1085 han interrumpido el funcionamiento normal del aparato. Por regla general, esto solo suele ocurrir cuando las ranuras de ventilación están bloqueadas, cuando hay una conexión incorrecta de las cajas acústicas o después de un período de utilización en condiciones extremas. Desconecte su equipo y espere que el amplificador se enfríe. A continuación pulse repetidamente el conmutador de puesta en marcha para reinicializar los dispositivos de protección. Si la anomalía no es corregida y vuelve a hacer acto de presencia, significa que hay un problema en su equipo o en el propio amplificador. Características Técnicas Configuración 5x100 vatios Potencia de Salida por Canal 100 vatios (todos los canales excitados, con filtro a 20 kHz) Sobre 8 ohmios, 20-20.000 Hz, THD <0’02% 100 vatios Sobre 4 ohmios, a 1 kHz, THD <1% 180 vatios Corriente de Pico 11 amperios Distorsión Armónica Total (THD) A la Potencia Nominal, 20-20.000 Hz <0’02% A la Mitad de la Potencia Nominal, 20-20.000 Hz <0’03% A 1 Vatio por Canal, 20-20.000 Hz <0’03% Distorsión por Intermodulación (60 Hz:7 kHz, 4:1) <0’03% Factor de Amortiguamiento (8 ohmios)

Ganancia 27’2 dB Sensibilidad/Impedancia de Entrada 1’25 V/8’2 kohmios Respuesta en Frecuencia 10-40.000 Hz, ±3 dB Relación Señal/Ruido (norma IHF/ponderación A) 105 dB Alimentación 110-240 voltios Consumo 250 vatios Consumo en Vacío 30 vatios Consumo en Standby 6 vatios Dimensiones (An x Al x P) 432x72x382 mm Altura del Panel Frontal (para montaje en rack) 60 mm Peso Neto 5’4 kg Todas estas especificaciones son correctas en el momento de la impresión del presente manual de instrucciones. Rotel se reserva el derecho a realizar modificaciones en las mismas sin aviso previo. RMB-1085 Finale di potenza a cinque canali ATTENZIONE
