BRUKSANVISNING RMB-1085 ROTEL

Kontroller och anslutningar

2: Input and Output Connections Branchements en entrées et sorties De in- en uitgangsverbindingen Anschlussdiagramm Подклочене Вхови Вьхов Conexiones de Entrada y de Salida Collegamenti ingressi ed uscite In- och utgangar

Contents

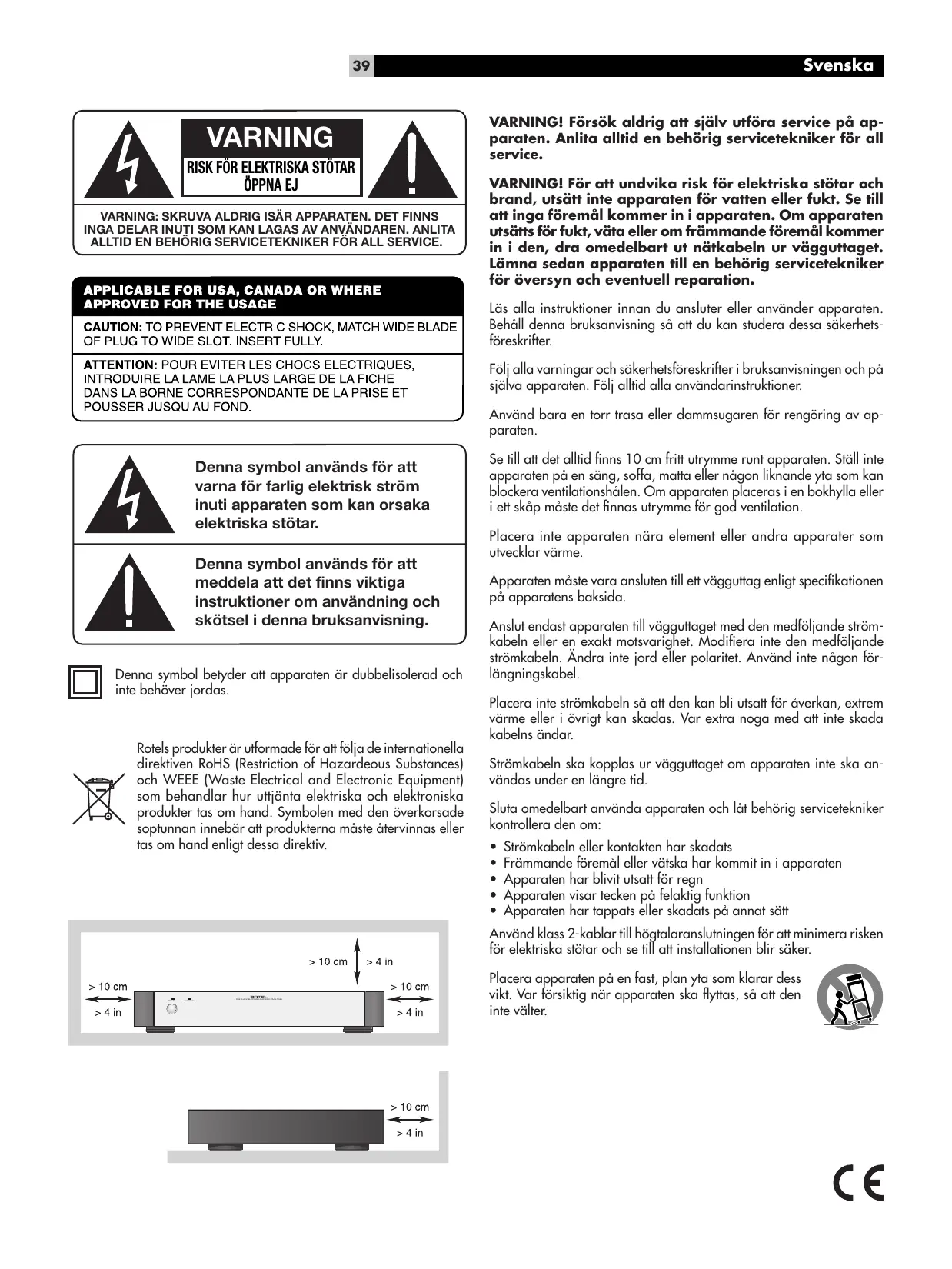

Important Safety Information 2

Denna symbol används für att varna für farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar.

Denna symbol används für att meddela att det finns viktiga instruktioner om användning och skötsel ienna bruksanvisning.

Denna symbol betyder att apparaten ar dubbelisolerad och inte behover jordas.

Rotelsprodukter ar utformade for att folja de internationalla direktiven RoHS (Restriction of Hazardous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjenta elektriska och elektroniskaprodukter tas om hand. Symbolen med den overkorsade soptunnan innebär att Produkterna maste atervinnas eller tas om hand enligt dessa direktiv.

WARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker für all service.

VARNING! För att undvika risk För elektriska stötar och brand, utsätt inte apparaten För vatten eller fukt. Se till att inga foremålkommen in i apparaten. Om apparaten utsätts För fukt, vata eller om främande foremålkommen in i den, dra omedelbart ut nätkabeln ur vagguttaget. Lämna sedan apparaten till en behörig servicetekniker für översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter erller använder apparaten. Behäll denna bruksanvisning sä att du kan studera dessa sakerhetsföreskrifter.

Följ alla varninger och sakerhetsforeskrifter iBruksanvisningen och pa själva apparaten. Folj alltid alla användarinstruktioner.

Använd bara en torr trasa aller dammsugaren für rengöring av apparaten.

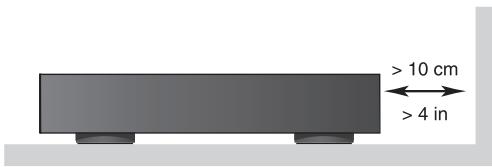

Se till att det alltid finns 10 cm fritt utrymme runt apparaten. Ställ inte apparaten på en säng, soffa, matta eller一定程度 liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skap maste det finnas utrymme für god ventilation.

Placera inte apparaten nara element aller andra apparater som utvecklar varme.

Apparaten måste vara ansluten till att vagguttag enligt specificationen på apparatens baksida.

Anslut endast apparaten till vagguttaget med den medfoljande ström-kabeln aller en exact motsvarighet. Modificera inte den medfoljande ström-kabeln. Åndra inte jord erller polaritet. Använd inte nàgon forlängningskabel.

Placera inte strömkabeln sö att den kan blu utsatt for Åverkan, extrem varme eller i övrligt kan skadas. Var extra noga med att inte skada kabelnsändar.

Strömkabeln skakoplas urvagguttagetom apparaten inte skanvändas under en langre tid.

Sluta omedelbart anvanda apparaten och lat behörig servicetekniker kontrollera den om:

• Strömkabeln eller kontakten har skadats
• Främande fremål erller vatska harkommen in i apparaten
• Apparaten har blivit utsatt for regn
• Apparaten visar tecken på felaktig Funktion
• Apparaten har tappats eller skadats på annat satt

Använd klass 2-kablar till högtalaranslutningen für att minimera risiken für elektriska stöter och se till att installationen blir saker.

Placera apparaten på en fast, plan yta som klarar dess vikt. Var forsiktig nicer apparaten ska flyttas, sa att den inte välter.

Innehåll

1: Kontroller och anslutningar 3

2: ln- och utgangar 4

Ström och strömfuncktioner 41

Ström 41

Strömbrytr och strömindikator 1 2 41

Av/pa-lagen 5 41

In- och utgangar for styrsignaler 5 41

Sikringsindikator 41

Signalanslutninger 4 42

Högtalare 42

Val av hoge 42

Val av högtalarkabel 42

Polaritet och fas 42

Frontens strömindikator lyser inte 43

Inget lig hors 43

Skyddsinikatorn lyser 43

Specificationer 43

Om Rotel

Rotel grundades for over 45 ar sedan av en familj med ett passionerat intresse for musik. Detta ledde till en egen tilverkning av hifiprodukter med en kompromisslos kvalitet. Genom alla ar harenna passion for musik, som delas av hela Rotels personal, varit oforminskad och malet har alltid varit att tilverka prisvara producerkter for bade audiofilcher musicalskare, vilken budget de an har.

Rotels ingenjörer arbetar i team och har ett näre samarbete. Tillsammans lyssnar de pô och finslipar varje ny produkt tills den nár upp till Rotels höga krav på musikalisk kvalitet. De fär välja componenter frán hela varlden for att góraprodukterna sá bra som möjligt. I appara-terna hitter du ofta allt fran brittiska och tyska kondensatorer till japansva och amerikanska halvledare samt toroidaltransformaterer som tillverkas i Rotels egnafbriker.

Rotel har fortjänat sitt goda rykte genom hundratals goda tester och utmärkelser frän hifi-branschens mest respekterade recensenter som lyssnar på musik varje dag. Deras erkännanden bidrar till att Rotel fortsetter att tillverkaprodukter som ar musikaliska, pälitiga och prisvärda.

Alla vi på Rotel ar glada for att du kopt denna produit och hoppas att denkommen att ge dig manga ars njutning och gladje.

Introduktion

Tack for att du har kopt 5-kanalsslutsteget Rotel RMB-1085. I en kvalitetsanlaggning for musik ellher hemmabio kommt det att ge dig mange ars musikalisk njutning.

RMB-1085 ar ett sofistikerat slutsteg med fem kanaler. Dess digitala forstkarkstag, switchade strömforsjnng, forstklassiga komponenter och Rotels Balanced Design garantar en mycket hog ljudkvalitet. Den kraftiga strömforsjnngen gør att RMB-1085 kan driva kravande hegtalare utan problem.

Funktioner

Fem forstarkarkanaler.
- Olika av/pa-lagen: manuellt erler styrt via 12-volts styrsignal (trigger).
Sakringskretsar med indicatorer pafronten.

Att tänka på

Läs denna instruktionsbok noggrant. Den ger dig grundläggande instruktioner om hur du installerar och anvander RMB-1085 i olya anlaggingar. Om du har nagra frågor ar du alltid vällkommen att kontakta din Rotel-aterförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter.

Spara kartongen och allt forpackningsmaterial till RMB-1085 for fremtida behov. Att skicka eller flyta forstarkaren i en annan forpackning kan skada den allvarligt.

Spara ditt originalkvitto fran koptillfallet. Det ar det basta beviset for nar du kopt apparaten, vilket kan vara viktigt i handelse av service- och garantiansprak.

Placering

RMB-1085 alstrar varme vid normal använding. Kylflänsarna och ventilationshånen är utformade for att leda bort varme. Täck inte över ventilationshånen. Se till att det finns 10 cm fritt utrymme runt om apparaten och att det finns utrymme for god ventilation, sö att den inte overhettas. Tänk okså på Förstärkarens vikt;när du valjer placering. Se till att apparatens vikt kan bäras av hyllan eller bänken den ställs pa.

Ström och strömfuncktioner

Ström

RMB-1085 levereras med en strömkabel. Använd endastenna kabel eren exakt motsvarighet.Använd inte nagan forlangningskabel.Du kan anvanda en kraftigrendosa, men bara under forutsattning att den klarar de hoga krav pa strom som forstarkaren staller.

Din RMB-1085 ställer automatiskt in sig sà att det passar elnāt e i landet där du bor, fran 110 till 240 volt och 50 / 60Hz Du behöver inte gora nçon inställning for att slutsteget ske passa elnāt.

Anslut strömkabeln till kontakten B på forstarkarens baksida. När alla andra anslutningar ar fjorda ansluter du strömkabelns andrände till vagguttaget.

OBS! Om dukommen att vara bortrest en langre tid ar det en lamplig forsiktighetsatgård att dra ut forstarkarens stromkabel ur vagguttaget.

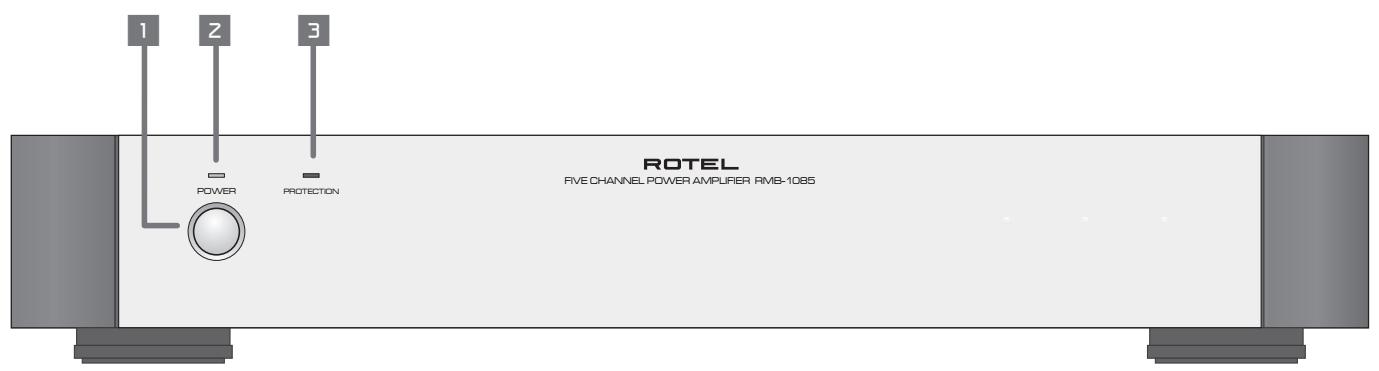

Strömbrytare och strömindikator 12

Strömbrytaren sitter på fronten. Tryck på strömbrytaren für att slå på Förstärkaren (eller für att aktivera nagot av de automatiska lagena). Lysdioden ovenfor brytaren börjar dä lya, vilket talar om att Förstärkaren ar pascalagen. Tryck på strömbrytaren en gang till für att stänga av Förstärkaren.

Av/på-lägen

RMB-1085 kan slås på och av manuell, eller automatiskt med hjälp av 12-volts styrsignaler. Laget väljs med omkopplaren på baksidan:

• Med omkopplaren i lage 12V TRIG OFF slås forstärkaren av och på manuell med strömbrytaren på fronten. Använd detta lage om forstärkaren fär strom från att switchat natuttag.
• Med omkopplaren i lage 12V TRIG ON slas forstarkaren pa automatiskt av en 12-volts styrsignal i minijack-ingangen IN till vänster om omkopplaren. Strömbrytaren pa fronten fungerar fortfarande och maste vara i lage ON for att signalavkäninger ske fungera. Om strömbrytaren stari lage OFF ar forstarkaren avslagen, oavsett om den fär nçgon styrsignal eller inte.

In- och utgangar for styrsignaler

Ingången märkt 12V TRIG IN används foren kabel med 3,5-millimeters minijack-pluggarsom overfor en 12-volts styrsignal som slár paoch stänger av forstärkaren. For att anvandaenna Funktion maste omkopplaren bredvid stä i laget ON (se foregående stycke). Ingången tar emot lik-ller væxelströmssignaler på mellan 3 och 30 volt.

Utgangen märkt 12V TRIG OUT används für att ansluta annu en 3,5-millimeters minijack-kabel som überfor en 12-volts styrsignal till en annan apparat. Denna utsignal ar tillganglig sä länge det finns en insignal ansluten till 12V TRIG IN-ingangen.

Säkringsindikator

RMB-1085 skyddas av sakrings- och varmekretsar mot extrem eller felaktig använding. Till skillnad frän liknande konstruktioner ar skyddskretsarne inte beroende av ljudsignalen och paverkar därfor inte ljudkvaliteten. Sakringskretsarna känner i stället av temperaturen på utgangsenheterna och stänger av slutsteget om den blir for hög.

RMB-1085 har även ett skydd mot überbelast- ning som aktiveras om impedanslasten sjunker for mycket. Detta skydd fungerar for var och en av de fem kanalerna helt oberoende av varandra.

Om nagot fel skulle uppst slutar forstarkaren spel a och PROTECTION-lysdioden pa fronten tands.

Om detta harder stanger du av forstarkaren och later den kylas av i ett par minuter. Forsok sedan att lokalisera feet och ratta till det. När du sedan sätter på forstarkaren ingen nollstalls skyddskretarna och PROTECTION-lysdioden på fronten bör slockna.

I de fleta fall aktiveras särkringskretsarna om nagot fel har uppstätt. Detta kan till exempl vara en kortsluten högtalarkabel eller otillräcklig ventilation som orsakar overhettning. I mycket sällsynta fall kan särkringskretsarna även aktiveras av högtare med extrem lagg impedans.

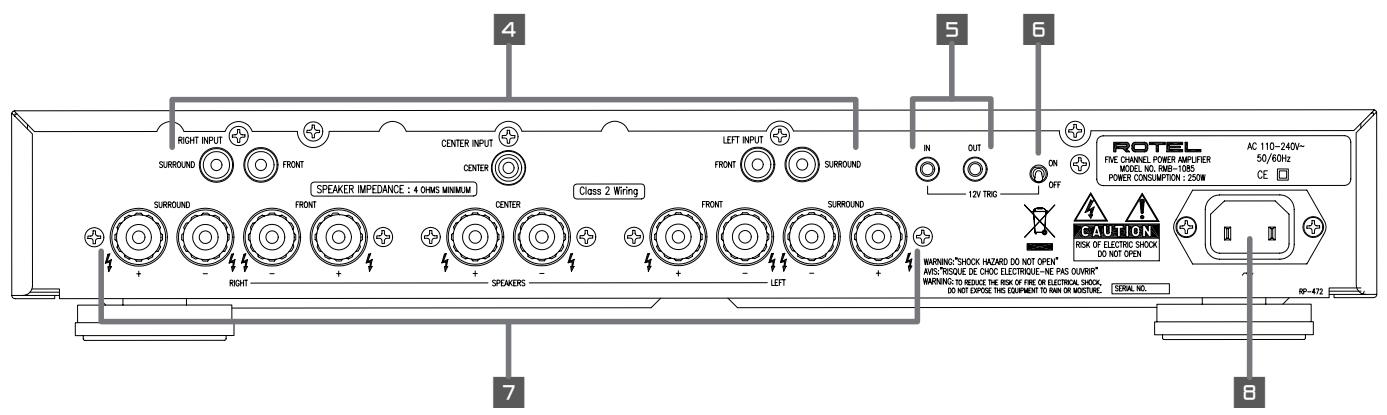

Signalansluttingar 4

Sefigur2

RMB-1085 har anslutningar for vanliga, obalanserade RCA-kontakter. Det ar en typ av kontakter som anvands i nastan all ljudutrusting. Det finns en RCA-ingang for var och en av de fem forstarkarkanalerna. Dessa tar emot signaler frän forforstarkare aller surroundprocessor. Anvand signalkablar av hog kvalitet for Hogsta prestanda.

Högtalare

RMB-1085 har fem uppsattningar hegtalarter-minaler, en for varje forstarkarkanal.

Val av högtalare

Den nominella impedansen på högtalarna som ar anslutna till varje kanal på RMB-1085 fär inte understiga 4 ohm.

Val av högtalarkabel

Använd en skärmad och tvåledad högtalarkabel for att ansluta dina högtalare till RMB-1085. Högtalarkabelns storlek och kvalitet påverkar anlaggningens ljudkvalitet. En standardkabel kan fungera, men kan också minsa utsignalens styrka och dampa basatergivningen, särskilt i anlaggnaringer med lanya kablar. Rent allmänt fungerar grövre kablar båst. För bösta resultat bör du overvåga att skaffa högtalarkablar av hög kvalitet. Din Rotel-aterforsäljare kan hjälpa dig att valja rätt kablar till din anlaggning.

Polaritet och fas

När du ansluter högtalarkablarna måste du se till att polariteten blir rätt. Plus- och minusledarna måste sitta på rätt ställe på alla Förstarkkanaler och högtalare. Om polariteten i;nagon anslutning av misstag blir omvänd, minskas basætergivningen och stereoperspektivet församras. Alla kablar ar markta sö att du kan se vilken ledare som ar vilken -det kan till exempl finnas en färgmarkering erler en fasad kant på den ena ledaren, eller sa kan kabel vara genomskinlig och ha olika färger på själva ledarna (koppar och silver). Var konsekvent när du ansluter kablarna och använd alltid samma markingör polaritet böde på högtalarna och på Förstarkaren.

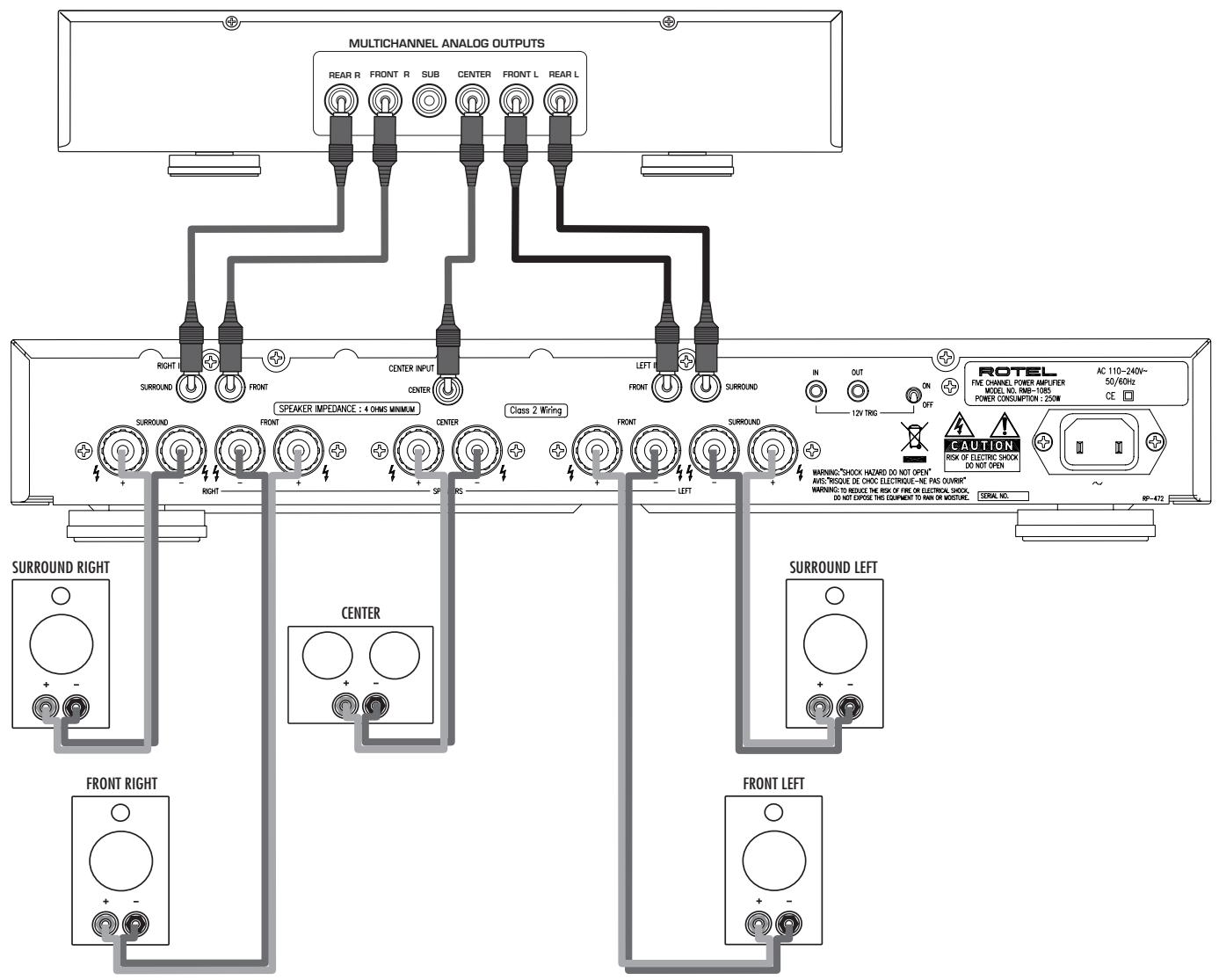

Anslutning av högtalare

Se figur 2

RMB-1085 har färkgodade anslutningar for varje Förstarkarkanal. Högtalarterminalerna tar emot avskalad kabel samt banan- eller spadkontakter (utom i EU,)där banankontakter inte ar tillåtna).

Dra kablarna frän RMB-1085 till högtalarna. Se till att varje kabel ar tillräckligt lang for att du ska kunna flytt componenterna och komma at anslutningarna på baksidan.

Omdu anvanderbanankontakterskruvardupa dempahogtalarkabelnoch pluggar indemihogtalarterminalerna.Terminalhylsorna skvaraheltinskruvade(medsols).

Om du anvander spadkontakter fester du dem pa ledarna. Om du anvander avskalad kabel direkt i högtalarterminalerna sa seperarardu ledarna och skalar av isoleringen.Var noga med att du inte skalar av sjalva koppartradarna. Skruva sedan upp terminalhylsan (motsols) och anslut spadkontakten runt terminalen erler tr den skalade kabeln genomterminalen. Skruva sedan fast terminalhylsan ordentligt.

OBS! Se till att det finns nagra losa kabeltradar som kan komma i kontakt med intilliggande kablar.

Felsökning

De fleta problem som kan uppsta i en anlaggning beror på felaktiga anslutninger erller installninger. Om du stoter på problem forsoker du lokalisera felet och kontrollerar dina anslutninger. Forsk hitta orsen til felet och gör sedan deändringar som behövs. Om du inte fär nagot ljud ur RMB-1085 sökommen harett par forslag på vad du kan gora:

Frontens strömindikator lyser inte

RMB-1085 fär inte nàgon strom. Kontrollera strömkabeln och alla anslutningar. Kontrollera strömbrytaren på fronten och se till att den stared i lage ON. Om du använder automatisk aktivering sá kontROLLERAR du att slutsteget tar emot signaler. Om du använder styrsignaler sá kontROLLERAR du att det finns en styrkabel till 12V TRIG IN-ingängen på baksidan.

Inget ljud hörns

Om slutsteget fär ström men inte ger ifrån signagot ljud kontrollerar du PROTECTION-lysdioden pa fronten. Om den lyser laser du mer i.nasta stycke. Om den inte lyser kontrollerar du alla anslutninger och inställninger pa övrigakomponenter i anlaggningen.

Skyddsindikatorn lyser

Frontens skyddsindikator (PROTECTION) lyser när säkringskretsarna har stängt av RMB-1085. Detta händer i normala fall bara om ventilationshalen ar blockerade, om du använden en felaktig högtalarkabel erler om slutsteget har används extrem mycket. Stäng av slutsteget och lät det kylas avett tag. Tryck sedan in och ut på strömbrytaren for att "nollstalla" säkringskretsarna. Om felet inte rattas till beror det på nagot fel i anlaggningen erller i själva slutsteget.

Specificationer

Effekt	5 x 100 watt
Watt/kanal Alla kanaler drivna, med 20 kHz-filter,
8 ohms last, 20-20 000 Hz, < 0,02 % THD	100 watt
4 ohms last, 1 kHz, < 1 % THD	180 watt
Max strömstyrka	11 ampere
Total harmonisk Förvrängning
Vid angiven effekt, 20-20 000 Hz	< 0,02 %
Vid halv effekt, 20-20 000 Hz	< 0,03 %
Vid 1 watt per kanal, 20-20 000 Hz	< 0,03 %
Intermodulationsforvrängning
(Vid angiven effekt, 60 Hz :7 kHz, 4:1)	< 0,03 %
Dämpfaktor 8 ohm	200
Förstärkning (gain)	27,2 dB
Ingångskänslighet/impedans	1,25 V/8,2 kohm
Frekvensomfäng ±3 dB	10-40 000 Hz
Signal/brus-fährallande (IHFA)	105 dB
Strömförsörning	110-240 volt
Strömforbrukning	250 watt
Strömforbrukning, tomgang	30 watt
Strömforbrukning, standby-läge	6 watt
Mätt (B × H × D)	432 x 72 x 382 mm
Frontens höjd (für rackmontering)	60 mm
Vikt (netto)	5,7 kg

Alla specificationer ar korrekta vid tryckningen.

Rotel reserverar sig ritten att gora framtida forbattringar utan foregande meddelanden.
