GEBRUIKSAANWIJZING RC-1082 ROTEL

Stereo Voorversterker

De bedieningsorganen en aansluitingen

Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Om het risico op elektrische schokken of brand te vermijden, moet u zorgen dat het apparaat Niet nat worden. Zet dus geen objecten gezuld met water, b.v. een vaas bloemen, op het apparaat.

Zorg er ook voor dat er geen voorwerpen in de behuizing terecht+kennen.Mocht het apparaat toch nat+zijn geworden of voorwerpen in de behuizing terecht+zijn gekomen,ontkoppel dan meteen het toestel van hetlichtnet en breng het hier een erkende audiotechnicus ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om要去en en zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

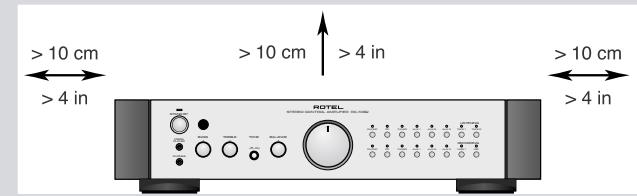

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik het apparaat dus Niet op: een bed, een sofa, een plaid of andere onregelmatige oppervlakken waardoor de ventilatiegaten geblokkeerd zouden+kennen. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.

Het apparaat mag alleen aangesloten worden op het voltage, zoals aangegeven op de achterkant, in dit geval 230 Volts 50Hz

Het apparaat dient alleen aangesloten te worden middels de bijgueleverde netkabel of een soortgelijk. Doe in ieder geval nooit ieits met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigien en gebruik geen verlangkabels.

De lichtnetkabel dient zo neergelegd te worden, dat hij Niet in het looppad ligt of geklemd kan wordenussen scherpe voorwerpen. Vooral de aansluitpunten zich belongedrijk: de aansluiting op de wandcontactdoos en waar waar de kabel op het apparaat worden aangesloten.

De lichtnetsteker is het belangrijkste contactpunt van het apparaat het moet te allen tijde binnen bereik zijn.

Wanneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te zijn.

Het apparaat za in service geveen moeten worden wonneer eén van de volgende situatuies zich voordoet:

• Wonneer het netsnoer en/of steker beschadigd zich.
• Wanner er toch voorwerpen/vloeistof in het apparaaterecht+zijn gekommen.
• Als het apparataat in de regen hebft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wanner het apparaat gevallen is en/of de kast beschadigd is.

WAARSCHUWING

KANS OP ELEKTRISCHE SCHOKKEN - NIET OPENEN

WAERSCHUUNG: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Dit symbolism maakt de gebruiker erop attent dat er binnen in het apparaat gaavarlijke spanningen zich en dat daardoor de kans bestaat op elektrische schokken.

Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhouds-aanwijzingen (service) in deze handleiding en in overige documenten die bij het apparaat zijn gevoedg.

Rotel producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieuuonvriendelijk geordstoffen die gebruikt konnen worden in elektrische en elektronische apparatuur. Het symbol met de vuilcontainer met het kruis erdoor betekent voor u dat u, wanneer u dit apparaat wilt afvoeren, dit要去 doen volgens de regels die waarvoor hier gelden.

Dit symbol wil zeggen dat het betreffende apparaat dubbel geisoleerd is. Een separate aarding is dus overbodig.

Inhoud

1: De bedieningsorganen en aansluitingen 3
2: De afstandsbedieten RR-AT97 3
3: Het aansluitschema 4

Waarschuwingen: 30

Wij van Rotel 31

Aan de slag met de RC-1082 31

Eenaarvorzorgsmaatregelen 31
Een plek voor de RC-1082 32
De verbindingen 32

De afstandsbediening RR-AT97 32

Het afstandsbedieningsoog 32

Het aansluten op het lichtnet 32

De lichtnetaansluiting 23 32
De aan/uitschakelaar "STANDBY" 32
De aan/uitschakeltoeisen A 32
Deindicator"STANDBY" 2 32

Het aansluten van de ingangen 15 16 32

De lijniveau aansluitingen 16 32
De pick-upelementen keuzeschakelaar 13 32
De pick-up aansluitingen met
aardverbinding 14 33

De verbindingen make met een

opname/weergaveapparaat 17 33

Het aansluten van de uitgangen 19 ....33

De 12V.TRIGGER-uitgang 33

De infrarood in- en uitgangen 33

De externe afstandsbedieninggang "EXT REM IN" 20 33
De uitgang met het afstandsbedieningssignaal "IR OUT" 21 33

De 12V trigger-aansluitingen 22 33

In/uitgang voor een PC 18 33

Dehooftelefoonuitgang 11 34

De ingang voor draagbare audioapparaten 12 34

De bedieningsorganen 34

De volumeregelaar 34
De stilteoets "MUTE" 34
De balansregelaar 7 34
De aan/uitschakelaar van de toonregeling 34

De lage- en hogetonenregeling 45 34
De luistertoetsen "LISTENING" 34
De opname keuzetoetsen 34

Het bedieren van andere componenten.. 35

De cd-spelerfuncties 35
DeDVD-spelerfuncties 35
De tunerfuncties 35

Wat te doeon bij problemen? 35

De lichtnetindicator doet het Niet 35
Het verwangen van de zekering 35
Geengeluid 35

Het is alweer meer dan 45aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. In de loop der jaren is die passie gebleven en het familiedoel om videofielen en muziekliefhebbers voor aantrekkelijke prizen topkwaliteit te bieden, worden nog steeds door iedere Rotelmedewerker gesteund.

De technici werkten als een hectt team al twicekend en luisterend totdat ieder nieuw product dat muzikale niveau heeft bereikt dat hun bij de aanvang van het project voor ogen stond. Zij worden volkomen vrijgelaten in de keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren vindenuit Duitsland en England of half geleiders ut Amerika en Japan, terwijl de ringkerntransformatoren in eigenUISH WDRN DUR

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onderscheidingen, die wij hebben mogen ontvangen van mensen die uit professsie dag in dag uit waar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit product danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RC-1082

Wij danken u voor de aanschaft van onsere RC-1082 stereo voorversterker. Wij zich er van overtuigd dat hij temidden van de andere componenten u jarenlang veel luisterplezier zal schenken.

De RC-1082 is een topkwaliteit voorversterker met vele mogelijkheden. Hij is zo ontworpen dat het complete signal met al z'n subsiele nuances met groot aplomb worden weergegeven. Om dit te presteren is hij uitgerust met een precisie geregelde voeding. Deze is toegerust met een voor Rotel ontworpen ringkerntransformer en special voor deze voeding ontworpen "slitfoil-condensatoren. Dit totaal zorgt voor de energia, die nodig is om aan alle eisen van het muzieksignal te voldoen. Het is een kostbare manier van

versterkers make, maar het is dan ook voor een goede zaak: muzzlek.

De beide circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor, dat de integriteit van het signal gewaarborgd blijft. Bij ontelijke signalwegen krijgt u namelijk een Licht fijsverschilussen het linker en rechter kanaal, met alle vervelende gevolgen van dien. In de signalweg op de PCB's gebruiken wijuitsuitend metaalfilm-werstanden en polystyreen-of polypropyleen condensatoren, want alle aspecten van dit ontwerpঙ aan met een doel voor ogen gemaakt: de natuurgetrouwe reproductie van muziek.

Ten behoeve van dit topklasse product hebben wij natuurlijk een topklasse platenspeleringang ontworpen. Voor deze ingang heeft de beroemde voorversterker RHQ-10 model gestaan. Deze RC-1082 kan zowel met een magnetisch (MM) als een dynamisch (MC) element gebruikt worden. Het bewijst waar eens te meer once liefde voor de ware muziekweergave en die van de grammofoonplaat in het bijzonder.

In zowel bediening als installmentie is de RC-1082 een recht toerecht aan ontwerp. Heeft u ervaring met andere apparatuur dan zult u dat spoedig ontdekken. De kabels aansluiten, de stekker in het stopcontact en genieten maar.

Een paar voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de wijze waarop u de RC-1082 in uw installatione moet inpassen alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen.Mocht u,ondanks once pogingen om het u zo duidelijk maybe te make, toch nog vragen hebben aarzel dan nicht om met uw Rotel-dealer contact op te nemen,hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

De garantie termijn op een Rotel-product is vijf一年多 op elektronische schakelingen, twee一年多 op mechanische delen, laserunits en afstandsbedieningen. De garantie termijn is alleen van toepassing bij de eerste eigenaar. Om aanspraak te make n op garantie is het voldoende uw aankoopnota te overleggen.

Een plek voor de RC-1082

Zoals alle audiocomponenten die laagniveausignaal verwerken, is ook de RC-1082 gevoelig voor de omgeving waarin hij staat. Zet hem nooit op een eindversterker. Zodoende voorkomt u oververhitting, brom en interactie. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een Niet geventilerde ruimte. Wij raden u aan de RC-1082 te gebruiken in een special audiomeubel, waarin kan hij op zijn eigen plank staan. Goede audiomeubels zich stevig gemaakt en onderdrukken en verminderen daarmee valse resonanties. U zou het Niet zaggen, maar een meubel kan dus uw installmentie danig beinvloeden. Vraag uw ROTEL-adviseur om advies, hij weet er alles van.

De verbindingen

Houd de lichtnet-, digitale- en analoge signaalkabelsuit elkaar.Dit verminderdtkansdat het lichtnet en de digitale informatatie invloed kunnen uitoefenen op het analoge signaal.Ook het gebruik van kwaliteit verbindingskabelsvoorkomt signaalvervuling van buitenaf.Uw leverancier weet er alles van.

De afstandsbediening RR-AT97

Bij de RC-1082 is de afstandsbediening RRAT97 toegevoegd en deze bedient bijna alle functies van deze voorversterker. Maarbij kan hij ook de basisfuncties van vele Rotel cd/dvd-spelers en tuners bedieren. Zie ook het hoofdstuk "Het bedieren van andere componenten", elders in deze gebruiksaanwijzing, vooreer informatie.

Vrijwel alle mogelijkheden op de RR-AT97 vindt u ook op de Voorkant van de RC-1082. Daarom bespreken we de functies van de toetsen op de afstandsbediening in het betreffende stukje over dat onderwerp. De getallen in grije vakjes betreffen bedieningsorganen en aansluitingen op het apparaat en de letters in rondjes betreffen de toetsen van de afstandsbediening, zoals ze op de tekeningen voorin in deze gebruiksaanwijzing worden afgebeeld.

Het afstandsbedieningsoog 3

Het oog op de voorkant, rechts van de aan/uittoets STANDBY, ontvangt de commandosignalen van de afstandsbediening. Zorg ervoor dat niets de signalen in de weg staat, anders kan de afstandsbediening nicht op de juiste wijze� werk verrachten. Direct zonlicht en/of beinvloeding van halogeenverlichting

dient ook vermeden te worden. Alhoewel de afstandsbediening weinig energia gebrukt is regelmatige controle van de batterijen een must voor het goed functioneren van de afstandsbediening.

Het aansluten op hetlichtnet

Delichtnetaansluiting 25

EXTRA INFORMATIE: De RC-1082 staat meteen aan en werkt dus ook, zodra hij op hetlichtnet worden aangesloten. Zorg er dus voor dat de volumeregelaar 日 volkommen maar linksom is teruggedraaid, voordat u de netkabel op hetlichtnet aansluit.

Steek de meegeleverde netkabel in de betreffende aansluiting anscherop. Verbind het apparaat Niet erder met het lichtnet, dan wanneer alle verbindingen met de RC-1082 gemaakt zich.

Wij adviseren u het apparaat alleen rechtstreeks of via een lichtnetfilter op het lichtnet aan te sluiten. Vermijd dus het gebruik van verleingsnoeren. Wel kunt u een voldoende geproportioneer aansluitblok inzetten om de verschillende componenten op aan te sluiten.

Dit apparaat is ingesteld om te functioneren op het lichtnet van het land van aanschaf (220/230 Volts wisselspanning). Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat en op de doos.

EXTRA INFORMATIE: Mocht u ooit moe- ten verhuizen maar een land met een ander. voltage, dan is deze voorversterker op dat andere voltage in te stellen. Doe deze operatie NIET zelf, maar LAST hem verrachten door uw Rotel leverancier. Deze handelin- gen zichen voor een Niet ingewijde Niet van gevaar ontbloot.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehe beeld en geluidsinstallatie (dus Niet alleen de RC-1082) van het lichtnet te ontkoppelen.

De aan/uitschakelaar

"STANDBY" 1

De aan/uitschakeltoeisen A

De indicator "STANDBY" 2

De toets "STANDBY" 1 bevindt zich links op de voorkant van het apparaat. Als de RC-1082 voor het eerst op het Lichtnet worden aangesloten, staat hij meteen aan en het lampje bij STANDBY 2 brandt.

Daar bij lichten ook de indicators boven de actieve bron voor luisteren en opname 9 10 op. Druk op de toets "STANDBY", of op de toets "OFF" van de afstandsbediening om het apparaatuit (standby) te zetten.

EXTRA INFORMATIE: De RC-1082 staat meteen aan en werkdt dus ook, zodra hij op hetlichtnet worden aangesloten. Zorg er dus voor dat de volumeregelaar 日 volkommen maar linksom is teruggedraaid, voordat u de netkabel op hetlichtnet aansluit.

Het aansluten van de ingangen 15 16

(zie figuur 3)

Achterop de versterker vindt u de bekende cinch aansluitingen.

EXTRA INFORMATIE: Het is zeer verstandig voor uw gehoor en luidsprekers dat, wanneer u signaalverbindingen maakt vanwelke aard dan ook, uw apparatuur UIT staat.

De liinniveau aansluitingen 16

De "CD", "TUNER" en alle "AUX" aansluitingen zich lijniveau-ingangen voor het aansluiten van cd- ofDVD-spelers, hifivideo opnameaparatuur, audio/tv tuners of bandopnameaparatuur in welke vorm dan ook.

"LEFT" en "RIGHT", resp. wit en rood gekleurd, staan uiteraard voor links en rechts. Let u er wel op dat u dat, i.v.m. een correct stereobeeld,JUST aansluit. Wij adviseren u kabels van een betere soort te gebruiken dan welke bij de gemiddelde apparatuur worden geleverd. Vraag uw Rotel-leverancier om advies.

De pick-upelementen

keuzeschakelaar

De "PHONO" ingang is geschikt voor p.u. elementen van beiderleikte: dus zowel voor dynamische (MC) als magnetische (MM) elementen, maar is pertinent ongeschikt voor bronnen op lijniveau. De schakelaar bij de

ingangen moet ingedrukt bij bij gebruik van MC elementen en Niet ingedrukt bij MM elementen.

Sommige elementen van het MC type+zijn bedoeld om aangesloten te worden op MM p.u. ingangen: de z.g. high output MC's. Lees de gebruiksaanwijzing van uw element er op na. De "PHONO" ingang heeft een ingangsimpedantie van 47k bij een gevoeligheid van 2,5mV in de MM-functie en een impedantie van 100 en een gevoeligheid van 0,25mV in de MC-functie.

De pick-up aansluitingen met aardverbinding

Verbind de platenspeler met de "PHONO" ingangen van de RC-1082. Let erop dat u links en rechts correct aansluit. Het (meestal) witte plugje is links en het rode is rechts. Sommige platenspelers hebben een z.g. aardingsdraad, monteer deze awhile het schroefje boven de schakelaar.

De verbindingen make met een opname/ weergaveapparaat 17

"TAPE 1" en "TAPE 2"�: z.g. dubbelaansluitingen: twee voor opname en twee voor weergave en werken op lijniveau. Ze zijn bedoeld voor het aansluiten van opnameapparatuur, zoals een cassettedeck, een hifi video-, minidisc- of cd-recorder of een ander opname/weergaveapparaat met analoge aansluitingen.

De "IN" aansluitingen zijn ingangen en bedoeld voor de uitgangen (weergave) van het betreffende apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld voor de ingangen (opname) van het apparaat. Ook hier staan "LEFT" en "RIGHT" voor links en rechts. Gebruik voor de verbindingen hoogwaardige kabels.

Het aansluten van de uitgangen 19

De meeste eindversterkers zijn uitgerust met de alom bekende "cinch" of tulpaansluitingen. Verbind de RC-1082 met uw eindversterker middels de Beste verbindskabel(s), die u zich kunt veroorloven. Denk wederom aan links (LEFT) en rechts (RIGHT).

EXTRA INFORMATIE: Voor speciale gevallen haben we de RC-1082 uitgerust met een tweede stel uitgangen. Dit tweede stel kunt u gebruiken b.v. voor een extra eindversterker, of voor het aansturen van een signalalprocessor.

De 12V. TRIGGER-uitgang 22

Er is apparatuur op de markt, die middels een 12 volts triggersignaal op afstand aan/uitgezet kan worden. De aansluiting "12V TRIGGER OUT" geeft dat signaal. Sluit de trigger ingang van het betreffende apparaat aan op de aansluiting "12V TRIGGER OUT" van de RC-1082 middels een kabelte uitgerust met aan beiden zijden een 3.5mm mini-jackplug. Wanner u de RC-1082 aanzet komt het 12-voltssignaal op deze aansluiting te staan en activeert het, het aangesloten apparaat (meestal een eindversterker). Zet u de RC1082 wee ut (STANDBY) dan.gaat ook het aangesloten apparaat ut.

De infrarood in- enuitgangen

De externe afstandsbedieningingang "EXT REM IN" 20

Deze 3.5mm mini-jackplug aansluiting genaamd "EXT REM IN" kan commando's ontvangen van een industriestandaard infrarood ontvanger (van o.a. Xantech), die elders in de ruimte geplaatst worden. Deze möglichkheid kan zeer waardevol zich als u uw installmentie in een gesloten meubel geplaatst hebft waar geen infraroodsignalen maar binnen+kennen. Neem contact op met uw Rotel leverancier, hij weet hoe u dat doeon moet en wat uণoor nodig heeft.

EXTRA INFORMATIE: De signalen die binnenkomen op de "EXT REM IN" aansluiting können doorgestuurd worden maar broncomponenten, door gebruik te makev van externe infraroodzenders, die aangesloten worden op de "IR OUT" aansluitingen van de RC-1082.

De uitgang met het afstandsbedieningssignaal "IR OUT" 2

Deze twee uitgangen sturen signalen, die ontvangen worden door "EXT REM IN" maar een infraroodzender, welke die commando's wee doorgeeft aan andere broncomponenten ofaar ROTEL-bronnen met een dergelijk afstandsbedieningsingang.

Ook deze möglichkeit kan zeer waardevol zich als u uw installmentie in een gesloten meubel geplaatst heeft waar geen infraroodsg signalen maar binnen+kennen.

Neem contact op met uw Rotel-leverancier, hij weet hoe u dat doen要去 en wat u waarvoornodig heeft.

EXTRA INFORMATIE: De "EXT REM IN" aansluiting naast de "IR OUT" aansluitingen is voor gebruik met een externe infraroodontvanger als duplicateat van het infraroodoog van de RC-1082 zich en moet uit dien hoofde dus ook indezelfde ruimte gebruikt worden.

De 12V trigger-aansluitingen 22

Veel (Rotel) versterkers können aan/uitgezet worden met een z.g. 12 volts trigger-signaal. Deze voorversterker is uitergerust met twee uitgangen, waar een dergelijk signala opstaat. Wonneer u de RC-1082 aanzet komt het 12 voltsignaal op deze aansluiting te staan en activeert het de aangesloten versterker en/of andere apparatuur. Zet u de RC-1082 weeuit (STANDBY) dan.gaat ook de aangesloten versterker uiit.

Wenst u gebruik te makes van deze mogelijkheid, sluit dan de trigger ingang van de betreffende versteker aan op een van de aansluitingen "12V TRIGGER OUT" van de RC-1082, middels een kabeltje uitergerust met aan.beide zijden een 3.5mm mini-jackplug. Het 12 volts signal某种程度 op de tip" van de plug te staan.

EXTRA INFORMATIE: Het signaal op de uitgang "TRIGGER1" worden onderbroken, zodra een hoofdtelefoon op de voorkant van de RC-1082 worden aangesloten. Zie hiervoor ook het stukje "De hoofdtelefoonuitgang" op de volgende pagina.

In/uitgang voor een PC 18

De RC-1082 kan bediend worden met software via derden geleverd. Dit worden bereikt door de codes die normalaalen worden verzonden door uw afstandsbediening, dan verzonden worden door een met een draad verbonden pc.

De aansluiting "COMPUTER I/O" (18) zorgt voor de nodige verbinding met uw pc en is geschikt voor standard RJ-45 8-pins modulaire

pluggen, zoals die gewoonlijk bij 10-BaseT UTP Ethernet verbindingen gebrukt worden.

Voor nadere informatie over dit onderwerp is het verstandig even bij uw Rotel-leverancier langs te gaan.

De hoofdtelefoonuitgang

11

De "HEADPHONE" aansluiting is voor gebruik van de RC-1082 met een hoofdtelefoon. Indien uw hoofdteleloon Niet voorzien is van een 6mm jackplug, dan heeft u een adapterkabel nodig. Uw audioleverancier weet waar ongetwijfeld raad mee.

EXTRA INFORMATIE: Wanneer u van de hoofdtelefoonuitgang gebruik maakt, worden het signalaar de eindversterker Niet onderbroken. Wilt u de rest van hetuis dus in ruste houden, dan moet u uw eindversterker(s) uitzetten. Wel wordt bij het inpluggen van een hoofdtelefooh het 12V signal op de "TRIGGER" uitgang "1" onderbroken (op de TRIGGER" uitgang "2" blijft het signalaal wel staan).Dus heeft u uw installment zo geconfigureerd, dat de eindversterker aan- en uitgezet worden middels de uitgang TRIGGER"1",dan is tijdens het gebruik van een hoofdtelefooon.Deze eindversterker uitsgeschakeld.

De ingang voor draagbare audioapparaten 12

Op de Voorkant is de RC-1082 voorzien van een 3.5mm stereo mini-jackingang, deze is bedoeld om een draagbare muziekweergever op aan te sluiten. U kiest deze ingang door op de toets "AUX 3" te drukken.

ledere draagbare cassette-, of cd-speler of spelmer met een hardschijf kan op deze ingang worden aangesloten. Als een dergelijk weergaveapparaat op de RC-1082 wordt aangesloten vanaf zich hoofdtelefoonuitgang, weet dan, dat u要去 manipuleren met zich sterkteregelaar om geluid te konnen produceren. Als bij een gemiddelde stand van de volumeregelaar van de RC1082 het geluid hard of cervormd klinkt, draai dan de volumeregelaar van de spelmer wat terug. Is het geluid aan de zachte kant draai zich volumeregelaar dan wat op.

Handel in ieder geval voorzichtig met de geluidssterkteregeelaar van de speler.

EXTRA INFORMATIE: Als u gebruik maakt van deze ingang, worden de ingang AUX 3 op dechterkant automatisch ontkoppeld. Verwijdt u de plug aan de voorkant dat worden ingang AUX 3 waar geactiveerd.

De bedieningsorganen

De volumeregelaar B C

De "VOLUME" regelaar regelt het volume van bevde kanalen tegelijk: rechtsom vermeerdert en linksom verminder het volume. Op de RR-AT97 drukt op de + toets van de toetsen "VOLUME" om het niveau te verhogen en op de -toets om het niveau te verlagen.

De stiltetoets "MUTE" ①

Alleen op de afstandsbediening

Druk eenmaal op de toets "MUTE" om uw installmentie het zwijgen op te leggen. De knipperende indicator in de volumeregelaar wijst op deze staat. Druk nogmaals op deze toets om het afspelen op de oorspronkelijk ingestelde geluidssterkte wee ter hervatten.

EXTRA INFORMATIE: Ook het gebruik van de geluidssterktetaeten van de afstandsbediening beeindigt de stiltefunctie.

De balansregelaar 7

Met de balansregelaar regelt u de relatieve geluidssterkte van de beiden kanalen. Als alles goed is, staat deze draaiknop in de middenstand. Er zijn weiter situationes denkbaar waarin het evenwicht van het geluidsbeeld nicht optimaal is en voor dergelijkke omstandigheden kan het nodig�ijn de balans wat te verleggen. Maarrechtssdraaien van de knop "BALANCE" 7aar het geluidsbeeld maar rechts verschuiven enaar links draaien verschuift het geluidsbeeldaar links.

De aan/uitschakelaar van de toonregeling

Wanneer de schakelaar "TONE" 6 in deuitpositie staat (niet ingedrukt), is het gehele toonregelingscircuit uitgeschakeld. Dit is de meest pure vom van muziekweergave. Laat als u de toonregeling Niet nodig heeft deze functie dus uit staan. Wenst u de toonregeling te gebruiken, druk dan eerst.Deze toets in.

De lage- en hogetonenregeling 4 5

Wanneer u de schakelaar "TONE" 5 heeft ingedrukt kunt u de toonbalans beinvloeden middels de draaiknopjes "BASS" en "TREBLE". Naar rechts draaien vermeerdert het lage- respectievelijke hogetonenaandeel van het geluidsspectrum en maar links draaien vermindert hun aandeel.

Een goed ingerichte kwaliteitsaudioinstallatie produceert zichnestatuurlijke klankweergave zonder, of met zeer geringe gebrukmakiing van de toonregelcircuits. Wees vooral voorzichtig met het opdraaien van de toonregelingen. Door het opdraaien gaat u het lage-c.q. hogetonen aandeel versterken, wat een hogere belasting voor zowel uw versterker als uw luidsprekers betekent.

De luistertoetsen "LISTENING"

Druk op een van deze toetsen om een ingang te kiezen waarvan het signaal maar de eindversterker worden gestuurd, oftewel de bronzeer welke u wenst te gaan luisteren.

De opname keuzetfoetsen D

Met het indrukken van een opname keuzetoets ("RECORDING") bepaalt u van welke ingang het signalaal waar de opname-uitgang worden gestuurd. Ofterwel simpel gesteld: de bron waarvan u opneemt. Een indicator boven de toets toont van welke bron u opneemt. Wanner u Niet aan het opnemen bent is het better de opname keuzetoets uit ("OFF") te activeren. Zo voorkomt u dat het opnamecircuit eventueel de kwaliteit van u luidsprekerweergave kan beinvloeden.

Doordat de luister- en opnamefuncties gescheiden zijn, heeft u een bijzondere extra mogelijkheid: u kunt van een andere bron opnemen dan maar welke u luistert. Voorbeeld: genieten van uwnieuwste cd terwijl u een radioprogramma opneemt. Van de reeks LISTENING drukt u dan op "CD" en van de reeks RECORDING drukt u op "TUNER".

Bent u nog in het trotse bezit van een driekoppen-cassettedeck of -taperecorder of zelfs een DAT-recorder met nabrandfacilitieten, dan bent u instaat uw opname te beluisterenijdens het opnemen, door van de LISTENING toetsen "TAPE 1" of "TAPE 2" in te drukken.

EXTRA INFORMATIE: Wilt u kopieren van de ene recorder waar de andere, dan要去 opnemende recorder aangesloten worden op de TAPE 2 aansluitingen en de weergevende recorder op de TAPE 1 aansluitingen. De opnamekeuzetoes要去 u voor deze functie op "TAPE 1" zetten.

Het bedieren van andere componenten

Naast het bedieren van bijna alle functies van de RC-1082, kut u met de bijgeleverde afstandsbediening RR-AT97 ook de basisfuncties activeren van sommige Rotel cd-spelers,DVD-spelers en tuners.

De cd-spelerfuncties

Met de afspeeltoets , de stoptoets , de pauzetoets , de spoortoetsen , de husseltoets "RANDOM" en de numerieke toetsen konnen vele Rotel cd-spelers bediend worden, na het indrukken van de toets "CD"uit de reeks LISTENING van de afstandsbediening.

DeDVD-spelerfuncties

Met de aftspeeltoets , de stoptoets , de pauzetoets , de spoortoetsen , de husseltoets "RANDOM" können RotelDVD-spelers bediend worden, na het indrukken van de toets "AUX 1"uit de reeks LISTENING van de afstandsbediening.

De tunerfuncties

Met de toets "BAND", "TUNING" en de toegevoegde functietoetsen (PTY, TA, TP enz.) hunnen Rotel tuners bediend worden, na het indrukken van de toets "TUNER"uit de reeks LISTENING van de afstandsbediening.

EXTRA INFORMATIE: Vanaf de fabriek ingesteld kunt u via de afstandsbediening de Rotel tuners RT-1080, RT-961 en de RT-955 direct bedieren. Middels herprogrammeren kan de RR-AT97 ook geschikt gemaakt worden voor de RT-940AX. Dit herprogrammeren behoeft maar eenmaal gedaan te worden.

Het programmeren voor de RT-940AX: Druk tegelijkertijd op de toets "ON" (A) en de numerieke toets "2" van de afstandsbediening.

Het programmeren voor de RT-1080, RT-961 en de RT-955: Druk tegelijkkortijd op de toets "ON" (A) en de numerieke toets "1" van de afstandsbedieening.

Wat te doeen bij problemen?

Als er al problemen zijn,+zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmaterial of een verkeerde stand van de knappen/schakelaars. Controller bij Niet functioneren of alle schakelaars en knappen in de juiste stand staan. Functionert het een en ander Niet zoals het behoort, probeer dan door elimineren erachter te komen waar het probleem zit. Heeft u b.v. last van brom, controller dan of dat altijd het geval is (een versterkerprobleem) of alleen bij een bepalde bron (een probleem dus bij die bepalde bron). Bent uicht nicht instaat om geluid ut de RC-1082 te krijgen, volgt u dan onderstaande suggesties:

De lichtnetindicator doet het Niet

Zodra de RC-1082 het lichtnet "ziet",要去e dan ook de lichtnetindicator branden. Probeer in zo'n geval de wandcontactdoosuit met b.v. een schemerlamp of een ander elektrisch apparaat. Gebruikt u een spanningsblok controller dan of de schakelaar van dat blok wel aanstaat.

Het verrangen van de zekering

Ontdek t u met de schemerlamproef dat er wel degelijk spanning staat op de door u gebruekte wandcontactdoos en de lichtnetindicator doe het nog steeds Niet, dan kan de interne zekering van de RC-1082 wel eens ter ziele zich. Neem in dat geval contact op met uw handelaar, hij kan dat klusje snel voor u klaren.

Geen geluid

Het indicatorlampje brandt wel, maar u hoor nog steeds niets. Controller dan of de verbindingen:tussen gekozen bron en de RC-1082 wel o.k.zijn.Controleer of gewenste ingang van de reeks LISTENING wel is geactiveerd.Werp ook even een blink op de eindversterker.Staat hij wel aan? Hoe is de kwaliteit van de verbindingen:tussen de RC-1082 en de eindversterker(s) en:tussen de eindversterker(s) en de luidsprekers? Na al deze controles moetie het doeon.Zo Niet u weet uw Rotel-leverancier te vinden.

Technische gegevens

Harmonische verr. (THD) (20-20.000Hz.):	< 0.004%
Intermodulatie verr. (60Hz. : 7kHz., 4:1):	< 0.004% bij 1V
Ingangsgevoeligheid/impedantie
Pick-up ingang MC:	250mV bij 100Ω
Pick-up ingang MM:	2,5mV bij 47kΩ
Lijningangen:	150mV bij 220kΩ
Overbelasting pick-up ingang (MM/MC):	16mV/160mV
Uitgangsspanning/impedantie:	1V/100Ω
Frequentiebereik
Pick-up ingang:	20-20kHz. ±0.2d
Lijningangen:	4-100kHz. ±0,5d
Signaal/Ruisverhouding, CD (IHF A network):
Pick-up ingang MC/MM:	70dB/75dB
Lijningangen:	100dB
Netspanning (Europese uitrvoering):	230Volts/50Hz
Opgenomen vermogen:	15 Watts
Opgenomen vermogen (standby):	2.5 Watts
Afmetingen (bxhxd):	432x92x344mm
Netto gewicht:	7.5kg
