BEDIENUNGSANLEITUNG RC-1082 ROTEL

Stereokontrollfürstärkare

Ctepeo npedBapntbHbI ycnJInteIb

Important Safety Information

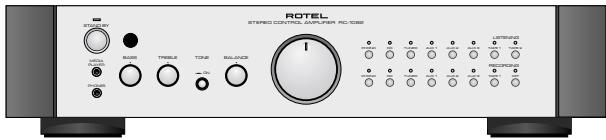

Bedienelemente und Anschlüsse

Fernbedienung RR-AT97

Mando a Distancia RR-AT97

De afstandsbediening RR-AT97

Telecomando RR-AT97

Ein- und Ausgangsanschlüsse

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.

Vorsicht:这批 Gerät darf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag)dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte dieser Fall trotzdem einzelmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführren.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät müssen疃 gehet werden. Dadurch können Personen- und Sachschäden vermieden werden. Außer den in der Bedienungsanleitung beschriebenen Handgriffen sind vom Bediener keine Arbeitern am Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

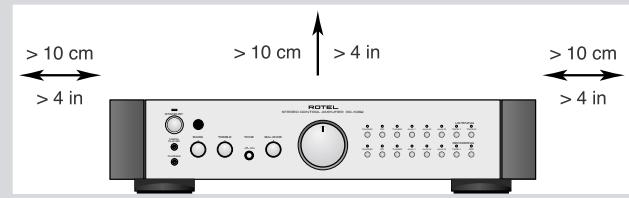

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät solle nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keine Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Veränderungskabel.

Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betrieb besteht, ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betriebenen werden.

Ist das Gerät z.B. während des Transportes über langere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunst ist.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerät Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsmanderung aufweist,
  das Gerat hingefallen ist bzw. beschadigt wurde.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es solle weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

ACHTUNG

GEFAHR EINES ELEKTRISCHEN SCHLAGS. NICT NOTFNEN.

ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN, NICTH DIE GEHAUSEABDECKUNG ENTFEREN. IM INNERN BEFINDEN SICH KEINE VOM BEDIENER Z WARTENDEN TEILE. ZIEHEN SHE NUR QUALIFIZIERTES PERSONAL Z RATE.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandsein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleichseitigen Dreiieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerä beiliegenden Literatur hin.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne stehen für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recyelt oder diesen Richtlinien entsprechend entsorgt werden müssen.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss dazu nicht geerdet werden.

Inhaltsverzeichnis

1: Bedienelemente und Anschlusses 3
2:Fernbedienung RR-AT97 3
3: Ein- und Ausgangsanschlüsse 4

Wichtige Sicherheitshinweise 17

Die Firma Rotel. 18

Zu dieser Anleitung 18

Einige Vorsichtsmaßnahmen 18
Aufstellung des Gerätes 18
Kabel 19

Fernbedienung RR-AT97 19

Fernbedienungssensor 19

Netzspannung und Bedienung. 19

Netzeingang 19
STANDBY-Schalter 1 19
ON/OFF-Tasten auf der Fernbedienung A 19
STANDBY-LED 19

Eingangssignalanschlüsse 15 und 16 . 19

Hochpegeleingeine 15 19
Phono-Eingangswahlschalter 19
Phono-Eingang und Erdungsanschluss 20

TAPE-Anschlisse 17 20

Ausgangsanschluss 19 20

IR-Ein- und -Ausgänge 20

EXT REM IN-Anschluss 20
IR OUT-Buchsen 21 20

12V TRIGGER OUT-Anschlisse 22 20
Computerschnittstelle 18 20

Kopfhorerbuchse 11 20
Media Player-Anschluss 12 21

Audiofunktionen 21

Lautstärkeregler B C 21
MUTE-Taste 21
BALANCE-Steller 21
TONE-Schalter 6 21
BASS und TREBLE 45 21
LISTENING-Wahlstalen 21
RECORDING-Wahlstalen 10 D 21

Fernsteuerung weiterer Komponenten ... 21

CD-Funktionen 21
DVD-Funktionen 21
Tuner-Funktionen 22

Bei Störungen 22

Die STANDBY-LED leuchtet nicht 22
Austauschen der Sicherung 22
Kein Ton 22

Technische Daten 22

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 45 Jahren von einer Familie gepründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlassigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-Stereo-Vorversteller RC-1082 entschieden haben. Dieses einzigartige Gerät kann optimal in jeder hochwertigen Audiosystem eingesetzt werden.

Der RC-1082 überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestellt. Bei seiner Entwicklung wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugeben. Der RC-1082 überzeugt mit einem großzügig dimensionierten Netzeil mit Ringkerntrans-formator. Dieses niederohmige Netzeil hat extreme Leistungsreserven, die es dem Vorversteller ermögen, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profitiert davon deutlich.

Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanalen zu verhindern. Auf der Platine werden Metalfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dieren nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.

Der RC-1082 besitz eine hervorragende Phono-Vorstufe, die auf Rotels bestem Phono-Vorversteller, dem RHQ-10 basiert. Die Phono-Vorstufe kann sowohl mit einem Moving Magnet(MM)- als auch mit einem Moving Coil(MC)-System eingesetzt werden. Dies beweist einmal mehr, dass wir großen Wert auf erstklassige Phono-Klangqualität legen und die Wiedergabe feinster Musik.

Der RC-1082 ist einfach zu installieren und zu bedieten. Sollten Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben,)dürften keinerlei Probleme aufreten.Schlieben Sie einfach die gewünschten Geräte an und genießen Sie die Musik.

Einge Vorsichtsmaßnahmen

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme bereits durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RC-1082 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vorvermörs in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihrhem Vorversteller beiliegenden Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihr dem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephemen.

Aufstellung des Gerätes

Wie bei vielen anderen Audiokomponenten auch, kann die Signalqualität des RC-1082 durch seine Umgebung beeinträchtigt werden. Stellen Sie den RC-1082 davon nicht auf

eine Endstufe. Wir empfehlen,ihn in entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, dass klangbe einträchtigende Erschüttungen gedämpft bzw. unterrückt werden. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhandler in Bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audiokomponenten beraten.

Kabel

Achten Sieitte darauf, dass Netz-, Digital- und die normalen Audiosignalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabel die Signale der Analogkabel storen. Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln für Ihr System an ihren autorisierten Rotel-Fachhandler.

Fernbedienung RR-AT97

Dem RC-1082 liegt eine bedienerfreundliche Fernbedienung bei. Über sie konnen die meisten der an der Gerätefront zur Verfügung stehenden Funktionen gesteuert werden. Ferner ist über sie die Fernbedienung anderer Rotel-Geräte möglich. Weitere Informationen hierzu erhalten Sie unter „Fernsteuerung weiterer Komponenten" am Ende dieser Bedienungs-anleitung.

Einige Funktionen konnen sowohl über die Bedienelemente an der Gerätefront als auch über die beiliegende Fernbedienung gesteuert werden. In dieser Bedienungsanleitung werden die Fernbedienungsfunktionen und die Funktionen an der Gerätefront im gleichen Abschnitt behandelt. Die grau unterlegten Hinweiszahlen wie 1 beziehen sich auf die Bedienelemente an der Gerätefront und die Anschlussmöglichkeiten an der Geräterückseite (siehe Abbildung 1 am Anfang der Bedienungsanleitung). Grau unterlegte Buchstaben wie A beziehen sich auf die Abbildung der RR-AT97 (siehe Abbildung 2 am Anfang der Bedienungsanleitung).

Fernbedienungssensor

Der Fernbedienungssensor empfängt die Infrarotsignale der Fernbedienung. Verdecken Sie den Sensor nicht, da ansonsten kein ordnungsgemäß Betrieb der Fernbedienung gewährleistet ist. Ferner kann es durch helles Licht, insbesondere Sonnenlicht, durch bestimmte Beleuchtungstypen mit einem Infrarotanteil (z.B. Halogenleuchten) oder durch verbrauchte Batterien zu Fehlfunktionen kommt.

Netzspannung und Bedienung

Netzeingang 23

HINWEIS: Sobald der RC-1082 an eine Netzsteckdose angeschlossen wird, schaltet er sich ein und in den normalen Betriebsmodus. Stellen Sie den Lautstärkeregler auf ganz leise (komplett gegen den Uhrzeiger-sinn), bevor Sie das Netzkabel anschließen.

Verbinden Sie das beiliegende Netzkabel mit dem Netzeingang an der Geräterückseite. Schließen Sie den Netzstecker erst an eine Steckdose an, wenn alle Audio-Ein- und -Ausgangsanschluss hergestellt worden sind.

Der RC-1082 sollte direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (und die Wandsteckdose) ausreichen de Strommengen für den RC-1082 sowie die anderen an sie angeschlossenen Komponenten liefern können.

Der RC-1082 wird von Rotel so eingestellt, dass er der in Threm Land üblichen Wechselspannung von 230 Volt entspricht. Die Einstellung ist an der Geräterückseite angegeben.

HINWEIS: Sollen Sie mit ihrer RC-1082 in ein anderes Land umziehen, kann die Einstellung geändert werden, so dass das Gerät mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf kein den Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für länger Zeit nicht zu Hause, sollen den Sie ihren Vorveränder (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

STANDBY-Schalter 1 ON/OFF-Tasten auf der Fernbedienung A STANDBY-LED 2

Der STANDBY-Schalter 1 befindet sich links an der Gerätefront. Wird der RC-1082 das erste Mal an eine Steckdose angeschlossen, schaltet er in den „Betriebs"modus und die STANDBY-LED 2 leuchtet.

Darüber hinaus leuchten die LEDs über den ausgewählten Listening- und Recording-Wahltasten 9.10. Drücken Sie den STANDBY-Schalter an der Gerätefront oder die OFF-Taste auf der Fernbedienung, um den RC-1082 in den Standby-Modus zu schalten.

HINWEIS: Sobald der RC-1082 an eine Netzsteckdose angeschlossen wird, schaltet er sich ein und in den normalen Betriebsmodus. Stellen Sie den Lautstärkeregler auf ganz leise (komplett gegen den Uhrzeiger-sinn), bevor Sie das Netzkabel anschließen.

Eingangssignalanschlüsse und 15

(siehe Abbildung 3)

Der RC-1082 verfügt an allen Eingängen über herkömmliche Cinch-Anschlüsse.

HINWEIS: Um laute Gerausche aus den Lautsprechn zu vermeiden, stellen Sie sicher, dass das System abgeschaltet ist, wenn Sie die Signalverbindungen herstellen.

Hochgeleingänge 16

Bei den mit CD, Tuner und Aux gekennzeichneten Eingängen des RC-1082 handelt es sich um Hochpegeleingeänge. Diese dienen zum Anschluss von Geräten wie CD-Playern, DVD-Playern, Video-Disc-Recordern, Tunern für Audio oder Video sowie Videorecordern.

Die linken und rechten Kanäle sind gekenn-zeichnet und an die entsprechenden Kanäle der Quellkomponenten anzuschlieben. Die linken Cinch-Buchsen sind weiß, die rechten Cinch-Buchsen rot. Wir empfehlen Ihnen, zum Anschluss der Eingangssquellen an den RC-1082 hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich thisbezüglich von ihrem autorisierten Rotel-Fachhändler beraten.

Phono-Eingangswahlschalter

An den Phono-Eingang sind ausschließlich Moving Magnet(MM)-oder Moving Coil(MC)-Systeme und keine Hochpegelkomponenten anzuschreiben. Setzen Sie den Phono-Eingangswahlschalter in die richtige Position für das System, das Sie gerade nutzen. Lassen Sie den Schalter in der AUS-Position, wenn ein MM-System angeschlossen ist. Drücken Sie den Schalter bei angeschlossenem MC-System in die EIN-Position.

Einige leistungsstarke MC-Systeme arbeiten auch, wenn der Schalter sich in der AUS-Position befindet. Sind Sie nicht sicher, welche Einstellung für Ihr System die richtige ist, lessen Sie sich die Ihrem System beiliegende Bedienungsanleitung durch. Dieser Anleitung konnen Sie weitere Informationen entnehmer. Die Eingangsmipedanz beträgt am PhonoEingang in der MM-Position 47 kOhm, die Empfindlichkeit 2,5 mV. In der MC-Position liegt die Eingangsmipedanz bei 100 Ohm, die Empfindlichkeit bei 0,25 mV. Sollten Sie Fragen zur Einstellung haben, wenden Sie sichitte an ihren Rotel-Fachhändler.

Phono-Eingang und Erdungsanschluss 14

Verbinden Sie das vom PlattenspielerCOMMende Kabel mit dem linken und rechten Phono-Eingang. Besitz der Plattenspieler ein Erdungskabel, verbinden Sie thises Kabel mit der Klemme uber dem Phono-Eingangs-wahlschalter. Das hilft darauf, Brummen und Rauschen zu vermeiden.

TAPE-Anschlüsse 17

Die mit TAPE 1 und 2 gekennzeichneten Ein- und Ausgänge können an jedem beliebige Aufnahme- und Wiedergabegerät angegeschlossen werden, das analoge Hochpegel-Ein- und -Ausgangssignale verarbeiten kann. Normalerweise wird dies ein herkömmlicher Cassettenrecorder sein.

Denken Sie beim Anschluss eines Recorders an den RC-1082 daran, dass die Ausgänge des Recorders mit den TAPE-Eingängen verbunden werden müssen. Dementsprechend sind die TAPE-Ausgänge des RC-1082 mit den Eingängen des Recorders zu verbinden. Stellen Sie, wie bei den anderen Quellen auch, sicher, dass die linken und rechten Kanäle zu jedem Gerät mit den entspruchenden Kanälen der angeschlossenen Componenten verbunden werden. Verwenden Sie hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.

Ausgangsanschlüsse 19

An der Rückseite des RC-1082 befinden sich Cinch-Ausgänge, wie sie an jedem hochwertigen Audiogerät zu finden sind. Verwenden Sie hochwertige Kabel und verbinden Sie die Ausgänge des linken und rechten Kanals am RC-1082 mit den entsprechenden Kanälen an der Endstufe.

HINWEIS: Der RC-1082 verfügt über zwei Paar Cinch-Buchsen. Das zweite Buchsen-paar dient in speziellen Systemkonfigurationsen zum Anschluss einer zweiten Endstufe bzw. zur Signalübertragung an einen Signalprozessor.

IR-Ein- und -Ausgänge

EXT REM IN-Anschluss 20

These 3,5-mm-Anschlussbuchse empfängt die Befehlcodes eines Video-Link-Infrarotempfängers von Xantech (konnen Sie optional bei Systeminstallateuren erwerben). Sie wird genutzt, wenn die von einer Fernbedienung gesendeten Infrarotsignale nicht den Fernbedienungssensor an der Gerätefront erreichen können. Lassen Sie sich bezüglich externer Empfänger und der geeigneten Verkabelung für die EXT REM IN-Buchse von ihrem autorisierten Fachhändler beraten.

HINWEIS: Die Infrarotsignale der EXT REM IN-Buchse konnen über externe Infra- rotsender oder über Kabelverbindungen mit den IR OUT-Buchsien zu anderen Komponennten weitergeleitet werden.

IR OUT-Buchsen 21

Die IR OUT-Buchsen 1 und 2 senden von der EXT REM IN-Buchse empfangene Infrarotsgnale zu einem Infrarotsender oder zu Rotel-CD-Player, -Cassettendecks oder -Tunern mit einem entsprechenden IR-Anschluss an der Geräterückseite.

These Ausgänge erfolgsweise, Infrarotsignale einer Fernbedienung zu übertragen, wenn die Sensoren an diesen Geräten durch den Einbau in einen Schrank verdeckt sind.

Weitere Informationen zu Infrarotsendern und -empfängern kann Ihnen Ihr autorisierter Rotel-Fachhandler geben.

HINWEIS: Die bereits den IR OUT-Anschlüssen liegende EXT REM IN-Buchse ist für den Anschluss eines externen Infrarotempfängers gedacht, der die gleiche Funktion wie der Infrarotsensor an der Gerätefront hat und in der Hauptzone platziert ist.

12V TRIGGER OUT-Anschlüsse 22

Viele Rotel-Endstufen konnen über ein zu ihren gesendetes 12-V-Trigger-Signal ein- und ausgeschelt werden. Der RC-1082 verfügt über zwei 12-V-Trigger-Ausgänge. Mit Einschalten des RC-1082 wird ein 12-V-Gleichspannungssignal zu den Endstufen gesendet, um diese einszuschalten. Wird der RC-1082 in den STANDBY-Modus gesetzt, so liegt kein Trigger-Signal mehr an den Ausgängen. Die Endstufen schalten sich ab.

Um diesen Feature nutzen zu konnen, verbinden Sie einen der 12V TRIGGER OUT-Anschlusses mit dem 12-V-Trigger-Eingang einer Rotel-Endstufe. Verwenden Sie dazu ein Kabel mit 3,5-mm-Mono-Ministeckern an beiden Enden. Das +12-V-Gleichspannungssignal liegt an der Spitze.

HINWEIS: Es liegt kein 12-V-Trigger-Signal an Trigger-Ausgang Nummer „1", wenn ein Kopflöher mit der Kopflöhrerbuchse an der Gerätefront verbunden ist (siehe Abschnitt „Kopflöhrerbuchse").

Computerschnittstelle 18

Der RC-1082 kann über einen Computer mit spezieller Audio-Software betrieben werden. Dabei werden die Betriebscodes, die der RC-1082 normalerweise von der Fernbedienung RR-AT97 erhält, vom Computer gesendet.

Anschluss bietet der COMPUTER I/O-Eingang an der Geräterückseite. Die Verbindung zu diesen Eingängen kann über einen RJ-45-8-Pin-Stecker hergestellt werden. Diese Stecker werden normalerweise bei der 10-BaseT UTP-Ethernet-Verkabelung genutzt.

Weitere Informationen zu den Anschlussmöglichkeiten, der Software und den Betriebscodes erhalten Sie bei ihrem autorisierten Rotel-Fachhändler.

Kopfhörerbuchse 11

Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-3,5-mm-Stereo-Ministeckern ausgelegt. Sollte der Stecker Ihres Kopfhörers nicht passen, Fragen Sie ihren autorisierten Rotel-Fachhändler nach einem geeigneten Adapter.

HINWEIS: Auch nach Anschlieben des Kopfhörs liegt noch ein Signal an den Ausgangen an. Die Endstufe erhält weiterhin ein Signal und die Laufsprecher playen weiter. Jedoch liegt kein 12-V-Trigger-Signal an Trigger-Ausgang Nummer „1", wenn ein Kopfhörer mit der Kopfhörerbuchse an der Gerätefront verbunden ist. (Der Trigger-Ausgang Nummer „2" bleibt aktiv.) Ist ihr System also so konfiguriert, dass der Trigger-Ausgang Nummer „1" zum Ein- und Ausschalten der Endstufe genutzt wird, so wird die Endstufe mit Anschlieben des Kopfhörs automatisch abgeschelt.

Media Player-Anschluss 12

Eine 3,5-mm-Stereo-Eingangsbuchse ist an der Gerätefront des Verständerkers für einen „Media Player" vorgesehen. Um diese auszuwahlen, müssen Sie die LISTENING-Wahltaste AUX3 drücken.

Jeder tragbare Stereo-Cassettenrecorder, jeder CD-Player oder jedem Disc-Wiedergabegerät kann über diesen Eingang angeschlossen werden. Erfolgdt die Musikwiedergabe des angeschlossenen Gerates uber die Kopfhorerbuchse, so ist zu beachten, dass Sie die Lautstärke am Player einstellen,müssen,damit Sie Musik horen konnen.Klingt der Ton laut und verzerrt,reduzieren Sie die Lautstärke am Player.Ist er nicht laut genug, selbst wenn die Lautstärke uber den Lautstarkeregler des RC-1082 sehr stark erhoht worden ist, erhöhen Sie vorsichtig die Lautstärke am Player.

HINWEIS: Wird der 3,5-mm-Ministecker in die Media Player-Buchse gesteckt, ist der AUX3-Eingang hinten getrennt. Wird der 3,5-mm-Stecker aus der Media Player-Buchse gezogen, so Funktioniert der AUX3-Eingang hinten.

Audiofunktionen

Lautstärkeregler

Drehen Sie den Lautstärkeregler B an der Gerätefront nach rechts, um die Lautstärke auf beiden Kanänen zu erhöhen und nach links, um die Lautstärke auf beiden Kanänen zu reduzieren. Oder nutzen Sie die VOLUME-Tasten C auf der Fernbedienung. Drücken Sie die Taste +, um die Lautstärke zu erhöhen. Nutzen Sie die Taste -, um die Lautstärke zu reduzieren.

MUTE-Taste

Nur auf der Fernbedienung

Drücken Sie die MUTE-Taste auf der Fernbedied-nung RR-AT97, um den Ton vorübergehend abzuschalten. Dies wird an der Gerätefront angezeigt. Durch erneutes Drücken dieser Taste schalten Sie auf die vorher eingestellte Lautstärke zu ruck. Die Lautstarke-LED fängt an zu blinken, wenn die Mute-Funktion aktiviert ist.

HINWEIS: Durch Drücken der Volume-Tasten auf der Fernbedienung wird die Mute-Funktion deaktiviert.

BALANCE-Steller 7

Mit dem Balance-Steller wird das Lautstärkeverhältnis zwischen linkem und rechten Kanal hergestellt. Normalerweise sollte für ein die Mittenposition beibehalten werden. Ist das Lautstärkeverhältnis zwischen den beiden Laufsprechern jedoch nicht optimal, wird eine entsprechende Einstellung des Balance-Stellers erforderlich. Durch Rechtsdrehung wird die Lautstärke des rechten Laufsprechers gegenüber dem linken erhöht, durch Linksdrehung reduziert.

TONE-Schalter 5

Normalerweise sollen den Sie diesen Schalter in der OFF-Position halten. Die Klangregler arbeiten dann nicht, und die Signale werden ohne Beeinträchtigung am Klangregelnetzwerk vorbeigeleitet. Mochten Sie den Klang verändern, so setzen Sie diesen Schalter in die ON-Position.

BASS und TREBLE 4 5

Befindet sich der TONE-Schalter in der ON-Position, so kann der Klang über BASS und TREBLE eingestellt werden. Durch Rechtsdrehung werden die Basse und Höhen angehoben, durch Linksdrehung reduziert.

Ein gut eingeselltes hochwertiges Audiosystem erzeugt den tatsächlichen Klang, wenn die Einstellung der Tiefen- und Höhenregler gar nicht oder nur gingefugig verändert wird. Nutzen Sie diese Regler also möglichst weniger. Besonderss vorsichtig sollen den Sie sein, wenn Sie die Regler im Uhrzeigersinn drehen, da hierdurch die Belastung für Veränderk und Laufsprecher höher wird.

LISTENING-Wahltasten 98

Drücken Sie eine der LISTENING-Wahltasten, um die Eingangssignale auszuwahlen, die zu den Hauptausgängen und zur Endstufe gesendet werden oder einfacher ausgedrückt, um die Quelle auszuwahlen.

RECORDING-Wahltasten 10

Drücken Sie eine der RECORDING-Wahllasten, um das Eingangssignal, das zu den RecordAusgangen geleitet werden soll, auszuwahlen. Mocht den Sie nicht aufnehmen, drücken Sie die OFF-Taste. Dadurch werden Störeinflüsse von anderen Systemkomponenten auf ein Minimum reduziert.

Durch die separaten LISTENING- und RECORDING-Wahltasten wird die Flexibilität des RC-1082 erheblich gesteigert. Wahlen Sie beispelsweise die RECORDING-Taste CD und die LISTENING-Taste TUNER, so können Sie eine CD aufnehmen, während Sie sich den Tuner anhören.

Verwenden Sie einen Dreikopf- oder DAT-Recorder, der gleichzeitig aufnehmen und wiedergeben kann, so konnen Sie den Aufnahmevergang überwachen, wenn Sie die LISTENING-Wahltaste TAPE 1 oder TAPE 2 drucken.

HINWEIS: Mochtien Sie eine Aufnahme von einem Recorder auf einen anderen überspielen, schlieben Sie die Quelle an die TAPE 1-Ein-/Ausgänge an. Drücken Sie die RECORDING-Taste TAPE 1. Schlieben Sie das Aufnahmegerät an die mit TAPE 2 gekennzeichneten Ein- und Ausgänge an.

Fernsteuerung weiterer Komponenten

Zusätzlich zuvielen Funktionen des RC-1082 konnen über die Fernbedienung RR-AT97 die Grundfunktionen einiger Rotel-CD-Player, DVD-Player und -AM/FM-Tuner ferngesteuert werden.

CD-Funktionen

Nach Drücken der LISTENING-Wahltaste CD auf der Fernbedienung konnen die PLAY-, die STOP-, die PAUSE-, die TRACK- und die RANDOM-Funktionen sowie die Funktionen der ZIFFERNTASTEN (0 - +10) vieler Rotel-CD-Player ferngesteuert werden.

DVD-Funktionen

Nach Drücken der LISTENING-Wahltaste AUX1 auf der Fernbedienung konnen die PLAY, die STOP-, die II PAUSE-, die TRACK-sowie die RANDOM-Funktionen von RotelDVD-Playern ferngesteuert werden.

Tuner-Funktionen

Nach Drücken der LISTENING-Wahltaste TUNER auf der Fernbedienung konnen die BAND-, die TUNING- sowie zusätzliche Tuning-Funktionen (PTY, TA, TP usw.) von Rotel-Tunern ferngesteuert werden.

HINWEIS: Die RR-AT97 ist so voreinge-stellt, dass die Rotel-Tuner RT-1080/RT-961/RT-955 ferngesteuert werden konnen. Durch Umprogrammieren ist auch die Fernsteuerung des Tuners RT-940AX möglich. Diese Vorgang muss nur einmal durchgeführt werden:

Programmierung zur Fernbedienung des RT-940AX: Drücken Sie gleichzeitig die Tasten ON und 2.

Programmierung zur Fernbedienung von RT-1080/RT-961/RT-955:

Drücken Sie gleichzeitig die Tasten ON und 1.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollenn zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf einfahren Bedienungsfehlern oder fehlherhaften Anschlüssen. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhändler.

Die STANDBY-LED leuchtet nicht

Bei ordnungsgemäß Betrieb beginnt die STANDBY-LED zu leuchten, wenn der RC1082 an eine stromfuhrende Wandsteckdose angeschlossen ist. Leuchtet sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischen sitzenden Schalter abgeschaltet worden ist.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät und der Vorveränder nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebranst ist. Trennen Sie den Vorveränder von Netz und halten Sie die Sicherung von ihrem autorisierten Rotel-Fachhandler auswechseln.

Kein Ton

Prufen Sie, ob die Signalquelle einwandfrei Funktioniert. Vergewisern Sie sich, dass die Kabel von der Signalquelle zu den Eingängen des RC-1082 ordnungsgemäß angeschlossen sind. Stellen Sie safer, dass die richtige LISTENING-Wahltaste aktiviert ist. Prufen Sie alle Verbindungen zwischen dem RC-1082 und der Endstufe sowie zwischen der Endstufe und den Laufsprechern. Prufen Sie, ob die Endstufe eingeschaltet ist.

Technische Daten

Gesamtklirrfaktor (20 - 20.000Hz) < 0,004%

Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1) < 0,004 % bei 1 V Ausgang

Eingangsempfindlichkeit/-impedanz

Phono - MC 250 V/100 Ohm

Phono - MM 2,5 mV/47 kOhm

Hochgeleingänge 150 mV/220 kOhm

Phono-Überlastspannung (MC/MM) 16 mV/160 mV

Ausgangspegel/-impedanz 1 V/100 Ohm

Frequenzgang

Phono-Eingang 20 - 20.000 Hz, ±0,2 dB

Hochgeleingänge 4-100.000 Hz, ± 0,5 dB

Gerauschspannungsabstand (IHFA)

Phono-MC/MM 70 dB/75 dB

Hochgeleingänge 100 dB

Stromversorgung

Europa: 230 V, 50 Hz

USA: 120 V, 60 Hz

Leistungsaufnahme

Leistungsaufnahme im Standby-Betrieb

Abmessungen (B x H x T)

Nettogewicht

70 dB/75 dB

100 dB

230V,50Hz

120V,60Hz

15 Watt

2,5 Watt

432× 92× 344mm

7,5 kg

Technische gegevens 35

Wij van Rotel

CD-funktioner 46
DVD-funktioner 46
Radiofunktioner 46

Felsökning 46

Strömindikatorn (STANDBY) lyser inte 46
Sakring 47
Inget lud hors 47

Specificationer 47

Om Rotel

Intermodulationsfürvrängning

(60 Hz :7 kHz, 4:1) < 0,004 % med 1 V utsignal

Pintahme ychnntela. 50

Pa3bEmIJIpeTeBoroUHypa 23 50

BbIkuOateJIb nITaHn STANDBY 1 51

HCTAHUMHOHBI BbIKJIOUATEJIb NTAHNA 51

INHdkatop STANDBY 51

NoCoeHHeMe BXOHBIX CMHnIOB K

ychilntelio 15 n 16 51

BxoDbI JInHeHOro yOpBn 16 51

Cenektop BxOIOB oHOKoppeKtopa 13 51

Bxod fOHO 15 n KIeMa 3a3eMJIeHn 14 51

Vertrieb: B&W Group Germany GmbH

Kleine Heide 12

D-33790 Halle/Westf., Deutschland

Tel.: 05201 / 87170

Fax: 05201 / 73370

E-Mail: [e-mail]

www.rotel-hifi.de

www.rotel.com
