MANUALE UTENTE RC-1082 ROTEL

Manuale di istruzioni

Instruktionsbok

HnctpykncnnoB30BATEJIa

RC-1082

Stereo Control Amplifier

Preamplificatore Stereo

Controlli e concessioni

Collegamenti di ingresso ed uscita

Importanti informazioni di Sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fate riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete l'apparecchio all'umidità o all'acqua. Non posizionate contentitori d'acqua, ad es. vasi, sull'unità.

Evitare che cadano oggetti all'interno del cabinet. Se l'apparecchio è stato esesto all'umidità o un oggetto è caduto all'interno del cabinet, staccate il cavo di alimentazione alla presa. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attendamente tutte le istruzioni prima di collegare l'apparecchio alla rete di alimentazione ed utilizzato. Conservate questo manuale per agli riferimento futuro alle istruzioni di sicurezza.

Seguire attendamente tutte le awertenze e le informazioni sulla sicurezza cont∉nute in queste istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d'uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

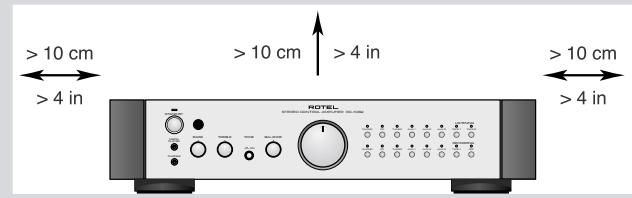

Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto. Non posizionate l'apparecchiatura su un dato, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è positizzato in una libreria o in mobile apposto, fate in modo che ci sua abbastanza spazio attorno all'unità per consentire un'adeguata ventilazione e raffreddamento.

L'unità dovrebbè essere posta lontano da fonti di calorie come caloriferi, termoconverttitori, stufe, o altri apparecchi che producono calorie.

L'apparecchiatura deve essere collegata esclusivamente ad una sorgente di alimentazione elettrica del tipo indicato sul pannello posteriori dell'unità.

Collegate l'unità alla presa di alimentazione solo con il cavo che viene fornito in dotazione o con uno equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercate di eliminare la messa a terra o la polarizzazione. Non utilizzate prolonghe.

Non fate passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato ad angoli acuti, esposto al calore o danneggiato. Fate particolare attenzione al posizionamento del cavo di alimentazione all'altezza della presa e nel punto in cui esce alla parte posteriore dell'apparecchio.

Per scollegare completeness il prodotto dall'alimentazione, è necessario scollegare fisicamente il cavò di alimentazione dalla presa, che dovrebbe essere sempre facilemente accessibile.

Il cavo di alimentazione dovrebbe essere scollegato alla presa quando l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.

L'unità dovrebbe essere collegata ad una presa di alimentazione dotata di messa a terra.

L'appareciatura non deve più essere utilizzata, deve essere disattivata immediatamente e fatta ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti, o del liquido è stato versato nell'apparecchio.
  L'appareciatura è stata esposta alla pioggia.
• L'apparecchiatura non sembra funzionare in modo normale.
  L'apparecchiatura è caduta, o è stata danneggiata in quale modo.

Utilizzate cavi per i diffusori isolati in Classe 2 per assicurare un isolamento adeguato e limitare eventuali rischi di shock elettrico.

Posizione l'unità su una superficie pianà abbastanza robusta da所提供tarne il peso. Non posizione l'unità su un mobile con ruote poiché potrebbe cadere.

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA, NON APRIRE

AVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato,除去 tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolo di folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompaniesna il prodotto.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il significo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in attemperanza a queste direttive.

Qesto simbolo indica che questo prodotto è doppiamente isolato. Non è necessario il collegamento della messa a terra.

#

1: Controllie connessioni 3
2: Telekomando RR-AT97 3
3: Collegamenti di ingresso ed uscita 4

Important informazioni di Sicurezza.... 36

Alcune parole sulla Rotel 37

Per Comincare. 37

Alcune precauzioni 37
Posizionamento 37
Cavi 38

Telecomando RR-AT97 38

Sensore telecomando 38

Alimentazione AC e comandi 38

Alimentazione AC 38
Interruftore STANDBY 38
Interruttof ON/OFF del telecomando A 38
Indicatore STANDBY 38

Collegamenti di segnale in ingresso

15 e 16 38

Ingressi a livello di linea 16 38
Selettore dell'ingresso Phono 39
Ingresso Phono 15 e collegamento
a terra 14 39

Collegamenti del registraratore 17 39

Connessioni delle uscite 19 39

Uscite Trigger 12V 23 39

Ingressi ed uscite IR 39

Ingresso del commando esterno 39
Uscita IR 21 39

Uscite Trigger 12V 39

Computer I/O 18 39

Uscita per cuffie 11 40

Ingresso Media Player 12 40

Controllia audio 40

Controll del volume e C 40
Tastomute 40
Selettore Balance 40
Interruttore Tone 6 40
Controlli Bass e Treble 45 40
Tasti di selezione Listening 40
Tasti di selezione Recording 40

Controllo di altri componenti 40

Funzioni CD 40
Funzioni DVD 41
Funzioni Tuner 41

Risoluzione dei problemi 41

L'indicatore Standby Power non sua accende 41
Sostituazione del fusabile 41
Nessun suono 41

Caratteristica tecniche. 41

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 45 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirne prodotti eccezionali, indipendente neloro costo,agli audiofili ed amanti della musica è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto ogni nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti nella Rotel stessa.

La fama di Rotel è stata costruita grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica agli giorni. I loro commenti confirmano l'obiettivo della società - La ricerca di un appearechio che sia musicale, affidabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver scelto questo prodotto augurandovi molto ore di piacevole intrattenimento musicale.

Per Cominciare

Grazie per aver acquistato il preamplificatore stereo Rotel RC-1082. Se utilizzato in unsystema home theater o stereo di alta qualità, il vostro amplificatore Rotel vi permetterà digodere di molti anni di buona musica.

L'RC-1082 è un compone versatile di elevate prestazioni. Tutti gli aspetti del design sono stati ottimizzati per conservare la piena gamma dinamica e per riproduire ancè le più delicate sfumature musicali. L'RC-1082 ha uno stadio di alimentazione stabile e potente che comprende un trasformatore toroidale e condensatori slit-foil specificamente progettati alla Rotel. Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all'RC-1082 di riproduire i segnali audio più impegnativi. Questo tipo di design è più costoso da produrre, ma è migliorere per la riproduzione musicale.

Abbiamo progettato le schede dei circuiti stampati (PCB) secondo la teoria Symmetrical Circuit Traces. Ciò garantisce una più fedele riproduzione della musica ed un mantenimento più preciso del tempo. Nellesezioni più critiche del percorso del segnale vengono utilizzate resistenze a film metallico e condensatori in polistirene o polipropilene. Tutti gli aspetti di questo progettto sono stati studiati con lo scopo finale di ottenerà la più fedele riproduzione sonora.

L'RC-1082 dispone di uno stadio phono di elevata qualità, derivato dai preamplificatori top di gamma Rotel, I'RHQ 10, che più essere utilizzato con fonorivelatori sua magnete mobile (MM) che a bobina mobile (MC). Questo evidenza il nostro impegno verso il vinile, ed il nostro interesse nel riproduire al meglio la musica.

Le principali funzioni dell'RC-1082 sono simplici da impostare e utilizzare. Se avete già esperienza con altri sistemi stereo, non dovreste incontrare alcuna dificoltà. Collegate simplicamente i componenti da abbinare ed ascoltate la musica.

Alcune precazioni

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di installmentazione di base, fornisce una valida informazione sulle varie configurazioni del RC-1082 ed altri informazioni generali che vi aiuteranno a sfruttare al meglio il vostro sistema. Siete pregati di mettervi in contatto con il vostro rivenditore autorizzato Rotel per eventuali dati o dubbi. Inoltre, tutti non della Rotel saremo lieti di rispondere a qualsiasi vostra domanda e commento.

Conservate la scatola di imballo ed il materiale di protezione accluso del RC-1082 per eventuali necessità future. La spedizione o lo spostamento del RC-1082 in qualsiasi altri contentitore che non sia l'imballo originale potrebbe causare seri danni al prodotto.

Compilate e spedite il tagliando di garanzia accluso con l'RC-1082. Conservate la ricevuta d'acquisto originale. E' la prova di acquisto del prodotto contente la data di acquisto, che vi servira nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che lavorano con segnali a basso livello,anche l'RC-1082
puo essere condizionato da agenti esterni
nell'ambiente in cui viene utilizzato. Evitate di appoggiare l'RC-1082 sopra ad altri

componenti o di fare passare i cavi di segnale audio vicino ai cavi dell'O alimentazione. Questo ridurà al minimo il verificarsi di interferenze o disturbi. Vi raccomandiamo di installare l'RC-1082 in mobili progettati per accogliere componenti audio. Questi mobili sono progettati per ridurre od eliminare le vibrazioni che possono influire negativamente sulla qualità sonora. Chiedete consiglio al mystro rivenditore autorizzato Rotel sui complementi d'arredo dedicatiagli appearecchi audio e su come effettuare una corretta installmente dei componenti audio.

Cavi

Assicuratevi sempre di mantenere separati i cavi di alimentazione dai cavi di segnale digitali e quelli di segnale audio standard nel cablaggio del vostroSYSTEMA. Questo ridurà la possibilità di un'interferenza e disturbo fra i cavi di alimentazione o i cavi digitali. L'utilizzo di cavi schermati di alta qualità, contribuire ancche ad evitare disturbi od interferenze che potrebbero influire sulla qualità sonora del vostroSYSTEMA. Per maggiori dettagli in merito contattate il vostro rivenditore autorizzato Rotel, che saprà consigliarvi i migliorari cavo per il vostroSYSTEMA.

Telecomando RR-AT97

Alcune funzioni possono essere attivate sua con i controlli sul pannello frontale, sia con il telecomando RR-AT97 fornito in dotazione. L'RR-AT97 può essere utilizzato per controllare diverse funzioni di altri componenti Rotel. Vai alla sezione "Controllo di altri componenti" si quello manuale per maggiori dettagli.

La maggior parte delle funzioni del telecommando RR-AT97 duplicano i controlli posti sul pannello frontale. In quello manuale le funzioni del telecommando vengono illustrate nella stessa sezione dei controlli del pannello frontale. I numero all'interno di riquadri grigi, come ad es. 1, si riferiscono alle illustrazioni delle connessioni e dei controlli sul pannello frontale e posteriori. Vedi la Figura 1 a pagina 3. Le lettere all'interno di cerchi grigi, come ad es. A, fanno riferimento all'illustrazione del telecommando RR-AT97. Vedi la Figura 2 a pagina 3.

Sensore telecomando 3

Il sensore del telecomando si trovava alla destra del connettore per le cuffie sul pannello frontale, e riceve i segnali IR (infrarossi) provenienti dal telecomando. Non coprite il sensore. Deve essere libero da ostacoli altrimenti il telecomando non funzionera correttamente. Il funzionamento

del Sensore più agli non essere corretto se è esesto a luce troppo forte, come ad esempio i raggi diretti del sole. Inoltre il telecomando potrebbe non funzionare correttamente se le batterie sono scariche.

Alimentazione AC e comandi

Alimentazione AC 2

NOTA: L'RC-1082 si attivera automaticamente appena viene collegato il cavo di alimentazione alla presa di rete AC. Assicuratevi di impostare il controllo del Volume al minimo (completamente in senso antiorario) prima di collegare il cavo di alimentazione.

Inserite il cavo fornito in dotazione nel connetore AC Input sul pannello posteriore dell'unità. Dopoe che avrete terminato di effettuare tutti i collegamenti inserte il cavo alla presa di rete AC.

Sarebbe meglio collegare l'RC-1082 diretta-mente ad una presa di rete con messa a terra. Non usate prolonghe. Potete eventually utilise alla ciabatta a prese multiple che sua (cosi come la presa a cui verrà collegata) in grado di gestire la corrente richiesta dal l'RC-1082 e dagli altri componenti collegati adessa.

Il vostro RC-1082 è configurato alla fabbrica per funzionare alla tensione di alimentazione appropriata del paese in cui l'avete acquistato (120Volt AC o 230V AC con una Frequenza di linea di 50Hz o 60Hz). La tensione di alimentazione AC impostata è individata su un adesivo posto sul retro del vostro appearecchio.

NOTA: Nel caso in cui dobbiate spostare il vostro RC-1082 in un'alto paese, è possibile configurarlo per l'utilizzo con una tensione differente. Non tentate di effettuare但这a operazione da soli, l'apertura del cabinet del RC-1082 potrebbe esporvi a tensioni pericolose.Consultate un tecnico autorizzato o il servizio assistenza Rotel per maggiori informazioni.

Il cavo di alimentazione dovrebbe essere scollegato alla presa se l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo, ad esempio se andate in ferie (consigliabile per tutti i nostri componenti audio e video).

Interruttore STANDBY Interruttore ON/OFF del telecomando A Indicatore STANDBY 2

L'interrutto STANDBY 1 è posizionato sul lato sinistro del pannello frontale. Quando l'RC-1082iene collegato alla presa di rete per la prima volta, sare subito in modalità "operativa" e l'indicatore Standby 2 sare illuminato.

Si illuminerannoanchegliindicatoriosopraai tasti di ingresso Listening e Recording 910 selezionati.Premete nuovamente l'interruttore Standby sul pannello frontale, o il tasto "Off" sul telecomando,per riportare l'RC-1082 alla modalità"standby".

NOTA: L'RC-1082 si attivera automaticamente appena viene collegato il cavo di alimentazione alla presa di rete AC. Assicuratevi di impostare il controllo del Volume al minimo (completamente in senso antiorario) prima di collegare il cavo di alimentazione.

Collegamenti di segnale in ingresso 15 e 16

[Vedi figura 3.]

L'RC-1082 dispone di normali connettori RCA per tutti gli ingressi.

NOTA: Per prevenire scariche nei diffusori che potrebbero danneggiarli, assicuratevi che il sistema sua spento quando effettuate qualsiasi collegamento di segnale.

Ingressi a livello di linea 16

Gli ingressi CD, Tuner e Aux dell'RC-1082 sono ingressi "a livello di linea". Servono per collegare le uscite analogiche di componenti come lettori CD, lettori DVD, registratori di dischi video, sintonizzatori audio o video, o VCR.

I canali destro e sinistro, chiaramente indicati con serigrafie sul pannello posteriore, dovrebbero essere collegati ai corrispondenti canali della sorgente. I connettori RCA del canale sinistro sono bianchi, i connettori del canale destro sono rossi. Utilizzate cavi RCA di alta qualità per collegare le sorgenti in ingresso all'RC-1082. Chiedete al vostro rivenditore autorizzato Rotel per avere un consiglio sui cavi più appropriati da utilizzato.

Selettore dell'ingresso Phono 13

L'ingresso Phono è dedicato esclusivamente al collegamento di testine a magnete mobile (MM) o bobina mobile (MC), ed è incompatible con altri componenti con ingresso a livello di linea. Impostate il selettore dell'ingresso Phono in base al tipo di testina che state utilizzato. Lasciate il selettore sulla posizione esterna per una testina MM; premetelo se utilizzato una testina MC.

Alcuni fonorivelatori MC ad alto livello di uscita sono progettati per funzionare in posizione MM. Se siete in dubbio sulla corretta impostazione da utilizzato, verificate sul manuale istruzioni del vostro fonorivelatore i valori di tensione di uscita e dell'impedenza di ingresso necessaria. L'ingresso Phono ha una impedenza di ingresso pari a 47 Kohme 2.5mV di sensilità in posizione MM; ed una impedenza di ingresso di 100 ohm ed una sensilità di 0.25mV in posizione MC. Se anche in quello caso siete in dubbio sulla corretta impostazione da utilizzato, contattate il vostro rivenditore autorizzato Rotel.

Ingresso Phono 15 e collegamento a terra 14

Inserite il cavo proveniente dal giradischi nei relativi ingressi phono destro e sinistro. Se il giradischi dispone di un cavo da collegare a "massa", Collegateo al terminale a vite alla sinistra degli ingressi Phono. Eviterà l'insorgere di ronzii e rumori.

Collegamenti del registraratore 17

Gli ingressi e le uscite Tape 1 e Tape 2 sono essere collegate a qualsiasi apparecchio di registrazione/riproduzione che accetti segnali standard di ingressso e di uscita di livello di linea analogici. Generalmente si trattare di un registratore a cassetta convenzionale.

Quando collegate un registraratore all'RC-1082 ricordate che le uscite del registraratore devono essere collegateagli ingressi tape dell'RC-1082.Allo stesso modo le uscite tape dell'RC-1082 devono essere collegate agli ingressi del registraratore.Come per altre sorgenti assicuratevi di collegare i canali destro e sinistro di agli appearechio al giusto canale sui componenti abbinati. Utilizzate cavi di collegamento di alta qualita per evitare una perdita della qualità sonora.

Connessioni delle uscite 19

La maggior parte dei connettori di uscita RCA sono compatibili con la maggior parte degli amplificatori di potenza. Come sempre, utilizzate cavi di alta qualità ed assicuratevi di rispetto la polarità degli ingressi/uscite quando collegate l'RC-1082agli amplificatori.

NOTA: L'RC-1082 ha due coppie di uscite RCA. Il secondo set di uscite può essere utilizzato per pilotare un secondo amplificatore di potenza o per inviare un segnale ad un ulteriori processore esterno.

Uscite Trigger 12V

Alcuni componenti audio sono essere attivati/disattivati automaticamente quando ricevono un "segnale" di attivazione di 12V. Le uscite Trigger 12 Volt dell'RC-1082 forniscono il segnale richiesto. Collegate i componenti compatibili al RC-1082 con un cavo standard con connettori da 3.5mm . Quando l'RC-1082 vieneesso in modalità Standby il segnale trigger viene interrotto, ed i componenti daesso controllati vengono disattivati.

Ingressi ed uscite IR

Ingresso del commando esterno 20

Questo mini-jack da 3.5mm (contrassegnato EXT REM IN) riceve codici di controllo da ricevitore a raggi infrarossi standard (Xantech, ecc.) collocate nella stanza d'ascolto principale. Questa caratteristica è utile quando l'apparechio viene installato in un cabinet e il sensore del pannello anteriore è coperto. Contattate il vostro rivenditore autorizzato Rotel per informazioni su ricevitori esterni e il corretto cabaggio di una presa adatta all'alloggiamento del mini-jack.

NOTA: I segnali IR dalla presa EXTERNAL REMOTE IN possono essere riprodotti verso le sorgenti usando emettitori IR esterni o collegamenti via cavo dai connettori IR OUT.

Uscita IR 2

Le uscite IR OUT 1 e 2 inviano segnali IR ricevuti sull'ingresso EXTERNAL REM IN ad un emettitore IR posizionato di fronte ad un componente sorgente o ad un'alto componete Rotel dotato di ingressi IR sul pannello posteriori.

Questa caratteristica vi permette di utilizzare i segnali IR per controllare componenti anche quando i loro sensori IR sono coperti,

ad esempio se installati in mobili o cabinet dedicati.

Per maggiori informazioni sui sistemi di ripetizione IR fate riferimento al vostro rivenditore autorizzato Rotel.

NOTA: Il connettore EXT REM IN che trovate vicino a quosti connettori delve essere utilizzato con un sensore esterno IR che duplica il sensore IR del pannello frontale, poszionato nella zona principale.

Uscite Trigger 12V

Diversi amplificatori Rotel possono essere attivati/disattivati automaticamente quando ricevono un "segnale" di attivazione di 12V. Le uscite Trigger 12 volt dell'RC-1082 fornisco il segnale richiesto. Quando I'RC-1082 viene attivato, viene inviato all'amplificatore un segnale 12V DC per attivarlo. Quando I'RC-1082 vieneesso in modalità STANDBY il segnale trigger viene interrotto, e I'amplificatore viene disattivato.

Perutilizzarequesta funzione,collegateuna delle uscite12VTRIGGERTOUT del RC-1082 all'ingresso trigger 12V dell' amplificatore Rotel,utilizzando un cavo dotato di connet torida 3.5mm su entrambi i capi. Il segnale +12V DCviene emesso alla "punta" del connettore.

NOTA: Il segnale trigger 12V numero "1" viene disattivato quando vengono inserte le cuffie nell'apposito connettore sul pannello frontale. Vedi la sezione Uscita per cuffie.

Computer I/O 18

L'RC-1082 più essere controllato da un computer dotato di software per il controllo audio. Questo controlo viene effettuato inviando codici di controllo, normalmente inviati tramite il telecomando RR-AT97, dal PC all'unitàattraverso collegamento via cavo.

L'ingresso COMPUTER I/O sul pannello posteriori dell'unità permette di effettuire la connessione necessaria, utilizzando un cavo con connettore standard RJ-45 modulare da 8-pin, come ad esempio quelli comunamente utilizzati per il cablaggio di reti UTP Ethernet 10-baseT.

Per ulteriori informazioni in merito ai collegamenti, al software da utilizzato, ed ai codici

di controlo del RC-1082 rivolgetevi al vostro rivenditore Rotel.

Uscita per cuffie

L'uscita per le cuffie vi permette di collegare una cuffia per un ascolto in privato. Questa uscita ospita un connettore standard stereo da 1/8'' . Se le restre cuffie hanno un connettore da 1/4'' avrete bisogno di un adattatore, per maggiori dettagli in merito rivolgetevi al vostro rivenditore autorizzato Rotel.

NOTA: Inserendo la cuffia non si interrompe il segnale alle uscite dei diffusori. L'amplificatore di potenza continuerà a ricevere il segnale ed i diffusori continueranno a riproduire la musica. Comunque, il segnale di attivazione 12V dall'uscita trigger 12V numero "1" viene disattivato quando ven-gono inserte le cuffie nell'apposto connet-tore sul pannello frontale. (L'uscita trigger 12V numero "2" rimane attiva.) Percio, se il vosstro sistema è configurato per utilizzato l'uscita Trigger 12V numero "1" per attivare e disattivare l'amplificatore, inserendo le cuffie automaticamente verrà disattivato l'amplificatore.

Ingresso Media Player

Sul pannello frontale del RC-1082 è disponibile un ingresso stereo da 3.5mm (1/8") per il collegamento di un "Media Player", selezionabile dai tasti di ingresso Listening AUX3.

Potete collegare a quello ingresso un registrazione a cassette portatile stereo, unlettore CD o un qualsiasi riproduuttore su hard disk. Se il dispositivo che collegate haQLsta uscitaattraverso I'uscita cuffie, dovrete regolare ilvolume dallettore stesso per sentireI'audio. Se il suono dovesse risultare basso e distortobabbassate il volume sullettore; se il suono èmolto fobleanche se aumento il volume delRC-1082 al massimo,regolate con cautela ilvolume sullettore.

NOTA: quando il connettore (mini jack) da 3.5mm viene inserito nell'ingresso Media Player, l'ingresso AUX3,ippo sul pannello posteriore,viene disattivato.Tagliendo il connettore da 3.5mm dall'ingresso Media Player I'ingresso AUX3 ritornera attivo.

Controlli audio

Controllo del volume e C

Il controlo del volume ⑥ sul pannello frontale permette di aumentare o diminuire il volume di entrambi i canali dello stesso momento. Ruotatelo senso orario per aumentare il volume, in senso antiorario per diminuirlo; o utilizzate i tasti ^+ e- sul telecomando RR-AT97 per alzare o per abbassare il volume.

Taste mute

Solo telecomando

Per azzerare temporaneamente il volume delsystema premete il pulsante MUTE sul telecomando.Premete nuovamente il pulsante per ritornare al livello di volume precedente. Il LED sul selettore del volume lampeggia quando I'audio è in mute.

NOTA: La modalità mute più essere disastivataanche agenda sui controlli del volume.

Selettore Balance 7

Il selettore Balance controlling il bilanciamento sinistro/destro del suono in uscita. Normalmente il selettore dovrebbe rimanere nella posizione centrale. In alcune situazioni, ad esempio quando la posizione dell'ascoltatore non è perfettamente al centro dei diffusori, cui essere necessario regolare il bilanciamento dei canali sinistro/destro. Muovendo la manopola in senso anti-orario si sposterà il Campo sonoro sul canale sinistro. Ruotando inceve la manopola in senso orario il suono si sposterà sul canale destro.

Interruttore Tone 5

Quando l'interruttore Tone è in posizione "Off" (posizione esterna) i circuiti di controllo dei bassi e degli alto vengono esclusi per garantire la più elevata integrità del segnale. Lasciate l'interruttore dei Toni in posizione "Off" sino a quando non voete utilizzato i controlli dei Toni. Premete l'interruttore Tone per regolare i controlli dei Toni.

Controlli Bass e Treble 4 5

Quando I'interrutto dei toni è premuto, ruotando i controli Bass e Treble (bassi ed alto) si regola il bilanciamento dei toni. Ruotate i controli in senso orario per augmentare I'uscita dei bassi o degli alto. Ruotate i controli in senso antiorario per diminuire l'uscita dei bassi o degli alto.

Unsystema hi-fi di elevate prestazioni produc un suono estremamente naturale alla sua regolazione, o con piccole regolazioni, dei

controlli di tono. Utilizzate questi controlli solo se strettamente necessario. Fate particolare attenzione quando aumento il valore dei toni (rotazione in senso orario). Questo aumento la potenza d'uscita in gamma Bassa o alta, aumento il carico sui diffusori e sull'amplificatore.

Tasti di selezione Listening

B

Premete uno dei tasti Listening per selezionare i segnali d'ingresso che vanno alle uscite principali ed all' amplificatore di potenza - o, più semplicitamente, la sorgente da ascoltare.

Tasti di selezione Recording

Premete uno dei tasti Recording per selezionare il segnale d'ingresso che va alle uscite di registrazione. Quando non state registrando premete il tasto Off, quello limitera le possibilità di interferenze da altri componenti delsystema.

Disporre di un selettore per l'ascolto e per al registrazione aggiunge un notevole grado di flessibilità nell'utilizzo del RC-1082. Per esempio selezionando la sorgente CD con il selettore Recording e Tuner con il selettore Listening, potrete registrar un CD su una cassetta quando ascoltate la radio.

Se avete un registraratore a cassette a tre testine, o un registraratore DAT, potrete effettuare simultaneamente le operazioni digettura e scrittura; potete monitorare le vostre registrazioni impostando il selettore LISTENING su TAPE 1 o TAPE 2.

NOTA: Se volete duplicates una registrazione da un registraratore ad un'alto, la sorgen-te deve essere collegataagli ingressi/uscite Tape 1.Premete il tasto Tape 1 del selettore Recording.Collegate il registraratore del segnaleagli ingressi/uscite Tape 2.

Controllo di altri componenti

Oltre a controllare diverse funzioni del RC-1082, il telecomando RR-AT94 più essere utilizzato per controllare le funzioni base di alcuni altrilettori CD,lettori DVD e sintonizzatori AM/FM Rotel.

Funzioni CD

I tasti PLAY, STOP, PAUSE, TRACK, RANDOM, ed i tasti NUMERICI (0 - + 10) posso n o controllare moltilettori CD

Rotel,ippo che è stato premuto il tasto CD nella sezione Listening sul telecommando.

Funzioni DVD

I tasti PLAY, STOP, PAUSE, TRACK e RANDOM sono controllare ilettori DVD Rotel, dopo che è stato premuto il tasto AUX1 nella sezione Listening sul telecomando.

Funzioni Tuner

I tasti BAND, TUNING , ed altri tasti di sintonizzazione (PTY, TA, TP, ecc...), possono controllare i sintonizzatori Rotel, dopo che è stato premuto il tasting TUNER nella sezione Listening sul telecomando.

NOTA: Di default, l'RR-AT97 può controllare i sintonizzatori Rotel RT-1080/RT-961/RT-955. Il telecomando può essere riprogrammato per controllare il sintonizzatore RT-940AX. Questa programmazione devesecssere effettuata solo una volta:

Per programmare il telecomando per il RT-940AX: Premete simultaneamente i tasti ON e 2.

Per programmare il telecomando per il RT-1080/RT-961/RT-955: Pre-mete simultaneamente i tasti ON e 1.

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non effettuati a dovere o sbagliati, o impostazioni di controllo errate. Se ris contrate problemi, isolate l'area interessata, verificate le impostazioni degli appearecchi, determinate la causa del problema ed apporte le necessarie correzioni. Se non siete in grado di fare funzionare il RC-1082, prendete spunto delle indicazioni sulla riportate:

L'indicatore Standby Power non sua accende

L'indicatore Standby Power dovrebbe illumina rsigni volta che I'RC-1082 è collegato alla presa di rete. Se non si accende controllate la presa di alimentazione con un altri appearechchio elettrico, come ad esempio una lampada. Assicuratevi che la presa di alimentazione in uso non sia controllata da un interrottore che possa essere stato disattivato.

Sostituzione del fusibile

Se un'alto appearecchio elettrico funziona una volta collegato alla presa di rete, ma la spia di Standby continua a non illuminarsi quando l'RC-1082 è collegato alla presa di rete, significica che potrebbe essersi bruciato il fusibile di protezione interno. Se ritenete che ciò possa essere successo, contattate il vostro rivenditore Rotel perindicazioni sulla sostuzione del fusibile.

Nessun suono

Controllate la sorgente di segnale per verificare che stia funzionando correttamente. Assicuratevi che i cavi dalla sorgente di segnaleagli ingressi dell'RC-1082 siano collegati correttamente. Verificate che il selettore Listening sa impostato sull'ingresso correto. Controllate che l'amplificatore di potenza sua alimentato e che funzioni correttamente. Controllate tutti i cavi di collegamento tra I'RC-1082 e I'amplificatore di potenza, e tra I'amplificatore ed i diffusori.

Caratteristiche tecniche

Distorsione armonica totale (20-20kHz)	<0.004%
Distorsione di intermodulazione (60Hz:7kHz, 4:1)	<0.004% ad 1V di uscita
Sensibilità d'ingresso/ Impedenza
Phono (MC)	250 μV/100 ohm
Phono (MM)	2.5 mV/47 Kohm
Ingressi linea	150 mV/220 kohm
Sovraccarico Phono (MC/MM)	16 mV/ 160mV
Sensibilità uscita/Impedenza	1V/100 ohm
Risposta in frequenza
Ingresso Phono	20Hz - 20KHz, ± 0.2dB
Ingressi livello di linea	4Hz - 100kHz, ± 0.5dB
Rapporto S/N (Pesato "A"IHF)
Phono – MC/MM	70 dB/75 dB
Ingressi livello di linea	100dB
Alimentazione
versione USA	120 Volt, 60 Hz
versione Europea	230 Volt, 50 Hz
Assorbimento	15 W
Assorbimento in standby	2.5 W
Dimensioni (L x A x P)	432 x 92 x 344 mm
	17 x 3 5/8 x 13 9/16"
Peso (netto)	7.5 Kg, 16.53 lbs

Tutte le caratteristiche sono esatte al momento della stampa.
Rotel si riserva il diritto di apportare miglioramenti alla cun preavviso.
