GEBRUIKSAANWIJZING MCD 580 JBSYSTEMS LIGHT

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

EIGENSCHAPPEN

• Volledige MP3 weergave (max. 999 MP3-files / 255 Mappen per CD)

MPEG1 layer3 (32 + 44,1 + 48kHz)
MPEG2 layer3 (16 + 22,05 + 24kHz)
MPEG2.5 layer3 (8 + 11,025 + 12kHz)

• Ondersteunt zowel de CBR als de VBR transmissiesnelheden.
  Leest CD-DA, CD-R, CD-RW
• Antishock geheugen van 10 seconden
• Seamless loop
• Instant start
• Frame opzoeking tot op 1/75sec, eveneens met MP3 files
• Pitch bereiken: +/-8% +/-12% +/-16%
• Pitch regeling via jog viel of toetsen voor een perfecte mix
• Fader start, fader stop, (back cue),
• Auto cue functie(-48dB)
• Frame opzoeking (1/75sec)
  4-verschillende zoeksnelheden
• Keuze:tussenverstreken, resterende of totaal resterende tijdsweergave
• Pitch weergave.
• Weergave van één nummer of continu
• Relay functie: voor een afwisselende weergave van beiden CD spelers
• digitale S/PDIF uitgang via RCA/cinch
• Transportbeveiling van 60 seconden
• Geprogrammeerde weergave van 20 nummers

VOOR DE INGEBRUIKNAME

Controer of de volgende onderdelen in de verpakking zitten:

CD spelER
- Controller
- Handleiding
- 2 cinch labels
- 1 mini-DIN8 kabel
- Een paua mono 3.5mm jack kabels voor de fader starts

WAARSCHUWING: Om het risico op elektrucitie zoveel mogelijk te vermiijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die sich in een gewljbene driehoek befindt is bedoeld om u te wijzen op het gebruik of de anwezigheid van nicht-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebelt om een risico van elektracutie in te houden.

Het uitroepteken binnen de geldijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbool betekent: Klasse II apparaten

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen waren het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaatuitsuitluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten bevuld met water, zoals bv. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt,要去 het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rondon dit apparaat om een goede koeling toe te lately is 5cm .
• Trek altijd de stekker uit wonneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort altiq in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het lichtnet gezegehen!
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEAANWIJZINGEN:

• Hetplaatsen en het gebruiken van het toestel tijdens Lange periodes in de nabijheid van warmtebronnen zoals versterkers, spot's, enz. zullen de prestaties van het toestel negatif beinvloeden en+kunnen het toestel zichs beschadigen.
• Wonneer het toestel ingebouwd is in een cabine of een flight case moet u er wel voor zorgen dat het toestel goed geventileerd worden, zodenig dat de warmte die het toestel ontwikkeld gezevacuereerd worden.
• Om condensvorming te voorkomen na het transport moet u het toestel de tijd latent om zich aan te passen aan de omgevingstempoatuur, vooral als het toestel vanuit een koele plaatns aan een warmere ruimte overgeplaatst worden. Condens verhinder soms de goede werkung van het toestel.
• Wees voorzichtig in de keuze van deplaats waar u het toestel wilt installereren. Vermijdt de nabijheid van warmtebronnen. Vermijd ondergronden die onderhevig zich aan trillingen of stoffige en vochtigeplaatsen.
• De CD speler werkt normal op oppervlakken met een helling van maximum 15^ .
• Wees vier voorzichtig met het manipuleren van CD's, raak ze nooit aan met natte of vuile handen.
• Vuile CD's要去 erst gereinigd worden met een hiervoar special ontworpen doek en reinigingsproduct.
• Gebruik nooit zwaar beschadigde CD's (gekrast of verrormd) Zij hunnen uw toestel beschadenigen.
• Om brand en elektrocutie te vermijden mag u dit toestel nooit blootstellen aan regen of vocht.
• Om elektrocutie te vermijden mag u nooit het deksel van het toestel openmaken. Wendt u tot uw dealer als er zich een probleem voordoet.
• Plaats nooit metalen voorwerpen of mors nooit vloeistoffen in het toestel. Elektrocutie en een slechte werkking hunnen hieruit resulteren.
• Deze CD spelier is uitgerust met een halgeleidende laser. Om van uw muziek te genieten dank zij een normale werkung van het toestel is het aangeraden om uw toestel te gebruiken in een ruimte met een temperatuur tussen 5^ en 35^ .
• De CD speler mag door niemand geregold of hersteld worden, uit gezonderd door een ervaren technicus.
• Dit toestel kan storingen veroorzaken bij radio en televisioneontvangst.

REINIGEN VAN DE CD SPELER:

Reinig het toestel met een zacht,lichtjes bevochtigdoek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadenigen.

AANSLUITINGEN

• Verbind de mini-DIN8 kabels:tussen de controller en de CD speler
• Gebruik de meegeleverde cinch kabels om de audio uitgangen van de CD speler te verbinden met de CD of Line ingangen van uw mengtafel.
• Verbind eveneens de fader start kabels indien uw mengtafel voorzien is van fader start ingangen. (Synq® of Pioneer® compatibel)
• Verbind de voedingskabel.

CONTROLE EN FUNCTIONS

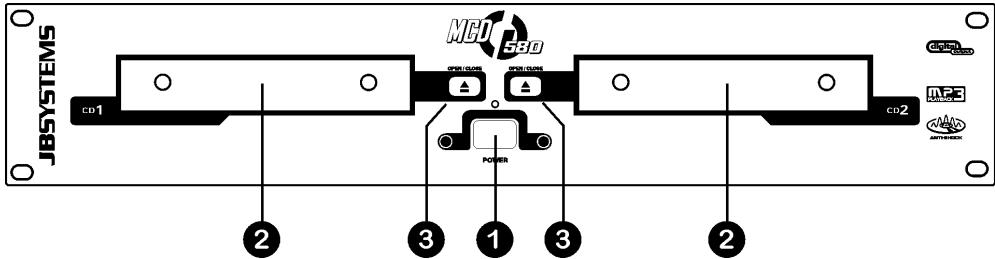

MAIN UNIT

1. POWER ON/OFF switch: schakelt de MCD580 aan en UIT.
2. CD LADER: gelebruik de OPEN/CLOSE toetsen om de lader te openen en leg een CD in de lader. Druk nogmaals op de toets om de lader waar te sluiten.
3. OPEN/CLOSE toets: druk op deze toets om de CD lader te openen en te sluiten. Deze toeelsen zich nicht bruikbaarijdens het lezen van een CD. Als de lade opengelaten worden dan za alles deze na 60sec. automatisch sluiten, om schade te voorkommen.

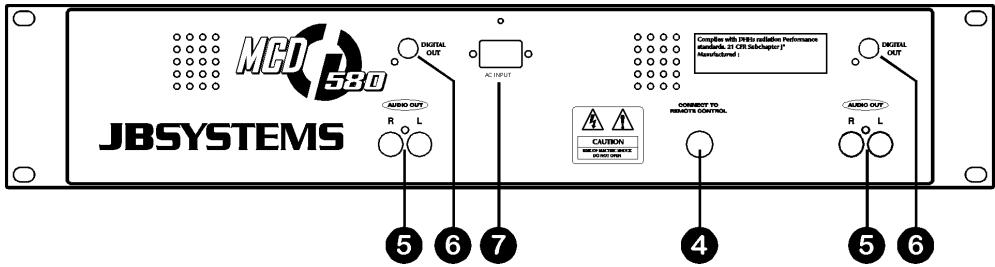

1. CONTROL aansluiting: verbind denen aansluiting met de bedieningseenheid door middel van de bijgeleverdemini-DIN8 kabel.
2. AUDIO uitgangen: het audio signaal van de CD spelers worden maar deze aansluitingen gestuurd. Verbind deze uitgangen met de CD/line ingangen van uw mengtafel door middel van de bijgeleverde cinch kabels.
3. DIGITAL OUT aansluiting: Gebruik deze aansluiting om het digitale signal (S/PDIF formaat) maar een digitale versterker of digitale recorder (bvb. Mini disc) te sturen.
4. NETAANSLUITING: verbind het toestel met het net (230V AC) door middel van de bijgeleverde voedingskabel.

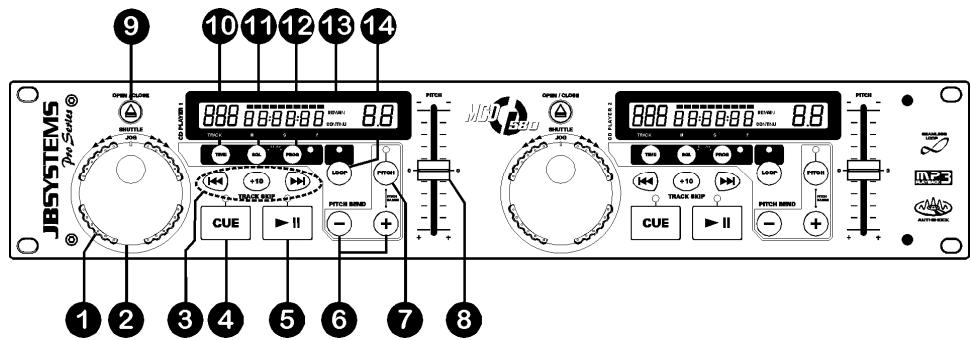

CONTROL UNIT

1. SEARCH WHEEL (BUITENRING): dit某种程度 4 voorwaartse en 4chterwaartse zoeksnelheden. Hoemeer U het某种程度 in een richting draait, hoe sneller U door de muziek heb een kunt zoeken.

2. JOG WHEEL (BINNENRING): Dit jog welt heeft 2 functies, afhankelijk van de modus waarin U werkkt.

3. Het jog viel kan gebruukt worden als een trage frame (1/75sec) zoeker als de CD speler in Pauze of in Cue stand staat. Om op die manieeur een niewu Cue punt in te stellen draait U in pauze stand aan het Jog viel tot U de gewenste positie gezonden hebt. Druk daarna op PLAY. Druk terug op CUE om maar het zonet ingestelde "CUE PUNT" terug te keren.

4. Terwijl een CD speelt kan men met het jog viel de snelheid tot +/-16% wijzigen. Draai het waar in wijzerzin om de snelheid doeen toe te nemen, draai in tegen wijzerzin om de snelheid doeen af te nemen. Hoe sneler men draait, hoe更是 de snelheid toe of afneemt. (Dit is een alternatif voor de pitch bend toetsen)

5. TRACK SEARCH toetsen: Deze toetsen worden gebruikt om een track te kiezen. Forward skip & back skip (vooraarts ofchterwaarts springen). Druk op de +10 toets om 10 tracks voorwaarts te springen.

6. CUE toets: Doorijdens de weergave op CUE te drukken, keert de CD speler onmiddelijktering ug hier het startpunt van de CD en zet zich waar in pauze stand. Als men dan terug op de CUE toets drukt za de weergave terug starten zolang men deze toets ingedrukt houdt. De CD speler keert bij het loslaten onmiddelijkoor aan waar zijn Cue punct. In Pauze stand (Play/Pauze LED knippert) kan men met het jog viel een newu startpunt kiezen. Als deplaats gezonden is, drukt U op de "PLAY/PAUZE" toets. Het neue "CUE" punct liqt nu vast. Druk daarna op Cue om maar dit punt terug te keren.

7. PLAY/PAUSE toets: Telkens U op de PLAY/PAUSE toets drukt gaat de CD speler over van spelen maar pauze en van pauze� spelen.

8. PITCH BEND toetsen (+/-16%): De sleinheid neemt toe zolang men op de "+"toets drukt. De sleinheid neemt af zolang men op de -toets drukt. Deze toetsen konnen gebruikt worden om de beat van beside CD spelers te synchroniseren.
9. PITCH toes: Deze toes dient om de Pitch Functionie an en uit te schaken. Als U het bereik van de snelheidsregeling wilt veranderen (+/- 8%, +/- 12%, +/- 16%), houd dan de PITCH toes ingedrukt en druk daarna op de PITCH BEND+ toes om uw keuze to make.
10. PITCH regelaar: Druk op de PITCH toets, de PITCH LED is aan. De slenlheid kan nu gewijzigd worden tot +/-16% door middel van de schuifregelaar. De slenlheid kan nicht gewijzigd worden als de PITCH LEDuit is.
11. OPEN/CLOSE (CD lader openen/sluiten): druk op deze toets om een CD te laden ofuit te werpen. Elke druk op de toets opent of sluit de CD lader.

NOTA: De lader zal nicht opengaan als de CD nog speelt, druk in dat geval eerst op de PLAY/PAUSE toets om de CD weergave te stoppen.

1. TIME toets: met de TIME toets kan U kiezenussen het aflezen van de verstreken tijd (elapsed), de resterendeijd van een track (remain), of de totale resterende tijd van de CD (total remain). (standard = remain)

2. SGL/CTN: U kan kiezen:tussen "single track mode" en "continuous play".

3. Single track: de CD spelier stopt op het einde van de track en wacht aan het begin van de volgende track.

4. Continuous play: de volledige CD kan beluisterd worden zonder onderbreking.

5. PROGRAMToets: het is möglichk om tot 20 nummers te programmeren op elke CD speler. Nadat u de nummers geprogrammeerd hebt zullen ze weergegeven worden in de volgorde waarin u ze

geprogrammeerd heb. U kunt ook de relay functie gebruiken om een voorgeprogrammeerde sequentie te make n de 2 CD spelers. Volg onderstaande stappen voor het programmeren van de sequentie:

• Druk één keer op de PROGRAM toets, de Led.gaat aan en het scherm geeft "-- P-01 00"weer.
• Kies het eerste nummer van uw sequentie en druk op de PROGRAMtoets. Het eerste nummer is geprogrammeerd, de display geeft "-- P-02 01" wee
• Kies het tweede nummer van uw sequentie en druk op de PROGRAMtoets. Het tweede nummer is geprogrammeerd, de display geeft "-- P-03 02" wee
• Ga verder met deze stappen tot u klaar bent.
• Druk nu eenvoudigweg op de "play/pauze" toets om de weergave van de sequentie te starten. Het eerste nummer van uw sequentie worden weergegeven toenwijl de display ** P-01" weergeeft

De geprogrammeerde sequentie worden continu weergegeven tot u het programme stopt door gedurende ongeveer 2 seconden op de PROGRAMtoets te drukken. De Led bij de PROGRAMtoets gaat uit en het programmageheugen is vrijgemaakt.

1. LCD DISPLAY: geeft alle functies wee, zie verder voor merer informatie.

2. LOOP Toets: worden gebruikt om de muziek in lusvorm waar te gehen, volg onderstaande stappen om een lus te make:

3. Controller of het nummer speelt.

4. Druk op de LOOP toets om het beginpunt van de Ius (loop) in te stellen: de Led begint te knipperen.
5. Druk terug op de LOOP toets om het eindpunt van de lus in te stellen: de Led is aan en de muziek begint te spelten in lusvorm.
6. Druk terug op de LOOP toets om de lusweergave te stoppen: de Led.gaat UIT.

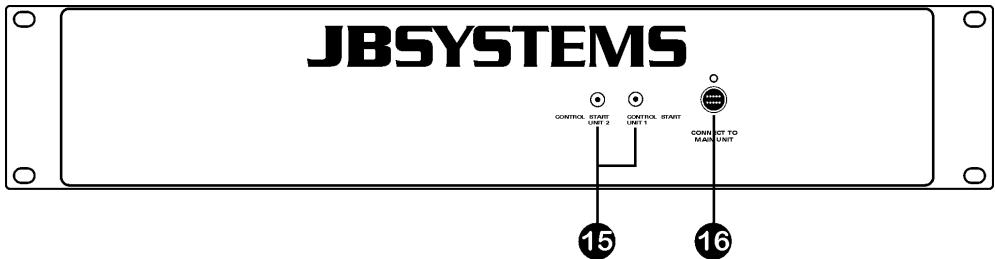

1. FADERSTART stekkers: Als U een mixer met fader start gebruikt,kest U de CD speler met de Control Out stekkers van de mengtafel verbinden.
   LET OP: stuur nooit stroom door deze aansluitingen. Deze uitgangen werkken enkel met Synq® en Pioneer®compatiblelemixers.
2. CONTROL aansluiting: verbind de CD speler hiermee door middel van de bijgeleverde mini-DIN8 kabel.

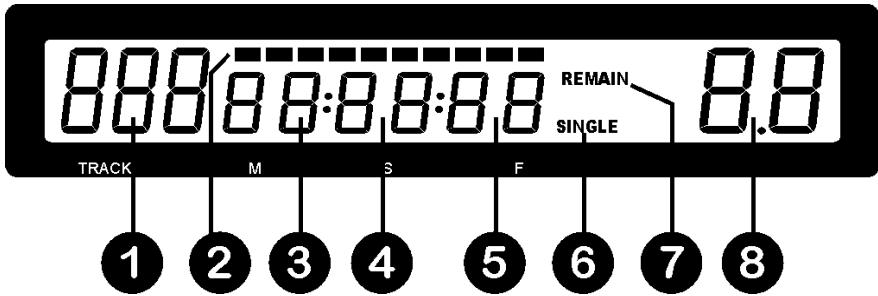

LCD DISPLAY

1. TRACK: Toontu welk nummer van de CD afgespeeld wordt.

2. TIME BAR: toont u ofwef de verstreken tijd, ofwel de resterende tijd, afhankelijk van de keuze die gemaakt ward door middel van de TIME toets. De Time Bar begint te knipperen aan het eind van elk nummer om de gebruiker te verwittigen dat de hoogste tijd is om tot de actie over te gaan.

3. MINUTE: Geeft de tijsdinformationatie van het lopende nummer weein "minutes".

4. SECOND: Geeft de tijsdinformationatie van het lopende nummer weer in "seconden".
5. FRAME: Geeft de tijsdinsformatie van het lopende nummer weer in "frames". (1 frame = 1/75st sec.)
6. SINGLE: verschijnt wanneer men gekozen heeft om slechts eén nummer te lezen. Wonneer Single nicht verschijnt, zal de CD spelier de volledige CD lezen zonder onderbreking. Deze functie worden ingesteld door middel van de SGL/CTN toets.
7. ELAPSED, TOTAL REMAIN: toont aan dat de tijd die weergegeven is op het scherm de verstreken tijd (elapsed), de totaal resterendeijd van de CD (total) of de resterendeijd van het nummer (remain) is.
8. PITCH DISPLAY: Shows the percentage change in pitch (speed) of the song.

HOE GEBRUIKEN ...

De meeste algemene functies worden uitgelegd in het voorgaande hoofdstuk "controle en functies" In dit hoofdstuk spreken we over de functies die wat meer uitleg nodig hebben.

- WEERGAVE van MP3 FILES:

De CD speler detecteert automatisch of de CD MP3 files bevat. De MCD580 kan verschillende MP3 formaten lezen, maar door beperkte display capacitieren konnen de ID3-tags (titel/artiest/...) nicht weergegeven worden. De CD mag tot 999 MP3- files bevatten, verspreid over maximum 255 mappings. Wanner de MP3-files gesorteerd zich in verschillende mappings, dan zal de MCD580 alle files weergeven alsof er geen mappings bestaan.

De MP3-files mogen de volgende file extensions bevatten:.mp3\~.MP3\~.mP3\~.Mp3

Controller in de technische eigenschappen welke MP3-files togetstaan worden.

- WEERGAVE van CD-R en CD-RW:

Naast gewone audio CD's kan de MCD580 eveneens CD-R's (CD recordable) en CD-RW's (CD rewriteable) lezen. Let er bij het branden van uw CD's wel op steeds de opties "disc at once" en "track at once" te gebruiken! Als u een multi sessie CD maakt, dan za enkel de eerste sessie gespeel worden:

O Als de eerste sessie in CD-DA is, dan kurz u alleen CD-DA nummers spelen.
- Als de eerste sessie in MP3 is, dan=kunt u alleen MP3 files spelen.

- SLEEP MODE:

De CD speler zet na 15 minuten inaktiviteit automatisch de motor en de laser uit (wonneer in pauze of in cue modus). Dit verlangt de levensduur van de motor en de laser. Tijdens de Sleep Mode wordt het woord "SLEEP" weergegeven op het scherm. Om de CD speler te doen ontwaken" moet u enkel op de Cue of Play toets drukken, het scherm keert terug maar zijn normale weergave en iskeear om de instructies te ontvangen.

- RELAY FUNCIE:

De Relay functie LAST u toe afwisselend een nummer van elke CD speler wee ter te given, wat ideaal is voor pubs enz.

• Plaats een CD in beiden CD spelers.
• Zet beiden kanaalschufregelaars van de CD ingangen van uw mengtafel open.
• Druk op een van de PROGRAMtoeten en houd deze ingedrukt, druk vervolgens op de SGL toets, aan de linkerkant van de vorige toets, om de Relay functie in te schakelen. Beide CD spelers zullen in "single mode" gezet worden en het nummer van het muziekstuk za op beiden schermen beginnen knippenen.
• Start de weergave van één van beiden CD spelers.
  Er zal afwisselend een nummer van elke CD weergegeven worden tot de Relay functie uitgezet worden. U kunt steeds een neue CD plaatsen in de Cd spelier die in stand-by staat. Op deze manier kunt u een eindhoven programma creeren, perfect voor het gebruik in pubs, enz.
• Om de relay functie te stoppen moet u terug op de PROGRAM en SGL toetsen drukken tot de informatatie van de nummers stojt met flitsen.

- OPSLAAN VAN EEN CUE PUNT:

Zet de CD spelere in pauze stand en gebruik het jog/shuttle viel om de exacte plaats van het Cue punct te bepalen. Eenmaal u dit gegonden hebt, druk op de "PLAY/PAUZE" toets om het neue Cue punct te programmeren. (de led boven de CUE toets za 2maal knipperen om aan te given dat het neue cye punct gezet werd toenwijl de muziek start vanaf het zonet gekozen cue punct)

Druk nu op de CUE toets om'erug maar het Cue punt te keren.

Deze functie worden gebruikt om de beats van twee nummers moot te synchroniseren zodat deze nadien naadloos in elkaar kuren overgaan. Dit kan op 2 manieren gebeuren:

• PITCH BEND toetsen: tijdens het indrukken van de PITCH BEND+ of PITCH BEND- toets worden de aftspeelsnelheidijdelijk verhoogd of verlaagd.
• JOG WIEL: Tijdens het afspelen kan men met het JOG wie de slelheid tijdelijk beinvloeden. Door in wijzerzin te draaien zal de slelheid tijdelijk verhogen. Door in gegen wijzerzin te draaien worden de slelheid tijdelijk verlaagd. De draaisnelheid begaalt hoe groot de tijdelijke slelheidsafwijking zal zich.

TijdCUSHTEN Opeenvolgende tracks:

Tijd bij schakelen van track 1 20

Laser Pickup:

Sony KSM-213CCM 3spot detectie 780nm

volutomatische digitale tracking.

.mp3\~.MP3\~.mP3\~.Mp3

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloaden via

Onze website: www.beglec.com
