GEBRUIKSAANWIJZING CD 570 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

• 8 times over sampling 1 bit D/A converter.
• Pitch bereiken: +/-8% +/-12% +/-16%
• Pitch regeling via jog viel of toetsen voor een perfecte mix
• Fader start, fader stop, (back cue),
• Auto cue functie(-48dB)
• Frame opzoeking (1/75sec)
• 4 verschillende Zoeksnelheden
• Keuze:tussenverstreken, resterende of totaal resterende tijdsweergave
• Pitch weergave.
• Weergave van een nummer of continu
• Relay functie: voor een afwisselende weergave van beiden CD spelers
  S/PDIF digital audio RCA coaxial
• Transportbeveiliging van 60 seconden
• Geprogrammeerde weergave van 20 nummers

VOOR DE INGEBRUIKNAME

Controleer of de volgende onderdelen in de verpakking zitten:

CD spelER
- Controller
- Handleiding
- 2 cinch labels
- 1 mini-DIN8 kabel
- Een pau r mono 3.5mm jack kabels voor de fader starts

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich

kan herstellen. Laat de herstellingswerken enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geïsoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gegibenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Om brand en elektrocutie te vermijden mag u dit toestel nooit bloatstellen aan regen of vocht. Plaats nooit metalen voorwerpen of mors nooit vloeistoffen in het toestel. Elektrotcutie en een slechte werking hunnen hieruit resulteren.

INSTALLLATIEAANWIJZINGEN:

• Hetplaatsen en het gebruiken van het toestel tijdens langeperiodes in de nabijheid van warmtebronnen zoals versterkers, spot's, enz. zullen de prestaties van het toestel negatif beinvloeden en+kunnen het toestel zichs beschadigen.
• Wanner het toestel ingebouwd is in een cabine of een flight case moet u er wel voor zorgen dat het toestel goed geventileerd worden, zodenig dat de warmte die het toestel ontwikkeld goed geëvacueerd worden.
• Om condensvorming te voorkomen na het transport moet u het toestel deijd laden om zich aan te passen aan de omgevingstemperatuur, vooral als het toestel vanuit een koeleplaats waar een warmere ruimte overgeplaatst worden. Condens verhindert soms de goede werkung van het toestel.
• Wees voorzichtig in de keuze van deplaats waar u het toestel wilt installereren. Vermijdt de nabijheid van warmtebronnen. Vermijd ondergronden die onderhevigহ aan trillingen of stoffige en vochtigeplaatsen.
• De CD speler werkt normal op oppervlakken met een helling van maximum 15^ .
• Wees zich voorzichtig met het manipuleren van CD's, raak ze nooit aan met natte of vuile handen.
• Vuile CD's要去en eerst gereinigd worden met een hiervoor special ontworpen doek en reinigingsproduct.
• Gebruik nooit zwaar beschadigde CD's (gekrast of cervormd) Zij hunnen uw toestel beschaden.
• Om brand en elektrocutie te vermijden mag u dit toestel nooit bloatstellen aan regen of vocht.
• Om elektrocutie te vermiijden mag u nooit het deksel van het toestel openmaken. Wendt u tot uw dealer als er zich een probleem voordoet.
• Plaats nooit metalen voorwerpen of mors nooit vloeistoffen in het toestel. Elektrocutie en een slechte werkung konnen hieruit resulteren.

• Deze CD spelER is uitgerust met een halfgeleidende laser. Om van uw muziek te genieten dank zij een normale werking van het toestel is het aangeraden om uw toestel te gebruiken in een ruimte met een temperatuurCUSen 5^ en 35^

• De CD speler mag door niemand geregeld of hersteld worden, uit gezonderd door een ervaren technicus.

• Dit toestel kan storingen veroorzaken bij radio en televisionentvangst.

REINIGEN VAN DE CD SPELER:

Reinig het toestel met een zicht,lichtjes bevochtigdo doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

AANSLUITINGEN

• Verbind de mini-DIN8 kabels zusammen de controller en de CD speler
• Gebruik de meegeleverde cinch kabels om de audio uitgangen van de CD speler te verbinden met de CD of Line ingangen van uw mengtafel.
• Verbind eveneens de fader start kabels indien uw mengtafel voorzien is van fader start ingangen. (Synq® of Pioneer® compatibel)
• Verbind de voedingskabel.

CONTROLE EN FUNCTIONS

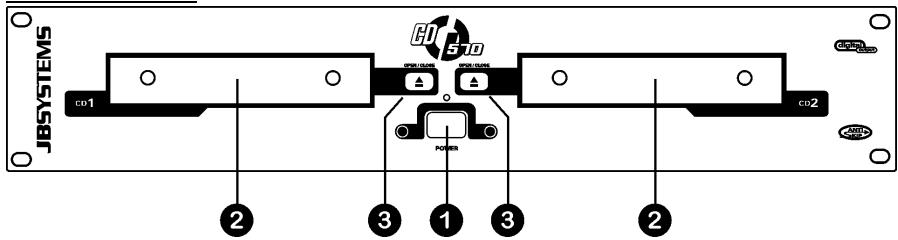

MAIN UNIT

1. POWER ON/OFF switch: schakelt de CD570 aan en UIT.
2. CD LADER: gebruik de OPEN/CLOSE toetsen om de lader te openen en leg een CD in de lader. Druk nogmaals op de toets om de lader waar te sluiten.
3. OPEN/CLOSE toets: druk op deutsche toets om de CD lader te openen en te sluiten. Deze toetsen zich nicht bruikbaarijdens het lezen van een CD. Als de lade opengelaten worden dan za deutsche na 60sec. automatisch sluiten, om schade te voorkomen.

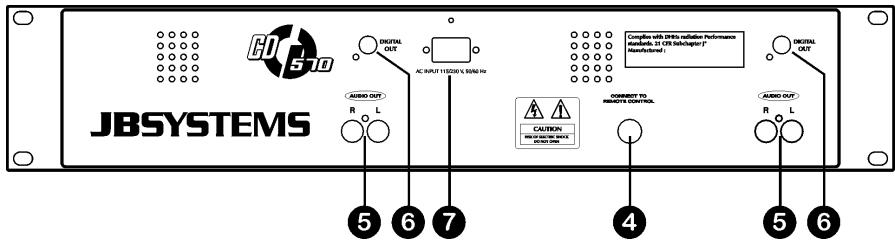

1. CONTROL aansluiting: verbind denen aansluiting met de bedieningseenheid door middel van de bijgeleverde mini-DIN8 kabel.
2. AUDIO uitgangen: het audio signaal van de CD spelers worden maar deze aansluitingen gestuurd. Verbind deze uitgangen met de CD/line ingangen van uw mengtafel door middel van de bijgeleverde cinch kabels.
3. DIGITAL OUT aansluiting: Gebruik deze aansluiting om het digitale signal (S/PDIF formaat) maar een digitale versterker of digitale recorder (bvb. Mini disc) te sturen.
4. NETAANSLUITING: verbind het toestel met het net (220V AC) door middel van de bijgeleverde voedingskabel.

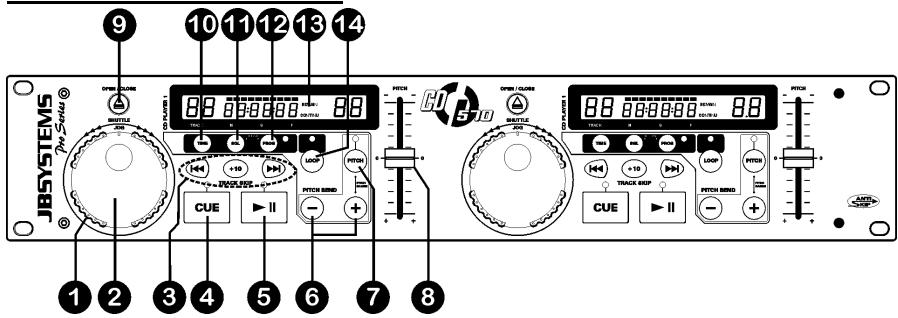

CONTROL UNIT

1. SEARCH WHEEL (BUITENRING): dit wij hierst 4 voorwaartse en 4chterwaartse zoeksnelheden. Hoe meer U het wij in een richting draait, hoe sneller U door de muziek heb eenkest zoeken.

2. JOG WHEEL (BINNENRING): Dit jog welt—heeft 2 functies, afhankelijk van de modus waarin U werkkt.

3. Het jog viel kan gebruikt worden als een trage frame (1/75sec) zoeker als de CD speler in Pauze of in Cue stand staat. Om op die manier een/Newuw Cue punt in te stellen draait U in pauze stand aan het Jog viel tot U de gewenste positie gezonden hebt. Druk daarna op PLAY. Druk terug op CUE om maar het zonet ingestelde "CUE PUNT" terug te keren.

4. Terwijl een CD speelt kan men met het jogWI de snelheid tot + / - 16% wijzigen. Draai het WI in wijzerzin om de snelheid doen toe te nemen, draai in gegen wijzerzin om de snelheid doen af te nemen. Hoe sneller men draait, hoe meer de snelheid toe of afneemt. (Dit is een alternatif voor de pitch bend toetsen)

5. TRACK SEARCH toetsen: Deze toetsen worden gebruikt om een track te kiezen. Forward skip & back skip (voorwaarts ofchterwaarts springen). Druk op de +10 toets om 10 tracks voorwaarts te springen.

6. CUE toets: Door tijdens de weergave op CUE te drukken, keert de CD speler onmiddelijkteringug hier het startpunt van de CD en zet zich waar in pauze stand. Als men dan terug op de CUE toets drukt za de weergave terug starten zolang men.Deze toets ingedrukt houdt. De CD speler keert bij het loslaten onmiddelijk weeer maar+zijn Cue punct.In Pauze stand (Play/Pauze LED knippert) kan men met het jog wiee een niewu startpunt kiezen. Als de plaats gezonden is, drukt U op de

"PLAY/PAUZE" toets. Het neue "CUE" punt ligt nu vast. Druk daarna op Cue om maar dit punt terug te keren.

1. PLAY/PAUSE toets: Telkens U op de PLAY/PAUSE toets drukt gaat de CD speler over van spelen maar pauze en van pauze�a spelen.

2. PITCH BEND toetsen (+/-16%): De snelheid neemt toe zolang men op de “+toets” drukt. De snelheid neemt af zolang men op de “-toets” drukt. Deze toetsen können gebruikt worden om de beat van beiden CD spelers te synchroniseren.

3. PITCH toets: Deze toets dient om de Pitch functie aan en uit te schakelen. Als U het bereik van de snugheidsregeling wilt veranderen (+/- 8%, +/- 12%, +/- 16%), houd dan de PITCH toets ingedrukt en druk daarna op de PITCH BEND+ toets om uw keuze te make.

4. PITCH regelaar: Druk op de PITCH toets, de PITCH LED is aan. De snugewijzigd worden tot +/-16% door middel van de schuifregelaar. De snugewijzigd worden als de PITCH LED UIT is.

5. OPEN/CLOSE (CD lader openen/sluiten): druk op deze toets om een CD te laden of uit te werpen. Elke druk op de toets opent of sluit de CD lader. NOTE: De lader zal nicht opengaan als de CD nog speelt, druk in dat geval eerst op de PLAY/PAUSE toets om de CD weergave te stoppen.

6. TIME toets: met de TIME toets kan U kiezen:tussen het aflezen van de verstreken tijd (elapsed), de resterende tijd van een track (remain), of de totale resterende tijd van de CD (total remain). (standaard = remain)

7. SGL/CTN: U kan kiezen:tussen "single track mode" en "continuous play".

8. Single track: de CD spelier stopt op het einde van de track en wacht aan het begin van de volgende track.

9. Continuous play: de volledige CD kan beluisterd worden zonder onderbreking.

10. PROGRAM Toets: het is möglichk om tot 20 nummers te programmeren op elke CD speler. Nadat u de nummers geprogrammeerd hebt zullen ze weergegeven worden in de volgorde waarin u ze geprogrammeerd hebt. U kunt ook de relay functie gebruiken om een voorgeprogrammeerde sequentie te make n met de 2 CD spelers. Volg onderstaande stappen voor het programmeren van de sequentie:

11. Druk een keer op de PROGRAM toets, de Led gaat aan en het scherm geeft "-- P-01 00" wee.

12. Kies het eerste nummer van uw sequentie en druk op de PROGRAM toets. Het eerste nummer is geprogrammeerd, de display geeft "-- P-02 01" wee
13. Kies het tweede nummer van uw sequentie en druk op de PROGRAM toets. Het tweede nummer is geprogrammeerd, de display geeft "-- P-03 02" wee
    Ga verder met deze stappen tot u klaar bent.
14. Druk nu eenvoudigweg op de "play/pauze" toets om de weergave van de sequentie te starten. Het eerste nummer van uw sequentie worden weergegeven verwijl de display ^** P-01" weergeeft

De geprogrammeerde sequentie worden continu weergegeven tot u het programme stoot door gedurende ongeveer 2 seconden op de PROGRAMM toets te drukken. De Led bij de PROGRAMM toets gaat uit en het programmageheugen is vrijgemaakt.

1. LCD DISPLAY: geeft alle functies weeer, zie verder vooreer informatatie.
2. LOOP Toets: worden gezruikt om de muziek in lusvorm waar te gehen, volg onderstaande stappen om een lus te make:

3. Controller of het nummer speelt.

4. Druk op de LOOP toets om het beginnPunt van de Ius (loop) in te stellen: de Led begint te knipperen.

5. Druk'erug op de LOOP toets om het eindpunt van de lus in te stellen: de Led is aan en de muziek begint te spelten in lusvorm.
6. Druk terug op de LOOP toets om de lusweergave te stoppen: de Led gaat uit. Opmerking: de lus is Niet naadloos, wat betekent dat wanner de lus opnieuw start, u eenkleine onderbreking zult horen. Dit is normala aangezien deze CD spelereen geen buffergeheugen gebruikt.

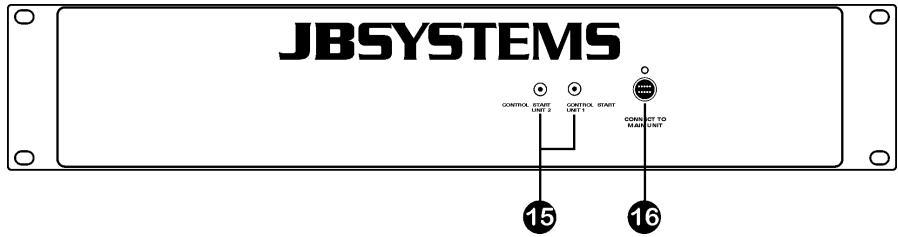

1. FADERSTART stekkers: Als U een mixer met fader start gebruikt,kest U de CD speler met de Control Out stekkers van de mengtafel verbinden. LET OP: stuur nooit stroom door deze aansluitingen. Deze uitgangen werken enkel met Synq® en Pioneer® compatibile mixers.
2. CONTROL aansluiting: verbind de CD speler hiermee door middel van de bijgeleverde mini-DIN8 kabel.

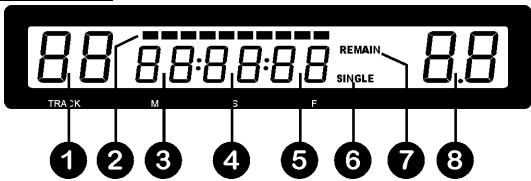

LCD DISPLAY

1. TRACK: Toont u welk nummer van de CD afgespeeld worden.
2. TIME BAR: toont u ofwel de verstrekenijd, ofwel de resterendeijd, afhankelijk van de keuze die gemaakt werden door middel van de TIME toets. De Time Bar begint te knipperen aan het eind van elk nummer om de gebruiker te verwittigen dat de hoogsteijd is om tot de actie over te gaan.
3. MINUTE: Geeft de tijsdinformationatie van het lopende nummer waar in "minutes".
4. SECOND: Geeft de tijsdinformationatie van het lopende nummer waar in "seconden".
5. FRAME: Geeft de tjidsinformatie van het lopende nummer waar in "frames". (1 frame = 1/75st sec.)
6. SINGLE: verschijnt wonneer men gekozen heeft om slechts een nummer te lezen. Wonneer Single Niet verschijnt, za de CD speler de volledige CD lezen zonder onderbreking. Deze functie worden ingesteld door middel van de SGL/CTN toets.

7. ELAPSED, TOTAL REMAIN: toont aan dat deijd die weergegeven is op het scherm de verstrekenijd (elapsed), de totaal resterendeijd van de CD (total) of de resterendeijd van het nummer (remain) is.

8. PITCH DISPLAY: Shows the percentage change in pitch (speed) of the song.

HOE GEBRUIKEN ...

De meeste algemene functies worden uitgelegd in het voorgaande hoofdstuk "controle en functies" In dit hoofdstuk spreken we over de functies die wat meer uitleg nodig hebben.

- SLEEP MODE:

De CD speler zet na 15 minuten inaktiviteit automatisch de motor en de laser uit (wonneer in pauze of in cue modus). Dit verlangt de levensduur van de motor en de laser. Tijdens de Sleep Mode worden hetwoord "SLEEP" weergegeven op het scherm. Om de CD speler te doeon ontwaken"要去 u enkel op de Cue of Play toets drukken, het scherm keert terug maar zijn normale weergave en iskeear om de instructies te ontvangen.

- RELAY FUNCTIE:

De Relay functie LAST u toe afwisseelend een nummer van elke CD speler wee ter te gehen, wat ideaal is voor pubs enz.

• Plaats een CD in beiden CD spelers.
• Zet beiden kanaalschuifregelaars van de CD ingangen van uw mengtafel open.
• Druk op een van de PROGRAMtoetsen en houd deze ingedrukt, drukervolgens op de SGL toets, aan de linkerkant van de vorige toets, om de Relay functie in te schakelen. Beide CD spelers zullen in "single mode" gezet worden en het nummer van het muziekstuk zar op beiden schermen beginnen knipperen.
• Start de weergave van een van beiden CD spelers.
• Er zal afwisselend een nummer van elke CD weergegeven worden tot de Relay functie uitgezet worden. U kurz steeds een neue CDplaatsen in de Cd speler die in stand-by staat. Op deze manier kurz u een eindhoven programma creeren, perfect voor het gebruik in pubs, enz.
• Om de relay functie te stoppen要去 terug op de PROGRAM en SGL toetsen drukken tot de informatatie van de nummers stopt met flitsen.

- OPSLAAN VAN EEN CUE PUNT:

Zet de CD speler in pauze stand en gebruik het jog/shuttle viel om de exacte plaat van het Cue punct te bepalen. Eenmaal u dit gezonden hebt, druk op de "PLAY/PAUZE" toets om het neue Cue punct te programmeren. (de led boven de CUE toets za 2maal knipperen om aan te geben dat het neue cue punct gezet werk terwijl de muziek start vanaf het zonet gekozen cue punt)

Druk nu op de CUE toets omtering het Cue punt te keren.

Deze functie worden gelebruikt om de beats van twee nummers mooti te synchroniseren zodateudge naden naadloos in elkaar kuren overgaan. Dit kan op 2 manieren gebeuren:

• PITCH BEND toetsen:ijdens het indrukken van de PITCH BEND+ of PITCH BEND- toets worden de afspeelsnelheidijdelijk verhoogd of verlaagd.
• JOG WIEL: Tijdens het afspelen kan men met het JOG wiel de snelheid tijdelijk beinvloeden. Door in wijzerzin te draaien zal de snelheid tijdelijk verhogen. Door in gegen wijzerzin te draaien worden de snelheid tijdelijk verlaagd. De draaisnelheid bepaalt hoe groot de tijdelijke snelheidsafwijking zal+zijn.

Netvoeding: AC 230 V, 50Hz

Verbruik: 13W

Uitgangsspanning: 2.0Vrms @ 1kHz

Frequentiebereik: 20-20.000Hz (+/-0.4dB)

THD + ruis: 0.01% @ 1kHz, 0dB

S/Rverhouding (IHF-A): >92dB @ 1kHz.

Tijd:tussen openvolgende tracks: <2sec

Tijd bij schakelen van track 1 20 ..<4sec

Laser Pickup: Sony KSM-213CCM 3spot detectie 780nm
