BEDIENUNGSANLEITUNG CD 570 JBSYSTEMS LIGHT

Bedienungsanleitung DU

ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

DESHACERSE DEL APARATO

WAARSCHUWINGEN BIJ HET GEBRUIK

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

TECHNISCHE KENMERKEN

Elektronische tracking: volautomatische digitale tracking.

Afmetingen: Basis 482(W) x 88.8(H) x 262(D) mm

Bediening 482(W) x 88.8(H) x 97(D) mm

Gewicht: Basis 5kg

Bediening 1,74kg

BEDIENUNGSCANLEITUNG

BESONDERHEITEN

• 8 faches over sampling 1 bit D/A Wandler.
• Pitch Bereich: +/-8% +/-12% +/-16%
• Pitch bend am jog wheel und Knöpf für perfekte mixes.
• Fader start, Fader stop, (back cue).
• Auto cue Funktion(-48dB).
  1/75 Frame search.
• 4 verschiedene Suchgeschwindigkeiten.
• Auswählbar Elapsed, Remain and Total Remain Time am Display.
• Pitch Anzeige.
• Single/ Continuous Play Funktion
• Relay play erlaubt fortlaufende Wiedergabe an zwei Decks.
  S/PDIF digital audio RCA coaxial Ausgang
• 60 seconds Transport Senserung
• 20 Tracks programmierbar pro Cd.

VOR DEM GEBRAUCH

Überprüfen Sie, ob die folgenden Teile im Paket enthalten sind:

• Haupt Einheit.
• Kontroll Einheit.
  Bedienungsanleitung.
• 2 Chinch Kabel.
  1 mini-DIN8 Kabel.
• 2 Mono Klinken 3,5mm Kabel für Fader Start.

VORSICHTSMASSNAHMEN ZUR BEDIENUNG

Sicherheitsvorschriften:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer

repairierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie these Gerät niemals Nasse und Feuchtigkeit aus! Stellen Sie keine Behälter mit Flüssigkeiten in der Nähe des Gerätes ab. Es ist nicht wasserdicht und könnte beschädigt werden.

INSTALLATIONSANLEITUNG:

Plazieren und benutzen Sie das Gerät für eine längerere Zeit darüber sehr warmen Geräten wie Verstärker, Lampen, etc., können die Funktion des Gerätes beeinträchtigt oder)sagar zerstört werden.

• Sollte das Gerät in einem Flightcase betrieben werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenwasser bilden. Um Fehlfunktionen oder Zerstörung zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.
• Wahlen Sie einen staubfrei, trockenen Ort zur Installation des CD-Players. Vermeiden Sie starke Hitzequellen und Vibrationen.
• Der CD-Player arbeitet normal, wenn die maximale Neigung 15^ nicht überschreitet.
• Behandeln Sie ihre CD's sehr sorgfältig. Berühren Sie sie nicht mit nassen oder schmutzigem Fingern.
• Verschmutzte CD's müssen mit einem speziellen Tuch und Reinigungskunden gereinigt werden.
• Verwenden Sie keine beschädigten CD's (zerkratzt oder deformiert). Ihr Gerät kann beschädigt werden.
• Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie these Gerät niemals Nände und Feuchtigkeit aus!
• Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Wenn ein Problem auftritt, wenden Sie sich an ihren Handler.
• Legen Sie keine Metallgegenstände oder Flüssigkeiten in den CD-Player! Die Folge waren Fehlfunktionen und Beschädigungen des Gerätes
• Dieser CD-Spieler benutzt einen Halbleiterlaser. Damit er ohne Probleme arbeiten kann, sollte these Gerät in einem Zimmer mit einer Temperatur von 5^ - 35^ verwendet werden.

• Der CD-Player kann nur von qualifiziertem Fachpersonal eingestellt oder repariert werden.

• Dieses Gerät kann Interferenzen im Radio- und Fermsehemempfang verursachen.

REINIGUNG DES CD-PLAYERS:

Entfernen Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdünner, Benzin oder andere chemische Mittel. Die Oberfläche des Gerätes könnte zerstört werden.

VERBINDUNGEN

• Verbinden Sie mit dem mini-DIN8 Kabel die Haupt Einheit mit der Kontroll Einheit.
• Verwenden Sie die mitgelieferten Chinch Kabel um den Cd Player an ihren Mixer an die Line Eingänge anzuschliessen.
• Ebenfalls verbinden sie die Fader Start Kabel mit ihren Mixer wenn dieser über so eine Funktion verfügbar. (Synq® oder Pioneer® kompatibel)
• Schliessen sie das Netzkabel an.

TASTEN UND FUNKTIONEN

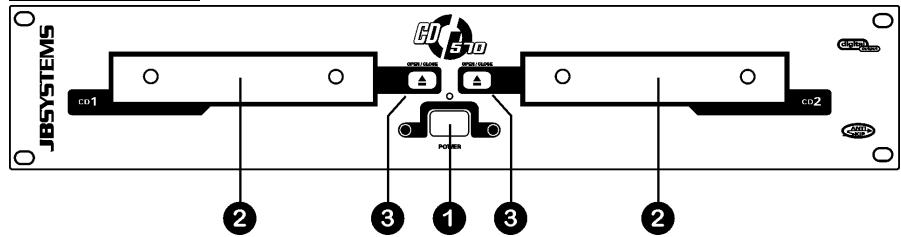

MAIN UNIT

1. ON/OFF Schalter: Zum Ein- oder Ausschalten des Players.
2. CD-Lade: Platzieren Sie hier ihre CD.
3. OPEN/CLOSE Taste: Beim Betätigten dieser Taste öffnet bzw. schließt sich die CD-Lade. Wahrend der Wiedergabe sind diese Tasten inaktiv. Die CD-Lade schließt sich automatisch nach 60 Sekunden, um Verschmutzungen im Gerät vorzubeugen.

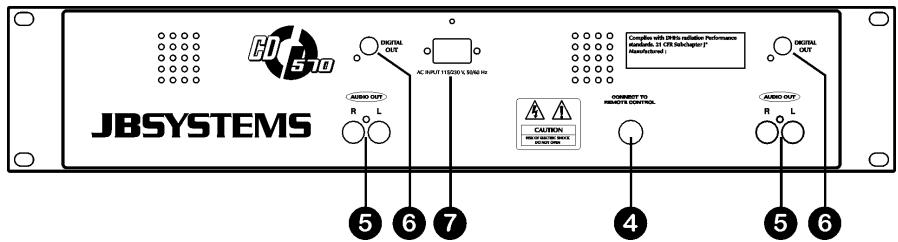

1. CONTROL connector: Verbindet das Hauptgerät mit der Steuereinheit mittels der mitgelieferten Mini-DIN8 Kabel.

2. AUDIO outputs: Stereo-Audio-Ausgang zur Verbindung an einem CD/Line-Eingang am Mischpult.

3. DIGITAL OUT socket: Digital-Ausgang (S/PDIF Format) zum Verbinden eines Digital-Receivers oder Aufnahme-Gerätes (z.b. Mini disc)
4. MAINS input: Verbindet den CD-Player mit dem Stromnetz (220V AC) mittels dem mitgelieferten Stromkabel.

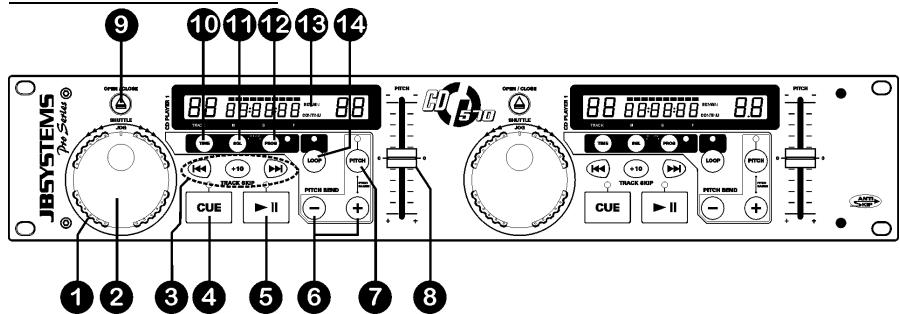

CONTROL UNIT

1. SUCHRAD (ÄUSSERER RING): Dieses Rad hat 4 Vorwärts- und 4 Rückwärts Geschwindigkeits-Positionen. Diese Funktion ermittelicht es Ihnen, eine bestimmte Stelle auf der CD schnellstmöglich aufzufinden. Je mehr das Rad nach links oder rechts bewegt wird, umso schneller wird die Geschwindigkeit der Suehe.

2. SUCHRAD (INNERER RING): Dieses Rad beinhaltet 2 Funktionen, abhängig vom Modus in dem Sie arbeiten.

3. Zum langsamen „framegenauen" (1/75sec.) Suchen, wenn die Wiedergabe unterbrochen ist oder sich das Gerät im Pausemodus befindet. Dies ist sehr hilfreich, um einen „CUE"-Punkt, welcher nicht exakt gesetzt wurde, zu korrigieren bzw neu zu setzen.

4. Wird das Rad wahren der Wiedergabe eines Titels bewegt, kann die Wiedergabegeschwindigkeit verändert werden (+/-16%). (Dies ist eine Alternative zu den "Pitch Bend")

5. TRACK SEARCH Tasten: Mittels dieser Tasten können Sie einen bestimmen Titel auf der CD auswahlen (vorwärts bzw. rückwärts). Drücken Sie die +10 Taste um 10 Tracks auf einmal zu überspringen.

6. CUE Taste: Drücken Sie die CUE-Taste während der Wiedergabe, beginnt die Wiedergabe sofort ab dem programmierten CUE Punkt, solange die CUE Taste gedrück ist. Sobald der CUE-Taste losgelassen wird, springt der Tonabnehmer an den markiertenen CUE Punkt. Auch das Jog/Wheel kann im Pausenmodus (PLAY-/PAUSE LED blinkt) dazu verwendet werden, um einen anderen CUE Punkt zuuchen. Durch Drücken der PLAY/PAUSE Taste und CUE konnen Sie den neuen CUE Punkt übernehmen.
7. PLAY/PAUSE Taste: Jedes Mal, wenn Sie die PLAY/PAUSE Taste drucken, wechselt der Player zwischen Wiedergabe und Pause oder Pause und Wiedergabe
8. PITCH BEND Taste (+/-16%): Die Wiedergabe wird beschleunigt, während Sie die „+“ Taste gedrück gehalten. Wirde diese Taste wieder losgelassen, führt der CD-

Player die Wiedergabe in der Standardgeschwindigkeit fort. Drücken Sie die „Taste, wird die Geschwindigkeit verringgert. Diese Funktion ist sehr hilfreich beim Anglelichen zweier Musiktitel (Mixing).

1. PITCH Taste: These Taste aktiviert oder deaktiviert die „Pitch“- Funktion. Soll nun die Empfindlichkeit des „Pitch Fader“ verändert werden, müssen Sie die „Pitch“- Taste gedrückt halten während Sie mit der „Pitch Bend +“ Taste zwischen +/- 8%, +/- 12% und +/- 16% wahren.

2. PITCH Schieberegler: Aktivieren Sie diese Funktion mittels der „PITCH“-Taste. Mit diesen Schieberegler können Sie die Wiedergabegeschwindigkeit konstant bis zu +/- 16% verändern. Beachten Sie das die „PITCH“ LED leuchten muss.

3. OPEN/CLOSE (Öffnen bzw. Schließen der CD-Lade): Betätigten Sie diese Taste, um die CD-Lade zu öffnen oder zu schreiben. Beachten Sieitte: Die CD-Lade lassst sich während der Wiedergabe nicht öffnen. Betätigten Sie als ersten Schritt die „Play/Pause“-Taste.

4. TIME Button (Zeitmodus-Taste): Durch mehrmaliges Drucken konnen Sie zwischen abgelaufener Spielzeit, Restzeit des Titels oder gesamter Restzeit der CD umschalten.

5. SGL/CTN: Hier können Sie zwischen Einzeltitelwiedergabe oder durchgehende Wiedergabe wahren.

6. Single track: Der Player stoppt nach jedem abgesplten Titel die Wiedergabe.

7. Continuous play: Hier wird die komplette CD ohne Unterbrechung wiedergegeben.

8. PROGRAM Button: Es ist möglich 20 Tracks per Laufwerk zu programmieren. Nachdem Sie die Tracks programmiert haben werden die Tracks in der Reihenfolge abgespielt in der Sie programmiert wurden. Sie können auch die Relay Funktion nutzen. Folgen Sie den Schritten unterhalb zur programmierung:

9. Drücken Sie den Programm Knopfomal, die Led beginnnt zu leuchten und das Display zeigt Ohnen "-- P-01 00" an.

10. Wahlen Sie den ersten Track in Ihrm Ablauf und drücken Sie die Programm Taste. Der erstige Track ist programmiert, das Display zeigt "-- P-02 01" an.
11. Wahlen Sie den zweiten Track in Ihrm Ablauf und drücken Sie den Programm Knopf erneut. Der zweite Track ist programmiert, das Display zeigt "-- P-03 02" an.
12. Setzen Sie diese Schritte fort bis Sie fertig sind.
13. Zeit drücken Sie einfach den "play/pause Knopf" um den Ablauf zu starten. Der erstige Track in Ihrlem Ablauf beginnnt zuspielern währendessen Ihnen das Display ** P-01" anziegt.

14. Diese Sequenz spiel in einem endlosen Loop bis Sie den Programm Knopf für 2 sekunden gedrückt halten. Die Led erlischt und die Programm Funktion ist gelöscht.

15. LCD DISPLAY: Zeigt alle wichtigen Informationen an, die während des Playbacks gebraucht werden. Beachten Sie das{nachste Kapitel, um mehr Informationen zu erhalten.

16. LOOP Button: Wird verwendet um die Musik in einem Loop zuspielen, folgen Sie den Schritten unterhalb um einen Loop zu erstehen:

17. Vergewissern Sie sich das der Track spiel.

18. Drücken Sie den LOOP Knopf um den Loop zu beginnen: die Led beginnt zublinken.

19. Drücken Sie den Loop Knopf erneut um das Ende des Loops zu kennzeichnen: die Led leuchtet und die Musik beginnt in einem Loop zuspielern.

20. Drücken Sie den Loop Knopf erneut um die Loop Funktion zu beenden: die Led schaltet sich ab.

Notiz: der Loop ist nicht nahtlos, sie horen eine kurze Pause. Das ist normal und resultiert darauf das dieser Cd Player über keinen Puffer Speicher verfügbar.

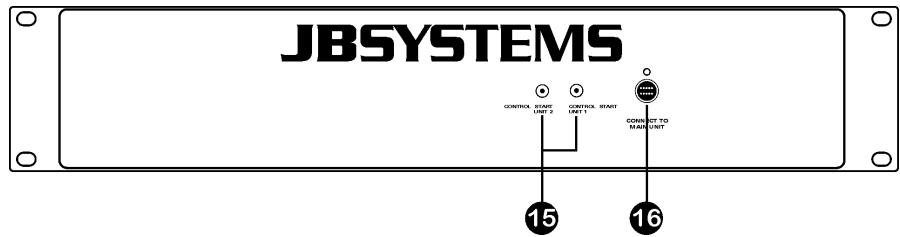

1. FADER START: Falls Sie einen Mixer mit Fader-Start-Funktion gebrauchen, verwenden Sie das beigeufige mono mini Klinke/Klinke-Kabel, um den Player mit dem Fader-Start des Mixers zu verbinden.itte beachten Sie,dass dieser Eingang niemals mit Spannung verbunden werden darf. Achtung: These RemoteKonrolle ist nur mit bestimmten Mixern (Syng oder Pioneerk kompatibel) vereinbar.
2. CONTROL CONNECTOR: Verbinden Sie hier das „Main Unit“, mittels der mitgelieferten Mini-DIN8 Kabel.

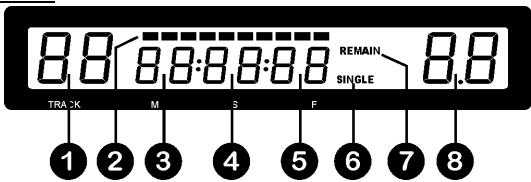

LCD DISPLAY

1. TRACK: zeigt gegenüber Tracknummer.
2. TIME BAR: Zeigt die vergangene oder aktuelle Zeit je nach Einstellung der TIME Taste. Wenn der Balken warnend blinken, ist der Track fast am Ende angelanqt!
3. MINUTE: zeigt "Minuten" Information vom gegenüber Track.
4. SECOND: zeigt "Sekunden" Information vom gegenüber Track.
5. FRAME: Zeigt den aktuellen Frame vom gegenüber Track. (1Frame = 1/75 Sek.)
6. SINGLE: Leuchtet wenn der Player nur ein Track abspielt. Leuchtet diese Anzeige nicht, befindet sich das Gerät im kontinuierlichen Wiedergabemodus. Diese Funktion wird über die SGL/CTN Taste eingestellt.
7. ELAPSED, TOTAL REMAIN: Angezeigte Zeit ist die laufende, abgelaufene oder Gesamtzeit.
8. PITCH DISPLAY: Zeigt die aktuelle Prozentzahl der Geschwindigkeitsveränderung an, ausgelöst durch den PITCH-Slider.

FUNKTIONEN

Die meisten gemeinsamen Funktionen sind im vorherigen Kapitel "Tasten und Funktionen" beschreiben. In this dem Kapitel werden speziellere Funktionen erklart.

- SLEEP MODUS:

Befindet sich der CD-Player länger als 15 Minuten im Pausen- oder CUE Modus schaltet der Player automatisch in den „Schlafmodus". Dies verlangert die Lebensdauer des Lasers sowie des Spindelmotors. Wahrend des Schlafmodus zeigt die Anzeige das Wort "SLEEP". Um den Player „aufzuwecken“, drücken Sie die PLAY oder CUE Taste.

- RELAY FUNCTION:

Relay play erlaubt fortlaufende Wiedergabe beider Decks,ausgezeichnet fur Lokale etc.

• Geben Sie in beiden Laufwerke eine CD.
• Offnen Sie bei Ihrm Mixer beiden Kanäle an denen der Cd Player angeschlossen ist um eine fortlaufende Wiedergabe zu Gewährleisten.
• Drücken Sie einen der Programm Knöpfe und halten him, jetzt drücken Sie den SGL Knopf an der linken Seite um die Relay Funktion zu aktivieren. Beide der Laufwerke in den Single Modus schalten und die Track Nummern beginnen bei beiden Displays zu blinken.
• Drucken Sie Play an einem der zwei Laufwerke.
• Wechselweise kann ein Track von beiden Laufwerken gespielt werden bis die Relay Funktion gelöst wird. Sie können immer eine neue Cd in das Laufwerk geben der sich im Pause Modus befindet. Auf diese weise können Sie ein endloses Programm erstehen.
• Um die Relay Funktion zu Stopen, drücken Sie die PROGRAM und SGL Knöpfere erneut bis die Track Information das blinken stört.

- SETZEN EINES CUE PUNKTES:

Befindet sich der Player im „Pause“-Modus, können Sie mittels des „Jog/shuttle Wheel" die genaue Startposition des „CUE“-Punktes bestimmen. Ist diese Position genau bestimmt, einfach die „PAUSE/PLAY" Taste betätigten, um den neuen „CUE“ Punkt zu bestätigen. (die Cue led blinkt 2 mal auf um anzudeuten das der neue Cue Punkt gesetzt ist.)

Wurde nun dieser Punkt gespeichert, können Sie jederzeit mittels der „CUE“ Taste auf diesen Punkt zurückkehren.

PITCH BENDING:

Verwenden Sie diese Funktion, um den Takt zweier Titel so perfekt wie möglich anzugleichen. Hierfür gibt es 2 Märklichkeiten:

• PITCH BEND Tasten: Wird die „PITCH BEND+“ oder „PITCH BEND-“ Taste betätig, so erhöht bzw. verringert sich die Geschwindigkeit des wiedergegebenen Titels.
• JOG WHEEL: Wird das „JOG WHEEL" im Uhrzeigersinn bewegt, so erhöht sich die Geschwindigkeit des Titels. Bewegt man das „JOG WHEEL" gegen den Uhrzeigersinn wird die Geschwindigkeit verringgert. Je schneller das „JOG WHEEL" bewegt wird,esto stärkerändert sich die Geschwindigkeit des Titels.

TECHNISCHE DATEN

Stromzufuhr: AC 230 V, 50Hz

Leistungsaufnahme: 13W

Frequenzbereich: 20-20.000Hz (+/-0.4dB)

THD + noise: 0.01% @ 1kHz, 0dB

S/N Ratio (IHF-A): >92dB @ 1kHz.

Kürzeste Zugriffszeit (next track): <2sec

Längste Zugriffszeit (track 1 20 ): <4sec

Abmessungen: Main unit 482(W) x 88.8(H) x 262(D) mm

Control unit 482(W) x 88.8(H) x 97(D) mm

Gewicht: Main unit 5Kgs

Control unit 1,74Kgs
