GEBRUIKSAANWIJZING FM 6955 KRESS

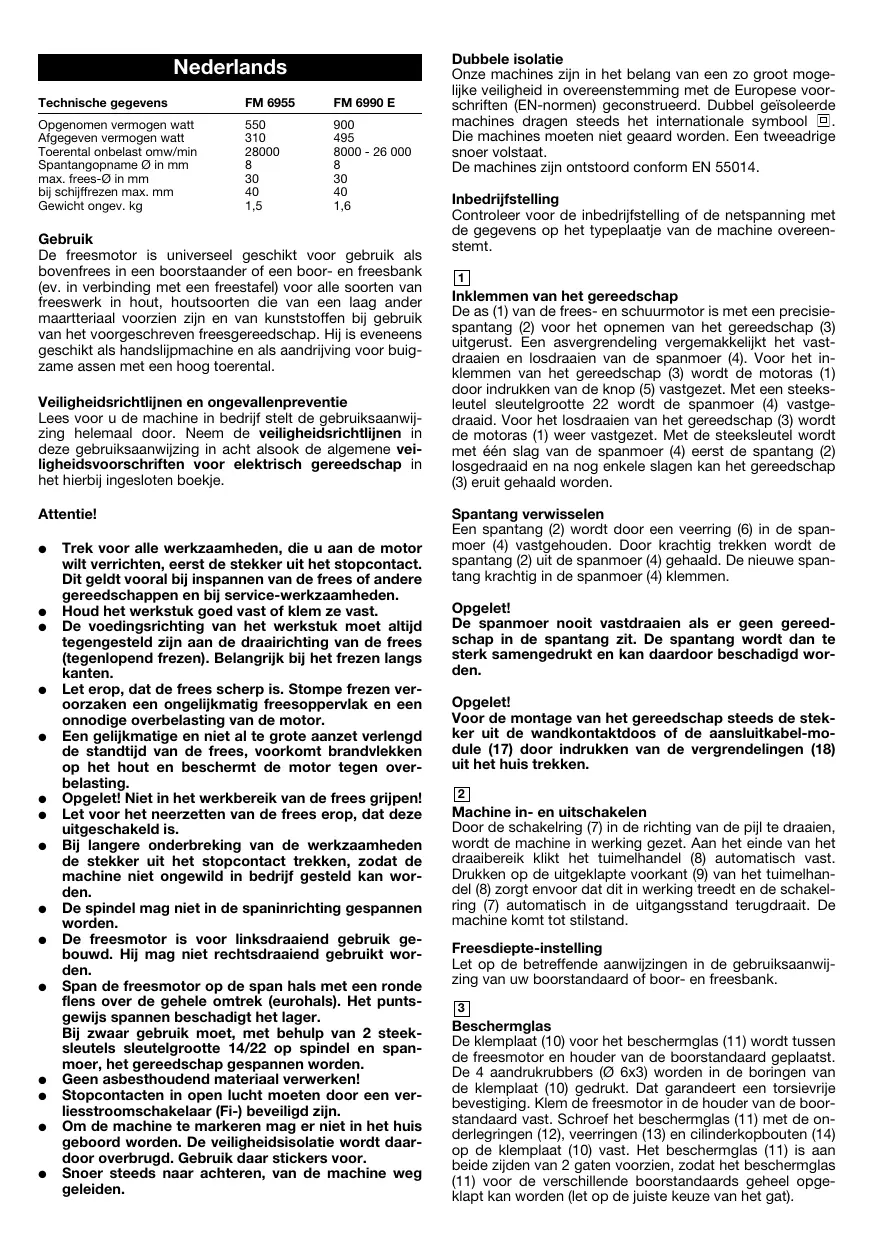

1,6 Gebruik De freesmotor is universeel geschikt voor gebruik als bovenfrees in een boorstaander of een boor- en freesbank (ev. in verbinding met een freestafel) voor alle soorten van freeswerk in hout, houtsoorten die van een laag ander maartteriaal voorzien zijn en van kunststoffen bij gebruik van het voorgeschreven freesgereedschap. Hij is eveneens geschikt als handslijpmachine en als aandrijving voor buigzame assen met een hoog toerental. Veiligheidsrichtlijnen en ongevallenpreventie Lees voor u de machine in bedrijf stelt de gebruiksaanwijzing helemaal door. Neem de veiligheidsrichtlijnen in deze gebruiksaanwijzing in acht alsook de algemene veiligheidsvoorschriften voor elektrisch gereedschap in het hierbij ingesloten boekje. Attentie!

Trek voor alle werkzaamheden, die u aan de motor wilt verrichten, eerst de stekker uit het stopcontact. Dit geldt vooral bij inspannen van de frees of andere gereedschappen en bij service-werkzaamheden. Houd het werkstuk goed vast of klem ze vast. De voedingsrichting van het werkstuk moet altijd tegengesteld zijn aan de draairichting van de frees (tegenlopend frezen). Belangrijk bij het frezen langs kanten. Let erop, dat de frees scherp is. Stompe frezen veroorzaken een ongelijkmatig freesoppervlak en een onnodige overbelasting van de motor. Een gelijkmatige en niet al te grote aanzet verlengd de standtijd van de frees, voorkomt brandvlekken op het hout en beschermt de motor tegen overbelasting. Opgelet! Niet in het werkbereik van de frees grijpen! Let voor het neerzetten van de frees erop, dat deze uitgeschakeld is. Bij langere onderbreking van de werkzaamheden de stekker uit het stopcontact trekken, zodat de machine niet ongewild in bedrijf gesteld kan worden. De spindel mag niet in de spaninrichting gespannen worden. De freesmotor is voor linksdraaiend gebruik gebouwd. Hij mag niet rechtsdraaiend gebruikt worden. Span de freesmotor op de span hals met een ronde flens over de gehele omtrek (eurohals). Het puntsgewijs spannen beschadigt het lager. Bij zwaar gebruik moet, met behulp van 2 steeksleutels sleutelgrootte 14/22 op spindel en spanmoer, het gereedschap gespannen worden. Geen asbesthoudend materiaal verwerken! Stopcontacten in open lucht moeten door een verliesstroomschakelaar (Fi-) beveiligd zijn. Om de machine te markeren mag er niet in het huis geboord worden. De veiligheidsisolatie wordt daardoor overbrugd. Gebruik daar stickers voor. Snoer steeds naar achteren, van de machine weg geleiden. Dubbele isolatie Onze machines zijn in het belang van een zo groot mogelijke veiligheid in overeenstemming met de Europese voorschriften (EN-normen) geconstrueerd. Dubbel geïsoleerde machines dragen steeds het internationale symbool Die machines moeten niet geaard worden. Een tweeadrige snoer volstaat. De machines zijn ontstoord conform EN 55014. Inbedrijfstelling Controleer voor de inbedrijfstelling of de netspanning met de gegevens op het typeplaatje van de machine overeenstemt.

Inklemmen van het gereedschap De as (1) van de frees- en schuurmotor is met een precisiespantang (2) voor het opnemen van het gereedschap (3) uitgerust. Een asvergrendeling vergemakkelijkt het vastdraaien en losdraaien van de spanmoer (4). Voor het inklemmen van het gereedschap (3) wordt de motoras (1) door indrukken van de knop (5) vastgezet. Met een steeksleutel sleutelgrootte 22 wordt de spanmoer (4) vastgedraaid. Voor het losdraaien van het gereedschap (3) wordt de motoras (1) weer vastgezet. Met de steeksleutel wordt met één slag van de spanmoer (4) eerst de spantang (2) losgedraaid en na nog enkele slagen kan het gereedschap (3) eruit gehaald worden. Spantang verwisselen Een spantang (2) wordt door een veerring (6) in de spanmoer (4) vastgehouden. Door krachtig trekken wordt de spantang (2) uit de spanmoer (4) gehaald. De nieuwe spantang krachtig in de spanmoer (4) klemmen. Opgelet! De spanmoer nooit vastdraaien als er geen gereedschap in de spantang zit. De spantang wordt dan te sterk samengedrukt en kan daardoor beschadigd worden. Opgelet! Voor de montage van het gereedschap steeds de stekker uit de wandkontaktdoos of de aansluitkabel-module (17) door indrukken van de vergrendelingen (18) uit het huis trekken.

Machine in- en uitschakelen Door de schakelring (7) in de richting van de pijl te draaien, wordt de machine in werking gezet. Aan het einde van het draaibereik klikt het tuimelhandel (8) automatisch vast. Drukken op de uitgeklapte voorkant (9) van het tuimelhandel (8) zorgt envoor dat dit in werking treedt en de schakelring (7) automatisch in de uitgangsstand terugdraait. De machine komt tot stilstand. Freesdiepte-instelling Let op de betreffende aanwijzingen in de gebruiksaanwijzing van uw boorstandaard of boor- en freesbank.

Beschermglas De klemplaat (10) voor het beschermglas (11) wordt tussen de freesmotor en houder van de boorstandaard geplaatst. De 4 aandrukrubbers (Ø 6x3) worden in de boringen van de klemplaat (10) gedrukt. Dat garandeert een torsievrije bevestiging. Klem de freesmotor in de houder van de boorstandaard vast. Schroef het beschermglas (11) met de onderlegringen (12), veerringen (13) en cilinderkopbouten (14) op de klemplaat (10) vast. Het beschermglas (11) is aan beide zijden van 2 gaten voorzien, zodat het beschermglas (11) voor de verschillende boorstandaards geheel opgeklapt kan worden (let op de juiste keuze van het gat). Werken met de freesmotor Bij het gebruik van een boorstandaard of een boor- en freesbank, eventueel ook in combinatie met een freestafel, moeten op de aanwijzingen van de betreffende gebruiksaanwijzing worden gelet. Let bovendien erop dat de aanslaglinialen zo ver mogeiijk tegen de frees worden gevoerd, het beschermglas zo dicht mogelijk op het werkstukoppervlak wordt geplaatst en bij het frezen altijd hulpstukken te gebruiken, die het veilig geleiden van het werkstuk garanderen, b.v. aanslagliniaal, hulpaanslag, duwhouqe of terugslagblokje bij in steekfrezen. Let hierbij erop, dat de toegelaten onbelast toerental van het buigzame as moet aan de onbelast toerental van het frees- en slijpmotor worden aangepast. De voedingsrichting van het werkstuk moet altijd tegengesteld zijn aan de draairichting van de frees (tegenlopend): Langzame aanloop De aanloopstroombegrenzing reduceert de inschakelstroom. De motor draait langzaam steeds sneller tot aan het ingestelde toerental, dit spaart daar door de gebruiker en de aandrijving en verlengt de levensduur van de machine. Opgelet! Vermijd absoluut het meelopend frezen!

Uit de losse hand werken De frees- en schuurmotor is door zijn kleine afmetingen en zijn geringe gewicht ook voor het werken uit de losse hand bijzonder goed geschikt. Het handvat (15) (speciale accessoires) vergemakkelijkt het hanteren. Opgelet! Veiligheidsbril dragen! Schakel de motor na beëindiging van de werkzaamheden onmiddellijk uit kans op vor – vonding! Gebruik alleen frees-, boor-, polijst- en slijpgereedschap, die voor hoge toerentallen (30 000 omw/min) zijn geschikt. Slijpen Bij gebruik van de frees- en slijpmotor als handslijper mag een omtreksnelheid van 45 m/sec. niet worden over schreden. De omtreksnelhied wordt als volgt berekend: V= d·π·n

V = omtreksnelheid s d = slijpsteen-Ø in mm π = 3,14 n = onbelaste toerental van de frees en slijpmotor in omw/min. Voorbeeld: De slijpsteen heeft een diametervan 25 mm:

Het max. toelaatbare toerental wordt niet overschreden. Bij een slijpsteen-Ø van 30 mm wordt het max. toelaatbare toerental bereikt, Slijpstenen met een grotere diameter mogen niet worden gebruikt. Verder is erop te letten, dat - de slijpstenen van een keramische of kunstharsbinding zijn voorzien - de slijpstenen zo moeten worden bewaard, dat ze niet beschadigd kunnen worden (scheurtjes in de slijpsteen, beschadigde gereedschapschacht enz, is voor de gebruiker levensgevaarlijk). - alvorens een nieuwe slijpsteen te gebruiken, deze eerst minstens 5 minuten zonder belasting moet proefdraaien. Werken met de buigzame as Dankzij het hoge toerental is de frees en slijpmotor oog uitermate geschikt een buigzame as aan te drijven. Opgelet! Veiligheidsbril dragen! Dubbelfase-regelelektronica met elektronische bewaking van de motorbeveiliging (Veiligheidselektronica) In deze dubbelfase-regelelektronica met ingebouwde tachogenerator ziijn de volgende voordelen geïntegreerd. Elektronische beveiliging tegen overbelasting Bij te zware belasting, die de motor in gevaar brengt, wordt het toerental van de freesmotor door de geïntegreerde bewaking van de motor gereduceerd. De machine moet ontlast worden – het best even van het werkstuk afhalen zodat u weer over het volledige vermogen beschikt. Elektronica-regeling met tachogenerator De dubbelfase-regelelektronica maakt een groot regelbereik van 8000 - 26 000 min-1 mogelijk. Bij belasting zorgt de tachogenerator voor extra vermogen. Het vooraf ingestelde toerental wordt constant gehouden. Met de stelknop (16) van de dubbelfase-regelelektronica kan dus onafhankelijk van - materiaal (b.v. hardhout, zachthout, kunststof) en - frees c.q. schuurgereedschap (b.v. kleine doorsnede, slechte kwaliteit, goede kwaliteit) - steeds de optimale snijsnelheid c.q. toerental tijdens het werk ingesteld worden. De vereiste snijsnelheid c.q. het toerental tijdens het werken is van vele factoren afhankelijk (b.v. verschillende hardheden van het te bewerken materiaal, kwaliteit van de frees, aanzet, enz.). De optimale instelling moet aan het begin van de werkzaamheden door proeven bepaald worden. Aanwijzing! Zeer hoge toerentallen betekenen snelle slijtage en een kleine standtijd van het gereedschap! Belangrijk! Alleen scherp en goed onderhouden freesgereedschap gebruiken! Beter is het onze originele freesgereedschap te gebruiken! Bij het gebruik van ander freesgereedschap mogen de toerentallen per minuut, die door de fabrikant op het zich draaiende gereedschap permanent zijn aangebracht, niet worden overschreden! Vervangen van de Koolborstels Dit werk en alle verdere service-werkzaamheden voeren onze servicewerkplaatsen snel en vakkundig uit. Netkabel Beschadigde netkabels mogen niet gebruikt worden. Ze moeten direct vervangen worden. Dat is dank zij de nieuwe netkabel-module (17) een kinderspel. Op de beide vergrendeltoetsen (18) drukken en de netkabel-module (17) uit de handgreep trekken. Een nieuwe netkabel-module in de handgreep schuiven en inklinken. Netkabels van verschillende afmetingen zijn als extra toebehoren verkrijgbaar. De netkabel-module uitsluitend voor elektrisch gereedschap van KRESS gebruiken! Probeer ze niet met andere elektrische machines! Motor, reiniging en onderhoud De krachtige universele motor heeft genoeg vermogensreserve. U wordt met een lange levensduur van de motor beloond, wanneer elke keen na beëindiging van de werkzaamheden het stof uit de ventilator blaast. De ventilatieopeningen moeten altijd vrij van stof en vuil zijn, omdat een goede en gelijkblijvende ventilatie heel belangrijk is. De machine is van een permanente smering voorzien en zo goed als onderhoudsvrij. Onderhoud van de frees Zorg ervoor, dat alleen scherpe en goed onderhouden frezen worden gebruikt. U spaart daardoor de motor en verhoogd de levensduur van de machine. Hardmetalen frezen verlangen een speciale zorgvuldige behandeling, omdat de snijkanten gemakkelijk kunnen uitbreken. Beschadigde frees-, slijp- en polijstgereedschappen mogen wegens de kans op venwonding niet op onze frees- en slijpmotor met hoge toerental worden gebruikt. Bijgeleverd accessoire FM 6955 E 1 Kijkscherm FM 6990 E 1 Kijkscherm OF 6990 E – Speciale accessoires Spantang 6 mm, 1/4" Freesinrichting Handvat Gegevens over lawaai/vibratie Meetwaarden overeenkomstig EN 50144 berekend. Geluidsdrukniveau: FM 6955 = 75+3 dB (A) FM 6990 E = 74,5+3 dB (A) Geluidsvermogenniveau: FM 6955 = 88+3 dB (A) FM 6990 E = 87,5+3 dB (A) Emissiewaarde met betrekking tot de arbeidsplaats: FM 6955 = 78+3 dB (A) FM 6990 E = 77,5+3 dB (A) Er zijn preventiemaatregelen nodig ter bescherming van het gehoor van de bediener. De gemeten versnelling bedraagt gemiddeld FM 6955: 3,7 m/s2 FM 6990 E: 6,1 m/s2 Milieubescherming Kress neemt uitgediende machines terug voor grondstofsparende recycling. Dank zij hun modulaire constructiewijze kunnen Kress-machines makkelijk in opnieuw bruikbare grondstoffen uit elkaar genomen worden. Geef uw uitgediende Kress-machine in de handelszaak af of stuur ze direct terug naar Kress. Wijzigingen voorbehouden. Italiano Data tecnici FM 6955 FM 6990 E Potenza assorbita Watt Potenza erogata Watt Numero di giri a vuoto 1/min Inserzione dell’utensile nel mandrino Ø mm Fresa Ø max. mm per taglienti per femmine max. mm Peso circa kg

HSS hoekfress met aanlooptap

HSS staalfrees met aanlooptap HSS vouwfrees met aanlooptap

Kantenfräser 45°, HMbestückt HSS holle groeffrees met aanlooptap

1. Dit elektrisch werktuig werd met de grootste precizie vervaardigd

en wordt in de fabriek aan strenge kwaliteitscontroles onderworpen.

2. Daarom garanderen wij de kosteloze herstelling van fabricage- of

materiaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruiker optreden. Wij hebben het recht defecte onderdelen te herstellen of door nieuwe te vervangen. Vervangen onderdelen worden opnieuw onze eigendom.

3. Ondeskundig gebruik of verkeerde behandeling alsook het openen

van de machine door niet-geautoriseerde hersteldiensten doen de garantie vervallen. Aan slijtage onderhevige onderdelen zijn van de garantieprestaties uitgesloten.

4. Er kan slechts aanspraak op garantie verleend worden als de

schade onverwijld gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties. 5. Gelieve in geval van storing de machine met ingevulde garantiebon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.

6. Door de door ons opgenomen garantieverplichtingen zijn alle

verdere aanspraken van de koper – met name het recht op koopvernietiging, prijsreductie of het eisen van schadevergoeding – uitgesloten.

7. De koper heeft echter naar keuze het recht op prijsreductie

(vermindering van de aankoopprijs) of op koopvernietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventueel opgetreden defecten binnen een redelijke termijn te herstellen.

8. Niet uitgesloten zijn de eisen van schadevergoeding volgens

§§ 463, 480 alinea. 2, 635 BGB wegens niet bestaande, toegekende eigenschappen.

9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de

Bondsrepubliek Duitsland. Garanzia Garanti
