GEBRUIKSAANWIJZING LED QUADRA BEAM JBSYSTEMS

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

OPGELET: GEVAAR! stel de lens nooit bloat aan direct zonlicht, zichs gedurende een korteperiode. Dit kan het toestel beschadigen en zichs brand verroorzaken!

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijkme manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigeneilighheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Zeer dynamisch LED scaneffect met krachtige stralen

• Op basis van 4 LED clusters met 256 power LEDs (R = 96 + G = 96 + B = 64) :

• Zeer heldere kleuren in vergelijking met efecten die werken met een halogeenlamp

• Zeer scherpe blauwe, rode en groene laserachtige stralen

• Geen lampen te verrangen!
  Bijna geen warmteontwikkeling ^+ zeer laag verbruik

• Dimmer (0-100%) en ultra snelle strobe functie

• Uitstekende ingebouwde programme's voor prachtige afwisselende Lichtshows:

• DMX-control: via 1kanaal voor een gemakkelijk gebruik of via 6 kanalen voor een volledige controle over de 4 LED clusters

• Standalone: geluidgestuurd via de ingebouwde microfoon
• Master/slave: prachtige synchrone shows

• CA-8 controller apart verkrijgbaar

• IEC voeding in/uitgangen voor het gemakkelijk doorlinken via optionele IEC stroomkabels

• Perfect voor verzillende toepassingen: discotheken, clubs, mobiele DJs, ...

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werd. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit aparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schade voorzaakt door verkeerd gebruik van het aparaat valt net onder de garantie. De dealer aanvaardt geen verantwoordelijkkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controller of de doos volgende onderdelen bevat:

• Handleiding
• LED QUADRA BEAM
• Voedingskabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die sich in een gelijxbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur beschrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Klasse I apparaten

Dit symbolism bepaalt: de minimumafstand van te belachten voorwerpen. De minimumafstandussen projector en het verlichte voorwerp要去en dan 0,5 meter zijn.

Het toestel is geschikt om gemonteerd te worden op standard ontvambare oppervlakten. Standaard ontvambare oppervlakten omvatten bouwmaterialien zoals hout en houtbevattende materialien van meer dan 2mm dik

• Bescherm het milieu, probeer zoveel möglich het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermielen. Indien een vreemd voorwerp in het apparatusaat geraakt,要去 U het direct van het lichtnet afkoppelen.
• Plaats de installmentie op een plaat met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installmentie moet op minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek alsijd de stekker uit wanneer het apparaat gedurende langere tijd nicht worden gebruikt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoedg personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op dechterzijde van het toestel.
• De elektrische kabel behoort alsigt in uiststkende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is. De kabel要去vangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.

• Gebruik als dem gebrachten und die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten als die gebrachten as

• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Er zitten geen onderdelen in het toestel die door de gebruiker要去en onderhoven.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd+zijn.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om wijzigingen aan het toestel aan te brengen.

Belangrijk: Kijk nooitrechtstreeks in de lichtbron. Gebruik het lichteffect Niet in aanwezigheid van personen die lijden aan epilepsie.

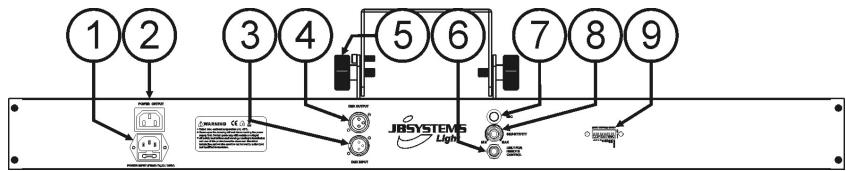

BESCHRIJVING:

1. Voedingsingang met IEC aansluiting en ingebouwde zekeringhouser: sluit hier de meegeleverde voedingskabel aan.
2. Voedingsuitgang met IEC aansluiting: hier kurz u via een speciale IEC stroomkabel een andere LED QUADRA BEAM van stroom voorzien. Er mogen max 51 van deze toestellen gelinkt worden
3. DMX ingang: mannelijke 3pins XLR-connector voor het aansluiten van universe DMX kabels. Deze ingang kan instructijes krijgen van een DMX-controller of van een andere LED QUADRA BEAM in master/slave modus.
4. DMX uitgang: vrouwelijkke 3pins XLR-connector om de LED QUADRA BEAM met het volgende toestel in de DMX keten te verbinden of om een andere LED QUADRA BEAM aan te sluiten in master/slave modus.
5. Ophangbeugel met 2 spanknoppen waarop een universele montagehaak kan bevestigd worden.
6. 14 Jack aansluiting voor de optionele CA-8 hand controller
7. Ingebouwde microfoon
8. Regeling van de ingangsgevoeligheid van de microfoon.
9. DIP schakelaars voor het instellen van het DMX startadres van het toestel.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmente van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaitsing kan ernstige letseIs en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installeringmaterialen要去en worden gebruikt; deeiligheid van het geinstalleerde toestel要去 regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.

• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.

• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.

• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können haben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk aan moeten de installations worden gekeurd door een vakman om te controlen of de verilgheid nog steeds perfect is.

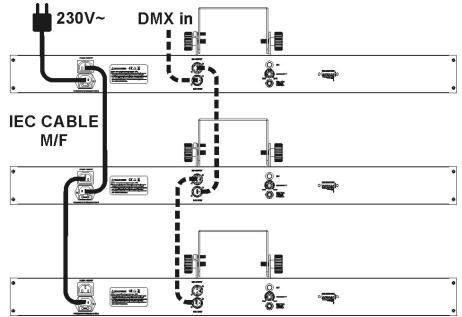

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installment zou alleen uitgevoerd要去en worden door een bekwaam person volgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

• Het DMX-protocol is een breed gebruikt hogesnelheidssignaal omlichtuitrustingen te bedieren. U要去 uw DMX bediening en alle units met een gebalanceeerde kabel van goede kwaliteit doorverbinden.
• Zowel de XLR-3pin als XLR-5pin connector worden gebruikt, darüber de XLR-3pin is populäder want deze kabels zich compatible met gebalanceerde audio kabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatif signal (-) ~ Pin3 = Positief signal (+)
Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatif signal (-) ~ Pin3 = Positief signal (+) ~ Pins4+5 Niet in gebruk.

• Om vreemd gedrag van de lichteffecten, veroorzaakt door storing, te voorkomen,要去 u een aftluitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit za eenvoudig Niet werknen!
• Weet zeker dat alle units op het Lichtnet zijn aangesloten.
• Elk lichteffect in de keten heeft een eigien DMX startadres nodig zodat het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.

Hoe de DIP-schakelaars gebruiken om het gewenste DMX startadres in te stellen:

In het volgende hoofdstuk worden beschreiben hoe u het adres op dit toestel moet instellen (DMX-512 adres instellen). Het startadres van elk toestel is zeer belangrijk. Het is erchter onmogelijk u mede te delen welk start adres u zou要去en gebruiken aangezien dit volledig afhangt van de controller die u gaat gebruiken... Gelieve hiervoorde handleiding van uw DMX-controller ter raadplegen.

Voorbeelden van instellingen voor de verschillende kanaalconfigurations:

• 1 kanaalsmodus: 001 (toestel1), 002 (toestel2), 003 (toestel3), ... → interval van 1 kanaal
• 6 kanaalsmodus: 001 (toestel1), 007(toestel 2), 013 (toestel3), ... → interval van 6 kanalen

Elk van de eerste 9 DIP-schakelaars stemt overeen met een bepaalde DMX-waarde. Dip schakelaar 10 wordt gebruikt om over te schakelenussen 1 kanaals et 6 kanaals modus.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Waarde	1	2	4	8	16	32	64	128	256	ON = 1 kanaalsmodus OFF= 6 kanaalsmodus

U kunt de waarden van deze schakelaars combineren om zo om het even welk startadresussen 1 en 512 te bekomen:

Startadres = 01	→ schakelaar 1=ON	waarde: 1
Startadres = 05	→ schakelaar 1+3=ON	waarde: 1+4 = 5
Startadres = 09	→ schakelaar 1+4=ON	waarde: 1+8 = 9
Startadres = 13	→ schakelaar 1+3+4=ON	waarde: 1+4+8 = 13
...
Startadres = 62	→ schakelaar 2+3+4+5+6=ON	waarde: 2+4+8+16+32 = 62

BEDIENING VAN HET TOESTEL

1. 1autonomtoestel:

Belangrijk: het DMX adres MOET ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF). Sluit het toestel gewoon aan op het net en LAST muziek aftspelen. Het toestel zal automatisch beginnen werkken op het ritme van de muziek.

Wonneer u ook dip schakelaar 10 aan zet zal het toestel automatisch beginnen werken op een voorgeprogrammeerde snelheid

2. Twee ofeer toestellen in master/slave opstelling:

Verbind 2 of mer toestellen met mekaar via gebalanceerde XLR microfonkabels van goede kaliteit. Het toestel waar geen kabel aangesloten is in zich ingang za reageren als master, de andere toestellen zijn slave toestellen.

Belangrijk: Op het master toestel MOET het DMX adres ingesteld worden op 000

Stel het DMX adres van het eerste slave toestel in op 001.

U kan het gedrag van een of meerde van de slave toestellen omkeren door de positie van DIP-switch n^10 op deze toestellen te veranderen. Probeer het gewoon eens en kijk of het effect better tot zijnrecht kommt.

3. Een betere controde dank zij de CA-8 controller:

De CA-8 controller kan enkel gebruikt worden in standalone (autonomous) of master/slave modus. Sluit de controller via de jack ingang aan op het eerste toestel (master). Nu kut u alle tostellenden controleren:

Stand by	Blackout
Function	7. Synchronous Strobe 8. Sound Strobe 9. Two light Strobe	Kies een show
Mode	Strobo (LED UIT)	Show (LED AAN)

4. DMX-modus:

Wanneer de toestellen in DMX aangesloten zich, dan kurz u de toestellen controleren zoals hieronder beschreiben:

Twee DMX modi zichikbaar: werking via 1kanaal of via 6 kanalen:

1 kanaals modus:

Zeer gebruiksvriendelijke werkmodus: u heeft slechts 1 DMX kanaal nodig om 1 van de 12 voorgeprogrammeerde sound chases op te roepen, of u kunt het toestel gewoon aan en uit zetten via een controller zoals once Effect Commander (geen switch packs nodig).

6 kanaals modus:

Zo beschicht u over de totale controle van alle voorgeprogrammeerde functies en efecten van het toestel.

• Kanaal 1: schakel het toestel aan/uit en kies 1 van de 25 chases.
• Kanaal 2: contrôle voor de strobo functie
• Kanaal 3: contrôle van het uitgangsiveau van de rode LEDs.
• Kanaal 4: contrôle van het uitgangsnaveuau van de groene LEDs.
• Kanaal 5: contrôle van het uitgangsnaveau van de blauwe LEDs.
• Kanaal 6: algemene dimniveau.

1 KANAAL
6 KANALEN

Ch1	Ch1	Ch2	Ch3	Ch4	Ch5	Ch6
Chase	Chase	Strobe	Red	Green	Blue	Dimmer
250-255 Chase 12	250-255 Chase 25		255	100%	255	100%
230-249 Chase 11	240-249 Chase 24
210-229 Chase 10	230-239 Chase 23
190-209 Chase 9	220-229 Chase 22
170-189 Chase 8	170-179 Chase 17
150-169 Chase 7	160-169 Chase 16
130-149 Chase 6	130-149 Chase 16
110-129 Chase 5	110-129 Chase 12
090-109 Chase 4	100-109 Chase 11
070-089 Chase 3	090-099 Chase 9
050-069 Chase 2	080-089 Chase 8
030-049 Chase 1	070-079 Chase 7
000-029 OFF	060-069 Chase 6
	050-059 Chase 5
	040-049 Chase 4
	030-039 Chase 3
	020-029 Chase 2
	010-019 Chase 1
	000-009 Function

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste personenijdens het onderhoud.
• Zet het toestel UIT, trek de netstekkeruit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie要去 de volgende punten worden gecontrolerd.

• Alle schroeven gelebracht om het te toestel te installereren en alijken onderdelen要去en goed vastgedraaid zichen en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers)ogen absolut而不是 wrongen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt werden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdt te worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegel's moet regelmatin worden uitgevoerd om een zo goed möglichke luchtuistraling te verkrijnen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeving waar het toestel worden gebruikt: een klammme, rokerige of bijzonder vuile omgeving kan een grotere oepenhoping van vuilveroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik normale glasreinigende producten.

• Droog de onderdelen.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaam personneel!!

Netvoeding: wisselstroom 100V tot 240V, 50/60Hz

Stroomverbruik: 12 Watt

Zekering: 250 V/6,3A trage zekering (20 mm)

Geluidscontrole: Inwendige microfoon

DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk

Aantal gebruikt DMX kanalen: 1 of 6 kanalen

Lamp: 256 LEDs (R96 + G96 + B64)

Afmetingen: 965 x 190 x 82cm

Gewicht: 6,4 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf
U kan de LASTe versie van deze handleding downloads via Onze website: www.beglec.com
