BEDIENUNGSANLEITUNG LED QUADRA BEAM JBSYSTEMS

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.

• Sehr dynamischer LED Scanner-Effekt mit kraftvollen Strahlen

• Ausgestattet mit 4 LED-Cluster mit 256 Hochleistungs-LEDs (R=96 + G=96 + B=64):

• Außerst schillernde Farben verglichen mit Halogenlampen-Effekten

• Sehr scharfe blaue, rote und grüne Laserähnliche Strahlen
• Kein Leuchtenaustausch!

• Nahezu keine Wärmeabgabe und sehr geringe Leistungsaufnahme

• 0-100% Dimmung und ultra schnelle Strobe-Funktion

• Ausgezeichnete eingebaute Programme für herrliche, abwechselungsreiche Lichtshows:

• DMX-Steuierung: 1-Kanal für eine einfache Bedienung oder 6-Kanal für komplette Steuerung der der 4 LED-Cluster

• Standalone: musikgesteuert mit eingebautem Mikro

• Master/Slave: wundervolle synchronisierte Shows
  Wahlweise CA-8 Fernsteuerung erhältlich

• IEC Netzein-/ausgabe zum einfen Verbinden mit als Zubehör erhältlichen IEC-Kabeln

• Ideal für verschiedene Anwendungen: Diskos, Clubs, mobile DJs, ...

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzüglich mithem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- LED QUADRA BEAM
-Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusehen, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiacek weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol beweutet: Klassie I Klassifizierung

Dieses Symbol gibt an: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem belichteten Gegenstand muss mehr als 0,5 Meter betragen.

Die Vorrichtung ist geeignet zur Installation auf gängigen entflammbaren Oberflächen. Gängige entflammbare Oberflächen umfassen Baumaterialien wie Holz oder holzhaltige Baustoffe mit einer Dicke von über 2mm.

• Aus Umweltschutzgründen Verpackungitte niederverwenden oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung eine Zeit zum Temperaturausgleich ausgescheltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerä geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
  Gerat nicht offen.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

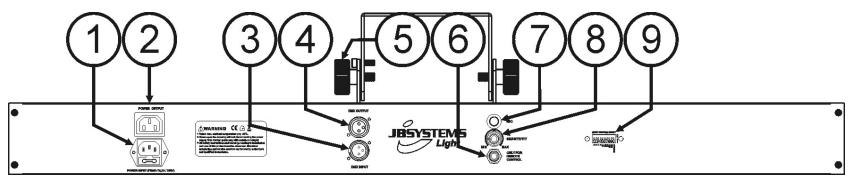

BESCHREIBUNG

1. Netzanschluss mit IEC Buchse zum Anschluss an die Steckdose.
2. Netzaung mit IEC Stecker: Sie können mit dem optionalen IEC Kabel diesen Netzaung mit dem Netzeingang des nachsten Gerät verbinden (max 51 LED QUADRA BEAM)
3. DMX-Eingang: 3-poliger XLR-Stecker zum Anschlieben von gängigen DMX-Kabeln. Dieser Eingang erhält Befehle von einem DMX-Controller oder im Master/Slave-Modus von einem anderen LED QUADRA BEAM.
4. DMX-Ausgang: 3-polige XLR-Buchse zum Anschlieben des LED QUADRA BEAM an das nachfolgende Gerät in der DMX-Kette oder im Master/Slave-Modus an einen anderen LED QUADRA BEAM.
5. Halter mit zwei Schrauben auf jeder Seite und einem Montier loch um das Gerät in eine Montagevorrichtung zu bringen.
6. 1 / 4 " Buchse zum Anschluss eines optionalen CA-8-Controllers
7. Eingebautes Mikrofon
8. Empfindlichkeit für Audio-Pegel.
9. DIP-Schalter zur Einstellung der DMX-Startadresse des Geräts.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installmenten,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

ELEKTKINSTALLATION + ADDRESSIERUNG

Wichtig: Die Elektroinstallation solle nur von Fachleuten in Übereinstimmung mit den in ihrem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführrt werden.

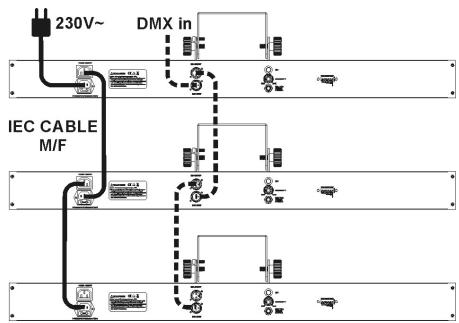

Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 =

Negatives Signal (-) Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 =

Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~

Pins4 + 5 werden nicht verwendet

90~120 ohm resistor
- Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, das Funktioniert nicht!
- Stellen Sie sichere, dass alle Geräte ans Netz angeschlossen sind.
- jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er kenknet, welche Befehle des Controllers er entschlussen muss. Im folgenden Abschnitt erhalten Sie eine Anleitung zum Einstellen der DMX-Adressen.

Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:

Bitte im nachstehend Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jeder einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unwilling, denen in dieser Bedienungsanleitung zu erlören, welche Startadresse Sie einzustellen haben. Das hangt vollständig von dem verwandten Controller ab... Also,itte lessen Sie in der Bedienungsanleitung Ihres DMX Controllers nach, wie die Startadresse einzustellen ist.

Beispiel für verschiedene Kanal-Konfigurationsen:

1 Kanal-Modus: 001 (gerät1), 002 (gerät 2), 003 (gerät 3), ... → Abständen von 1 Kanal
- 6 Kanal-Modus: 001 (gerät 1), 007 (gerät 2), 013 (gerät 3), ... → Abständen von 6 Kanälen

Jeder der ersten 9 DIP-Schalter entspricht einem bestimmten DMX-Wert. DIP-Schalter 10 wird verwendet für verschiedene Kanal-Konfigurationen: 1 Kanal oder 6 Kanale

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	ON = 1CH modeOFF = 6CH mode

Sie können die Werte dieser Schalter kombinieren, um gleich welche Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 → Schalter 1=ON Werte: 1
Anfangsadresse = 05 → Schalter 1 + 3 = ON Werte: 1 + 4 = 5
Anfangsadresse = 09 → Schalter 1 + 4 = ON Werte: 1 + 8 = 9
Anfangsadresse = 13 Schalter 1 + 3 + 4 = ON Werte: 1 + 4 + 8 = 13

Anfangsadresse = 62 Schalter 2 + 3 + 4 + 5 + 6 = ON Werte: 2 + 4 + 8 + 16 + 32 = 62

BEDIENUNG DES GERÄTS

1. Standalone 1 Gerät:

Wichtig: die DMX-Adresse MULLS auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF). Schlieben Sie die Einheit einfach ans Netz und schalten Sie Musik ein. Die Einheit beginnnt automatisch im Takt der Musik zu arbeiten.

Wenn Sie auch DIP-Schalter 10 einsetzen arbeitet das Gerät automatisch auf vorprogrammierte Geschwindigkeit.

2. Zwei oder mehr Geräte in der Master/Slave-Einstellung:

Verbinden Sie 2 oder mehr Einheiten miteinander und verwenden Sie bereits hochwertige symmetrische XLR Mikrofon kabel. Die Einheit, die kein Kabel an ihrem Eingang angeschlossen hat, Funktioniert als Master, die anderen sind die Slave-Einheiten.

Wichtig: An der Master-Einheit MUSS die DMX-Adresse auf 000 eingestellt sein.

Sie können das Verhalten eines oder mehrerer Slave-Einheiten umkehren, indem Sie die Position des DIP-Schalters Nr. 10 auf diesen Slaves ändern. Versuchen Sie es einfach und schauen Sie, ob ein besserer Effekt erreicht wird.

3. Schlieben Sie den optionalen CA-8-Controller für mehr Steuerfunktionen an:

Der CA-8-Controller kann nur im Standalone oder Master/Slave-Modus verwendet werden. Schließen Sie den Controller an den Buchseneingang des ersten Geräts (Master) an. jeder künsten sie alle angeschlossenen Geräte steuern:

Stand by	Blackout des Geräts
Function	10. Synchroner Strobe 11. Sound Strobe 12. 2 Light Strobe	Wahlen Sie eine Show
Mode	Strobe (LED OFF)	Show (LED ON)

4. DMX-Modus:

Wenn die Geräte im DMX-Modus angeschlossen sind, können sie gemäß dem folgenden DMX-Diagramm gesteuert werden:

Zwei DMX-Modi sind verfügbar: 1CH und 6CH- Modus:

1-Kanal-Modus:

Sehr Benutzerfreundlicher Modus: Sie bereits nur ein DMX Kanal um einen von 12 vorprogrammierten Chases auszuwahlen oder Sie konnen den Effekt Commander zum ein- und ausschalten benuten (Sie bereits kein Switch Pack).

6-Kanal-Modus:

Für komplette Steuerung.

• Kanal 1: Schalten Sie das Gerät ein / aus und wahlen Sie 1 von 12 Lauflichter.
• Kanal 2: Steuerung für die Blitz-Funktion
• Kanal 3: Kontrollieren Sie die Ausgangspegel für die roten LEDs
• Kanal 4: Kontrollieren Sie die Ausgangspiegel für die grüne LEDs
• Kanal 5: Kontrollieren Sie die Ausgangspegel für die blauen LEDs
• Kanal 6: Allgemeine Dimmer

1 KANAL MODUS
6 KANAL MODUS

Ch1	Ch1	Ch2	Ch3	Ch4	Ch5	Ch6
Chase	Chase	Strobe	Red	Green	Blue	Dimmer
250-255 Chase 12	250-255 Chase 25		255	100%	255	100%
230-249 Chase 11	240-249 Chase 24
210-229 Chase 10	230-239 Chase 23
190-209 Chase 9	190-209 Chase 19
170-189 Chase 8	160-179 Chase 17
150-169 Chase 7	150-169 Chase 16
130-149 Chase 6	140-149 Chase 15
110-129 Chase 5	110-129 Chase 15
090-109 Chase 4	100-109 Chase 14
070-089 Chase 3	100-109 Chase 13
050-069 Chase 2	090-099 Chase 9
030-049 Chase 1	080-089 Chase 8
000-029 OFF	070-079 Chase 7
	060-069 Chase 6
	050-059 Chase 5
	040-049 Chase 4
	030-039 Chase 3
	020-029 Chase 2
	010-019 Chase 1
	000-009 Function

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rosfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lufthungsschitze monatlich gereinigt werden.
• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel mussen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsmittelvaille hängen stark von der Umgebung ab: feucht, verrauchte und besonder verschmutzte Umgebung führen zu großerer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern
• Innere Optik mindestens alle 90 Tage saubern.

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung: ≈ 100V bis 240V , 50/60Hz

Stromverbrauch: 12 Watt

Sicherung: 250V / 6,3A langsame Sicherung (20mm Glas)

Klangregler: Eingebautes Mikrofon

DMX Anschlasse: 3-pin XLR Stecker/Buchse

DMX Kanale: 1 oder 6

Lichtquelle: 256 LEDs (R96 + G96 + B64)

Abmessungen: 965× 190× 82cm

Gewicht: 6,4 kg

965

Technische Änderungen können auch ohne Vorankunguldung vorgenommen werden!
Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
