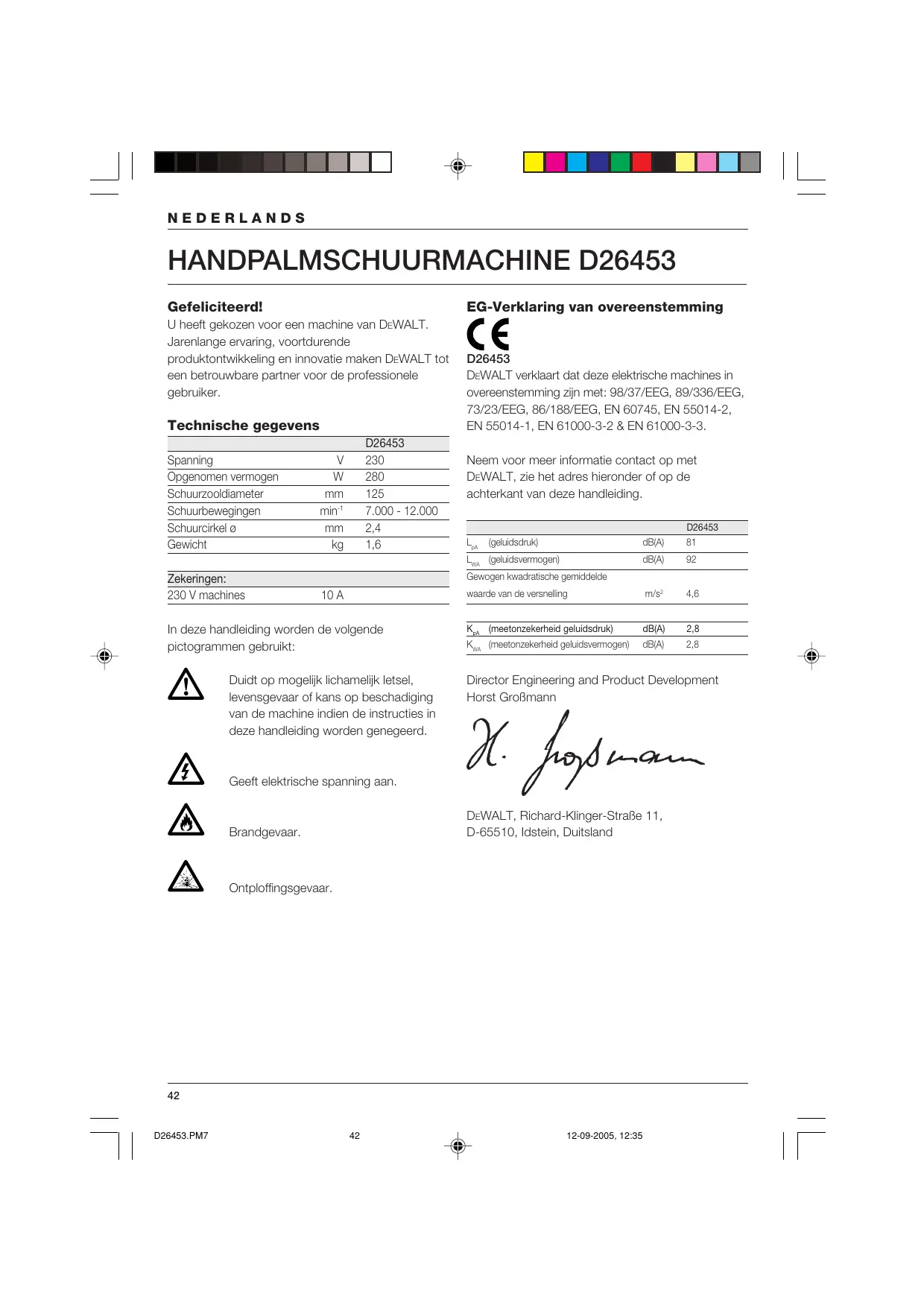

GEBRUIKSAANWIJZING D26453 DEWALT

U heeft gekozen voor een machine van DeWALT. Jarenlange ervaring, voortduren de Produktontwikkeling en innovatie makeen DeWALT tot een betrouwbare partner voor de professione gebruiker.

Technische gegevens

		D26453
Spanning	V	230
Opgenomen vermogen	W	280
Schurzzooldiameter	mm	125
Schuurbewegingen	min-1	7.000 - 12.000
Schuurcirkel ø	mm	2,4
Gewicht	kg	1,6
Zekeringen:
230 V machines	10 A

In deze handleiding worden de volgende pictogrammen gebruikt:

Duidt op möglichl lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genedeerd.

Geeft elektrische spanning aan.

Brandgevaar.

Ontploffingsgevaar.

EG-Verklaring van overeenstemming

DeWALT verkaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, 86/188/EEG, EN 60745, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding.

		D26453
LpA(geluidsdruk)	dB(A)	81
LWA(geluidsvermogen)	dB(A)	92
Gewogen kwadratische gemiddeldewaarde van de versnelling	m/s2	4,6

KpA (meetonzekerheid geluidsdruk)	dB(A)	2,8
KwA (meetonzekerheid geluidsvermogen)	dB(A)	2,8

Algemene veiligheidsvoorschriften

Waarschuwing! Lees alle voorschriften.

Wanner de volgende voorschriften nicht in ache.
worden genomen, kan dit een elektrische schok,
brand of ernstig letsel tot gevolg hebben. Het
hierna gebruekte begrip 'elektrisch gereedschap'
heeft betrekking op elektrische gereedschappen
voor gebruik op het stroomnet (met netsnoer) of
op een accu (snoerloos).

BEWAAR DEZE VOORSCHRIFTEN GOED.

1 Werkomgeving
a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b Werk met de machine nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
c Houd kinderen en andere Personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u wordt afgeleid, kutu de controle over het gereedschap verliezen.

a De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico voor een elektrische schok wonneer uw lichaam geaard is.
c Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d Gebruik het snoer Niet voor een verkeerd doel. Gebruik het snoer Niet om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van把它, olie, scherpe randen of bewegende delen.

Beschadigde of in de war geraakte snoeren vergroten het risico van een elektrische schok.

e Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok.
3 Veiligkeit van Personen
a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b Draag persoonlijke beschermende utrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende utrusting Zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c Voorkom per ongeluk inschakelen. Controller of de schakelaar inde uit-stand staat voordat u de stekker in het stopcontact steekt. Wanner u bij het dragen van het gereedschap uw vinger aan de schakelaar hebot of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e Reik Niet te ver. Zorg er aktijd voor dat u stevig staat en in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachtete situates beter onder controle houden.
f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.

NEDERLANDS

g Wanneer stofafzugings- of stofopvang- Voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt.

Het gebruik van deze voorzieningen beperkt het gevaar door stof.

4 Gebruik en onderhoud van elektrische gereedschappen

a Overbelast het gereedschap Niet. Gebruik voor uw toepassing het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect.

Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d Bewaar nicht-gebrukte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er net hier mee vertrouwd zich en deze aanwijzingen net hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gezruikt.
e Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en nicht vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap geleukt. Veel ongevalten hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zichn gemakkelijker te geleiden.
g Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijk volgens deze aanwijzingen en zoals voor dit speciale gereedschapsubtype voorgeschreven.

Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situates leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen.

Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Aanvullende veiligheidsinstrumenties voor schuirmachines

Neem speciale maatregelen bij het schuren van bepaalde soorten hout (bijv. beuken- en eikenhout) en metaal die möglichg giftige stoffen produceren. Draag een stofmasker dat special ontworpen is ter bescherming gegen giftige stoffen en dampen, en verzeker u ervan dat andere Personen op de werkvoer of die de werkvoer betreden eveneens beschermd zich.

• Gebruik deze machine in een goed geventileerde ruimteijdens het schuren van metaal. Gebruik de machine Niet in de buurt van ontvlambare vloeistoffen, gassen of stof. Vonken of gloeende deeltjes van het schuren of vonkende koolstofborstels hunnen ontvlambare materialen ontsteken.

Schuren van geverfde oppervlakken

Neem de geldende regels voor het schuren van geverfde oppervlakken in acht. Let waar bij vooral op het volgende:

1 Gebruik indien möglich steeds een stofafzuigssystem.
2 Ga uiterst zorgvuldig te werk bij het schuren van verf op loodbasis:
- Kinderen en zwangere vrouwenogens de werkvloer Niet betreden.
- Alle Personen die de werkvloer betreden,要去en een masker dragen ter bescherming gegen loodverstof en -damp.
- Eten, drinken en roken op de werkvoer is nicht toegestaan.

3 Verwijder stof en ander afval op veilige en verantwoorde wijze.

Inhoud van de verpakking

De verpakking bevat:

1 Handpalschuurmachine
1 Stofzak
1 Stofafzugadapter
1 Set schuurschijven
1 Handleiding
1 Onderdelentekening
- Controller de machine,失落 onderdelen en accessoires op transportschade.
- Lees deze handleiding rustig en zorgvuldig door voordat u met de machine.gaat werken.

Beschrijving (fig. A)

Uw handpalschuurmachine D26453 is ontworpen voor schuren van hout, plastic en metaal in een professionele omgeving.

1 Aan/uit-schakelaar
2 Elektronische toerentalregelaar
3 Stofafzugopening
4 Schuurzool

De elektrische motor is ontwikkeld voor een bepaalde netspanning. Controller.altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Uw DeWALT-machine is dubbel geisoleerd overeenkomstig EN 60745; een aarddraad is dan ook nicht nodig.

Vervangen van het snoer of de stekker

Als de stekker of het snoer worden verrangen,要去 de oude stekker c.q. het oude snoer worden weggegoid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken.

Gebruik van verlengsnoeren

Wanneer een verlengsnoer worden gebruikt, neem dan een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine (zie technische gegevens). De aders要去en minimaal een doorsnede hebben van 1,5 mm².

Wanner het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

Monteren en instellen

Haal vór het monteren en instellen.altijd de stekker uit het stopcontact.

Aanbrengen van het schuurvel (fig. B)

De machine gebruikt geperforeerde 125 mm (5") schuurschijven bekleed met klittenband met 8 stofafzuiggaten.

Leg de machine op een tafel met de schuurzool (4) maar boven.
- Plaats het schuurvel direct op de schuurzool.
- Houd met de ene hand de schuurzool (4) in positie en plaats met de andere hand het schuurvel op de schuurzool. Zorg ervoor dat de stofafzuiggaten (5) in schuurzool en schuurvel overeenkomen.
- Druk de schijf stevig op het schuurvel.

Instellen van de elektronische snelheidsregeling (fig. A)

Met behulp van het stelwiel van de elektronische snelheidsregeling (2) is de snelheid traploos instelbaar van 7.000 - 12.000 min ^-1 .

• Zet het stelwiel in de gewenste stand. De juiste instelling worden proefondervindelijk vastgesteld.
• Naarmate het materiaal harder is, is een hogere instelling nodig.

Stofafzuiiging (fig. C)

Bij het schuren van hout komt veel stof vrij. Installeraarademaltijdeenstofzak die voldoet aan de geldende richtlijnenoordstofemissie.

Gebruik bij het schuren van metaal een stofzak of stofafzuiger met vorkendover.

De machine worden geleverd met een adapter voor het aansluiten van een stofzak of een stofafzuiger.

• Monteer de stofafzuiigadapter (6) aan de uitgang (3) zoals afgebeeld.
• Bevestig de stofzak door de gleuven met open eind (8) op een lijn te brengen met de sleuven (9) en de stofzak (6) aan de adaptor (6) te monteren.
• Draai het geheel met de klok mee om hem op zichen plaat te vergrendelen.
• Sluit de machine als alternatif aan op een stofafzuiger met behulp van de adapter (6).

NEDERLANDS

Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstrumenties in acht en houdt u aan de geldende voorschriften.

• Zorg ervoor dat het te schuren werkstuk goed vast staat.

• Forceer de machine Niet. Overmatige druk op de machine verbetert de schurende werkung nicht maar resulteert alleen in grotere belasting van de machine en versnelde slijtage van het schuurpapier.
• Voorkom overbelasting.

Schur geen magnesium!

In- en uitschakelen (fig. A)

• Stel de elektronische toerentalregeling (2) in.
• Zet om de machine in te schakelen de aan/uitschakelaar op I.
• Zet om de machine uit te schakelen de aan/uitschakelaar op O.

Schuren (fig. A)

• Begin met schuurpapier met de grofste korrel.
• Omdat de machine korte schuurbewegingen in allerichtingen maakt, is het Niet nodig met de houtnerf mee te schuren.
• Controller uw werk met korte tussenpozen.
• Schakel aktijd de machine uit wanner het werk is beëindigd en voordat u de stekker uit het stopcontact haalt.

Legen van de stofzak (fig. C)

Ledig de stofopvangbak steeds wonneer deze voor ongeveer eenerde vol is voor een zo efficien mt mogelijk stofafzuiing.

• Trek om de stofopvangbak te legen, de stofopvangbak en de adapter er samen vanaf.
• Verwijder de stofopvangbak (7) van de adapter (6) door hem linksom te draaien en eraf te trekken.

• Leeg de inhoud van de zak in een afvalbak. Gebruik indien nodig een stofafzuiger om de stofopvangbak te reinigen waar bij het oppervlak aan de binnenkant worden gezogen.

• Breng de stofzuigeradaptereer aan.

• Breng de stofzak waar aan.

Uw dealer verstrekt u graag de nodige informatatie over de juiste accessoires.

Onderhoud

Uw DeWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur.

Vervangen van de steunschijf en de frictiering (fig. D)

Zowel de schuurzool (4) als de frictiering (10) zijn slijtdelen.

De schuurzool moet verrangen worden op het moment dat sporen van slijtage duidelijk zichtaar worden. Vervang de frictiering op het moment dat de snelheid van de schuurzool aanmerkelijk toeneemt wanneer de machine van het werkstuk worden genomen.

• Trek de stekker uit het stopcontact.
• Draai de schroeven (11) los en verwijder de schuurzool.
• Vervang de schuurzool (4) en/of de frictiering (10) en draai de schroeven (11) aan. Plaats de frictiering werk in de juiste positie.

Smering

Uw machine heeft geen extra smering nodig.

Reiniging

Houd de ventilatiesleuven vrij en kaak de behuizing regelmatig schoon met een zachtde doek.

• Nadat de machine zonder stofzak is gebruikt voor het schuren van metaal, reinigt u de machine met behulp van lage-druklucht.

Milieu

Gescheiden inzameling. Dit product mag nicht met het gewone huishoudelijkke afval worden wegegooid.

Wonneer uw oude DeWALT-product aan verranging toe is of het u Niet langer van Dienst kan zich,gooi het dan Niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheden kan worden ingezameld.

Door gebrachte producten en verpakkingen gescheden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialien voorkomt milieuuvervuiing en vermindert de vraag maar grondstoffen.

Inzamelpunten voor gescheden inzameling van elektrische huishoudproducten bij gemeentelijk vuilnisbergen of bij de verkoper waar u een新产品 koopt, hunnen aanplaatselijke voorschriften gebonden zijn.

DeWALTbiedtde mogeljikhedtotinzamelenen recyclen van afgedankte DeWALT-producten. Om gebruik te makes van deze service, returneert u het productaar een van de erkende servicecentra, die.dequeue productoovons verzamelt.

U knot het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de blijderve van deze handleiding. U knot ook een lijst van once servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

GARANTIE

30 DAGEN ,NIET GOED, GELD TERUG GARANTIE

Indien uw DeWALT elektrisch gereedschap om welke reden dan ook Niet geheel aan uw verwachtingen voldoet, stuart u het dan compleet zoals bij aankoop binnen 30 dagen terug maar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

- 1 JAAR Gratis SERVICE-CONTRACT

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis UITgevoerd in once Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer maar een erkend DeWALT Service-center.

1JAAR GARANTIE

Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van alle defekte delen of van het hele apparaat, zulks ter beoordeling van DeWALT, op voorwaarde dat:

• het produit Niet foutief gebruikt werden
• het produit Niet gerepareerd is door onbevoegden
• het aankoopbewijs met waarop de aankoopdatum worden overdlegd

Informeer bij uw dealer of bij het DeWALT-hoofdkantoor maar het adres van hetdichtstbijzijnde Service-center (zie de zichijdevan deze handleiding). Een overzicht van erkendeDeWALT Service-centers en nadere informatieover once service vindt u ook op Internet:

www.2helpU.com.
