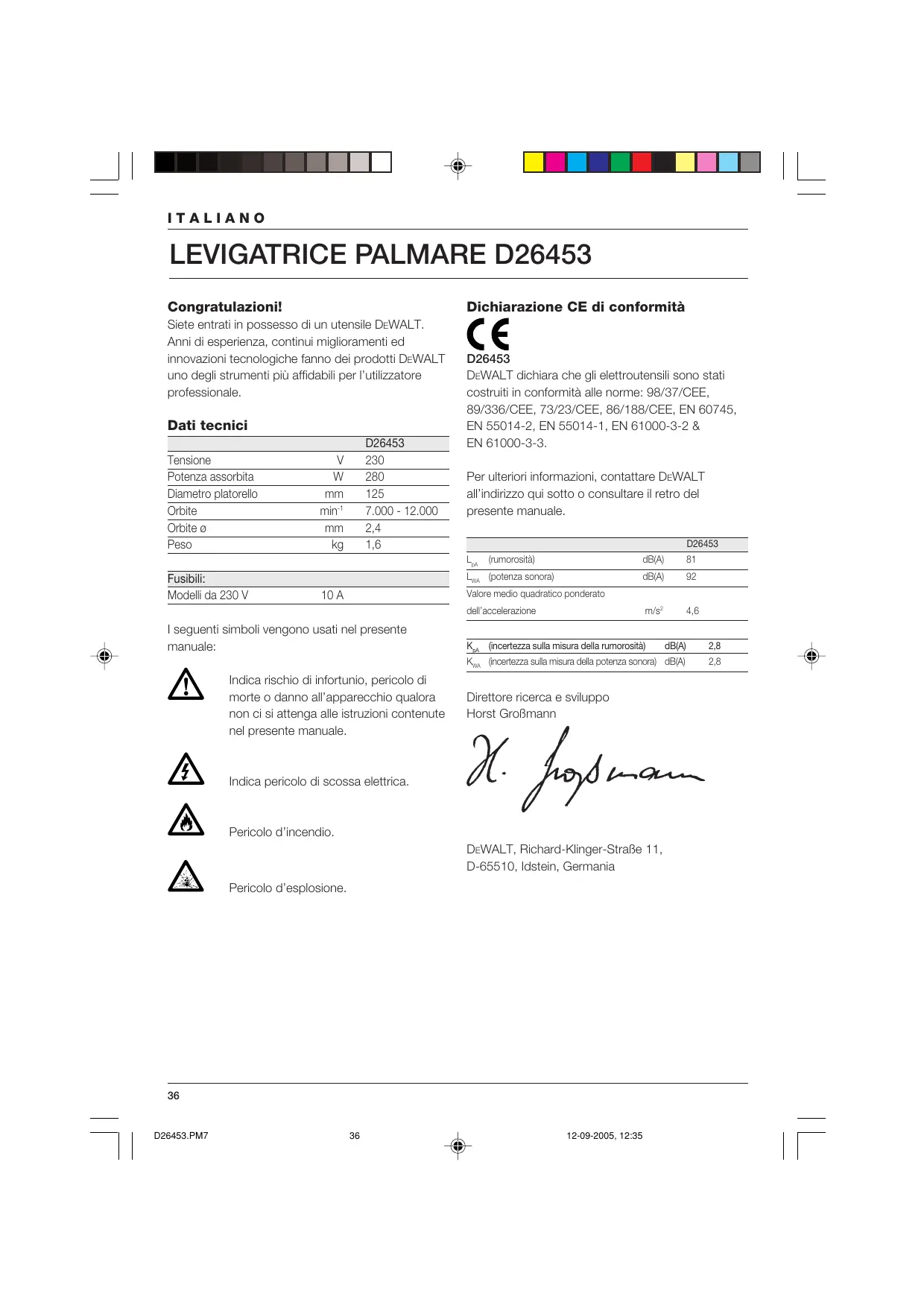

MANUALE UTENTE D26453 DEWALT

Siete entrati in possesso di un utensile DeWALT. Anni di esperienza, continui miglioramenti ed innovazioni technologiche fanno dei prodotti DeWALT uno degli strumenti più affidavitili per l'utilizzatore professionale.

Dati tecnici

		D26453
Tensione	V	230
Potenza assorbita	W	280
Diametro platorello	mm	125
Orbite	min-1	7.000 - 12.000
Orbite ø	mm	2,4
Peso	kg	1,6

Fusibili:

Modell da 230 V

10 A

I seguenti significi vengono usati nel presente manuale:

Indica rischio di infortunio, pericolodi morte o danno all'apparecchio qualora non ci si attenga alle istruzioni contenate nel presente manuale.

Indica pericolo di scossa elettrica.

Pericolo d'incendio.

Pericolo d'esplosione.

Dichiarazione CE di conformità

D26453

DeWALT dichiara che gli elettroutensili sono stati costriti in conformità alle norme: 98/37/CEE, 89/336/CEE, 73/23/CEE, 86/188/CEE, EN 60745, EN 55014-2, EN 55014-1, EN 61000-3-2 & EN 61000-3-3.

Per ulteriori informazioni, contattare DeWALT all'indirizzo qui除去 o consultare il retro del presente manuale.

		D26453
LpA(rumorosità)	dB(A)	81
LWA(potenza sonora)	dB(A)	92
Valore medio quadratico ponderato dell'accelerazione	m/s2	4,6

KpA	(incertezza sulla misura della rumorosità)	dB(A)	2,8
KwA	(incertezza sulla misura della potenza sonora)	dB(A)	2,8

Direttore ricerca e sviluppo

HorstGroβmann

X. fOpsma

Norme generiche di sicurezza

Attenzione! Leggere tutte le istruzioni. La mancata osservazione delle presenti istruzioni potraccausare scosse elettriche, incendi e/o infortuni gravi. Il termine „elettroutensile“ che ricorre in tutti le avventenze seguenti si riferisce ad utensili elettrici con oswana filo.

CONSERVARE QUESTE ISTRUZIONI.

1 Area di lavoro

a Mantenere pulita e bene illuminata l'area di lavoro. Il disordine e la scarsa illuminazione possono causare incidenti.
b Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inflammabili. Gli elettroutensili producono scintille che possono far inflammare la polvere o i fumi.
c Mantenere lontani bambini ed astanti nelle si usa l'elettROUTensile. Eventuali restrazioni possono comportare la perdita del controllo dell'utensile.

2 Sicurezza elettrica

a La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con utensili provvisti di messa a terra. L'uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.
b Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forn i frigoriferi. Un corpo collegato a massa è esposto maggiornente al rischio di scosse elettriche.
c Custodire gli elettroutensili al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad augmentare il rischio di scosse elettriche.
d Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l'utensile e non tirarlo per estrarre la spina alla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in moto. I cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.
e Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolonghe omologate per l'impiego all'esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.

3 Sicurezza delle persone
a É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'utensile se si è stanchi o tutto l'effetto di stupefacenti, alcol o medicinali. Un attimo di disturazione può causare gravi infortuni personali.
b Indossare sempre un equipaggiamento protettivo. Indossare sempre degli occhiali di sicurezza. Se siavrà cura d'indossare l'equipaggiamento protettivo come necessario - ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni - si riduce il rischio di infortuni.
c Evitare l'accensione involontaria dell'utensile. Prima d'insere la spina nella presa, controllare che l'interruttore sia su Off. Per non esparsi al rischio d'incidenti, non trasportare gli elettroutensili tenendo le dità sull'interruttore oppure, se sono collegati all'alimentazione, con l'interruttore di accensione su On.
d Prima di accendere un elettROUTensile, togliere eventuali chiavi o attrezzi di regolazione. Un utensile o una chiave inglese lasciati in un componente mobile dell'utensilepotranno causare lesioni.
e Non sporgersi. Restore ben saldi sui piedi e mantenere sempre l'equilibrio. In quello modo è possibile controllare meglio l'utensile in situazioni inaspettate.
f Vestirsi adeguatamente. Evitare di indossare indumenti svolazzanti o gioielli. Tenere capelli, i vestiti e quanti lontani da pezzi in movimento. Vestitti svolazzanti, gioielli o capelli lunghi potranno impigliari si nei componenti in movimento.
g Se gli utensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi questi siano installati e utilizzati correttamente. L'impiego dei suddetti disposivi diminuisce i rischi correlati alle polveri.

4 Uso e cura degli eletttroutensili
a Non sovraccaricare l'utensile. Usare I'electroutensile adatto per il lavoro da eseguire. Utilizzato l'electroutensile adatto si potra lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.

ITALIANO

b Non utilizzato elettROUTensili con irrituttori difettosi. Un elettROUTensile che non può essere controllato mediante l'interruttore è pericoloso e delve essere riparato.
c Estrarre la spina alla presa di corrente prima di regolare l'utensile, di sostituire degli accessori o di riporre l'utensile. Queste precauzioni di sicurezza riducono le possibilità che l'utensile venga quello in funzione inavvertamente.
d Quando non vengono usati, gli elettroutensili vanno custoditi fuori della portata dei bambini. Non consentire l'uso dell'apparecchio a persona inesperte o che non abbiano fatto le presenti istruzioni, onde evitare pericoli.
e Sottoporre gli elettroutensili alle procedure di manutenzione del caso. Verificare che le parti mobili siano bene allineate e non s'inceppino, che non ci siano componenti rotti e/o non sussistano altre condizioni che possano comprometterile il funzionamento dell'utensile. Eventuali guasti vanno riparati prima dell'uso. La scarsa manutenzione causa molti incidenti.
f Mantenere affilii e puliti gli utensili da taglio. Se sottomosti alla giusta manutenzione, gli utensili da taglio con taglienti affilii s'inceppano meno frequentemente e sono più facile da manovrare.
g Utilizzato l'elettroutensile, gli accessori, le punte ecc. in conformità delle presenti istruzioni e secondo la specifica destinazione prevista, tenendo conto delle condizioni di lavoro e del lavoro da completeness. L'impiego degli elettroutensili per usi diversi da quali consentiti potò dar luogo a situazioni di pericolò.

5 Riparazioni

a Fare riparare l'apparecchio solo ed esclusivamente da personale specializzato e solo impiegando pezioni di ricambio originali, onde non alterare la sicurezza dell'utensile.

Istruzioni di sicurezza supplementari per levigatrici

Fare attenzione durante le operazioni di levigatura di alcuni tipi di legno (ad esempio faggio, quercia) e del metallo che potrebbero produrre della polvere tossica.

Indossare una maschera anti-polverere realizzata in modo specifico per proteggere contro la polvere e i fumi tossici e assicurare nel contempo la protezione del personale che si trova o che accede alla zona di lavoro.

• Usare quello elettroutensile in un'area ben ventilata durante le operazioni di levigatura di metalli ferrosi. Non usare l'elettroutensile in prossimità di polvere, gas o liquidi inflammabili. Le scintille o le particelle surriscaldate prodotte dalle spazzole del motore da smerigliatura o ad arco potrebbero incendiare i materiali inflammabili.

Levigatura di superfici verniciate

Per le operazioni di asportazione delle vernici delle superfici attenersi alleindicazioni relative.Prestare particolare attenzione alle seguenti avventenze.

1 Ove possibie, raccogliere le polveri mediante un aspirapolvere.
2 Prendere speciali precauzioni durante la levigatura di vernici a base di piombo:
- Non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante.
- Tutte le personne che entrano nell'area di lavoro devono indossare una maschera di protezione specifica per polveri ed esalazioni di pitture a base di piombo.
Non mangiare, bere o fumare nell'area di lavoro.
3 Predisporre per l'aspirazione in sicurezza delle particelle di polvere o di qualsiasti altri materiale residuo della lavorazione.

Contenuto dell'imballo

L'imballo comprende:

1 Levigatrice palmare
1 Sacchetto raccoglipolvere
1 Adattatore di aspirazione polvere
1 Confezione di carta abrasiva
1 Manuale istruzione
1 Disegno esploso
- Accertarsi che l'utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.
- Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l'utensile.

Descrizione (fig. A)

La vostra levigatrice palmare D26453 è stata realizata per la levigatura del legno, del metallo e della plastica in ambito professionale.

1 Interruttore acceso/spento
2 Selettore elettronico controlo della velocità
3 Bocchetta per l'aspirazione delle polveri
4 Platorello di levigatura

Norme di sicurezza elettrica

Il motore elettrico è stato predisisto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello individato sulla targhetto.

Il Vostro utensile DeWALT è fornito di doppio isolamento, in ottemperanza alla norma EN 60745, perché non è richiesta la messa a terra.

CH Per la sostituzione del cavo di alimentazione,utilizzare sempre la spina di tipo prescritto.
Tip11 per la classe II (doppio isolamento)- utensili elettrici
Tipo 12 per la classe I (messa a terra)- utensili elettrici
CH Gli apparecchi portatili,utilizzati in ambiente esterno,devono essere collegati ad un interrottore differenziale.

Sostituzione del cavo o della spina

Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso insere una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione.

Impiego di una prolonga

In caso di impiego di una prolonga, quest'ultima dovrè essere di tipo omologato e di dimensione idonee a garantire l'alimentazione elettrica dell'apparecchio (vedere le caratteristiche tecniche). La dimensione minima del conduitore è 1,5 mm². Se si utilizesza un avvolGITRE, estrarre il cavo per l'intera lunghezza.

Assemblaggio e regolazione

Prima di effettuare il montaggio o la regolazione disinserire sempre la spina dalla presa di alimentazione.

Montaggio dei dischi abrasivi (fig. B)

L'elettroutensile usa dischi abrasivi biadesivi da 125~mm (5") predisisti con 8 fori per il systema di aspirazione delle polveri.

• Disporre l'elettROUTensile su un banco con il plastorello di levigatura (4) rivolto versuso l'alto.
• Collocare il disco abrasivo direttamente al di sopra del platorello di levigatura.
• Sostenere il platorello di levigatura (4) con una mano ed allineare i fori di aspirazione polveri (5).
• Premere con forza il disco sul platorello di levigatura.

Regolazione elettronica della velocità (fig. A)

La velocità è variabile e regolabile tra 7.000 - 12.000 min ^-1 tramite regolatore elettronico (2).

• Ruotare il selettore portandolo al livello desiderato. La scelta è comunique una questione diesperienza.
• In linea generale, su materiali più duri si richiedono regolazioni più elevate.

Aspirazione polveri (fig. C)

Poiché la levigatura del legno produce polvere, occorre installare sempre un sacchetto raccoglipolverre in conformità alle relative norme riguardanti l'emissione di polvere.

Nel levigare metalli non utilizzato il sacchetto raccoglipolvero o l'aspiratore in assenza di un'adeguata protezione parascintille.

L'elettroutensile è dotato di un adattatore per il collegamento ad un sacchetto raccoglipolvero o ad un aspirapolvere.

• Inserire il bocchettone di aspirazione polvere (6) nell'apposita uscita (3) comeindicato in figura.
• Montare il sacchetto raccoglipolvere (7) allineando le scanalature aperte (8) con le tacche (9) ed inserendo il sacchetto nell'adattatore (6).

ITALIANO

• Ruotare il gruppo in senso orario per bloccarlo in posizione.
• Alternatively, collegiate l'elettrotensile ad un aspirapolvere utilizesl'adattatore (6).

Istruzioni per l'uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

• Bloccare il pezzo da lavorare.

• Non esercitare troppa pressione durante l'operazione. Una pressione eccessiva non migliorara l'azione dell'elettrotensile ma causa un sovraccarico del motore e la lacerazione della carta abrasiva.
• Evitare carichi eccessivi.

Non levigare materiali contentimagnesio!

Accensione e spegnimento (fig. A)

• Impostare la velocità di levigatura mediante il selettore di controllo elettronico della velocità (2).
• Per accendere l'elettroutensile, mettere su I l'interruttore on/off.
• Per specnere l'electroutensile, mettere su O l'interruttore on/off.

Levigatura (fig. A)

• Iniziare con il foglio abrasivo di grana maggiore.
• Dato che l'elettroutensile produce piccoli segni di abrasioni in tutte le direzioni, non è necessario effettuare la finitura con graniglia.
• Verificare il risultato del lavoro a brevii intervalli.
• Spegnete sempre l'utensile al termine del lavoro e prima di disinserire la spina.

Svuotamento del sacchetto raccoglipolvere (fig. C)

Per rendere più efficiente l'aspirazione della polvere si consiglia di svuotare il sacchetto raccoglipolverve quando è pieno per un terzo della sua capacité.

• Per svuotare il sacchetto raccoglipolvere, estrarlo insieme all'adattatore.

• Togliere il sacchetto (7) dall'adattatore (6) ruotandolo in senso antiorario per estrarlo.

• Svuotare il contentuto del sacchetto in un contentitore per rifui. Se necessario utilizzato un aspirapolvere per pulire il sacchetto, aspirandone la parte interna.

• Rimontare l'adattatore.
• Rimontare il sacchetto raccoglipolvere.

Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili.

Manutenzione

Il Vostro Elettroutensile DeWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell'utensile e sottomporlo a manutenzione periodica.

Sostituzione del platorello di levigatura e del collare limitatore di velocità (fig. D)

Sia il platorello di levigatura (4) che il collare limitatore della velocità (10) sono particolari soggetti ad usura. Il platorello di levigatura deve essere sostituito quando alla segn evidenti di usura. Il collare deve essere sostituito se la velocità del platorello di levigatura aumento notevolmente al momento del distacco della levigatrice dal pezzo.

• Staccare la spina dalla presa di alimentazione.
• Allentare le viti (11) ed estrarre il platorello.
• Sostituire il platorello di levigatura (4) e/o il collare limitatore di velocità (10), quando serrare le viti (11); accertandosi che il collare limitatore di velocità sia adeguamente allineato.

Lubrificazione

Il Vostro elettROUTENSILE non richiede lubrificazione addizionale.

Pulitura

Tenere libere le feritoie di ventilazione e pulire l'esterno dell'utensile periodicamente con un panno morbido.

• Dopo ave usato l'eletttroutensile per levigare i metallienza sacchetto raccoglipolvere, pulire l'eletttroutensile using aria a bassa pressione.

Protezione dell'ambiente

Raccolta differenziata. Questo prodotto non delve essere smaltito con i normali rifiuti domestici.

Nel caso in cui si decide di sostituire il prodotto oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata.

La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzato i materiali riciclati aiuta a prevenir l'inquinamento ambientale e riduce la richiesta di materie prime.

In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.

DeWALT offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti DeWALT che hanno esaurito la loro durata in servizio. Per utilizzato, è sufficiente rendere il prodotto a qualiasi technique autorizzato, incaricato della raccolta periconto dell'azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede DeWALT locale, presso il recapito indicate in quello manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati DeWALT e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet alla pagina:

www.2helpU.com

GARANZIA

- GARANZIA DI 30 GIORNI DI TOTALE SODDISFAZIONE

Se non siete completeness sddisfatti delle prestazioni del vostro utensile DeWALT, potrete restituirlo entro 30 giorni alla data di acquiresto, presso una nostra filiale di assistenza per ottenere il rimborso o ilchio dell'utensile, presentando debita prova dell'avvenuto acquiresto.

- MANUTENZIONE GratisITA PER UN ANNO

L'eventuale manutenzione o assistenza necessaria per il vostro utensile DeWALT nei primi 12 mesi alla data di acquisto sare effettuata gratuiteamente da parte del Centro Assistenza autorizzato su presentazione della prova di acquisto. Sono escludi gli accessori.

GARANZIA TOTALE DI UN ANNO

Se il vostro prodotto DeWALT non risultasse pienamente conforme alle caratteristiche di funzionamento o presentasse difetti di lavorazione o vizi di materiale, entro 12 mesi alla data di acquirexo, provederemo alla sostuzione gratuite delle parti difettose o a nostro giudizio, alla sostuzione gratuite dimostrato che:

• Il prodotto venga ritornato al centro di assistenza DeWALT, con la prova della data di acquisto (bolla, fattura o scontrino fiscale).
• Il prodotto non abbia subito abusi ed il difetto non sua stato causato da incuria.
• Il prodotto non abbia subito tentativi di riparazione da persone non facenti parte del nostro personale di assistenza o, all'estero, dal nostro staff distribuito.

Contattare la Sede Centrale DeWALT per otteneri l'indirizzo del Centro di Assistenza Tecnica più vicino (si prega di consultare il retro del presente manuale). In alternatively, sul nostro site Internet www.2helpU.com, è disponibile un elenco dei Centri di Assistenza Tecnica DeWALT, completo di dettagli sul servizio assistenza post-vendita.
