GEBRUIKSAANWIJZING NBK DOCK U2 14378 VIVANCO

Gebruiksaanwijzing 43

Veiligheidsinstructies

Lees de veiligheidsinstructies zorgvuldig door.
-Bewaar deze handleiding voor toekomstig gebruik.
- Bescherm de apparatuur gegen vocht.
- Plaats dit apparaat op een stevige, vlakke ondergrond, voordat u het instelt.
- Wonneer zich een van de volgende situations voordoet, moet u het apparaat door een servicemonteur lately nakijken:
- De apparatuur is blootgesteld aan vocht.
- De apparatuur is geallen en beschadigd.
- De apparatuur vertoont duidelijke tekenen van een defect.
- De apparatuur werkkt nicht goed of u krijgt het met de handleiding nicht op gang.

inhoudsopgave

1. Inleiding 43
   2.Installatie 45
2. Bedieningsaanwijzingen poorten 49
3. Specificatie 50

1. Inleiding

Deze USB 2.0 dockingunit is een unique uitbreidingseenheid die specifiek ontworpen is als accessoire voor notebooks of desktop PC's, waar bij er sprake is van extra behoeften met betrekking tot aansluitmögelijkheden.

Terwijl er slechts een USB 2.0 poort vereist is bij de notebook/Desktop PC, waar niet alleen USB, maar ook conventionele PIO, SIO, LAN en PS/2 apparaten vrij toegankelijk.

Het USB 2.0 Docking Station stelt u in staat om meertere soorten high performance USB 2.0 randapparatuur op uw PC aan te sluiten. Bovendien is dit product volledig compatibel met de USB versie 1.1 producten, wat inhoudt dat u uw eerdere USB 1.1 apparaten eveneens kurz blijven gebruiken. U kurz additionele hubs en apparaten aansluiten met een maximum van 127 apparaten.

Om randapparatuur te kannen gebruiken zonder deoodzaak om de PC of notebook binnenste buiten te draaien voor de installmentie van de hardware en zonder complexe software-installatie, kutu bij het plug & play dockingstation alleen alle soorten USB/conventionele randapparatuur ineens aansluiten zonder u zorgen te hoeven make over de beschikbaarheid van poorten en zonderoodzaak om de notebook/PC opnieuw op te starten.

Mogelijkheden

Geweldige uitbreidingseenheid om andere apparaten op notebooks aan te sluiten
Voldoet aan de USB 1.1/2.0 specificaties.
Maximale transfersnelheid van 480 Mbps.
- Ondesteunt PS/2 toetsenbord/muis, IEEE-1284 parallelle printer, seriële apparatuur en 10/100Mbps LAN verbindingen.
- Twee USB 2.0 downstream poorten.
- Volledig geschikt voor plug & play en hot swapping.
- Ondersteunt apparaten met eigien voeding en apparaten die via de aansluiting worden gevoed.

Inhoud van de verpakking

Controleer vór de installmente de artikelen in de verpakking. De doos要去 de volgende articiken bevatten:

CD met stuurprogramma x1

Deze handleiding x1

Systeemvereisten

• Pentium compatibele PC of notebook
• Windows® 2000 of XP
  USB poort
• CD-ROM drive (voor installment van het stuurprogramma)

Status LED

LED		Kleur	Beschrijving
Voeding		Rood	Brandt wanner het dockingstation ingeschakeld is.
USB Hub (1-2)		Groen	Brandt indien gereed om een USB-apparaat aan te sluiten.
LAN	10/100	Groen	Brandt wanner de LAN-snelheid 100 Mbps bedraagt. Uit wanner de LAN-snelheid 10 Mbps bedraagt of wanner er geen verbinding is.
	Link	Groen	LAN aktiviteit. Knippert wanner er dataverkeer:tussen het LAN en de hostcomputer is.

2. Installatie

hetinstallatieprogrammauitvoeren

Sluit het dockingstation Niet aan op uw computer, vórádat de software op de meegeleverde CD geinstalleer is.

Wanner u per ongeluk eerst het dockingstation aansluit, worden een tweetal wizardschermen voor gedetecteerde(APpee hardware geopend.

Klik op Cancel (annuleren) om deze schermen over te slaan.

Voordat u het dockingstation voor het eerst aansluit op uw computer, dient u het installmentprogramma als volgt uit te voeren:

1. Plaats de meegeleverde CD met stuurprogramma in uw CD-ROM station.

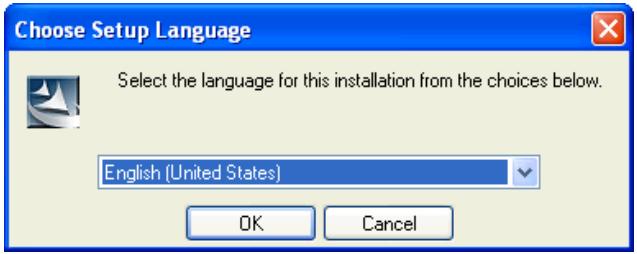

Het installmentprogramma start automatisch en opent het onderstaande scherm. Selecteer een taal voor de installmentie en klik op OK.

Wonneer het installieschemm Niet wordt geopend, lokaliseert u het bestand Setup.exe in de directory van de CD en verwolgens dubbelklicht u waarop.

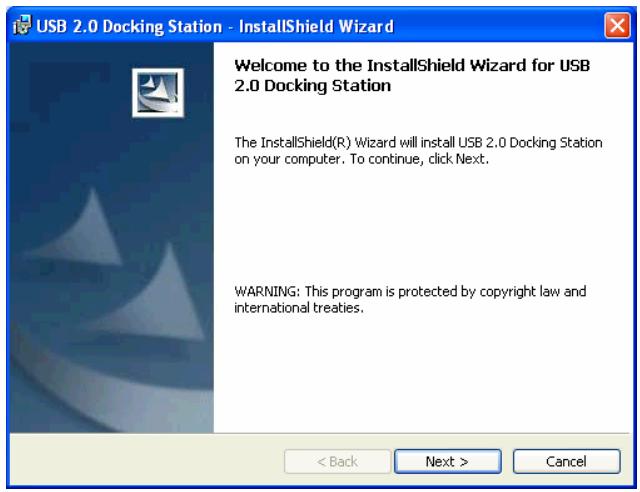

1. Wanner het welkomstscherm worden geopend, klikt u op Next.

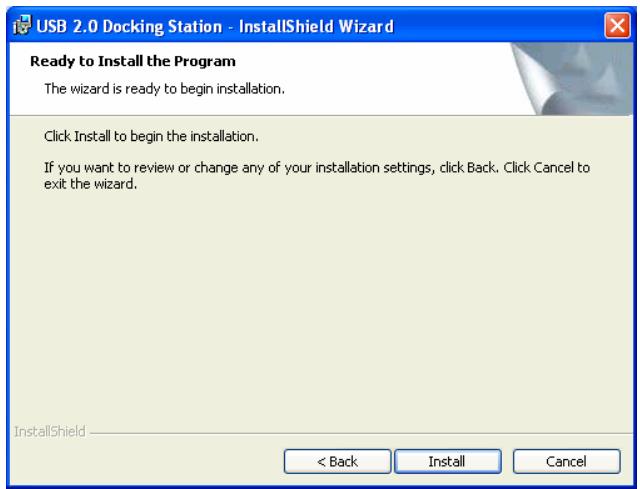

1. Klik op Install om te beginnen met de installmente.

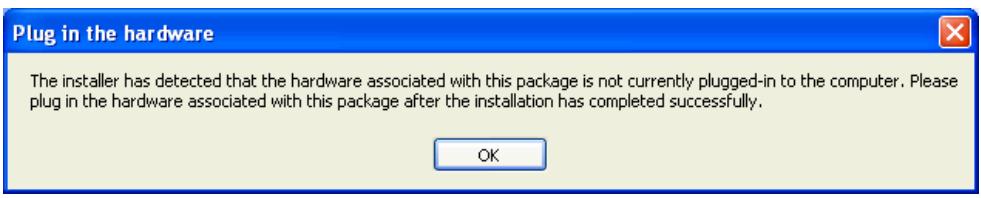

1. Wanner u wordt gesvaagd om de hardware in te pluggen, hoeft u alleen op OK te klikken. Plug op dit moment NOG NIET het apparaat in.

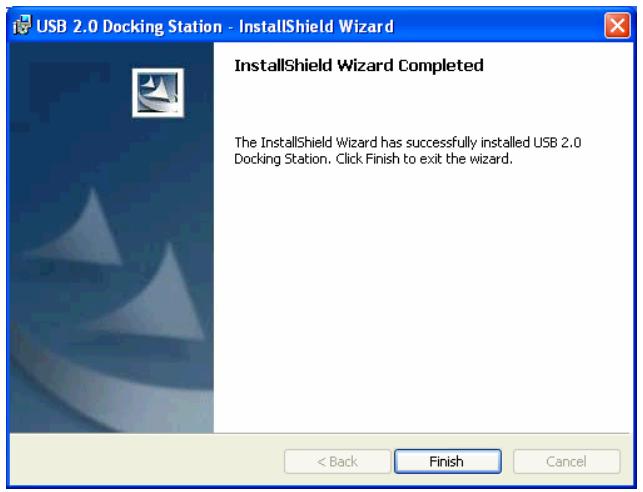

1. Klik op "Finish" om de installmentie af te ronden.

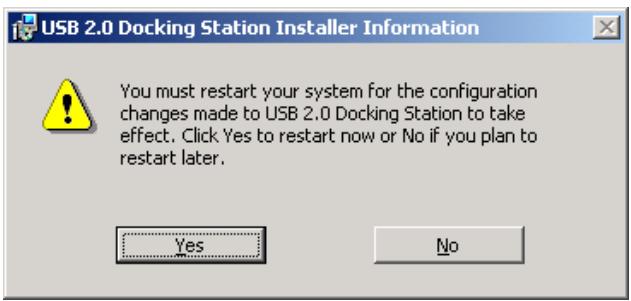

1. Wonneer u worden gevraagd om de computer opnieuw op te start, klikt u op Yes.

Aansluiting van het dockingstation

Na de installmentie van de software gaat u als volgt te werk om het apparaat aan te sluiten:

1. Plug het vierkante einde (type B mannetje aansluiting) van de USB-kabel aan op de USB upstream aansluiting aan de zijkant van het dockingstation.
2. Plug het platte einde (type A mannetje aansluiting) van de USB-kabel in een vrije USB-poort op uw computer.
3. (Optioneel) Plug de stekker van de voedingsadapter in een stopcontact en plug de DC-aansluiting van de adapter in het DC-contact aan de zijkant van het dockingstation.

*Het dockingstation ondersteunt de self-power modus en de bus-power modus.

Raadpleeg het gedeelte "Self-Power Modus versus Bus-Power Modus" voor nadere details.

Uw installment is nu afgerond.

U kunt nu uw randapparatuur op het dockingstation aansluiten.

Controle van de apparaatinstallatie

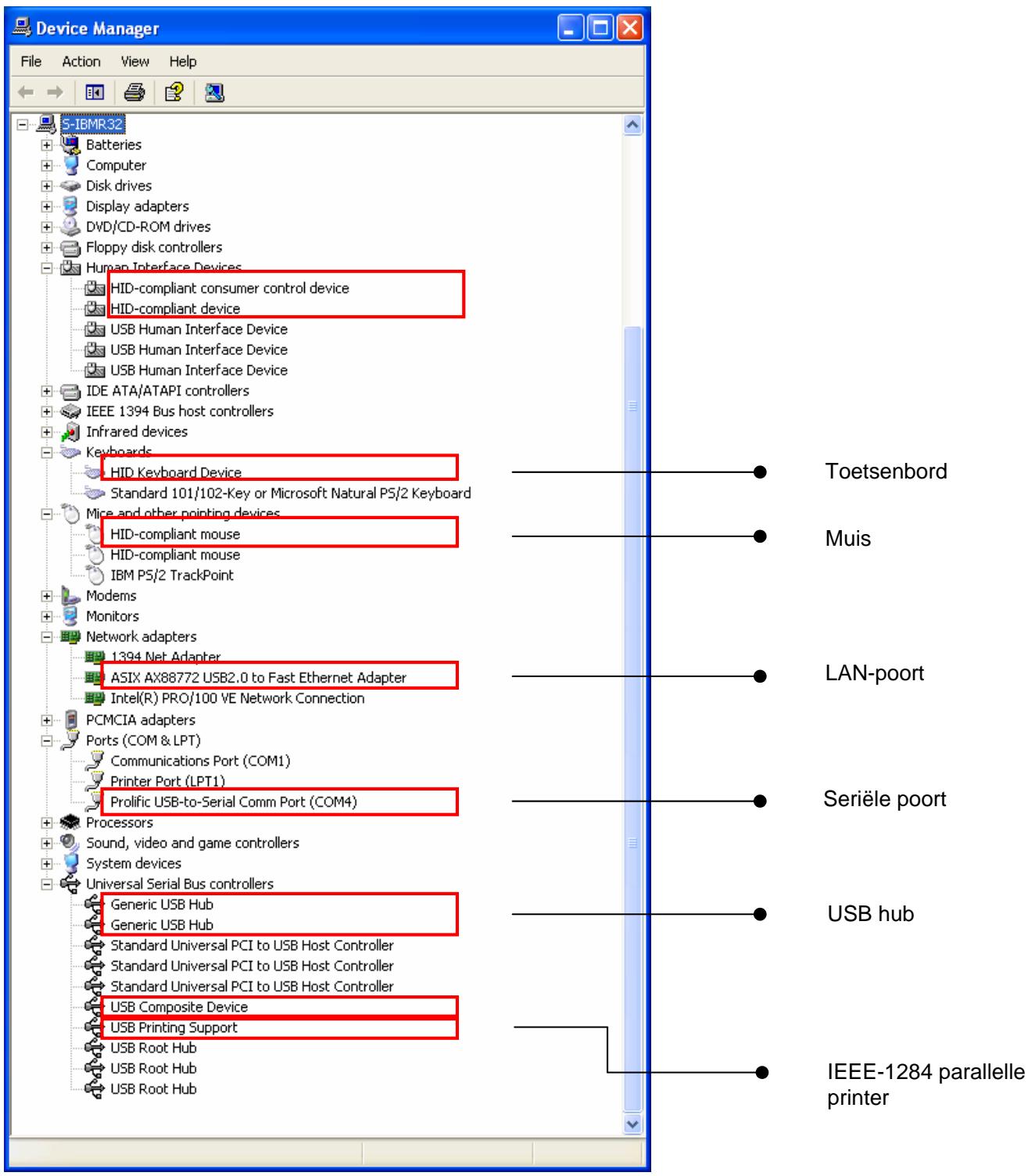

Zodra uw maar bent met de installmentie, kutu het apparaatbeheer van Windows openen. Er要去 een tweetal apparaatvermeldingen toegevoegd zich aan de apparatenlijst zoals onderstaand weergegeven.

Er zijn twee manieren om USB-randapparatuur te voeden: de apparaateigen voeding (self-power) en de voeding via de USB-aansluiting (bus-power). De self-power modus houdt in dat het randapparaat zich eigenvoeding heeft. De bus-power modus houdt in dat het randapparaat gevoed worden via de USB-poort waarop het aangesloten is.

Het USB 2.0 dockingstation kan werknen op USB stroom en via de eigen voeding. Onder de bus-power modus kan een uitgaande poort van het dockingstation beschter geen grotere stroomsterkte leveren dan 100 mA. Om die reden können apparaten (bijv. een USB-scanner of multifunctionele randapparatuur) met een hogere stroombehoefte nicht functioneren in deze configuratie. In deze situatie raden wij u aan om dit dockingstation zoveel möglich in tezetten met gebruikmaking van de eigen voeding van het apparaat. De USB bus-power modus is alleen bedoeld voor apparaten met een laag stroomverbruik.

3. Bedieningsaanwijzingen poorten

Wanner randapparatuur wordt aangesloten op het dockingstation, dient u aandacht te besteden aan de volgende aanwijzingen:

Poorten USB-hub:

Wanner u een USB-apparaat aansluit op een van de downstream USB-poorten van het dockingstation, dient u de handleiding voor de software-installatie van de USB-apparaat (indien aanwezig) op te volgen.

PS/2 poorten (toetsenbord en muis):

Er können zich compatibiliteitproblemen voordoen vanwege de Niet strikt geformuleerde PS/2 protocollen de große aantallen bestaande merken/modellen. Wonneer het PS/2 toetsenbord of de mistrisECHTER IBM-compatibel+zijn, zouden zich correct moeten functioneren via het dockingstation.

Seriele poort:

De seriële poort is geen plug & play interface. Wanner u een apparaat voor een seriële poort aansluit (bijv. een modem) op het dockingstation, terwijl het dockingstation al op een PC aangesloten is,要去 u de functie Nieuwe hardware toevoegen in het configuratieschem uitvoeren of u要去 het dockingstation uitpluggen en opnieuw inpluggen bij de PC om het apparaat te vinden en de functie uit de voeren.

USB-naar-seriele interface:

De interface werd ontworpen om met modems te werkden of alle seriële apparaten met stuurprogramma's die met een "VIRTUELE POORT"{kunnen werkden. De muizen van het seriële type+zijn oude apparaten en de meest van hun stuurprogramma's herkennen alleen fysieke seriële poorten. Zodoende is de compatibilititeit van de USB-noar-serieel interface en de seriële mistris nicht gegardeerd. Er zichen enkele zeldzame geallen waarin het zou werkden, maar bij de meerderheid van de seriële muizen is er geen spreke van compatibilititeit met de USB-noar-serieel interface.

LAN-poort:

Deze ondersteunt de Ethernet 10/100 Mbps functie.

4. Specificatie

Model	2-poorts hubmodel
Upstreampoort voor computerzijde (Type B aansluiting)	1
Downstream poorten voor USB hub (Type A aansluiting)	2
PS/2 toetsenbordpoort (Mini Din 6-pins)	1
PS/2 muispoort (Mini Din 6-pins)	1
Seriële poort (DB 9-pins mannetje)	1
Parallelle poort (DB 25-pins vrouwtje)	1
10/100M LAN poort (8P8C RJ 45 afterschering)	1
Voedings-LED (rood)	1
Poort-LED USB-hub (groen)	2
LED LSN-poort (groen)	2
Voedingsmodus	Bus-powered en Self-powered
Emissie	CE, FCC
Voeding	AC input 100 V~240VDC output 5V, 2,5A
Bedrijfsomstandigheden	Bedrijsftemperaturen: 0°C~40°C Opslagtemperatuur: -10°C~80~°C Relatieve luchtvochtigheid: 90% RL (Niet condenserend)
Gewicht	148 (g)
Afmetingen:	178 x 58,6 x28,7 (mm)

• Specificatie kan zonder voorafgaande aankondiging worden gewijzigd.
