NBK DOCK U2 14378 - Station d'accueil VIVANCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dock pour ordinateur portable
Connectivité	USB 2.0
Ports disponibles	2 x USB 2.0, 1 x HDMI, 1 x Ethernet
Compatibilité	Compatible avec la plupart des ordinateurs portables et appareils USB
Dimensions approximatives	200 x 100 x 30 mm
Poids	500 g
Alimentation électrique	Alimentation par USB
Fonctions principales	Extension de ports, connexion à un écran externe, connexion réseau
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Non spécifié, vérifier auprès du fabricant pour les réparations
Sécurité	Utiliser uniquement avec des appareils compatibles, ne pas exposer à l'humidité
Informations générales	Vérifier la compatibilité avec votre appareil avant l'achat

FOIRE AUX QUESTIONS - NBK DOCK U2 14378 VIVANCO

Comment connecter le VIVANCO NBK DOCK U2 14378 à mon ordinateur ?

Pour connecter le VIVANCO NBK DOCK U2 14378, utilisez le câble USB fourni. Branchez une extrémité du câble à la station d'accueil et l'autre à un port USB disponible sur votre ordinateur.

Le dock ne reconnaît pas mon appareil, que faire ?

Assurez-vous que votre appareil est correctement connecté à la station d'accueil. Essayez de débrancher et de rebrancher le dock, ou testez-le avec un autre appareil pour vérifier s'il fonctionne.

Quelle est la compatibilité du VIVANCO NBK DOCK U2 14378 ?

Le VIVANCO NBK DOCK U2 14378 est compatible avec la plupart des ordinateurs portables et appareils équipés d'un port USB. Vérifiez les spécifications de votre appareil pour confirmer la compatibilité.

Le dock charge-t-il mon appareil ?

Oui, le VIVANCO NBK DOCK U2 14378 est conçu pour charger votre appareil tout en le connectant à votre ordinateur. Assurez-vous que le câble d'alimentation est correctement branché.

Comment résoudre les problèmes de connexion intermittente ?

Vérifiez que tous les câbles sont bien connectés et qu'il n'y a pas de poussière dans les ports. Essayez de brancher le dock sur un autre port USB ou un autre ordinateur pour isoler le problème.

Où puis-je trouver les pilotes pour le VIVANCO NBK DOCK U2 14378 ?

Les pilotes nécessaires sont généralement inclus dans le système d'exploitation de votre ordinateur. Si nécessaire, vous pouvez les télécharger sur le site officiel de VIVANCO.

Comment nettoyer le VIVANCO NBK DOCK U2 14378 ?

Utilisez un chiffon doux et sec pour nettoyer la surface du dock. Évitez les produits chimiques agressifs qui pourraient endommager le plastique.

Que faire si le dock chauffe pendant l'utilisation ?

Il est normal que le dock chauffe légèrement pendant son utilisation. Assurez-vous qu'il est bien ventilé et qu'il n'est pas obstrué. Si la chaleur est excessive, débranchez-le et laissez-le refroidir.

MODE D'EMPLOI NBK DOCK U2 14378 VIVANCO

Consignes de sécurité

Veuillez toujours lire les instructions de sécurité avec attention

• Conserver le présent manuel utilisateur pour des consultations ultérieures.
• Conserver cet appareil à l'abri de l'humidité.
• Poser cet appareil sur une surface plate et stable avant la mise en route.
• Veuillez faire voir l'appareil par un technicien de maintenance dans l'éventualité d'un des cas suivants :

- L'appareil a été exposé à l'humidité. - L'appareil est tombé et est endommagé. - L'appareil présente des signes de casses apparents. - L'appareil ne fonctionne pas correctement ou ne se comporte pas comme décrit dans le manuel utilisateur.

Table des matières

1. Introduction 19 2. Installation 21
2. Notes sur le fonctionnement des ports 25
3. Spécification 26

1. Introduction

Cette Docking Station USB 2.0 est une extension unique spécialement conçue pour accompagner les notebook ou les ordinateurs PC qui ont des besoins de connexion spécifiques.

À partir d'un port USB 2.0 sur un notebook ou un PC, il est non seulement possible d'accéder librement à des périphériques USB, mais aussi à des périphériques conventionnels PIO, SIO, LAN et PS/2.

Cette Docking Station USB 2.0 vous permet d'ajouter de nombreux périphériques haute performance USB 2.0 à votre PC. Cet appareil est de plus entièrement compatible avec les appareils USB 1.1, ce qui signifie que les appareils USB 1.1 continuent de fonctionner. Il est possible d'ajouter jusqu'à 127 hubs et appareils.

Il est maintenant possible d'utiliser des périphériques sans avoir à démonter le PC pour modifier le matériel et sans installations logicielles fastidieuses ; avec la docking station il est possible de connecter automatiquement tout type de périphérique conventionnel ou USB sans avoir à prendre en compte la disponibilité des ports ni redémarrer le PC.

Caracteristiques :

• Grande unité d'extension pour des notebook ou autres appareils
• Compatible avec les spécifications USB 1.1/2.0. Taux de transfert maximal de 480 Mbps.
• Compatible avec les claviers/souris PS/2, imprimantes parallèles IEEE-1284, les appareils de série et les connexions LAN 10/100 Mbps.
• Deux ports descendants USB 2.0.
• Totalement compatible avec les appareils prêts à fonctionner et le remplacement à chaud.
• Fonctionne en auto-alimentation et en alimentation par bus.

Périmètre de livraison

Avant l'installation, vérifier la présence de tous les éléments dans l'emballage. Les éléments suivants

doivent s'y trouver :

Adaptateur d'alimentation x1

Cable USB 2.0 x1

Cd-ROM avec pilote x1

PC compatible Pentium ou notebook - Windows® 2000 ou XP - Port USB - Lecteur Cd-rom (pour l'installation du pilote)

Etat des LED

LED		Couleur	Description
Alimentation		Rouge	S'allume quand la docking station est mise en route.
Hub USB(1-2)		Vert	S'allume à la connexion à un apparéil USB.
LAN	10/100	Vert	S'allume si le débit du LAN est de 100 Mbps.S'éteint si le LAN est à 10 Mbps ou s'il n'est pas connecté.
	Lien	Vert	Activité LAN. Clignote lors d'un transfert de donnéesentre le LAN et le PC hôte.

Exécution du programme d'installation

NE PAS connecter la docking station à votre ordinateur avant d'installer le logiciel fourni avec le CD-ROM.

En cas de connexion accidentelle, deux fenêtres de gestion de Nouveau matériel détecté apparaissent.

Cliquez Annuler pour faire disparaître ces fenêtres.

Avant de connecter la docking station à votre ordinateur pour la première fois, exécuter le programme d'installation comme suit :

1. Insérer le CD-ROM de pilote dans le lecteur.

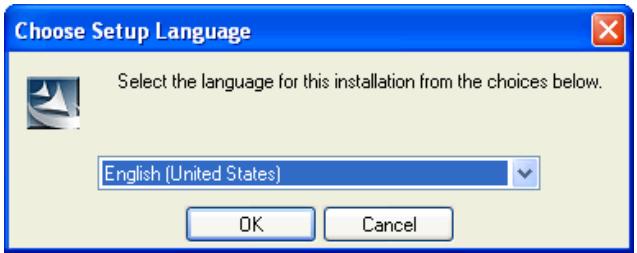

Le programme d'installation démarre automatiquement et ouvre la fenêtre ci-dessous. Sélectionner une langue et cliquer sur OK.

Si l'écran d'installation n'apparaît pas, localiser le fichier Setup.exe sur le réseau racine du CD-ROM et double-cliquer dessus.

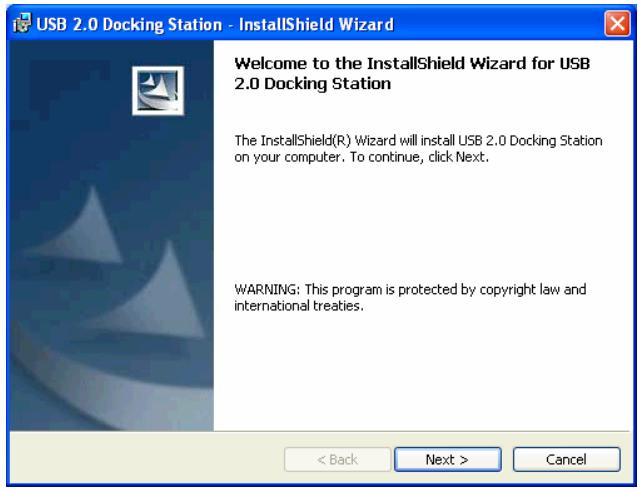

1. Une fois que l'écran d'accueil apparait, cliquer sur Suite.

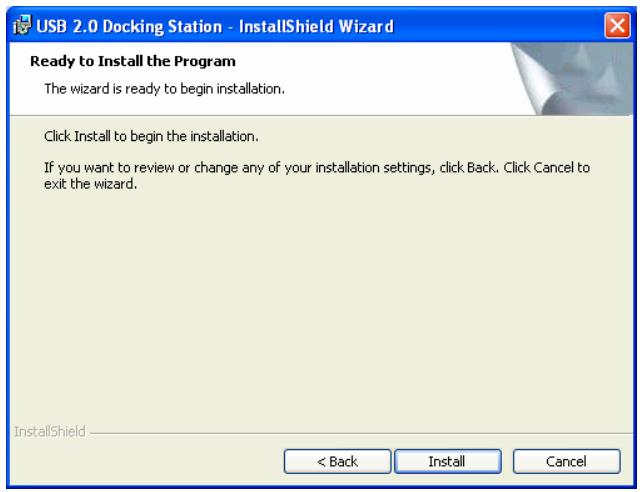

1. Cliquer sur Installer pour commencer l'installation.

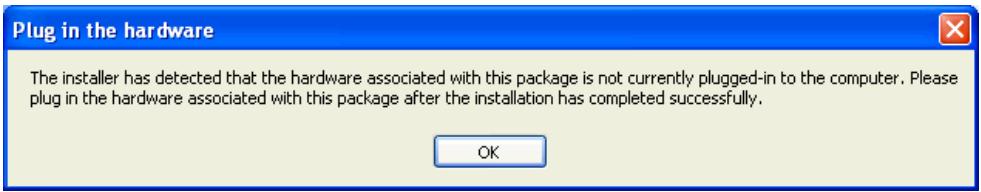

1. À la demande de connecter le matériel, cliquer uniquement sur OK. NE PAS connecter l'appareil à ce moment-là.

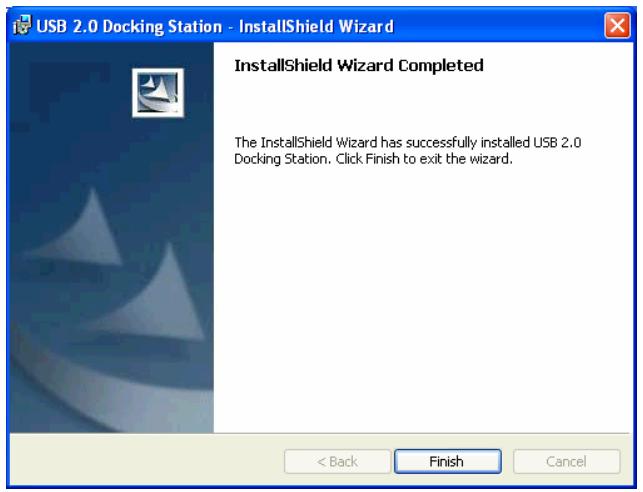

1. Cliquez Terminer pour terminer l'installation.

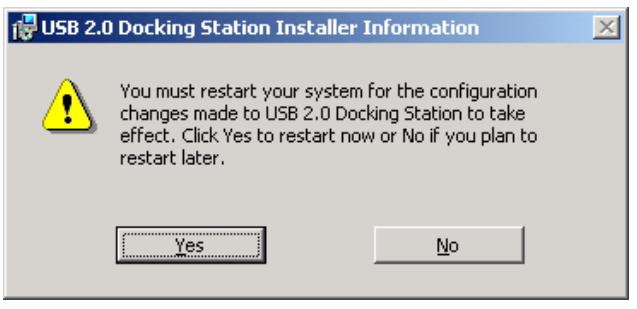

1. À la demande de redémarrer l'ordinateur, cliquer sur Oui.

Connexion de la station de dock.

Une fois le logiciel installé, procéder de la manière suivante pour connecter l'appareil.

1. Brancher l'extrémité carrée du cable USB (type B male) dans le raccordement USB montant se trouvant sur le côté de la docking station.
2. Brancher l'extrémité plate du cable USB (type A mâle) dans un port USB libre de votre PC.
3. (En option) Brancher l'adaptateur d'alimentation au secteur et la fiche de l'adaptateur dans la prise DC sur le côte de la docking station.
4. La docking station fonctionne en auto-alimentation et en alimentation par bus.

Consulter le paragraphe 'Mode auto-alimentation / mode alimentation par bus' pour de plus amples détails.

L'installation est maintenant terminée.

Vous pouvez raccorder vos périphériques à votre docking station.

Vérification de l'installation de l'appareil

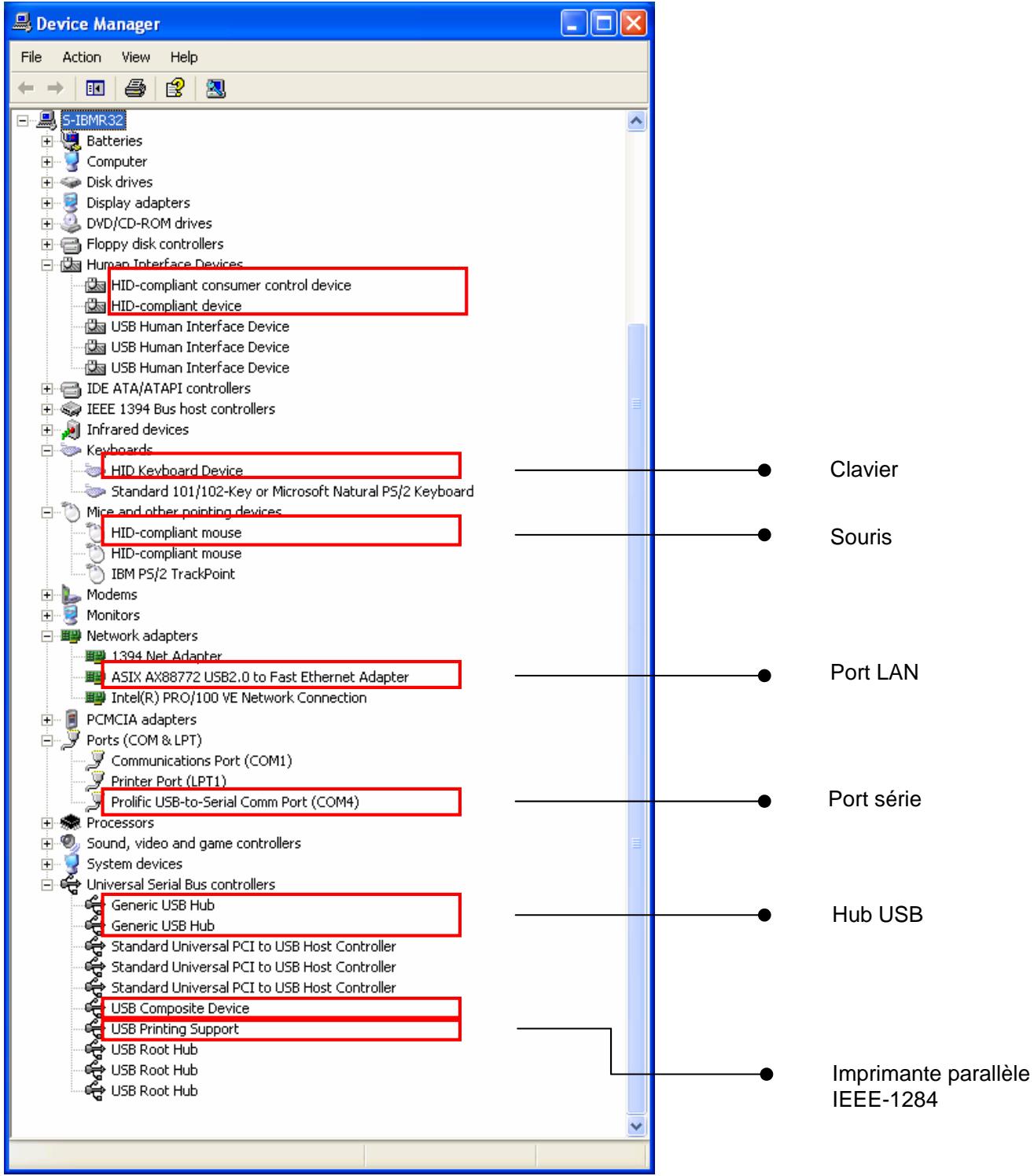

Une fois l'installation terminée, il est possible d'ouvrir le Gestionnaire de Périphériques de Windows.

(via Mon ordinateur > Propriétés > Matériel) pour vérifier que la docking station est correctement installée avec toutes les fonctions. On trouvera quelques entrées d'appareil ajoutées à la liste comme indiqué ci-dessous :

Mode auto-alimentation / mode alimentation par bus

Il existe deux modes d'alimentation des périphériques USB, le mode auto-alimentation et le mode alimentation par bus. Le mode auto-alimentation signifie que le périphérique possède son propre adaptateur d'alimentation. Le mode alimentation par bus signifie que le périphérique fonctionne avec l'alimentation provenant du port montant auquel il est connecté.

La docking station USB 2.0 peut fonctionner soit en mode auto-alimentation, soit en mode alimentation par bus USB. Toutefois, en mode alimentation par bus, chaque port descendant de la docking station ne peut fournir de courant de plus de 100mA. C'est pourquoi des appareils avec un besoin en courant supérieur (p. ex. périphérique numérique USB, ou périphérique multifonctionnel) ne peuvent fonctionner de cette manière. Dans ce cas, il est recommandé de faire fonctionner la docking station en mode auto-alimentation. Le mode alimentation par bus USB n'est donc recommandé que pour les appareils à faible consommation électrique.

3. Notes sur le fonctionnement des ports

Lors du raccordement des périphériques à la docking station, bien veiller aux points suivants :

Ports hub USB :

Lors de la connexion d'un appareil USB à un port USB descendant de la docking station, il est nécessaire de suivre les instructions du manuel d'installation logiciel accompagnant (si tel est le cas) l'appareil USB.

Ports ps/2 (ports clavier et souris) :

Certains problèmes de compatibilité peuvent apparaître avec des protocoles PS/2 insuffisamment spécifiques et certains modèles/marques de clavier. Si le clavier ou la souris PS/2 sont toutefois compatibles IBM PC, ils devraient pouvoir fonctionner correctement avec la docking station.

Port série :

Attention, le port série n'est pas une interface prête à fonctionner. Si vous connectez un appareil port série (p. ex. un modem) à la docking station, et que la docking station est déjà connectée au PC, il faut exécuter le fonction Ajout de matériel sur le Panneau de configuration ou redémarrer et reconnecter la docking station au PC pour reconnaître à nouveau l'appareil et assurer le fonctionnement.

Interface USB vers série :

L'interface a été désignée pour fonctionner avec des modems ou tout appareil de série capable de manipuler un 'PORT VIRTUEL'. Les souris de type série sont des appareils anciens et la plupart de leurs pilotes ne reconnaissent que les ports de série physiques. C'est pourquoi la compatibilité entre l'interface USB vers série et une souris en série n'est absolument pas garantie. Il existe quelques cas où cela peut fonctionner mais la majorité des souris ne sont pas compatibles avec les interfaces USB vers série.

Port LAN :

Ce port est compatible avec Ethernet 10/100 Mbps.

4. Spécification

Modèle	Modèle hub 2 ports
Port montant pour le côté PC (prise type B)	1
Ports descendants pour le hub USB (prise type A)	2
Port clavier PS/2 (mini D 6 broches)	1
Port souris PS/2 (mini D 6 broches)	1
Port série (DB 9 broches mâle)	1
Port parallele (DB 25 broches femelle)	1
Port LAN 10/100 Mbps (8P8C RJ 45 blindée)	1
LED de service (rouge)	1
LED port hub USB (verte)	2
LED port LAN (rouge)	2
Mode alimentation	Auto-alimentation et alimentation par bus
Emission	CE, FCC
Alimentation	Entrée AC 100 V~240 V Sortie DC 5 V, 2.5 A
Environnements	Température de service : 0°C~40°C Température de stockage : -10°C~80~°CHumidity : 90% HR (Pas de condensation)
Poids	148 g
Cotes	178 x 58.6 x28.7 mm

• Les spécifications sont susceptibles de changer sans notification préalable.
