NBK DOCK U2 14378 - Estação de ancoragem VIVANCO - Manual de utilização gratuito

Tipo de produto	Estação de acoplamento USB 2.0
Marca	VIVANCO
Modelo	NBK DOCK U2 14378
Compatibilidade	USB 1.1/2.0, PS/2, paralelo IEEE-1284, serial, LAN 10/100 Mbps
Portas USB descendentes	2 (tipo A)
Porta upstream (PC)	1 (tipo B)
Portas PS/2	2 (teclado e mouse)
Porta serial	1 (DB9 macho)
Porta paralela	1 (DB25 fêmea)
Porta LAN	1 (RJ45 10/100 Mbps)
Indicadores LED	Alimentação (vermelho), Hub USB (verde x2), LAN (vermelho x2)
Taxa máxima	480 Mbps (USB 2.0)
Alimentação	Auto-alimentação (adaptador de energia) ou alimentação por barramento USB
Tensão de entrada	AC 100-240 V
Tensão de saída	DC 5 V, 2.5 A
Dimensões	178 x 58,6 x 28,7 mm
Peso	148 g
Temperatura de operação	0 °C a 40 °C
Temperatura de armazenamento	-10 °C a 80 °C
Umidade	90% UR (sem condensação)
Instruções de segurança	Leia atentamente o manual, evite umidade, coloque em uma superfície plana e estável, desconecte em caso de problema
Manutenção e limpeza	Desconecte antes de limpar, use um pano seco, não use produtos líquidos ou abrasivos
Acessórios fornecidos	Adaptador de energia, cabo USB 2.0, CD-ROM de drivers

Perguntas frequentes - NBK DOCK U2 14378 VIVANCO

Como instalar a estação de acoplamento VIVANCO NBK DOCK U2 14378?

Antes de conectar o dispositivo, instale o driver do CD-ROM fornecido. Não conecte a estação até que a instalação do software esteja concluída. Após reiniciar, conecte o cabo USB e ligue a alimentação se necessário.

Quais sistemas operacionais são compatíveis?

A estação de acoplamento é compatível com Windows® 2000 e XP. Nenhum driver é fornecido para outros sistemas.

Qual é a diferença entre modo auto-alimentação e alimentação por barramento?

No modo auto-alimentação (adaptador de energia conectado), cada porta USB pode fornecer até 500 mA. No modo alimentação por barramento (sem adaptador), a corrente é limitada a 100 mA por porta, insuficiente para periféricos que consomem muita energia.

Posso conectar periféricos USB 1.1?

Sim, a estação é compatível com USB 1.1. Os periféricos USB 1.1 funcionarão normalmente, mas em sua velocidade nativa.

O que significam os LEDs?

O LED vermelho « Alimentação » acende quando a estação está ligada. Os LEDs verdes « Hub USB » acendem quando um periférico USB está conectado. Os LEDs vermelhos « LAN » indicam atividade de rede (100 Mbps se aceso, piscando para transferência).

Posso usar um teclado ou mouse PS/2?

Sim, a estação possui duas portas PS/2 para teclado e mouse. Certifique-se de que sejam compatíveis com IBM PC. Alguns modelos exóticos podem não funcionar.

Como conectar um periférico serial?

A porta serial não está « pronta para uso ». Após a conexão, use a ferramenta Adicionar hardware no Painel de controle ou reinicie o PC com a estação conectada.

A estação é compatível com mouses seriais?

Não, a compatibilidade com mouses seriais via interface USB-serial não é garantida. A maioria dos drivers de mouse serial não reconhece portas virtuais.

Posso conectar até 127 dispositivos?

Sim, a estação funciona como um hub USB. Em teoria, você pode encadear até 127 periféricos usando hubs adicionais, mas atenção aos limites de corrente.

O que fazer se a estação não for reconhecida?

Verifique se os drivers estão instalados corretamente. Abra o Gerenciador de dispositivos: você deve ver uma entrada 'USB 2.0 Docking Station'. Se não for o caso, desinstale o driver e reinstale-o, depois reinicie.

MANUAL DE UTILIZADOR NBK DOCK U2 14378 VIVANCO

Instruções de uso 51

CE - Certificate

Instruções de segurarça

Leia sempre as instruções de segurarça com atenção

• Guarde o presente manual para consultas futuras
• Mantenha este equipoamento fora de locais humidos
• Coloque este equipoamento sobre una superficie estável e plana antes de o colocar em funciona

• Caso suceda uma das seguintes situações, consulte um técnico de assistência para inspeCTIONar o equipamento:

• O equipamento FOi exposto a humidade.

• O equipamento caiu e sofreu danos.
• O equipamento aparece sinais obvios de degradação.
• O equipamento não está a travaíhar correctamente ou não é possível colocá-lo em funciona seguido as instruções do manual.

Índice

1. Introdução 51
   2.Instalação 53
2. Notas sobre a operacionalidade das portas 57
3. Especificações 58

1. Introdução

A Docking Station USB 2 (estão de encoragem) é uma unidade de expansãounjica, especialmente concebida para accompanying PC portáteis e de secreária, para os quais sejam necessarias condições de connectividade extra.

Uma porta USB 2.0 no PC portátil ou de secretária é o suficiente para se poder aceder livremente a dispositivos periféricos USB e a quaisquer outros mais comuns do tipo PIO, SIO, LAN, e PS/2.

A Docking Station USB 2.0 permite-lhe ligar多人es dispositivos periféricos USB 2.0 de alta performance ao PC. Além disso, é totalmente compatível com versões anteriores dos produits USB Revision 1.1, o que significica que os dispositivos USB 1.1 mais antigos continuam a poder ser realizados. Tem ainda a possibídale de ligar hubs e dispositivos adcionais até um total de 127 dispositivos.

Para poder utilizes periféricos sem ter de configurar o PC ou o portátil em termos de hardware ou ter de realizar instalações complexas de software, recorra à docking station. Com a Tecnologia “plug and play”, tem a possibí往来izar todo o tipo de periféricos USB / convencionais sem ter de se preocupar com a disponibilitad das portas ou com a Reiniciação do portátil ou do PC.

Characteristicas

• Unidade de expansao potente para PC portateurs em relationa aothers dispositivos
• Compatível com as espécificações USB 1.1/2.0.
  Taxa de transferência maior de 480Mbps.
• Suporta teclado / rato PS/2, impressoras de porta paralela IEEE-1284, dispositivos de série e ligações 10/100Mbps LAN.
• Duas portas downstream USB 2.0
• Complemente compatible com a funcionalidade "plug & play" e "hot swapping"
• Suporta o modo de alimentação self-power e bus-power.

Conteudo da embalagem

Antes de.iniciar a instalacao,verifique primeiro os itens contidos na embalagem.A embalagemdeferacounterosseguientesitens:

LED		Cor	Descrição
Alimentação		Vermelho	Acende quando a docking station está ligada.
Hub USB (1-2)		Verde	Acende quando fica prenta para se ligar um dispositivo USB
LAN	10/100	Verde	Acende se a velocidade LAN for de 100Mbps. Desliga se a velocidade LAN é de 10 Mpbs ou não estiver activada.
	Link	Verde	Actividade LAN. Pesca durante a transferência de dados entre a LAN e o computador anfitrião.

2. Instalação

Correr o programa de configuração

Não ligue a docking station ao seu computador antes de instalar o software do CD. Se ligar acidentalmente a docking station em primeiro lugar, Abrir-se-ão varías janelas com a indicação Found New Hardware (novo hardware encontrar). Clique Cancel para fechar as janelas.

Antes de ligar pela primarya vez a docking station ao seu computador, deve correr o programa de configuração conforme indicado a seguir:

1. Insira o CD do controlador na unidade de CD-ROM.

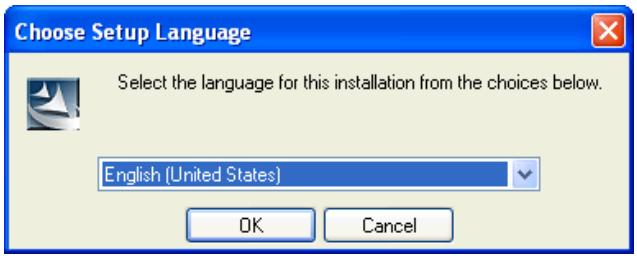

O programa de configuração arranca automaticamente e abre a janela em baixo: Seleciona a lingua para a instalacao e clique em OK.

Se a janela de configuração não aparecer, localize e clique两大 vezes sobre o ficheiro Setup.exe no direc tó rio raiz do CD.

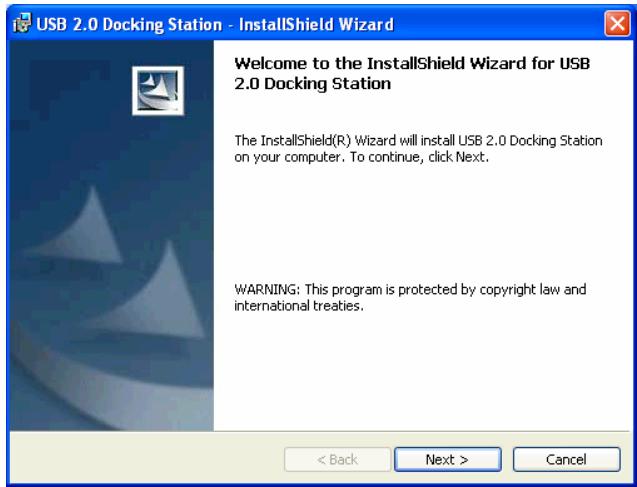

1. Quandaparecerajanela deboasvindas,cliqueem Next.

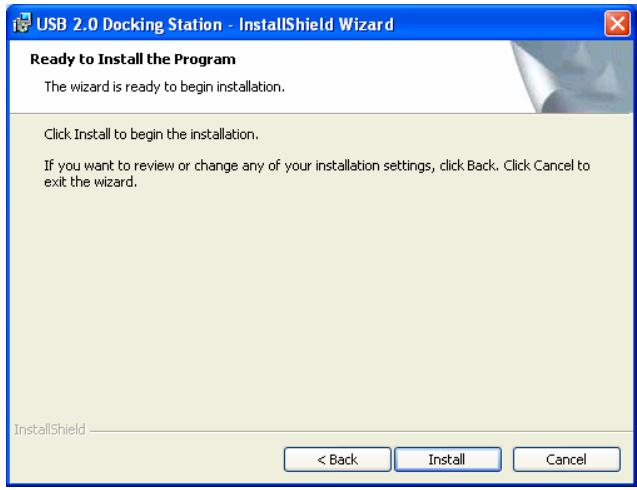

1. Clique em Install para.iniciar a instalacao.

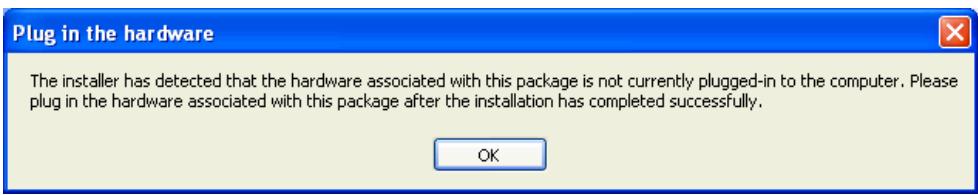

1. Whenever for consultado para ligar o harware, clique OK. NAO ligue o disposicao esta fase.

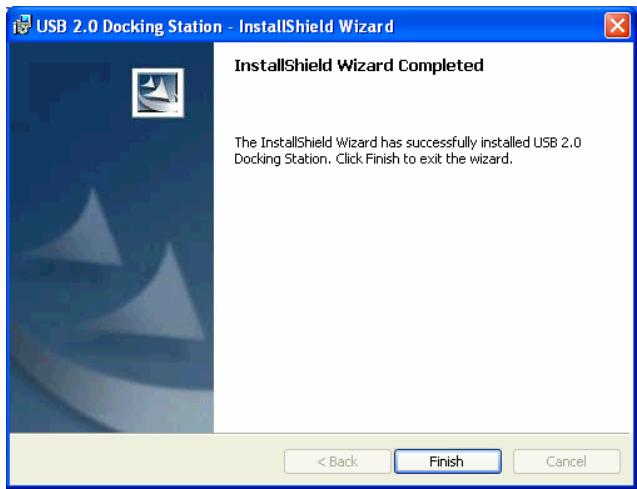

1. Clique em Finish (Concluir) para conclusir a instalação.

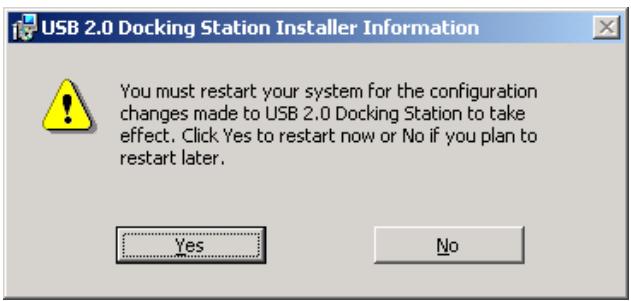

1. Quando Ihe for pedido para reiniciar o computador, clique Yes.

Depois de instalar o software, proceda da segunte forma para ligar o dispositorio:

1. Insira a extremidade quadrada (conector macho tipo B) do cabo USB no conector USB upstream localizzato na docking station.
2. Insira a extremidade plana (conector fêmea tipo A) do cabo USB na porta USB livre do seucomputador.
3. (Optional) ligne o adaptor a uma tomada de alimentacao CA e ligne o conector jack CC do adaptor a uma tomada CC na docking station.

*A docking station suporta os modelos de alimentação self-power e bus-power.

Consulte a该怎么 sobre o "modo de alimentacao Self-Power ou Bus-Power".

A sua instalação foi conclusão.

Agora ja pode ligar os seuis periféricos à docking station.

Controlar a instalação dos dispositivos

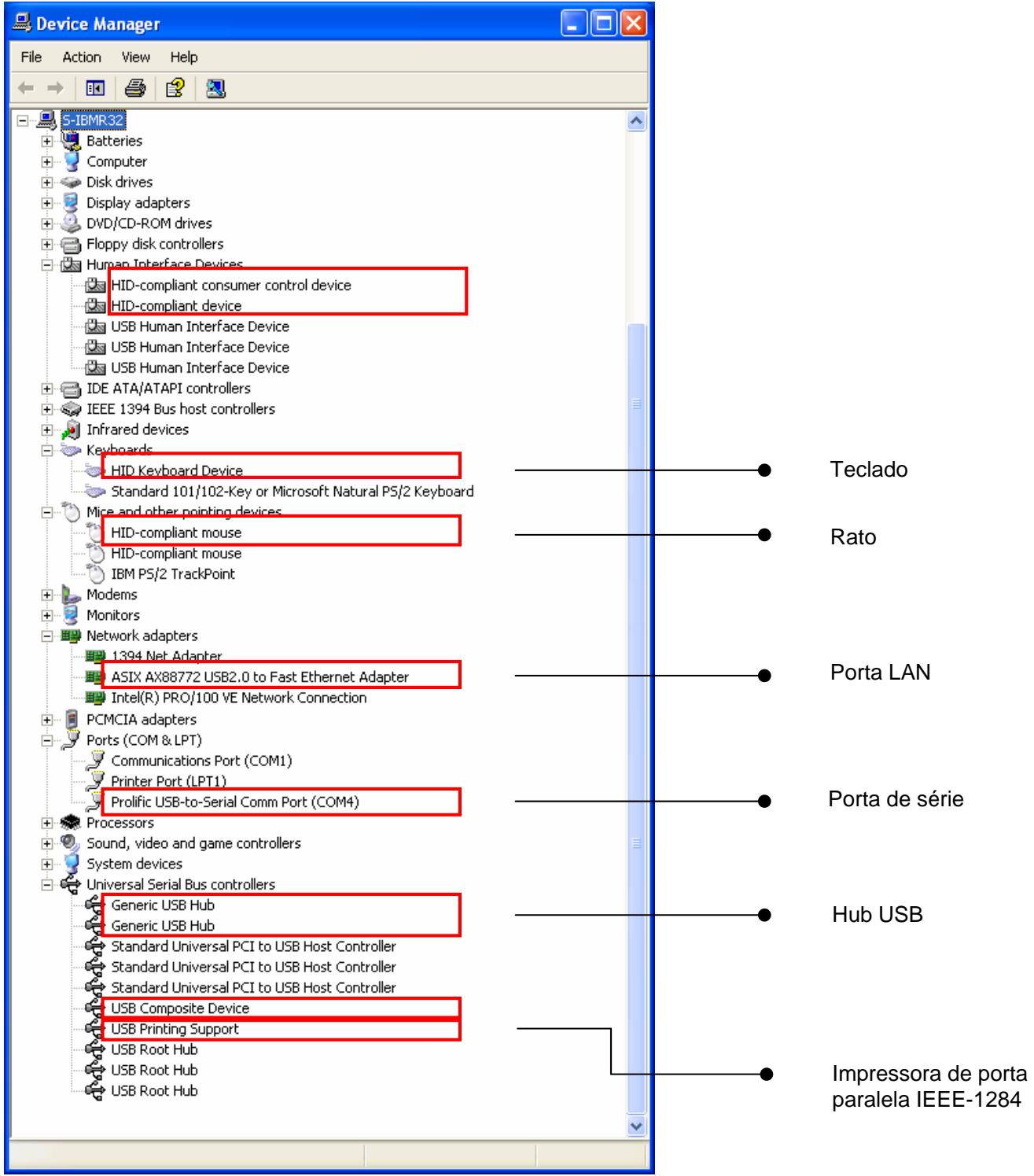

Uma vez terminada a instalação, pode abrir o Device Manager (gestor de dispositivos) do Windows (atravs de My Computer (Meu computador) > Properties (Propriedades) > Hardware) para verficar se a docking station foi bem instalada com todas as funções disponíveis. Deverá aparecer uma série de entradas adiconais na lista de dispositivos, conforme indicado em baixo:

Modo de alimentacao Self-Power ou Bus-Power

Há两大as maneiras de alimentar os periféricos USB: em modo self-power e bus-power. Em modo self-power, o periférico dispõe do seuproprio adaptador de alimentacao para poder funcionar. Em modo bus-power, o periférico é alimentado atraves da porta upstream a qual está ligado.

A docking station USB 2.0 funciona em todas os modos. No entanto, quando ligada em modo bus-power, cada porta upstream da docking station não consigue fornecer uma corrente superior a 100mA . Assim, os dispositivos (p. ex., scanner ou equipamento multi-functions),)cujo consumo de energia é superior ao valor indicado, não funciona. Nestas situações, recomenda-se, sempre que possível, a operação da docking station em modo self-power. O modo bus-power USBsole é indicado para dispositivos de baixo consumo de energia.

3. Notas sobre a operacionalidade das portas

Ao ligar dispositivos periféricos à docking station, preste atenção aos seguições aspectos:

Portas Hub USB

Quando ligar um dispositalo USB a uma das portas downstream da docking station, certifique-se de que foram respeitadas as instruções para a instalação do software (no caso de existrem) do dispositalo em questioned.

Portas PS/2 (porta para o teclado e rato):

Poderão ocorrer problemas de compatuldade devido à inexactão dos protocolos PS/2 e à vasta gama de marcas e modelos existentes. Porém, se o teclado ou rato PS/2 for compatível com PC IBM, también funciona correamente com a docking station.

Porta de série:

Note-se que a porta de série não é uma interface com funcionalidade plug-and-play. Se ligar um disposicao de porta de série (p. ex. um modem) à estacao docking e esta ja está ligada a um PC, tera de executar a funcao Add New Hardware (adicionar novo hardware) do Control Panel (painel de controlo) ou entao desligue e voltte a ligar a docking station ao PC para detectar o disposicao e executar a funcao.

USB para interface de série:

A interface foi Concebida para funcional com modems ou quaisquer outros disposíticos de série com controladores compatíveis com uma “VIRTUAL PORT” (porta virtual). Os ratos de série são disposítivos desactualizados e a maioría dos seuis controladores são reconhecem portas de série físicas. Neste caso, a compatuldade entre a USB para interface de série e o rato de série não está, de modo algoum, garantida. Embora existamfews caseos raros em que esta combinação possa funcional, a maioria dos ratos de série não se pode adaptar à USB para interface de série.

Porta LAN:

Esta porta suporta a funcao Ethernet 10/100 Mbps.

1. Especificações

Modelo	Modelo Hub de 2 portas
Porta upstream para o computador (conector tipo B)	1
Portas downstream para hub USB (conector tipo A)	2
Porta PS/2 para teclado (mini Din de 6 pinos)	1
Porta PS/2 para rato (mini Din de 6 pinos)	1
Porta de série (conector DB de 9 pinos, macho)	1
Porta paralela (conector DB de 25 pinos, fêmea)	1
Porta 10/100M LAN (8P8C RJ 45 blindado)	1
LED de alimentação (vermelho)	1
LED porta Hub USB (verde)	2
LED porta LAN (verde)	2
Modo de alimentação	Bus-power e self-power
Emissão	CE, FCC
Alimentação	Entrada de CA 100 V~240V Saía de CC 5V, 2.5A
Ambentes	Temperatura de service: 0°C~40°C Temperatura de armazenamento: -10°C~80~°C Humidade: 90% RH (sem condensação)
Peso	148 (g)
Dimensoes	178 x 58.6 x28.7 (mm)

• Reservamo-nos o direito a efectuar alteracoes às espécificações sem aviso prévio.
