Producttype	Blazende handdoekdroger
Merk	THERMOR
Model	ILLICO 2
Voeding	230 V / 50 Hz
Maximaal vermogen	1800 W
Onderhoudsvermogen	1000 W
Beschermingsgraad	IP24 (beschermd tegen waterspatten)
Elektrische klasse	Klasse II (dubbele isolatie)
Norm	NF Elektriciteit
Functies	Ruimteverwarming, timer, vorstbeveiliging, versnelde voorverwarming
Vorstbeveiligingsmodus	Handhaving op ongeveer 7 °C
Type bediening	Knoppen (verwarming en timer)
Installatie	Muurbevestiging, met bevestiging met 3 schroeven
Elektrische aansluiting	Aansluitdoos op ≥ 25 cm van de vloer
Uitschakelinrichting	Alpolig met openingsafstand ≥ 3 mm
Veiligheid	Oververhittingsbegrenzer, dubbele isolatie, IP24
Gebruik	Woonruimten, max. hoogte 1800 m
Onderhoud	Reinigen met vochtige doek, stofvrij maken van roosters en filter
Filter	Verwijderbaar, reinigen met stofzuiger
Garantie	2 jaar (onder voorwaarden)
Reserveonderdelen	Beschikbaar, neem contact op met de klantenservice

Veelgestelde vragen - ILLICO 2 THERMOR

Hoe installeer ik het ILLICO 2 apparaat?

Om het apparaat te installeren, bevestig de stang indien uw versie er een heeft, en bevestig het apparaat aan de muur met inachtneming van de aangegeven afstanden. De elektrische aansluiting moet gebeuren via een aansluitdoos op ten minste 25 cm van de vloer. Zorg ervoor dat de installatie voldoet aan de geldende normen.

Wat is het maximale vermogen van het apparaat?

Het maximale vermogen is 1800 W in de versnelde voorverwarmingsmodus. In normale werking levert het apparaat 1000 W voor het handhaven van de temperatuur.

Hoe stel ik de gewenste temperatuur in?

Draai de verwarmingsknop helemaal naar rechts, wacht tot de gewenste temperatuur is bereikt, en draai de knop dan naar links tot de klik van de thermostaat. Draai iets terug. Om aan te passen, draai de knop met de klok mee om te verhogen, tegen de klok in om te verlagen.

Wat te doen als het apparaat niet warm wordt?

Controleer de stand van de thermostaat en of de stroomonderbrekers zijn ingeschakeld. Als de veiligheidsbegrenzer de stroom heeft uitgeschakeld, schakel de stroom uit, verwijder de oorzaken van oververhitting (obstructerende voorwerpen), reinig het filter, wacht 15 minuten en schakel weer in.

Hoe maak ik het filter schoon?

Het filter is verwijderbaar. Trek aan het filter aan de achterkant van het apparaat, reinigen met stofzuiger of met een niet-schurende vochtige doek. Plaats het terug via de linker- of rechterkant, afhankelijk van de installatie.

Kan ik het apparaat in een badkamer gebruiken?

Ja, het apparaat heeft een beschermingsgraad IP24 tegen waterspatten. Installeer het echter niet in volume 1 van badkamers, noch in volume 2 als de bedieningselementen bereikbaar zijn vanaf het bad of de douche.

Wat is de functie van de vorstbeveiligingsmodus?

De vorstbeveiligingsmodus houdt de kamertemperatuur op ongeveer 7 °C bij langdurige afwezigheid (langer dan 24 uur). Zet de verwarmingsknop op de daarvoor bestemde stand.

Hoe stel ik de veiligheidsbegrenzer opnieuw in?

Schakel de stroom naar het apparaat uit. Verwijder de oorzaken van abnormale werking (obstructies, vuil). Controleer en reinig het filter. Wacht ten minste 15 minuten voordat u het apparaat weer inschakelt.

Kan het apparaat als hoofdverwarming worden gebruikt?

Nee, dit apparaat is niet ontworpen om als permanente hoofdverwarming van een ruimte te worden gebruikt. Het is bedoeld als bijverwarming of voor het drogen van handdoeken.

Wat te doen bij een storing of behoefte aan reserveonderdelen?

Neem contact op met de klantendienst van Thermor via 0810 081 045 (lokaal tarief) of per fax op 02 38 71 38 89. Houd het apparaattype en het serienummer op het typeplaatje bij de hand.

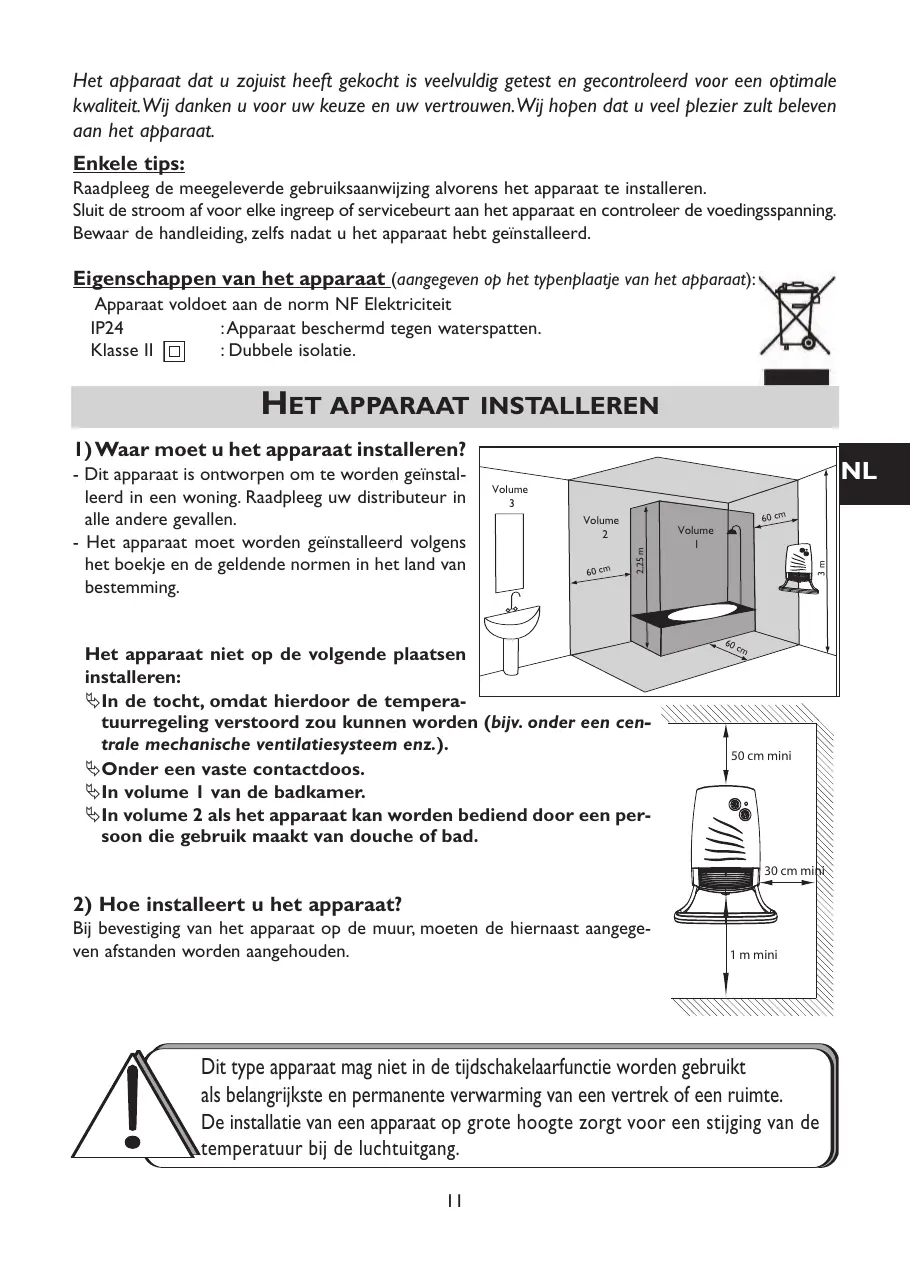

GEBRUIKSAANWIJZING ILLICO 2 THERMOR

Het apparaat dat u zojuist heeft gekocht is veelvuldig getest en gecontroleerd voor een optimale kwaliteit. Wij danken u voor uw keuze en uw vertrouwen. Wij hopen dat u veel plezier zult beleven aan het apparaat.

Enkele tips:

Raadpleeg de meegeleverde gebruiksaanwijzing alvorens het apparaat te installeren.

Sluit de stroom af voor elke ingreep of servicebeurt aan het apparaat en controleer de voedingsspanning.

Bewaar de handleiding, zelfs nadat u het apparaat hebt geïnstalleerd.

Eigenschappen van het apparaat (aangegeven op het typeplaatje van het apparaat):

Apparaat voldoet aan de norm NF Elektriciteit

Klasse II: Dubbele isolatie.

HET APPARAAT INSTALLEREN

I) Waar moet u het apparaat installeren?

• Dit apparaat is ontworpen om te worden geïnstalleerd in een woning. Raadpleeg uw distributeur in alle andere gevallen.
• Het apparaat moet worden geïnstalleerd volgens het boekje en de geldende normen in het land van bestemming.

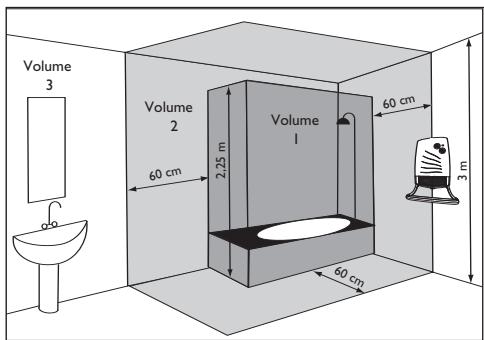

Het apparaat niet op de volgende plaatsen installeren:

In de tocht, waardoor de temperatuurregeling verstoord zou kunnen worden (bijv. onder een centrale mechanische ventilatie enz.). Niet onder een vaste contactdoos. In volume 1 van de badkamer. In volume 2 als het apparaat kan worden bediend door iemand die gebruik maakt van douche of bad.

2) Hoe installeert u het apparaat?

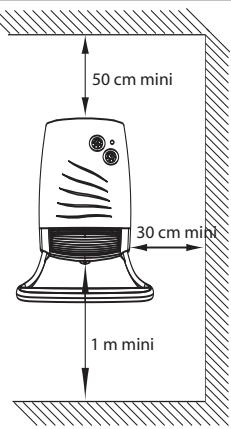

Bij bevestiging van het apparaat op de muur, moeten de hiernaast aangegeven afstanden worden aangehouden.

Dit type apparaat mag niet in de tijdschakelaarfunctie worden gebruikt als belangrijkste en permanente verwarming van een vertrek of een ruimte.

De installatie van een apparaat op grote hoogte zorgt voor een stijging van de temperatuur bij de luchtuitgang.

2-1) De stang bevestigen (versie met stang).

• Installeer de stang voordat u het apparaat op de muur bevestigt.
• Plaats uw apparaat vlak en draai de vier bevestigingsschroeven aan.

Bevestigingsschroeven van de stang

2-2) Bevestig het apparaat aan de muur.

Markeer de 3 bevestigingsgaten en zet de 3 pluggen erin.

Schroef de 2 bovenste schroeven en laat hierbij minimaal 8 mm tussen de schroefkop en de muur.

Laat het apparaat in de gleuven van de 2 bovenste schroeven glijden. Zet het apparaat vast met de schroef aan de onderkant.

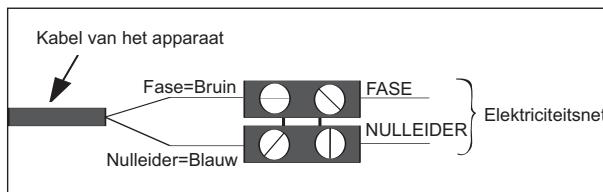

2-3) Het apparaat aansluiten

• Het apparaat moet worden gevoed met 230 V 50 Hz.
• Het apparaat moet worden aangesloten op de netspanning met behulp van een 2-aderige kabel door middel van een aansluitkast. In vochtige ruimten zoals

badkamers en keukens, moet de aansluitkast op een hoogte van minstens 25 cm van de bodem worden geïnstalleerd.

• Om per ongeluk inschakelen van de thermische schakelaar te voorkomen, met alle risico's vandien, mag dit apparaat niet gevoed worden middels een externe schakelaar zoals bijvoorbeeld een tijdschakelaar, of aangesloten worden op een circuit dat regelmatig aan en uit wordt gezet door de stroomleverancier.
• De installatie moet een omnipolaire uitschakelinrichting bevatten met een contactopeningsafstand van minstens 3 mm.
• Het is verboden om het apparaat te aarden.
• Indien de voedingskabel beschadigd is, moet hij ter voorkoming van elk risico worden vervangen door een gekwalificeerd persoon.

GEBRUIK VAN HET APPARAAT

1) Beschrijving van het bedieningspaneel

Versie Tijdschakelaar

Basisversie

Wieltje Tijdschakelaar 2 Verklikkerlampje opwarming Wielje Verwarming

2) Verwarming op kamertemperatuur

Om te bepalen of de stand van het draaiwieltje van de verwarming ③ overeenkomt met de gewenste temperatuur, moet als volgt te werk worden gegaan:

• Draai het wieltje zo ver mogelijk naar rechts en wacht tot de gewenste temperatuur in het vertrek is bereikt.
• Draai vervolgens het wieltje ③ naar links totdat u de klik van het contact van de thermostaat hoort.
• Draai het een klein beetje de andere kant op, maar laat het apparaat functioneren.
• Het kan nodig blijken te zijn om de instelling daarna nog te corrigeren. Om de temperatuur hoger in te stellen, moet u het wieltje ③ enigszins met de wijzers van de klok mee draaien. Om hem lager in te stellen, moet u het wieltje de andere kant op draaien. Ga zo te werk totdat de voor u geschikte temperatuur is bereikt.
• Om het apparaat uit te doen, moet u het wieltje ③ op de laagste stand zetten.

3) Snel opwarmen van het vertrek (versie met tijdschakelaar)

• Stel het verwarmingswieltje ③ in afhankelijk van de gewenste kamertemperatuur.
• Stel het wieltje van de tijdschakelaar ① in op de gewenste duur voor versneld opwarmen (werking op 1800 W). Het apparaat zal dan voor de geselecteerde duur werken in versnelde voorverwarming op 1800 W, en vervolgens op 1000 W zorgen voor de kamertemperatuur die is ingesteld op de thermostaat.

4) Vorstvrijstand

Dit is de stand waarmee de temperatuur in het vertrek op ongeveer 7°C kan worden gehouden wanneer u langere tijd afwezig bent (over het algemeen meer dan 24 uur).

Stel het wieltje ③ in op stand

5) Filter plaatsen.

Het filter kan langs de linker- of rechterkant van het apparaat worden geplaatst, afhankelijk van uw installatie.

TIPS VOOR GEBRUIK

• Het heeft geen zin om het verwarmingswieltje ③ op de hoogste stand te zetten, de temperatuur van het vertrek zal hierdoor niet sneller stijgen.
• Tijdens het luchten van het vertrek, moet u het wieltje op de laagste stand zetten.

WAARSCHUWING

• Voorkom dat kinderen leunen op de voorkant of de stangen van het apparaat.
• Dit apparaat is niet geschikt om te worden gebruikt door personen (kinderen inbegrepen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of door personen zonder ervaring of kennis, behalve in het geval dat zij door degene die voor hun veiligheid verantwoordelijk is, in het oog worden gehouden of vooraf de nodige instructies hebben gekregen met betrekking tot het gebruik van het apparaat.
• De kinderen moeten in het oog gehouden worden om te voorkomen dat ze met het apparaat gaan spelen.
• Om oververhitting te voorkomen mag het apparaat niet worden bedekt.
• Let erop dat er geen voorwerpen of papier in het apparaat terechtkomen.
• Alle handelingen aan de binnenkant van het apparaat moeten door een gekwalificeerde professional worden uitgevoerd.
• Het gebruik van de stangen moet beperkt blijven tot het drogen van handdoeken.

ONDERHOUD

• De voorkant van het apparaat kan worden gereinigd met een vochtige doek. Nooit schuurmiddelen gebruiken.
• Om de prestaties van het apparaat te behouden, is het nodig om de roosters van het apparaat te ontstoffen, net als het filter aan de zijkant van het apparaat. Afhankelijk van uw installatie kunt u het filter langs de linker dan wel de rechter kant van het apparaat plaatsen. Trek aan het filter en maak het schoon met behulp van een stofzuiger.

PROBLEMEN OPLOSSEN

Voorkomende problemen	Uit te voeren controles
Het apparaat verwarmt Niet.	- Controller de temperatuur van de lucht van het vertrek en de stand van de thermostat. - Controller dezekeringen van de installmentatie+zijn ingeschakeld,of dat de belastingafschakeling(als u er een heeft)de voeding van het apparaat Niet heeft onderbroken. -Het apparaat is uitergerust met een beveiliging gegen oververhitting. De beveiligingsbegrenzerzal automatisch de elektrische voeding afzetten om elk incident te voorkomen. Om het apparaat aan te zetten,gaat u als volgt te werk: - Zet de elektrische voeding van het apparaat af. - Verhelp de oronzaken van de afwijkende functioneringswijze (voorwerpen en vuil die het lucht uitgangsrooster of de ruimte:tussen het apparaat en de muur verstoppen). - Controller het filter aan de achterkant van het apparaat en reinig dit zo nodig(zie paragraaf onderhoud). -Wacht ongeveer 15 min. en zet het apparaat wee aan.
Het apparaat verwarmt de heleijd.	- Controller of het apparaat Niet in een tochtstroom staat of dat de temperatuursinstelling Niet is gewijzigd.

GARANTIEVOORWAARDEN

DOCUMENT DAT DE GEBRUIKER MOET BEWAREN

(de verklaring alleen overleggen in geval van een klacht)

• De garantie geldt voor een duur van twee jaar met ingang van de datum van installatie of aankoop.
• De duur kan de 30 maanden vanaf de fabricagedatum niet overschrijden indien er geen bewijs aanwezig is.
• De garantie dekt de inruil of levering van als defect erkende onderdelen met uitsluiting van elke schadevergoeding.
• De kosten voor arbeidsloon, reis- en transportkosten komen ten laste van de gebruiker.
• De beschadigingen die voortvloeien uit een niet-conforme installatie, een voedingsnet dat de EN50160 norm niet naleeft, een abnormaal gebruik of de niet-naleving van de voorschriften van genoemde gebruiksaanwijzing worden niet gedekt door de garantie.
• De verklaring alleen overleggen in geval van een klacht bij de distributeur of uw installateur. Doe hier uw aankoopfactuur bij.

TYPE APPARAAT*:

SERIENUMMER*:

NAAM EN ADRES VAN DE KLANT:

*Deze inlichtingen staan op het typenplaatje op de linker zijkant van het apparaat.

STEMPEL VAN DE INSTALLATEUR
