Kenmerk	Details
Type ketel	Gasgestookte ketel
Capaciteit	150 liter
Energie-efficiëntie	Tot 90%
Afmetingen	Hoogte: 1,80 m, Breedte: 0,60 m, Diepte: 0,60 m
Toegangsdeur	Voordeur voor gemakkelijke toegang tot onderhoud
Installatie	Wand- of vloerinstallatie
Onderhoud	Jaarlijkse controle aanbevolen door een professional
Veiligheid	Uitgerust met beveiligingsvoorzieningen tegen oververhitting en gaslekken
Garantie	2 jaar garantie op onderdelen
Energieverbruik	Energieklasse A
Inclusief accessoires	Gebruikershandleiding, montageset

Veelgestelde vragen - Duralis 150L THERMOR

Hoe stel ik de temperatuur van de THERMOR Duralis 150L ketel in?

Om de temperatuur in te stellen, gebruikt u de thermostaat op het bedieningspaneel. Draai aan de knop totdat de gewenste temperatuur is bereikt, meestal tussen 60 en 70\u00b0C.

Wat moet ik doen als de ketel het water niet verwarmt?

Controleer eerst of de ketel is ingeschakeld en of de stroomonderbreker in de ON-stand staat. Zorg er ook voor dat de thermostaat is ingesteld op een hogere temperatuur dan de huidige watertemperatuur.

Hoe ontlucht ik de THERMOR Duralis 150L ketel?

Om te ontluchten, zoekt u de ontluchtingsklep boven op de tank. Open de klep een kwartslag met een sleutel of schroevendraaier en laat het water lopen totdat de lucht ontsnapt.

Wat moet ik doen als de ketel lekt?

Schakel onmiddellijk de watertoevoer en elektriciteit uit. Controleer de pakkingen en aansluitingen op lekkages. Als het probleem aanhoudt, neem dan contact op met een professional.

Hoe maak ik het filter van de ketel schoon?

Om het filter schoon te maken, zet u de ketel uit en sluit u de watertoevoer af. Verwijder het filter, spoel het af met schoon water en plaats het terug zodra het schoon en droog is.

De ketel maakt een vreemd geluid, wat moet ik doen?

Vreemde geluiden kunnen wijzen op kalkaanslag of een probleem met de circulator. Controleer de staat van de ketel en schakel indien nodig een gekwalificeerde technicus in.

Hoe weet ik of de ketel in de eco-stand staat?

De THERMOR Duralis 150L ketel heeft een indicator op het bedieningspaneel die oplicht wanneer de ketel in de eco-stand staat. Raadpleeg de gebruikershandleiding voor meer details.

Wat is de gemiddelde levensduur van de THERMOR Duralis 150L ketel?

De gemiddelde levensduur van een ketel is ongeveer 15 tot 20 jaar, afhankelijk van onderhoud en gebruik.

Is het normaal dat de ketel stoom afgeeft?

Het is normaal dat er wat stoom vrijkomt tijdens het gebruik, maar als dit overmatig gebeurt, kan dit op een probleem wijzen. Raadpleeg in dat geval een professional.

Hoe reset ik de ketel bij een storing?

Om de ketel te resetten, drukt u op de resetknop op het bedieningspaneel. Als de storing aanhoudt, raadpleeg dan de gebruikershandleiding of neem contact op met een technicus.

GEBRUIKSAANWIJZING Duralis 150L THERMOR

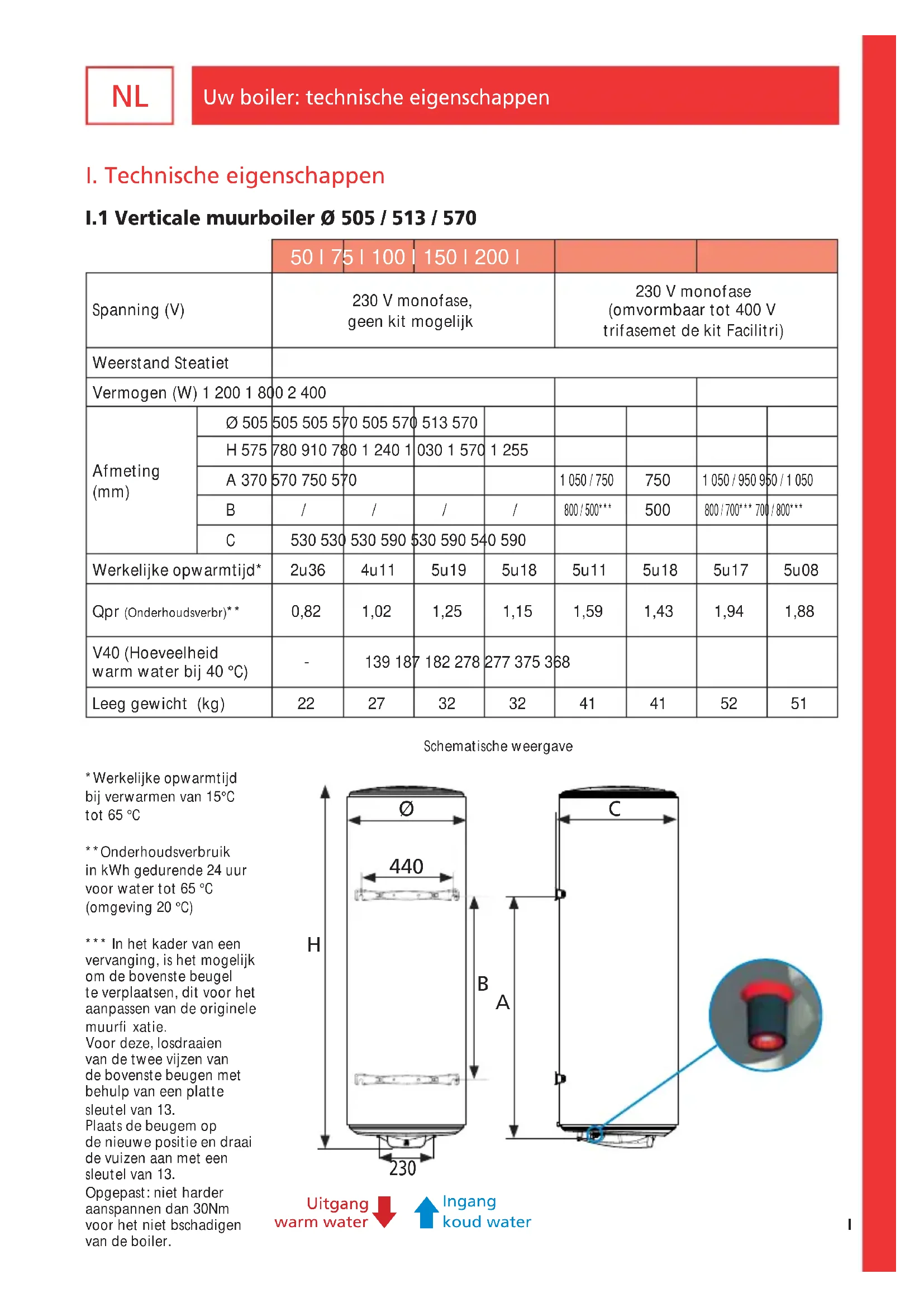

*Werkelijke opwarntijd bij verwarmen van 15^ tot 65^

** Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65^ (omgeving 20^)

** In het kader van een verwanging, is het möglichk om de bovenste beugel te verplaatsen, dit voor het aanpassen van de originele muurfi xatie.

Voor deze, losdraaien van de twee vijzen van de bovenste beugen met behulp van een platte sleutel van 13.
Plaats de beugem op de nieuwe positie en draai de vuizen aan met een sleutel van 13.

Opgepast: Niet harder aanspannen dan 30Nm voor het Niet bschadigen van de boiler.

Uitgang warm water

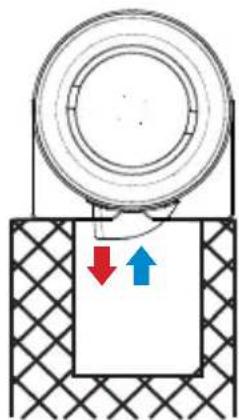

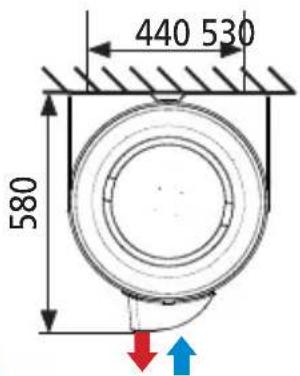

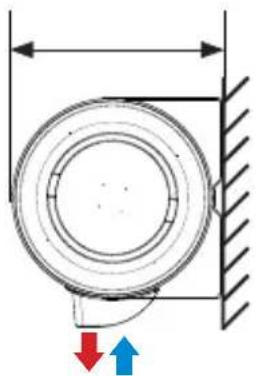

1.2 Verticale boiler op sukkel

		150 liter 200 liter 250 liter	300 liter
Spanning (V)		230 V monofase(omvormbaar tot 400 V trifase met de kit Facilitri)
Weerstand Steatiet
Vermogen (W) 1 800 2 40		0 3 000 3 000

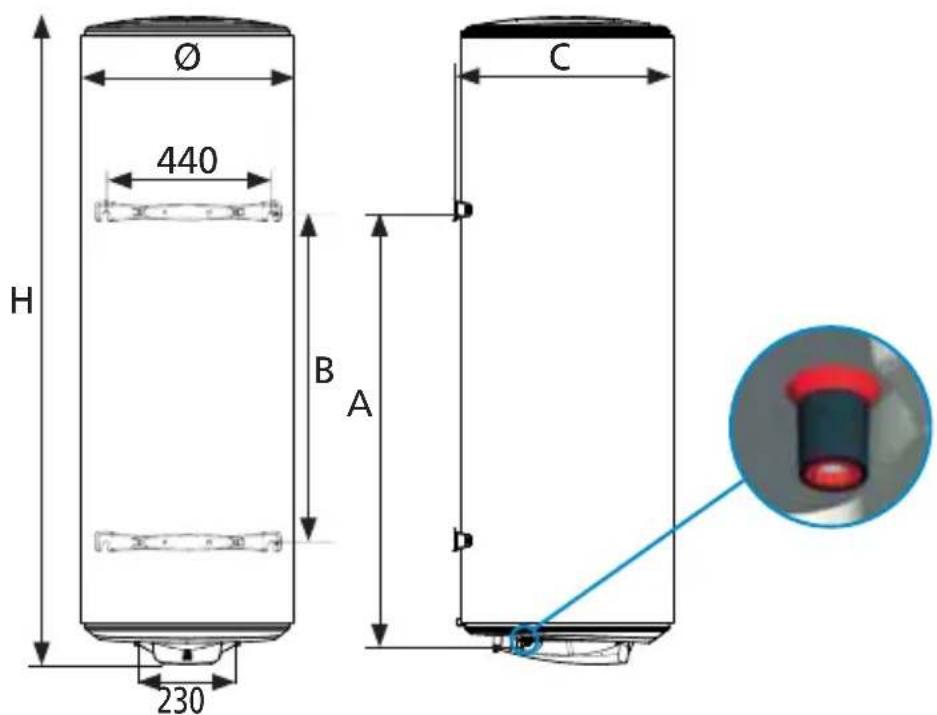

Afmeting(mm)	Ø 575	575 575 575
	H 1 01	5 1 275 1 500 1 780
	C 590	590 590 590
Werkelijke opwarntijd*		4u29 4u34 5u09 6u19
Qpr (Onderhoudsverbr)** 1,64		1,95 2,2 2,49
V40 (Hoeveelheidwarm water bij 40 °C)		265 375 440 526
Leeg gewicht (kg) 40 51		63 73

• Werkelijke opwarmtijd bij verwarmen van 15^ tot 65^
  ** Onderhoudsverbruik in kWh gedurende 24研究员 water tot 65^ (omgeving 20^)

		100 liter 150 liter 200 liter
Spanning (V)		230 V monofase(omvormbaar tot 400 V trifase met de kit)
Weerstand Steatiet
Vermogen (W) 1 800 1 800		0 2 100
Afmeting(mm)	Ø 505	505 505
	L 860	1 180 1 510
	B 600	800 1 050
Werkelijke opwarntijd*		3u07 4u39 5u13
Qpr (Onderhoudsverbr)** 1,21		1,63 1,98
V40 (Hoeveelheidwarm water bij 40 °C)		184 266 354
Leeg gewicht (kg) 32 41		50

• Werkelijke opwarmtijd bij verwarmen van 15^ C tot 65^ C
  ** Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65^ (omgeving 20^)

Verschillende aansluit mogelijkheden:

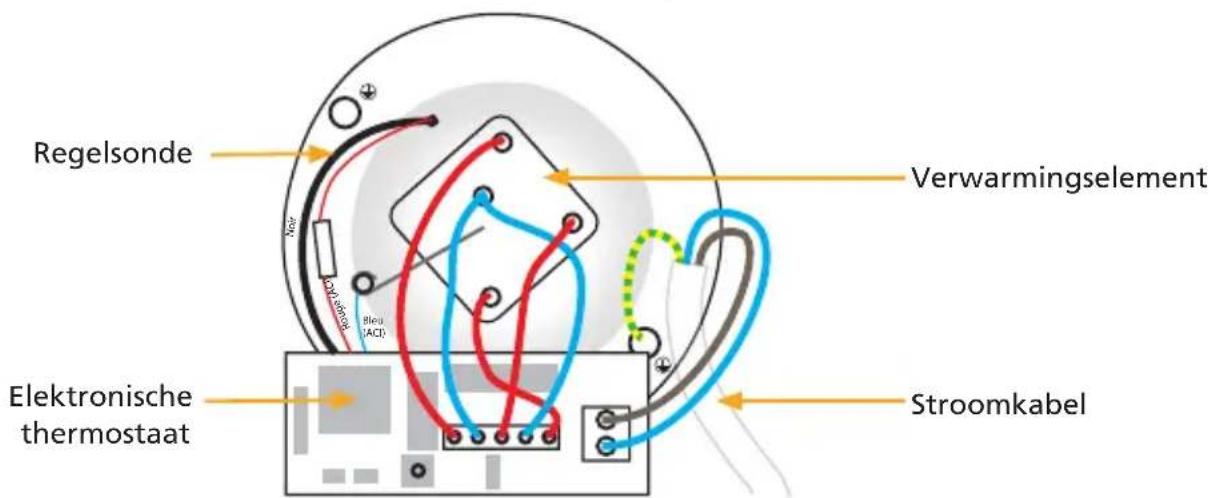

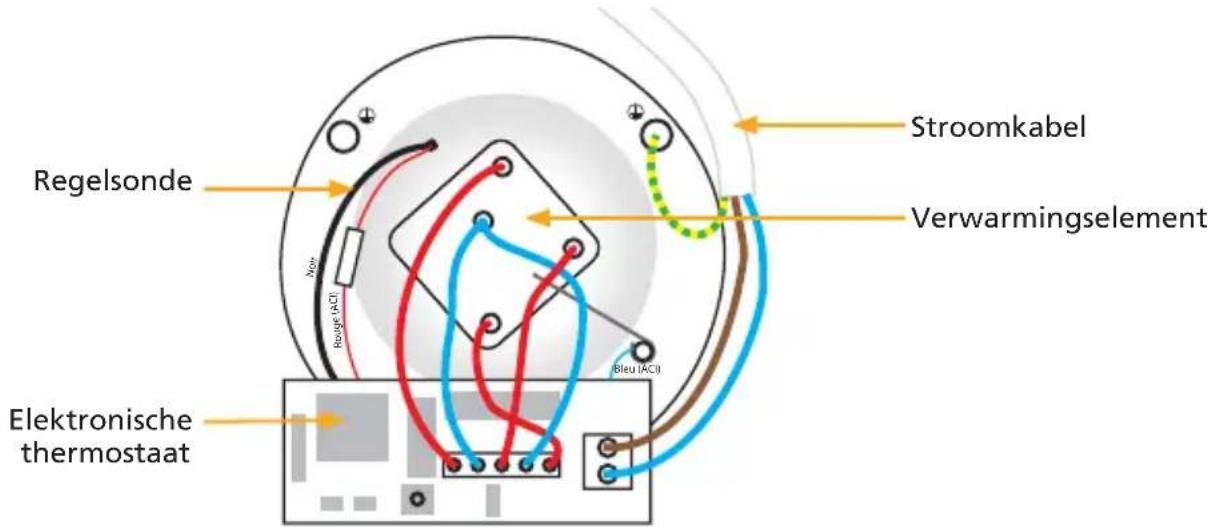

II. Weergave van de onderdelen

II.1 Onderdelen van verticale muurmodellen van 50 I tot 100 I

II.2 Onderdelen van verticale murboilers van 150 I en 200 I

II.3 Onderdelen van verticale boiler op sukkel en horizontale boiler

II.4 Staat van LED

LED Staat van LED Betekenis Opmerking
Oranje LED OpwarmCYclus	Brand doorlopend (vast)	De boiler wordt verwarmd (het water wordt opge- warmd). Het product werkt met netvoeding	Het product werkt met netvoeding
Groene LED Beveiligingsystem	Brand doorlopend (vast)	Het beveiligingsysteme is actief gegen corrosie is ingeschakeld (zonder netvoeding werkt het beveiligingsysteme op een batterij).	Het product werkt met netvoeding
	Knippert langzaam (groen) Normale 5s	werking tijdens piekuren: - Warm water is beschikbaar - Bescherming gegen corro- sie is gegandeerd	Het product werkt op batterijen
	Knippert snel (groen) Afwijkende werk	king Controller de rode LED	in de kap
LED brandt nicht	LED brandt nicht Afwijkende werkung	Geen netvoeding:	- Voer een geforceerde inschakeling uit vanaf uw regelpaneel en/of - Controller de positie van de schakelaar → Neem contact op met uw installeur of de verdeler als de LED nog altijd nicht brandt.

III. Specifice eke installmentprocedures

III.1 Instructies voor gebruik bij 400 V trifase

Volg de instructies die staan gedrukt op de verpakking van de kit (apart verkocht als accessoire).

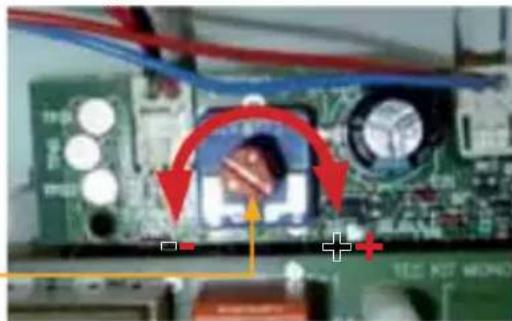

III.2 Instellen van de temperatuur

De temperatuur worden in de fabriek ingesteld op de max.),

De temperatuur kan worden verlaagd tot een bereik van 15^, met stappen van 1 graden op de potentiometer.

Potentiometer

IV. Specifi eke onderhoudsvoorwaarden

IV.1 De onderdelen die kuren worden verrangen

Elektronischethermostaat · Temperatuursonde Afdichting · Behuizing · Batterij
Vermogenskaart Alleen de waterdstand Weerstand met geemailleerd verwarmingslicham

IV.2 Stroomonderbreking

Na een stroomonderbreking blijdt de groene LED van het beveiligingsystemewerken dankzij de batterij. Er bestaat geen enkel risico van elektrische schokken. Controller regelmatig of de groene LED werkt. Ga waar pagina N, paragraaf V.2. als de LED Niet brandt

V. Probleemoplossing

V.1 Rode LED knippert

Risico van blootliggende onderdelen onder spanning.

Defecte LED Staat van LED Betekenis			Opmerking / Actie
Rood	1 knippering Fout 1:3s	Batterij is kapot	Vervang de batterij
	3 knipperingen Fout 3:3s	Defecte regelsono	Vervang de regelsono
	6 knipperingen Fout 6:3s	Defect beveiligingsystemegeten corrosie	Kortsluiting in systemern- Vervang het verwarmingslichaam
	7 knipperingen Fout 7:3s	Detectie «tegen droogverwarmen»	Geen water aanwezig inboiler:- Vul de boiler met water
			Water geleidt nicht goed(zacht water):- Neem contact op met overdeler.
		Fout 7:Defect beveiligingsystemegeten corrosie	Kortsluiting in systeem:- Controller de aansluitingen- Vervang het verwarmingslichaam als de fouit blijftoptreten

V.2 Geen enkele LED brandt

Uit te voeren actie Oplossing Oorzaak
1. Laat de netvoeding controleren door een elektricien (met een multimeter).2. Indien u tariefoorwaarden heeft met piekuren/daluren2.1. Voer een geforceerde inscha-kelinguit vnaf uw regelpaneel2.2. Controller de positie van de schakelaar (moet in de positie ON (AAN)staan).	Als er stroom is en de oranje LED nog steeds Niet gaat branden, dient u de thermostat te verrangen.	Defecte thermostat.
	Als er stroom is en de oranje LED gaat brandenijdens het verwar-men en de groene LED nog algtdiet brandt als het verwarmen is beëindigd, dient u de batterij van de thermostat te verrangen.	Defecte batterij.
	Als er geen stroom is: roep de hulp in van een elektricien.	Fout bij netvoeding.

V.3 Geen warm water

Uit te voeren actie Oplossing Oorzaak
1. Laat een professional kijken of er stroom is bij de ingang van de boiler (met een multimeter).	Als er geen stroom staat op de klemmen van de boiler, dient u de hulp in te roepen van een elektricien.
2.. Laat een professional kijken of er stroom staat op de klemmen van de waarstand (met een multimeter).	Als er geen stroom staat op de klemmen van de waarstand: Vervang de thermostat.
	Als er stroom staat op de klemmen van de thermostat en er geen warm water is, dient u de weers- tand te verrangen.

V.4 Elektrische meter schakeltuit

Uit te voeren actie Oplossing Oorzaak
1. Schakel de stroom UIT南非 de boiler.2. Open de kunststof kap.3. Verwijder de watertstand zonder de boiler leeg te makeen.	Maak de omgeving schoon waar de watertstand zich bevindt (holle binnenzijde) met een doek of een fl essenborstel	Resten in de buis van de watertstand.

V.5 Lauw water

Uit te voeren actie Oplossing Oorzaak
1.1. Schakel de stroom uit�de boiler. 1.2. Open de kunststof kap. 1.3. Zet de thermostat op maximum (draai de regelknop�nas links tot deze Niet verder kan). Zie pagina M, paragraaf III.2 Instellen van de temperatuur.	Laat de thermometer op een max. instelling staan om te genieten van goed warm water en voldoende warm water.
2. Sluit de ingang van het koude water bij de beveiligingsgroep 3. Open een warmwaterkraan in huis.	Als er water uit de warmwater- kraan loopt, is een van de kransen in huis defect. Vervang de defecte kraan of roep de hulp in van een loodgieter zodate hij/zij de oorzaak van het probleem kan opsporen.

V.6 Problemen met lekkage

Uit te voeren actie Oplossing Oorzaak
Lek gezonden bij aansluiting van koud en warm water
1. Schakel de stroom uit2. Verwijder het water uit de boiler (zie p. 30).	Sluit alles weeer aan (zie p. 27, van het hoofdstuk Installatie).	Slechte afdichting van aansluitingen.
Lek gezonden bij de moeren onder de kunststof behuizing
1. Schakel de stroom uit2. Verwijder het water uit de boiler (zie p. 30).	Vervang de afldichting of de volledige afstandsring.	Versleten afldichting of defeche afstandsring.
Fuite localisée au niveau de la cuve
1. Schakel de stroom uit2. Verwijder het water uit de boiler (zie p. 30).	Vervang de boiler. Corrosie in de bak.

V.7 Geluid van Iuchtbellen

Uit te voeren actie Oplossing Oorzaak
1. Controller of het geluid te horen isijdens het verwarmen.	Als het geluid te horen isijdens het verwarmen, dient u de boiler te ontkalken (zie hoofdstuk 7.3 Onderhoud p.31).	Kalk aanwezig in boiler.
	Als het geluid Niet te horen isijdens het verwarmen of als het gaat om klikkende geluiden of als het geluit te horen is als er een kraan worden opengedraaid, dient u de hulp in te roepen van de loodgieter, zodate hij/ zij het probleem kan oplossen.	De boiler is Niet de oorzaak.

V.8 Te warm water

Uit te voeren actie Oplossing Oorzaak
1.1. Schakel direct de stroom uit�de boiler. 1.2. Controleer de elektrische bekabeling van de boiler.	Voer de elektrische bekabeling opnieuw uit volgens het schema op pagina L.	Direct aansluiten op de waarstand zonder eerst langs dethermostat te gaan.
2.1 Schakel de stroom uit�de boiler. 2.2 Open de kunststof kap. 2.3 Verlaag de instelling van de thermostat jeets door de knop�ak links te draaien. Zie pagina M, paragraaf III.2 Instellen van de temperatuur.	Stel de gewenste temperatuur van de thermostat in.	Thermostat ingesteld op maximum.

Algemene waarschuwingen

Dit apparaat is nicht geschikt voor Personen (waaronder kinderen) met lichamelijke, zintuigelijkke of geestelijkke beperkingen of Personen zonder ervaring of kennis, uit gezonderd wanneer ze, met tussenkomst van een persoon die verantwoordelijk is voor hun verilgheid, worden begeleid of vooraf instructies hebben gekregen. inclusief kinderen of Personen zonder enige ervaring of kennis, tenzij ze door een verantwoordelijk persoon worden begeleid en instructies hebben ontvangen. Het is aanbevolen kinderen in het oog te houden en ervoor te zorgen dat ze Niet met de boiler spelen. Dit apparaat kan worden gebruikt door kinderen in de leeftijd van minimaal 8aar en door Personen met een verminderde sensorische of mentale capaciteit of Personen zonder ervaring of kennis, indien zich goed onder toezicht staan of als er instructies voor het veilige gebruik van het apparaat zich geveven en de möglichke risico's goed zich begrepen. Het reinigen en het onderhoud door de gebruiker mogen nicht zonder toezicht door kinderen worden uitgevoerd.

INSTALLATIE

LET OP: Zwaar product, met enige voorzichtigheid hanteren.

• Installee het apparaat in een ruimte waar het Niet vriest (minimaal 4^ tot 5^ ).
• De vernieling van het toestel door overdruk, te wijten aan de blokkering van de veiligheidsgroep valt buiten de garantie.
• Zorg voor verluchting van de installmentuimte. De temperatuur van deze ruimte mag nicht hoger� dan 35^ .

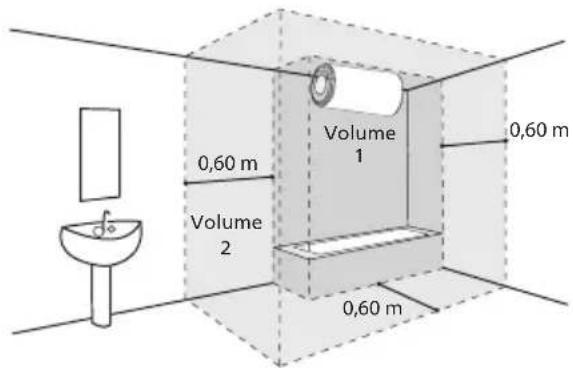

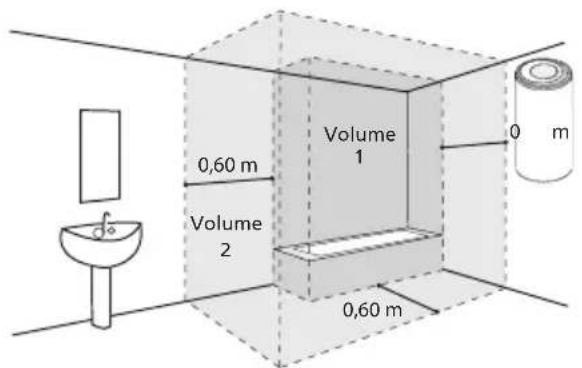

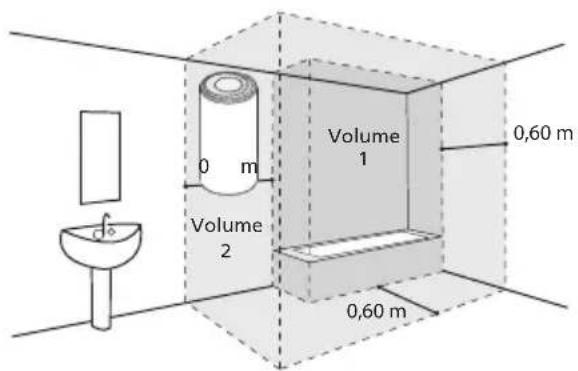

• Bij de installmentie in een badkamer (zie de afbeeldingen op pagina 24), installmentie en verdier volume 1 en 2. Wonneer de afmetingen dat Niet toestaan, kan de boiler worden geplaatst in volume V2.
• Bij een verticale muurboiler dient u na te gaan of de ophanging geschikt is voor het gewicht van de boiler bevuld met water.
• BEVESTIGING VAN EEN VERTICAL WANDBOILER: Om de eventuele verranging van het verwarmingselement möglich te make
• Zorg dat er onder de uiteinden van de buizen van het apparaat een vrij ruimte is van ten minste 300mm (100 l) – 480 mm (150 l en 200 l) voor een makkelijke toegang tot de materiai- len en accessoires.
• Er要去 een opvangbak geinstalleerd worden onder de boiler wonneer deze geplaatst worden in een verlaagd plafond, op de zolder of boven bewoonde localen. Een evacuation verbonden aan de riolering isoodzakelijk.
• Dit produit is bedoelt voor gebruik tot aan een maximale hoogte tot 3000 m.

Algemene waarschuwingen

HYDRAULISCHE AANSLUITING

• Een neue veriligheidsgroep, geijkt op 7 bar (0,7 MPa) (niet geleverd bij de boiler), met de afmeting 3/4 inch en conform de norm EN 1487 dient verplicht direct geplaatst te worden op de ingang van het koude water op de boiler. Deze moet in een ruimte worden geplaatst waar het nicht vriest (minimaal 4^ tot 5^ ).
• Een drukregelaar (niet bijgeleverd) isoodzakelijk wanner de aanvoerdruk hoger is dan 5 bar (0,5MPa) . Deze moet worden geplaatst op de ingang van het koude water, na de teller.
• Sluit de beveiligingsinrichting aan op een afvoerbuis, aan de vrij lucht, in een omgeving waar het Niet vriest (min. 4^ tot 5^ ),.altijd omlaag gericht om dilatatewater door de opwarming af te voeren of water wanneer de boiler worden geleegd.
• Het afvoersysteme van de beveiligingsgroep moet periodiek worden ingeschakeld (ten minste een koer per maand). Hierdoor wordt eventuele kalkafzetting afgevoerd en kunt u controlleren of er geen blokkades়.
• Het apparaat legen: schakel de stroom uit, sluit de koudwateraanvoer en leeg de boiler met de knop van de veiligheidsgroep door een warmwaterkraan open te draaien.

Controleer, voordat de behuizing worden verwijderd, of de stroom isuitgeschakeld om elk risico van letsel of elektrocutie te vermijden.

De elektrische installmentie moet bovenstrooms van de boiler een omnipolaire stroomonderbreker bevatten (smeltzekering, schakelaar met een openingsafstand van de contacten van ten minste 3mm , differentieelschakelaar van 30mA ). Wanner de stroomkabel beschadigd is, dient deze te worden verrangen door een kabel met verzelfde eigenschappen of een system dat special is voorzien door de fabrikant of diens verdeler.

De aardingskabel要去 verplicht op de massa aangesloten worden of op de hiervoor voorziene klem met het aardingsymbol 日

De gebruiker van dit product is verkrijgbaar door contact op het nummer na-verkoop op de garantie op deze handleiding service.

Installatie- en onderhoudshandleiding

Boiler

Inhoudsopgave

Installatie

Alvorens te beginnen 20

Inhoud van verpakking 20

Mogelijkke accessoires 20

Algemeen installatieschema 22

Waarplaatsikmiinboiler 24

Voorzorgsmaatregelen 24

Specifieke installment in badkamer 24

Hoe moet ik mijn boiler installeren 25

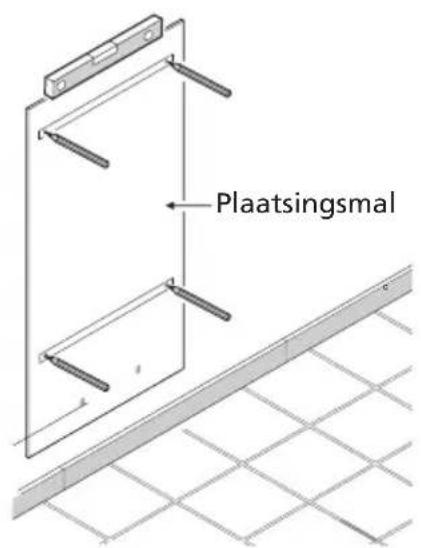

Verticale murboiler 25

Verticale boiler op sukkel 26

Horizontale murboiler 26

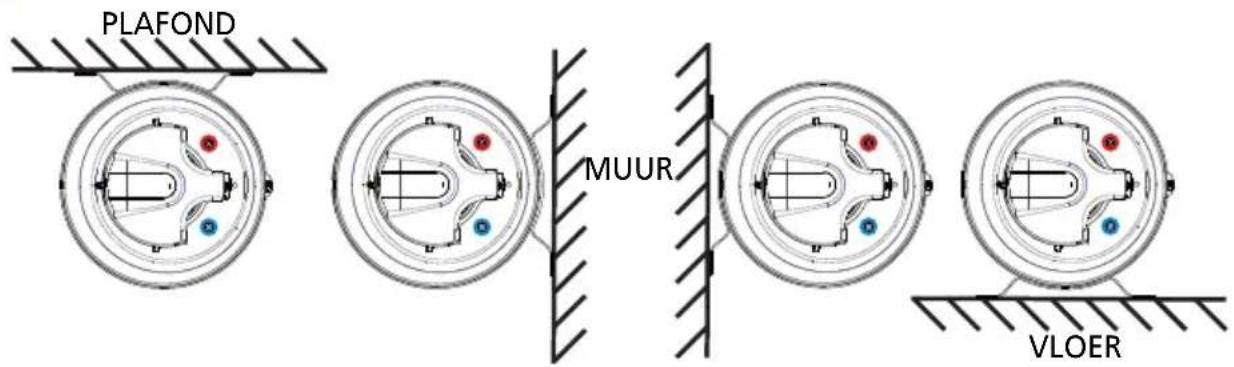

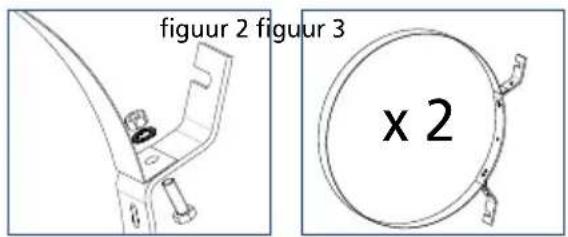

Boiler horizontale zichde aansluitingen geblindeerde 27

Hydraulische aansluiting van de boiler 28

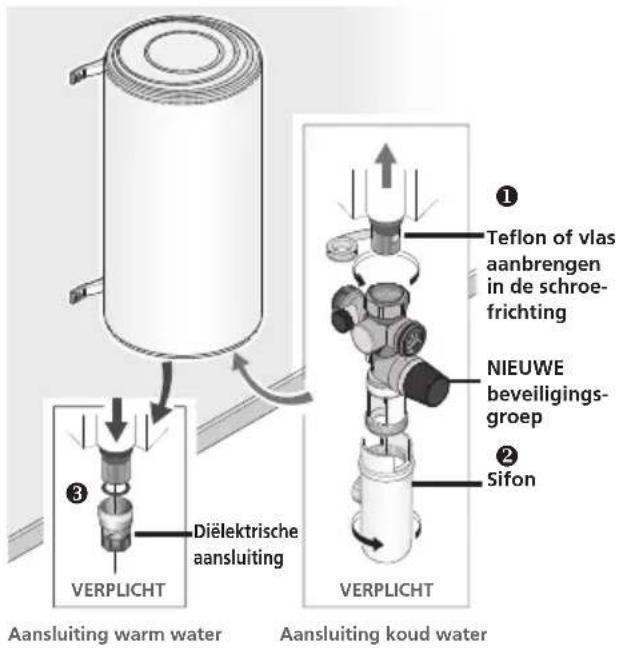

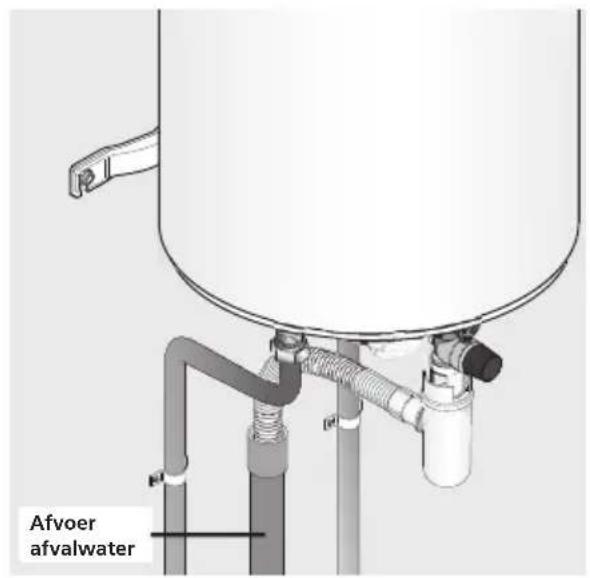

De klassieke aansluiting 28

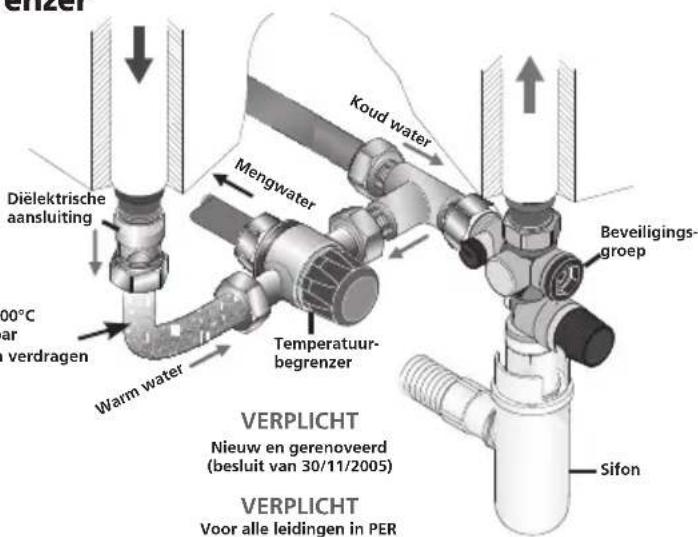

De aansluiting met temperatuurbegrenzer 28

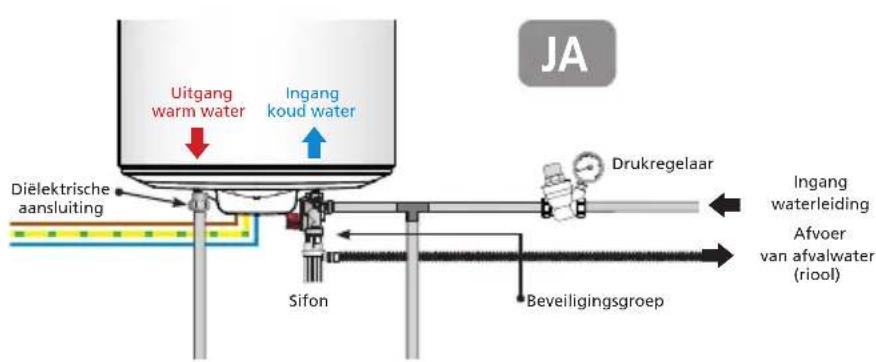

De aansluiting met drukregelaar 29

Het vullen van de boiler 29

Elektrische aansluiting van de boiler 30

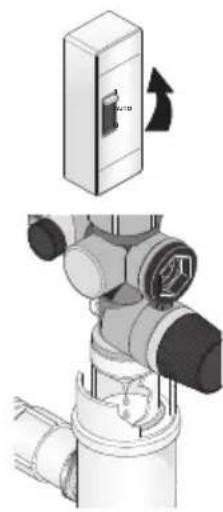

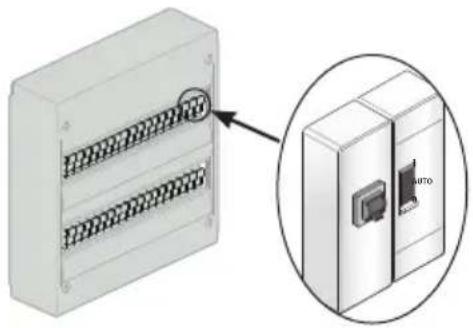

Ingebruikstellen van de boiler 30

Aanbevelingen voor onderhoud door gebruiker ...31

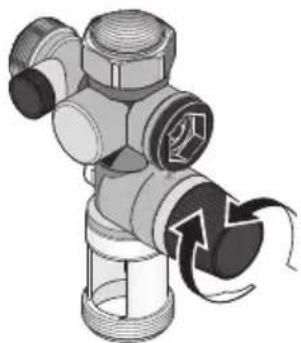

De beveiligingsgroep 31

Het legen van de boiler 31

Onderhoud 32

Reikwirjdte van de garantie 32

1. Alvorens te beginnen

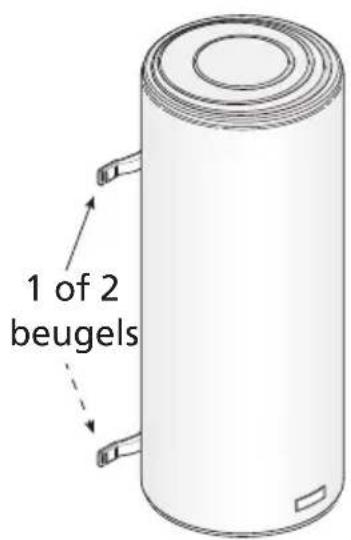

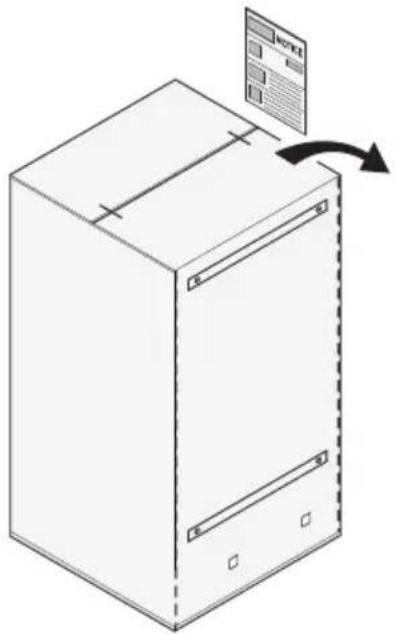

1.1. Inhoud van de verpakking

Uw verpakking bevat:

Verpakking metplaatsingsmal

Uw boiler
(�示：eienvzicmuurboiler)

Elektrische aansluiting (volgens model)

Bevestigingsbeugels (horizontal)

1.2. Mogelijkke accessoires

1.2.1. De verpflichte en aanbevolen accessoires

Voor de installmentie van uw boiler, dient u de volgende onderdelen te voorzien:

NIEUWE veiligheidsgroep
Sifon	Uitgang afvalwater
Temperatuur- beperker
Nieuw en gerenoveerde modellen verplicht
Statief
Voor verticale muurmodellen. Verplicht voormuren die geen draagmuur zich en aanbevolen voor boilers van meer dan 100 l.

Uitgang muurkabel

Bevestigingsysteme (min. 10mm volgens support

Plakband of soortgelijk product

Drukregelaar

Verplicht als de waterdruk in uw huis hoger ligt dan 5 bar (0,5 MPa). Deze moet worden geplaatst op de uitgang van de meter. (zie pagina 28)

Wateropvangbak

Verpflicht bij een installmentie in een etagewoning of boven een woonruimte

1.2.2. De optionele accessoires

Console plafondbevestigng

Ideaal om de verticale muurboileraan het plafond tebevestigen wanner er geendraagmuur is.

Laat ruimte vrij onder de boiler.

Universele bevestigingspotjes

Ideaal om de bevestig ing van uw oude boiler te gebruiken zonder extragaten te maken.

Besaart tijd bij hetplaatsen

Snelle bevestigingspootjes

Ideaal voorkleine ruimten, zoals een kast of als er weinig ruimte is voor een bevestiging in de muur.

Besaart tijd bij hetplaatsen

Verhoging

Ideaal voor het vermijden van aanpassingen aan de afvoer, voor verticale boilers op een sukkel

Capaciteit Aantal platen
50 tot 100 liter 1
150 tot 200 liter 2

2 personen voor de montage

2 aur

Elektrisch schema

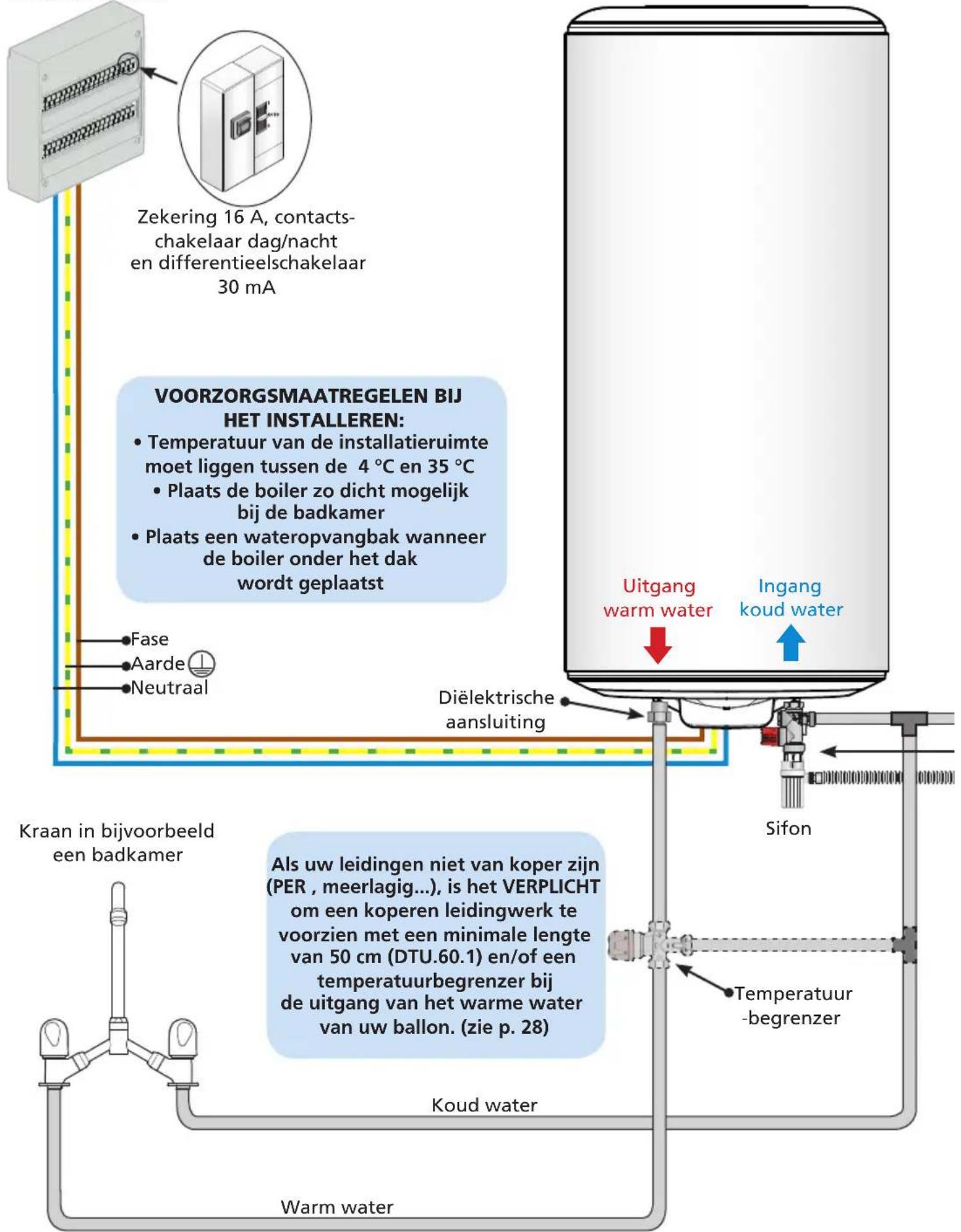

Algemeen installatieschema

Voorbeeld met een verticale muurboiler

NL

Installatiehandleiding: Installatieruimte

2. Waarplaats ik mijn boiler?

2.1 Voorzorgsmaatregelen

• Kies een ruimte waar de temperatuur algijd tussen de 4^ en 35^ ligt.

• De boiler要去 nicht möglich in de buurt van de belangrijkste gebruikspunten liggen (badkamer, keuken, enz.)

• Wanner de boiler buiten de woonruimten worden geplaatst (kelder, garage),moeten de leidingen en beveiligingsinrichting (beveiligingsgroep, drukregelaar) worden geisoleerd.
• Voorzie een verluchting in de ruimte om condensatie en corrosie van de verg van de boiler te voorkomen.
• Controller of het ondersteunende element (muur of plafond) het gewicht van de boiler bevuld met wateraankan (zie tabel p. 25).

• Voorzie voor elke elektrische inrichting voldoende ruimte van ten minste 40~cm voor het uitvoeren van periodiek onderhoud aan het verwarmingselement.

• Bij een installmentie in een vals plafond, onder het dakwerk of boven woonruimten, is het VERPLICHT om onder de boiler een wateropvangbak te voorzien die is aangesloten op een afvoer (bijv. een douchebak).

2.2 Specifieke installment in een badkamer

• Installatie en verder (aannormen die gelden in het land).

Wanner de afmetingen van de badkamer geen plaatsing toestaan van de boiler in en verder volume 1 / 2:

Mogelijk in Volume 2

Mogelijk in Volume 1 als:

• de boiler horizontal is en zo hoog möglich geplaatst is
• de leidingen van geleidend materiaal�<|im_start|>
• de boiler beschermd worden door een residentiele differentieelschakelaar (30 mA) die stroomopwaarts is geplaatst van de boiler

NL

Installatiehandleiding: Plaatsen van de boiler

3. Hoe installeer ik mijn boiler?

3.1 Vertical murboiler

1 Snij de mal uit die op de verpakking staat gedrukt en gebruik deze om markeringen te make

艺

Boor gaten en bevestig verrolgens de boiler door gebruik te make n van bevestigingsmiddelen met een diameter van min.

(Ø) 10 mm aangepast aan uw muur (gipsplaten, beton, steen).

Let op: uw muur要去 het gewicht van de gevulde boiler kuren dragen. Als dit Niet het geval is,kest u een statief gebruiken (zie de paragraaf voor het specifieke plaatsen van een statief).

Indicatief gewicht van gevulde boiler

Capaciteit	Gewicht
50 L	75 kg
75 L	100 kg
100 L	150 kg
150 L	200 kg
200 L	250 kg

3 Als uw boiler eenmaal goed is geplaatst, bevestigt u deze stevig

Specifiek geval:

De verticale muurboiler op een statief plaatsen

Het gebruik van een statief is verplicht bij hetplaatsen van een boiler met een capacititeit vaneer dan 100 I en er geen draagmuur is (de muur kan het gewicht van een gemulde ballon Niet dragen).

Plaats de boiler eerst op het statief om de fixatiepunter te markeren.

Boor de gaten.

Zet de boiler weeR op de plaats.

NL

Installatiehandleiding: Plaatsen van de boiler

3.2 Verticale boiler op sukkel

Hetplaatsen van een verticale boiler op een sukkel (afb. 1) vereist geen enkele bevestiging.

Zorg ervoor dat de boiler op een vlakke ondergrond wordt geplaatst.

U kunt gebruik make van een verhoging (afb. 2) om deplaatsing van de leidingen te vergemakkelijken.

1

2

3.3 Horizontale wandboiler- aansluiting onderaan

Een horizontale boiler kan op de muur, het plafond of op de vloer worden geplaatst.

Ingang koud water en uitgang warmwater moet.altijd onderaan+zijn.

Laat een ruimte van 400mm onder de behuizing om een eventuele verranging van het verwarmingselement te voorzien.

1 Bevestig de 2 beugels op puntenop de boiler
2 Bevestig de boiler op de steun met de 4 boute n met een diameter van 10mm (min.) die vooraf op maat is gemaakt.

1. Muur, plafond of vloer
2. Bout (niet bijgeleverd)
3. Bevestigingsbeugel van boiler (hoeveelheid: 2)
4. Tussenstuk (hoeveelheid: 4, geleverd bij het apparaat)
5. Sluitring (niet bijgeleverd)
6. Moer (niet bijgeleverd)

3.4 Boiler horizontally waar de aansluitingen geblindeerde

Vetical posioneren van de warm water (rood) uitgang en koud water aansluiting (blauw).

• Stel de riemen en beugels samen met de vijzenn bijgeleverd in de verpakking (figuur 2 en 3)
• Plaats de riemen en beugels en schroef de support aan (muur, plafond of vloer)
• Posioneer de boiler en respecteer eén van de vier ophangingen
• Eindig de bevestiging door het aandraaien van de moeren op de bevestigindbeugel

NL

Installatiehandleiding: Hydraulische aansluiting

4. Hydraulic aansluiting van de boiler

4.1 De klassieke aansluiting

Sluit de NIEUWE beveiligingsgroep aan op de ingang van het koude water (blauw) van uw boiler.
2 Plaats de sifon onder de beveiligingsgroep en sluit de buis aan op de afvoer.
3 Schroef de dielektrische aansluiting (geleverd volgens het model) vast op de uitgang van het warmer water (rood) van uw boiler.
Sluit uw leidingen verder aan op uw boiler.

Uw leidingen要去en stijf zijn (koper) of soepel (flexible buizenomvlochten met genormaliseerd rvs) enbestandশn gegen 100^ en 10 bar (1 MPa). Gebruik anders een temperatuurbegrenzer.

4.2 De aansluiting met een temperatuurbegrenzer

Als uw leidingen van synthetische materialen zichn gemaakt (bijv. kunststof of PER), moet u een temperatuurbegrenzerplaatsen (ofthermostatbegrenzer).

De begrenzer mag nooit direct op de boiler worden aangesloten.

Met de temperatuurbegrenzer worden het risico van brandwonden verminderd.

4.3 De aansluiting met een drukregelaar

De drukregelaar is verplicht als de waterdruk in uwuis hoger is dan 5 bar (0,5 MPa).

Plaats deze op de ingang van het koude water, bij de uitgangvan uw watermeter, nooit direct op de boiler.

4.4 Het vullen van de boiler

Open de WARMwaterkranen van de woning.
Open de klep bij de ingang van het koude water bij de beveiligingsgroep.
3 De boiler is gemuld zodra u koud water uit de warmwaterkranen zietkommen. Sluit de kranen.
4 Controller de goede werkig van de beveiligingsgroep door de afvoerkraan te openen. Er要去 eenkleine hoeveelheid water uitkommen.
⑤ Controller de afdichting bij de wateruitgang en -ingang an de boiler.

Vullen:
10 liter

per minuut

Draai de aansluitingen aan als er een lek is waargenomen.

Als de lek blijft bestaan dient u de boiler te legen (zie pagina 31) en de aansluitingen opnieuwuit te voeren. Voer de procedure opnieuwuit totdat er geen lekmeer is.

NL

Installatiehandleiding: elektrische aansluiting en ingebruikstelling

5. Elektrische aansluiting van de boiler

SCHAKEL DESTROOM UIT!

Controller of de boiler compatibel is met uw elektrische installmentie.
2 Als de boiler vooraf bekabeld is, sluit u de stroomkabel van de boiler aan op de uitgang van de kabel (de boiler mag nicht worden aangesloten op een stopcontact).

Als de boiler nicht vooraf bekabeld is, is het gebruik van een stijve kabelverbinding verplicht van minimaal 3 × 2.5 ~mm^2 in monofase (fase, neutaal, aarde) of 4 × 2.5 ~mm^2 in trifase (3 fases + aarde) (zie paragraaf Technische Eigenschappen).

③ Controller of de boiler is gemuld door een WARMwaterkraan open te draaien. Er moet KOUD water uitkommen.
Als de boiler worden ingeschakeld voordat deze vol is, kan diesen beschadigen (valt nicht onder de garantie).
Schakel de stroom weer in.

6. Ingebruikstellen van de boiler

1 Als uw regelpaneel is voorzien van een dag/nachtschakelaar (lager tarief voor 's nachts), dient u deze op 1 (geforceerde inschakeling) teplaatsen
Er kan eenklein beetje rook verschijnenijdens het opstarten van het verwarmen (dit is NORMAAL).

Na enigeijd zal het water druppelsgewijs door de beveiligingsgroep stromen (aangesloten op een afvoer voor afvalwater).
Tijdens het opwarmen en aan de hand van de hoeveelheid water, kan de boiler een zacht analogog geluid makeen zoals een waterkoker. Dit geluid is normal en wil nicht jeggen dat er een defect is.
Wacht op het einde van de verwarming om uw boiler volledig te+knen gebruiken (zie de tabel met eigenschappen voor de geschatte tijdaan de hand van het model).

NL

Installatiehandleiding: aanbevelingen voor onderhoud

7. Aanbevelingen voor onderhoud thus

Om uw boiler in goede staat te houden gedurende vele jaren, is het nodig om de onderdelen om de 2aar door een onderhoudsmonteur na te lately kijken.

7.1 De beveiligingsgroep

Dharacergehneiglieteminenste reeinkee fois paandis)de knop van de beveiligingsgroep.

Dit zorgt ervoor dat eventuele afzettingen losraken die anders de beveiligingsgroep können blokkeren.

Het Niet onderhonden van de beveiligingsgroep kan een verslechtering beteken van uw warm water (valt Niet onder de garantie).

7.2 Het legen van de boiler

Als de boiler langer dan een week Niet wordt gebruikt (bijv. in een vakantiehuis) en als het in een ruimte is geplaatst waar het kan vriezen, moet de boiler worden geleegd om corrosie gegen te gaan.

Vergeet Niet om na het legen van de boiler ook de leidingen van uwuis te legen (open alle koudwater- en warmwaterkranen zodate alle leidingen leeg lopen).

Schakel de stroom uit

Sluit uw hoofdkraan bij de ingang van het koude water

3 Open de knop van de beveiligingsklep (1 / 4 slag).

4 Open de WARMwaterkranen zodate er lucht uitkommen.

5 De boiler is leeg als er geen water meer uit de beveiligingsgroep stroomt. Het legen kan 1u30 of langer in beslag nemen.

Bijteringgkomst volgt u de stappen in paragraaf 6 van «ingebruikstelling» (pag.29) om uw boiler wee in gebruik te nemen.

7.3 Onderhoud van de bak

De magnesiumanode moet om de twee jaren gecontroleerd worden en moet verrangen worden als de diameter dunner dan 10mm is. (De ACI boilers en ACI hybrid boilers hebben geen onderhoud nodig).Wij raden ten zeerste aan om elke 2 tot 3aar de bak te lately nakijken door een onderhoudsmonteur om een goede kwaliteit van het water te behouden: legen en ontkalken.

In gebieden met hard water is het möglichk om het water te behandelen met een verzachter. Deze moet goed ingesteld worden en de hardheid van het water moet hoger blijven dan 15^

Het gebruik van een verzachter is geen ontheffing van once garantie, onder voorbehoud dat de verzachter goed is ingesteld, voldoet aan de CSTB voor Frankrijk en regelmatig gecontroleerd en onderhoden worden.

Voer uw apparaat Niet af bij het huisvuil, maar breng het�n een inzamelpunt dat hiervoor bestemd is of waar het kan worden gerecycled.

8. Reikwijdte van de garantie

Uit gezonderd van deze garantie zich de defecten als gevolg van:

8.1 Afwijkende omgevingsomstandigheden

• Diverse schade door schokken of het latent vallen tijdens hantering na het verlaten van de fabriek.
• Plaatsing van het apparaat in ruimten die onderhevig�n aan bevriezing of slechte weersomstandigheden(voch tigheid, agressieve omstandigheden of slechte ventilatie).
• Het gebruik van water met agressieve criteria, zoals gedefiniereed door de DTU Plomberie (Loodgieterij) 60-1 addendum 4 warm water (gehalten van chloor, sulfaten, calcium,soortelijke waterrstand en TAC).
• Hardheid van het water < 15^ f .
• Het Niet naleven van de normen (NF EN 50160) van het elektrische netwerk (netvoeding maar spanningsmin. en -max. zien en bijvoorbeeld frequencies die nicht conform�n).
• Schade als gevolg van Niet aantoonbare problemen door de keuze van deplaatsing (moeilijk bereikbare plekken) die vermeden hadden können worden door een directe reparatie van het apparaat.

8.2 Een installmentie die nicht overeenkomt met de regelgeving, de normen en de regels van de kunst

• Afwezigheid of verkeerde montage van een nieuwe beveiligingsgroep die conform de norm EN 1487 is, of aanpassingen aan de instelling...
• Direteplaatsing op de boiler van een hydraulisch systeem waardoor de beveiligingsgroep Niet goed kan werkken (drukvermindering, afluitkraan...) (zie pagina 29).
• Abnormale corrosie van de inzetstukken (warm of koud water) door een verkeerde hydraulische aansluiting (slechte afdichting) of afwezigheid van dielektrische mollen (direct contactussen ijzer en koper).
• Defecte elektrische aansluiting: aannormen die gelden in het land, onjuiste aarding, onvoldoende bekabeling, aansluiting met soepele kabels, het nicht naleven van de aansluitschema's die worden voorgeschreven door de fabrikant.
• Plaatsing van het apparaat die Niet overeekenkomt met de instructies in de handleiding.
  Corrosie aan de buitenzijde door een slechte afdichting van het leidingwerk.
• Afwezigheid of verkeerde montage van de elektrische beschemkap.
• Afwezigheid of verkeerde montage van de bekabeling.
• Het vallen van een apparaat door het gebruik van bevestigingsmiddelen die nicht geschikt zijn voor de installmentie.

8.3 Een ontoereikend onderhoud

• Abnormale kalkaanslag op de verwarmingselementen of beeviligingsinrichting.
• Het Niet onderhonden van de beveiligingsgroep dat zich vertaalt in overdruk.
• Aanpassing van het originele product zonder de goedkeuring van de fabrikant of gebruik van reserveonderdelen die nicht worden aanbevolen door de fabrikant.
• Als geen onderhoud op de magnesiumanode gebeurd is, zie paragraaf 7.3.

Deze toestellen zijn conform aan de directieve 2014/30/UE betreffende de electromagnetische compatibiliteit, 2014/35/UE betreffende laagspanning, 2011/65/UE voor de ROHS en aan het regelmant 2013/814/UE verwuld aan de directieve 2009/125/EC voor ecoconcept.

GARANTIE

In te vullen door de verkoper en te bewaren door de gebruiker Dankzig de zorg die wij aan fabricage en controles besteden, za het door u gekochtte toestel van een lange levensduur genieten. Hoewel dit toestel weinig onderhoud vertg, is hetoodzakelijk regelmatin te controieren of de verschillende onderdelen of de veiligheid waarmee het is uitergerust, behoorlijk werkken, in het bij-zonder het veilighideelement dat telkens automatisch in werk ing moet treden zoda de door de constructeur bepaalde druk bereikt worden. Het is vooral raadzaam het veilighideelement om de maand handmatig enkele ogenblikken op de stand voor het aftappen te zetten. Aarzel Niet de controle van uw toestel eventueel aan uw installmenter toe te vertrouven.

Deze toestellen zich conform aan de directieve 2014/30/UE betreffende de electromagnetische compatibiliteit, 2014/35/UE betreffende laagspanning, 2011/65/UE voor de ROHS en aan het regelmant 2013/814/UE verruld aan de directieve 2009/125/EC voor ecoconcept. Deze garantie geldt uitsluitend in Europees Frankrijk in Corsica, en in Belgium.

Heel belangrijk: wanneer u de garantie wilt latent gelden (tank), zich het origineelplaatje met de technische gegevens van de boiler en het onderhavige certificaat vereist. Dit certificaat is slechts geldig indien het door de verkoper bij de aankoop werd ingevuld. Leder verzoeik in het kader van de garantie moet vergegzeld worden van dit certificaat.

De in dit document representeerde producten kuren op ieder ogenblick wijzigingen ondergaan om aan de technische evolutie en aan de neue normen te voldoen.

De boiler要去 worden geinstalleelerd door een erkende installmenteur volgens de waarvoort geldende normen en once technische voorschriften. Hij要去 normala gebruikt worden en regelmatifdooren een daartoe gekwalificeerd persoon onderhonden worden. Onder deze voorwaarden, omvat once garantie de verwangings of Gratis levering aan de leverancier van de oorspronkelijke onderdelen waarvan once technische Dienst vaststelt dat ze defect zich en eventueel van het apparatusat, met uitzondering van arbeidsloon en transportkosten, evenals van schadevergoedingen en verlenging van de garantie.

Onze garantie gaat in op de datum waarop het apparaat is geinstalleerd (volgens de rekening van de installmentur of de aankoopfactuur). Indien deze rekeningen Niet aanwezig zich, geldt de datum van fabricage zoals vermeld op het typeplaatje van de boiler, vermeerderd met 6 maanden.

De garantie van het te verrangen onderdeel of apparaat (onder garantie) eindigt tegelijkertijd met dat van het verrangen onderdeel of apparaat (het eerste gefactureerde materiaal). De onderhavige garantiebepalingen sluiten een beroep van de koper op de wetgeving met betrekking tot verborgen gebreken Niet UIT.

Een defect onderdeel geeft geen enkelrecht op de verrang ing van het apparaat. Thermor garandeert de aanwezigheid van alle onderdelen van het apparaat gedurende 7aar.

Een apparaat dat möglich schade heeft veroorzaakt要去 nicht verwijderd worden voor de komst van schadeskundigen; het slachtoffer van de schade要去 zich verzekering waarschuwen.

Stempel van de bankwerker:

TYPE DE L'APPEAR/MODEL

N° DE SERIES/ VOLGNUMMER
