Merk	Thermor
Model	Duralis 75L
Producttype	Elektrische boiler
Capaciteit	75 liter
Afmetingen (H x diameter)	780 mm x 505 mm
Leeggewicht	27 kg
Voeding	230 V enkelfasig (omzetbaar naar 400 V driefasig met Facilitri-kit)
Vermogen	1.800 W
Weerstand	Steatiet
Corrosiebescherming	ACI Hybrid-anode (onverslijtbaar titanium omhuld met magnesium) + 6V-accu
Thermische isolatie	Polyurethaan 0% CFK
Binnenbekleding	Emaille
Opwarmtijd (15°C tot 65°C)	4u11
Onderhoudsverbruik (24u)	1,02 kWh
Hoeveelheid water bij 40°C (V40)	139 L
Veiligheidsgroep	Verplicht, afgesteld op 7 bar (0,7 MPa), 3/4", norm EN 1487 (niet meegeleverd)
Garantie op ketel en onderdelen	5 jaar
Certificeringen	Richtlijnen 2014/30/EU, 2014/35/EU, 2011/65/EU, Verordening 2013/814/EU
Aanbevolen onderhoud	Controle door professional om de 2 jaar; leegmaken indien meer dan een week niet gebruikt in vorstgebied; ontkalken afhankelijk van waterkwaliteit
Veiligheidsvoorzieningen	Alpoolse uitschakeling, verplichte aarding, differentieelschakelaar 30 mA, veiligheidsgroep, beveiliging tegen droogkoken
Reserveonderdelen beschikbaar	Elektronische thermostaat, sensor, weerstand, accu, deksel, pakking; 7 jaar beschikbaar
Opties	Facilitri-kit (driefasige omschakeling), driepoot, verhoging, snelle bevestigingsplaten, plafondconsole

Veelgestelde vragen - Duralis 75L THERMOR

Wat te doen als het rode lampje onder de kap knippert?

Het aantal knipperingen geeft de fout aan: 1 knippering = accufout (connectie controleren, accu vervangen); 3 knipperingen = fout in regelsensor (connectie controleren, sensor vervangen); 6 knipperingen = corrosiebeschermingssysteem in kortsluiting (verwarmingselement vervangen); 7 knipperingen = detectie van droogkoken (boiler vullen, mogelijk te zacht water). Neem contact op met de klantenservice indien nodig.

Waarom heb ik geen warm water?

1. Controleer of er spanning op de ingang van de boiler staat (multimeter). 2. Geen spanning? Schakel een elektricien in. 3. Wel spanning? Controleer op de aansluitingen van het verwarmingselement. 4. Geen spanning op de aansluitingen? Vervang de thermostaat. 5. Wel spanning maar geen warm water? Vervang het verwarmingselement.

Hoe stel ik de watertemperatuur in?

De temperatuur is in de fabriek op maximum ingesteld. Om te verlagen, draai de potentiometer tegen de klok in (instelbereik van 15°C, 1°C per klik). Om te verhogen, met de klok mee tot aan de aanslag. Let op: een te lage temperatuur bevordert bacteriegroei.

Wat te doen bij een waterlek?

Lokaliseer het lek: Lek bij aansluitingen (koud/warm water): leegmaken en verbindingen opnieuw maken met afdichtingstape. Lek onder de plastic kap: vervang de afdichting of de flens. Lek uit de ketel (corrosie): vervang de boiler. Schakel altijd de stroom uit en leeg de boiler voor ingreep.

Hoe onderhoud ik de veiligheidsgroep?

Bedien de klep van de veiligheidsgroep minstens eenmaal per maand om kalkaanslag te verwijderen en te controleren of deze niet vastzit. Onvoldoende onderhoud kan leiden tot overdruk en garantiestoring.

Wat is de procedure voor het leegmaken van de boiler?

1. Schakel de stroom uit. 2. Sluit de koudwatertoevoer. 3. Open de hendel van de veiligheidsgroep (1/4 slag). 4. Open een warmwaterkraan om lucht te laten ontsnappen. 5. Wacht tot het water stopt met lopen (maximaal 1,5 uur). 6. Om weer in bedrijf te stellen, volg de inbedrijfstellingsstappen (vullen, stroom inschakelen).

De boiler maakt een borrelend geluid, is dat normaal?

Een zacht ketelgeluid tijdens het verwarmen is normaal (uitzetting en plaatselijk koken). Als het geluid aanhoudt buiten het verwarmen of als het klinkt als gekraak, kan dit wijzen op kalkaanslag: laat ontkalken door een professional. Als het geluid optreedt bij het openen van een kraan, komt het van de leidingen, niet van de boiler.

Hoe vervang ik de accu van de thermostaat?

De accu (6V) is toegankelijk na het openen van de kap. Ontkoppel de connector, verwijder de oude accu en plaats een nieuwe identieke. Let op: gebruik het juiste type accu om explosiegevaar te voorkomen. Voer de oude accu af volgens de instructies.

Wat is de garantie op deze boiler?

De garantie is 5 jaar op de ketel, het geëmailleerde verwarmingselement, de elektrische componenten en de verwijderbare onderdelen. Deze gaat in op de datum van installatie (factuur). Uitgesloten zijn gebreken door niet-conforme installatie, slecht onderhoud of abnormale omstandigheden. Reserveonderdelen zijn 7 jaar beschikbaar.

Kan ik de boiler in een badkamer installeren?

Ja, maar met inachtneming van de veiligheidszones (NF C 15-100). Het apparaat moet buiten zone V1 en V2 worden geplaatst indien mogelijk. Anders mag het in zone V2 worden geïnstalleerd, of in zone V1 als het horizontaal is, hoog geplaatst, met isolerende leidingen en beschermd door een differentieelschakelaar 30 mA.

GEBRUIKSAANWIJZING Duralis 75L THERMOR

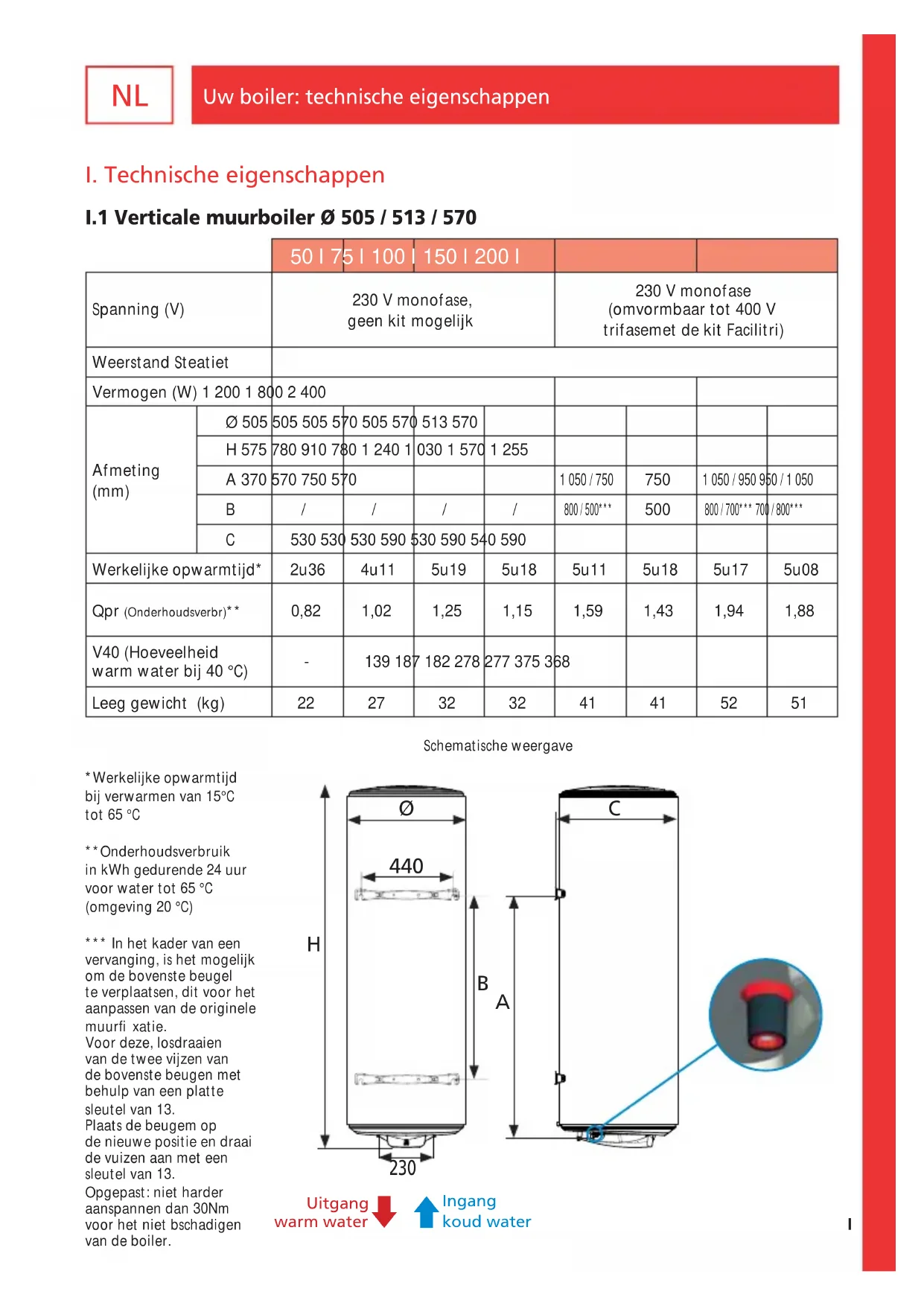

*Werkelijke opwarntijd bij verwarmen van 15°C tot 65°C

** Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65°C (omgeving 20°C)

** In het kader van een verwanging, is het mogelijk om de bovenste beugel te verplaatsen, dit voor het aanpassen van de originele muurfixatie.

Hiervoor draait u de twee vijzen van de bovenste beugel los met behulp van een platte sleutel van 13. Plaats de beugel op de nieuwe positie en draai de vijzen aan met een sleutel van 13.

Opgepast: Niet harder aanspannen dan 30 Nm om de boiler niet te beschadigen.

Uitgang warm water

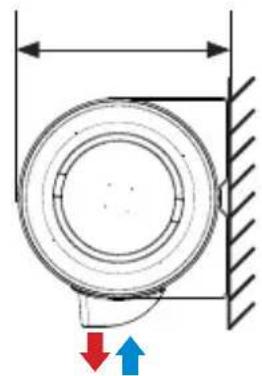

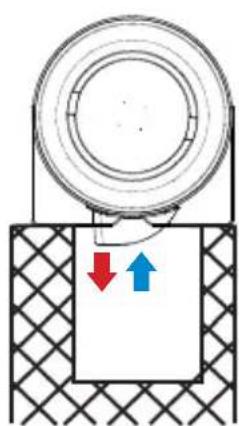

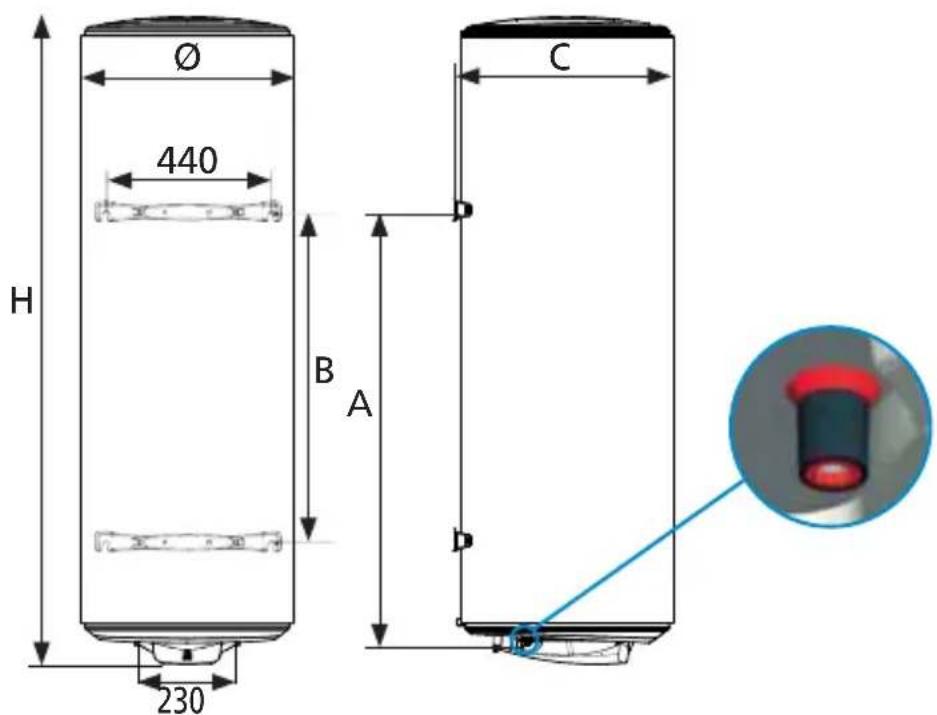

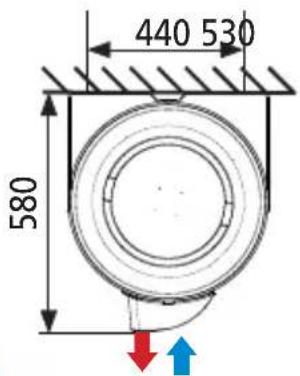

1.2 Verticale boiler op sokkel

		150 liter 200 liter 250 liter	300 liter
Spanning (V)		230 V monofase(omvormbaar tot 400 V trifase met de kit Facilitri)
Weerstand Steatiet
Vermogen (W) 1 800 2 40		0 3 000 3 000
Afmeting(mm)	Ø 575	575 575 575
	H 1 01	5 1 275 1 500 1 780
	C 590	590 590 590
Werkelijke opwarntijd*		4u29 4u34 5u09 6u19
Qpr (Onderhoudsverbr)** 1,64		1,95 2,2 2,49
V40 (Hoeveelheidwarm water bij 40 °C)		265 375 440	526
Leeg gewicht (kg) 40 51		63 73

• Werkelijke opwarmtijd bij verwarmen van 15°C tot 65°C ** Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65°C (omgeving 20°C)

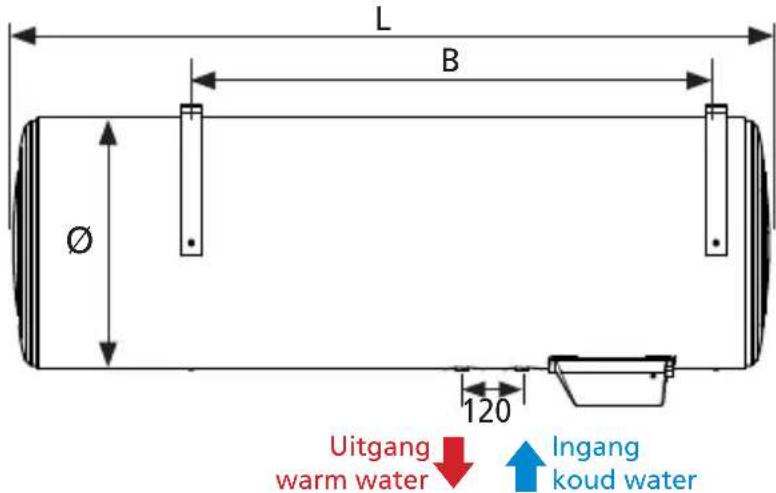

		100 liter 150 liter 200 liter
Spanning (V)		230 V monofase(omvormbaar tot 400 V trifase met de kit)
Weerstand Steatiet
Vermogen (W) 1 800 1 800		0 2 100
Afmeting(mm)	Ø 505	505 505
	L 860	1 180 1 510
	B 600	800 1 050
Werkelijke opwarntijd*		3u07 4u39 5u13
Qpr (Onderhoudsverbr)** 1,21		1,63 1,98
V40 (Hoeveelheidwarm water bij 40 °C)		184 266 354
Leeg gewicht (kg) 32 41		50

• Werkelijke opwarmtijd bij verwarmen van 15°C tot 65°C ** Onderhoudsverbruik in kWh gedurende 24 uur voor water tot 65°C (omgeving 20°C)

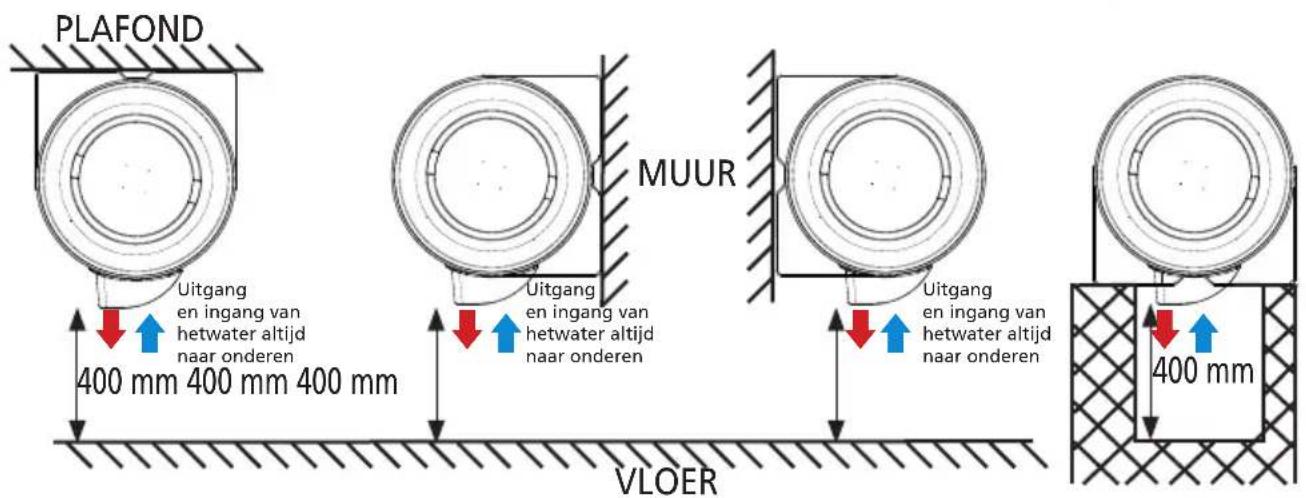

Verschillende aansluitmogelijkheden:

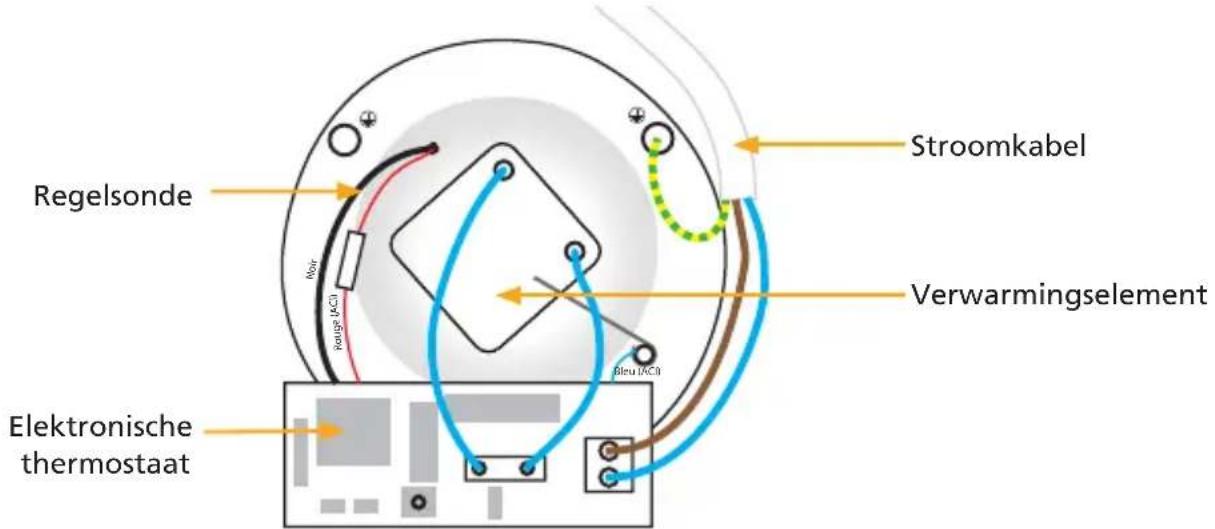

II. Weergave van de onderdelen

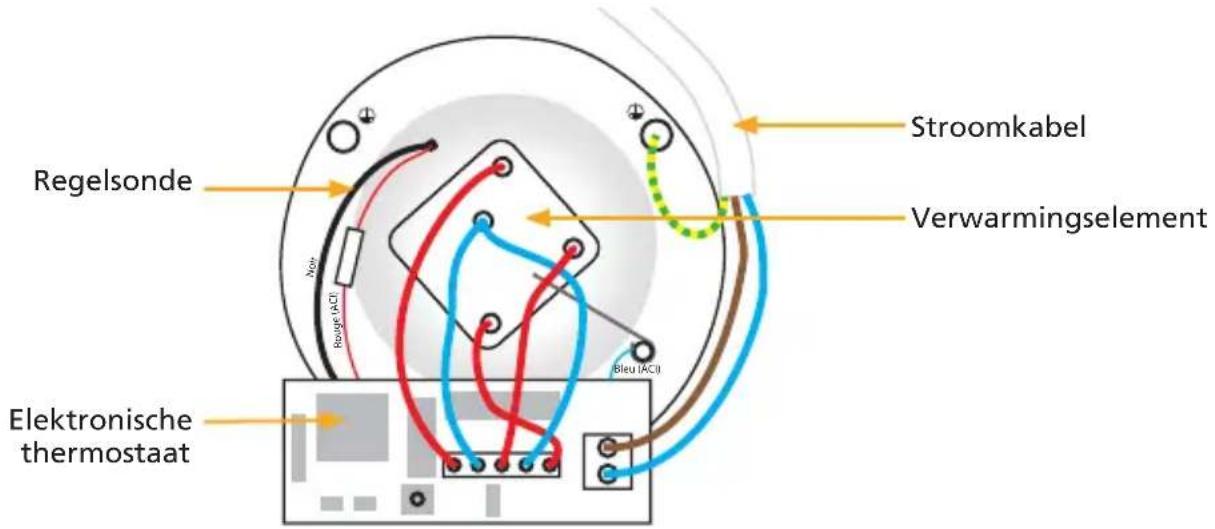

II.1 Onderdelen van verticale muurmodellen van 50 l tot 100 l

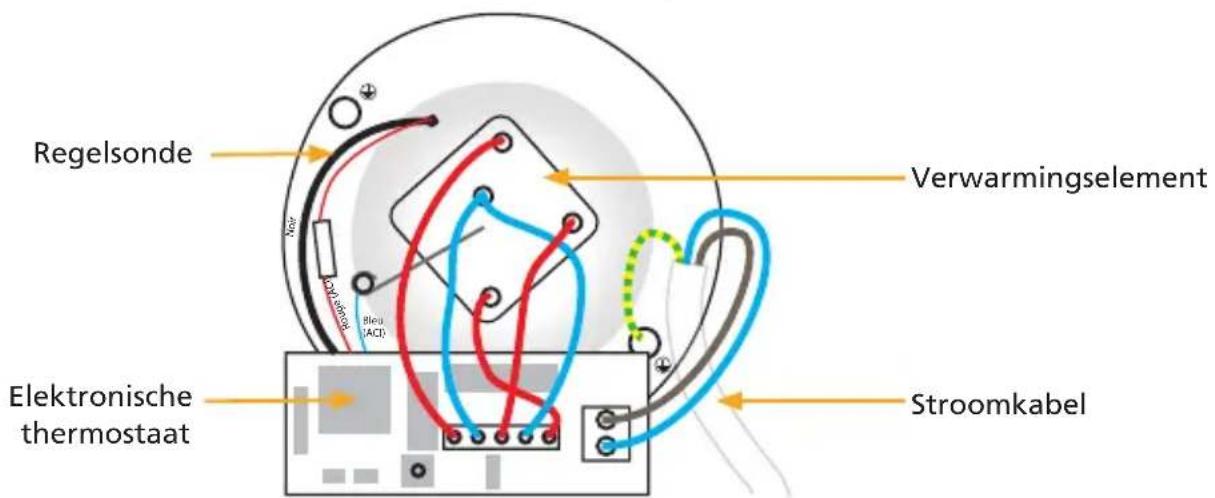

II.2 Onderdelen van verticale muurboilers van 150 l en 200 l

II.3 Onderdelen van verticale boiler op sokkel en horizontale boiler

II.4 Staat van LED

LED Staat van LED Betekenis Opmerking
Oranje LED OpwarmCYclus	Brand doorlopend (vast)	De boiler worden verwarmd (het water worden opge- warmd). Het product werkt met netvoeding	Het product werkt met netvoeding
Groene LED Beveiligingsystem	Brand doorlopend (vast)	Het beveiligingsysteme is actief gegen corrosie is ingeschakeld (zonder netvoeding werkt het beveiligingsysteme op een batterij).	Het product werkt met netvoeding
	Knippert langzaam (groen) Normale w 5 s	werking tijdens piekuren: - Warm water is beschikbaar - Bescherming gegen corro- sie is gegardeerd	Het product werkt op batterijen
	Knippert snel (groen) Afwijkende werk	king Controller de rode LED	in de kap
LED brandt nicht	LED brandt nicht Afwijkende werkung	Geen netvoeding:	- Voer een geforceerde inschakeling uit vanaf uw regelpaneel en/of - Controller de positie van de schakelaar → Neem contact op met uw installateur of de verdeler als de LED nog altijd nicht brandt.

III. Specifieke installatieprocedures

III.1 Instructies voor gebruik bij 400 V driefasen

Volg de instructies die op de verpakking van de kit staan (apart verkocht als accessoire).

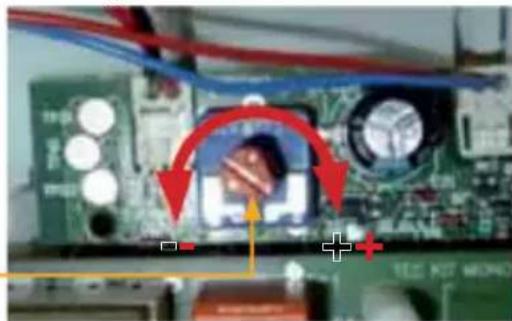

III.2 Instellen van de temperatuur

De temperatuur wordt in de fabriek ingesteld op de maximale positie. De temperatuur kan worden verlaagd tot een bereik van 15 °C, met stappen van 1 graad op de potentiometer.

Potentiometer

IV. Specifieke onderhoudsvoorwaarden

IV.1 De onderdelen die moeten worden vervangen

• Elektronische thermostaat - Temperatuursonde - Afdichting - Behuizing - Batterij - Vermogenskaart - Alleen de waterdichtheid - Weerstand met geëmailleerd verwarmingslichaam

IV.2 Stroomonderbreking

Na een stroomonderbreking blijft de groene LED van het beveiligingssysteem werken dankzij de batterij. Er bestaat geen enkel risico van elektrische schokken. Controleer regelmatig of de groene LED werkt. Ga naar pagina N, paragraaf V.2 als de LED niet brandt.

V. Probleemoplossing

V.1 Rode LED knippert

Risico van blootliggende onderdelen onder spanning.

Defecte LED Staat van LED Betekenis			Opmerking / Actie
Rood	1 knippering Fout 1:3s	Batterij is kapot	Vervang de batterij
	3 knipperingen Fout 3:3s	Defecte regelsono	Vervang de regelsono
	6 knipperingen Fout 6:3s	Defect beveiligingsystemegeten corrosie	Kortsluiting in systemern- Vervang het verwarmingslichaam
	7 knipperingen Fout 7:3s	Detectie «tegen droogverwarmen»	Geen water aanwezig inboiler:- Vul de boiler met water
			Water geleidt nicht goed(zacht water):- Neem contact op met overdeler.
		Fout 7:Defect beveiligingsystemegeten corrosie	Kortsluiting in systeem:- Controller de aansluitingen- Vervang het verwarmingslichaam als de fouit blijftoptreten

V.2 Geen enkele LED brandt

Uit te voeren actie Oplossing Oorzaak
1. Laat de netvoeding controleren door een elektricien (met een multimeter).2. Indien u tariefoorwaarden heeft met piekuren/daluren2.1. Voer een geforceerde inscha-kelinguit vnaf uw regelpaneel2.2. Controller de positie van de schakelaar (moet in de positie ON (AAN)staan).	Als er stroom is en de oranje LED nog steeds Niet gaat branden, dient u de thermostat te verrangen.	Defecte thermostat.
	Als er stroom is en de oranje LED gaat brandenijdens het verwar-men en de groene LED nog algtdiet brandt als het verwarmen is beëindigd, dient u de batterij van de thermostat te verrangen.	Defecte batterij.
	Als er geen stroom is: roep de hulp in van een elektricien.	Fout bij netvoeding.

V.3 Geen warm water

Uit te voeren actie Oplossing Oorzaak
1. Laat een professional kijken of er stroom is bij de ingang van de boiler (met een multimeter).	Als er geen stroom staat op de klemmen van de boiler, dient u de hulp in te roepen van een elektricien.
2.. Laat een professional kijken of er stroom staat op de klemmen van de waarstand (met een multimeter).	Als er geen stroom staat op de klemmen van de waarstand: Vervang de thermostat.
	Als er stroom staat op de klemmen van de thermostat en er geen warm water is, dient u de weers- tand te verrangen.

V.4 Elektrische meter schakelt uit

Uit te voeren actie Oplossing Oorzaak
1. Schakel de stroom UIT় de boiler.2. Open de kunststof kap.3. Verwijder de watertstand zonder de boiler leeg te makeen.	Maak de omgeving schoon waar de watertstand zich bevindt (holle binnenzijde) met een doek of een fl essenborstel	Resten in de buis van de watertstand.

V.5 Lauw water

Uit te voeren actie Oplossing Oorzaak
1.1. Schakel de stroom uit�de boiler. 1.2. Open de kunststof kap. 1.3. Zet de thermostat op maximum (draai de regelknop�nas links tot deze Niet verder kan). Zie pagina M, paragraaf III.2 Instellen van de temperatuur.	Laat de thermometer op een max. instelling staan om te genieten van goed warm water en voldoende warm water.
2. Sluit de ingang van het koude water bij de beveiligingsgroep 3. Open een warmwaterkraan in huis.	Als er water uit de warmwater- kraan loopt, is een van de kransen in huis defect. Vervang de defecte kraan of roep de hulp in van een loodgieter zodate hij/zij de oorzaak van het probleem kan opsporen.

V.6 Problemen met lekkage

Uit te voeren actie Oplossing Oorzaak
Lek gezonden bij aansluiting van koud en warm water
1. Schakel de stroom uit2. Verwijder het water uit de boiler (zie p. 30).	Sluit alles weeer aan (zie p. 27, van het hoofdstuk Installatie).	Slechte affdichting van aansluitingen.
Lek gezonden bij de moeren onder de kunststof behuizing
1. Schakel de stroom uit2. Verwijder het water uit de boiler (zie p. 30).	Vervang de affdichting of de volledige afstandsring.	Versleten affdichting of defeche afstandsring.
Fuite localisée au niveau de la cuve
1. Schakel de stroom uit2. Verwijder het water uit de boiler (zie p. 30).	Vervang de boiler. Corrosie in de bak.

V.7 Geluid van luchtbellen

Uit te voeren actie Oplossing Oorzaak
1. Controller of het geluid te horen isijdens het verwarmen.	Als het geluid te horen isijdens het verwarmen, dient u de boiler te ontkalken (zie hoofdstuk 7.3 Onderhoud p.31).	Kalk aanwezig in boiler.
	Als het geluid Niet te horen isijdens het verwarmen of als het gaat om klikkende geluiden of als het geluit te horen is als er een kraan worden opengedraaid, dient u de hulp in te roepen van de loodgieter, zodate hij/ zij het probleem kan oplossen.	De boiler is Niet de oorzaak.

V.8 Te warm water

Uit te voeren actie Oplossing Oorzaak
1.1. Schakel direct de stroom uit�de boiler. 1.2. Controleer de elektrische bekabeling van de boiler.	Voer de elektrische bekabeling opnieuw uit volgens het schema op pagina L.	Direct aansluiten op de waarstand zonder eerst langs dethermostat te gaan.
2.1 Schakel de stroom uit�de boiler. 2.2 Open de kunststof kap. 2.3 Verlaag de instelling van de thermostat jeets door de knop�ak links te draaien. Zie pagina M, paragraaf III.2 Instellen van de temperatuur.	Stel de gewenste temperatuur van de thermostat in.	Thermostat ingesteld op maximum.

Algemene waarschuwingen

Dit apparaat is niet geschikt voor personen (waaronder kinderen) met lichamelijke, zintuiglijke of geestelijke beperkingen of personen zonder ervaring of kennis, tenzij ze, met tussenkomst van een persoon die verantwoordelijk is voor hun veiligheid, worden begeleid of vooraf instructies hebben gekregen. Het is aanbevolen kinderen in het oog te houden en ervoor te zorgen dat ze niet met de boiler spelen. Dit apparaat kan worden gebruikt door kinderen van minimaal 8 jaar en door personen met een verminderde sensorische of mentale capaciteit of personen zonder ervaring of kennis, indien ze goed onder toezicht staan of als er instructies voor het veilige gebruik van het apparaat zijn gegeven en de mogelijke risico's goed worden begrepen. Het reinigen en het onderhoud door de gebruiker mogen niet zonder toezicht door kinderen worden uitgevoerd.

INSTALLATIE

LET OP: Zwaar product, met enige voorzichtigheid hanteren.

• Installeer het apparaat in een ruimte waar het niet vriest (minimaal 4°C tot 5°C).
• De vernieling van het toestel door overdruk, te wijten aan de blokkering van de veiligheidsgroep, valt buiten de garantie.
• Zorg voor verluchting van de installatieruimte. De temperatuur van deze ruimte mag niet hoger zijn dan 35°C.
• Bij de installatie in een badkamer (zie de afbeeldingen op pagina 24), installeer in volume 1 en 2. Wanneer de afmetingen dat niet toestaan, kan de boiler worden geplaatst in volume V2.
• Bij een verticale muurboiler dient u na te gaan of de ophanging geschikt is voor het gewicht van de boiler gevuld met water.
• BEVESTIGING VAN EEN VERTICALE WANDBOILER: Om de eventuele vervanging van het verwarmingselement mogelijk te maken,
• Zorg dat er onder de uiteinden van de buizen van het apparaat een vrije ruimte is van ten minste 300 mm (100 l) – 480 mm (150 l en 200 l) voor een makkelijke toegang tot de materialen en accessoires.
• Er moet een opvangbak geïnstalleerd worden onder de boiler wanneer deze geplaatst wordt in een verlaagd plafond, op de zolder of boven bewoonde localen. Een evacuatie verbonden aan de riolering is noodzakelijk.
• Dit product is bedoeld voor gebruik tot aan een maximale hoogte tot 3000 m.

Algemene waarschuwingen

HYDRAULISCHE AANSLUITING

• Een nieuwe veiligheidsgroep, geijkt op 7 bar (0,7 MPa) (niet geleverd bij de boiler), met de afmeting 3/4 inch en conform de norm EN 1487 dient verplicht direct geplaatst te worden op de ingang van het koude water op de boiler. Deze moet in een ruimte worden geplaatst waar het niet vriest (minimaal 4°C tot 5°C).
• Een drukregelaar (niet bijgeleverd) is noodzakelijk wanneer de aanvoerdruk hoger is dan 5 bar (0,5 MPa). Deze moet worden geplaatst op de ingang van het koude water, na de teller.
• Sluit de beveiligingsinrichting aan op een afvoerbuis, aan de vrije lucht, in een omgeving waar het niet vriest (min. 4°C tot 5°C), altijd omlaag gericht om dilatatiewater door de opwarming af te voeren of water wanneer de boiler wordt geleegd.
• Het afvoersysteem van de beveiligingsgroep moet periodiek worden ingeschakeld (ten minste een keer per maand). Hierdoor worden eventuele kalkafzetting afgevoerd en kunt u controleren of er geen blokkades zijn.

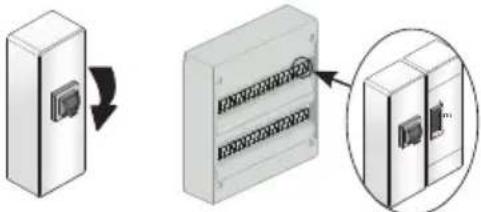

• Het apparaat legen: schakel de stroom uit, sluit de koudwateraanvoer en leeg de boiler met de knop van de veiligheidsgroep door een warmwaterkraan open te draaien.

Controleer, voordat de behuizing wordt verwijderd, of de stroom is uitgeschakeld om elk risico van letsel of elektrocutie te vermijden.

De elektrische installatie moet bovenstrooms van de boiler een omnipolaire stroomonderbreker bevatten (smeltzekering, schakelaar met een openingsafstand van de contacten van ten minste 3 mm, differentieelschakelaar van 30 mA). Wanneer de stroomkabel beschadigd is, dient deze te worden vervangen door een kabel met dezelfde eigenschappen of een systeem dat speciaal is voorzien door de fabrikant of diens verdeler.

De aardingskabel moet verplicht op de massa aangesloten worden of op de hiervoor voorziene klem met het aardingssymbool.

De gebruiker van dit product is verkrijgbaar door contact op het nummer na-verkoop op de garantie op deze handleiding service.

Installatie- en onderhoudshandleiding

Boiler

Inhoudsopgave

Installatie

Alvorens te beginnen 20

Inhoud van verpakking 20

Mogelijke accessoires 20

Algemeen installatieschema 22

Waar plaats ik mijn boiler 24

Voorzorgsmaatregelen 24

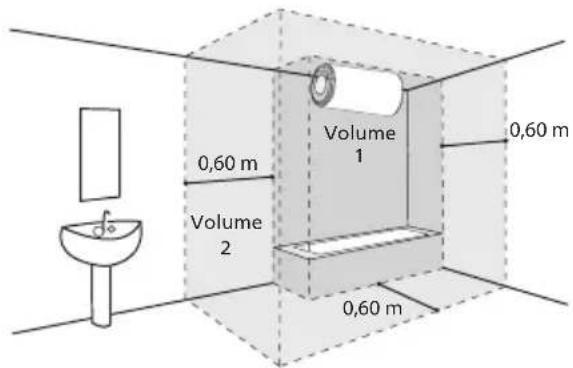

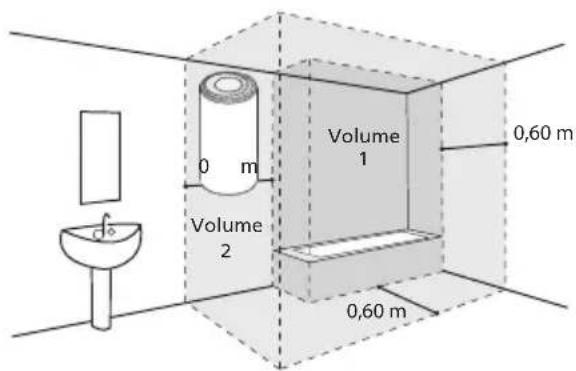

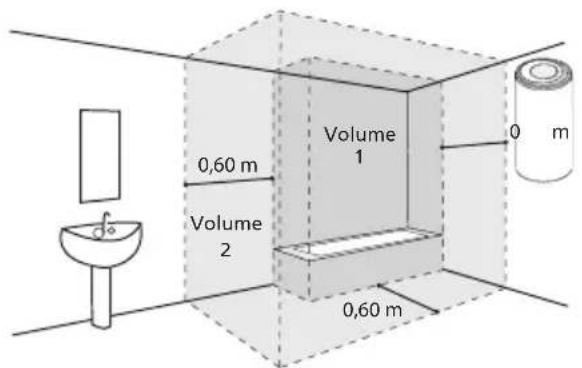

Specifieke installatie in badkamer 24

Hoe moet ik mijn boiler installeren 25

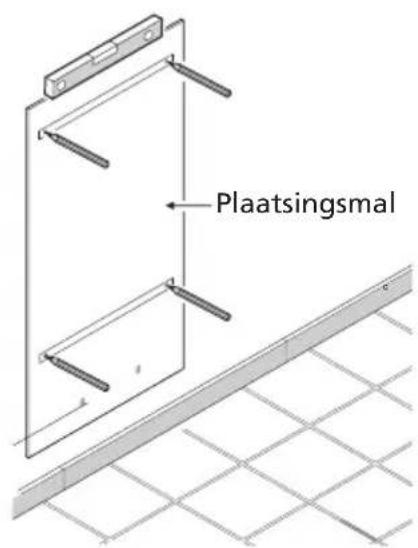

Verticale muurboiler 25

Verticale boiler op sokkel 26

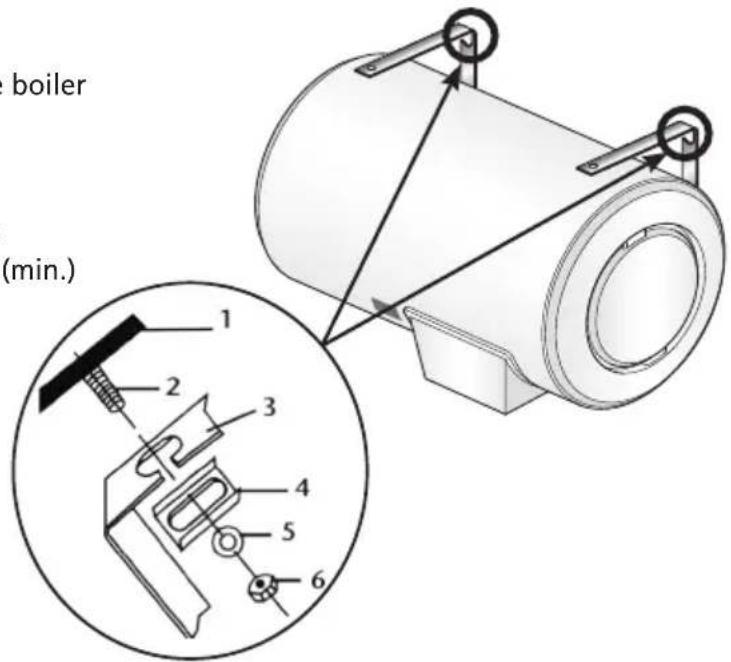

Horizontale muurboiler 26

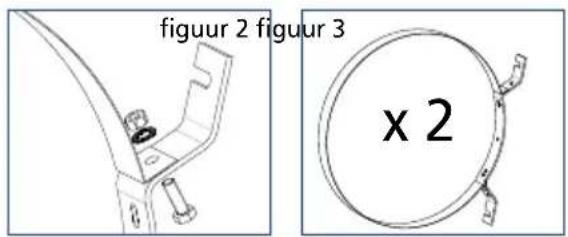

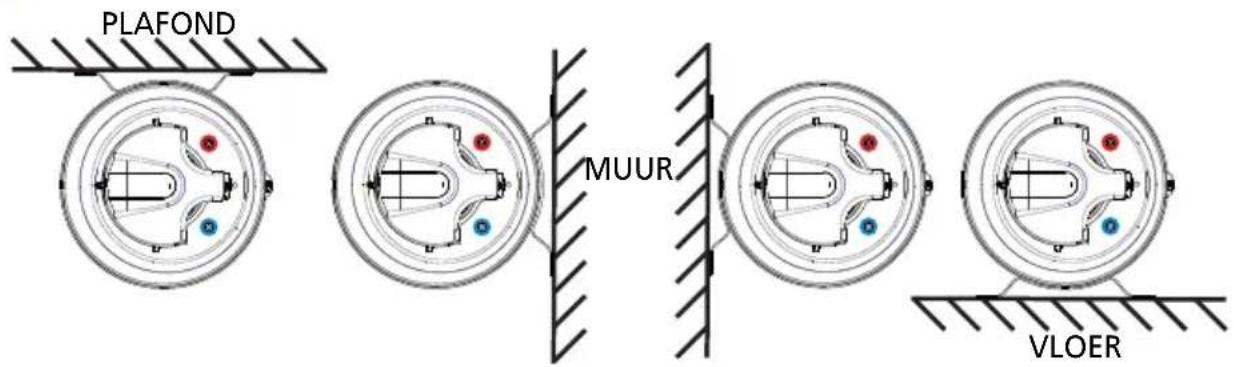

Boiler horizontale zijde aansluitingen geblindeerde 27

Hydraulische aansluiting van de boiler 28

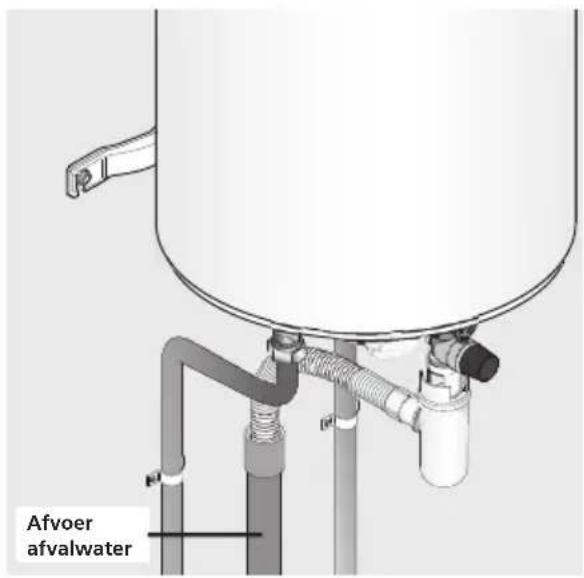

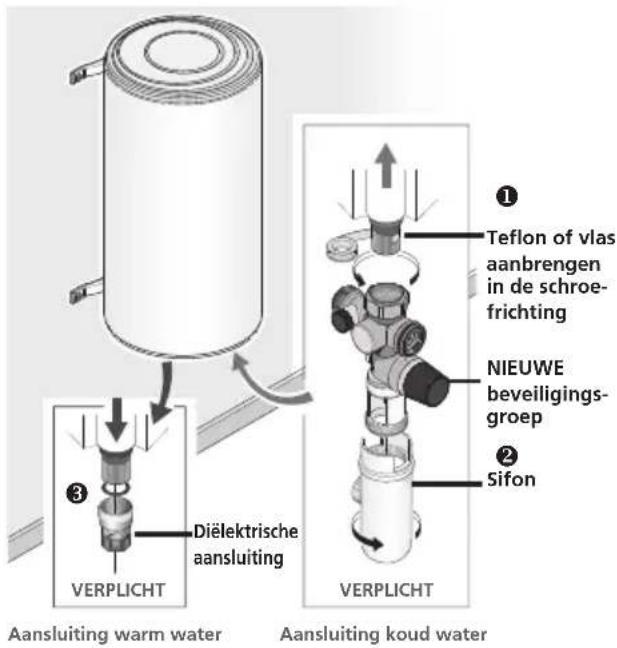

De klassieke aansluiting 28

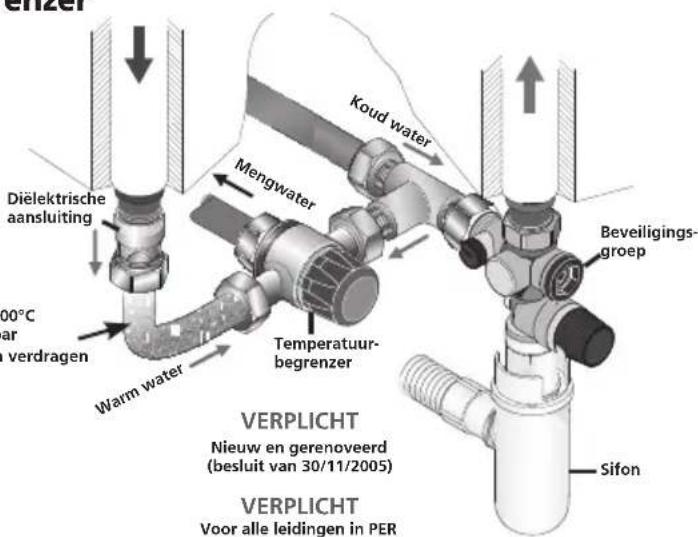

De aansluiting met temperatuurbegrenzer 28

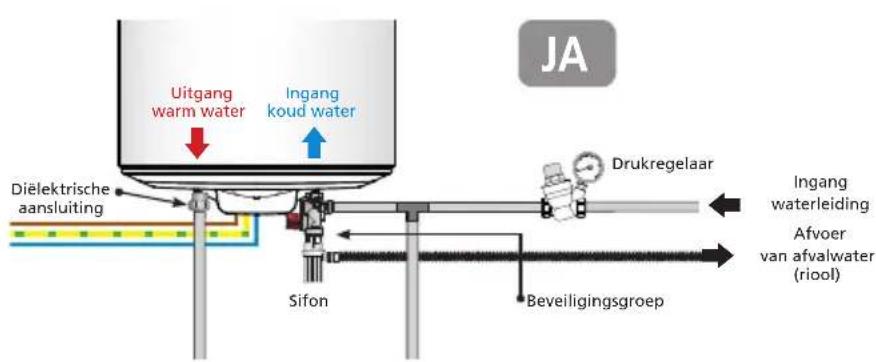

De aansluiting met drukregelaar 29

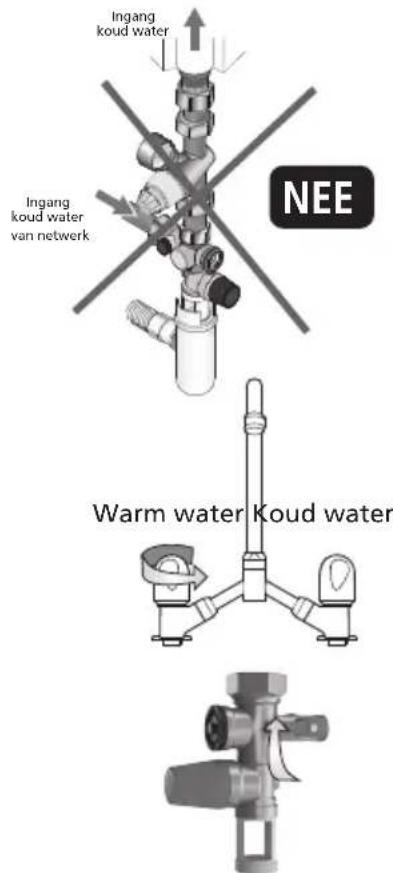

Het vullen van de boiler 29

Elektrische aansluiting van de boiler 30

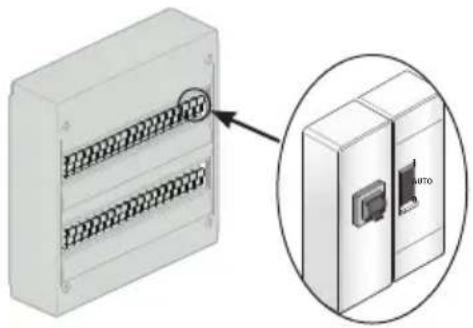

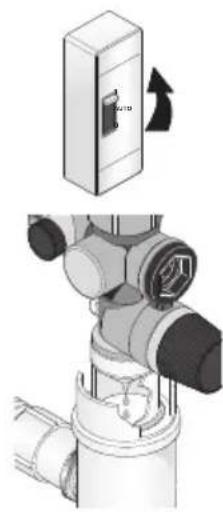

Ingebruikstellen van de boiler 30

Aanbevelingen voor onderhoud door gebruiker ...31

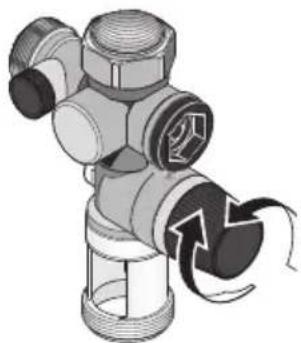

De beveiligingsgroep 31

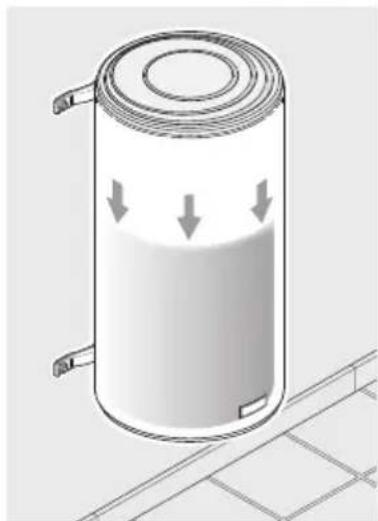

Het legen van de boiler 31

Onderhoud 32

Reikwirjdte van de garantie 32

1. Alvorens te beginnen

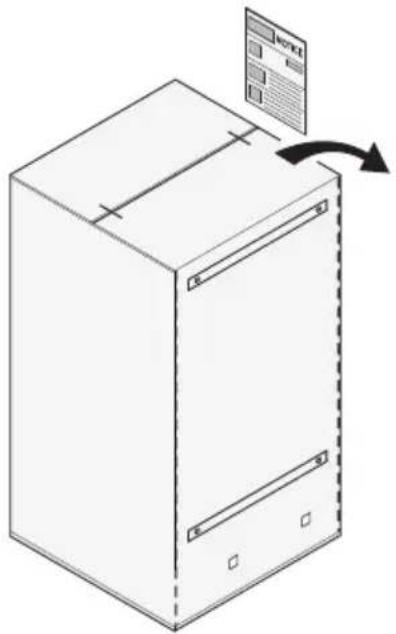

1.1. Inhoud van de verpakking

Uw verpakking bevat:

Verpakking met plaatsingsmal

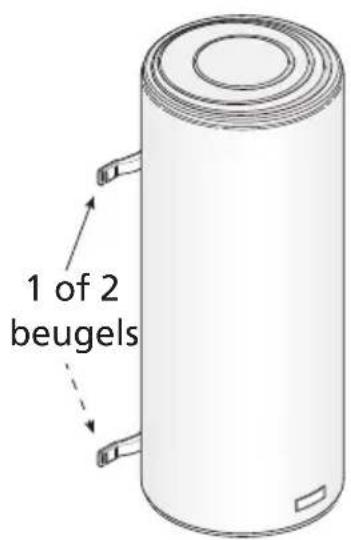

Uw boiler (elektrische muurboiler)

Elektrische aansluiting (volgens model)

Bevestigingsbeugels (horizontaal)

1.2. Mogelijke accessoires

1.2.1. De verplichte en aanbevolen accessoires

Voor de installatie van uw boiler, dient u de volgende onderdelen te voorzien:

NIEUWE veiligheidsgroep
Sifon	Uitgang afvalwater
Temperatuur- beperker
Nieuw en gerenoveerde modellen verplicht
Statief
Voor verticale muurmodellen. Verplicht voormuren die geen draagmuur zich en aanbevolen voor boilers van meer dan 100 l.

Uitgang muurkabel

Bevestigingssysteem (min. Ø 10 mm volgens support)

Plakband of soortgelijk product

Drukregelaar

Verplicht als de waterdruk in uw huis hoger ligt dan 5 bar (0,5 MPa). Deze moet worden geplaatst op de uitgang van de meter. (zie pagina 28)

Wateropvangbak

Verplicht bij een installatie in een etagewoning of boven een woonruimte

1.2.2. De optionele accessoires

Console plafondbevestiging

Ideaal om de verticale muurboiler aan het plafond te bevestigen wanneer er geen draagmuur is.

Laat ruimte vrij onder de boiler.

Universele bevestigingspotjes

Ideaal om de bevestiging van uw oude boiler te gebruiken zonder extra gaten te maken.

Bespaart tijd bij het plaatsen

Snelle bevestigingspootjes

Ideaal voor kleine ruimten, zoals een kast of als er weinig ruimte is voor een bevestiging in de muur.

Bespaart tijd bij het plaatsen

Verhoging

Ideaal voor het vermijden van aanpassingen aan de afvoer, voor verticale boilers op een sokkel

Capaciteit Aantal platen
50 tot 100 liter 1
150 tot 200 liter 2

2 personen voor de montage

2 uur

Elektrisch schema

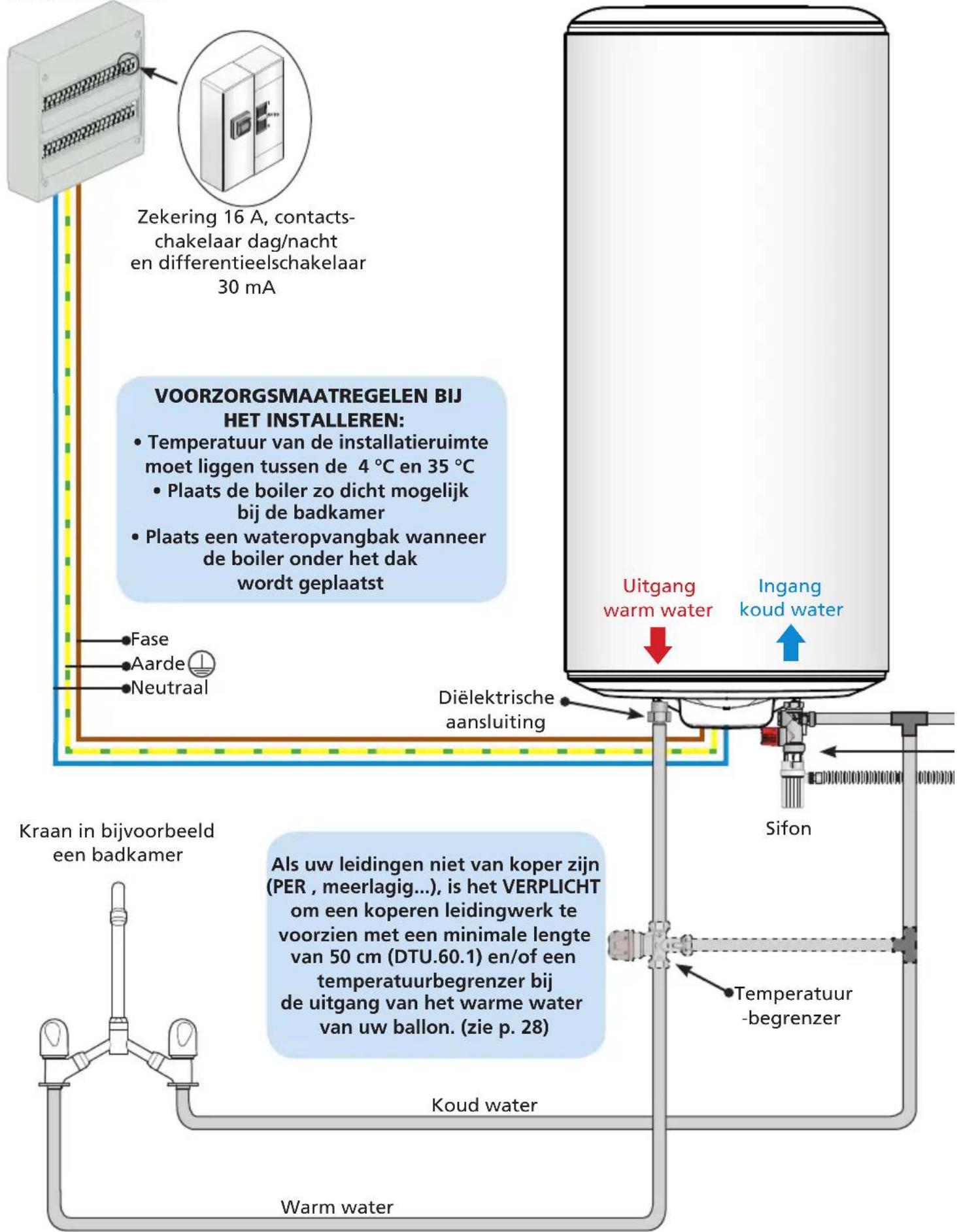

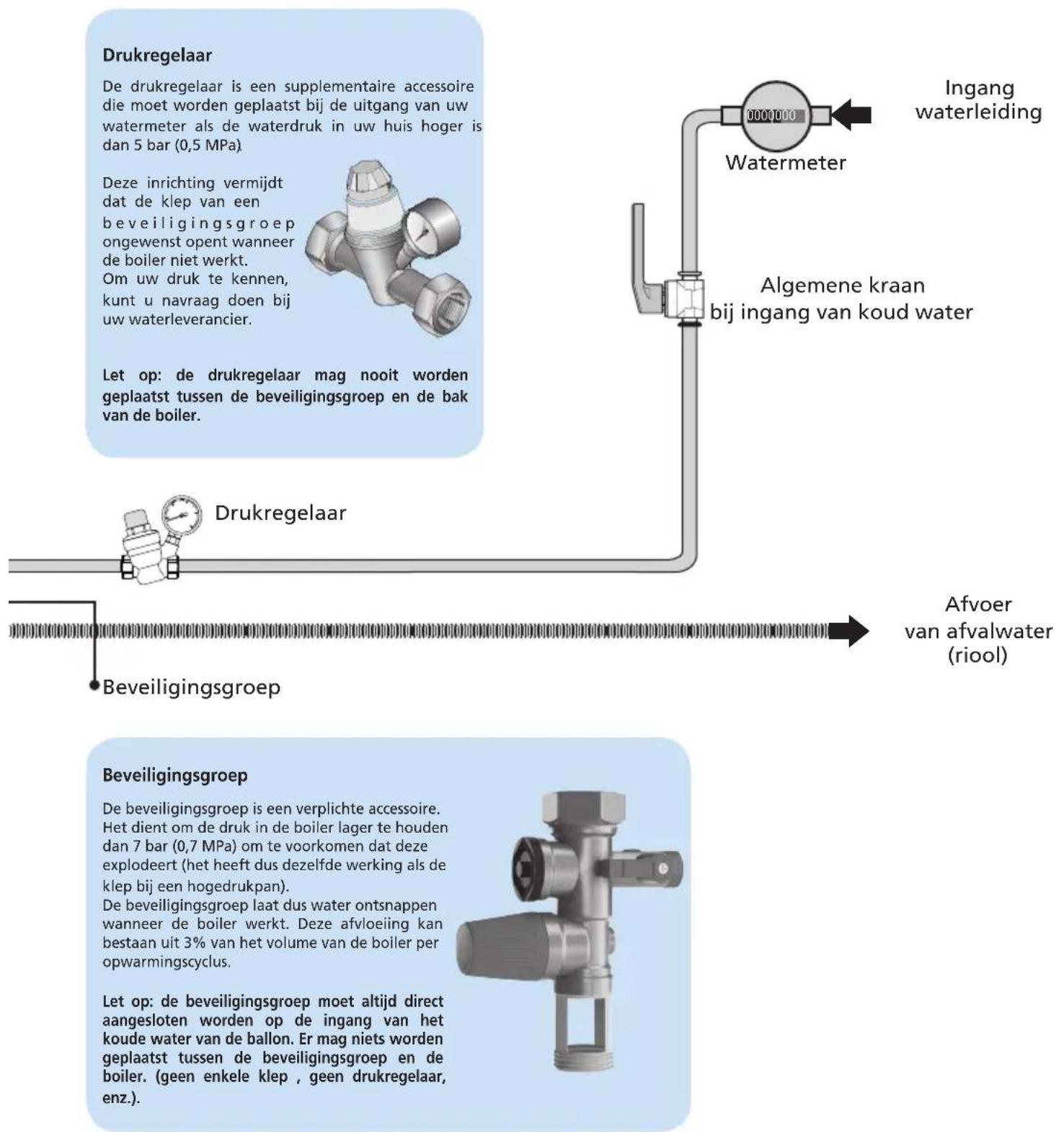

Algemeen installatieschema

Voorbeeld met een verticale muurboiler

NL

Installatiehandleiding: Installatieruimte

2. Waar plaats ik mijn boiler?

2.1 Voorzorgsmaatregelen

• Kies een ruimte waar de temperatuur altijd tussen de 4 °C en 35 °C ligt.
• De boiler moet niet noodzakelijk in de buurt van de belangrijkste gebruikspunten liggen (badkamer, keuken, enz.)
• Wanneer de boiler buiten de woonruimten wordt geplaatst (kelder, garage), moeten de leidingen en beveiligingsinrichting (beveiligingsgroep, drukregelaar) worden geïsoleerd.
• Voorzie een verluchting in de ruimte om condensatie en corrosie van de wand van de boiler te voorkomen.
• Controleer of het ondersteunende element (muur of plafond) het gewicht van de boiler gevuld met water aankan (zie tabel p. 25).
• Voorzie voor elke elektrische inrichting voldoende ruimte van ten minste 40 cm voor het uitvoeren van periodiek onderhoud aan het verwarmingselement.
• Bij een installatie in een vals plafond, onder het dakwerk of boven woonruimten, is het VERPLICHT om onder de boiler een wateropvangbak te voorzien die is aangesloten op een afvoer (bijv. een douchebak).

2.2 Specifieke installatie in een badkamer

• Installatie en verder (normen die gelden in het land).

Wanneer de afmetingen van de badkamer geen plaatsing toestaan van de boiler in en verder volume 1 / 2:

Mogelijk in Volume 2

Mogelijk in Volume 1 als:

• de boiler horizontaal is en zo hoog mogelijk geplaatst is
• de leidingen van geleidend materiaal
• de boiler beschermd worden door een residentiële differentieelschakelaar (30 mA) die stroomopwaarts is geplaatst van de boiler

Installatiehandleiding: Plaatsen van de boiler

3. Hoe installeer ik mijn boiler?

3.1 Verticale muurboiler

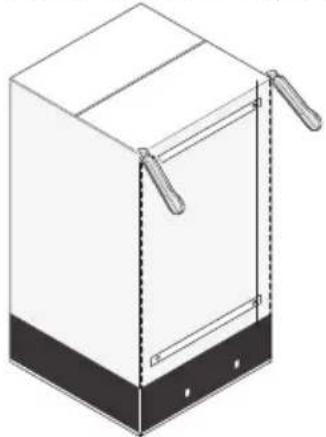

1 Snij de mal uit die op de verpakking staat gedrukt en gebruik deze om markeringen te maken

Boor gaten en bevestig vervolgens de boiler door gebruik te maken van bevestigingsmiddelen met een diameter van min.

(Ø) 10 mm aangepast aan uw muur (gipsplaten, beton, steen).

Let op: uw muur moet het gewicht van de gevulde boiler kunnen dragen. Als dit niet het geval is, kunt u een statief gebruiken (zie de paragraaf voor het specifiek plaatsen van een statief).

Indicatief gewicht van gevulde boiler

Capaciteit	Gewicht
50 L	75 kg
75 L	100 kg
100 L	150 kg
150 L	200 kg
200 L	250 kg

3 Als uw boiler eenmaal goed is geplaatst, bevestigt u deze stevig.

Specifiek geval:

De verticale muurboiler op een statief plaatsen

Het gebruik van een statief is verplicht bij het plaatsen van een boiler met een capaciteit van meer dan 100 l en er geen draagmuur is (de muur kan het gewicht van een gevulde boiler niet dragen).

Plaats de boiler eerst op het statief om de fixatiepunten te markeren.

Boor de gaten.

Zet de boiler weer op de plaats.

Installatiehandleiding: Plaatsen van de boiler

3.2 Verticale boiler op sokkel

Het plaatsen van een verticale boiler op een sokkel (afb. 1) vereist geen enkele bevestiging.

Zorg ervoor dat de boiler op een vlakke ondergrond wordt geplaatst.

U kunt gebruik maken van een verhoging (afb. 2) om de plaatsing van de leidingen te vergemakkelijken.

1

2

3.3 Horizontale wandboiler - aansluiting onderaan

Een horizontale boiler kan op de muur, het plafond of op de vloer worden geplaatst.

Ingang koud water en uitgang warm water moeten altijd onderaan zijn.

Laat een ruimte van 400 mm onder de behuizing om een eventuele vervanging van het verwarmingselement te voorzien.

1 Bevestig de 2 beugels op punten op de boiler. 2 Bevestig de boiler op de steun met de 4 bouten met een diameter van 10 mm (min.) die vooraf op maat is gemaakt.

1. Muur, plafond of vloer
2. Bout (niet bijgeleverd)
3. Bevestigingsbeugel van boiler (hoeveelheid: 2)
4. Tussenstuk (hoeveelheid: 4, geleverd bij het apparaat)
5. Sluitring (niet bijgeleverd)
6. Moer (niet bijgeleverd)

3.4 Boiler horizontaal waar de aansluitingen geblindeerd zijn

Verticale positionering van de warmwateruitgang (rood) en koudwateraansluiting (blauw).

• Stel de riemen en beugels samen met de schroeven die in de verpakking zijn bijgeleverd (figuur 2 en 3).
• Plaats de riemen en beugels en schroef de steun vast (aan muur, plafond of vloer).
• Positioneer de boiler en respecteer een van de vier ophangingen.
• Voltooi de bevestiging door de moeren op de bevestigingsbeugel aan te draaien.

Installatiehandleiding: Hydraulische aansluiting

4. Hydraulische aansluiting van de boiler

4.1 De klassieke aansluiting

Sluit de NIEUWE beveiligingsgroep aan op de ingang van het koude water (blauw) van uw boiler. 2 Plaats de sifon onder de beveiligingsgroep en sluit de buis aan op de afvoer. 3 Schroef de diëlektrische aansluiting (geleverd volgens het model) vast op de uitgang van het warme water (rood) van uw boiler. Sluit uw leidingen verder aan op uw boiler.

Uw leidingen moeten stijf zijn (koper) of soepel (flexibele buizen omvlochten met genormaliseerd roestvast staal) en bestand tegen 100 °C en 10 bar (1 MPa). Gebruik anders een temperatuurbegrenzer.

4.2 De aansluiting met een temperatuurbegrenzer

Als uw leidingen van synthetische materialen zijn gemaakt (bijv. kunststof of PER), moet u een temperatuurbegrenzer (of thermostatische begrenzer) plaatsen.

De begrenzer mag nooit direct op de boiler worden aangesloten.

Met de temperatuurbegrenzer worden het risico van brandwonden verminderd.

4.3 De aansluiting met een drukregelaar

De drukregelaar is verplicht als de waterdruk in uw huis hoger is dan 5 bar (0,5 MPa).

Plaats deze op de ingang van het koude water, bij de uitgang van uw watermeter, nooit direct op de boiler.

4.4 Het vullen van de boiler

Open de warmwaterkranen van de woning. Open de klep bij de ingang van het koude water bij de beveiligingsgroep. De boiler is gevuld zodra u koud water uit de warmwaterkranen ziet komen. Sluit de kranen. Controleer de goede werking van de beveiligingsgroep door de afvoerkraan te openen. Er moet een kleine hoeveelheid water uitkomen. Controleer de afdichting bij de wateruitgang en -ingang van de boiler.

Vullen: 10 liter

per minuut

Draai de aansluitingen aan als er een lek is waargenomen.

Als de lek blijft bestaan dient u de boiler te legen (zie pagina 31) en de aansluitingen opnieuw uit te voeren. Voer de procedure opnieuw uit totdat er geen lek meer is.

Installatiehandleiding: elektrische aansluiting en ingebruikstelling

5. Elektrische aansluiting van de boiler

SCHAKEL DE STROOM UIT!

Controleer of de boiler compatibel is met uw elektrische installatie. Als de boiler vooraf bekabeld is, sluit u de stroomkabel van de boiler aan op de uitgang van de kabel (de boiler mag niet worden aangesloten op een stopcontact).

Als de boiler niet vooraf bekabeld is, is het gebruik van een stijve kabelverbinding verplicht van minimaal 3 x 2,5 mm² in monofase (fase, neutraal, aarde) of 4 x 2,5 mm² in trifase (3 fases + aarde) (zie paragraaf Technische Eigenschappen).

Controleer of de boiler is gevuld door een warmwaterkraan open te draaien. Er moet koud water uitkomen. Als de boiler wordt ingeschakeld voordat deze vol is, kan deze beschadigen (valt niet onder de garantie). Schakel de stroom weer in.

6. Ingebruikstellen van de boiler

1. Als uw regelpaneel is voorzien van een dag/nachtschakelaar (lager tarief voor 's nachts), dient u deze op 1 (geforceerde inschakeling) te plaatsen. Er kan een klein beetje rook verschijnen tijdens het opstarten van het verwarmen (dit is normaal).

Na enige tijd zal het water druppelsgewijs door de beveiligingsgroep stromen (aangesloten op een afvoer voor afvalwater). Tijdens het opwarmen en aan de hand van de hoeveelheid water, kan de boiler een zacht analoog geluid maken zoals een waterkoker. Dit geluid is normaal en wil niet zeggen dat er een defect is. Wacht op het einde van de verwarming om uw boiler volledig te kunnen gebruiken (zie de tabel met eigenschappen voor de geschatte tijd aan de hand van het model).

Installatiehandleiding: aanbevelingen voor onderhoud

7. Aanbevelingen voor onderhoud

Om uw boiler in goede staat te houden gedurende vele jaren, is het nodig om de onderdelen om de 2 jaar door een onderhoudsmonteur na te laten kijken.

7.1 De beveiligingsgroep

Draai de knop van de beveiligingsgroep regelmatig open.

Dit zorgt ervoor dat eventuele afzettingen losraken die anders de beveiligingsgroep kunnen blokkeren.

Het niet onderhouden van de beveiligingsgroep kan een verslechtering betekenen van uw warm water (valt niet onder de garantie).

7.2 Het legen van de boiler

Als de boiler langer dan een week niet wordt gebruikt (bijv. in een vakantiehuis) en als het in een ruimte is geplaatst waar het kan vriezen, moet de boiler worden geleegd om corrosie tegen te gaan.

Vergeet niet om na het legen van de boiler ook de leidingen van uw huis te legen (open alle koudwater- en warmwaterkranen zodat alle leidingen leeg lopen).

Schakel de stroom uit.

Sluit uw hoofdkraan bij de ingang van het koude water.

3. Open de knop van de beveiligingsklep (1/4 slag).

4. Open de warmwaterkranen zodat er lucht uit kan komen.

5. De boiler is leeg als er geen water meer uit de beveiligingsgroep stroomt. Het legen kan 1u30 of langer in beslag nemen.

Bij terugkomst volgt u de stappen in paragraaf 6 van «ingebruikstelling» (pag. 29) om uw boiler weer in gebruik te nemen.

7.3 Onderhoud van de bak

De magnesiumanode moet om de twee jaren gecontroleerd worden en moet vervangen worden als de diameter dunner dan 10 mm is. (De ACI boilers en ACI hybrid boilers hebben geen onderhoud nodig). Wij raden ten zeerste aan om elke 2 tot 3 jaar de bak te laten nakijken door een onderhoudsmonteur om een goede kwaliteit van het water te behouden: legen en ontkalken.

In gebieden met hard water is het mogelijk om het water te behandelen met een verzachter. Deze moet goed ingesteld worden en de hardheid van het water moet hoger blijven dan 15°f.

Het gebruik van een verzachter is geen ontheffing van onze garantie, onder voorbehoud dat de verzachter goed is ingesteld, voldoet aan de CSTB voor Frankrijk en regelmatig gecontroleerd en onderhouden wordt.

Voer uw apparaat niet af bij het huisvuil, maar breng het naar een inzamelpunt dat hiervoor bestemd is of waar het kan worden gerecycled.

8. Reikwijdte van de garantie

Uitgezonderd van deze garantie zijn de defecten als gevolg van:

8.1 Afwijkende omgevingsomstandigheden

• Diverse schade door schokken of het laten vallen tijdens hantering na het verlaten van de fabriek.
• Plaatsing van het apparaat in ruimten die onderhevig zijn aan bevriezing of slechte weersomstandigheden (vochtigheid, agressieve omstandigheden of slechte ventilatie).
• Het gebruik van water met agressieve eigenschappen, zoals gedefinieerd door de DTU Plomberie (Loodgieterij) 60-1 addendum 4 warm water (gehalten van chloor, sulfaten, calcium, soortelijke weerstand en TAC).
• Hardheid van het water < 15 °f.
• Het niet naleven van de normen (NF EN 50160) van het elektrische netwerk (netvoeding maar spanningsmin. en -max. zien en bijvoorbeeld frequenties die niet conform zijn).
• Schade als gevolg van niet aantoonbare problemen door de keuze van de plaatsing (moeilijk bereikbare plekken) die vermeden hadden kunnen worden door een directe reparatie van het apparaat.

8.2 Een installatie die niet overeenkomt met de regelgeving, de normen en de regels van de kunst

• Afwezigheid of verkeerde montage van een nieuwe beveiligingsgroep die conform de norm EN 1487 is, of aanpassingen aan de instelling...
• Directe plaatsing op de boiler van een hydraulisch systeem waardoor de beveiligingsgroep niet goed kan werken (drukvermindering, afsluitkraan...) (zie pagina 29).
• Abnormale corrosie van de inzetstukken (warm of koud water) door een verkeerde hydraulische aansluiting (slechte afdichting) of afwezigheid van diëlektrische moffen (direct contact tussen ijzer en koper).
• Defecte elektrische aansluiting: niet conform de normen die gelden in het land, onjuiste aarding, onvoldoende bekabeling, aansluiting met soepele kabels, het niet naleven van de aansluitschema's die worden voorgeschreven door de fabrikant.
• Plaatsing van het apparaat die niet overeenkomt met de instructies in de handleiding. Corrosie aan de buitenzijde door een slechte afdichting van het leidingwerk.
• Afwezigheid of verkeerde montage van de elektrische beschermkap.
• Afwezigheid of verkeerde montage van de bekabeling.
• Het vallen van een apparaat door het gebruik van bevestigingsmiddelen die niet geschikt zijn voor de installatie.

8.3 Een ontoereikend onderhoud

• Abnormale kalkaanslag op de verwarmingselementen of beveiligingsinrichting.
• Het niet onderhouden van de beveiligingsgroep dat zich vertaalt in overdruk.
• Aanpassing van het originele product zonder de goedkeuring van de fabrikant of gebruik van reserveonderdelen die niet worden aanbevolen door de fabrikant.
• Als geen onderhoud op de magnesiumanode gebeurd is, zie paragraaf 7.3.

Deze toestellen zijn conform aan de richtlijn 2014/30/UE betreffende de elektromagnetische compatibiliteit, 2014/35/UE betreffende laagspanning, 2011/65/UE voor de RoHS en aan de verordening 2013/814/UE ter uitvoering van de richtlijn 2009/125/EC voor ecologisch ontwerp.

GARANTIE

In te vullen door de verkoper en te bewaren door de gebruiker. Dankzij de zorg die wij aan fabricage en controles besteden, zal het door u gekochte toestel van een lange levensduur genieten. Hoewel dit toestel weinig onderhoud vergt, is het noodzakelijk regelmatig te controleren of de verschillende onderdelen of de veiligheid waarmee het is uitgerust, behoorlijk werken, in het bijzonder het veiligheidselement dat telkens automatisch in werking moet treden zodra de door de constructeur bepaalde druk bereikt wordt. Het is vooral raadzaam het veiligheidselement om de maand handmatig enkele ogenblikken op de stand voor het aftappen te zetten. Aarzel niet de controle van uw toestel eventueel aan uw installateur toe te vertrouwen.

Deze toestellen zijn conform aan de richtlijn 2014/30/UE betreffende de elektromagnetische compatibiliteit, 2014/35/UE betreffende laagspanning, 2011/65/UE voor de RoHS en aan de verordening 2013/814/UE ter uitvoering van de richtlijn 2009/125/EC voor ecologisch ontwerp. Deze garantie geldt uitsluitend in Europees Frankrijk, in Corsica, en in België.

Heel belangrijk: wanneer u de garantie wilt laten gelden, zijn het originele plaatje met de technische gegevens van de boiler en het onderhavige certificaat vereist. Dit certificaat is slechts geldig indien het door de verkoper bij de aankoop werd ingevuld. Ieder verzoek in het kader van de garantie moet vergezeld worden van dit certificaat.

De in dit document gerepresenteerde producten kunnen op ieder ogenblik wijzigingen ondergaan om aan de technische evolutie en aan de nieuwe normen te voldoen.

De boiler moet worden geïnstalleerd door een erkende installateur volgens de daarvoor geldende normen en onze technische voorschriften. Hij moet normaal gebruikt worden en regelmatig door een daartoe gekwalificeerd persoon onderhouden worden. Onder deze voorwaarden omvat onze garantie de vervanging of gratis levering aan de leverancier van de oorspronkelijke onderdelen waarvan onze technische dienst vaststelt dat ze defect zijn en eventueel van het apparaat zelf, met uitzondering van arbeidsloon en transportkosten, evenals van schadevergoedingen en verlenging van de garantie.

Onze garantie gaat in op de datum waarop het apparaat is geïnstalleerd (volgens de rekening van de installateur of de aankoopfactuur). Indien deze rekeningen niet aanwezig zijn, geldt de datum van fabricage zoals vermeld op het typeplaatje van de boiler, vermeerderd met 6 maanden.

De garantie van het te vervangen onderdeel of apparaat (onder garantie) eindigt tegelijkertijd met dat van het vervangen onderdeel of apparaat (het eerste gefactureerde materiaal). De onderhavige garantiebepalingen sluiten een beroep van de koper op de wetgeving met betrekking tot verborgen gebreken niet uit.

Een defect onderdeel geeft geen enkel recht op de vervanging van het apparaat. Thermor garandeert de aanwezigheid van alle onderdelen van het apparaat gedurende 7 jaar.

Een apparaat dat mogelijke schade heeft veroorzaakt moet niet verwijderd worden voor de komst van schade-experts; het slachtoffer van de schade moet zijn verzekering waarschuwen.

Stempel van de installateur:

TYPE VAN HET APPARAAT/MODEL

SERIENUMMER/VOLGNUMMER
