Тип продукта	Вентиляторный полотенцесушитель
Бренд	THERMOR
Модель	ILLICO 2
Питание	230 В / 50 Гц
Максимальная мощность	1800 Вт
Поддерживаемая мощность	1000 Вт
Степень защиты	IP24 (защита от водяных брызг)
Электрический класс	Класс II (двойная изоляция)
Стандарт	NF Электричество
Функции	Обогрев помещения, таймер, режим защиты от замерзания, ускоренный предварительный нагрев
Режим защиты от замерзания	Поддержание около 7 °C
Тип управления	Ручки (нагрев и таймер)
Установка	Настенная, крепление 3 винтами
Электрическое подключение	Соединительная коробка на высоте ≥ 25 см от пола
Отключающее устройство	Всеполюсное с расстоянием размыкания ≥ 3 мм
Безопасность	Ограничитель перегрева, двойная изоляция, IP24
Использование	Жилые помещения, максимальная высота 1800 м
Обслуживание	Очистка влажной тканью, удаление пыли с решеток и фильтра
Фильтр	Съемный, чистка пылесосом
Гарантия	2 года (при соблюдении условий)
Запасные части	Доступны, обратитесь в сервисный центр

Часто задаваемые вопросы - ILLICO 2 THERMOR

Как установить прибор ILLICO 2?

Для установки прибора закрепите планку, если ваша версия ее имеет, затем закрепите прибор на стене, соблюдая указанные расстояния. Электрическое подключение должно выполняться через соединительную коробку на высоте не менее 25 см от пола. Убедитесь, что установка соответствует действующим нормам.

Какова максимальная мощность прибора?

Максимальная мощность составляет 1800 Вт в режиме ускоренного предварительного нагрева. В нормальном режиме прибор обеспечивает 1000 Вт для поддержания температуры.

Как отрегулировать желаемую температуру?

Поверните ручку нагрева вправо до упора, дождитесь установления желаемой температуры, затем поверните ручку влево до щелчка термостата. Слегка вернитесь назад. Для регулировки поворачивайте ручку по часовой стрелке для увеличения, против часовой для уменьшения.

Что делать, если прибор не греет?

Проверьте положение термостата и включены ли автоматические выключатели. Если предохранительный ограничитель отключил питание, отключите питание, устраните причины перегрева (препятствующие предметы), очистите фильтр, подождите 15 минут, затем снова включите.

Как очистить фильтр?

Фильтр съемный. Потяните фильтр, расположенный сзади прибора, очистите его пылесосом или неабразивной влажной тканью. Установите на место с левой или правой стороны в зависимости от установки.

Можно ли использовать прибор в ванной комнате?

Да, прибор имеет степень защиты IP24 от водяных брызг. Однако не устанавливайте его в зоне 1 ванных комнат, а также в зоне 2, если органы управления доступны из ванны или душа.

Какова функция режима защиты от замерзания?

Режим защиты от замерзания поддерживает температуру в помещении около 7 °C при длительном отсутствии (более 24 часов). Установите ручку нагрева в соответствующее положение.

Как перезапустить предохранительный ограничитель?

Отключите электропитание прибора. Устраните причины ненормальной работы (препятствия, загрязнения). Проверьте и очистите фильтр. Подождите не менее 15 минут перед повторным включением прибора.

Может ли прибор использоваться в качестве основного отопления?

Нет, данный прибор не предназначен для использования в качестве постоянного основного отопления помещения. Он предназначен для дополнительного обогрева или сушки полотенец.

Что делать в случае поломки или необходимости запасных частей?

Свяжитесь с сервисной службой Thermor по телефону 0810 081 045 (местный звонок) или по факсу 02 38 71 38 89. Приготовьте тип прибора и серийный номер, указанные на заводской табличке.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ILLICO 2 THERMOR

Перед установкой устройства на стену необходимо установить штангу. Положите ваше устройство горизонтально, заверните четыре винта крепления.

Винт крепления 7шт.

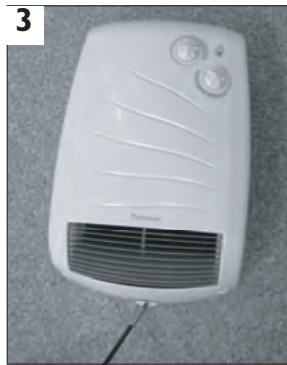

2-2) Закрепите устройство на стене.

Наметьте 3 отверстия крепления, установите 3 пробки.

Заверните 2 верхних винта, оставив минимум 8 мм между головкой винта и поверхностью стены.

Установите устройство на 2 верхних винтах и сдвиньте его вниз в пазах устройства. Зафиксируйте устройство при помощи нижнего винта.

2-3) Подключение аппарата

• Аппарат должен питаться от сети 230 В 50 Гц. Подключение к сети выполняется при помощи трехжильного провода (коричневый = фаза, синий = нейтраль) через монтажный блок. Во влажных

помещениях, например, в ванных комнатах и кухнях, монтажный блок следует устанавливать на высоте не менее 25 см от пола.

• Чтобы предотвратить опасность вследствие несвоевременного повторного включения, на это устройство не должно подаваться питание от внешнего переключателя, такого как реле времени. Оно также не должно быть подключено к сети, подача напряжения которой регулярно включается и выключается поставщиком электроэнергии. -В сети должен быть предусмотрен многополюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
• Заземление аппарата запрещается. -В случае повреждения шнура питания, во избежание опасности, его должен заменить изготовитель, его служба послепродажного обслуживания или мастер соответствующей квалификации.

ЭКСПЛУАТАЦИЯ АППАРАТА

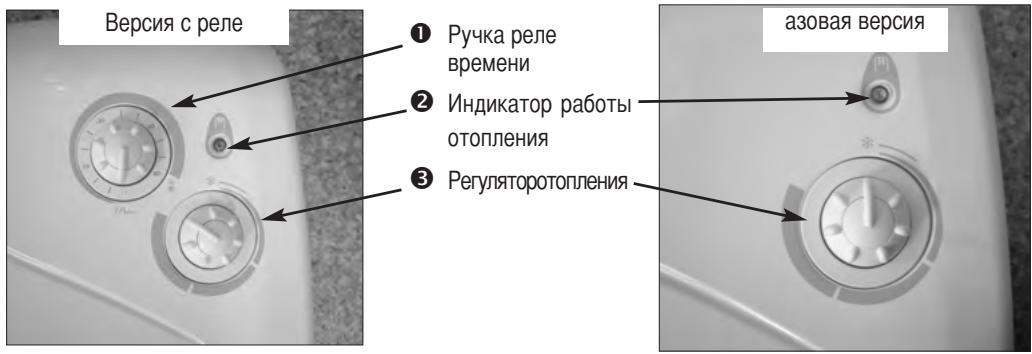

1) Панель панели управления ПС

2) Отопление помещения

Для определения положения регулятора "Отопление", соответствующего желаемой температуре в помещении, выполните следующие действия:

- Поверните регулятор вправо до максимума и дождитесь, когда в помещении установится желаемая температура. - Затем поворачивайте регулятор влево до тех пор, пока вы не услышите щелчок контактов термостата. - Немного поверните регулятор в противоположную сторону и оставьте устройство работать. - Возможно, впоследствии вам придется откорректировать регулировку. Для повышения температуры немного поверните регулятор по часовой стрелке. Для уменьшения температуры поверните против часовой стрелки. Выполняйте регулировку до тех пор, пока в помещении не установится необходимая вам температура. Для выключения устройства установите регулятор в положение минимальной температуры.

3) Быстрый нагрев помещения (версия с перегревом времени)

• Отрегулируйте регулятор нагрева в зависимости от желаемой температуры в помещении.
• Установите реле времени на желаемое время быстрого подогрева (работа с мощностью 1800 Вт). Устройство будет работать в режиме ускоренного подогрева на мощности 1800 Вт в течение установленного вами времени, затем перейдет на работу с мощностью 1000 Вт для нагрева помещения до температуры, установленной термостатом.

4) Режим поддержания плюсовой температуры

Этот режим позволяет поддерживать температуру помещения в доме в пределах 7°C во время продолжительного отсутствия (обычно более 24 часов).
