MODE D'EMPLOI ILLICO 2 THERMOR

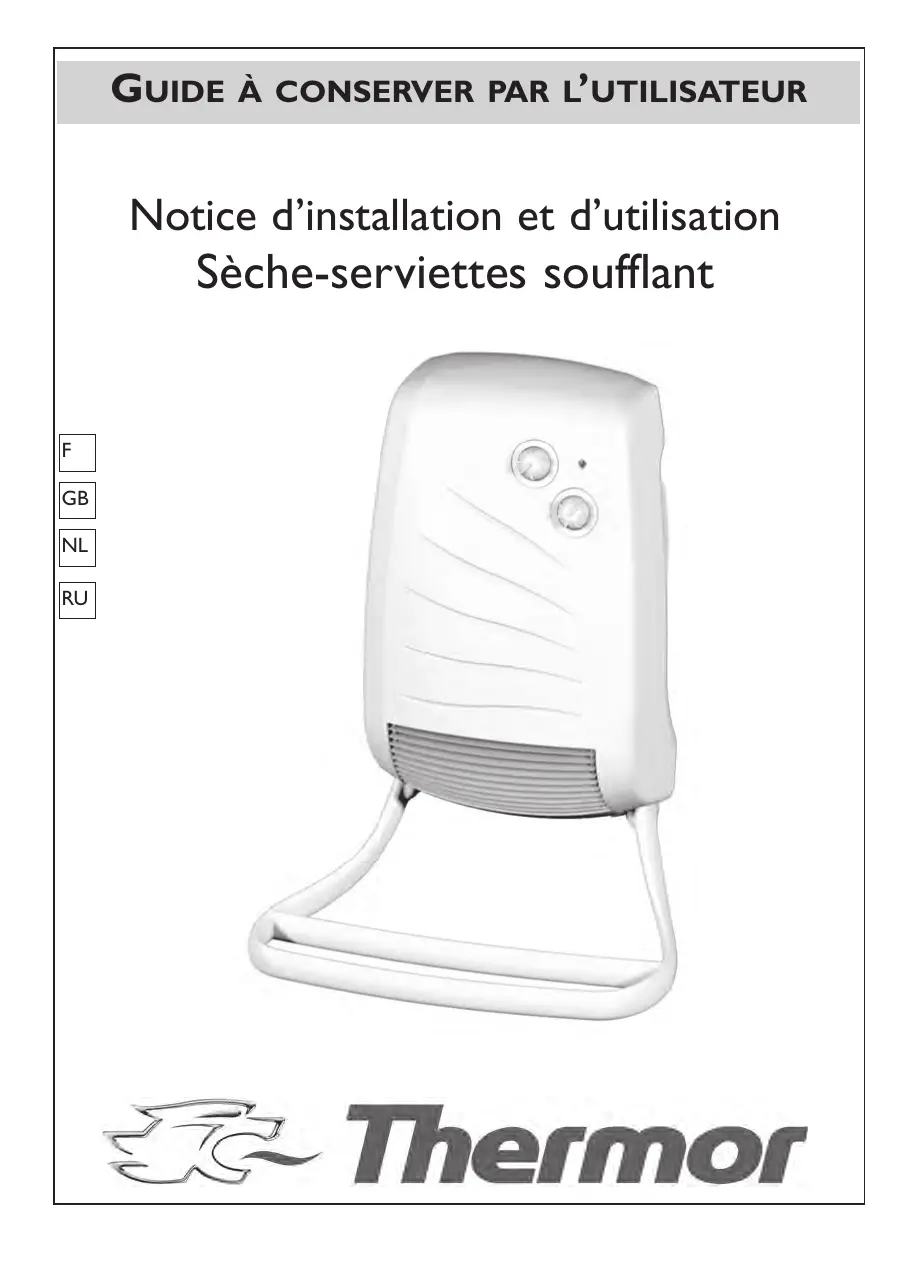

GUIDE À CONSERVER PAR L'UTILISATEUR

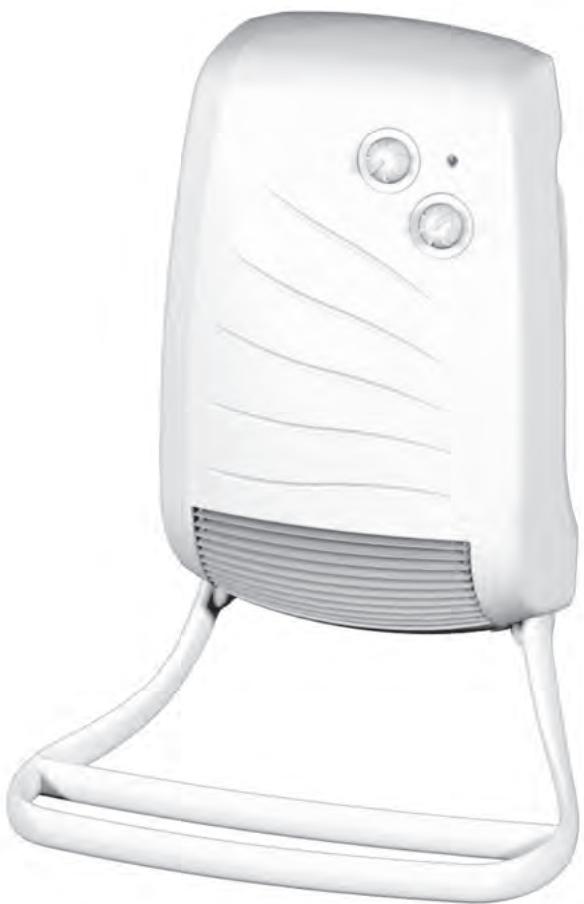

Notice d'installation et d'utilisation Sèche-serviettes soufflant 2€ Thermor

L'appareil que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d’en assu- rer la qualité. Nous vous remercions de ce choix et de votre confiance. Nous espérons qu’il vous apportera une entière satisfaction. Quelques conseils: Lisez la notice avant de commencer l'installation de l'appareil. Coupez le courant avant toute intervention sur l'appareil et vérifiez la tension d'alimentation. Conservez la notice, même après l'installation de l'appareil. Caractéristiques de l’appareil (indiquées sur l'étiquette signalétique de l'appareil Appareil satisfaisant à la norme NF Electricité IP24 ppareil protégé contre les projections d’eau. Classe Il [T1] : Double isolation.

INSTALLATION DE L'APPAREIL

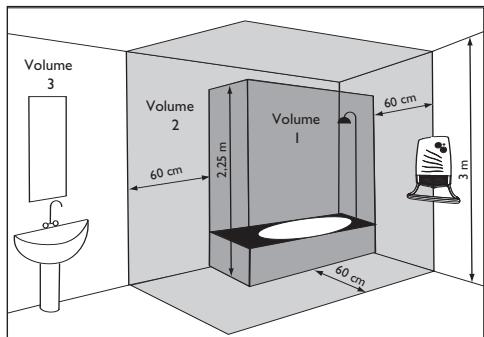

1) Où installer l’appareil ?

- Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur. - L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France). Ne pas installer l’apparei % Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique NON) Centralisée,etc...). % Sous une prise de courant fixe. % Dans le volume I des salles de bains. % Dans le volume 2 si la manipulation des commandes est possi- ble par une personne utilisant la douche ou la baignoire. 50 em mini

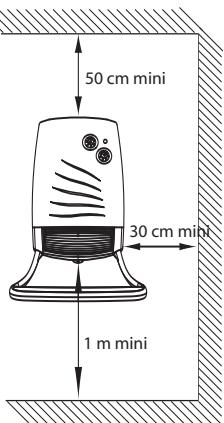

2) Comment installer l’appareil ?

Pour fixer l'appareil au mur, respectez les distances indiquées ci-contre. 1m mini Ce type d'appareil ne doit pas être utilisé sur la fonction minuterie comme chauffage principal et permanent d'une pièce ou d'un local Il est interdit d'installer l'appareil au dessus d'une altitude de 1800 m (risque de mauvai fonctionnement). L'installation en altitude provoque une élévation de la température de sortie d'air.

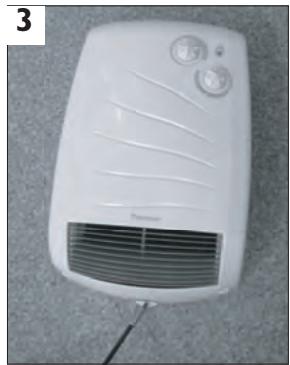

2-1) Fixer la barre (ver- sion avec barre). - Procédez à l'installation de la barre avant de fixer l'appareil au mur. - Posez votre appareil à plat et vissez les quatres vis de fixa- tion. 2-2) Fixer l’appareil au mur. 8 mm mini Pointez les 3 trous de fixa- Vissez les 2 vis supérieures tion et placez les 3 chevilles. en laissant 8 mm mini entre la tête de la vis et le mur. 2-3) Raccorder l'appareil. Vis de fixation de la barre Faites glisser l'appareil dans les encoches des 2 vis supérieures. Immobilisez l'appareil avec la vis du bas. - L'appareil doit être alimenté en | Câble de l'appareil 230V 50Hz. - Le raccordement au secteur se fera Phase=marron à l'aide du câble de l'appareil par l'intermédiaire d’un boîtier de rac- cordement. Dans des locaux humi- des comme les salles d'eau et les Neutre=bleu PHASE Réseau NEUTRE | Electrique! cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol. - Afin d'éviter tout danger dû au réarmement intempestif du coupe circuit thermique, cet appareil ne doit pas être alimenté par l'intermédiaire d’un interrupteur externe, comme une minuterie, ou être connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur d’« lectricité. - L'installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d'ou- verture de contact d'au moins 3 mm. - Le raccordement à la terre est interdit. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après- vente ou une personne de qualification similaire afin d'éviter un danger.

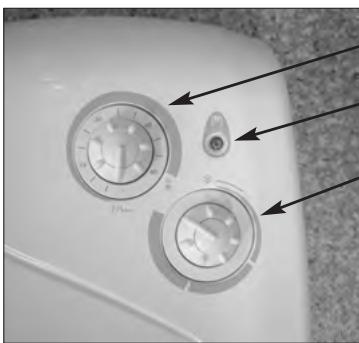

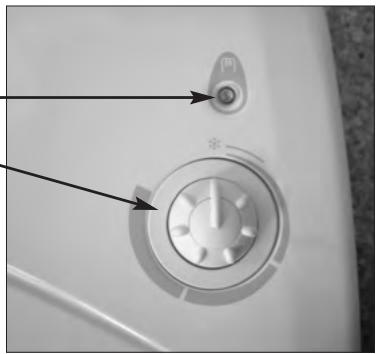

Version Minuterie Version Basique © Molette Minuterie @Témoin de chauffe —| OMolette Chauffage —|

2) Chauffage d'ambiance

Afin de déterminer la position de la molette Chauffage © correspondant à la température souhai- tée, procédez comme suit : - Tournez la molette © vers la droite au maximum et attendez que la température désirée s'établis- se dans la pièce. - Tournez ensuite la molette © vers la gauche jusqu'à entendre le clic du contact du thermostat. - Revenez légèrement dans l'autre sens, laissez l'appareil fonctionner. - Il peut s'avérer nécessaire de corriger le réglage par la suite. Pour augmenter la température, tour- nez légèrement la molette © dans le sens des aiguilles d'une montre. Pour la diminuer, tournez la molette dans l'autre sens. Procédez ainsi jusqu'à ce que la température vous convienne. - Pour arrêter l'appareil, mettez la molette © sur la position mini.

3) Chauffage rapide de la pièce ( version avec minuterie)

- Réglez la molette de chauffage © en fonction de la température ambiante souhaitée. - Réglez la molette de la minuterie ® sur la durée de chauffage accélérée désirée (fonctionnement sur 1800W). L'appareil fonctionnera alors en préchauffage accéléré avec 1800W pendant la durée sélec- tionnée, puis assurera avec 1000W la température d'ambiance correspondant au réglage du thermo- stat.

C'est le mode qui permet de maintenir la température dans la pièce à environ 7°C lors d'une abscen- ce prolongée de la maison (généralement plus de 24 heures). Réglez la molette © sur la position 3ké

5) Mise en place du filtre.

Le filtre peut être mis en place par le côté gauche ou droit de l'appareil, en fonction de votre instal- lation.

CONSEILS D'UTILISATION - Il est inutile de mettre la molette de chauffage © en position maxi, la température de la pièce nel montera pas plus vite. - Lorsque vous aérez la pièce, mettez la molette © en position mini.

- Evitez que les enfants s'appuient sur la façade et les barres de l'appareil. - Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capa- cités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l’utilisation de cet appareil. - Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil. - Pour éviter une surchauffe, ne pas couvrir l'appareil. - Veillez à ne pas laisser introduire d'objets ou du papier dans l'appareil. - Toutes interventions à l'intérieur de l'appareil doivent être effectuées par un professionnel qualifié. - L'usage des barres doit être limité au séchage des serviettes. ENTRETIEN - La façade de l'appareil peut être nettoyée avec un chiffon humide. - Ne jamais utiliser de produits abrasifs. - Pour conserver les performances de l'appareil, il est nécessaire d’effec- tuer le dépoussiérage des grilles de l'appareil, ainsi que du filtre situé à l'arrière de l'appareil. Selon votre installation, vous pouvez mettre en place le filtre par la droite ou par la gauche de l'appareil. Tirez sur le filtre et nettoyez-le à l'aide d'un aspirateur.

Problèmes rencontrés Vérifications à faire - Vérifiez la température de l'air de la pièce et la position du thermostat. - Assurez-vous que les disjoncteurs de l'installation sont enclenchés, ou bien! que le délesteur (si vous en avez un) n’a pas coupé l'alimentation de l’appa- reil. - L'appareil est équipé d'une sécurité de surchauffe. Le limiteur de sécurité coupera automatiquement son alimentation électrique afin d'éviter tout] incident. Pour remettre le chauffage en marche, procédez de la manière suivante : Coupez l'alimentation électrique de l'appareil. Supprimez les causes du fonctionnement anormal (objets et salissures| obstruant la grille de sortie d'air ou l'espace aménagé entre l'appareil et le mur). Vérifiez le filtre à l'arrière de l'appareil et le nettoyer si nécessaire (voir paragraphe entretien). Attendez 15 min environ et remettez le chauffage en marche. L'appareil chauffe tout|- Vérifiez que l'appareil n’est pas situé dans un courant d'air ou que le régla-| le temps. ge de température n’a pas été modifié. L'appareil ne chauffe pas.

(Présenter le certificat uniquement en cas de réclamation) - La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif. - La garantie s'applique en France uniquement. - La garantie couvre l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tout dommage et intérêts. - Les frais de main d'œuvre, de déplacement et de transport sont à la charge de l'usager. - Les détériorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respec- tant pas la norme NF EN 50160, d’un usage anormal ou du non respect des prescriptions de la dite notice ne sont pas couvertes par la garantie. - Présenter le certificat uniquement en cas de réclamation auprès du distributeur ou de votre instal- lateur, en y joignant votre facture d'achat. - Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'a-cheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil. TYPE DE L'APPAREIL*: N° DE SERIE*: NOM ET ADRESSE DU CLIENT:

• Ces renseignements se trouvent sur la plaque signalétique située sous l'appareil.

CACHET DE L'INSTALLATEUR

CLEMD 0 810 0 81045 Prix d'un appel local à partir d'un poste fixe en France Métropolitaine Pièces détachées Conseils avant et après-vente Fax: 02 38 71 38 89 Depuis l'étranger - tél: 33 2 38 71 38 58
