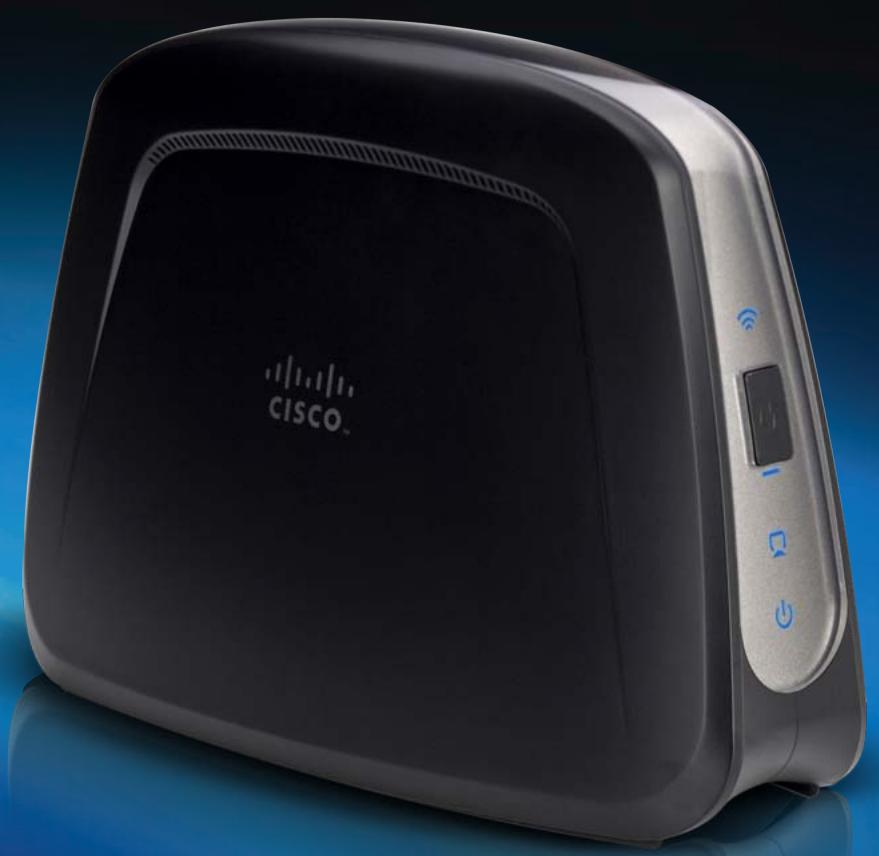

| Soort product | Universele draadloze AC multimediaconnector (Wi-Fi-brug) |
| Merk | LINKSYS |
| Model | WUMC710 AE6000 |
| Afmetingen | 177 x 128 x 68 mm |
| Gewicht | 269 g |
| Voeding | 12 V DC, 1,5 A (netadapter meegeleverd) |
| Netwerkpoorten | 4 Gigabit Ethernet-poorten (10/100/1000) |
| Antennes | 3 interne antennes |
| Draadloze standaarden | IEEE 802.11ac, 802.11n (5 GHz) |
| Draadloze beveiliging | WEP 64/128 bits, WPA, WPA2 |
| Configuratie | Via webhulpprogramma (browser), Wi-Fi Protected Setup (WPS) |
| LED-indicatoren | Voeding, Ethernet, WPS, Draadloos (link/activiteit) |
| Knoppen | Reset, WPS |
| Kabeltype | CAT5e |
| Bedrijfstemperatuur | 0 tot 40 °C |
| Opslagtemperatuur | -20 tot 60 °C |
| Luchtvochtigheid tijdens gebruik | 10 tot 80 % (niet condenserend) |
| Luchtvochtigheid bij opslag | 5 tot 90 % (niet condenserend) |
| Certificeringen | FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi, WPA2, WMM |
| Onderhoud en reiniging | Reinigen met een zachte, droge doek. Geen vloeistoffen of spuitbussen gebruiken. |
| Reserveonderdelen en repareerbaarheid | Geen door de gebruiker vervangbare onderdelen. Apparaat niet door de gebruiker te repareren. |
Veelgestelde vragen - WUMC710 AE6000 LINKSYS
Gebruikersvragen over WUMC710 AE6000 LINKSYS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Wi-Fi-adapter in PDF-formaat gratis! Vind uw handleiding WUMC710 AE6000 - LINKSYS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. WUMC710 AE6000 van het merk LINKSYS.
GEBRUIKSAANWIJZING WUMC710 AE6000 LINKSYS
Gebruikershandleiding
Linksys WUMC710 Draadloze universele mediaconnector (AC)
Inhoudsopgave
Productoverzicht
LED's op apparaat ....2
Poorten op apparaat ....3
Controlelijst voor WLAN-beveiliging
Standaardnaam of SSID van het draadloze netwerk wijzigen 4
Standaardwachtwoord wijzigen 4
MAC-adresfiltering inschakelen 4
Versleuteling inschakelen 4
Algemene richtlijnen voor netwerkbeveiliging. . . . . . . . . . . . . 4
Aanvullende beveiligingstips....5
Geavanceerde configuratie
Het browsergebaseerde hulpprogramma openen .....6
Setup (Instellingen) > Basic Setup (Basisinstellingen). . . . . . . . 7
Language (Taal) 7
Network Setup (Netwerkinstellingen) 7
(Site-onderzoek over draadloze netwerken) .....10
Wireless Network Site Survey
(Site-onderzoek over draadloze netwerken) 10
Wireless (Draadloos) > QoS ..... 11
Wireless (Draadloos) 11
Administration (Administratie) > Management (Beheer) .....12
Management (Beheer) 12
Administration (Administratie) > Factory Defaults
(Fabrieksinstellingen)....12
Factory Defaults (Fabrieksinstellingen) 12

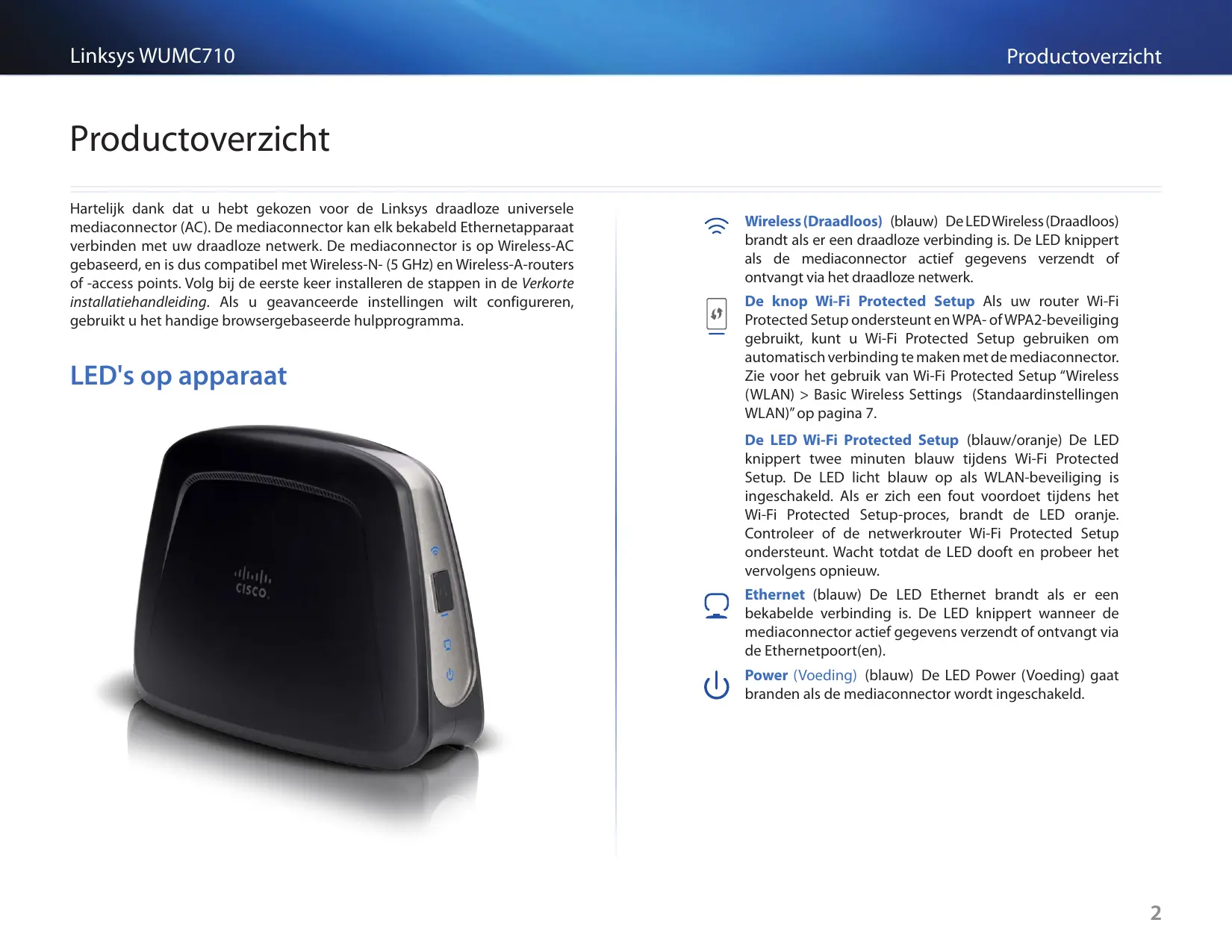

Hartelijk dank dat u hebt gekozen voor de Linksys draadloze universele mediaconnector (AC). De mediaconnector kan elk bekabeld Ethernetapparaat verbinden met uw draadloze netwerk. De mediaconnector is op Wireless-AC gebaseerd, en is dus compatibel met Wireless-N- (5 GHz) en Wireless-A-routers of -access points. Volg bij de eerste keer installeren de stappen in de Verkorte installatiehandleiding. Als u geavanceerde instellingen wilt configureren, gebruikt u het handige browsergebaseerde hulpprogramma.

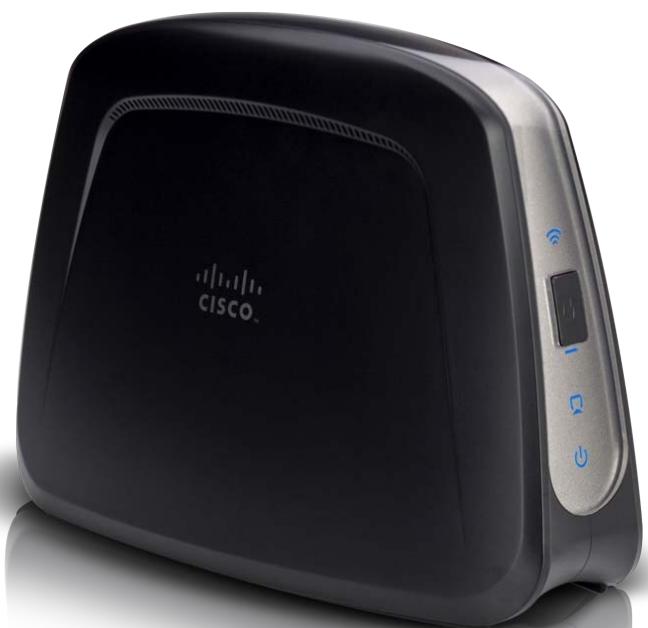

LED's op apparaat
Wireless (Draadloos) (blauw) De LED Wireless (Draadloos) brandt als er een draadloze verbinding is. De LED knippert als de mediaconnector actief gegevens verzendt of ontvangt via het draadloze netwerk.
De knop Wi-Fi Protected Setup Als uw router Wi-Fi Protected Setup ondersteunt en WPA- of WPA2-beveiliging gebruikt, kunt u Wi-Fi Protected Setup gebruiken om automatisch verbinding te maken met de mediaconnector. Zie voor het gebruik van Wi-Fi Protected Setup "Wireless (WLAN) > Basic Wireless Settings (Standaardinstellingen WLAN)" op pagina 7.
De LED Wi-Fi Protected Setup (blauw/oranje) De LED knippert twee minuten blauw tijdens Wi-Fi Protected Setup. De LED licht blauw op als WLAN-beveiliging is ingeschakeld. Als er zich een fout voordoet tijdens het Wi-Fi Protected Setup-proces, brandt de LED oranje. Controleer of de netwerkrouter Wi-Fi Protected Setup ondersteunt. Wacht totdat de LED dooft en probeer het vervolgens opnieuw.
Ethernet (blauw) De LED Ethernet brandt als er een bekabelde verbinding is. De LED knippert wanneer de mediaconnector actief gegevens verzendt of ontvangt via de Ethernetpoort(en).
Power (Voeding) (blauw) De LED Power (Voeding) gaat branden als de mediaconnector wordt ingeschakeld.

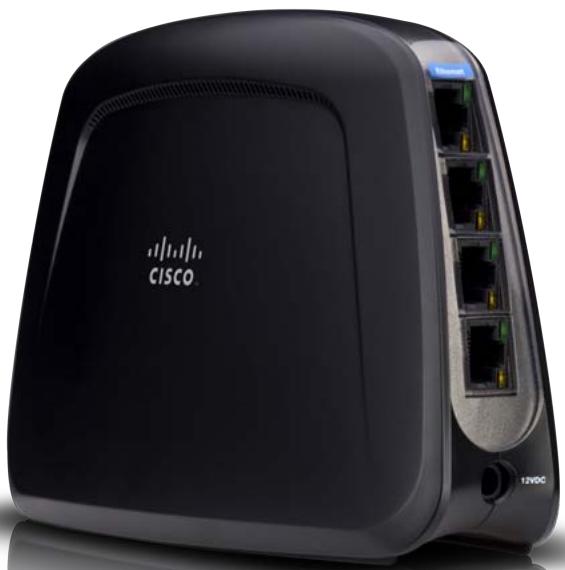

Poorten op apparaat
Ethernet De mediaconnector wordt via deze vier Ethernetpoorten op een computer of ander Ethernet-apparaat aangesloten.
Power (Voeding) Via de poort Power (Voeding) is de mediaconnector aangesloten op de meegeleverde netstroomadapter.
Reset (Opnieuw instellen) (op het onderpaneel) Er zijn twee manieren om de fabrieksinstellingen van de mediaconnector opnieuw in te stellen. U kunt de Reset-knop ongeveer vijf seconden ingedrukt houden of de standaardwaarden herstellen vanuit het scherm Administration (Administratie) > Factory Defaults (Fabrieksinstellingen) in het browsergebaseerde hulpprogramma van de mediaconnector. De Reset-knop bevindt zich op het onderpaneel.
Controlelijst voor WLAN-beveiliging
Vanwege het gebruiksgemak en de gemakkelijke installatieprocedure worden er steeds meer draadloze netwerken opgezet in huizen die over een snelle internetverbinding beschikken. Deze netwerken maken gebruik van radiogolven voor de verzending van informatie en zijn daarom een gemakkelijk doelwit voor indringers. De signalen van uw draadloze netwerk kunnen worden onderschept, op dezelfde manier als bij mobiele of draadloze telefoons. Het is niet mogelijk om met fysieke maatregelen te verhinderen dat anderen verbinding met uw draadloze netwerk maken, maar u kunt uw netwerk wel op andere manieren beveiligen.
Standaardnaam of SSID van het draadloze netwerk wijzigen
Voor draadloze apparatuur wordt in de fabriek een naam voor het draadloze netwerk of SSID (Service Set Identifier) ingesteld. Dit is de naam van uw draadloze netwerk en deze mag maximaal 32 tekens lang zijn. U kunt uw draadloze netwerk onderscheiden van eventuele andere draadloze netwerken in de omgeving door een unieke naam voor uw draadloze netwerk op te geven. Gebruik hiervoor geen persoonlijke informatie (zoals een fiscaal nummer), want deze informatie is zichtbaar voor iedereen die naar draadloze netwerken zoekt.
Standaardwachtwoord wijzigen
Als u de instellingen van draadloze apparatuur zoals access points en routers wilt wijzigen, wordt u om een wachtwoord gevraagd. In de fabriek wordt een standaardwachtwoord ingesteld voor deze apparatuur. Het standaardwachtwoord voor Linksys is admin. Hackers kennen deze standaardwaarden en kunnen deze gebruiken om toegang te krijgen tot uw draadloze apparatuur en uw netwerkinstellingen te wijzigen. U kunt deze onrechtmatige wijzigingen verhinderen door het wachtwoord van uw apparaat aan te passen, zodat onbevoegden dit moeilijk kunnen raden.
MAC-adresfiltering inschakelen
U kunt MAC-adresfiltering (Media Access Control) inschakelen voor de routers van Linksys. Het MAC-adres is een unieke reeks cijfers en letters toegekend aan elk netwerkapparaat. Als MAC-adresfiltering is ingeschakeld, is het draadloze netwerk alleen toegankelijk voor draadloze apparatuur met specifieke MAC-adressen. U kunt bijvoorbeeld een specifiek MAC-adres opgeven voor elke computer in uw huis, zodat alleen die computers toegang hebben tot uw draadloze netwerk.
Versleuteling inschakelen
De gegevens die via een draadloos netwerk worden verzonden, kunnen middels versleuteling worden beveiligd. Met Wi-Fi Protected Access (WPA/WPA2) en Wired Equivalent Privacy (WEP) beschikt u over verschillende beveiligingsniveaus voor draadloze communicatie.
Versleuteling met WPA/WPA2 biedt een betere beveiliging van uw netwerk dan WEP, omdat WPA/WPA2-versleuteling gebruikmaakt van dynamische sleutels. U moet het hoogst mogelijke beveiligingsniveau gebruiken voor de versleuteling van uw netwerkapparatuur om de door u verzonden en ontvangen informatie te beveiligen.
WEP is een oudere versleutelingsmethode die soms moet worden gebruikt voor oudere apparatuur waarop WPA niet wordt ondersteund.
Algemene richtlijnen voor netwerkbeveiliging
Beveiliging van draadloze netwerken is alleen effectief als ook het onderliggende netwerk is beveiligd.
- U kunt alle computers van het netwerk beveiligen met een wachtwoord. Bovendien kunt u bestanden met gevoelige informatie ook nog afzonderlijk beveiligen met een wachtwoord.
• Wijzig de wachtwoorden regelmatig. - Installeer antivirussoftware en persoonlijke firewallsoftware.
- Schakel het delen van bestanden (peer-to-peer) uit. In bepaalde toepassingen wordt het delen van bestanden geactiveerd zonder uw instemming en/of zonder dat u het weet.
Aanvullende beveiligingstips
- Houd draadloze routers, access points en gateways uit de buurt van buitenmuren en ramen.
- Schakel draadloze routers, access points en gateways uit wanneer u ze niet gebruikt ('s nachts, tijdens uw vakantie).
- Gebruik sterke wachtzinnen van ten minste acht tekens. Gebruik geen woorden uit het woordenboek, maar een combinatie van cijfers en letters.
Geavanceerde configuratie
Het browsergebaseerde hulpprogramma heeft de volgende hoofdtabbladen: Setup (Instellingen), Wireless (WLAN), Administration (Administratie) en Status. Nadat u op één van de hoofdtabbladen hebt geklikt, worden meer tabbladen weergegeven.
Het browsergebaseerde hulpprogramma openen
Gebruik een webbrowser om het browsergebaseerde hulpprogramma te openen.
Als de mediaconnector is verbonden met een netwerk met een DHCP-server (meestal de netwerkrouter), wijst de DHCP-server een IP-adres toe aan de mediaconnector. Als er geen DHCP-server is, gebruikt de mediaconnector het standaard IP-adres, 10.100.1.1 (bijvoorbeeld wanneer de mediaconnector niet draadloos met een ander apparaat is verbonden, maar rechtstreeks via een Ethernetkabel met een computer is verbonden). Als u via het browsergebaseerde hulpprogramma een permanent vast IP-adres op de mediaconnector hebt ingesteld, voert u in plaats daarvan dit vaste IP-adres in.
OPMERKING
Als u niet weet wat het IP-adres van de mediaconnector is, zoekt u dit IP-adres op in de DHCP clients table (Clienttabel DHCP) van uw router. (Raadpleeg de documentatie van uw router.)
Als u het IP-adres van de mediaconnector niet kunt vinden, stelt u de mediaconnector opnieuw in. Dit doet u door de Reset-knop ongeveer vijf seconden ingedrukt te houden met een rechtgebogen paperclip. Zo herstelt u de fabrieksinstellingen van de mediaconnector. De mediaconnector vraagt een IP-adres van de DHCP-server (meestal de netwerkrouter). Als er geen DHCP-server wordt gevonden (bijvoorbeeld wanneer de mediaconnector niet draadloos met een ander apparaat is verbonden, maar rechtstreeks via een Ethernetkabel met een computer is verbonden), gebruikt de mediaconnector het standaard IP-adres, 10.100.1.1, totdat er een DHCP-server wordt gedetecteerd en er een dynamisch IP-adres wordt toegewezen.
Open uw webbrowser en voer het IP-adres van de mediaconnector in (de standaardinstelling is 10.100.1.1) in het veld Address (Adres). Druk op Enter.

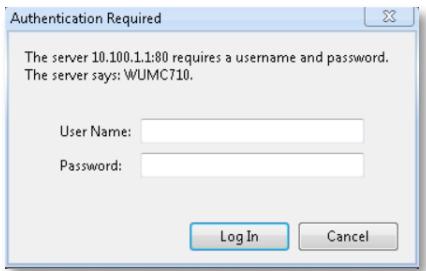

Er wordt nu een scherm weergegeven waarin u uw wachtwoord kunt invoeren. (Gebruikers met een ander besturingssysteem dan Windows 7 zien een soortgelijk scherm.) Laat het veld User name (Gebruikersnaam) leeg. Voer het wachtwoord in dat u hebt gemaakt. Als u geen nieuw wachtwoord hebt gemaakt, gebruikt u het standaardwachtwoord admin. (U kunt een nieuw wachtwoord instellen in het scherm Administration (Administratie) > Management (Beheer)). Klik op OK om door te gaan.
Als het scherm om uw wachtwoord in te voeren niet wordt weergegeven, wacht u twee minuten en probeert u het opnieuw.

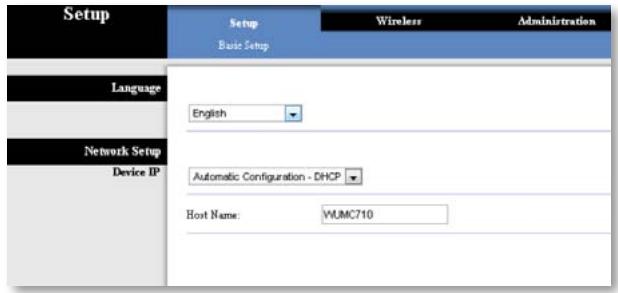

Setup (Instellingen) > Basic Setup (Basisinstellingen)
Het eerste scherm dat wordt weergegeven, is het scherm Basic Setup (Basisinstellingen). Met dit scherm kunt u de taal van het browsergebaseerde hulpprogramma of de instellingen voor het bekabelde Ethernetnetwerk van de mediaconnector wijzigen.
Language (Taal) Hier kunt u de weergavetaal van het browsergebaseerde hulpprogramma wijzigen. Selecteer degewenstetaal uit het vervolgkeuzemenu.
Network Setup (Netwerkinstellingen)
Hiermee stelt u in of een DHCP-server, bijvoorbeeld uw netwerkrouter, automatisch een IP-adres toewijst aan de mediaconnector (Automatic Configuration - DHCP (Automatische configuratie DHCP)) of dat het IP-adres handmatig wordt ingesteld (Static IP (Vast IP-adres)).
Device IP (IP van apparaat) Als uw netwerkeen DHCP-server heeft, bijvoorbeeld uw netwerkrouter, die IP-adressen toewijst aan uw netwerkapparaten, gebruikt u de standaardinstelling Automatic Configuration - DHCP (Automatische configuratie DHCP). De mediaconnector vraagt een IP-adres van de DHCP-server (meestal de netwerkrouter). Als er geen DHCP-server wordt gevonden, gebruikt de mediaconnector het standaard vaste IP-adres, 10.100.1.1, totdat er een DHCP-server wordt gedetecteerd die een dynamisch IP-adres toewijst aan de mediaconnector.
Selecteer Static IP (Vast IP-adres) als u een permanent vast IP-adres voor de mediaconnector wilt instellen.
Als u Static IP (Vast IP-adres) selecteert, dient u de volgende velden in te vullen:
- Static IP Address (Vast IP-adres) Voer een uniek IP-adres in dat zal worden gebruikt om het browsergebaseerde hulpprogramma te openen.
- Subnet Mask (Subnetmasker) Voer het subnetmasker van uw bekabelde netwerk in.
- Default Gateway (Standaardgateway) Voer het IP-adres in van de standaardgateway voor uw netwerk (meestal is dit uw router).
Klik op Save Settings (Instellingen opslaan) als u de wijzigingen wilt doorvoeren of klik op Cancel Changes (Wijzigingen annuleren) als u de wijzigingen wilt annuleren.
Wireless (WLAN) > Basic Wireless Settings (Standaardinstellingen WLAN)
Gebruik het scherm Basic Wireless Settings (Standaardinstellingen WLAN) om de standaard WLAN- en beveiligingsinstellingen van de mediaconnector te configureren.
Er zijn twee manieren om de instellingen van de mediaconnector te configureren: handmatig en met Wi-Fi Protected Setup. Wi-Fi Protected Setup is een functie waarmee u uw draadloze netwerk op eenvoudige wijze kunt instellen. Als uw netwerkrouter Wi-Fi Protected Setup ondersteunt en WPA-of WPA2-beveiliging gebruikt, kunt u Wi-Fi Protected Setup gebruiken om automatisch verbinding te maken met de mediaconnector.
Configuration View (Configuratieweergave) Selecteer Manual (Handmatig) als u uw draadloze netwerk handmatig wilt configureren. Raadpleeg Basic Wireless Settings (Standaardinstellingen WLAN), pagina 8. Selecteer Wi-Fi Protected Setup als u Wi-Fi Protected Setup wilt gebruiken. Raadpleeg Wi-Fi Protected Setup, pagina 9.

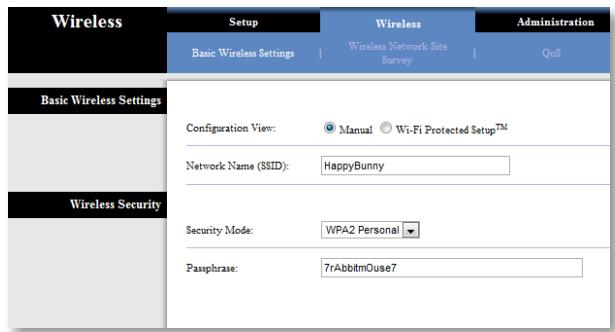

Basic Wireless Settings (Standaardinstellingen WLAN)
Network Name (SSID) (Netwerknaam (SSID)) De SSID is de netwerknaam die door alle apparaten in een draadloos netwerk wordt gedeeld. Deze SSID moet voor alle apparaten in het draadloze netwerk hetzelfde zijn. De SSID is hoofdlettergevoelig en mag niet langer zijn dan 32 alfanumerieke tekens (u kunt alle tekens op het toetsenbord gebruiken). Zorg ervoor dat deze instelling overeenkomt met de instelling op uw draadloze router of access point.
De mediaconnector ondersteunt de volgende WLAN-beveiligingsmodi: WPA Personal, WPA2 Personal en WEP. WPA (Wi-Fi Protected Access) en WPA2 zijn sterkere beveiligingsmethoden dan WEP (Wired Equivalent Privacy). Raadpleeg "Controlelijst voor WLAN-beveiliging" op pagina 4 voor meer informatie over beveiliging van draadloze netwerken.
Security Mode (Beveiligingsmodus)
Selecteer de juiste beveiligingsmethode voor uw draadloze netwerk. Als u geen WLAN-beveiliging wilt gebruiken, houdt u de standaardinstelling Disabled (Uitgeschakeld) aan.
OPMERKING
Houd er rekening mee dat elk apparaat in uw draadloze netwerk dezelfde beveiligingsmethode en wachtzin/sleutel MOET gebruiken, anders kunnen de draadloze apparaten niet met elkaar communiceren.

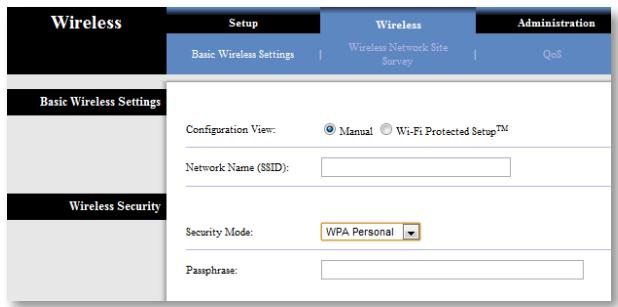

WPA-Personal
WPA is een sterkere beveiligingsstandaard dan WEP-versleuteling.
Passphrase (Wachtzin) Voer de code in die door de mediaconnector en uw draadloze router of access point wordt gedeeld. De sleutel moet 8-63 tekens bevatten.
Klik op Save Settings (Instellingen opslaan) als u de wijzigingen wilt doorvoeren of klik op Cancel Changes (Wijzigingen annuleren) als u de wijzigingen wilt annuleren.

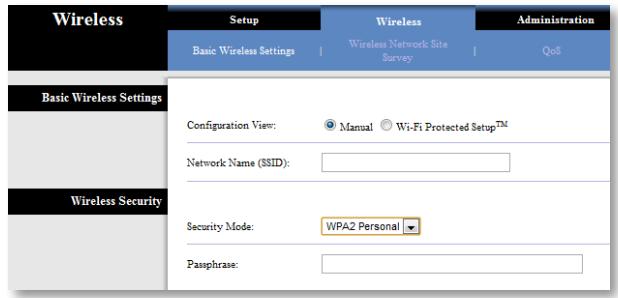

WPA2 Personal
WPA2 is een geavanceerdere, veiligere versie van WPA.
Passphrase (Wachtzin) Voer de code in die door de mediaconnector en uw draadloze router of access point wordt gedeeld. De sleutel moet 8-63 tekens bevatten.
Klik op Save Settings (Instellingen opslaan) als u de wijzigingen wilt doorvoeren of klik op Cancel Changes (Wijzigingen annuleren) als u de wijzigingen wilt annuleren.

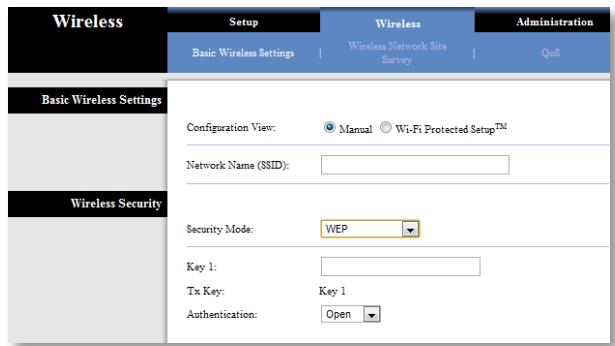

WEP
WEP is een basale versleutelingsmethode en minder veilig dan WPA of WPA2.
Key 1 (Sleutel 1) Voer de WEP-sleutel van uw netwerk in.
Tx Key (Tx-sleutel) Key 1 (Sleutel 1) is de zendsleutel die door de mediaconnector wordt gebruikt.
Authentication (Verificatie) De standaardinstelling is Open. Hierbij wordt Open System-verificatie gebruikt en gebruiken de afzender en ontvanger geen WEP-sleutel voor verificatie. Selecteer Shared (Gedeeld) als u verificatie met een gedeelde sleutel wilt gebruiken. De verzender en de ontvanger gebruiken dan een WEP-sleutel voor de verificatie. Selecteer Auto (Automatisch) als u zowel Open System-verificatie als verificatie met een gedeelde sleutel wilt toestaan.
Klik op Save Settings (Instellingen opslaan) als u de wijzigingen wilt doorvoeren of klik op Cancel Changes (Wijzigingen annuleren) als u de wijzigingen wilt annuleren.

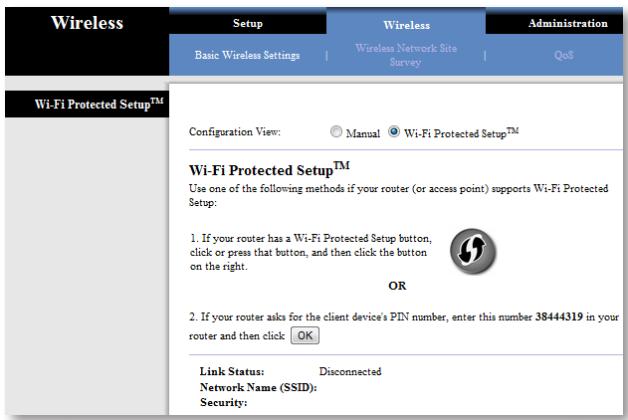

Er zijn twee beschikbare methoden. Gebruik de juiste methode voor de router die u gebruikt.
Gebruik deze methode als uw router over de knop Wi-Fi Protected Setup beschikt.
- Klik of druk op de knop Wi-Fi Protected Setup op de router.
- Klik binnen twee minuten op de knop Wi-Fi Protected Setup in het scherm Wi-Fi Protected Setup van de mediaconnector.
- Nadat de mediaconnector is geconfigureerd, klikt u op Close (Sluiten).

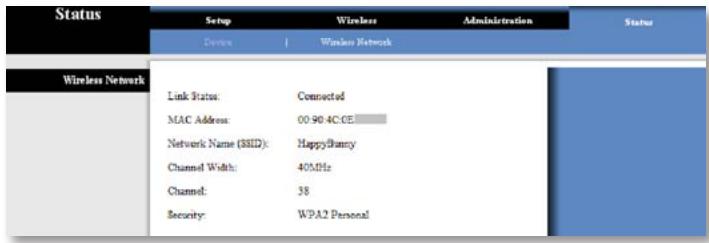

In het scherm Wi-Fi Protected Setup worden de Link Status (Verbindingsstatus), Network Name (SSID) (Netwerknaam (SSID)) en Security method (Beveiligingsmethode) weergegeven.
Methode 2
Gebruik deze methode als uw router om de PIN-code van de mediaconnector vraagt.
- Geef in het scherm Wi-Fi Protected Setup van de router de PIN-code op in het scherm Wi-Fi Protected Setup van de mediaconnector. Klik vervolgens op Register (Aanmelden) of op de juiste knop. (Deze code staat ook op het label aan de onderkant van de mediaconnector.)
- Klik in het scherm Wi-Fi Protected Setup van de mediaconnector op OK.
- Nadat de mediaconnector is geconfigureerd, klikt u op Close (Sluiten).
In het scherm Wi-Fi Protected Setup worden de Link Status (Verbindingsstatus), Network Name (SSID) (Netwerknaam (SSID)) en Security method (Beveiligingsmethode) weergegeven.
Wireless (WLAN) > Wireless Network Site Survey (Site-onderzoek over draadloze netwerken)

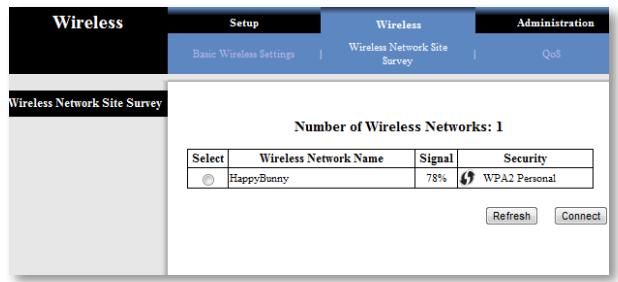

Klik op het tabblad Wireless Network Site Survey (Site-onderzoek over draadloze netwerken) om een site-onderzoek te starten. Op het scherm Wireless Network Site Survey (Site-onderzoek over draadloze netwerken) vindt u een lijst met de draadloze netwerken die de mediaconnector heeft gedetecteerd.
Wireless Network Site Survey (Site-onderzoek over draadloze netwerken)
Number of Wireless Networks (Aantal draadloze netwerken) Het aantal draadloze netwerken dat de mediaconnector heeft gedetecteerd, wordt weergegeven.
Select (Selecteren) Klik op Select (Selecteren) om verbinding te maken met een draadloos netwerk. Klik vervolgens op Connect (Verbinding maken).
Wireless Network Name (Naam WLAN) De naam van het netwerk of de SSID van het draadloze netwerk wordt weergegeven.
Signal (Signaal) Het percentage van de signaalsterkte wordt weergegeven. 100% is het sterkst mogelijke signaal, 0% is het zwakst mogelijke signaal.
Security (Beveiliging) Als het netwerk Wi-Fi Protected Setup ondersteunt, wordt het pictogram Wi-Fi Protected Setup " weergegeven. Hier ziet u de beveiligingsmethode die door het draadloze netwerk wordt gebruikt.
Klik op Refresh (Vernieuwen) als u de gegevens in het scherm wilt bijwerken.
Klik nadat u een netwerk hebt geselecteerd op Connect (Verbinding maken). Er wordt een nieuw scherm weergegeven. Volg de instructies voor de beveiligingsmethode van uw netwerk.
WPA
Network Name (SSID) (Netwerknaam (SSID)) De naam van het netwerk dat u hebt geselecteerd, wordt automatisch weergegeven.
Security Mode (Beveiligingsmodus) WPA Personal wordt automatisch weergegeven.
Passphrase (Wachtzin) Voer de code in die door de mediaconnector en uw draadloze router of access point wordt gedeeld. De sleutel moet 8-63 tekens bevatten.
Klik op Refresh (Vernieuwen) als u de gegevens in het scherm wilt bijwerken.
Klik nadat u de beveiligingsinstellingen hebt geopend op Connect (Verbinding maken).
WPA2
Network Name (SSID) (Netwerknaam (SSID)) De naam van het netwerk dat u hebt geselecteerd, wordt automatisch weergegeven.
Security Mode (Beveiligingsmodus) WPA2 Personal wordt automatisch weergegeven.
Passphrase (Wachtzin) Voer de code in die door de mediaconnector en uw draadloze router of access point wordt gedeeld. De sleutel moet 8-63 tekens bevatten.
Klik op Refresh (Vernieuwen) als u de gegevens in het scherm wilt bijwerken.
Klik nadat u de beveiligingsinstellingen hebt geopend op Connect (Verbinding maken).
WEP
Network Name (SSID) (Netwerknaam (SSID)) De naam van het netwerk dat u hebt geselecteerd, wordt automatisch weergegeven.
Security Mode (Beveiligingsmodus) WEP wordt automatisch weergegeven.
Encryption (Versleuteling) Selecteer het WEP-versleutelingsniveau dat u wilt gebruiken: 40/64 bits (10 hex digits) (40/64-bits (10 hexadecimale tekens)) of 104/128 bits 26 hex digits (104/128-bits (26 hexadecimale tekens)).
Key 1 (Sleutel 1) Voer de WEP-sleutel van uw netwerk in.
Tx Key (Tx-sleutel) Key 1 (Sleutel 1) is de zendsleutel die door de mediaconnector wordt gebruikt.
Authentication (Verificatie) De standaardwaarde is Auto (Automatisch) waardoor Open System-verificatie of verificatie met een gedeelde sleutel kan worden gebruikt. Selecteer Open als u Open System-verificatie wilt gebruiken. De verzender en de ontvanger gebruiken dan geen WEP-sleutel voor de verificatie. Selecteer Shared (Gedeeld) als u verificatie met een gedeelde sleutel wilt gebruiken. De verzender en de ontvanger gebruiken dan wel een WEP-sleutel voor de verificatie.
Klik op Refresh (Vernieuwen) als u de gegevens in het scherm wilt bijwerken.
Klik nadat u de beveiligingsinstellingen hebt geopend op Connect (Verbinding maken).
Wireless (Draadloos) > QoS
Wireless (Draadloos)
WMM Support (WMM-ondersteuning) Wi-Fi Multimedia (WMM) is een draadloze Quality of Service-functie waarmee de kwaliteit van audio-, video-en spraaktoepassingen wordt verbeterd door draadloos verkeer prioriteiten te verlenen. Als u deze functie wilt gebruiken, moet uw draadloze router of access point Wireless WMM ondersteunen. Wilt u deze optie uitschakelen, dan selecteert u Disabled (Uitgeschakeld). In het andere geval kiest u voor de standaardinstelling Enabled (Ingeschakeld).
No Acknowledgement (Geen bevestiging) Als u de optie voor Acknowledgement (Bevestiging) van de mediaconnector wilt uitschakelen zodat de mediaconnector informatie niet opnieuw verzendt wanneer zich een fout voordoet, selecteert u Enabled (Ingeschakeld). In alle andere gevallen kiest u voor de standaardinstelling: Disabled (Uitgeschakeld).

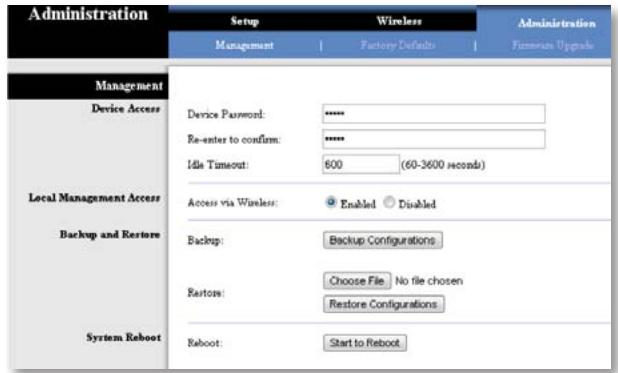

Gebruik dit scherm om specifieke functies van de mediaconnector te beheren: toegang tot het browsergebaseerde hulpprogramma, back-up maken van het configuratiebestand en opnieuw opstarten.
Gebruik een wachtwoord om het browsergebaseerde hulpprogramma te beveiligen.
Device Password (Apparaatwachtwoord) Voer een nieuw wachtwoord in voor de mediaconnector.
Re-enter to Confirm (Voer opnieuw in ter bevestiging) Voer het wachtwoord nogmaals in om het te bevestigen.
Idle Timeout (Time-out bij inactiviteit) Er treedt een time out op bij het aanmelden na een periode van inactiviteit die u opgeeft. Het bereik is 60 tot 3600 seconden. De standaardoptie is 600.
Web Access (Internettoegang)
Access via Wireless (Toegang via WLAN) Als u de mediaconnector gebruikt in een openbaar domein waarin u draadloze toegang verleent aan uw gasten, kunt u draadloze toegang tot het browsergebaseerde hulpprogramma van de mediaconnector uitschakelen. U hebt dan alleen toegang tot het browsergebaseerde hulpprogramma via een bekabelde verbinding. Gebruik de standaardinstelling Enabled (Ingeschakeld) als u draadloze toegang tot het browsergebaseerde hulpprogramma van de mediaconnector wilt toestaan. Selecteer Disabled (Uitgeschakeld) als u de draadloze toegang tot het hulpprogramma wilt blokkeren.
Backup and Restore (Back-up en herstel)
Backup (Back-up) Klik op Backup Configurations (Back-up van configuraties maken) om een back-up te maken van het configuratiebestand van de mediaconnector. Volg daarna de instructies op het scherm.
Restore (Herstellen) Klik op Browse (Bladeren) en selecteer het configuratiebestand. Klik vervolgens op Restore Configurations (Configuraties herstellen).
System Reboot (Systeem opnieuw opstarten)
Reboot (Opnieuw opstarten) Klik op Start to Reboot (Nu opnieuw opstarten) om de mediaconnector opnieuw op te starten.
Klik op Save Settings (Instellingen opslaan) als u de wijzigingen wilt doorvoeren of klik op Cancel Changes (Wijzigingen annuleren) als u de wijzigingen wilt annuleren.
Administration (Administratie) > Factory Defaults (Fabrieksinstellingen)
Met dit scherm kunt u de configuratie van de mediaconnector terugzetten naar de fabrieksinstellingen.
Factory Defaults (Fabrieksinstellingen)
Restore Factory Defaults (Fabrieksinstellingen herstellen) Als u de fabrieksinstellingen van de mediaconnector wilt herstellen, klikt u op Restore Factory Defaults (Fabrieksinstellingen herstellen). Als u de standaardinstellingen herstelt, gaan alle door u opgeslagen instellingen verloren.

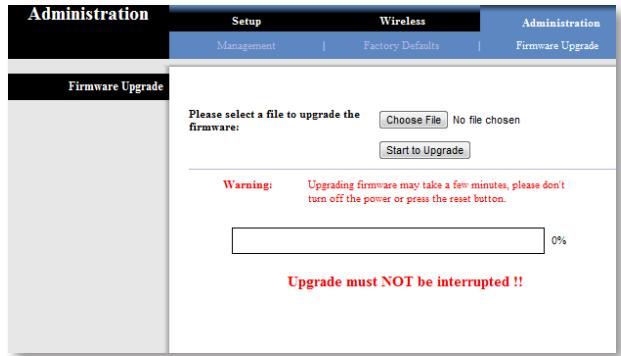

Gebruik dit scherm om een upgrade uit te voeren van de firmware van de mediaconnector. Voer alleen een upgrade van de firmware uit wanneer u problemen ondervindt met de mediaconnector of als de nieuwe firmware een functie heeft die u wilt gebruiken.
Download het firmware-upgradebestand voor de mediaconnector van de Linksys-website, www.linksys.com/support, voordat u een upgrade van de firmware uitvoert.
Please select a file to upgrade the firmware (Selecteer het bestand dat de upgrade voor de firmware bevat) Klik op Browse (Bladeren) en selecteer het upgradebestand voor de firmware. Klik vervolgens op Start to Upgrade (Upgrade starten) en volg de instructies op het scherm.

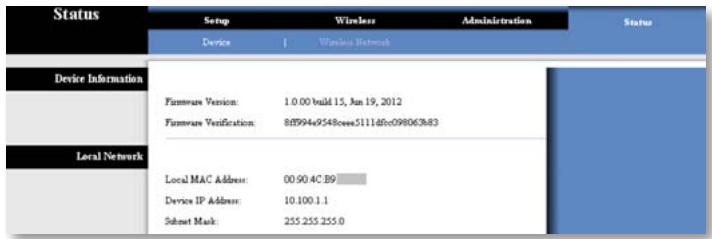

Status > Device (Apparaat)
De huidige status van de mediaconnector wordt weergegeven.
Firmware Version (Firmwareversie) De huidige firmware van de mediaconnector wordt weergegeven.
Local Network (Lokaal netwerk)
Local MAC Address (Lokaal MAC-adres) Dit is het MAC-adres van de mediaconnector zoals dit wordt weergegeven in uw lokale Ethernetnetwerk.
DeviceIP Address (IP-adres apparaat) Dit is het IP-adres van de mediaconnector zoals dit wordt weergegeven in uw lokale Ethernetnetwerk.
Subnet Mask (Subnetmasker) Dit is het subnetmasker dat is geconfigureerd voor uw lokale netwerk.
Hier wordt informatie over uw draadloze netwerk weergegeven.
Link Status (Verbindingsstatus) De status van de verbinding met uw draadloze netwerk wordt weergegeven.
MAC Address (MAC-adres) Het MAC-adres van de mediaconnector, zoals te zien in uw lokale draadloze netwerk, wordt weergegeven.
Network Name (SSID) (Netwerknaam (SSID)) De naam van het draadloze netwerk of SSID wordt weergegeven.
Channel Width (Kanaalbreedte) De kanaalbreedte in MHz die door uw draadloze netwerk wordt gebruikt, wordt weergegeven.
Channel (Kanaal) De kanaalinstelling wordt weergegeven.
Security (Beveiliging) Hier ziet u de beveiligingsmethode van uw draadloze netwerk.
Problemen oplossen
WUMC710
Uw computer of een ander bekabeld Ethernetapparaat kan niet communiceren met de draadloze router.
- Open het browsergebaseerde hulpprogramma van de mediaconnector.
- Controleer in het scherm Basic Wireless Settings (Standaardinstellingen WLAN) of de netwerknaam (SSID) overeenkomt met de naam van uw draadloze netwerk.
- Controleer of de beveiligingsinstellingen (WPA, WPA2 of WEP) overeenkomen met de beveiligingsinstellingen van uw draadloze netwerk.
Het IP-adres van de mediaconnector dient te worden gewijzigd.
Als de mediaconnector is verbonden met een netwerk met een DHCP-server (meestal de netwerkrouter), wijst de DHCP-server een IP-adres toe aan de mediaconnector. Als er geen DHCP-server is, gebruikt de mediaconnector het standaard vaste IP-adres, 10.100.1.1.
Ga als volgt te werk als u wilt dat de mediaconnector altijd een vast IP-adres gebruikt:
- Open het browsergebaseerde hulpprogramma van de mediaconnector.
- Klik op het tabblad Setup (Instellingen), en open vervolgens de pagina Basic Setup (Basisinstellingen).
- In het vervolgkeuzemenu Network Setup (Netwerkinstellingen) selecteert u Static IP (Vast IP-adres).
- Vul de velden StaticIP Address (Vast IP-adres), SubnetMask (Subnetmasker) en Default Gateway (Standaardgateway) in.
- Klik op Save Settings (Instellingen opslaan).
De computer met mediaconnector of een ander bekabeld Ethernetapparaat communiceert niet met een ander draadloos apparaat (zoals een computer of printer).
Controleer het volgende:
- Controleer of het draadloze apparaat zich in hetzelfde draadloze netwerk bevindt als de computer of het andere bekabelde Ethernetapparaat dat is verbonden met de mediaconnector.
- Controleer of dezelfde netwerknaam (SSID) wordt gebruikt voor alle apparaten in het draadloze netwerk.
- Controleer of alle apparaten zich in hetzelfde IP-netwerk bevinden en compatibele IP-adressen gebruiken.
Het browsergebaseerde hulpprogramma accepteert uw wachtwoord niet.
Controleer het volgende:
- Het wachtwoord is hoofdlettergevoelig. Controleer bij het invoeren van het wachtwoord of u hoofdletters moet gebruiken.
- Als u uw wachtwoord bent vergeten, kunt u de fabrieksinstellingen van de mediaconnector herstellen.
Houd de Reset-knop van de mediaconnector ongeveer vijf seconden ingedrukt; het wachtwoord wordt hersteld naar de fabrieksinstelling, admin. Ook alle overige instellingen van de mediaconnector worden naar de fabrieksinstellingen hersteld. (Voor toegang tot het browsergebaseerde hulpprogramma voert u admin in het veld Password (Wachtwoord) in.)
Als u wijzigingen hebt doorgevoerd via het browsergebaseerde hulpprogramma, worden de nieuwe instellingen niet op het scherm weergegeven.
Klik in uw webbrowser op Refresh (Vernieuwen). Als de instellingen niet worden weergegeven, volgt u deze instructies:
- Koppel de netstroomadapter los van de mediaconnector.
- Wacht vijf seconden en sluit de netstroomadapter weer aan op de mediaconnector.
- Klik in uw webbrowser op Refresh (Vernieuwen).
WEB
Raadpleeg de website van Linksys als uw vragen hier niet zijn behandeld: Linksys.com/support
Specifications
WUMC710
| Model | WUMC710 |
| Omschrijving | Draadloze universele mediaconnector (AC) |
| LED's | Voeding, Ethernet, Wi-Fi Protected SetupTM, WLAN, individuele Ethernetverbinding en activiteit |
| Poorten | Gigabit Ethernet (4), Voeding |
| Knoppen | Reset, Wi-Fi Protected Setup |
| Type bekabeling | CAT 5e |
| Antennes | 3 (intern) |
| Antenne-connectortype | N.v.t. |
| Afneembaar (Ja/Nee) | Nee |
| WLAN-beveiliging | WEP, Wi-Fi Protected AccessTM (WPA), Wi-Fi Protected AccessTM 2 (WPA2) |
| Beveiligingssleutelbits | Max. 128-bits versleuteling |
Omgeving
| Afmetingen | 177 x 128 x 68 mm |
| Gewicht | 269 g |
| Certificering | FCC, UL/cUL, ICES-003, RSS210, CE, Wi-Fi (IEEE 802.11n/a), WPA2TM, Wi-Fi Protected Setup, WMM® |
| Voeding | 12 V, 1,5 A |
| Bedrijstemperatuur | 0 tot 40 °C |
| Opslagtemperatuur | -20 tot 60 °C |
| Bedrijfsvochtigheid | 10 tot 80%, niet-condenserend |
| Opslagvochtigheid | 5 tot 90%, niet-condenserend |
Specificaties kunnen zonder kennisgeving worden gewijzigd.
Linksys.com/support
Cisco, het Cisco-logo en Linksys zijn handelsmerken of gedeponeerde handelsmerken van Cisco en/of zijn dochterondernemingen in de Verenigde Staten en bepaalde andere landen. Een volledige lijst met de handelsmerken van Cisco kunt u vinden op www.cisco.com/go/trademarks. Alle andere handelsmerken die in dit document worden genoemd, zijn eigendom van hun respectieve eigenaren.
