GEBRUIKSAANWIJZING KH 2927-2 MULTI-FUNCTION DETECTOR POWERFIX

Gebruik in overeenstemming met bestemming12
Veiligheidsvoorschriften 12
Technische gegevens 14
Apparaatbeschrijving 14
Inhoud van de verpakking 14
Uitpakken 14
Batterijenplaatsen 15
Toepassingsvoorbeelden 15
Opsoren van balken en holle ruimtes 17
Batterij-indicator 18
Automatische uitschakeling 18
Opbergen en reinigen 18
Milieurichtlijnen 18
Garantie en service 19
Importeur 19

MULTIFUNCTIONE DETECTOR KH 2927-2

Lees de gebruiksaanwijzing vór het eerste gebruik aandachtig door en bewaar deze voor toekomstig gebruik.

Als u het apparaat van de hand doet, geef dan ook de gebruiksaanwijizing mee.

Gebruik in overeenstemming met bestemming

De multifunctionele detector is bestemd voor het lokaliseren van metalen of houten balken, metaalobjecten, holle ruimtes en elektrische leidingen. Dit apparaat is alleen bedoeld voor privédoeleinden. Gebruik het apparaat derhalve nicht bedrijsmatig.

Veiligheidsvoorschriften

LetseIgevaar!

• Gebruik het apparaat Niet opplaaten waar brandevaar of explosiegevaar bestaat, zoals bijvoorbeeld in de buurt van brandbare vloeistoffen of gassen.
• Dit apparaat is nicht bedoeld voor gebruik door Personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of met gebrek aan

ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een voor hun veiligheid verantwoordelijke person of van die persoon aanwijzingen krijgen voor het gebruik van het apparaat.

• Bij kinderen is supervisie noodzakelijk om ervoor te zorgen dat ze Niet met het apparaat spelen.

Waarschuwing voor schade aan het apparaat!

• Stel het apparaat Niet bloot aan regen. Gebruik het apparaat Niet in een vochtige ofatie omgeving.
• Gebruik het apparaat Niet om wisselspanning in blootlig gende resp. Niet geisoleerde leidingen op te sporen.
• Gebruik het apparaat Niet als verwangting voor een voltmeter.

Aanwijzingen voor het opsporen van objecten

Het apparaat herkent nicht altiijd alle metaalobjecten, holle ruimtes en leidingen. De volgende omstandigheden können onnauwkeurige resultaten verroorzaken:

zeer dikke wanden

zwakkebatterijen

diepliggende leidingen of metaalobjecten

afgeschermde kabels

dikke wanden met dunne buizen of leidingen

wandendiebekleedzimmetmetaal

zeer vochtige omstandigheden

• Met dit apparaat hunnen geen leidingen worden opgespoord in stroomkringen,

die van de netspanning zijn geisoleerd.

waardoor gelsekstroom stroomt.

die worden gebruikt voor computer of telecommunicatie systemen.

• Er worden geen enkele aansprakelijkheid aanvaard voor beschadigingen aan het apparaat door manipulative en bij het Niet in zich nemen van de veiligheidsvoorschriften.

Omgang met batterijen

Explosiegevaar!

Gooi geen batterijen in het vuur. Laad batterijen Niet opnieuw op.

• Nooit de batterijen openen en batterijen nooit solderen of lessen. De batterijen nooit kortsluiten. Er bestaat risico van explosie en letselgevaar!
• Wonneer u het apparaat langere tijd Niet gebruikt, verwijdert u de batterij, anders kan er batterijzuur lekken.
• Als de batterij lekt, moet u veiligheishandschoenen aantrekken om gevaar door inbijtend zuur te vermijden.

Reinig het batterijvak en de contacten van de batterijen met een droge doek.

• Vervang de batterij altijd door hetzelfde type batterij.
• Houd batterijen uit de buurt van kinderen.

Kinderen können batterijen in de mond stoppen en inslikken.

Mocht een batterij zich ingeslikt, ga dan meteen maar een dokter.

Technische gegevens

Opsponen van:

balken, metaal, holre ruimtes,

stroomleidingen

Voeding:

9V blokBatterij, 6LR61

Detectediepte voor balken:

19 mm +/ 3 mm

Detectediepte voor metaal:

30mm + / 13mm

Detectediepte voor holle ruimtes:

38 mm +/5mm

Detectediepte voor stroomleidingen:

50 mm /geen opgave

Apparaatbeschrijving

1 Meetkop met middelijnmarkering
2 Display
Functieschakelaar
4 Batterijvak
5 Toets AAN/UIT
6 Toets PUSH

Inhoud van de verpakking

• Multidetector
  9V blokBatterij
• Handleiding

Uitpakken

Haal de multidetector uit de verpakking.

Verwijder alle transportbeveiligingen en verpakkingsmaterialen.

Batterijenplaatsen

1. Open het batterijvak 4 aan de achterkant van de multidetector.
2. Steek de 9V blokbatterij op de contactpunter. Let op de juiste polariteit ("+"op "+"en " " op ")
3. Druk de 9V blokbatterij in het batterijvak 4.

Let op:

Zorg dat de kabels nicht bekneld raken.

Dat leidt tot onherstelbare schade aan het apparaat.

1. Sluit het batterijvak 4. Het batterijvakdeksel moet hoortaar vastklikken.

Toepassingsvoorbeelden

Aanwijzingen:

• In de toepassingsvoorbeelden worden het apparaat horizontaal ten opzichte van de wand weergegeven. U kunt het apparaatECHTER ook loodrecht op de wand gebruiken!
• Test het apparaat voor gebruik door het een bekende balk resp. holle ruimte te latent detecteren.
• Raadpleeg in geval van twijfel althijd een gekwalificeerde aannemer.

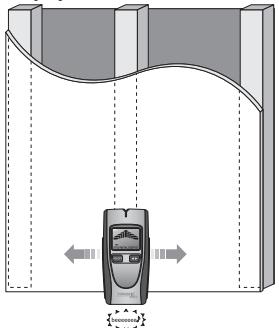

Balken opsporen - STUD

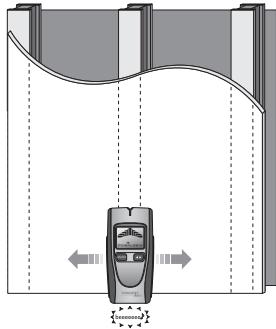

Metaalobjecten opsporen - METAL

Holle ruimtes opsporen - DEEP

Stroomleidingen opsporen - AC

Let op!

Voordat u een gat in de wand boort, dient u zich ervan te verzekeren, dat er geen wisselstroomgeleidende leiding onder het oppervlak zit. Voer waarom na het opsporen van metaal altiijd ook een Zoekactie maar stroomleidingen UIT!

①Aanwijzingen:

Om door de detector te worden waargenomen, moet een stroomleiding ook stroom geleiden. Als u bijv. het verloop van een leiding van de lichtschakelaar maar de lamp wilt volgen, schakelt u de lamp in.

1. Druk op de toets AAN/UIT 5 om het apparaat aan te zieten.
2. Druk herhaaldelijk op de functieschakelaar 3, tot op het display 2 een pijl staat boven een van de volgende detectie objecten:

STUD (balken opsporen)

METAL (metaobjecten opsporen)

DEEP (holle ruimtes opsporen)

AC (stroomleidingen opsporen)

1. Houd de detector met de onderkant plat op het te onderzoeken vlak en houd de toets PUSH 6 ingedrukt (er klinken meerdere korte geluidssignalen).
2. Schuif de detector nu in besoin stand langzaam over dewand.
3. Als het betreffende object zich in de buurt van de meetkop ① bevindt, verschijnen er eerst enkele en daarna meerdere balkjes op het display ②.

Hoe dichter de meetkop ① zich bij het object bevindt, hoe meer balkjes er op het display ② verschijnen.

• Wonneer er een ononderbroken geluidssignaal klinkt, bevindt het object zich direct onder de meetkop 1 van de detector. Daarnaast verschijnt er een pijl op het display 2.

• Beweeg de detector nu verder over het vlak, tot het aantal balkjes wee afneemt en het geluidssignaal verdwijnt, om zo de exacte positie en toestand van het object vast te stellen.

Batterij-indicator

Op het display ② verschijt een batterijsymbool wonneer de batterij bijna leeg is. Vervang de batterij zo snel möglichk (zie hoofdstuk "Batterijplaatsen"). Anders zijn de meetresultaten nicht correct.

Automatische uitschakeling

Als er ca. 60 seconden lang nicht op een toets worden gedrukt, schakelt het apparaat zichzelf automatisch uit.

Opbergen en reinigen

Berg het apparaat op een droge en vorstvrije plaat op.
- Als u het apparaat gedurende langere tijd Niet gebruikt, haal dan de batterijen uit het batterijvak.
- Reinig het apparaat met een droge, zachte doeck.
- Gebruik geen chemische ofschurende schoonmaak middelen.Ukunt hierdoor de behuizing van het apparaat beschadigen.

Milieurrichtlijnen

Deponeer het apparaat in geen geval bij het normale huisvuil. Dit product is onderworpen aan de Europese richtlijn 2002/96/EC.

Voer het toestel af via een erkend afvalverwerkingsbedrijf of via uw gemeentereiniging.

Neem de momenteel geldende voorschriften in acht.

Neem in geval van twijfel contact op met de gemeentelijke reinigingsdienst.

Batterijen/accu's afvoeren

Batterijen/accu's mogen Niet met het huishoudelijke afval worden afgevoerd. Ledere verbruiker is wettelijkke verplicht om batterijen of accu's af te gezven bij een inzamelpunt van de gemeente of wijk of in een winkel.

Deze verplichting heeft tot doel batterijen/accu's tot afval te{kunnenverwerken op een manier die het milieu ontlast. Lever batterijen/accu's uitsluiten in ontladen toestand in.

Voer alle verpakkingsmaterial op een milieuvriendelijke manier af.

Garantie en service

U heeft op dit apparaat 3aar garantie vanaf de aan koopdatum. Het apparaat is met de grootst möglichke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar a.u.b.de kassabon als aannoop bewijs. Als u aanspraak wilt make np garantie, neem dan a.u.b. Telefonisch contact op met uw servicefilial. Alleen op die manier is een kostenloze verzending van uw product gegarandeerd.

De garantie geldt alleen voor materiaal of fabricagefou ten,ECHTERNietvoor transportschade,ofvoor onderdelen die aan slijtage onderhevig+zijn,ofvoor beschadigingen aan breekbare delen,bijv. schakelaars of accu's.Het product isuitsuiitend bestemd voor privé gebruik en Niet voor bedrijsmatige doeleinden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons geautoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijk rechten worden door deze garantie Niet beperkt.

De garantieperiode worden nicht verlangd door de aanspra kelijkheid. Dit geldt eveneens voor verrangen en gerepa reerde onderdelen. Schade en gebreken die möglichke reeds bij de aankoop aanwezig zijn,要去en direct na het uitpakken worden gemeld, uiterlijk darüber twee dagen na de dag van aankoop. Na verzstriken van de garantieperi ode要去en alle voorkomende reparations vergoed worden.

Kompernass Service Netherland

Tel.: [phone]

e mail: [e-mail]

BE Kompernass Service Belgium

Tel.: [phone]

e mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D 44867 BOCHUM (GERMANY)

www.kompernass.com
