GEBRUIKSAANWIJZING CA20 PLANTRONICS

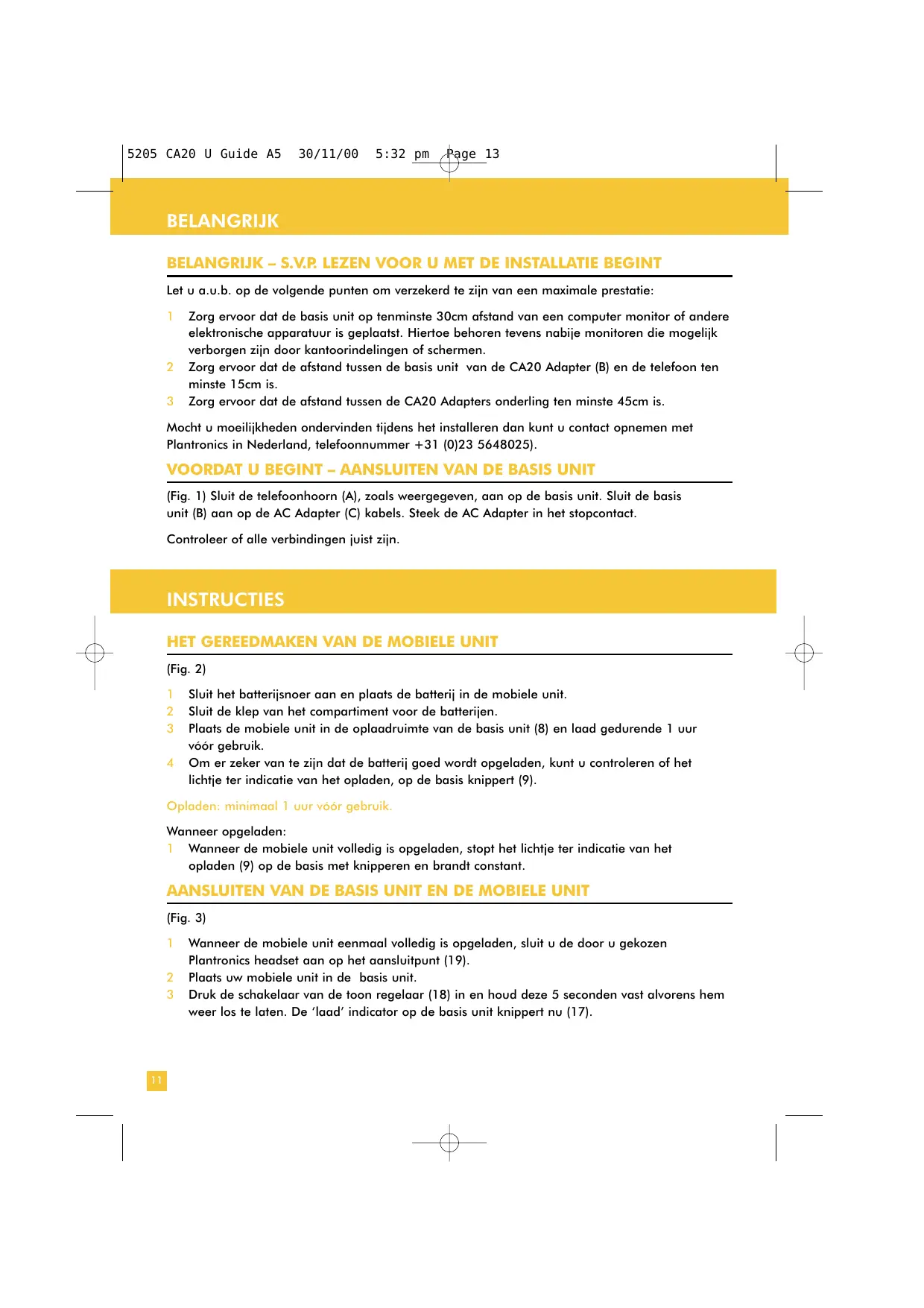

5205 CA20 U Guide A5 30/11/00 5:32 pm Page 13 BELANGRIJK BELANGRIJK – S.V.P. LEZEN VOOR U MET DE INSTALLATIE BEGINT Let u a.u.b. op de volgende punten om verzekerd te zijn van een maximale prestatie:

Zorg ervoor dat de basis unit op tenminste 30cm afstand van een computer monitor of andere elektronische apparatuur is geplaatst. Hiertoe behoren tevens nabije monitoren die mogelijk verborgen zijn door kantoorindelingen of schermen. Zorg ervoor dat de afstand tussen de basis unit van de CA20 Adapter (B) en de telefoon ten minste 15cm is. Zorg ervoor dat de afstand tussen de CA20 Adapters onderling ten minste 45cm is. Mocht u moeilijkheden ondervinden tijdens het installeren dan kunt u contact opnemen met Plantronics in Nederland, telefoonnummer +31 (0)23 5648025). VOORDAT U BEGINT – AANSLUITEN VAN DE BASIS UNIT (Fig. 1) Sluit de telefoonhoorn (A), zoals weergegeven, aan op de basis unit. Sluit de basis unit (B) aan op de AC Adapter (C) kabels. Steek de AC Adapter in het stopcontact. Controleer of alle verbindingen juist zijn. INSTRUCTIES

Sluit het batterijsnoer aan en plaats de batterij in de mobiele unit. Sluit de klep van het compartiment voor de batterijen. Plaats de mobiele unit in de oplaadruimte van de basis unit (8) en laad gedurende 1 uur vóór gebruik. Om er zeker van te zijn dat de batterij goed wordt opgeladen, kunt u controleren of het lichtje ter indicatie van het opladen, op de basis knippert (9). Opladen: minimaal 1 uur vóór gebruik. Wanneer opgeladen: 1 Wanneer de mobiele unit volledig is opgeladen, stopt het lichtje ter indicatie van het opladen (9) op de basis met knipperen en brandt constant. AANSLUITEN VAN DE BASIS UNIT EN DE MOBIELE UNIT (Fig. 3)

Wanneer de mobiele unit eenmaal volledig is opgeladen, sluit u de door u gekozen Plantronics headset aan op het aansluitpunt (19). Plaats uw mobiele unit in de basis unit. Druk de schakelaar van de toon regelaar (18) in en houd deze 5 seconden vast alvorens hem weer los te laten. De ‘laad’ indicator op de basis unit knippert nu (17). 5205 CA20 U Guide A5 30/11/00 5:32 pm Page 14 INSTRUCTIES

Druk op de 'mute' schakelaar op de mobiele unit (15) en houd deze 5 seconden ingedrukt voor u hem weer loslaat. Indien de verbinding tussen de mobiele unit en de basis unit succesvol tot stand is gebracht, zullen de ‘laad’ indicatoren op de mobiele unit (17) en op de basis unit (17) binnen 60 seconden oplichten. De indicator zal knipperen op de mobiele unit (17) en constant zijn op de basis unit (17). U wordt verzocht het proces te herhalen indien de indicatoren niet op deze wijze werken AANPASSEN VAN DE BASIS UNIT AAN DE TELEFOON Bij levering van de CA20 Adapter zijn de compatibiliteits-schakelaars dusdanig ingesteld dat zij funktioneren bij 90% van alle telefoons. Mocht u echter, wanneer u de telefoonhoorn opneemt, geen kiestoon horen, neemt u dan s.v.p. de volgende stappen:

Zet compatibiliteits-schakelaar 1 op stand A en compatibiliteits-schakelaar 2 op stand 1 (20). Neem de hoorn van de haak en luister of u een kiestoon hoort. Indien er geen kiestoon is, herhaalt u de stappen die hieronder beschreven staan en die betrekking hebben op de volgende schakelaar-instellingen: Schakelaar 1

Een van deze configuraties zal u een kiestoon geven. Indien u na het volgen van deze stappen nog steeds problemen ondervindt, kunt u contact opnemen met het dichtstbijzijnde kantoor van Plantronics (zie achterkant van de gebruiksaanwijzing voor meer details).

INSTELLEN VAN HET VOLUME

(Fig. 4) Voor het instellen van de microfoon en het vinden van het juiste volume niveau, zult u hulp nodig hebben van een collega.

De volume-instelling van de microfoon bepaalt hoe hard of hoe zacht uw stem wordt gehoord door de mensen aan de andere kant van de lijn. Zet uw headset op en controleer of de headset/telefoonhoorn schakelaar (11) op headset-gebruik staat ingesteld. Bel een collega. Door gebruik te maken van de volume-instelling van de microfoon (12) kunt u de geluidssterkte aanpassen totdat uw collega zegt dat het ideale geluidsniveau is bereikt. De volumeregeling (14) maakt het mogelijk het volume van de stem van degene met wie u belt te veranderen. Om het volume te veranderen draait u aan de volume knop op de mobiele unit totdat het gewenste niveau is bereikt. Het is bovendien van belang dat u zich ervan verzekert dat het volume op uw telefoon op dusdanige wijze is ingesteld dat een harmonieuze samenwerking met uw CA20 Adapter mogelijk is. Ga na of het volume van de telefoon op de middenstand staat ingesteld.

HET GEBRUIK VAN DE CA20 ADAPTER

‘Mute’ Schakelaar (Fig. 5) 1 Druk op de 'mute' schakelaar (15) om te voorkomen dat bellers u horen (u kunt hen nog wel steeds horen). Wanneer de 'mute' schakelaar is ingedrukt hoort u, door de headset, een pieptoon en de ‘mute’ indicator (16) op de mobiele unit licht op. Druk nogmaals op de 'mute' schakelaar om de aansluiting te herstellen.

5205 CA20 U Guide A5 30/11/00 5:32 pm Page 15 INSTRUCTIES Toon regulaar ontvangst (Fig. 6) 1 Er is een keuze uit 3 instellingen voor de ontvangst-toon. Deze kunnen geselecteerd worden door de schakelaar van de toon regelaar (18) te gebruiken. De standaardinstelling bij aansluiting is ‘normaal’. Door op de schakelaar voor toon regeling te drukken zal de basinstelling veranderen. Wanneer u opnieuw op de schakelaar drukt zal de ontvangst-toon hoger worden. Een derde druk op de knop brengt u terug bij de ‘normaal’ instelling. Headset/Telefoonhoorn Schakelaar (Fig. 7) 1 Door het indrukken van de headset / telefoonhoorn schakelaar kunt u op eenvoudige wijze schakelen tussen het gebruik van de headset en van de telefoonhoorn (11). Buiten Bereik Waarschuwing (Fig. 8) Het is aan te raden om binnen het DECT bereik te blijven wanneer u de CA20 Adapter gebruikt. Nadert u evenwel de grens van het DECT bereik dan wordt het volgende aangegeven:

De buiten bereik waarschuwing laat u weten dat u op het punt staat de grens, waarbinnen het produkt bruikbaar is, te overschrijden. Wanneer u de grens nadert, zullen er, in de headset, 3 korte waarschuwingssignalen te horen zijn. Bent u eenmaal buiten het bereik, zult u elke 5 seconden een korte pieptoon horen en de Gereed/On-Line aanduidingen op de basis units (17) en op de mobiele units (17) zullen worden uitgeschakeld. Alle gesprekken die gaande zijn zullen automatisch in de wacht worden gezet. Wanneer u weer terug komt binnen het bereik zullen de waarschuwingstonen ophouden en de Gereed/On-Line indicatoren zullen oplichten. Als u bezig was met een telefoongesprek zal dit kunnen worden hervat. Indicator Voor Minimale Batterijlading (Fig. 9) Waarschuwingstonen in de headset geven op de volgende wijzen aan dat de batterij lading minimaal is:

U hebt nog ongeveer 15 minuten spreektijd te goed. 2 korte pieptonen worden om de 30 seconden herhaald. U hebt nog 5 minuten spreektijd te goed. 2 korte pieptonen worden om de 20 seconden herhaald. Er is nog 1 minuut spreektijd beschikbaar. Aanhoudende snelle opvolging van pieptonen. Batterij Opladen Wanneer u één van deze aanwijzingen hebt gehoord, moet u de mobiele unit opnieuw laden door deze te plaatsen in de basis unit. De indicator van de batterij-oplader (9) zal knipperen. Wanneer de batterij eenmaal volledig is opgeladen, zal de indicator van de batterij-oplader (9) constant verlicht zijn. GEBRUIK VAN HEADSET TIJDENS HET OPLADEN VAN DE BATTERIJ U kunt gebruik blijven maken van de headset terwijl de batterij van de mobiele unit wordt opgeladen. Vervangen Van De Batterij De mobiele unit gebruikt nikkel hydride oplaadbare batterijen. Nadat de batterijen meerdere malen opnieuw zijn geladen, kan het zijn dat de prestatie vermindert en u, zelfs nadat de batterij volledig is opgeladen, aanmerkelijk minder spreektijd heeft. Als dit gebeurt, is de batterij van de mobiele unit toe aan vervanging door een Plantronics batterij, produktnummer 34592-01. Verwijder – met gebruik van het speciale gereedschap – het klepje van het batterij compartiment van de mobiele unit. Gooi een oude batterij op een veilige manier weg, volgens de lokale reglementen. Gooi batterijen nooit in het vuur. Raadpleeg de gids voor Reserveonderdelen en Accessoires voor meer details.

5205 CA20 U Guide A5 30/11/00 5:32 pm Page 16 RICHTLIJNEN VOOR HET OPLOSSEN VAN MOGELIJKE PROBLEMEN PROBLEEM U ondervindt moeilijkheden tijdens de aansluiting van de apparatuur Mogelijke oorzaak Oplossing Incorrecte aansluiting Controleer of de mobiele unit niet bij een andere basis unit geregistreerd staat door de batterij te vervangen en door de AC Adapter stekker van de basis unit in-en uit te schakelen. PROBLEEM U kunt horen noch gehoord worden Headset/Telefoonhoorn Schakelaar niet ingeschakeld Druk op de headset/telefoonhoorn schakelaar zodat de gekleurde balk boven de schakelaar zichtbaar wordt. Geen stroom Controleer of: – de AC Adapter is aangesloten op de basis unit – de AC Adapter zich in het stopcontact bevindt – de stroom indicator op de basis unit verlicht is CA20 Adapter is niet goed aangesloten Controleer of: – de headset correct is aangesloten op het aansluitpunt voor de headset (19) van de mobiele unit – de telefoon is aangesloten op het aansluitpunt voor de telefoon van de basis unit – de telefoonhoorn is aangesloten op het aansluitpunt voor de telfoonhoorn (1) van de basis unit Onjuiste configuratie van de schakelaar instellingen voor uw telefoon Probeer een andere configuratie van de schakelaar instellingen (20) op de basis unit. Buiten bereik Luister of u waarschuwingssignalen hoort. Loop terug naar het bereik. Batterij van de leeg Laad de batterij op door de mobiele mobiele unit is unit in de batterij-oplader (8) te plaatsen. Headset is niet compatibel met de mobiele unit Neem contact op met uw leverancier om te controleren of uw headset compatibel is. PROBLEEM Anderen kunnen u niet horen ‘mute’ is ingedrukt Druk op de 'mute' schakelaar (15) op de mobiele unit. De ‘mute’ indicator (16) zou vervolgens uit moeten gaan. Volume-instelling van te laag Verander de volume-instelling van de de microfoon is microfoon (12) op de basis unit. Configuratie schakelaar is voor Probeer een andere configuratie van de schakelaar uw telefoon niet juist ingesteld instellingen op de basis unit.

5205 CA20 U Guide A5 30/11/00 5:32 pm Page 17 RICHTLIJNEN VOOR HET OPLOSSEN VAN MOGELIJKE PROBLEMEN PROBLEEM U kunt de anderen niet horen Mogelijke oorzaak Oplossing Ontvangstvolume te laag Verander het volume (14) op de mobiele unit. Configuratie schakelaar is voor Probeer een andere configuratie van de schakelaar uw telefoon niet juist ingesteld instellingen op de basis unit. PROBLEEM Storing binnenkomende gesprekken Ontvangst-volume te hoog op telefoon Als uw telefoon een volume-regeling heeft, verminder dan het volume totdat de storing verdwijnt. PROBLEEM U hoort teveel achtergrondgeluiden Volume-instelling van de microfoon is te hoog Verander de volume-instelling van de microfoon op de basis unit. PROBLEEM Het lichtje van de batterij-oplader is niet verlicht wanneer de mobiele unit zich in de oplaadruimte bevindt , of de mobiele unit werkt niet na verwijdering van batterij uit de basis unit. De mobiele unit is niet juist teruggeplaatst in de basis unit. Controleer of de mobiele unit op juiste wijze in de basis unit is geplaatst. Het lampje dat aangeeft dat de batterij wordt opgeladen zal beginnen te knipperen. PROBLEEM De spreektijd is, zelfs na volledige oplading van de batterij, significant verminderd. Gebruiksduur van batterij is bijna voorbij Plaats een nieuwe batterij (Plantronics produktnummer 34592-01). Wanneer u, na het lezen van de richtlijnen voor het oplossen van mogelijke problemen, nog steeds moeilijkheden ondervindt, neem dan contact op Plantronics in Nederland: +31 (0)23 5648025.

Met de door Plantronics aangeboden accessoires kan de funktionaliteit van de CA20 Adapter worden uitgebreid.

Schakelaar voor Telefoonhoorn On-line Indicator

• aanvullend verkrijgbaar GARANTIE GARANTIE Plantronics hanteert voor de goede staat van de apparatuur, met het oog op fabricage-en materiaalfouten, een garantieperiode van 2 jaar (kassabon bewaren s.v.p.). Mocht u problemen ondervinden met de apparatuur, neem dan contact op met uw Plantronics leverancier. Waarschuwingen

Het product is alleen geschikt voor gebruik binnenshuis.

Het stopcontact voor de AC Adapter moet zich in de buurt van de basis unit bevinden en dient makkelijk toegankelijk te zijn.

Gebruik slechts de geleverde klasse 2 AC Adapter (Plantronics produktnummer 34659-02).

Controleer of het voltage en de frequentie die staan aangegeven op de AC Adapter corresponderen met de lokale, door u te gebruiken, stroomtoevoer.

De openingen aan de achterkant van de basis unit dienen ter ventilatie en mogen op geen enkele manier geblokkeerd, versperd of bedekt worden.

Duw geen objecten door de ventilatie openingen van de basis unit.

Mors geen vloeibare stoffen op het product.

Dompel het produkt niet onder in vloeibare stof van wel type dan ook.

Doe voorzichtig wanneer u de mobiele unit hanteert en veroorzaak geen kortsluiting door de metalen kontaktoppervlakten (op de plastic hoes) in aanraking te brengen met elektrisch geleidende materialen als ringen, armbanden, sleutels enz. 10 Laad de batterij van de (mobiele unit alleen op in overeenstemming met de instructies van deze handleiding. 11 Om het risico van een elektrische schok te verminderen dient u dit produkt niet zelf uit elkaar te halen. 12 Houd alle snoeren en kabels van het produkt, uit de buurt van in bedrijf zijnde machines. Tips voor Onderhoud

Voor het reinigen dient u de verbinding tussen het apparaat en de telefoon, evenals de verbinding tussen de AC Adapter en het hoofdnet, te verbreken.

Maak het apparaat schoon met een vochtige (geen natte) doek.

Gebruik geen oplosmiddelen of andere schoonmaakmiddelen.
