GEBRUIKSAANWIJZING SCRUBTEC 743 NILFISK

NL Nederlands (62-91)

RU Pycckn (92-121)

Dit boek bevat belangrijke informatatie over het gebruik en de veilige bediening van deze machine. Wanner u nalaat om dit boek te lezen voordat u uw Nllfisk ALTO machine gebruikt of service- of onderhoudsprocedures probeertuit te voeren, kan dat persoonlijk letsel voor uzelf of andere medewerkers en schade aan de machine of andere eigendommen tot gevolg hebben. U要去 opgeleid zijn voor de bediening van deze machine, voordat u deze mag gebruiken. Wanner uw medewerkers geen Engels hunnen lezen, moet u deze handleiding aan hen latent uitleggen, voordat u hen deze machine maar bedieren.

Stuur aanvragen voor nieuwe exemplarenaar:ALTO,2100 Highway 265,Springdale,Arkansas72764.

Veiligheidsinstructies voor de bediening 63

Introductie van Machine 64

Machinespecificities 65

Procedures voor transport 67

Pictogrammen op de Scrubtec 743 en 751 69

Bedieningspaneel van de machine 71

Bedieningsorganen en functies 73

Machine klaarmaken voor gebruik 74

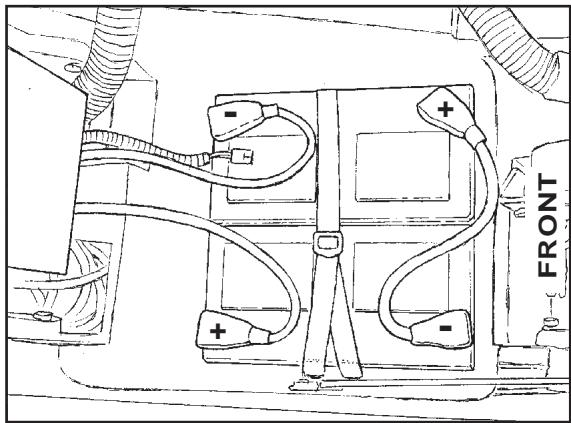

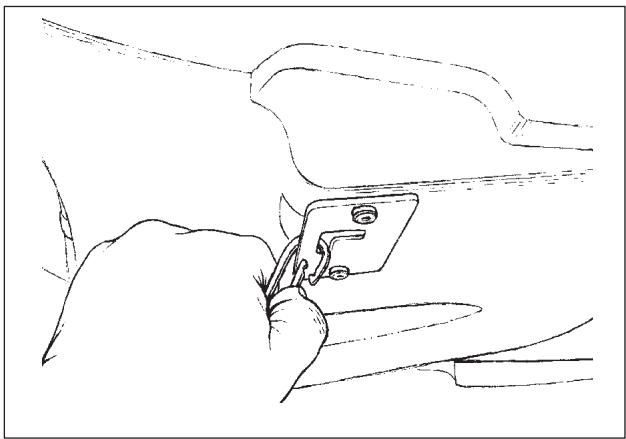

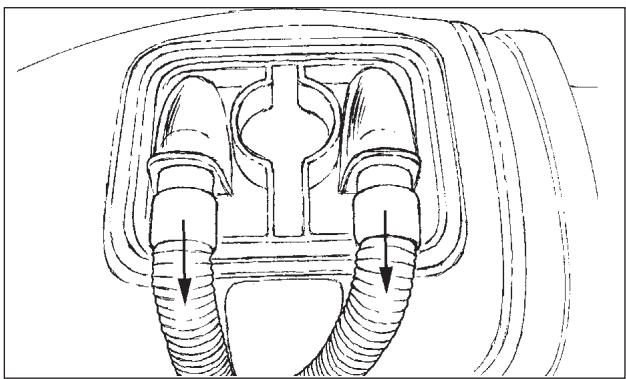

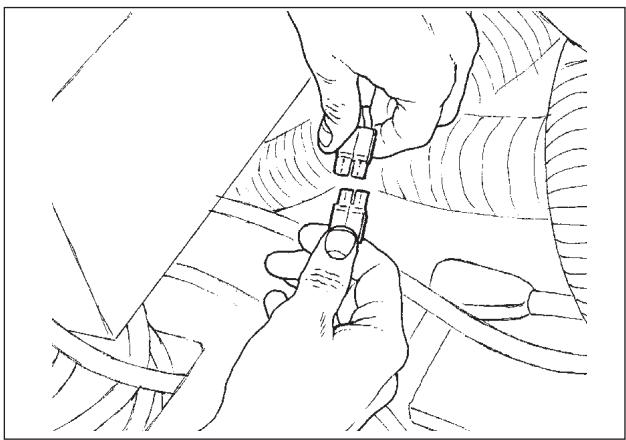

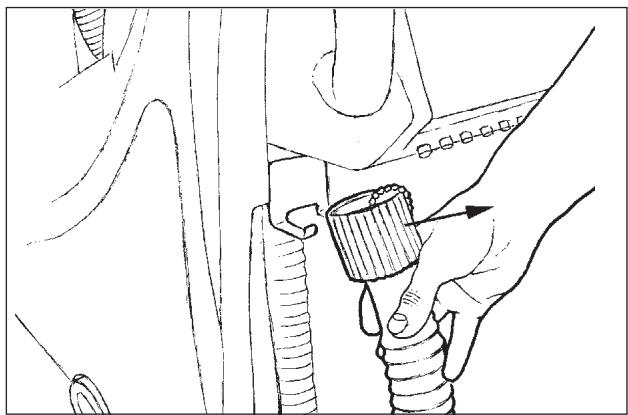

Installeren van de batterijen 74

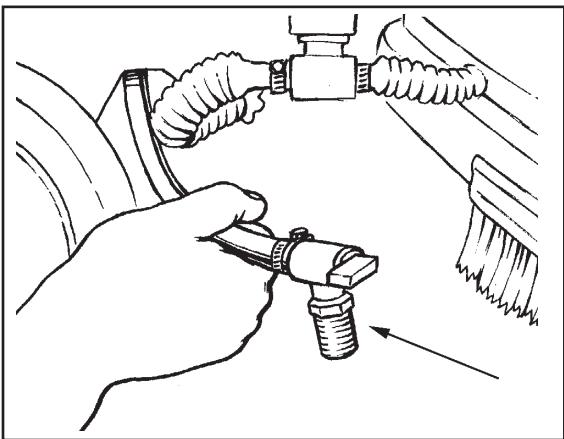

Onderhoud van de batterijen 76

Opladen van de batterijen 77

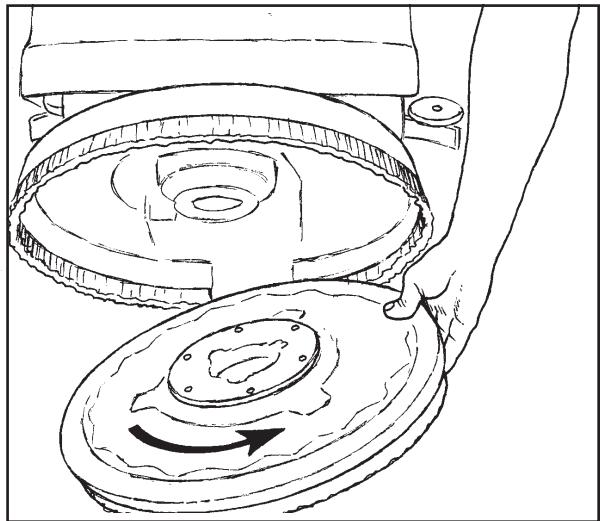

Het installeren van de Rotary-borstel of padaandrijver 78

Het verwijderen van de Rotary-borstel of padaandrijver 79

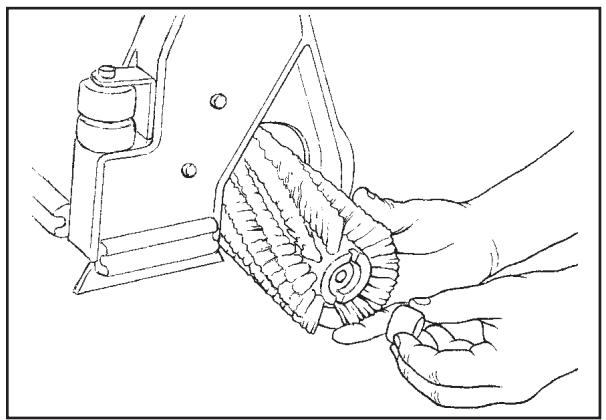

Het verrangen of draaien van cilindrische borstels 79

Bediening Van De Machine 80

Bediening van de zuigmond 80

Vullen van de schoonwatertank 80

Bediening van de machine 80

Reinigen van vloeren 81

Onderhoud 82

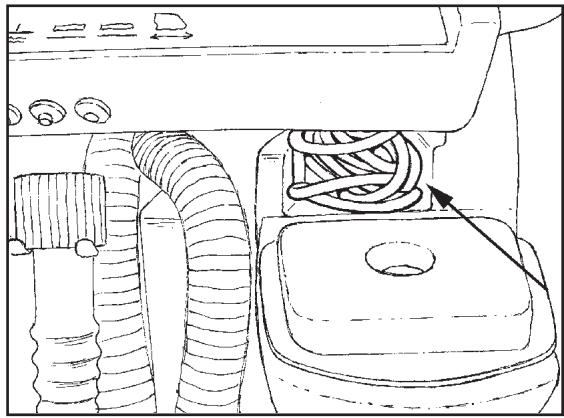

Procedures voordat u met de onderhoudswerkzaamheden begint 82

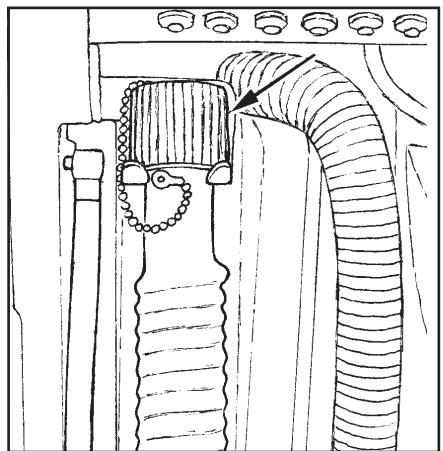

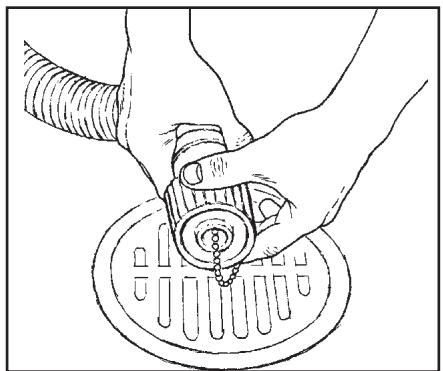

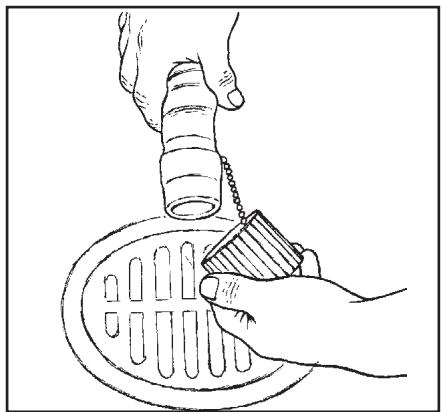

Procedures na afloop van de onderhoudswerkzaamheden 83

Wekelijksuit te voeren werkzaamheden 84

Onderhoud van de zuigmond 86

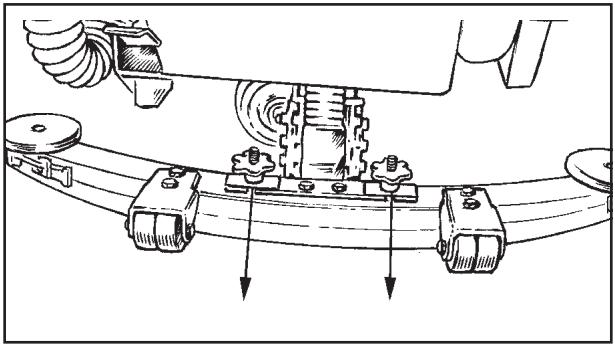

Afstellen van de zuigmond 86

Accessories 87

Storingen opsporen en verhelpen 88

Netherlands Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

Dit merkteken op het product of het bijbehorende informatiematerialiaal duidt erop dat het Niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zich gebruiksduur. Om mogelijk schade aan het milieu of de menselijke gezondheid door oncecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zDat het duurzame hergebruik van materiaaalbronnen worden bevorderd.

Huishoudelijke gebruikers要去en contact opnemen met de winkkel waar ze dit product heb ben gekocht of met de gemeente waar ze wenen om te vernemen waar en hoe ze dit product milieuvriendelijk kannen lately recyclen.

Zakelijke gebruikers要去 contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet zich worden gemengd met onderbedrijsfalvooor verwijdering.

VEILIGHEIDSINSTRUCTIES VOOR DE BEDIENING

GEVAAR:

Het Niet lezen van de opmerkingen waar GEVAAR voor staat kan leiden tot ernstig lichamelijk letsel of tot een dodelijk onceval. Lees alle Gevaarsomschrijvingen die u vindt in de bedieningshandleiding en op de machine en volg deze op.

WAARSCHUWING: Het Niet lezen van de opmerkingen waar WAARSCHUWING voor staat kan leiden tot lichamelijk letsel bij uzelf en anderen. Eveneens kan hierdoor schade aan goederen ontstaan. Lees alle Gevaarsomschrijvingen die u vindt in de bedieningshandleiding en op de machine en volg deze op.

LETOP:

Het Niet lezen van de opmerkingen waar LET OP voor staat kan leiden tot schade aan de machine of andere goederen. Lees alle Voorzorgsmaatregelen die u vindt in de bedieningshandleiding en op de machine en volg deze op.

GEVAAR:

Het Niet lezen van de gebruikershandleiding voordat u de machine bedient of onderhoudswerkzaamheden aan de machine verricht, kan leiden tot persoonlijk letsel bij uzelf of andere. Eveneens kan hierdoor schade aan de machine of andere goederen ontstaan. Voordat u deze machine gaat gebruiken moet ubekend+zijn met het gebruik ervan. Als uw bediener(s) deze handleiding Niet kan (kunnen) lezen, dient u deze volledig te laten verklaren alvorens het apparaat te gebruiken.

GEVAAR:

De bediening van een machine die nicht volledig is gemonteerd kan leiden tot lichamelijk letsel of schade aan goederen. U mag deze machine Niet bedieren alvorens deze geheel in elkaar is gezet. Voordat de machine in gebruik worden genomen要去 deze zorgvuldig worden geinspecteerd.

GEVAAR:

Machines können een explosie veroorzaken wanner deze nabij brandbare materialen en dampen worden bediend. Gebruik deze machine Niet met of nabij brandstoffen, graanstof, oplos- en verdunningsmiddelen of andere brandbare materialen. Deze machine is Niet geschikt voor het opnemen van stoffen, die kuren ontbranden, ontploffen of andere gezaven+knen opleveren. Gebruik uitsluitend in de handel verkrijgbare reinigingswas voor vloeren, bedoeld voor machinale verwerking.

GEVAAR:

Bij batterijen (loodzwavelzuraccu's) komen gassen vrij die een explosie konnenveroorzaken. Houd vonden en vlammen verwijderd van batterijen. Rook nicht in de nabijheid van de machine. Laad de batterijen alleen op in een goed geventileerde ruimte. Controller of de plug van de AC-oplader uit het stopcontact is getrokken en is opgeruimd voordat u de machine bedient.

GEVAAR:

Werken met batterijen kan gevaarlijk zijn. Wanneer u nabij batterijen werkt is het raadzaam beschermingsmiddelen te gebruiken, Zoals beschermende kleding en een veiligheidsbril. Draag geen sieraden. Plaats geen gereedschap of andere metalen voorwerpen op de polen of de bovenkant van de batterijen.

GEVAAR:

Gebruik van een batterijlader met een beschadigd snoer kan tot elektrocutie leiden. Gebruik de batterijlader Niet als het snoer beschadigd is.

WAARSCHUWING: Als u deze machine bedient vanaf een andere positie danchyter de machine kan dit leiden tot lichamelijk letsel of schade. Sta of loop altijd achter de machine als u deze bedient.

WAARSCHUWING: Deze machine is zwaar. Vraag ikemand u te helpen voordat u probeert de machine te vervoeren of te verplaatsen. Twee personen zijn nodig om de machine op een oprit of een helling te verplaatsen. Verplaats de machine altijd langzaam. Draai de machine Niet op een helling. Gebruik het apparaat Niet op oppervlakken met een grotere hellingshoek dan die op het apparaat is vermeld. Lees het gedeelte "Transportprocedures" in dit handboek alvorens het apparaat te vervoeren, sondern een Niet vastgebonden apparaat kan omvallen.

WAARSCHUWING: Het apparaat kan omvallen en letsel of schade veroorzaken wanner u het over de rand van een trap of laadplatform beweegt. Zet de machine alleen stil en LAST deze alleen staan op een vlakke ondergrond. Draai, op L-modellen de sleutelschakelaar maar "UIT" en verwijder de sleutel.

WAARSCHUWING: Onderhoud en reparations die worden uitgevoerd door ongeauthoriseerd personeel kuren leiden tot beschadigingen of verwondingen. Onderhoud en reparations dienen alleen uitgevoerd te worden door geauthoriseerd personeel.

WAARSCHUWING: Aanpassingen aan of wijzigingen van deze machine kuren leiden tot schade aan de machine of letsel bij de bediener of omstanders. Door het aanbrengen van Niet door de fabrikant goedgekeurde aanpassingen of wijzigingen verralt elke garantie en aansprakelijkheid.

WAARSCHUWING: In elektrische onderdelen van deze machine kan kortsluiting optreden als deze aan water of vocht worden blootgesteld. Houd de elektrische onderdelen van de machine droog. Wrijf de machine na gebruik telkens goed droog. Dit apparaat is uitsluitend geschikt voor gebruik in een droge omgeving en mag Niet buiten in een vochtige omgeving worden gebruikt of opgeborgen.

WAARSCHUWING: Het bedieren van een machine zonder alle aanwijzingen en instructies in acht te nemen kan letsel of schade veroorzaken. Lees alle aanwijzingen op de machine voordat u deze gaat bedieren. Zorg ervoor dat alle stickers en plaatjes met aanwijzingen en instructies op de machine bevestigd�. Extra exemplaren van deze stickers en plaatjes zijn verkrijjgbaar bij uw ALTO-dealer.

WAARSCHUWING: Natte vloeren hunen glad zich. Oplossingen met water of reinigingsmiddelen die met dit type machine worden gebruikt, hunen natte plekken op het vloeroppervlak achechterlaten. Deze plekken hunen gevaar opleveren voor de bediener of andere Personen. Zet altijd waarschuwingsborden neer rond of bij het vloeroppervlak dat u aan het reinigen bent.

WAARSCHUWING: Het lozen van afvalwater kan schadelijk zijn voor het milieu en kan illegaal+zijn. Zorg ervoor dat u de in uw land geldende voorschriften opvolgt. Wees u bewust van de bevaren voor het milieu wanner u chemisch afval weggooit.

WAARSCHUWING: Gebruik uitsluitend borstels die bij het apparaat worden geleverd, of die gespecifieerd zijn in de bedieningshandleiding. Het gebruik van andere borstels kan de veiligheid in gevaar brengen.

LETOP: Als u deze machine gebruikt om andere voorwerpen te verplaatsen of om op te klimmen, kan dit tot letsel of schade leiden. Gebruik deze machine Niet als een trap of als meubel. Rij nicht op deze machine.

LETOP: De garantie op de machine vervalt indien andere onderdelen dan originele ALTO-onderdelen worden gebruikt. Vervang oude onderdelen alkijd door ALTO-onderdelen

LETOP: Dit apparaat bevat lood-zuuraccu's. De accu's dienen te worden afgevoerd op een voor het milieu acceptabele wijze.

Introductie van Machine

Inleiding En Technische Specificities

ALTO's Scrubtec 743 en 751 automatische schrobmachines zijn efficien t en make n de vloer smettyloos schoon. De Encore maakt gebruik van eén borstel (roterend) om een baan van 43~cm breed te reinigen en 51 cm of twee borstels (cilindrisch) om een baan van 43~cm breed te reinigen. Een trekker veegt de vloer terwijl de vacuummotor het vuil van de vloer verwijdert - allemaal tegelijk.

De Scrubtec Rotary is uitgerust met twee 12-voltsbatterijen, een batterijlader, een borstel of een padaandrijver en een bedieningshandleiding.

De Scrubtec Cilindrisch is uitgerust met twee 12-voltsbatterijen, een batterijlader, een borstel of een padaandrijver en een bedieningshandleiding.

Model	SCRUBTEC 743 S Rotary	SCRUBTEC 743 L Rotary
Apparaatvoeding	Stroom 24 Volt D.C., (2) 12V, 130AH nat of (2) 12V 100AH Gel Deep Cycle-batterijen	24 Volt D.C., (2) 12V, 130AH nat of (2) 12V 100AH Gel Deep Cycle-batterijen
Plaat of borstel	Aandrijver met 3 beugels	Aandrijver met 3 beugels
Aandrijving	Borstel-hulpstuk	1/3 HP (0.25 kW)
Aandrijving vooruit	Niet van toepassing	Variabel tot 61 meter/minuut
Aandrijvingchteruit	Niet van toepassing	Variabel tot 43meter/minuut
Accubeveiliging	Stopzetten van Borstel of Vloeistof op laag voltage
Motor, vacuum	3/4 HP (0,569 kW) drietraps, akoestisch zeer efficiënt, tangentieel, 3 stadia
Vloeistoftank	42 liter
Vloeistofiveau	Gekalibreerdeiveau-indicator
Vergaartank	42 liter
Indicator voor volle vergaartank	Elektrische uitschakeling
Parabolische trekker	Zwaai type met afbreekfunctie, uitvoering zonder gereedschap 81 cm (32 inch) hard blad, en 86 cm (34 inch) flexibele bladbreedte
Trekkerwerking	Omgekeerde richting op de vloer, en handel met 3 standen voor handmatige bediening
Reinigingsbaan	43,2 cm
Motor, borstel	3/4 HP (0,569 kW) 5.2:1 Hoog draaimoment tandwielkast
Borstel/plaatafmeting	43,2 cm
Borstelsnelheid	200 RPM
Borsteldruk	0-40,8 kg
Vloeistofretentie borstel	Fiber borstels
Aandrijfwieten	(2) 20 x 5 cm (8 x 2 inch) neopreen loopvlak
Zwenkwieten	8,9 cm x 3,2 cm
Inwendige oplader	24 V D.C., 10 Amp, 115/60 of 24 V D.C., 10 Amp, 230/50
Hellingshoek bij reinigen	2%
Lengte	123,8 cm
Breedte	48,3 cm
Hoogte	106,7 cm
Gewicht inclusief batterijen (130AH)	148,3 kg	156,5 kg
Verzendgewicht inclusief batterijen (130AH)	206 kg	214 kg
Direct-zichtverbinding (Hoogte operator = 5'8")	2,3 m
Geluidsniveau	73,5 dBA
Vibratie	0,1 m/s²
Garantie	Machine 3aar, Polydur-tanks 8aar, batterijen 18 maanden, evenredig verdeld

Model	SCRUBTEC 743 S C Cylindrical	SCRUBTEC 743 L C Cylindrical
Aparaatvoeding	24 Volt D.C., (2) 12V, 130AH nat of (2) 12V 100AH Gel Deep Cycle-batterijen	24 Volt D.C., (2) 12V, 130AH nat of (2) 12V 100AH Gel Deep Cycle-batterijen
Aandrijving	Borstel-hulpstuk	1/3 HP (0.25 kW)
Aandrijving vooruit	Niet van toepassing	Variabel tot 61 meter/minuut
Aandrijvingchteruit	Niet van toepassing	Variabel tot 43meter/minuut
Accubeveiliging	Stopzetten van Borstel of Vloeistof op laag voltage
Motor, vacuum	3/4 HP (0,569 kW) drietraps, akoestisch zeer efficiënt, tangentieel 3 stadia
Vloeistoftank	42 liter
Vloeistofiveau	Gekalibreerdeiveau-indicator
Vergaartank	42 liter
Indicator voor volle vergaartank	Elektrische uitschakeling
Parabolische trekker	Zwaai type met afbreekfunctie,uitvoering zonder gereedschap 81 cm hard blad, en 86 cm flexibele bladbreedte
Trekkerwerking	Omgekeerde richting op de vloer, en handel met 3 standen voor handmatige bediening
Reinigingsbaan	43,2 cm
Motor, borstel	(2) 3/4 HP (0,569 kW)
Borstel, 2 per machine	10 cm
Borstelsnelheid	1000 RPM
Borsteldruk	70 pond 31,8 kg
Aandrijfwieten	(2) 20 x 5 cm neopreen loopvlak
Zwenkwieten	8,9 cm x 3,2 cm
Inwendige oplader	24 V D.C., 10 Amp, 115/60 of 24 V D.C., 10 Amp, 230/50
Hellingshoek bij reinigen	2%
Lengte	122,6 cm
Breedte	50,8 cm
Hoogte	106,7 cm
Gewicht inclusief batterijen (130AH)	155,1 kg	163,3 kg
Verzendgewicht inclusief batterijen (130AH)	213 kg	221 kg
Direct-zichtverbinding Hoogte operator = 5'8"	2,3 m
Geluidsniveau	73,5 dBA
Vibratie	0,1 m/s2
Garantie	Machine 3aar, Polydur-tanks 8aar, batterijen 18maanden, evenredig verdeld

Machinespecificities

Model	SCRUBTEC 751 S Rotary	SCRUBTEC 751 L Rotary
Apparaatvoeding	Stroom 24 Volt D.C., (2) 12V, 130AH nat of (2) 12V 100AH Gel Deep Cycle-batterijen	24 Volt D.C., (2) 12V, 130AH nat of (2) 12V 100AH Gel Deep Cycle-batterijen
Plaat of borstel	Aandrijver met 3 beugels	Aandrijver met 3 beugels
Aandrijving	Borstel-hulpstuk	1/3 HP (0.25 kW)
Aandrijving vooruit	Niet van toepassing	Variabel tot 61 meter/minuut
Aandrijvingchteruit	Niet van toepassing	Variabel tot 43meter/minuut
Accubeveiliging	Stopzetten van Borstel of Vloeistof op laag voltage
Motor, vacuum	3/4 HP (0,569 kW) drietraps, akoestisch zeer efficiënt, tangentieel, 3 stadia
Vloeistoftank	42 liter
Vloeistofniveau	Gekalibreerde nivea-indicator
Vergaartank	42 liter
Indicator voor volle vergaartank	Elektrische uitschakeling
Parabolische trekker	Zwaai type met afbreekfunctie,uitvoering zonder gereedschap 81 cm (32 inch) hard blad, en 86 cm (34 inch) flexibele cladbreedte
Trekkerwerking	Omgekeerde richting op de vloer, en handel met 3 standen voor handmatige bediening
Reinigingsbaan	50,8 cm
Motor, borstel	3/4 HP (0,569 kW) 5.2:1 Hoog draaimoment tandwielkast
Borstel/plaatafmeting	50,8 cm
Borstelsnelheid	200 RPM
Borsteldruk	0-40,8 kg
Vloeistofretentie borstel	Fiber borstels
Aandrijfwieten	(2) 20 x 5 cm (8 x 2 inch) neopreen loopvlak
Zwenkwieten	8,9 cm x 3,2 cm
Inwendige oplader	24 V D.C., 10 Amp, 115/60 of 24 V D.C., 10 Amp, 230/50
Hellingshoek bij reinigen	2%
Lengte	123,8 cm
Breedte	48,3 cm
Hoopte	106,7 cm
Gewicht inclusief batterijen (130AH)	148,3 kg	156,5 kg
Verzendgewicht inclusief batterijen (130AH)	206 kg	214 kg
Direct-zichtverbinding (Hoothe operator = 5'8")	2,3 m
Geluidsniveau	73,5 dBA
Vibratie	0,1 m/s²
Garantie	Machine 3aar, Polydur-tanks 8aar, batterijen 18 maanden, evenredig verteeld

Inladen van de machine in een bestel- of vrachtwagen

WAARSCHUWING: Deze machine is zwaar.

Vraag iemand u te helpen voordat uprobeert de machine te vervoeren of te verplaatsen. U wordt geadviseerd de machine op een oprit of een helling met twee Personen te verplaatsen. Verplaats de machine.altijd langzaam.Draai de machine Niet op een helling.Zet de machine Niet op een oprit of helling stil en LAST hem waar ook Niet staan.De oprit of laadklep moet tenminste 820 mm breed+zijn.

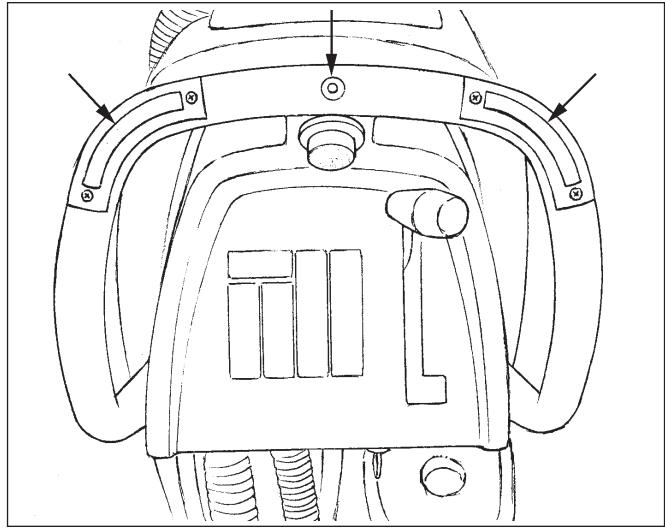

Figuur #1

WAARSCHUWING: Wanneer de machine langs de rand van een trap of een laadperron worden verplaatst kan deze kantelen en daardoor letsel of schade verroorzaken. Zet de machine alleen stil en LAST deze alleen staan op een vlokke ondergrund. Wanneer u de machine stilzet, zet u alle schakelaars in stand "OFF".

1. De oprit要去 tenminste 2,5 m lang়, een minimale bredte hebben van 820 mm en sterk genoeg় om de machine te dragen.
2. Zorg ervoor dat de oprit schoon en droog is.
3. Plaats de oprit in de juiste positie.
4. Verwijder de zuigmond, borstelkommen en de borstel of meeneemschijf voordat de machine worden ingeladen. ALTO beveelt aan zowel de vloeistofank als de vergaartank te legen voor het inladen.
5. Draai, alleen op de L-modellen, de sleutelschakelaar op "AAN" en druk op de groene knop "AAN".
6. Plaats de machine op een vlak oppervlak,recht voor de oprit op een afstand van 2 meter.
7. Zet de rijnselheidsschakelaar op de stand voor maximale snelheid (alleen voor L-model).
8. Druk, voor de L-machine, een van de vooruit/chteruit-schakelaars in en druk tegelijkertijd op de witte schakelaar 'achteruit'. Rij de machinechteruit de oprit op. Zie Figuur 1.
9. Machine S: duw de machine weiteruit de oprit op.
10. Zet de machine "UIT", en draai, op de L-modelellen, de sleutelschakelaar maar "UIT".

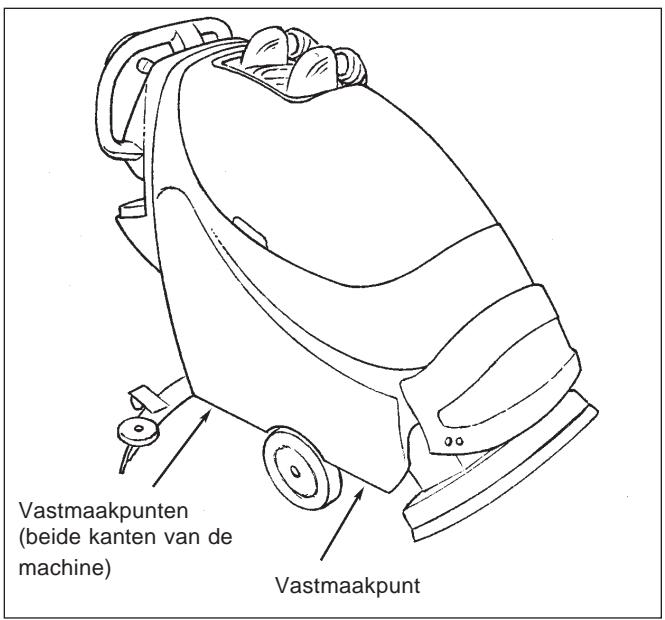

1. Bind de machine goed vast. Het apparaat is voorzien van vier bevestigingspunten (twee aan weerszijden van het frame) voor het vastzetten. Er bevinden zich drie vastmaakpunten voor het vastmaken van de machine op het stalen frame van de machine (zie figuur 2a).

Uitladen van de machine uit een bestel- of vrachtwagen

1. Zorg ervoor dat er geen obstakels in de weg liggen.
2. Zorg ervoor dat de oprit tenminste 2,5 m lang is, een minimale bredte van 820 mm heeft en sterk genoeg is om de machine te dragen.
3. De oprit moet schoon en droog+zijn.
4. Plaats de oprit in de juiste positie.
5. Maak de machine los.

WAARSCHUWING: Deze machine is zwaar. Zorg ervoor dat twee andere Personen u helpen wanner u de machine van de oprit rijdt.

1. Model S: de machine要去 door twee Personen van de oprit gereden worden. Het is raadzaam deze machine voorwaarts van de oprit te rijden.
2. Draai, alleen op de L-modellen, de sleutelschakelaar op "AAN" en druk op de groene knop "AAN".
3. Zet de rijnselheidsschakelaar in de langzaamste vooruitrijstand. Rij de machine voorzichtig en langzaam maar de oprit en rij erervolgens langzaam af. (Alleen L-modellen).
4. Wonneer u de rechtier of linker vooruit-/ achteruirijschakelaar indrukt, gaat de machine vooruit. (Alleen L-modellen). Zie afb. 2.
5. Terwijl de machine van de oprit afrijdt, houdt u de vooruit-/achteruitrijschakelaar ingedrukt, waar bij u een constante langzame snelheid aanhoudt. (Alleen L-modellen).
6. Na het uitladen van de machine monteert u de zuigmond, borstelkappen en de borstel of meeneemschijf waarna de machinekaar is voor gebruik.

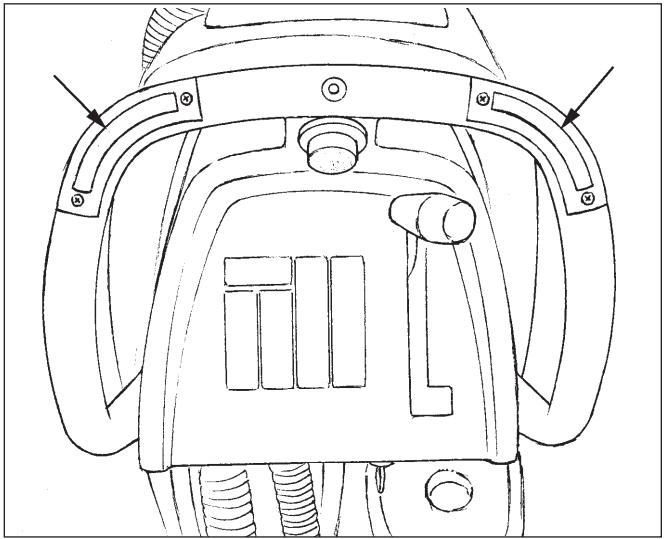

Figuur #2

Figuur #2a

PICTOGRAMMEN OP DE SCRUBTEC 743 EN 751

Waarschuwing

AC Stroomindicator

Schoonwaterknop

Voeding

Borstel op/neer

Rijsnelheidsschakelaar

Batterijmeter

Symbolen die worden gebruikt op 743, 751

WAARSCHUWING

BEWEGENDE DELEN

Aanraking kan ernstig letselveroorzaken.

Tijdens het gebruik
geen handen of
voeten onder de
machine steken!

WAARSCHUWING

VALLENDE

ONDERDELEN

Kunnenernstig letsel

veroorzaken.

Controleer of detank goed vastzit, voordat u aan het onderhoud begint.

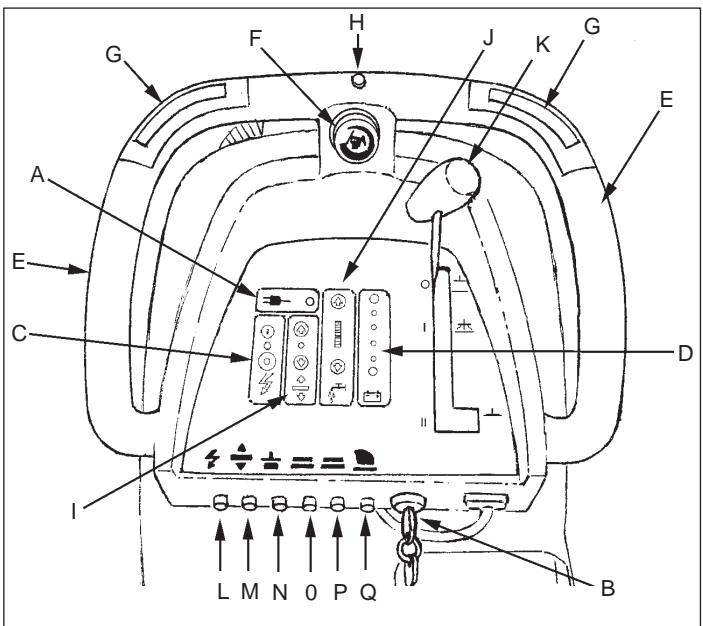

Bedieningspaneel Van De Machine

Elektrische stroomindicator (Zie Figur 3,Item "A")

Erlicht een geel lampje op als de oplader in een elektrisch stopcontact met AC-stroom gestoken worden. Het elektrische snoer dient uit het stopcontact gehald en opgeruimd te worden voordat u de machine gaat bedieren.

Sleutelschakelaar (Zie Figur 3, Item "B")

De sleutelschakelaar zit standard op alle "L-modelellen". Hij worden voornamelijk gebruikt ter voorkoming van ongeautorieerd gebruik door het verwijderen van de sleutel. Om het bedieningspaneel "AAN" te zetten, dient de sleutelschakelaar maar rechts gedraaid te worden. Daarna dient de groene knop "AAN" ingedrukt te worden (zie item "C"). Om het bedieningspaneel "UIT" te zetten, draaat u de sleutelschakelaar� links.

AAN/UIT-knoppen (Zie Figuur 3, Item "C")

Door op de groene knop te drukken, worden de voeding op het bedieningspaneel "AAN" gezet (als de machine is uitgerust met een sleutelschakelaar, draai deze sleutel dan eerst maarchts). Door op de rode knop te drukken, worden de voeding op het bedieningspaneel "UIT" gezet (als de machine is uitgerust met een sleutelschakelaar, draai deze sleutel dan eerst maar links).

LET OP: Het "L-model" is uitgerust met een zelfdiagnosesystem en werkt nicht als er een fout is gedetecteer. Zodra de bout gecorrigeerd is, kan de machine geseset worden door de machine "UIT" en daarna werk "AAN" tezetten. Als het probleem hierdoor Niet opgelast worden, neem dan onmiddelijk contact op met geauthoriseerd onderhoudspersoneel.

LET ÖP: Deze machine is uitgerust met een energiebesparend apparaat voor de batterijen. Als de machine langer dan 16 minutes onbeheerd is, dan worden hij automatisch uitgeschakeld.

Batterijmeter (Zie Figuur 3, Item "D")

De batterijmeter geeft de relatieve lading in de batterijen wee. De meter bevat twee groene lichten, een geel en een roodlicht. Als het rode licht aangaat, dan stoppen de borstels en de vloeistoftoevoer. Alle andere functies blijven operationeel. De batterijden dienen dan onmiddelijk opnieuw opgeladen te worden om zo te voorkomen dat de levensduur van de batterij verzort worden.

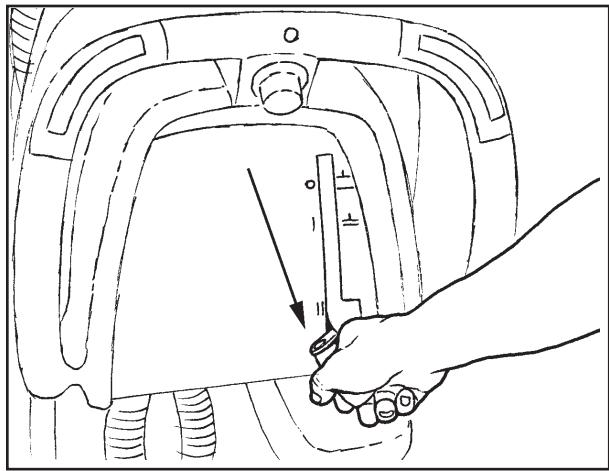

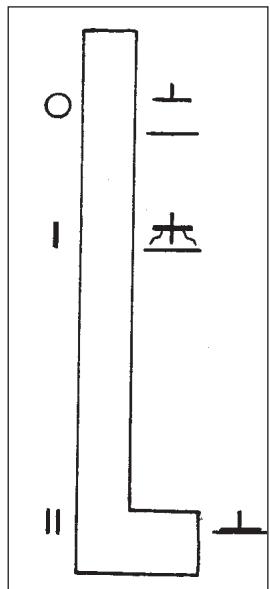

Bedieningshandels (zie Figuur 3, onderdeel E)

De bedieningshandels vindt u aan dechterzijde van de machine. Met deze handels bepaalt u de richting waarin de machine zich beweegt.

Rijsnelheidsschakelaar (zie Figuur 3, onderdeel F)

Om de snelheid te verhogen draait u de schakelaar maar rechts. De machine rijdt nicht als de knop volledig maar links gedraaid is.

Vooruit/Achteruitschakelaar (Zie Figuur 3, Item "G")

Alleen voor Rijdende "L-modellen" - Met de vooruit/achteruitschakelaar start u de motor en als de borstelkop op de grond of in de schrobpositie staat, activeert hij ook de borstelmotor(en) en de vloeistoftevoer. Er bestaat een vertraging van twee seconden voordat de borstelmotor stopt nadat u de schakelaar heeft losgelaten. Zowel de rechter- als de linkerschakelaar kan gebruikt worden. Gebruik een van deze schakelaars in combinatie met de witte schakelaar 'achteruit' om de motor in dechyteruit te zetten.

"S" Model - Op de nicht-rijdende modellen worden met deze schakelaars de borstelmotor(en) en de vloeistoftoevoer geactiveerd als de borstelkop op de grond of in de schrobpositie staat.

Figuur 3

Bedieningspaneel Van De Machine

Achteruitrijschakelaar (zie Figuur 3, onderdeel H) Alleen voor Rijdende "L-modellen" Wanner dechteruitrijschakelaar in combinatie met een van de vooruit-/achteruitrijschakelaars worden gebruikt, rijdt de machine in tegengestelde richting verder. Dechteruitrijsnelheid is 70% van de vooruitrijsnelheid.

Knoppen Borstelmotor (Zie Figuur 3, Item "I")

Om de borstelkop op de grond te zetten en de borstelmotor(en) en de vloeistoftevoer te activeren, drukt u op de knop en houdt u deze ingedrukt totdat het groene lampje aangaat. Blijf de knop ingedrukt honden voor extra druk op de borstel, of totdat de borstelkop stopt. De borstelmotor(en) en de vloeistof werken dan als een of beiden van de vooruit/achteruitschakelaars ingedrukt worden. Om de borstelmotor(en) en de vloeistoftevoer te deactiveren, tilt u de borstelkop op door op de knop te drukken en deze ingedrukt te honden totdat het groene lampje uitgaat.

Knoppen Vloeistofbediening (Zie Figuur 3, Item "J")

De knappen voor de vloeistofbediening regelen de toevoer van chemische vloeistof op de vloer. Bij het aanzetten van de machine worden de vloeistofinstelling automatisch ingesteld op de middeninstilling (raadpleeg uw geauthoriserde ALTO als u de voorkeur heeft voor een andere instelling). Om de toevoer op te voeren, drukt u de bovenste knop (+) meerdere keren in. De groene balk beweegt op de schaal maar boven als de toevoer opgevoerd worden. Om de toevoer te verlagen, drukt u de onderste knop (-) meerdere keren in. De groene balk beweegt op de schaal maar beneden als de toevoer verlaagd worden. Als de balk de laagste instelling bereikt, dan worden de vloeistoftevoer "UIT" geschakeld.

LET OP: De vloeistof worden alleen toegevoerd als de borstelkop op de grond en in de bedieningspositie staat.

Schakelaar vacuummotor (Zie Figuur 3, Item "K")

Om de vacuummotor te activeren, haalt u de hendel van de trekker maar beneden. De hendel heeft drie posities. De laagste positie is de positie voor het opnemen van water. De middelste positie worden gebruiktijdens transport om de vacuumslang te reinigen. De bovenste positie is de "UIT" positie van de vacuummotor.

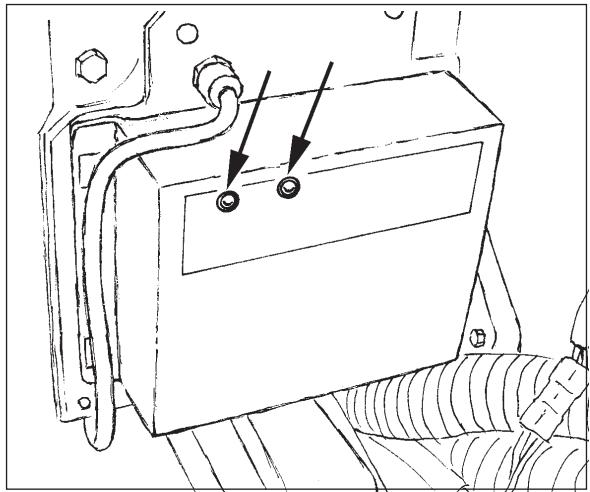

Circuit-breakers (Figuur 3, Items "L", "M", "N", "O", "P" & "Q")

De reset-knuppen van de circuit-breaker bevinden zich op de onderste bedieningshendel. De breakers bevinden zich op de volgende plekken:

Item "L" - controcircuit (5 amp)

Item "M" - controlemodule en hoofdaandrijving (5 amp)

Item "L" - controcircuit (25 amp)

Bedieningsorganien En Functies

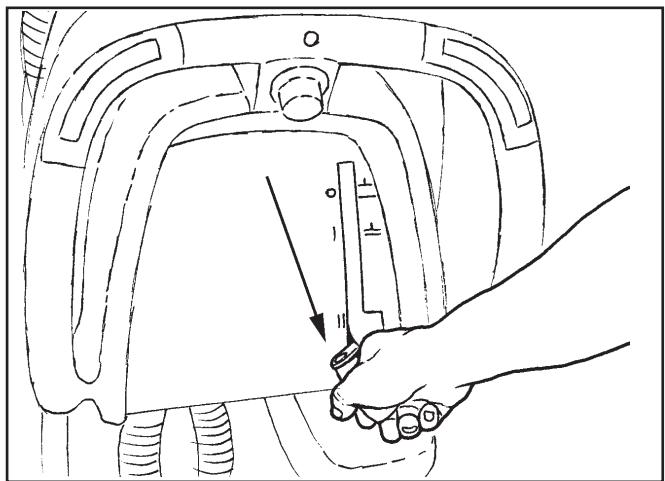

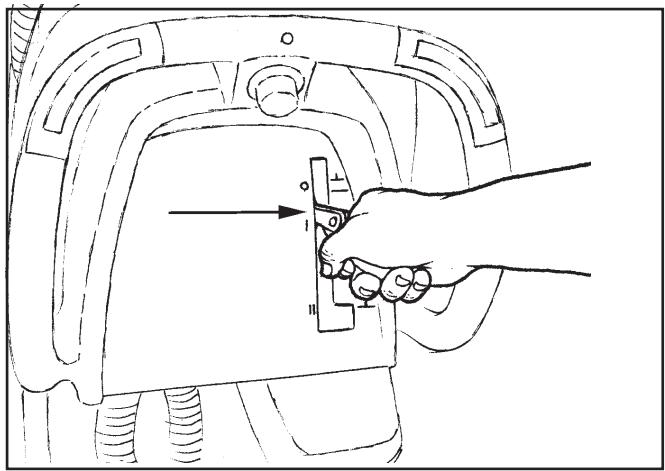

Bedieningshandel zuigmond (zie Figur 4 en 5)

De tilhendel van de trekker bevindt zich in de bedieningshendel. Deze worden gebruikt om de trekker omhoog of omlaag te zetten. De vacuummotor worden aangezet als de hendif in de middelste- of onderste positie gezet worden.

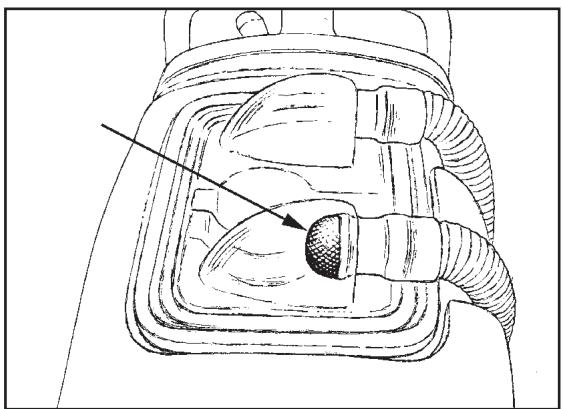

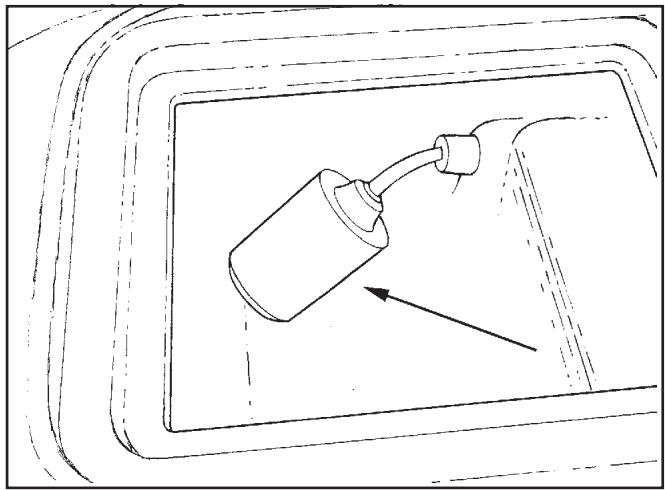

Vlottersystem (zie Figuur 6)

De zuigmotor is beveiligd door middel van een vlottersystem dat zich in de vuilwatertank bevindt.
Wanner de vuilwatertank vol is, worden de zuigmotor automatisch door de vlotter uitgeschakeld. LET OP:
Wanner er te veel schuim in de vuilwatertank zit,要去 een anti-schuimmiddel in de tank doen. Door schade aan de vacuummotor kan schuim in de vacuummotor raken.

Parkeerrem (optioneel)

LET OP: De parkeerrem dient gebruikt te worden als de machine gebruikt worden op ondergronden met een hellingsgraad van meer dan 2% .

De parkeerrem zorgt ervoor dat de machine nicht verplaatst kan worden.

LETOP: Activeer deze rem NOOIT verwijl de machine beweegt.

De rem bevindt zich rechts aan de achterkant van de machine. Druk op het pediaal om de rem te activeren en til het pediaal op om de machine van de rem af te halen.

Figuur 4

Figuur 5

Figuur 6

De Machine Klaarmaken Voor Gebruik

De Scrubtec machine maakt gebruik van twee 12-volts-batterijen. Het worden aangeraden de vergaartank te verwijderen als u de batterijen gaat installereren.

Het installeren van de batterijen

Volg, om de batterijen te installereren, deze procedure:

1. Zet de machine uit. Zet de machine op de rem (indien aanwezig).
2. Controller of de vergaartank leeg is. LET OP: De vergaartank op de Scrubtec kan eenvoudig verwijderd en gereinigd worden.

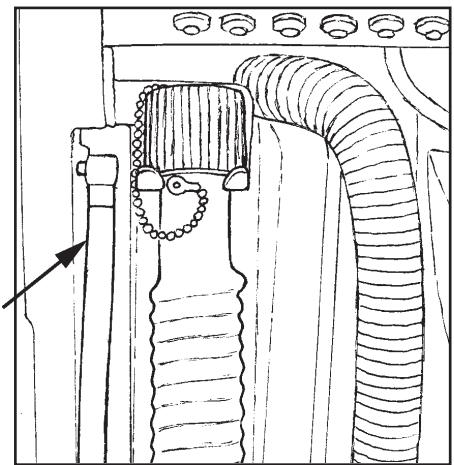

3. Haal de slangen van het deksel van de vergaartank (Zie Figuur 7).
4. Haal de klep van de afvoerslang van de vergaartank van de haak en leg het losse uiteinde op de vloer (Zie Figuur 8).

WAARSCHUWING: Controleer, voor het optillen of verwijderen van de vergaartank of deze leeg is. Voer geen onderhouduit aan de machine als de vergaartank open is. De tank kan per ongeluk aangeraakt worden en dan dichtvallen.

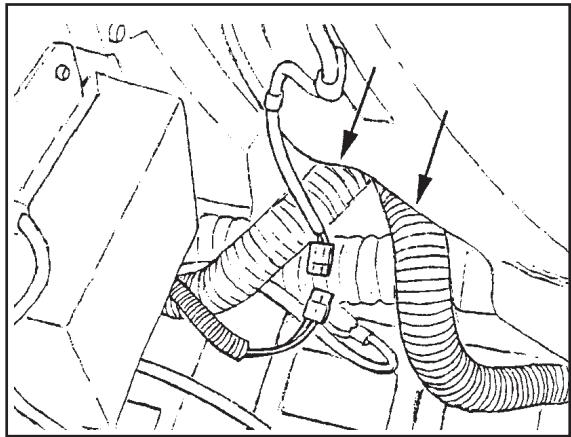

1. Ontkoppel de blauwe elektrische vrijfconnector (zie Figuur 9).
2. Haal de tuierklip van de vergaartank (Zie Figuur 10).
3. Maak de stutstang los en plaats deze wee in de vloeistoftank en sluit de vergaartank.
4. Til, verwijl u de tank maar de achterkant duwt, voorzichtig de vergaartank uit de machine.Til de vergaartank voorzichtig uit de machine. Laat de afvoerslang aan de vergaartank zitten.

Figuur 7

Figur 8

Figuur 9

Figuur 10

De Machine Klaarmaken Voor Gebruik

1. Plaats de batterijen in het compartment als getoond in Figuur 11.

WAARSCHUWING:

De accu's zich zwaar. Optillen van de accu's[zonder hulp kan letsel tot gevolg hebben.Roephulp in bij het optillen van de accu's.

WAARSCHUWING:

Werken met batterijen kan gevaarlijk zijn. Wanner u met batterijen werkt要去 u.altijd een veiligheidsbril en beschermende kleding dragen. NIETROKEN!

1. Verbind de batterijen met de kabels en monteer de Lange batterijkabels zoals in Figuur 11 getoond.

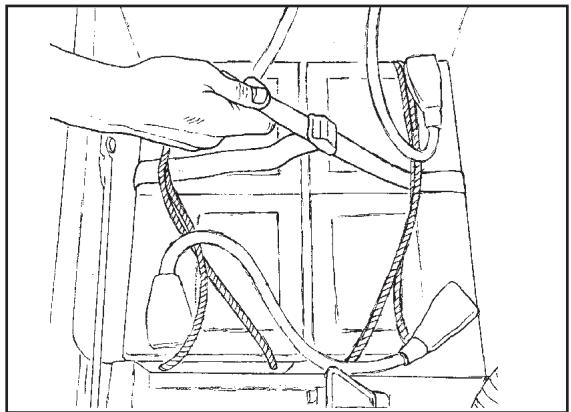

2. Zet de batterijen op de juiste plek vast met de batterijbandjes (Zie Figuur 12).

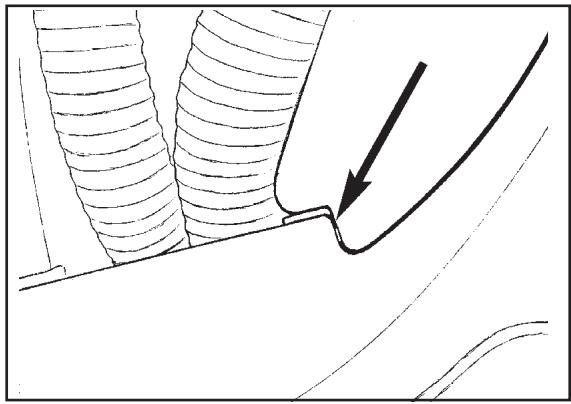

3. Plaats de vergaartank opniew, en zorg ervoor dat de wiekstang in de vergaartank onder de metalenplaat op de vloeistoftank is geinstalleerd. (Zie figuur 13 A)
4. Plaats de tuierklip op de vergaartank (Zie Figuur 10).

WAARSCHUWING:

Als de vergaartank Niet correct geinstalleerd is, kan deze van de machine vallen als u de tank opent of als u de machine bedient. Controller of de wiekstang van de vergaartank onder de metalenplaat op de vloeistoftank is gemonteerd en of de tuierklip aan de vergaartank is bevestigd.

1. Sluit de vacuum- en rakelslangen aan op de opvangdeksel. Controller of de slang waar de vacuummotor en dechterste rakelslang over de afvoerslang geinstalleerd aijn. (Zie figuur 13B).
2. Koppel de blauwe drijfconnector opnieuw (Zie Figuur 9, pagina 12).
3. Laadt de batterijen op voordat u de machine gaat gebruiken.

Figuur11

Figuur 12

Figur 13A

Figur 13B

De Machine Klaarmaken Voor Gebruik

Onderhoud van de batterijen

De voeding van de machine is afkomstig van de batterijen.
Deze batterijen hebbenpreventief onderhoud nodig.

Om de batterijen in goede staat te houden moet u de volgende aanwijzingen opvolgen:

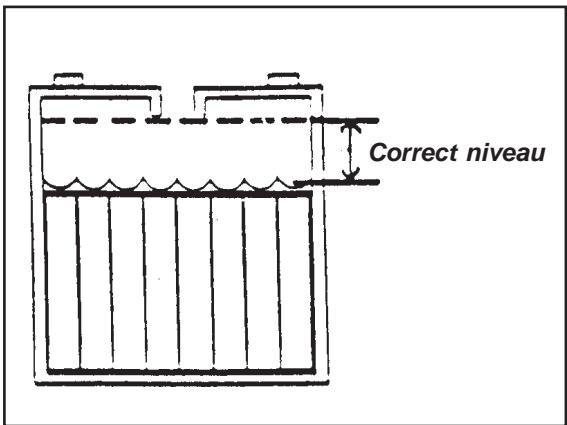

1. Zorg ervoor dat u de elektrolyt op het juiste niveau houdt. De juiste niveauhoogte is:tussen 1 / 2 cm onder de onderkant van het buisje in elke cel en boven de bovenkanten van de platen. Controller altijd het niveau van de elektrolyt wonneer u de batterijen oplaadt. Zie Figuur 14.

OPMERKING: Controleer het niveau van de elektrolyt voordat u de batterijen oplaadt. Zorg ervoor dat de platen in elke cel bedekt zijn met elektrolyt alvorens op te laden. Vul de cellen Niet bij voordat u de batterijen oplaadt. Elektrolytzet uitijdens het opladen van de batterijen. Als gevolg hiervan kan de elektrolytuit de cellen stromen. Vul de cellen.altijd bij met gedistilleerd water na het opladen van de batterijen.

LETOP: De batterijen können onherstelbaar beschadigd worden als het elektrolytniveau is teruggelopen tot onder de bovenkant van de platen. Zorg ervoor dat het elektrolytniveau.altijd correct is.

LETOP: De machine kan beschadigd raken en de batterijen können ontladen indien u zoveelgedistilleerd water toevoegt dat de cellen overlopen. Verwijder alkijd onmiddelfiek de overgelopen vloeistof op de batterijen en de machine. Voeg nooit zou toe aan een batterij nadat u deze hebt geinstalleerd.

LETOP: Vul de accu'suitsluitend bij met gedistilleerd water. Gebruik geen tapwater, odomat hierin verontreinigingen zitten die de accu's konnen beschadigen.

1. Houd de bovenkant van de batterijen schoon en droog. Houd de polen en aansluitingen schoon. Om de bovenkant van de batterijen te reinigen gebruikt u een vochtige doek met een milde ammoniak- of sodaoplossing. Om de polen en aansluitingen te reinigen gebruikt u een special schoonmaakmiddel. Zorg ervoor dat de ammoniak- of soda-oplossing nicht in de batterijen loopt.
2. Zorg ervoor dat de batterijen opgeladen blijven.
3. Om de batterijhouser leeg te lien lopen gaat u als volgt te werk (zie Figuur 15):

a. Draag algtd een veiligheidsbril en beschemende kleding.
b. Neutraliseer alle gemorste zuurresten door een oplossing van ammonia of zuiveringszout aan het accu-compartment toe te voegen.
c. Trek de afvoerslang weg van onder de aandrijying.
d. Plaats uw hand ache ter de flens en open de klep
e. Wanner de batterijhouser leeg is sluit u de afsluiter.
f. Plaats de klep en de afvoerslang bovenop de aandrijving.
g. Neutraliser alle gemorste zuurresten met ammonia of zuiveringszout.

Figuur14

Figuur 15

De Machine Klaarmaken Voor Gebruik

Opladen van de batterijen

WAARSCHUWING:

Het opladen van batterijen in een slecht geventileerde ruimte kan leiden tot een explosie. Om explosies te voorkomen dient u de batterijenuitsluitend in een goed geventileerde ruimte op te laden.

WAARSCHUWING:

Batterijen (loodzwavelzuraccu's)
make gassen aan die een explosie konnen
veroorzaken. Houd vonden en vlammen verwijderd van de batterijen. NIETROKEN!

Om de batterijen op te laden gaat u als volgt te werk:

1. Plaats de machine op een waterpas ondergrond met toereikende ventilatie.
2. Zet de machine op de parkeerrem als die geinstalleerd is.
3. Haal de voeding van het bedieningspaneel af door op de rode knop"UIT" te drukken. Als de machine is uitgerust met een sleutelschakelaar, draai de sleutel dan maar links maar de positie "UIT".
4. Het batterijencompartment dient voor het opladen van de batterijen ontlucht worden. Om het compartment te ontluchten dient de vergaartank geopend te worden.

WAARSCHUWING:

Controleer, voor het optillen of verwijderen van de vergaartank of deze leeg is. Voer geen onderhoud uit aan de machine als de vergaartank open is. De tank kan per ongeluk aangeraakt worden en dan dichtvallen.

Figuur 16

Figuur 17

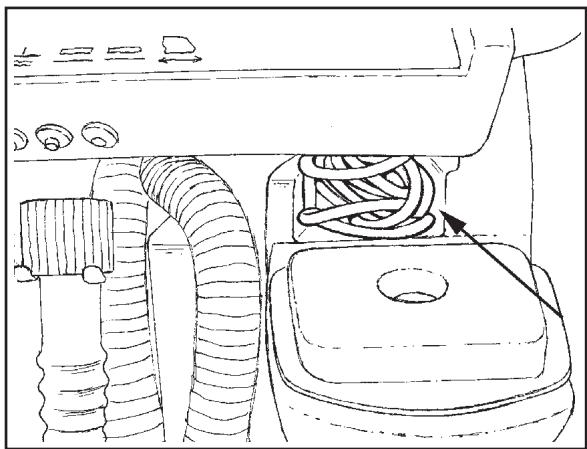

1. De Scrubtec is uitergerust met een inwendige oplader die zich anschter de vergaartank bevindt (Zie Figuur 17). De oplader is een 3-stadialader die is ontwikkeld om de levensduur van de batterijen te maximaliseren. Het stroomsnoer van de inwendige oplader bevindt zich in het opbergcompartment onder de bedieningshendel aan de achterkant van de machine (Zie Figuur 16). Trek het snoeruit het opbergcompartment.
2. Plug de oplader in een goed geaard enkelfasig (3 draden) stopcontact. LET OP: Als de oplader in het stopcontact gestoken is, gaat het gele lampje op het bedieningspaneel naast het plug-symbool branden en begint het opladen (Zie Figuur 3, Item A).

Oplaadvolgorde in 3 stadia:

• Bulkstadium - in het bulkstadium van het opladen brandt het rode lampje op de oplader (Zie Figuur 18). Tijdens dit stadium levert de oplader de volledige ampereoutput aan de batterijen. Hij gaat door met het opladen van de batterijen totdat deze ongeveer 75% van hun capaciteit bereikt hebben.

De Machine Klaarmaken Voor Gebruik

• Absorptiestadium - in het absorptiestadium van het opladen brandt het rode en het groene lampje op de oplader (Zie Figuur 17). Tijdens dit stadium behoudt de oplader een constant voltage en LAST hij de batterijen in hun eigen tempo verder laden.

• Drijf- en onderhoudsstadium - In het onderhoudsstadium gaat het rode lampje uit en blijft alleen het groene lampje op de oplader branden (Zie Figuur 17). Tijdens dit stadium hanteert de oplader een lager, nauw geregold voltage om de batterijen volledig op te laden en om ontladen te voorkomen. De batterijen können zonder gevaar oneindig in de oplader geplaatst worden.

• Trek het snoer uit het stopcontact voordat u het bedieningsspaneel op de machine aanzet. Berg het snoer van de oplader in het opbergcompartment onder de bedieningshendel op (Zie Figuur 16).

• Maak de stubstang los enplaats deze weer in de vloeistoftank en sluit de vergaartank nadat het opladen voltooid is.

LET OP: Het is Niet nodig om de borstelhuizen te verwijdenen als u de borstel of de aandrijver installeert. Voor een betere toegang tot de borstel of voor het eenvoudiger gegen een helling oprijden met de machine kan de behuizing verwijderd worden. Om het borstelbehuzingsblok te verwijdenen, trekt u de veerpen aan de linkerzijde van de behuizing�uien buiten en tilt u hierna het borstelbehuzingsblok�uien boven en�uien. (Zie Figuur 18). Gebruik de omgekeerde volgorde om het behuizingsblok te herinstalleren, let hierbij op dat de stang in de borstelbehuzing in de twee sleuven van de motorbevestiging zit en de veerpen in de gesloten stand vergrendeld is (Zie Figuur 19).

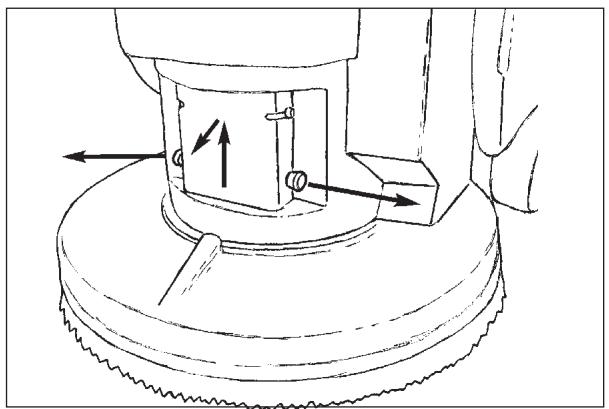

Het installereren van de Rotary-borstel of padaandrijver (indien geinstalleerd)

Öm de borstels of padaandrijvers op de machine te installeren, dient u deze procedure te volgen:

1. Draai de sleutelschakelaar maar rechts (alleen voor "L-modelellen") Druk op de groene knop "AAN".
2. Til de borstelkop op door de schakelaar 'borstel omhoog' in te drukken totdat de borstelkop volledig omhoog getild is en in de draaipositie staat (Zie Figuur 20).
3. Druk op de rode knop "UIT"of draai de sleutelschakelaar aan links op machines die zich uitgerust met een sleutel.

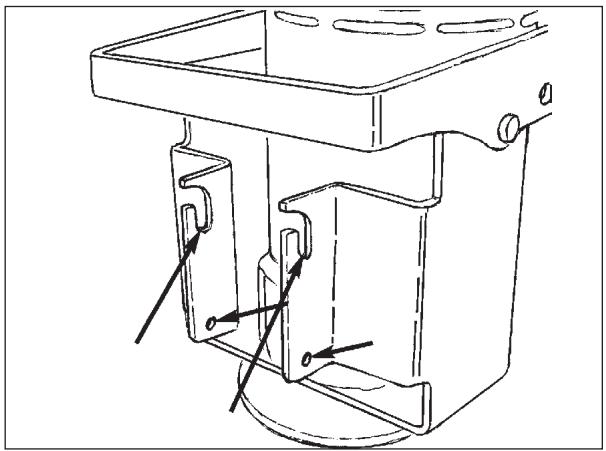

4. Plaats een borstel of padaandrijver onder de planta van de borstelmotor en lijn de kabelschoenen op de motor uit met de sleuven op de beugel van de borstel.

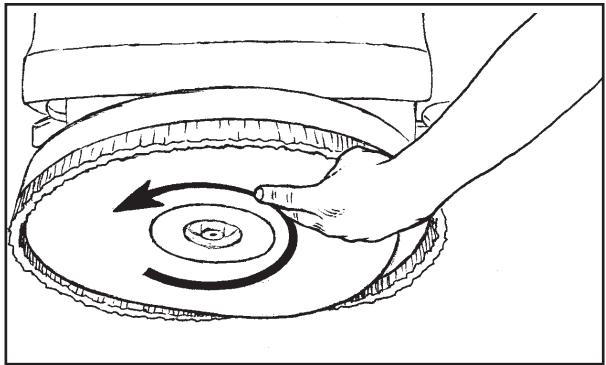

5. Druk de borstel maar boven en draai in tegengestelde richting van de schrobrotatie, totdat de kabelschoenen vergrendeld zich (Zie Figuur 20).
6. Installee de borstelhuizen opnieuw, als u deze verwijderd heeft.

GEVAAR:

De bediening van een machine die nicht volledig is gemonteerd kan leiden tot lichamelijk letsel of schade aan goederen. U mag deze machine Niet bedieren alvorens deze geheel in elkaar is gezet. Voordat de machine in gebruik worden genomen要去 deze zorgvuldig worden geinspecteerd.

Figuur 18

Figuur 19

Figuur 20

De Machine Klaarmaken Voor Gebruik

Het verwijderen van de Rotary-borstel of padaandrijver (indien geinstalleerd)

Om de borstels of padaandrijvers van de machine te verwijderen, dient u deze procedure te volgen:

1. Draai de sleutelschakelaar maar rechts (alleen voor "L-modelellen") Druk op de groene knop "AAN".
2. Til de borstelkop op door de schakelaar 'borstel omhoog' in te drukken totdat de borstelkop volledig omhoog getild is en in de draaipositie staat.
3. Druk op de rode knop "UIT" of draai de sleutelschakelaar aan links op machines die zich uitgerust met een sleutel.
4. Om de borstel te verwijderen, draait u de borstel met een snelle draai indezelfde richting als de schrobrotatie totdat de borstel losraakt (Zie Figuur 21).
5. Installer de borstelhuizen opnieuw, als u deze verwijderd hebft.

Het verwangen of draaien van Cilindrische borstel (indien geinstalleerd)

Om de borstels op de machine te roteren of installeren, dient u deze procedure te volgen:

1. Draai de sleutelschakelaar maar rechts (alleen voor "L-modelellen") Druk op de groene knop "AAN".
2. Til de borstelkop op door de schakelaar 'borstel omhoog' in te drukken totdat de borstelkop volledig omhoog getild is en in de draaipositie staat.
3. Druk op de rode knop "UIT" of draai de sleutelschakelaar aan links op machines die zich uitgerust met een sleutel.

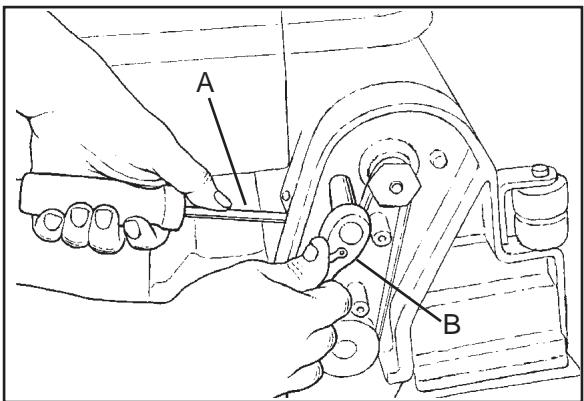

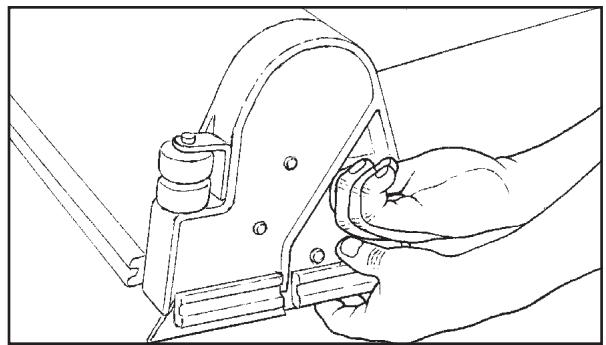

4. Gaaar de voorzijde van het apparaat en verwijder de duimschroef van de borsteldeur (Zie Figuur 22).
5. Laat de deur ongeveer 12 centimeter zakken en schuif de deur opzij en de ondersteuningsinrichting van de schacht (Zie Figuur 23).
6. Verwijder het afstandsstuk van de borstel door het van de borstelschacht af te schuiven (Zie Figuur 24).
7. Draai of cervang de borstel.
8. Schuif de borstel op de schacht en draai deze langzaam rond totdat de aandrijfpinnen een lijn vormen met de borstelsleuven. Duw de borstel helemaal maar binnen.
9. Installer het afstandsstuk van de borstel op de schacht.

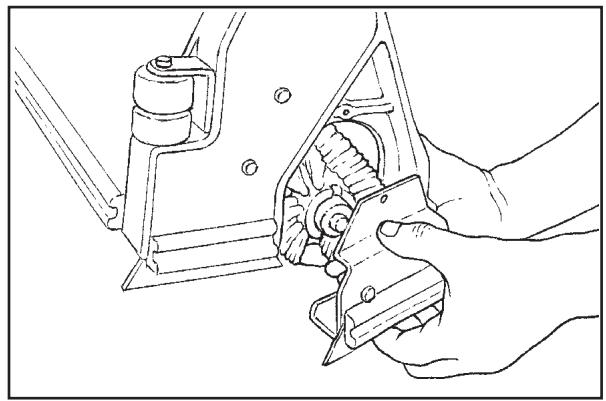

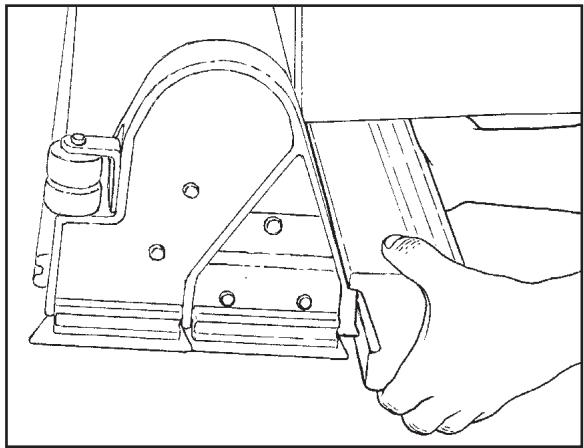

10. Schuif de ondersteuningsinrichting van de borsteldeur op de schacht.
11. Til de deur op en installer de duimschroef.

GEVAAR:

De bediening van een machine die nicht volledig is gemonteerd kan leiden tot lichamelijk letsel of schade aan goederen. U mag deze machine Niet bedieren alvorens deze geheel in elkaar is gezet. Voordat de machine in gebruik worden genomen要去这点 zorgvuldig worden geinspecteerd.

Figuur 21
Figuur 22

Figuur 23

Figuur 24

Bediening Van De Machine

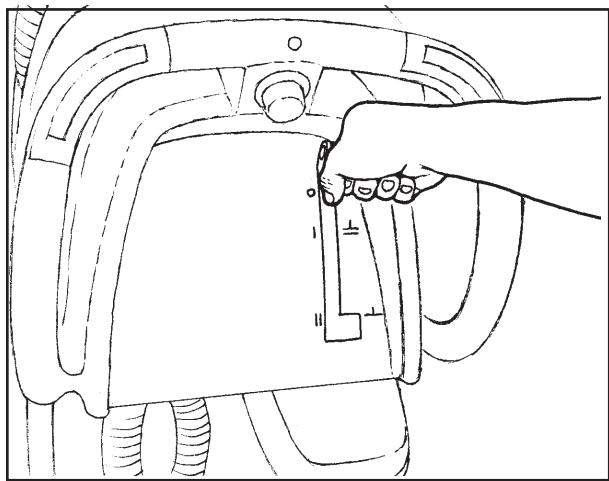

Bediening van de zuigmond

Het vuile water wordt verzameld door een beweegbare zuigmond en door middel van een zuigmotor van de vloer gezogen. Breng trekkerhandel met de hand omhoog en omlaag. De zuigmond bedient u als volgt:

1. Om de zuigmond te lately zakken en de zuigmotor te starten beweegt u de handel van de zuigmond maar rechts enaarbeneden.Zie afbeeling 25.
2. Om de zuigmond omhoog te brengen, beweegt u de handel van de zuigmond omhoog. Zie afbeelding 26.

OPMERKING: Als u de handel in het midden staat blijft de zuigmotor werkken verwijl de zuigmond van de vloer is. Hierdoor vallen er geen druppels en kunt u de machine ook achteruitrijden.

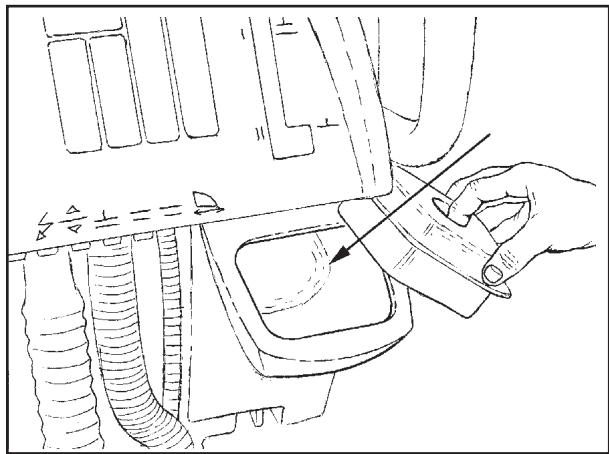

Het vullen van de vloeistoftank

De vloeistoftank worden aan de achterkant van de machine gezuld (Zie Figuur 27). Volg, om de vloeistoftank te vullen, de volgende procedure:

1. Vul de schoonwatertank met water en een reinigingsmiddel. Volg voor de juiste hoeveelheid de instructies op de verpakking.
2. Verwijder de afdekking van de vloeistof en vul de vloeistoftank met water.

WAARSCHUWING: Oplossingen met water of reinigingsmiddelen die met dit type machine worden gebruikt,{kunnen natte plekken op het vloeroppervlak ),achterlaten.Deze plekken kuren gevaar opleveren voor de bediener of andere Personen.Zet.altijd waarschuwingsborden neer rond of bij het vloeroppervlak dat u aan het reinigen bent.

WAARSCHUWING: Machines können een explosieveroorzaken wanneser deze nabij brandbare materialenen dampen worden gebruikt. Gebruik deze machineniet met of nabij brandbare stoffen, zoals benzine,graanstof, oplosmiddelen en verdunningsmiddelen. Gebruik alleen commercieel beschikbarereinigismiddelen en oplossingen die bedoeld zichvoor het schrobben van vloeren.

WAARSCHUWING: ALTO beveelt een maximale watertemperatuur aan van 49^ .

Bediening van de machine

OPMERKING: Zet de machine op de laagste rijnselheid en rij in een ruimte zonder meubels en obstakels totdat u tot het volgende in staat bent:

1. Het verplaatsen van de machine in een rechte beweging, zowel voorwaarts als achechterwaarts.
2. Het op een veilige manier stilzetten van de machine.
3. Het draaien van de machine waar links enaar rechts enervolgens weeerrechtdoor rijden.

Om de machine te verplaatsen gaat u als volgt te werk:

1. Haal de machine van de parkeerrem (indien aanwezig).
2. Draai de sleutelschakelaar maar rechtsaar de positie "AAN"(alleen voor"L-modellen") Druk op de groene knop "AAN". Alleen "L-modellen").
3. Zet de borstelpositionschemakelaar in de hoogste stand.
4. Beweeg de zuigmond omhoog.

Figuur 25

Figuur 26

Figuur 27

Bediening Van De Machine

1. Als u de machine vooruit wilt rijden, drukt u de rechtter- of linker vooruit-/achteruitrijschakelaars in (zie afbeelding 28, onderdeel A). (Alleen "L-modellen").
2. Door de snelheidsschakelaar te gebruikenkest u de rijnsnelheid bepalen (Alleen "L-modellen") (afbeelding 28, onderdeel C).
3. Om de machine stil te zetten laut u de vooruit-/ achteruitrijschakelaar los.
4. Om de machine achteruit te rijden, drukt u tegelijkertijd de witte achteruitrijschakelaar (afbeelding 28, onderdeel B) en de rechter- of linkervooruit-/achteruitrijschakelaar in. (afbeelding 28, onderdeel A) (Alleen "L-modellen").
5. Om de machine stil te zetten laut u de vooruit-/ achteruitrijschakelaar los.
6. Om de machine te draaien beweegt u dechterzijde van de machine zijwaarts.
7. Als u de machine stilzet, druk dan op de rode knop "UIT" of draai de sleutelschakelaar maar links maar de positie "UIT" (Alleen voor "L-modellen"). Verwijder de sleutel en trek de parkeerrem aan (indien geinstalleerd).

Reinigen van vloeren

WAARSCHUWING: Oplossingen van water en reinigingsmiddelen die met dit type machine worden gezruikt,+kunnen natte plekken op het vloeropppervlak achefterlaten. Deze plekken kunnen gevaar opleveren voor de bediener of andere Personen. Zet.altijd waarschuwingsbordjes neer rond of bij het vloeropppervlak dat u aan het reinigen bent.

Om een vloer te reinigen gaat u als volgt te werk:

1. Zet de machine op de parkeerrem (indien aanwezig).
2. Vul de schoonwatertank met water en voeg een reinigingsmiddel aan het water toe.
3. Haal de machine van de parkeerrem (indien aanwezig).
4. Draai de sleutelschakelaar maar rechts waar de positie "AAN" (alleen voor "L-modellen") Druk op de groene knop "AAN".
5. Laat de zuigmond op de vloer zakken.
6. Druk op de knop 'borstel omlaag' totdat het gele lampje aangaat en de juiste druk bereikt is.

WAARSCHUWING: Dit apparaat kan de maximale kopdruk bereiken met versleten platen of borstels. Hierdoor is het möglichk de aanbevolen borsteldruk te overschrijden bij neue platen of borstels. Dit kan het herhaaldelijk uittvallen van de zekeringen en het verlies van tractie en controle over het apparaat tot gevolg hebben. Activeer de borstelschakelaar uitsluitend voor voldoende druk die voor de taak benodigd is. Hierdoor verlangt u de levensduur van de accu's en neemt de gebruiksduur toe.

OPMERKING: Houd de machine in beweging wanner de borstel op de vloer draait. Maak de borstel of meeneemschijf vooraf even vochtig of oefen lichte druk uit met de borstel totdat er voldoende toevoer van schoon water is zodat de borstel of meeneemschijf de vloer nicht beschadigt.

Figuur 28

Bediening Van De Machine

Om de borstels van te voren nat te make n dien u op het "L-model" eerst de snelheidsknop op de laagste instelling te zetten. Laat daarna, op zowel de "S-" als de "L-modelen" de borstels zakken totdat ze ne t de vloer raken en het gele lampje op het bedieningspaneel verlicht worden. Zet de vooruit/achteruit-schakelaar aan om de motor en de vloeistoftoevoer te starten.

OPMERKING: Bij het "L-model" beweegt de machine nicht als slenelheidsknop volledig maar links gedraaid is.

1. Pas de toevoer van schone vloeistof als gewenst aan.
2. Rij met de machine vooruit.
3. Draai de machine 180 graden.

OPMERKING: Wanner u de vloer in banen schoonmaakt is het raadzaam de borstel ongeveer 5 cm van de reeds gereinigde vloer te lately reinigen (overlappende banen).

OPMERKING: Bij de meeste reinigingsprocedures moet de vloeistof uit de schoonwatertank in een beweging worden aangebracht en verwijderd.

Reinigen van een zeer vuile vloer

Om een zeer vuile vloer te reinigen gaat u als volgt te werk:

1. Breng de reinigingsvloeistof op de vloer aan.
2. Beweeg de zuigmond nicht maar beneden, zodate de zuigmotor Niet aanslaat.
3. Laat de borstel of meeneemschijf zakken en schrob de vloer.
4. Schrob de vloer nogmaals met extra vloeistof uit de schoonwatertank en met de zuigmond in de laagste stand.
5. Zuig alle vloeistof met behulp van de zuigmond op.

Onderhoud

WAARSCHUWING: Onderhoudswerkzaamheden en reparations mogen alleen worden uitgevoerd door een daartoe opgeleide monteur.

WAARSCHUWING: Laat alttijd de schoonwatertank en de vuilwatertank leeglopen voordat u onderhoudswerkzaamheden uitvoert.

WAARSCHUWING: Zorg ervoor dat de kraan en de afsluiters in de slangen gesloten blijven.

Deze onderhoudswerkzaamheden要去en dagelijks worden uitgevoerd.

Houd de machine schoon. U verlengt hierdoor de levensduur van de machine en zorgtervoordat er minder reparaties nodig+zijn.

Procedures voordat u met de onderhoudswerkzaamheden begint

1. Haal de stroom van de batterijlader (volg de instructies die bij de oplader geleverd zich).
2. Berg het snoer van de oplader in het opbergcompartment van de machine op (Zie Figuur 29).
3. Controller of het filter juist geinstalleerd is in het deksel van de vergaartank en of het schoon is (zie figuur 30).
4. Controller of het deksel goed op de vuilwatertank zit. Zie afbeelding 30.

Figuur 29

Figuur 30

Onderhoud

1. Zorg ervoor dat de afsluitklep van de afvoerslag van de vergaartank schoon is. Draai de klep stevig zich.
2. Zorg ervoor dat de borstels/platen in de juiste stand staan en correct zijn geinstalleerd.
3. Zorg ervoor dat de borstelkappen juist zijn geplaatst en dat de beschermrubbers op de borstelkappen aanwezig়.
4. Controller of de zuigmond en de slang van de zuigmond goed gemonteerd
5. ControllerDat de slang van de vloeistofafvoer/ niveaunindicator is vastgezet in de opbergvoorziening aan dechterzijde van het apparaat.

Procedures na afloop van de onderhoudswerkzaamheden

1. Laat de schoonwatertank (afbeelding 31) en de vuilwatertank (afbeelding 32) leeglopen. Ga als volgt te werk om de tanks te lately leeglopen:

a. Druk op de rode knop "UIT" of draai de sleutelschakelaar maar links maar de positie "UIT" (alleen voor "L-model").
b. Maak de afvoerslang aan dechterzijde van de machine los.
c. Plaats het uiteinde van de slang boven een afvoer of in een emmer.
d. Vergaartank:

1.) Draai het kleppenbehuzing maar links (Zie Figuur 33).
2.) Om de klep volledig te openen, draait u de behuizing volledig maar links. Trek de behuizing van de klep af (Figuur 34).

e. Vloeistoftank:

Als u de slang omlaag brengt tot het waterniveau, gaat het water stromen.

1. Spoel de tanks uit. U doet dit door schoon water in de tank te latent lopen door de opening aan de bovenkant van de tank.
2. Als een tank of een afvoerslang verstopt is, gebruikt u de waterdruk om de tank of de slang UIT te spoelen. Plaats hiertoe de waterslang in de afvoerslang.
3. Laat de tanks en de afsluiters open staan zodat deze kannen drogen.
4. Controller het zuigmondrubber. Gebruik een doek om het zuigmondrubber te reinigen. Als het zuigmondrubber beschadigd of versleten is, draait u het om of verwangt u het.
5. Controller en reinig de pakking van het deksel van de vergaartank. Gebruik een mild schoonmaakmiddel en spel de onderdelen af in schoon water.

Figuur 31

Figuur 32
Figuur 33

Figur 34

Onderhoud

1. Op machines met een cilindrische borstelkop moet de afvalopvang regelmatig leeggegooid te worden om overstroming te voorkomen. Volg, om de afvalopvang van de machine te verwijdersen, de volgende procedure (Zie Figuur 35).

a. Ga waar de linkerkant van de machine, maar dechterkant van de cilindrische borstelkop.
b. Pak het uiteinde van de opvang met uw linkerhand en het midden van de opvang met uw rechterhand.
c. Til het midden van de opvang met uwrechterland op en schuif de opvang met uw linkerhand UIT de machine.
d. Leeg de opvang en maak deze schoon voordat u hem waar in de machine schuift. Controller of de bovenste en onderste sleuven pakken.

Controleer de accu's en voeg zo nodig gedistilleerd water toe na het opladen. Het correcte niveau bevindt zich binnen 0,5 cm vanaf de onderzijde van de buis in elke cel.

LETOP: Kraanwater kan schadelijke stoffen bevatten die batterijen schade toebrengen. Gebruik alleen gedistilleerd water voor het bijvullen van de batterijen.

WAARSCHUWING: Batterijen (loodzwavelzuraccu's) make gassen aan die een explosie kurenverozaken. Houd vonden vlammen verwijderd van de batterijen. NIETROKEN! Wanner u met batterijen werkdtient u beschermende kleding en een veiligheidsbril te dragen.

Veeg de buitenkant van de machine met een schone doek af.

Laadt de batterijen op. Zie de instructies in de sectie "De batterijen opladen" in dit boek.

Wekelijksuit te voeren werkzaamheden

WAARSCHUWING: Onderhoudswerkzaamheden en reparations mogen alleen door een daartoe opgeleide monteur worden uitgevoerd. Laat altijd de schoonwatertank en de vuilwatertank leeglopen voordat onderhoudswerkzaamheden worden uitgevoerd. Zorg ervoor dat de kraan en de afsluiters in de slangen gesloten zijn.

WAARSCHUWING: Wonneer u met batterijen werkt, dient u beschermende kleding en een veiligheidsbril te dragen. Plaats geen gereedschap of andere metalenvoorwerpen op de polen of de bovenkant van de batterijen.

LETOP: De machine kan beschadigd raken en de batterijen{kunnen ontladen indien u zoveel gedistilleerd water toevoegt dat de cellen overlopen. Verwijder altijd onmiddelijk de overgelopen vloeistof op de batterijen en de machine.Voeg nooit zuur toe aan een batterij nadat deze geinstalleerd is.

Figuur 35

Onderhoud

LETOP: Zet de machine algid uit voordat u er onderhoud aan gaat uitvoeren.

WAARSCHUWING:

Wanner u met batterijen werkdt dient u beschermende kleding en een veiligheidsbril te dragen. NIETROKEN!

WAARSCHUWING:

Controleer, voor het optillen of verwijderen van de vergaartank of deze leeg is. Voer geen onderhouduit aan demachine als de vergaartank open is. De tank kan per ongeluk aangeraakt worden en dan dichtvallen.

1. Ontkoppel de batterijen. Gebruik een doek en een ammoniak- of soda-oplossing om de boenzijde van de batterijen schoon te vegen. Reinig de polen van de batterijen. Sluit de batterijen wee aan.
2. Controller de slangen op lekkages, verstoptingen en beschadigingen.
3. Controller, op machines met een cilindrische borstelkop, de riemaandrijvingen van de borstel op de juiste spanning. De riemen dienen de juiste spanning te hebben, om weglijkden te voorkomen. Volg, om de riemen aan te spannen, deze procedure:

a. Verwijder de riemafdekking door de schroevente verwijdersen.
b. Draai de 2 schroeven aan beiden zijden van der riemschijf van de motor los.
c. Gebruik een Klein breekijzer of een groe schroevendraaier om de motoraar boven te wrikken om zo de juiste spanning op de riemente verkrijgen.Wrik aan de motor in de buurt waar de motor de afdekking van de borstelkop raakt (Zie Figuur 36A).
d. Houdt de spanning vast en draai de 2 schroeven vast (Zie Figuur 36B).
e. Plaats de afdekking van de riem opnieuw

Figuur 36

Onderhoud

Onderhoud van de zuigmond

U kunt de zuigmond als volgt verwijderen:

1. Verwijder de zuigmond door de twee moeren waarme deze aan de machine vastzit los te draaien. Trek de zuigmond van de machine af. Zie afbeelding 37.
2. Controller het zuigmondrubber.
3. Als het rubber versleten raakt draait u het om, zodat u met de andere kant van het rubber verdier kurz werken.
4. Monteer de zuigmond weir op de machine.

Afstellen van de zuigmond

De zuigmond worden in de fabriek afgesteld. Het kan darüber zichen dat deze afstelling enigszins moet worden aangepast.

Hoek van de zuiqmond afstellen:

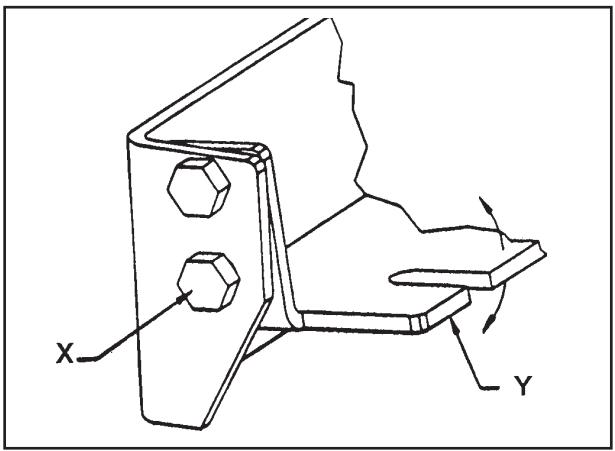

De hoek van de zuigmond zorgtervoord het achterste blad in het midden of aan de uiteinden omhoog wordt bewogen, affankelijk van de richting waarin de hoek worden afgesteld. Zie voor het afstellen van de hoek afbeeling 38. Draai de linker- en rechtschroef "X" los. Om het achterste blad in het midden maar beneden te bewegen kantelt u "Y"aar beneden. Om beiden uiteinden maar beneden te bewegen kantelt u "Y" omhoog. Breng zeerkleine aanpassingen aan en blijf proberen tot u een gelijkmatige druk hebft. Een wijziging van de hoek kan ertoe leiden dat de zuigmonddruk eveneens moet worden aangepast.

Zuigmondbladen afstellen:

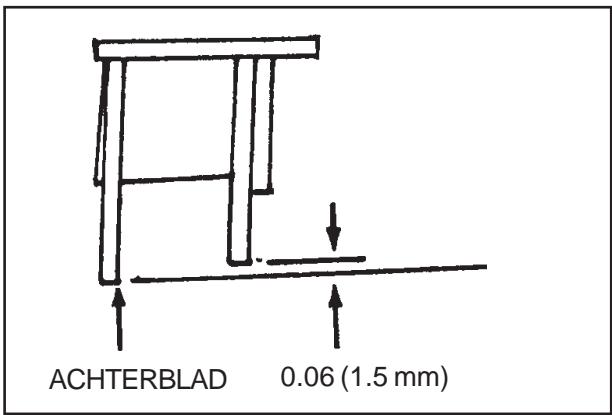

Wanner de bladen goed+zijn geinstalleerd moet het voorste blad ongeveer 1,5 millimeter boven het achefterste blad staan. Zie afbeelding 39.

WAARSCHUWING: Onderhoud en reparations mogen uitsluitend door een daartoe opgeleide monteur worden uitgevoerd.

WAARSCHUWING: Reparacies aan de elektrische onderdelen mogen alleen door een daartoe opgeleide monteur worden uitgevoerd.

Raadpleeg uw Clarke-technologie-dealer voor hetuitvoeren van onderhoudswerkzaamheden.

Gebruik alleen originele ALTO -onderdelen.

Figuur 37

Figuur 38

Figuur 39

ACCESSIONS

Beschrijving	Onderdeelnr
Clarke Care Kit	14607A
73 cm Montage Trekker	18820A
Trekkereenheid, 81 cm	10129A
Polyduur beschermingsmiddel	50478A
Urenteller, kit	10656A
Pakket sleutelschakelaar	10490A
Pakket parkeerrem	10491A
Pakket vacuümdermpen	10492A
Pakket stroompen	10489A
Montage urethaan fuseepen	61290A
Dual Direct koppelschijf	30034A
Center Lock Pad Retainer	56941A
Rakelslang "S" val	30482A

Schijfborstel en padmontage Rotary:

Formaat	Omschrijving(743)	Omschrijving(751)
Montage padaandrijving	10405A	30629A
Polypropyleen	52539A	30630A
Nylon	52540A	30631A
Licht schuurmiddel	52543A	30632A
Schoon schuurmiddel	52541A	30633A

Cilindrische borstels

Afmeting	Formaat	Omschrijving
10,16 cm	Polypropyleen	30231A
10,16 cm	Nylon	30232A
10,16 cm	Schoon schuurmiddel	30233A
10,16 cm	Superschuurmiddel	30234A

73 cm Trekkerbladen:

Beschrijving	Omschrijving
Achterblad - Gum rubber	30931A
Achterblad - Nitrile Solide	30938A
Voorblad - geribbeld urethaan	30951A
Voorblad - gekeegt neopreen	30930A

81 cm Trekkerbladen:

Beschrijving	Omschrijving
Achterblad - Gum rubber	30067A
Achterblad - Nitrile solide	30081A
Achterblad - Geribd oranje	30085A
Voorblad - Geribd naturel	30066A
Voorblad - Ingesneden voegen	30079A
Voorblad - Geribd oranje	30083A

STORINGEN OPSPOREN EN VERHELPEN

PROBLEEM	OORZAAK	OPLOSSING
Er is geen toevoer van schoon water.	De schoonwatertank is leeg.De schoonwaterslang of het schoonwaterfilter is verstopt.De kraan van de schoonwatertank of de elektrische bedrading is beschadig.De bedieningsmodule is defect.	Vul de schoonwatertank.Verwijder de verstopping uit de slang of reinig het filter.Repareer of verrang de kraan en de elektrische bedrading.Vervang bedieningsmodule.
De toevoer van schoon water stootiet.	De kraan van de schoonwatertank staat open of is vuil.De kraan van de schoonwatertank of de bedrading is beschadig.De kraan van de schoonwatertank is vuil.De zitting en het leertje in de kraan van de schoonwatertank�zijn beschadigDe bedieningsmodule is defect.	Sluit of reinig de kraan van de schoonwatertank.Repareer of verrang de kraan en de bedrading.Reinig de kraan van de schoonwatertank.Vervang de zitting en het leertje.Vervang bedieningsmodule.
De machine zuigt het water Niet of nicht geheel van de vloer.	De zuigmond staat omhoog.De hoek van de zuigmond is Niet juist.De vergaartank is vol.Het filter is vuil.Er bevindt zich een obstructie in of eris schade aan de trekker of de trekkerslang.De zuigmotor staat Niet aan.De zuigslang zit los of is beschadigd.Het zuigmondrubber is beschadigd, versleten of Niet juist geinstalleerd.De rubberen afdichting van het deksel van de vuilwatertank is beschadigd.	Laat de zuigmond zakken.Zie, om dit aan te passen, de sectie met de titel "Het aanpassen van de trekker".Laat de tank leeglopen.Maak het filter schoon.Verwijder de verstopping of reparer de beschadigging.Controler of de zekering is uitgesprongen.Laat een eventuale reparatie uitvoeren door een door Alto opgeleide servicemonteur.Maak de slang vast en controller deze.Draai of verrang het zuigmondrubber.Monteer het zuigmondrubberblad op de juiste wijze.Vervang de rubberen afdichting.
De batterijen leveren Niet het maximale vermogen.	De polen van de batterijen zijn vuil of beschadigd.Het vloeistofniveau in de cellen is te laag.De batterijen�zijn Niet geheel opgeladen.De batterijlader is beschadigd.De batterijen�zijn defect.De batterijen�zijn Niet aangesloten.De borstel staat in de stand "grondig schrobben".	Reinig de polen en aansluitklemmen.Vervang de beschadigde kabels. Laad de batterijen op.Laad de batterijen op en voeg aan elke cel gedistilleerd water toe.Laad de batterijen gedurende 16 uren op.Laat de batterijlader door een door Alto opgeleide servicemonteur repareren.Controlerijdens het ontladen het voltage van elke cel.Sluit de batterijen aan.Stel de druk bij.
PROBLEM	OORZAAK	OPLOSSING
Het reinigen gebeurt nichtgelijkmatig.	De schrobborstel of meeneemschijf is versleten.Het borstelhuis, de wielen of de kraan van de schoonwatertank zijn beschadigd.De borstelmotor werkt nicht.Het vloeistofniveau in de schoonwatertank is te laag.	Vervang de schrobborstel ofmeeneemschijf.Laat de benodigde reparations uitvoeren door een door Alto opgeleide servicemonteur.Controler of de zekering isuitgesprongen. Druk op de reset-knop.Controler ook of er losse verbindingenijken.Vul de schoonwatertank.OPMERKING: indien het probleem zich blijftvoordoen moet u een door Alto opgeleide servicemonteur raadplegen.
De machine werkt nicht.	De machine heeft geen spanning.De contactsleutel staat in stand "O".De batterijenল noiet aangesloten.De polen van de batterijen�uivul.De batterijen�ui leeg.	Druk eventuele uitgesprongen zekeringenin.Draai de contactsleutel maar stand "I".Controler de verbindingen van debatterijen.Controler het batterijvermogen en laad debatterijenwoord op.OPMERKING: indien het probleem zich blijftvoordoen moet u een door Alto opgeleide servicemonteur raadplegen.

ALTO

FLOOR CARE GARANTIBESTEMMELSER
