GEBRUIKSAANWIJZING SCRUBTEC 343E NILFISK

Ondergetekende verzekert dat de bovengenoemde modellen geproducedzijn in overeenstemming met de volgenderechtlijnen en standardaards.

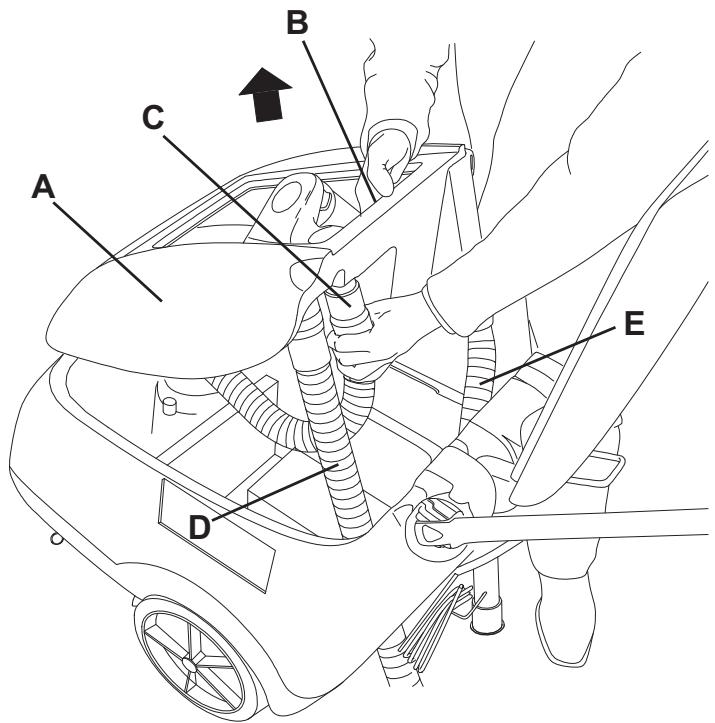

DE TANK MET VUIL WATER VERWIJDEREN 13

LANGE PERIODE VAN STILLSTAND 13

EERSTE GEBRUIKSPERIODE 13

ONDERHOUD 14

ONDERHOUDSSCHEMA 14

REINIGING VAN DE TREKKER 15

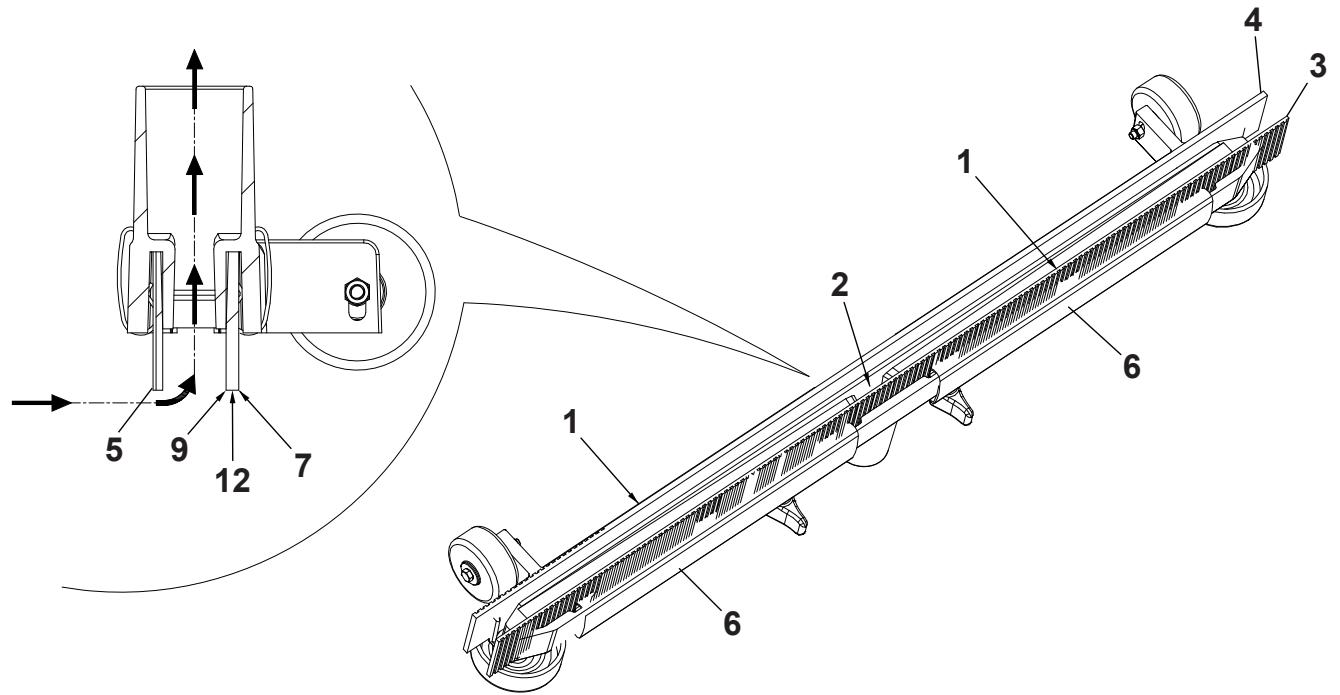

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER. 15

REINIGING VAN DE BORSTEL 16

REINIGING VAN DE TANKS EN VAN HET AANZUIGROOSTER 16

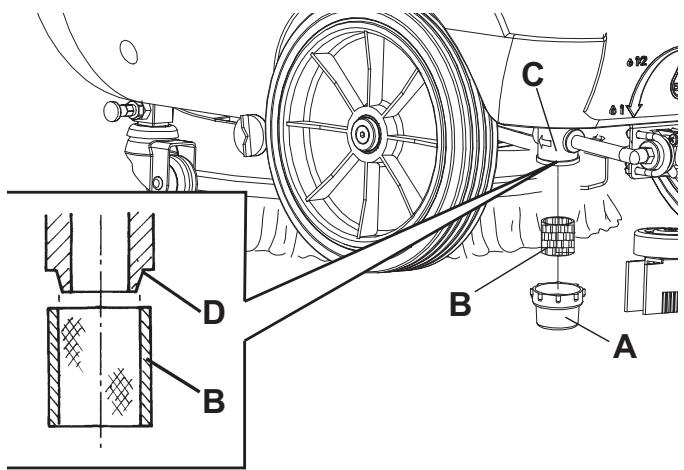

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL 17

AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE 17

STORINGEN LOKALISEREN 18

VERWIJDERING 18

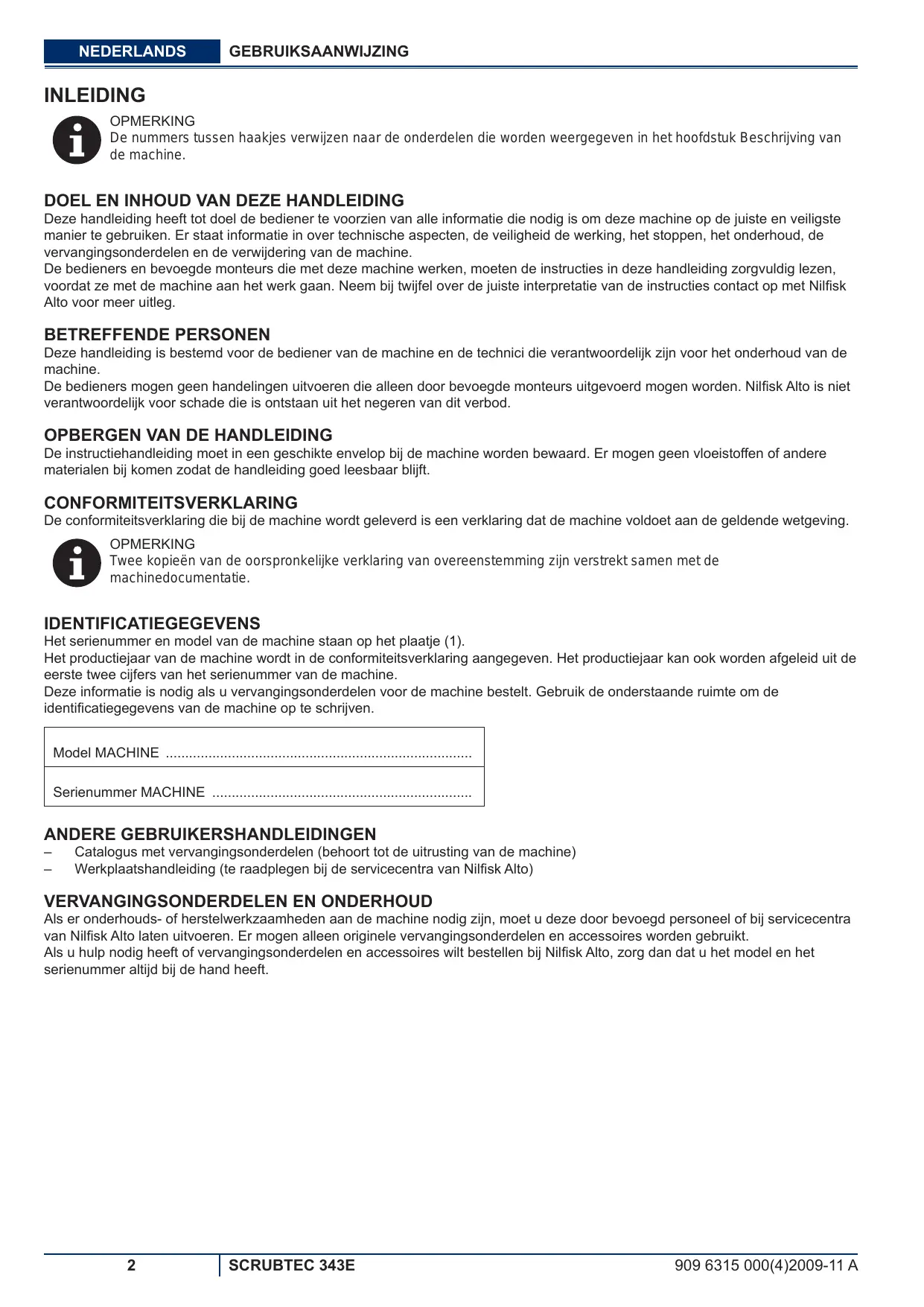

INLEIDING

OPMERKING

De nummers:tussen haakjes verwijzenaar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en de verwijdering van de machine.

De bedieren en bevoegde monteurs die met deze machine werkken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk Alto voor meer uittleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogenen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerdogen worden. Nilfisk Alto is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er zou geen vloeistoffen of andere materialen bij komen zodate de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�in verstrecht samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op hetplaatje (1).

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Catalogus met verrangingsonderdelen (behoort tot de uitrusting van de machine)
• Werkplaatshandelieiding (te raadplegen bij de servicecentra van Niifisk Alto)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zich, moet u deze door bevoegt personeel of bij servicecentra van Nilfisk Alto latent uitvoeren. Er moot alleen originele verrangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verrangingsonderdelen en accessoires wilt bestellen bij Nilfisk Alto, zorg dan dat u het model en het serienummer alttijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk Alto streeft aan te brengen waar wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires要去en expliciert worden goedgekeurd en uitgevoerd door Nilfisk Alto.

BEDRIJFSCAPACITEIT

Deze schrobmachines zijn ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en要去en door een bevoegde bediener worden gebruikt.

Deze schrobmachines zijn nicht geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achefterwaarts, vór en acheter, rechts en links in deze handleiding zichn vanuit de bediener in zichrijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij afevering van de machine zorgvuldig of de verpakking en de machine Niet zich beschadigdijdens het transport.

Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controleer alkijd of de volgende onderdelen bij uw machine+zijn geleverd:

Bedienershandleiding van de schrobmachine
- Catalogus met verwangingsonderdelen van de schrobmachine
Verlengstuk voor voedingskabel

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatuies aan te gehen. Lees deze informatatie alkijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is efectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvoer of op locatie voordoen, worden veroorzaakt door het nicht naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de Beste garantie gegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OPI!

Dit symbol geeft een möglichk risico op personlijk letsel aan.

WAARSCHUWING!

Dit symbolism geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties.

Lees de blokken tekst die met dit symbol়n gemickeerd zorgvuldig door.

OPMERKING

Dit symbol geeft een opmerking aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Geeft aan dat wordt aangeraden deze verkorte handleiding te lezen voordat u met de machine aan het werk gaat.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

• De stekker要去 het contact worden verwijderd voordat er reinigings- of onderhoudswerkzaamheden worden uitgevoerd, onderdelen worden verrangen of functies worden omgezet.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zich geinstruerd over het gebruik ervan. De machine mag Niet worden gebruikt door kinderen of mensen met een handicap.
• Wonneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
• Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door verilgheidssteunen.
• Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়: deze machine is Niet geschikt voor het verzamelen van schadelijke stof.

LET OP!

• Deze machine is voorzien van een voedingskabel met aarding en een geaarde stekker. Bij storingen of elektrische blokkering van de machine verkleint de aarding de kans op een elektrische schok.
• De stekker要去 in een geschikt stopcontact met aarding op basis van de geldende wetgeving worden gestoken.
  Bij verkeerde aansluiting bestaat de kans op een elektrische schok. Wanner u twijfelt over de aanwezigheid van een a Harding bij het te gebruiken stopcontact, raadpleeg dan een gekwalificeerde monteur.
• Voer geen aanpassingen aan de stekker van de machine door. Wanner de stekker Niet op het stroomnet kan worden aangesloten,要去en er geaarde stopcontacten worden geinstalleerd door een gekwalificeerde monteur, op basis van de geldende wetgeving.
• Voordat u de voedingskabel op het stroomnet aansluit, moet u controlleden of de frequentie en de spanning op het typeplaatje van de machine (1) overeenkommen met de spanning van het stroomnet.
  Haal de stekker van de machine Niet uit het stopcontact door aan de voedingskabel te trekken. Als de machine要去 worden losgekoppeld,要去 u aan de stekker trekken,iet aan de kabel.
• Raak de stekker of de machine Niet aan als u natte handen heeft.
  Zet alle bedieningsonderdelen uit voordat u de stekker van de machine uit het stopcontact trekt.
• Controller regelmatig de voedingskabel op schade zoals barsten, scheuren of veroudering. Wanner de kabel is beschadigd,要去hij worden verrangen.
• Wonneer de voedingskabel is beschadigd,要去 deze worden verrangen door de fabrikant of door de technisch Dienst van de fabrikant.
  Ga om elk risico te vermijden voor het verrangen van een beschadigde voedingskabel maar een geauthoriseerd Nilfisk Alto-servicecentrum of vraag een gekwalificeerde monteur.
• Gebruik de voedingskabel nicht om de machine te trekken of te vervoeren en gebruik de kabel nicht als hendel. Zorg dat de voedingskabel Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de voedingskabel.
  Zorg dat de draaiende borstels geen contact makes met de voedingskabel.
  Houd de voedingskabel uit de buurt van warme oppervlakken.
• Laat de machine Niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel de machine van het stroomnet als de machine nicht worden gebruikt en voordat er onderhoudswerkzaamheden worden uitgevoerd.
• Wonneer de machine onbeheard worden achtergelaten, moet de machine zodanig worden beveiligd dat hij nicht kan.gaan bewegen.
  Zorg alsd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschemde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag Niet onder vochtige omstandigheden worden gebruikt of opgeslagen.
• Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen.
• Laat de machine nicht als speelgoed gebruiken. Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
• Gebruik de machine Niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk Alto worden aanbevolen.
• Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.

LET OP!

• Gebruik de machine nicht op een hellende ondergrond.
• Gebruik de machine nicht in bijzonder stoffige ruimten.
• Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
  Stoot Niet gegen ksten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
  Zet geen flessen vloeistof op de machine.
• De temperatuur要去 bij gebruik van de machine:tussen de 0^ en +40^ liggen.
• De temperatuur要去 bij opslag van de machine tussen de 0^ en +40^ liggen.
  De vochtigheidsgraad moet tussen 30% en 95% liggen.
• Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen.
  Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.
• Gebruik de machine nicht als vervoermiddel.
• Laat de borstel/pad Niet werkken als de machine stilstaat, om schade aan de vloer te voorkomen.
• Gebruik bij brand een poederbrandblusser. Gebruik geen water.
• Verwijder de beschemingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normal onderhoud.
  Zorg dat er geen voorwerpen door de openingsen komen. Wanner de openingsen zich verstopt, mag de machine Niet worden gezruikt. Houd de openingsen van de machine vrij van stof, draden, haren of andere vremeinde stoffen die de luchtstroom konnen verminderen.
• Verwijder of verander geen plaatjes van de fabrikant op de machine.
• Deze machine is nicht geschickt voor gebruik op staat of openbare wegen.
• Wees voorzichtig als de machine bij vriesttemperaturesen worden gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
• Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding worden gespecifieerd. Het gebruik van andere borstels of pads kan de verilgheid in gevaar brengen.
• Als u afwijkingen in de werking van de machine vermoedt, controller dan of deze nicht worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.

• Wanneer de machine

• nied goed werkdt

• beschadigd is
• abnormale lekkage van schuim of water vertoont
• bloot is gesteld aan de weersomstandigheden verwijl hij was geopend
  nat is geworden of in het water is gevallen

moet u de machine onmiddelijk uitschakelen en contact opnemen met een geauthoriseerd Nilfisk Alto-servicecentrum of een gekwalificeerde monteur.

Vraag bij verranging van onderdelen om ORIGINELE verrangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
- Uit veiligeidsoverwegingen en voor een correcte werkig van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine UITvoert alle instructies zorgvuldig door.
- Was de machine Niet met directe waterstralen, een hagedrukspuit of met bijtende materialen.
- Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (elektronische onderdelen, etc.). Deze要去en volgens de voorschriften maar de waarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

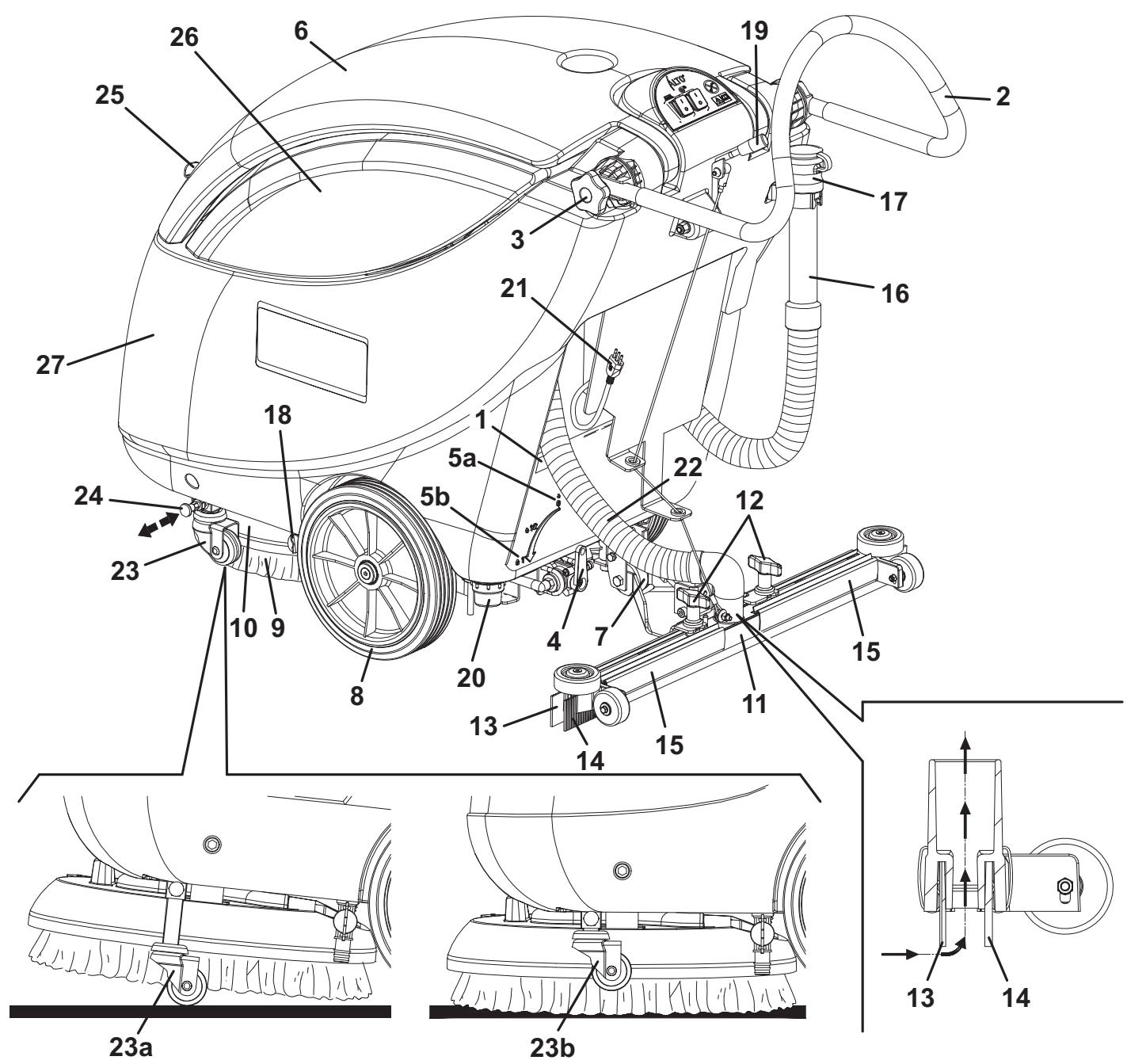

OPBOUW VAN DE MACHINE

1. Plaatje met serialummer / technische gegevens / conformiteitsmarkering
2. Stuur
3. Hendel voor instelling van de Kanteling van het stuurwiel
4. Bedieningshendel voor reinigingsmiddel
   5a. Minimale stromingspositie van het reinigingsmiddel
   5b. Maximale stromingspositie van het reinigingsmiddel
5. Afdekking vuilwatertank
6. Achterwiel voor ondersteuningijdens transport/parkeren
7. Middelste wielen op vaste as
8. Borstel/pad
9. Schrobdek borstelhouser/padhouser
10. Trekker
11. Bevestigingswieltjes trekker
12. Rubber voorste trekker

13. Rubber ache terste trekker

14. Bevestigingsveren rubber trekker

15. Uitlaatslang voor vuil water
16. Steun voor uitlaatslang voor vuil water
17. Uitlaatklep voor reinigingsmiddel
18. Hendel voor de stand omhoog/omlaag van de trekker
19. Filter voor reinigingsmiddel
20. Voedingskabel
21. Aanzuigslang van de trekker
22. Transport-/parkeermechanisme
    23a. Transport-/parkeermechanisme vastgekoppeld
    23b. Transport-/parkeermechanisme ontkoppeld
23. Stekker voor stand transport-/parkeermechanisme
24. Steun voor borstel/padhouder
25. Vuilwatertank
26. Tank voor reinigingsmiddel

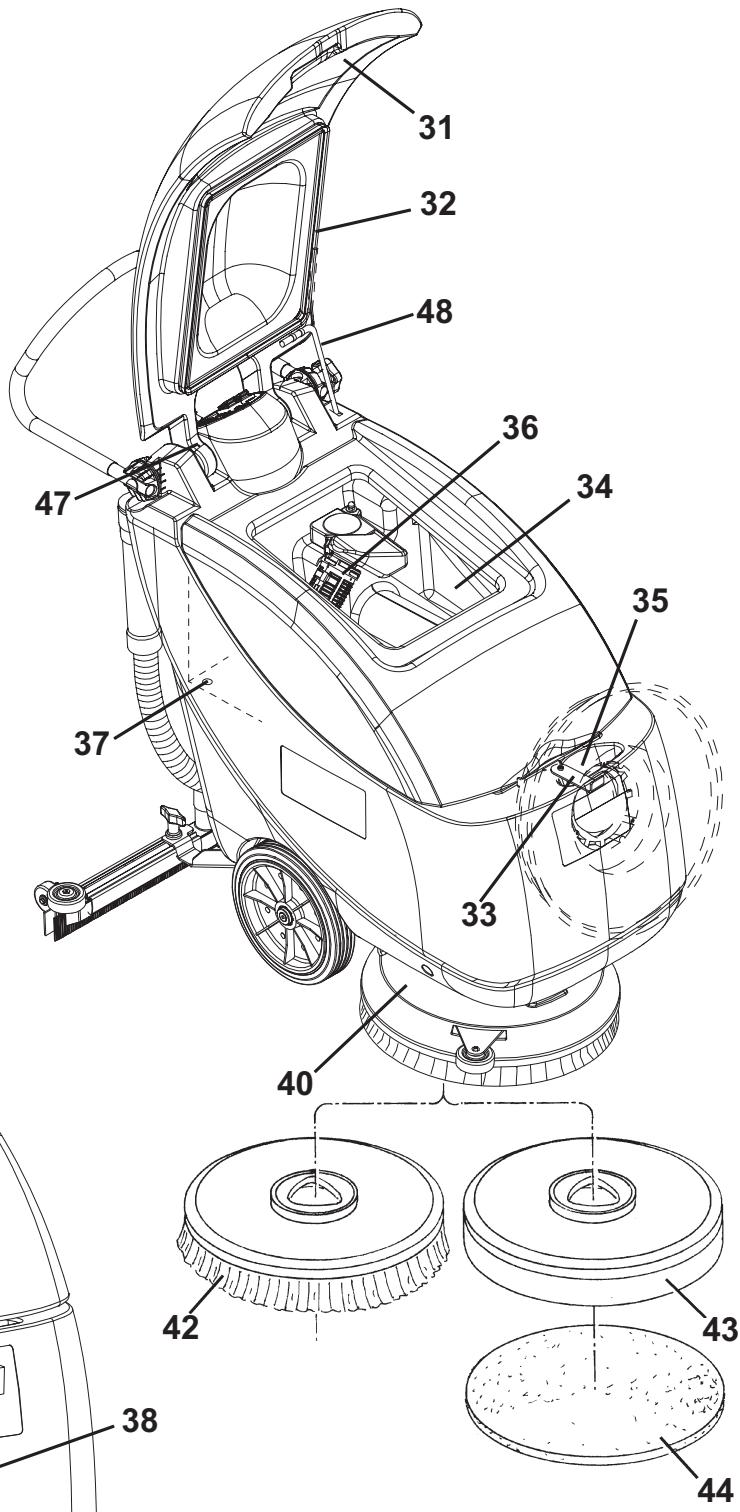

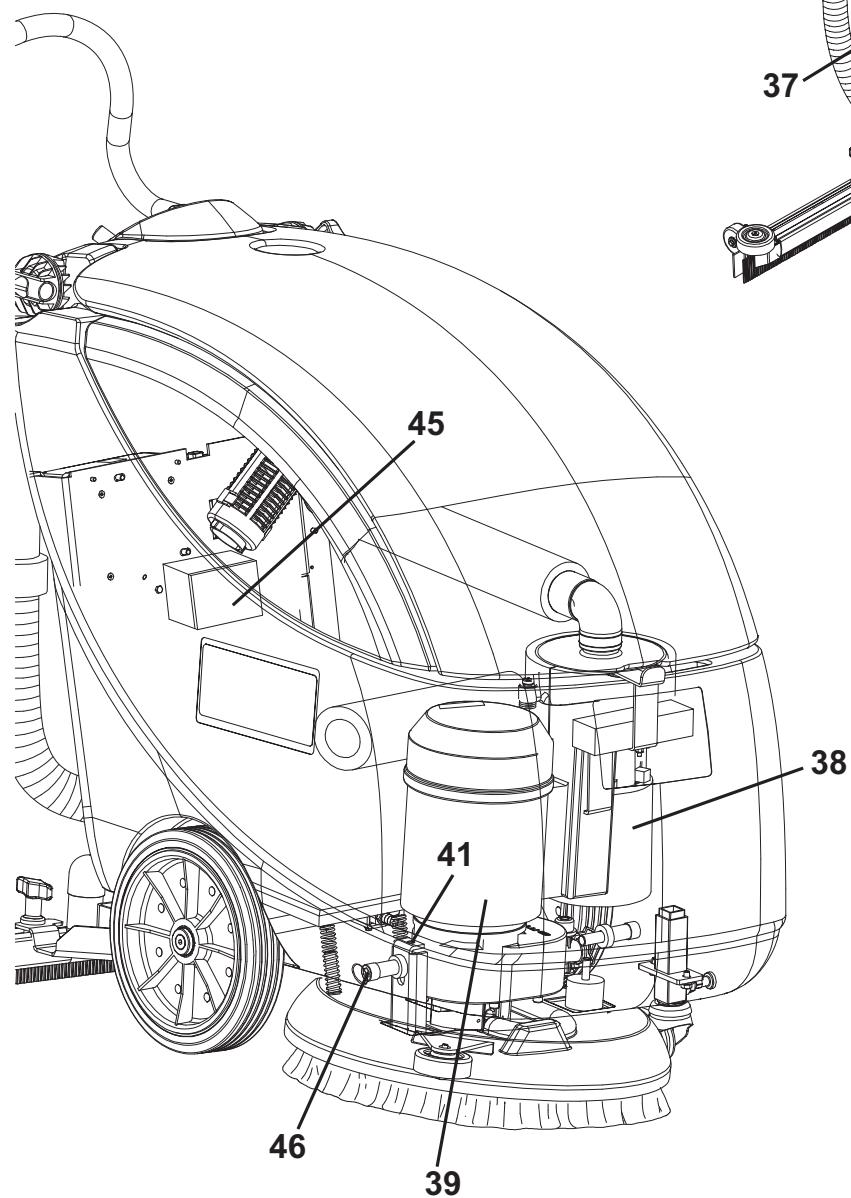

OPBOUW VAN DE MACHINE (Vervolg)

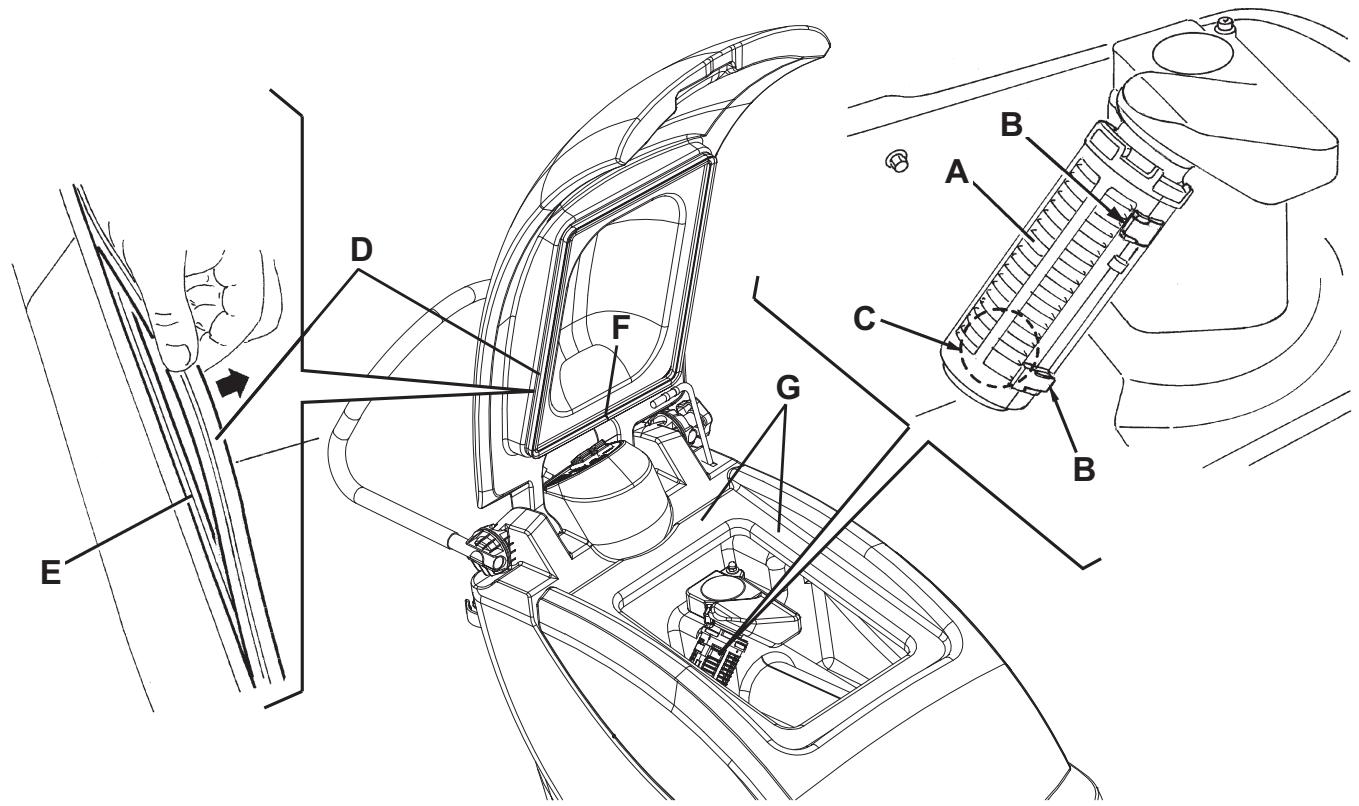

1. Afdekking vuilwatertank (geopend)
2. Pakking afdekking vuilwatertank
3. Steun voor borstel/padhouser
4. Ruimte voor de vuilwatertank
5. Vulmond van de tank voor reinigingsmiddel
6. Aanzuigrooster met automatische sluiting (drijvend)
7. Aftapopening voor vuil water
8. Motor aanzuigsysteme
9. Motor borstel/padhoulder
10. Schrobdek borstelhouser/padhouser
11. Stelschroeven voor voorwaartse snugheid machine
12. Borstel
13. Padhouder
14. Pad
15. Kastje klemmenbord
16. Schroeven
17. Compensatieopening
18. Steunstang afdekking (ingeschakeld)
19. Draairichting om de borstel/padhouder vast te koppelen

S311236A

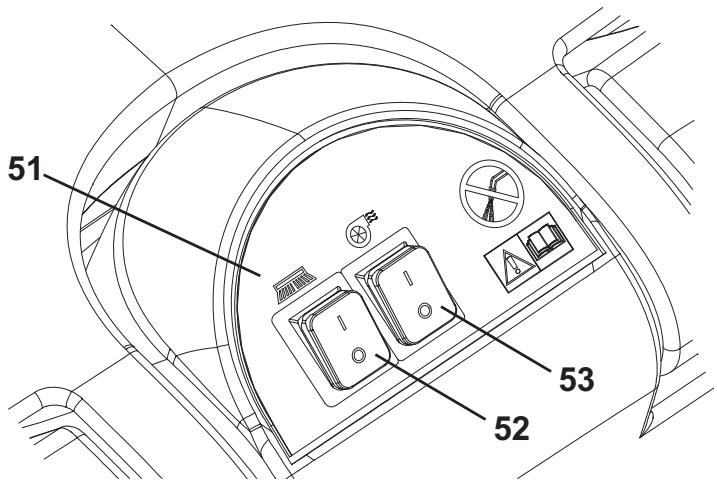

CONTROLE- EN BEDIERINGSPANEEL

1. Controle- en bedieningspaneel
2. Schakelaar borstel/padhouder
3. Schakelaar aanzuigsysteme

S311232A

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduiitvoering kan de machine worden uiterust met de volgende accessoires, op basis van het gebruik van de machine:

• Borstels/pads van verschillende materialen

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Algemeen	SCRUBTEC 343E 230 Volt	SCRUBTEC 343E 115 Volt
Lenghte machine	1.120 mm
Breedte machine met trekker	720 mm
Breedte machine zonder trekker	570 mm
Minimale/maximale hoogte met verstelhaar stuur	860 - 1.105 mm
Totaal gewicht van de machine	75 kg
Minimale draaicirkel	750 mm
Breedte reinigingsvlak	430 mm
Diameter middelste wielen op vaste as	250 mm
Diameter borstel/pad	430 - 432 mm
Druk acheterwieten op de vloer	1,0 N/mm2
Druk voorwij op de vloer	1,9 N/mm2
Druk van de borstel/pad op de vloer	28 kg

Prestaties	SCRUBTEC 343E 230 Volt	SCRUBTEC 343E 115 Volt
Aanzuiging	1.316 mmH₂O
Toerental motor borstel/padhouder	150 toeren/min.	170 toeren/min.
Geluidsdruk op hetoor van de bestuurder (ISO 11201, ISO 4871) (LpA)	70 dB(A) ± 3dB(A)
Geluidsvermogen geproduced door de machine (ISO 3744, ISO 4871) (LwA)	87 dB(A)
Trillingsniveau op de arm van de bestuurder (ISO 5349-1)	< 2,5 m/s²
Vermogen van motor voor aanzuigsysteme	550 W
Vermogen motor borstel/padhouder	1.100 W	550 W
Maximale hellingshoek	2%
Spanning system	230 V - 50 Hz	115 V - 60 Hz
Tankinhoud schoon water	31 liter
Inhoud vuilwaterreservoir	30 liter

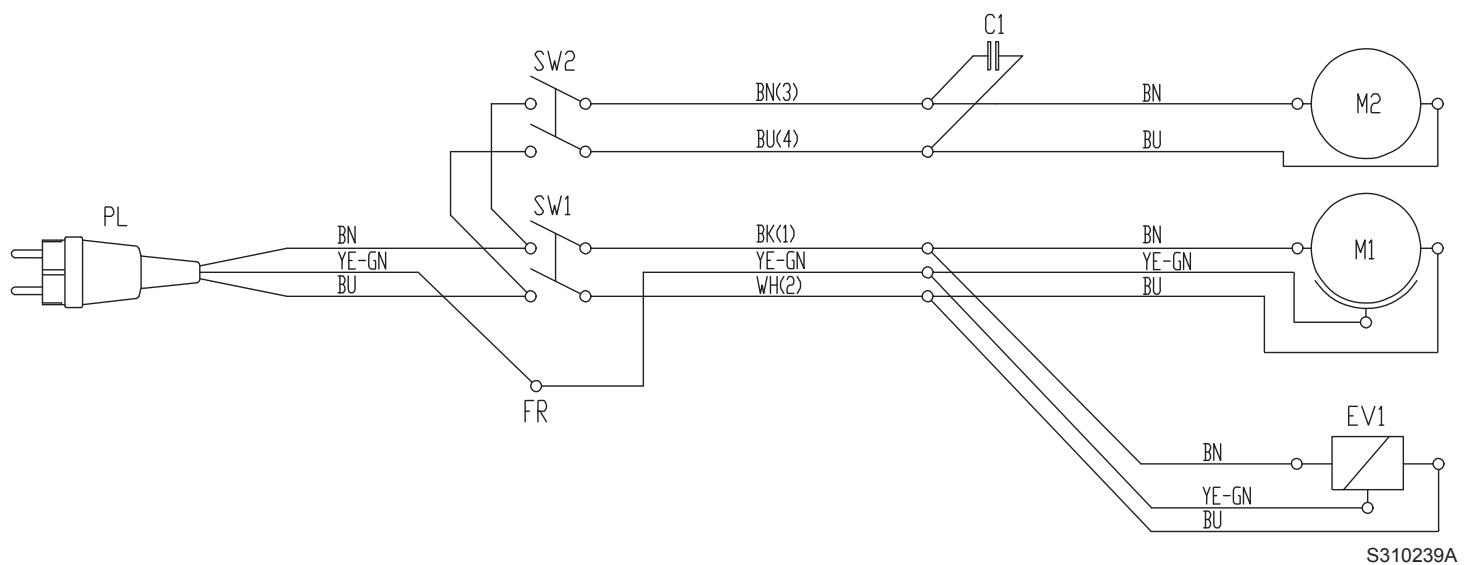

C1	Onderdrukker
EV1	Magneetklep water
FR	Frame
M1	Motor borstel/padhouder
M2	Motor aanzuigsystem
PL	Stekker
SW1	Schakelaar borstel/padhouder
SW2	Schakelaar aanzuigsystem

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

GEBRUIK

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op dezeplaatjes goed kennen.

Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

VOOR HET STARTEN VAN DE MACHINE

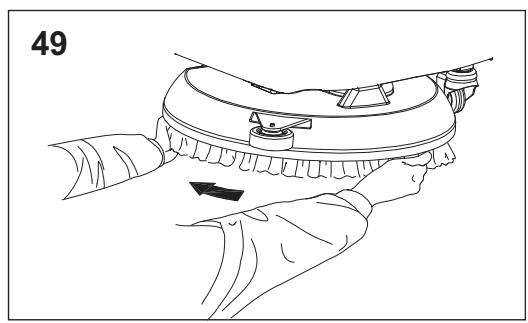

Montage van de borstel of padhouder

OPMERKING

Naar gelang het type vloer dat u moet behandelen, kunt u de borstel (42) of de padhouser (43) monteren.

1. Gebruik de stekker voor de stand (24) en ontkoppel het transport-/parkeermechanisme (23b) van de machine.
2. Ontkoppel het schrobdek borstelhouser/padhouser (10) door het stuur als hefboom te gebruiken (2).
3. Plaats de borstel (42) of de padhouser (43) onder het schrobdek.
4. Breng het schrobdek (10) omlaag met behulp van het stuur (2).
5. Sluit de voedingskabel (21) aan op het stroomnet.
6. Druk enkele seconden op de schakelaar voor de borstel/padhouser (52) zodate de borstel/padhouser kan worden vastgekoppeld.

Mocht dit lastig gaan, draai de borstel/padhouser dan handmatig maar links (49).

Handleiding voor toepassing van de borstels/pads (alleen aanbevelingen)

Beschikbare typen borstels		Midlite Grit 180	Midgrit 240	Prolite	Union Mix
Algemene reiniging	Beton
	Terrazzovloeren
	Keramiektegels/breukstenen
	Marmer
	Vinyltegels
	Rubberen tegels
Polijsten	Rubberen tegels
	Marmer
	Vinyltegels

Montage van de trekker

1. Monteer de trekker (11) enzet hem vast met de wieltjes (12). Sluit daarna de aanzuigslang (22) aan op de trekker.

De tank met reinigingsmiddel vullen

1. Open de afdekking van de vuilwatertank (41) enzet deze vast met de steunstang (59).
2. Gebruik de vulmond (35) om de tank (27) te vullen met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden.

Vul de tank nicht volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat.

Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan.

De temperatuur van het reinigingsmiddel mag Niet hoger zichn dan 40^

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去en geschikt zich voor de machine.

Afstellenen

1. Stel het stuurwiel (2) af waar wens met behulp van de hendels (3).

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige deel.
2. Zet de machine op de werkplek door de machine met de handen op het stuur (2) te duwen.
3. Sluit de voedingskabel (21) aan op het stroomnet.

LET OP!

Voordat u de voedingskabel op het stroomnet aansluit, moet u controlleden of de freqentie en de spanning op het typeplaatje van de machine (1) overeenkommen met de spanning van het stroomnet.

1. Breng de trekker (11) omlaag met de hendel (19).
2. Zet de hendel voor afstelling van de toevoer van het reinigingsmiddel (4) in een stand:tussen het minimum (5a) en het maximum (5b). U kunt de watertoevoer aan de borstels tijdens de werkzaamheden in geen enkele stand helemaal sluiten.
3. Houd een hand op het stuur (2) en start de machine door de schakelaars voor de borstel/padhouder en de aanzuigsysteme (52 en 53) in de stand 'I' te zetten.

De machine stoppen

1. Zet de schakelaars voor de borstel/padhouder en de aanzuigsystem (52 en 53) in de stand '0'.
2. Ontkoppel de voedingskabel (21) van het stroomnet.
3. Breng de trekker omhoog met de hendel (19).
4. Gebruik de stekker voor de stand (24), ontkoppel de borstel/padhouser en koppel (23b) het transport-/parkeermechanisme van de machine vast.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werden beschreiben in het vorige deel.
2. Houd bye handen op het stuur (2) bij het besturen van de machine en begint met het reinigen/drogen van de vloer.

WAARSCHUWING!

Om schade aan de oppervlakte van de vloer te voorkomen mag de borstel/pad Niet in stilstand worden gebruikt en indien de machine stil blijft staan, dient de werking van de borstel/pad door middel van de schakelaar (52) worden gestopt.

WAARSCHUWING!

Voordat u de borstel/pad verwijdert,要去 u deze eerst stopzetten door op de schakelaar (52) te drukken.

1. Varieer indien nodig de hoeveelheid reinigingsmiddel die waar de borstel worden gestuurd met de hendel (4).

OPMERKING

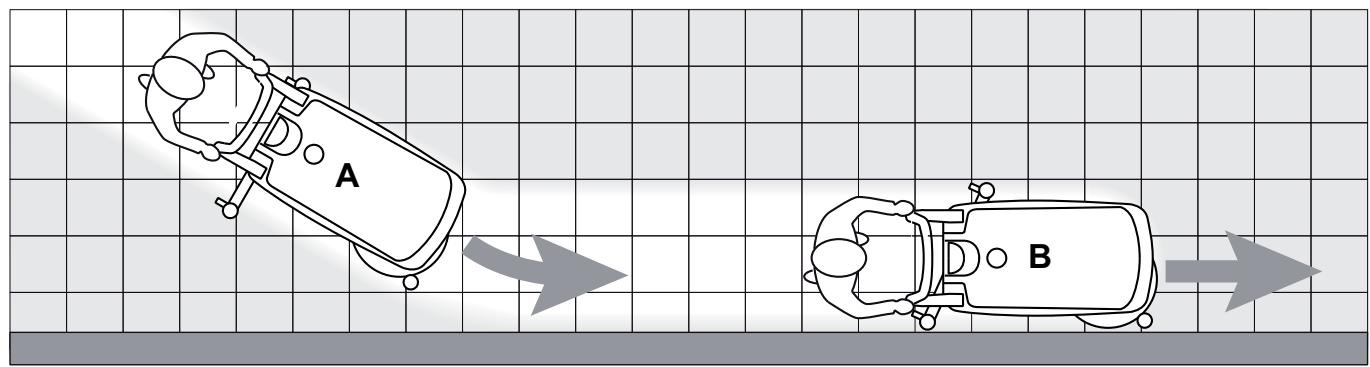

Nilfisk Alto raadt u aan de rechterzijde van de machine eerst richting de muur te lately gaan om de vloer gegen de muur te reinigen/drogen, zoals in afbeelding 1.

Afbeelding 1

P100160

Afstelling van de voorwaartse beweging van de machine

1. De voorwaartse slelheid van de machine is afhankelijk van het type vloer dat wordt behandeld en van de geseleterde borstel of pad.

U kurz de voorwaartse snelheid afstellen aan de hand van de betreffende procedure in het hoofdstuk Hoofdstuk.

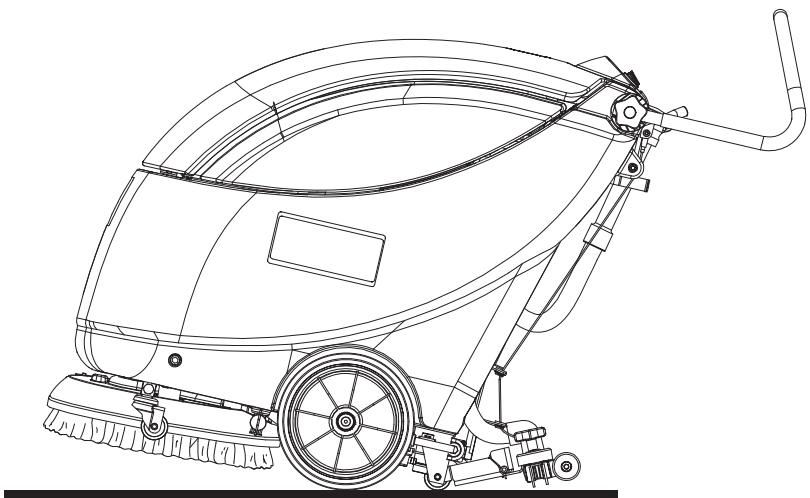

DE MACHINE TRANSPORTEREN/PARKEREN

Ga als volgt te werknen bij het transporteren/parkeren van de machine.

1. Zet de schakelaars voor de borstel/padhouder en de aanzuigsystem (52 en 53) in de stand '0'.
2. Ontkoppel de voedingskabel (21) van het stroomnet en rol deleze op de steun.
3. Breng de trekker omhoog met de hendel (19).
4. Pak de hendel (2) vast en LAST deze ieis zakken totdat het achechterwiel (7) contact maakt met de vloer (Afb. 2). Duw de machine nu op deze manier voor het transport of het parkeren.
5. Na de werkzaamheden moet u de boenzijde omhoog brengen met het ontkoppelingsmechanisme zodat de borstel/pad Niet over de vloer sleegt en natte sporen achechterlaat. Zie voor de procedure de paragraaf 'Na gebruik van de machine'. Zet het ontkoppelingsmechanisme in de steun (25).

Afbeelding 2

S310234

DE TANKS LEGEN

Een automatisch sluitsystem met vlotter (36) zorgt dat het aanzuigsystem nieet更是 Werkt als de vuilwatertank (26) vol is.

Als het aanzuigsysteme is geblokkeerd wonneer de vuilwatertank vol is, dan merkt u dit omdat de motor van het aanzuigsysteme.
meer lawaai maakt en de vloer nicht worden gedroogd.

WAARSCHUWING!

Wanner het aanzuigssystem per ongeluk wordenuitgeschakeld (bijvoorbeeld wonneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging wordt stoppezet), kunt u het systeem weeer activeren door het met de schakelaar (53)uit te schakelen, de afdekking (6) te openen en te controleren of de vlotter in het rooster (36) tot het niveau van het water is gedaald; sluit daarna de afdekking (6) en start het aanzuigssystem weer met de schakelaar (53).

Als de vuilwatertank (26) vol is, kurz u de tank als volgt legen.

Tank met vuil water legen

1. Druk op de juiste schakelaars van de borstel/padhouser en van het aanzuigsystem (52 en 53).
2. Ontkoppel de voedingskabel (21) van het stroomnet en rol deleze op de steun.
3. Breng de trekker omhoog met de hendel (19).
4. Duw de machine waar de aangewezen 'verzamelzone'.
5. Gebruik de stekker voor de stand (24), ontkoppel de borstel/padhouder en koppel (23b) het transport-/parkeermechanisme van de machine vast.
6. Maak de vuilwatertank (26) leeg met behulp van de uitaatslang (16).

Vul na de werkzaamheden het reservoir met schoon water.

Tank met reinigingsmiddel legend

Voer de voorgaande punten 1 tot en met 4 UIT.

1. Leeg de tank met reinigingsmiddel (27) met behulp van de uitlaatklep (18).
2. Vul na de werkzaamheden het reservoir met schoon water.

NA GEBRUK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen UITvoeren voordat u machine achterlaat:

1. Zet de borstel/padhouder als volgt UIT:

Zet de schakelaar van de borstel/padhouser (52) met de borstel/padhouser omhoog in de stand I' en na enkele seconden in O', zodat de borstel/padhouser wordt losgekoppeld.

1. Ontkoppel de voedingskabel (21) van het stroomnet en rol deleze op de steun.
2. Leeg de tanks (26 en 27) aan de hand van de specifieke delen in de handleiding.
3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine要去en worden uitgevoerd (zie het hoofdstuk Onderhoud).
4. Zet de machine op een droge, schone plaats en houd de borstel/padhouder en de trekker gedemonteerd of omhoog.

DE TANK MET VUIL WATER VERWIJDEREN

Wanner er controle- en onderhoudswerkzaamheden要去en worden uitgevoerd, kan het nodig+zijn de vuilwatertank (26) te verwijderen. Hierna volgt de beschrijving.

1. Leeg de tank van het vuile water (26) zoals in de betreffende paragraaf wordenuitgelegd.
2. Zet de machine op een vlakke ondergrond.
3. Controller of de voedingskabel (21) van het stroomnet is ontkoppeld.
4. Ontkoppel de aanzuigslang (22) van de trekker (11).
5. Haal de uitlaatslang voor het vuile water (16) los UIT de steun (17).
6. Open de afdekking (6).
7. Pak de tank met het vuile water (A, Afb. 3) vast in de zone (B) en breng deze iets omhoog.
8. Haal de aanzuigslang (C) los uit de tank en verwijder de tank (A) met de slangen (D) en (E).

Afbeelding 3

S311229A

LANGE PERIODE VAN STILLSTAND

Als de machine langer dan 30 Tage nicht worden gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel 'Na gebruik van de machine' uit.
2. Zet de machine op een schone, droge plek.

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controeren. Controller of de zichtbare onderdelen intact+zijn en geen lekkages vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkung ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OP!

De onderhoudswerkzaamheden要去en worden uitgevoerd verwijl de machine is uitgeschakeld en de voedingskabel van het stroomnet is ontkoppeld.

Lees.altijd alle instructies in het hoofdstuk Veiligheid.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding worden alleen de eenvoudigste en meest voorkomende onderhoudswerkzaamheden beschreiben.

OPMERKING

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandelding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks	Maandelijks	Jaarlijs
Reiniging van de trekker
Reinigung van de borstel
Reinigung van de tanks en van het aanzuigrooster
Controle en verranging van de rubbers van de trekker
Reinigung van het filter van het reinigingsmiddel
Controle van de bevestiging van schroeven en moeren			(1)
Controle en verranging van de koolborstels van de motor van het aanzuigsysteme				(2)

(1) En na de eerste 8 bedrijfsuren.
(2) Onderhoud door een geauthoriseerd Nilfisk Alto-servicecentrum.

REINIGING VAN DE TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

WAARSCHUWING!

Wij raden u aan werklandschoenen te dragen als u de trekker reinigt sondern er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Controller of de voedingskabel (21) van het stroomnet is ontkoppeld.
3. Breng de trekker omlaag met de hendel (19).
4. Ontkoppel de aanzuigslang (22) van de trekker.
5. Draai de wieltjes (12) los en verwijder de trekker (11).
6. Spoel en reinig de trekker. Haal met name de vuitjes en troep uit de geleidingsruimten (A, Afb. 4) en uit de aanzuigopening (B).
7. Controller of de voorste rubber (C) en deijkenste rubber (D) heel zich en geen snaeden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen (zie de procedure in het volgende hoofdstuk).
8. Monteer de onderdelen wee in de omgekeerde volgorde van demontage terug.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reinig de trekker zoals wordt beschreiben in het vorige deel.
2. Controller of de stroken van de voorste rubber (E, Afb. 4) en van dechterste rubber (I) tegelijkertijd over de hele lengte op een vlakke ondergrond steunen. Als dat Niet het geval is, moet u ze als volgt in hoogte verstellen:

Verwijder de bevestigingsveren (F) en stel cervolgens de achechterste rubber (C) en de voorste rubber (D) af.
- Monteer de bevestigingsveren op de awhile en Voorste rubbers.

1. Controller of de voorste rubber (C) en dechterste ruimte (D) heel zich en geen sden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen. Dat doet u als volgt. Controller ook of de voorste rand (H) van dechterste rubber nicht versleten is. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door de andere rand (G) die nog heel is. Als de andere rand ook versleten is,要去 u de rubber verrangen. Dat doet u als volgt:

2. Verwijder de bevestigingsveren (F) en verrang de voorste rubber (D) (of draai deze om).

3. Monteer de bevestigingsveren op de awhile en Voorste rubbers.

4. Monteer de trekker (11) en draai de wieltjes (12) vast.

5. Sluit de aanzuigslang (22) aan op de trekker (11).

Afbeelding 4

S310240

REINIGING VAN DE BORSTEL

OPMERKING

Wij raden u aan werkhandsoenen te dragen als u de borstel reinigt sondern er vuil aan kan blijven hangen.

1. Verwijder de borstel van de machine zoals werk beschreven in het hoofdstuk Gebruik.
2. Reinig en spoel de borstel met water en reinigingsmiddel.
3. Controller of de haren van de borstel heel zich en Niet overmatig versleten. Anders要去 de borstel worden verrangen.

REINIGING VAN DE TANKS EN VAN HET AANZUGROOSTER

1. Duw de machine waar de aangewezen 'verzamelzone'.
2. Controller of de voedingskabel (21) van het stroomnet is ontkoppeld.
3. Open de afdekking (6), en reinig en spoel met schoon water de afdekking zelf, de tanks (26 en 27) en het aanzuigrooster (36). Haal het water uit de tanks met de uitlaatslang (16) en de klep (18).
4. Haal indien nodig de steunen (B, Afb. 5) los, open het rooster (A) en haal de vlotter (C) eruit en reinig.Deze met zorg. Plaats daarna terug.
5. Controller of de pakking (D) van de afdekking van de vuilwatertank heel is.

OPMERKING

De pakking (D) zorgt dat er voldoende druk worden opgebouwd in de tank. Dat is nodig om het vuile water waar binnen te zuigen.

Vervang indien nodig de pakking (D) door deutsche uit de bevestiging (E) te halen.

Als u een neue pakking monteert, moet u de bevestiging (F) plaatsen zoals in de afbeelding (midden acheer).

1. Controller of ook alle oppervlakken (G) waarmee de pakking (D) contact maakt onbeschadigd zich en geschikt voor bevestiging van de pakking zich.
2. Controller of de compensatieopening (47) Niet belemmerd worden.

OPMERKING

Via de opening (47) kan de lucht in de spouw van de afdekking worden afgevoerd, zodate de druk in de tank op peel blijft.

1. Sluit de afdekking van de de vuilwatertank (6).

Afbeelding 5

S311227A

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL

1. Leeg de tank van het reinigingsmiddel (27) zoals in de betreffende paragraaf worden dit uitgelegd.
2. Zet de machine op een vlakke ondergrond.
3. Controller of de voedingskabel (21) van het stroomnet is ontkoppeld.
4. Verwijder de transparante afdekking (A, Afb. 6) en verwijder daarna het filterrooster (B). Reinig ze en monteer ze waar in de steun (C).

OPMERKING

Plaats het filterrooster (B) op de juiste manier terug in de houder (D) van de steun (C).

Afbeelding 6

S310232A

AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE

OPMERKING

De voorwaartse slelheid van de machine kan varieren op basis van de te behandelen vloer en of de borstel of pad worden gebruikt.

Voer de nodige afstellingen uit door als volgt te werk te gaan.

1. Verwijder de tank met vuil water zoals worden beschreiben in het hoofdstuk Gebruik.
2. Voer de afstelling van de voorwaartse snelheid van de machine als volgtuit met de schroef (41):

Draai de schroef (46) los, op de rechterzijde van de machine, door deze gegen de klok in te draaien.
- Draai de stelschroef (41) gegen de klok in om de voorwaartse snugheid van de machine te verhogen.
- Draai de stelschroef (41) met de klok mee om de voorwaartse snugheid van de machine te verlagen.
Zodra de afstelling correct is, draai u de schroeven vast (46).

1. Plaats de vuilwatertank zoals aangegeven in het hoofdstuk Gebruik.
2. Als de machine maar voor gebruik is, voer de praktische controles van de machine dan uit. Herhaal punten 1 tot en met 4 als u nog meer afstelingen要去uitvoeren.

STORINGEN LOKALISEREN

Probleem	Waarschijnlijke oorzaak	Herstelactie
De motoren starten nicht	De voedingskabel (21) is stuk of nicht aangesloten op het stroomnet	Vervang de kabel of sluit deze aan
Er worden onvoldoende vuil water aangezogen	De vuilwatertank (26) is vol	Legen
	Het aanzuigrooster (36) is verstopt of de vlotter is gesloten	Reinig het rooster en controllerer de vlotter
	De aanzuigslang (22) is ontkoppeld van de trekker (11) of is stuk	Aansluiten
	De trekker (11) is vuil of de rubbers van de trekker (13, 14) zijn afgesleten of beschadigd	Reinig de trekker of verwang de rubbers
	De afdekking van de vuilwatertank (6) is nicht correct afgesloten of de pakking (32) is stuk	Controller en/of reinig de contactzone of verwang de pakking
	De vuilwatertank (6) is vuil (verstopping van de uitlauf)	Reinigen
Er is onvoldoende toevoer van reinigingsmiddelশen de borstel/pad	Het filter van het reinigingsmiddel (20) is vuil	Reinigen
De trekker veroorzaakt strepen op de vloer	Er zitten afvaldeeltjes onder de rubbers van de trekker (13, 14)	Verwijder het vuil
	De rubbers van de trekker (13, 14) zijn afgesleten, afgeschilferd of beschadigd	Vervang de rubbers

Neem voor meer informatie contact op met de Nilfisk Alto-servicecentra. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine worden afgedankt, moet hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en cervolgens volgens de geldende milieuunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

• Borstel
• Pad
  Elektrische en elektronische onderdelen (^)
  () Raadpleeg met name voor het afldanken van elektrische en elektronische onderdelen uwplaatselijke Nilfisk Alto-kantoort.

Nilfisk ALTO

Why Compromise

www.nilfisk-alto.com

HEADQUARTERS

DENMARK

Nilfisk-Advance Group

Sognevej 25

2605 Brøndby

Denmark

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

SALES COMPANIES

AUSTRALIA

Nilfisk-ALTO

48 Egerton St.

PO box 6046 Silverwater

NSW 2128 Australia

Tel.: [phone]

Fax: [phone]

BELGIUM

Nilfisk-ALTO

Division of Nilfisk-Advance n.v-s.a.
