BEDIENUNGSANLEITUNG SCRUBTEC 343E NILFISK

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

ZIEL UND INHALT DER BETRIEBSANLEITUNG 2

ADRESSATEN 2

AUFBEWAHRUNG DER BETRIEBSANLEITUNG 2

KONFORMITÄTSERKLÄRUNG 2

IDENTIFIZIERUNGSDATEN 2

ANDERE REFERENZANLEITUNGEN 2

ERSATZTEILE UND WARTUNG 2

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN 3

FUNKTIONSEIGENSCHAFTEN 3

HINWEIS 3

AUSPACKEN/LIEFERUNG 3

SICHERHEIT 3

BENUTZTE SYMBOLE 3

ALLGEMEINE HINWEISE 4

GERÄTEBESCHREIBUNG 6

GERATEAUFBAU 6

BEDIENPULT UND BEDIENELEMENTE 8

ZUBEHÖR/SONDERAUSSTATTUNG 8

TECHNISCHE DATEN. 8

SCHALTPLAN 9

BETRIEB 10

VOR DEM EINSCHALTEN DES GERÄTS 10

GERÄT EINSCHALTEN UND ABSTELLEN 11

NACH DER GERÄTEBENUTZUNG 13

SCHMUTZWASSERTANK ABNEHMEN 13

LANGE STILLLEGUNG DES GERÄTS 13

ERSTE BETRIEBSZEIT 13

WARTUNG 14

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG 14

SAUGLIPPE REINIGEN 15

SAUGLIPPENGUMMIS UBERPRUFIN UND AUSTAUSCHEN 15

BURSTE REINIGEN 16

TANKS UND ANSAUGGITTER REINIGEN 16

REINIGUNGSLösUNGSFILTER REINIGEN 17

Vorschubgeschwindigkeit DES GERÄTS EINSTELLEN 17

FEHLERSUCHE 18

VERSCHROTTUNG 18

EINLEITUNG

ANMERKUNG

Die in Klammern angegeben Nummern beziehen sich auf die im Kapitel „Gerätebeschreibung“ dargestellen Bauteile.

ZIEL UND INHALT DER BETRIEBSANLEITUNG

These Betriebsanleitung stellt der Bedienperson alle fur den zweckmäßigen, eigenständigen und gefahrlosen Gebrauch des Geräts erforderlichen Informationen zu Verfugung. Sie enthalt Angaben zu Technik, Sicherheit, Betrieb, Geräteausfall, Wartung, Ersatzteilen und Verschrottung.

Vor allen Arbeitsen an und mit dem Gerät haben Bedienpersonen und technisches Fachpersonal die in dieser Betriebsanleitung enthaltenen Hinweise aufmerksam zulesen. Wenden Sie sich bei Unklarheiten hinsichtlich dieser Betriebsanleitung an Nilfisk Alto.

ADRESSATEN

These Betriebsanleitungrichtet sich sowohl an die Bedienperson als auch an das für die Gerätewartung ausgebildete Fachpersonal. Bedienpersonen dürfen keine technischem Fachpersonal vorbehaltenen Arbeiten ausfuhren. Nilfisk Alto haftet nicht für Schäden, die durch Nichteinhaltung theses Verbots verursacht werden.

AUFBEWAHRUNG DER BETRIEBSANLEITUNG

Die Betriebsanleitung ist in der Nähe des Geräts in der darauf vorgesehen Mappe, geschützt vor Flüssigkeiten o.Ä., welche die Lesbarkeit beeinträchtigen konnten, aufzubewahren.

KONFORMITÄTSERKLÄRUNG

Die mit dem Gerat gelieferte Konformitätserklung beschinent, dass das Gerät den geltenden Rechtsvorschriften entspricht.

ANMERKUNG

Das Original der Konformitätserklärung ist in zweifacher Ausfertigung in den dem Gerät beigeführten Unterlagen enthalten.

IDENTIFIZIERUNGSDATEN

Seriennummer und Gerätemodell sind auf dem Schild (1) angegeben.

Das Gerätebaujahr ist in der Konformitätserklärung enthalten und entspricht ferner den ersten beiden Ziffern der Seriennummer des Geräts.

These Informationen sind fur die Bestellung von Ersatzteilen erforderlich.itte notieren Sie hier die Geratedaten.

GERÄTEMODELL

GERÄTESERIENNUMMER

ANDERE REFERENZANLEITUNGEN

Ersatzteilkatalog (im Lieferumfang enthalten)
Service-Anleitung (beim Nilfisk-Alto-Kundendienst einsehbar)

ERSATZTEILE UND WARTUNG

Wenden Sie sich bei Fragen oder Problemen hinsichtlich Benutzung, Wartung und Reparatur an Fachpersonal bzw. direkt an einen Nilfisk-Alto-Kundendienst. Immer originale Ersatz- und Zubehörteile verwenden.

Der Nilfisk-Alto-Kundendienst steht Ihnen fur technischen Kundendienst und die Bestellung von Ersatz- und Zubehörteilen zur Verfugung.itte immer Modell und Seriennummer angegeben.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Nilfisk Alto entwickelt seine Produkte ständig weiter und behält sich das Recht vor, alle als erforderlich erachteten Änderungen und Verbesserungen vorzunehmen. Nilfisk Alto ist nicht verpflichtet, diese Änderungen an bereits verkaufen Geräten vorzunehmen. Jegliche Änderung und/oder jegliches Hinzufugen von Zubehörteilen muss von Nilfisk Alto ausrücklich genehmigt und damit nur von Nilfisk Alto vorgenommen werden.

FUNKTIONSEIGENSCHAFTEN

These Schrubbautomaten werden fur die Reinigung (Waschen und Trocknen) von glatten und festen Fußboden im privaten und industriellen Bereich und die Bedienung durch Fachpersonal entwickelt und nach erfolgter Sicherheitsprüfung gebaut. Schrubbautomaten sind nicht fur die Reinigung von Teppichen oder Teppichboden geeignet.

HINWEIS

Alle in dieser Betriebsanleitung angegebenen Positions- und Richtungsangaben, wie vorwärts, rückwärts, vorn, hinten, rechts und links, beziehen sich auf die Bedienperson in Fahrposition mit den Händen am Schubbügel (2).

AUSPACKEN/LIEFERUNG

Beim Auspacken des Geräts sind die auf der Verpackung angegebenen Anweisungen gewissenhalt zu befolgen. Bei Geräteslieferung sorgfältig prüfen, ob Verpackung und Gerät beim Transport beschädigt wurden. Liegen offensichtliche Beschädigungen vor, Verpackung aufbewahren, damit sie der Spediteur, der die Lieferung durchgeführt hat, in Augenschein führen kann. Für Schadenersatzleistungen unverzüglich mit der Transportfirma in Verbindung setzen.

Überprüfen, ob folgende Teile im Lieferumfang enthalten sind:

• Betriebsanleitung des Schrubbautomaten
• Ersatzteilliste des Schrubbautomaten
• Veränderung für Netzkabel

SICHERHEIT

Folgende Symbole weisen auf potentielle Gefahrenhin. Lesen Sie diese Informationen stets aufmerksam und ergreifen Sie die zum Schutz von Personen und Gegenständen erforderlichen Vorsichtsmaßnahmen.

Zur Unfallverhütung ist die Mitarbeit der Bedienperson unabdingbar. Unfallverhütungsmaßnahmen können nicht greifen, wenn die Bedienperson nicht bereit ist, ihren Beitrag voll zu leisten. Die meisten Unfälle in Betrieben, am Arbeitsplatz oder während des Transports werden durch die Nichtbeachtung der grundlegendsten Vorsichtsmaßnahmen verursacht. Aufmerksame und umsichtige Bedienpersonen sind daher der Beste Schutz vor Unfällen und für die Wirksamkeit jeglicher Unfallverhütungsmaßnahmen unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Bezeichneteine, auch potenziell todiche, Gefahr fur die Bedienperson.

ACHTUNG!

Weist auf die potentielle Gefahr von Personenunfällen hin.

HINWEIS!

Bezeichnet einen Hinweis oder eine Anmerkung in Bezug auf wichtige oder nützliche Funktionen.

Widmen Sie Absatzen, die durch these Symbol gekennzeichnet sind, hochste Aufmerksamkeit.

ANMERKUNG

Bezeichnet einen Anmerkung zu wichtigen oder nützlichen Funktionen.

NACHSCHLAGEN

Weist darauf fin, dass vor der Durchführung jeglicher Arbeiten die Kurzanleitung zu konsultieren ist.

ALLGEMEINE HINWEISE

In this Abschnitt sind Warnhinweise in Bezug auf die potentielle Gefahr von Geräte- und Personenschäden angeführrt.

GEFAHR!

Vor jeglichen Reinigungs- und Wartungsarbeiten, dem Austausch von Bauteilen oder einem Betriebsartenwechsel Netzstecker aus der Steckdoseziehen.
- Dieses Gerätarf nur von angemessen geschulten Personen verwendet werden. Die Gerätebedienung durch Kinder und Behinderte ist verboten.
- Bei Arbeiten in der Höhe von elektrischen Bauteilen sind samtliche Schmuckstücke abzulegen.
- Nicht ohne geeignete stabile Sicherheitsstützen unter dem angehobenen Gerät arbeiten.
- Gerät nicht in Räumen einsetzen, in denen sich schädliche, gefährliche, brennbare und/oder explosive Pulver, Flüssigkeiten oder Dämpfe befinden: Dieses Gerät ist nicht zum Aufnehmen genährlicher Stäube geeignet.

ACHTUNG!

• Dieses Gerät ist mit einem abgeschirmten Netzkabel und entspruchendem Schutzkontaktstecker ausgerüstet. Bei Störungen oder blockierter Gerätelektrik vermindert die Erdung das Stromschlagrisiko.
• Der Stecker muss in eine geeignete, den geltenden Vorschriften entsprechende Schutzkontaktsteckdose gesteckt werden.
• Falsches Anschlieben kann Stromschläge verursachen. Bei Zweifeln hinsichtlich der Erdung der zu verwendenden Steckdose wenden Sie sichitte an einen Fachtechniker.
  Gerästecker nicht manipulieren. Passt der Stecker nicht in die Steckdose, muss ein Fachtechniker eine den geltenden Vorschriften entsprechende Schutzkontaktsteckdose anbringen.
  Vor dem Anschluss des Netzkabels an das Stromnetz ist zu prufen, ob Frequenz und Spannung auf dem Gerätotypenschild (1) der Netzspannung entsprechen.
• Das Gerät nicht durch Ziehen am Netzkabel von der Steckdose trennen. Um das Gerät von der Steckdose zu trennen, am Stecker und nicht am Kabelziehen.
• Stecker oder Gerät nicht mit nassen händen berühren.
  Vor dem Trennen des Geräts von der Steckdose alle Bedienelemente ausschalten.
• Das Netzkabel regelmäß auf Schäden, wie Risse, Schnitte oder Kabelalterung, überprüfen. Weist es Schäden auf, Kabel vor der erneuten Geräteverwendung austauschen.
• Ist das Netzkabel beschädigt, muss es vom Hersteller oder seinem technischen Kundendienst ausgetauscht werden.
  Um jegliche Gefahr beim Austausch des beschädigten Netzkabels zu vermeiden, wenden Sie sich an einen Nilfisk-Alto-Kundendienst oder an Fachpersonal.
• Das Netzkabel nicht zum Ziehen oder Fortbewegen des Geräts und nicht als „Griff“ verwenden. Das Netzkabel nicht in Türen einklommen und nicht über raue Oberflächen oder scharfe Kanten ziehen. Mit dem Gerät nicht über das Netzkabel fahren.
  Die rotierenden Bürsten)durfen nicht mit dem Netzkabel in Berührung kommt.
• Das Netzkabel von bereits Oberflächen fernhalten.
• Zur Verringerung der Brand-, Stromschlag- bzw. Verletzungsgefahr das unbeaufsichtigte Gerät nicht anns Stromnetz angeschlossen让他们。Bei Nichtbenutzung und vor Wartungsarbeiten Gerät vom Stromnetz trennen.
• Das unbeaufsichtigte Gerät gegen unbeabsichtigtes Wegrollen sichern.
• Das Gerät sowohl während des Betriebs als auch bei Stillstand stets vor Sonne, Regen und anderen Witterungen schützen. Das Gerät in trockenen geschützten Räumen abstellen: Dieses Gerät ist nur für den Trockenbetrieb geeignet undarf nicht unter feuchten Bedingungen in Außenbereichen eingesetzt oder abgestellt werden.
  Vor der Verwendung des Geräts sãmtliche Klappen und/oder Deckel schlieben.
• Das Gerät nicht als Spielzeug verwenden. Wir das Gerät in der Höhe von Kindern verwendet, ist besondere Aufmerksamkeit erforderlich.
• Das Gerät nur für die in dieser Anleitung angegebenen Zwecke einsetzen. Nur von Nilfisk Alto empfohlene Zubehörteile verwenden.
  Angemessene Vorsichtsmaßnahmen ergreifen, damit sich Haare, Schmuckstücke oder weite Kleidungsstücke nicht in beweglichen Geräteilen verfangen können.

ACHTUNG!

Gerät nicht auf geneigten Flächen einsetzen.
- Das Gerät nicht in stark staubiger Umgebung verwenden.
- Be der Geräteverwendung darauf auf achten, dass weder Personen- noch Sachschäden entstehen.
- Nicht gegen Regale oder Gerüste stößen, vor allem wenn Gegenstände herunterfallen können.
- Keine Flüssigkeitsbehälter auf dem Gerät abstellen.
Das Gerät nur bei Temperaturen zwischen 0^ und +40^ verwenden.
Die Lagertemperatur des Geräts muss zwischen 0 °C und +40 °C liegen.
Die Luftfeuchtigkeit muss zwischen 30% und 95% betragen.
- Be der Verwendung von Bodenreinigungsmitteln Anweisungen und Hinweise auf der jeweiligen Verpackung beachten.
Vor dem Umgang mit Bodenreinigungsmitteln geeignete Schutzhandschuhe anziehen.
- Das Gerät nicht als Transportmittel verwenden.
Zur Vermeidung von Schaden am Fußboden Bürste/Pad bei stehendem Gerät nicht in Betrieb setzen.
- Im Brandfall möglichst einen Pulverlöscher und keinen Wasserlöscher verwenden.
Die Schutzvorrichtungen des Geräts keinesfalls beschädigen. Alle Anweisungen zur ordentlichen Wartung sind gewissenhaft zu befolgen.
- Keine Gegenstände durch Öffnungen in das Gerät fallen halten. Sind Öffnungen verstopft, Gerät nicht verwenden. Geräteöffnungen frei von Staub, Fasern, Haaren und anderen Fremdkörpersn halten, die den Luftstrom verringern können.
Die am Gerät angebrachten Hinweissschilder nicht entfernen oder verändern.
- Dieses Gerät ist nicht für den Einsatz auf öffentlichen Straßen und Wegen zugelassen.
- Das Gerät bei Temperatren unter dem Gefrierpunkt nur mit Vorsicht transportieren. Das im Schmutzwassertank oder in den Leitungen vorhandene Wasser können gefrieren und das Gerät schwer beschädigten.
- Nur im Lieferumfang enthaltene oder in der Betriebsanleitung angeführte Bürsten und Pads verwenden. Die Verwendung von anderen Bürsten oder Pads kann die Sicherheit beeinträchtigen.
- Bei Funktionstörungen sicherstellen, dass diese nicht auf mangelnde Gerätewartung zusückzuführen sind. Gegebenenfalls Fachpersonal bzw. autorisierten Kundendienst benachrichtigen.
- Wenn das Gerät

• nicht richtig Funktioniert,
• beschädigt ist,
• an ungewöhnlichen Stellen Schaum oder Wasser verliert,
  im Freien abgestellt und der Witterung ausgesetzt war,
  nass geworden oder ins Wasser gefallen ist,

Gerät sofort abstellen und an einen Nilfisk-Alto-Kundendienst oder Fachpersonal wenden.

• Müssen Bauteile ausgewechselt werden, stets ORIGINALERSATZTEILE beim Kundendienst oder einem autorisierten Vertragshandler anfordern.
• Zur Gewährleistung von Gerätesicherheit und -leistung die im entsprechenden Kapitel dieser Betriebsanleitung vorgesehene planmäßige Wartung von Fachpersonal oder einem autorisierten Kundendienst durchführten halten.
  Vor jeglichen Wartungs-/Reparaturarbeiten alle entsprechenden Anweisungen aufmerksam lessen.
• Das Gerät nicht mit direktem oder unter Druck stehendem Wasserstrahl oder mit ätzenden Reinigungsmitteln saubern.
• Das Gerät enthalt giftinge bzw. schädliche Stoffe (elektronische Bauteile etc.), für die eine Entsorgung durch entsprechende Stellen (siehe Kapitel „Verschrottung“) gesetzlich vorgeschrieben ist. Fahrzeug am Ende seiner Lebensdauer vorschäftsmäßig entsorgen!

GERÄTEBESCHREIBUNG

GERÄTEAUFBAU

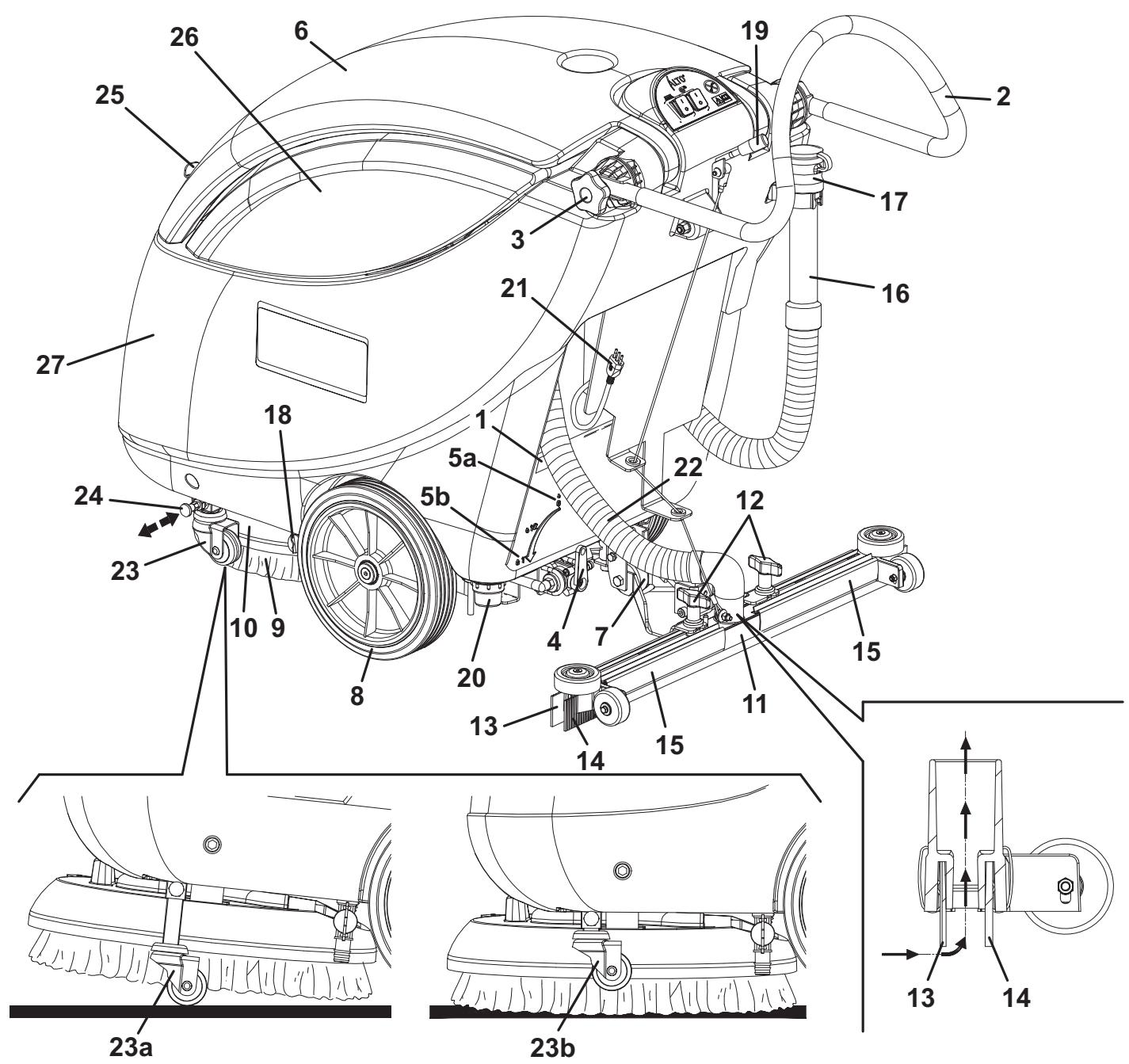

1. Schild Seriennummer/technische Daten/Konformitätszeichen
2. Schubbügel
3. Einstellkopf Schubbügelneigung
4. Einstellhebel Dosierung Reinigungslösung
   5a. Stellung minimaler Strom von Reinigungslösung
   5b. Stellung maximaler Strom von Reinigungslösung
5. Schmutzwassertankdeckel
6. Stutzrad hinten für Transport/Parken
7. Mittelräder auf feststehender Achse
8. Bürste/Pad
9. Bürsten-/Padhalterkopf
10. Sauglippe
11. Sterngriffe Sauglippenbefestigung
12. Gummi vorne Sauglippe

13. Gummi hinten Sauglippe

14. Befestigungsfedern Sauglippengummis

15. Schmutzwasserablassrohr
16. Halter Schmutzwasserablassrohr
17. Ablassventil Reinigungslösung
18. Hebel Sauglippe anheiten/absenk
19. Filter Reinigungslösung
20. Netzkabel
21. Ansaugrohr Sauglippe

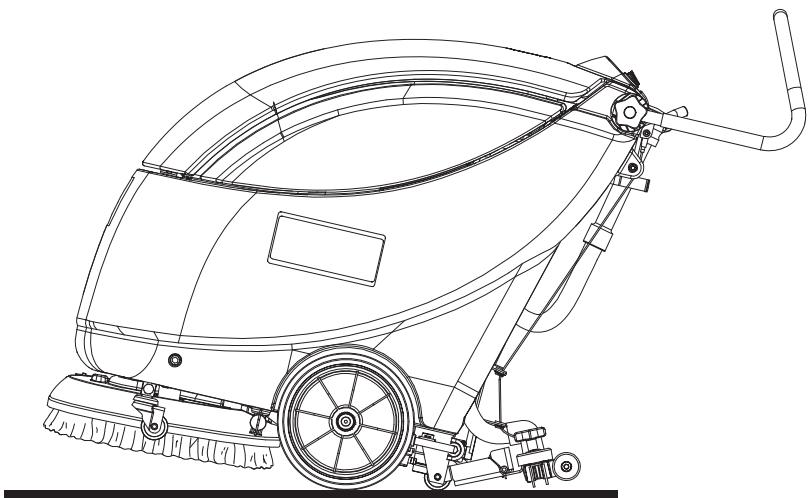

22. Transport-/Parkvorrichtung
    23a. Transport-/Parkvorrichtung aktiviert
    23b. Transport-/Parkvorrichtung deaktiviert
23. Arretierstift Transport-/Parkvorrichtung
24. Bürste-/Padhaken
25. Schmutzwassertank
26. Reinigungslösungstank

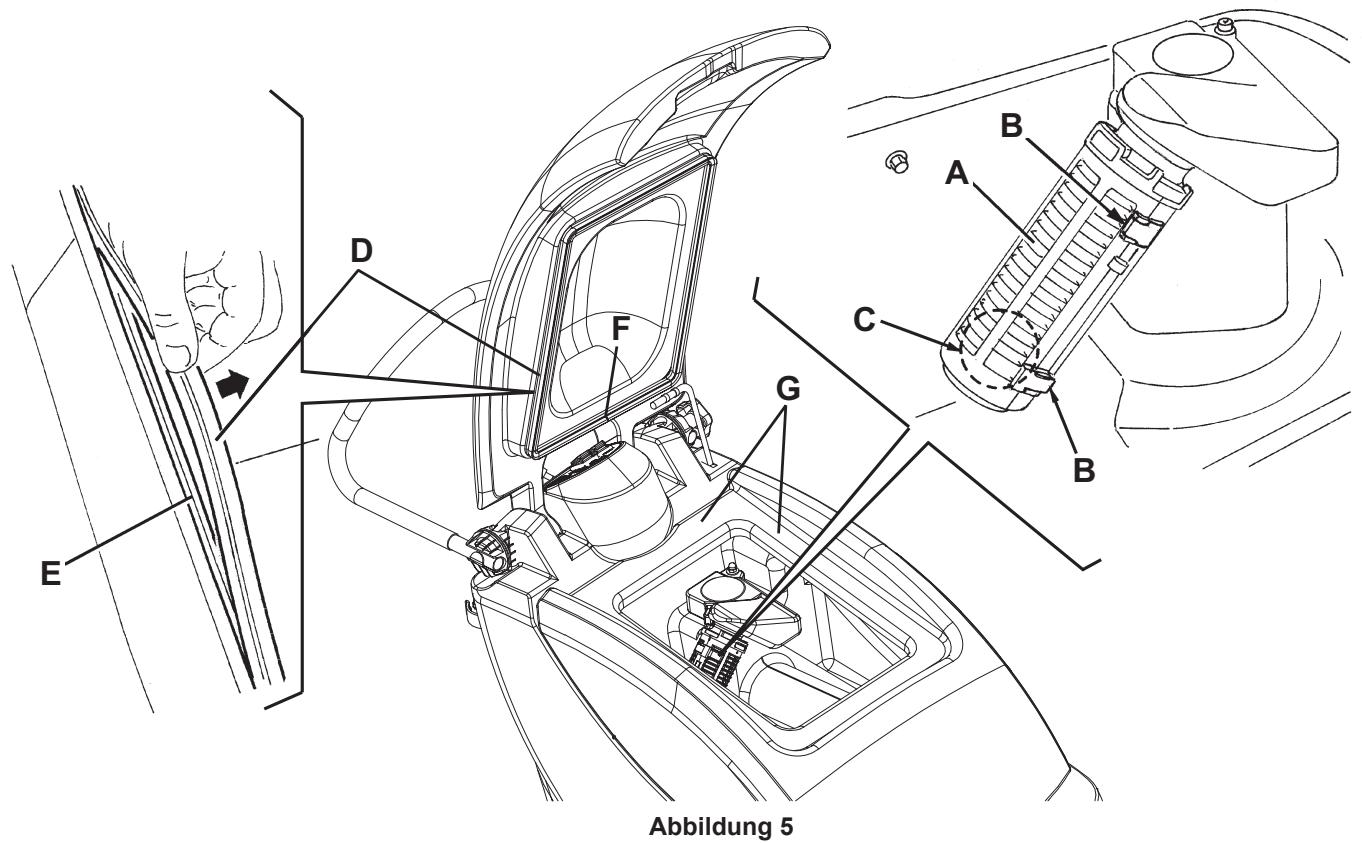

GERÄTEAUFBAU (Fortsetzung)

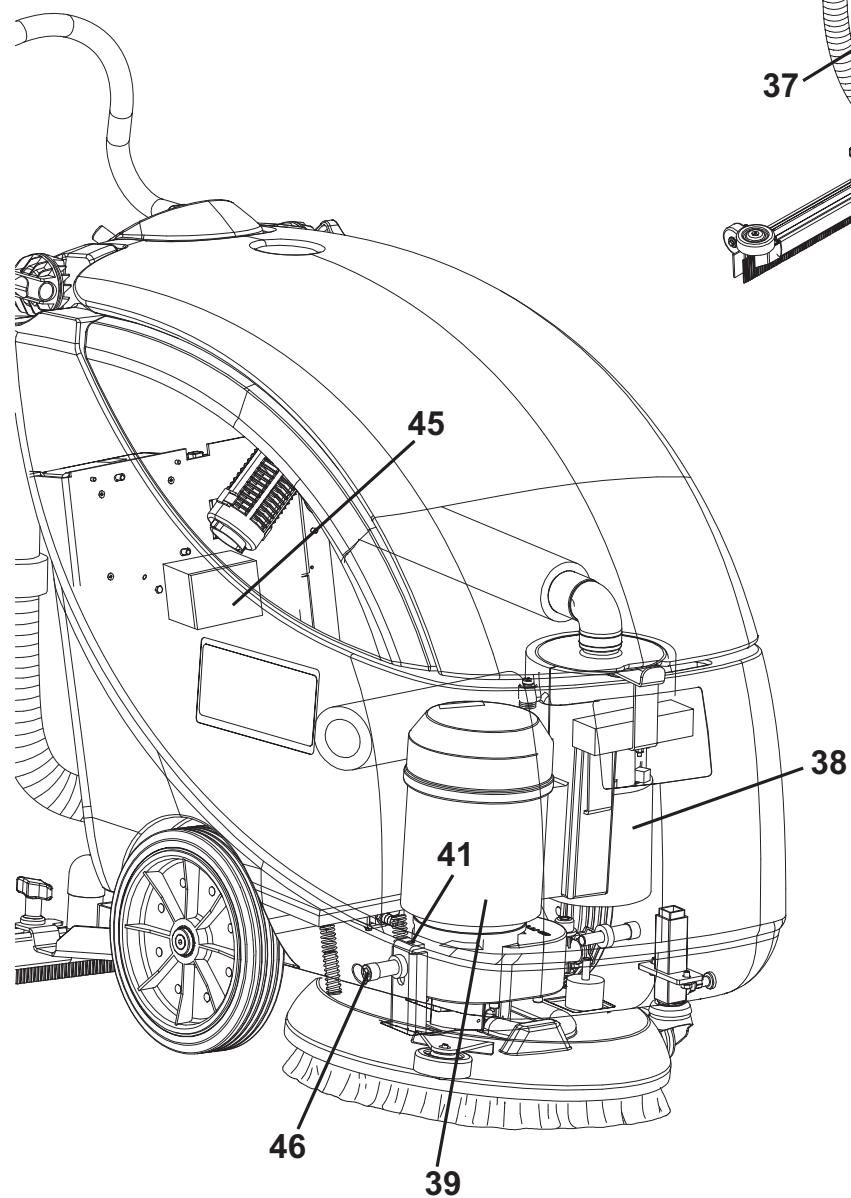

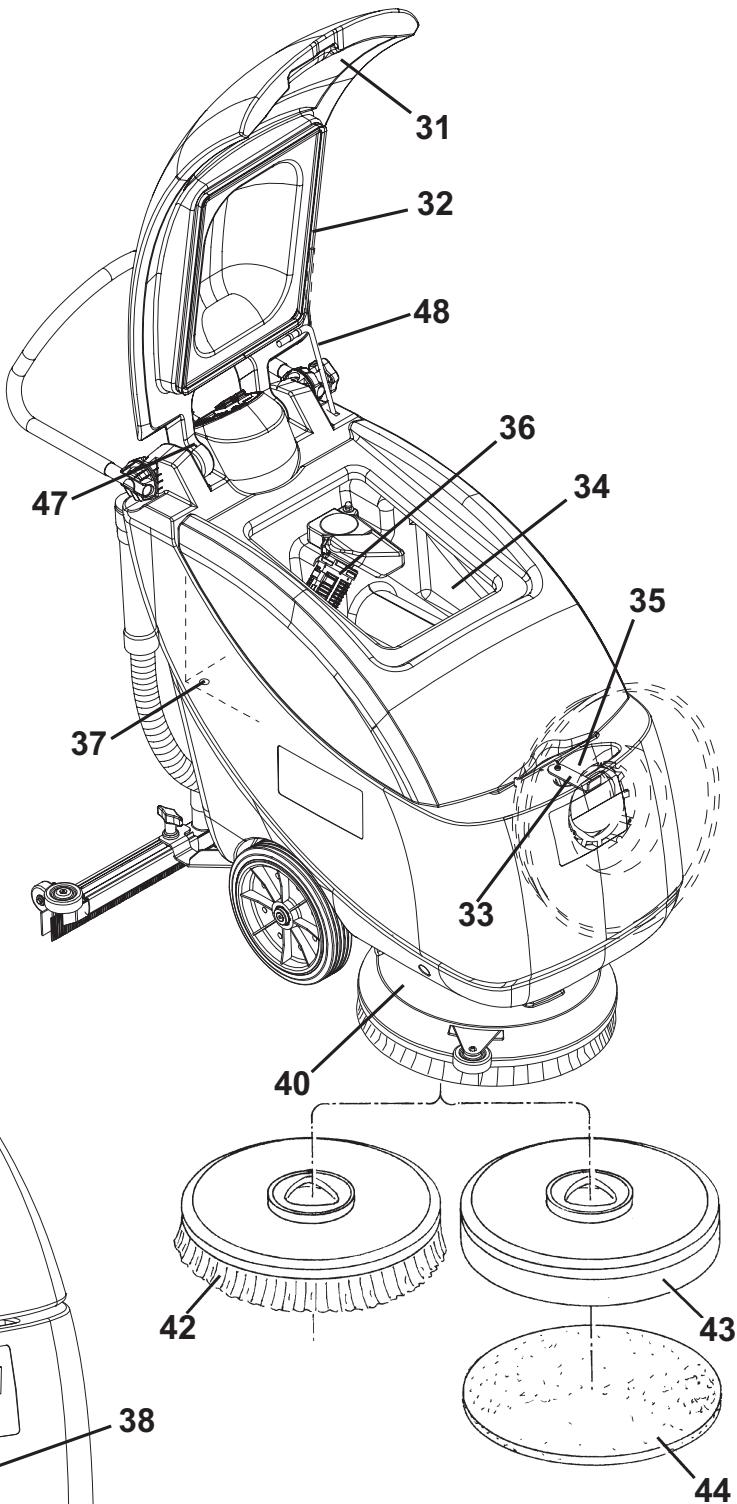

1. Schmutzwassertankdeckel (geöffnet)
2. Dichtung Schmutzwassertankdeckel
3. Bürste-/Padhaken
4. Schmutzwassertankfach
5. Einfullstutzen Reinigungslösungstank
6. Ansauggitter mit automatischem Schwimmerverschluss
7. Ablssöffnung Schmutzwasser
8. Ansauganlagenmotor
9. Bürsten-/Padhaltermotor
10. Bürsten-/Padhalterkopf
11. Einstellschraube Vorschubgeschwindigkeit
12. Bürste
13. Padhalter
14. Pad
15. Elektrokasten
16. Schraube
17. Ausgleichsöffnung
18. Deckelstutzstange (eingerastet)
19. Drehrichtung zur Bürsten-/Padhalter-Kupplung

S311236A

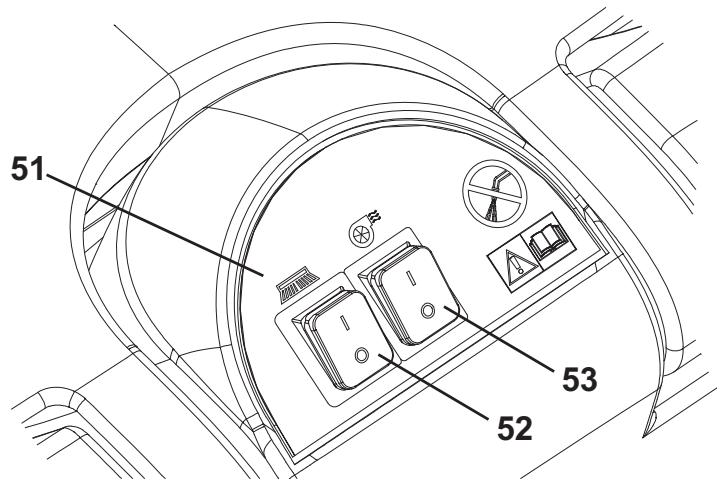

BEDIENPULT UND BEDIENELEMENTE

1. Bedienfeld und Bedienelemente
2. Schalter Bürste/Padhalter
3. Schalter Ansauganlage

S311232A

ZUBEHÖR/SONDERAUSSTATTUNG

Neben den mit der Grundausführung geleiferten Bauteilen sind je nach spezifischer Geräteverwendung folgende Zubehörnte/ Sonderausstattungen lieferbar:

Bürsten/Pads aus verschiedenen Werkstoffen

Bitte setzen Sie sich fur weitere Informationen zu den obengennten Zubehörteilen/Sonderausstattungen mit einem Handler ihrer Wahl in Verbindung.

TECHNISCHE DATEN

Allgemein	SCRUBTEC 343E 230 Volt	SCRUBTEC 343E 115 Volt
Gerätelänge	1.120 mm
Gerätebreite mit Sauglippe	720 mm
Gerätebreite ohne Sauglippe	570 mm
Min./Max. Gerätehöhe mit einstellbarem Schubbügel	860 - 1.105 mm
Gerätegesamtgewicht	75 kg
Mindestlenkradius	750 mm
Arbeitsbreite	430 mm
Durchmesser Mittelräder auf feststehender Achse	250 mm
Durchmesser Bürste/Pad	430-432 mm
Bodendruck Hinterräder	1,0 N/mm2
Bodendruck Vorderräder	1,9 N/mm2
Bodendruck Bürste/Pad	28 kg

Leistung	SCRUBTEC 343E 230 Volt	SCRUBTEC 343E 115 Volt
Ansaugung	1.316 mmH2O
Geschwindigkeit Bürsten-/Padhaltermotor	150 U/min	170 U/min
Schaldruckpegel am Ohr der Bedienperson (ISO 11201, ISO 4871) (LpA)	70 dB(A) ± 3dB(A)
Vom Gerät emittierter Schalleistungspegel (ISO 3744, ISO 4871) (LwA)	87 dB(A)
Schwingungspegel am Arm der Bedienperson (ISO 5349-1)	< 2,5 m/s2
Motorleistung Ansauganlage	550 W
Leistung Bürsten-/Padhaltermotor	1.100 W	550 W
Maximale Steigfähigkeit	2%
Anlagenspannung	230 V - 50 Hz	115 V - 60 Hz
Kapazität Frischwassertank	31 Liter
Kapazität Schmutzwassertank	30 Liter

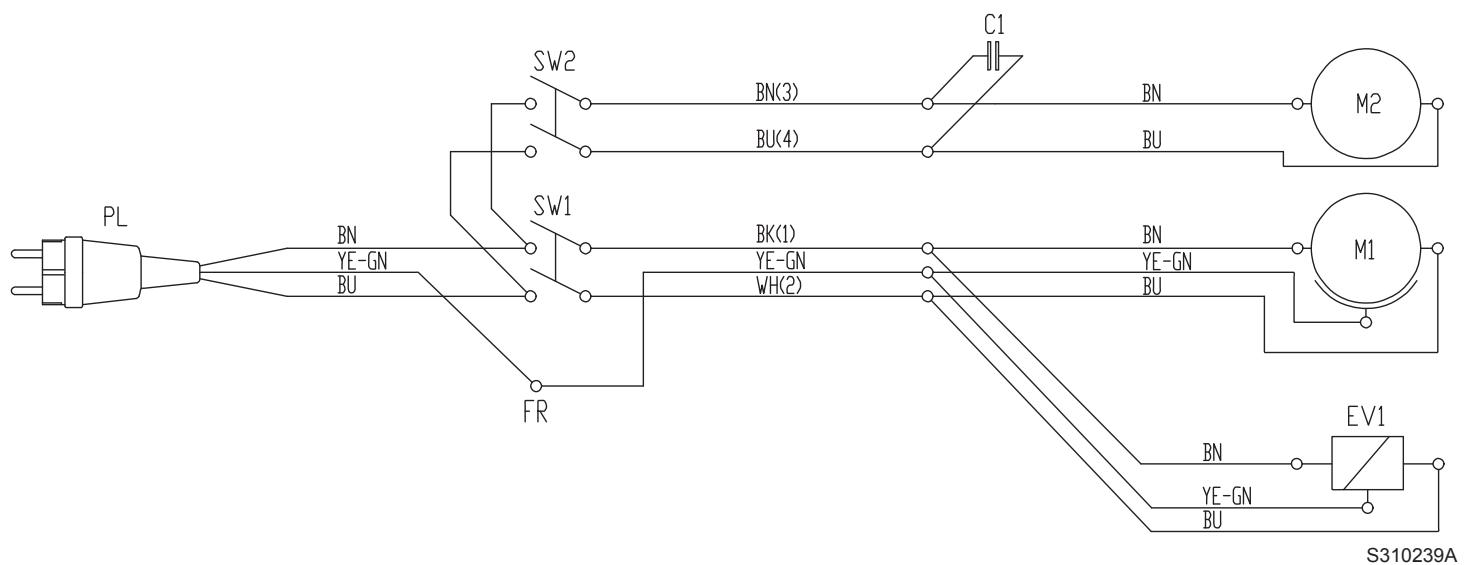

SCHALTPLAN
Legende

C1	Snubber
EV1	Elektroventil Wasser
FR	Rahmen
M1	Bürsten-/Padhaltermotor
M2	Ansauganlagenmotor
PL	Stecker
SW1	Schalter Bürste/Padhalter
SW2	Schalter Ansauganlage

Farbcodes

BK	Schwarz
BU	Hellblau
BN	Braun
GN	Grün
GY	Grau
OG	Orange
PK	Rosa
RD	Rot
VT	Violett
WH	Weiß
YE	Gelb

BETRIEB

ACHTUNG!

An einigen Stellen des Geräts sind folgende Aufkleber angebracht:

• GEFAHR
• ACHTUNG
• HINWEIS
• NACHSCHLAGEN

Während des Lesens dieser Anleitung hat sich die Bedienperson die Bedeutung der auf den Aufklebern abgebildeten Symbole einzuprägen.

Die Aufkleber keinesfalls abdecken und bei Beschädigung sofort ersetzen.

VOR DEM EINSCHALTEN DES GERÄTS

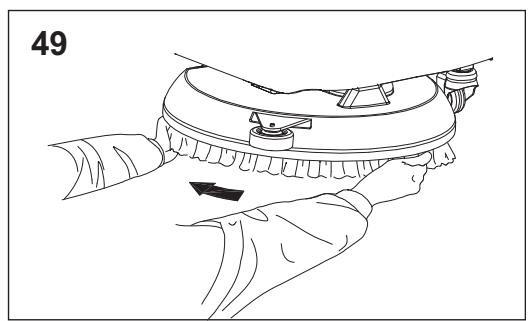

Montage der Bürste bzw. des Padhalters

ANMERKUNG

Je nach dem, welcher Boden gereinigt werden soll, konnen die Bürste (42) oder der Padhalter (43) montiert werden.

1. Arretierstift (24) betätigten und Transport-/Parkvorrichtung (23b) des Geräts deaktivieren.
2. Bürsten-/Padhalterkopf (10) durch Herunterrücken des Schubbügels (2) anheiten.
3. Bürste (42) oder Padhalter (43) unter dem Kopf positionieren.
4. Kopf (10) mit dem Schubbügel (2) absenken.
5. Netzkabel (21) ans Stromnetz anschließen.
6. Schalter Bürste/Padhalter (52) für eineuge Sekunden betätigten, damit die Bürste/der Padhalter einrasten.

Gibt es beim Einrasten Probleme, Bürste/Padhalter von Hand gegen den Uhrzeigersinn (49) drehen.

Leitfaden für die Bürsten-/Padanwendung (Vorschläge)

Erhähltliche Bürstentypen		Midlite Grit 180	Midgrit 240	Prolite	Union Mix
Allgemeine Reinigung	Beton
	Terrassenboden
	Keramik-/Steinfliesen
	Marmor
	Vinylplatten
	Gummiplatten
Polieren	Gummiplatten
	Marmor
	Vinylplatten

Sauglippenmontage

1. Sauglippe (11) montieren und mit den Sterngriffen (12) fixieren. Ansaugrohr (22) an die Sauglippe anschließen.

Reinigungslösungstkabfullen

1. Den Sammelwassertankdeckel (41) öffnen und他们在此地的 Stützstange (59) einrasten.
2. Durch den Einfüllstutzen (35) Tank (27) mit einer für die auszuführenden Arbeiten geeigneten Reinigungslösung befüllen.

Reinigungslösungstank nicht vollständig befüllen, sondern einige Zentimeter bis zum Rand freilassen.

Be der Zubereitung der Reinigungslösung stets die auf dem Etikett des verwendeten chemischen Produkts angegebenen Verdunnungshinweise beachten.

Die Temperatur der Reinigungslösungdorf 40^ nicht überschreiben.

HINWEIS!

Nur für das eingesetzte Gerät geeignete flüssige, schaumarme und nicht brennbare Reinigungsmittel verwenden.

Einstellungen

1. Schubbügel (2) mit den Knöpfe (3) wie gewündst einstellen.

GERÄT EINSCHALTEN UND ABSTELLEN

Gerä einschalten

1. Gerät wie im vorstehenden Abschnitt erläutertVBorbereiten.
2. Gerät mit den Händen am Schubbügel (2) vorwärts schieben und zum Arbeitsplatz gehen.
3. Netzkabel (21) ans Stromnetz anschließen.

ACHTUNG!

Vor dem Anschluss des Netzkabels an das Stromnetz ist zu prufen, ob Frequenz und Spannung auf dem Gerätotypenschild (1) der Netzspannung entsprechen.

1. Sauglippe (11) mit dem Hebel (19) absenken.
2. Den Einstellhebel für Strom von Reinigungslösung (4) zwischen Minimalstellung (5a) und Maximalstellung (5b) stellen. Der Wasserfluss zu den Bürsten kann während des Gerätebetriebs niemals vollständig unterbrochen werden.
3. Schubbügel (2) mit einer Hand halten, Schalter Bürste/Padhalter (52) und Schalter Ansauganlage (53) in Stellung I drücken und Gerät einschalten.

Gerät abstellen

1. Schalter Bürste/Padhalter (52) und Schalter Ansauganlage (53) auf 0 stellen.
2. Netzkabel (21) vom Stromnetz trennen.
3. Sauglippe mit dem Hebel (19) anheben.
4. Arretierstift (24) betätigten und Bürste/Padhalter durch Aktivieren der Transport-/Parkvorrichtung (23b) anheiten.

1. Gerät wie in vorstehendem Absatz erläutert einschalten.
2. Das Gerät mit beiden Händen am Schubbügel (2) führen und mit dem Waschen/Trocknen des Bodens beginnen.

HINWEIS!

Um die Oberfläche des zu reinigenden Bodens nicht zu beschädigen, die Bürsten nicht ohne Flüssigkeit verwenden und Bürste/Pad bei stehendem Gerät mit Schalter (52) anhalten.

HINWEIS!

Vor dem Anheiten der Bürste des Pads Bürsten-/Padrotation durch Betätigten des Schalters (52) anhalten.

1. Falls erforderlich, die zur Bürste fließende Menge Reinigungslösung mit dem Hebel (4)ändern.

ANMERKUNG

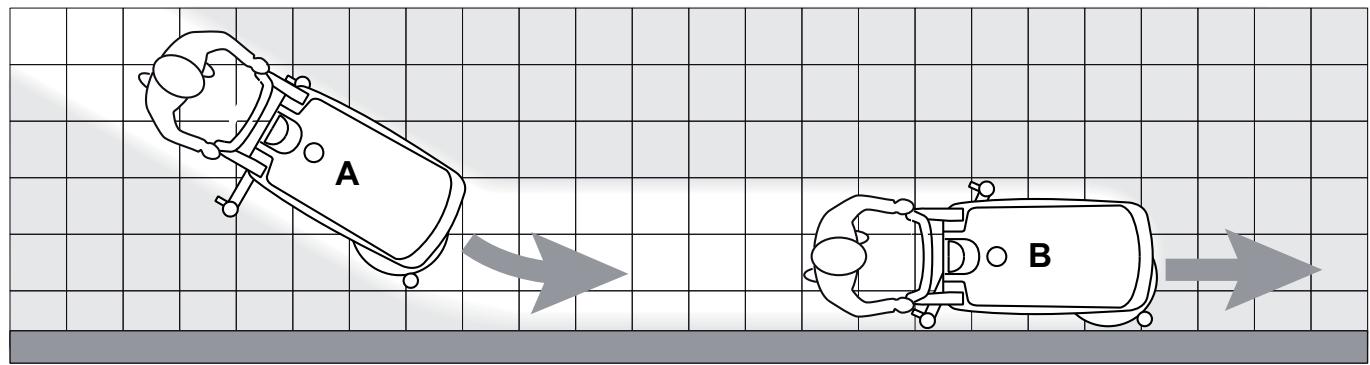

Damit auch die Bodenrander an den Wänden einwandfrei gereinigt/getrocknet werden, empfieht Nilfisk Alto, wie auf Abbildung 1 mit der rechten Geräteseite an die Ränder heranzufahren.

Abbildung 1

P100160

Vorschubgeschwindigkeit des Geräts einstellen

1. Die Vorschubgeschwindigkeit des Geräts ist je nach Art des zu reinigenden Bodens und je nach dem, ob eine Bürste oder ein Pad eingesetzt werden, unterschiedlich.

Falls erforderlich, kann die Vorschubgeschwindigkeit wie im Kapitel „Wartung" erläutert eingestellt werden.

TRANSPORT/PARKEN DES GERÄTS

Zum Transport/Parken des Geräts wie folgt vorgehen.

1. Schalter Bürste/Padhalter (52) und Schalter Ansauganlage (53) auf 0 stellen.
2. Netzkabel (21) vom Stromnetz trennen und auf den Halter wickeln.
3. Sauglippe mit dem Hebels (19) anheiten.
4. Schubbügel (2) festhalten und leicht nach unten drücken, bis das Hinterrad (7) den Boden (Abb. 2) berührt. Gerät in dieser Stellung halten und an den gewündsten Ort (für den Transport/zum Parken) schieben.
5. Damit die Bürste/das Pad nach der Reinigung nicht auf dem Boden schleifen und feuchte Spuren hinterlassen, sollte die Bürste/das Pad mithilfe der Lösevorrichtung aus dem Kopf entfernt (siehe Abschnitt „Nach der Gerätebenutzung") und an den Haken (25) gehängt werden.

Abbildung 2

S310234

TANKS ENTLEEREN

Ein automatischer Schwimmerverschluss (36) blockiert die Ansauganlage, wenn der Schmutzwassertank (26) voll ist. Ist die Ansauganlage aufgrund des vollen Schmutzwassertanks blockiert, wird der Ansauganlagenmotor lauter und der Boden wird nicht mehr getrocknet.

HINWEIS!

Blockiert die Ansauganlage unvorhergesehen (z.B. wenn der Schwimmer aufgrund eines ruckartigen Verschiebens des Geräts vorzeitig eingreift), muss sie, damit sie wieder normal Funktioniert, ausgeschelt werden: Schalter (53) betätigten, Deckel (6) öffnen und sicherstellen, dass der Schwimmer im Ansauggitter (36) bis zum Wasserstand abgesunden ist. Danach Deckel (6) schließen, Schalter (53) betätigten und Ansauganlage wieder einschalten.

Ist der Schmutzwassertank (26) voll, wie folgt entleeren.

Schmutzwassertank entleeren

1. Schalter Bürste/Padhalter (52) und Schalter Ansauganlage (53) betätigten und Gerät einschalten.
2. Netzkabel (21) vom Stromnetz trennen und auf den Halter wickeln.
3. Sauglippe mit dem Hebel (19) anheben.
4. Das Gerät in den Entsorgungsbereich schiben.
5. Arretierstift (24) betätigten und Bürste/Padhalter durch Aktivieren der Transport-/Parkvorrichtung (23b) anheben.
6. Schmutzwassertank (26) mit dem Ablassrohr (16) entleeren. Nach dem Entleeren den Tank mit Frischwasser spulen.

Reinigungslösungstank entleeren

Schritte 1. bis 4. durchführren.

1. Reinigungslösungstank (27) mit dem Ablassventil (18) entleeren.
2. Nach dem Entleeren den Tank mit Frischwasser spulen.

NACH DER GERÄTEBENUTZUNG

Am Arbeitsende vor dem Abstellen des Geräts:

1. Bürste/Padhalter wie folgt entfern:

Schalter Bürste/Padhalter (52) bei angehobener Bürste/angehobenem Padhalter auf I und nach einigen Sekunden wieder auf 0 stellen: Die Bürste/der Padhalter wird abgekuppelt.

1. Netzkabel (21) vom Stromnetz trennen und auf den Halter wickeln.
2. Tanks (26 und 27), wie im vorstehenden Abschnitt erlautert, entleeren.
3. Nach der Gerätebenutzung die vorgesehenen Wartungsarbeiten (siehe Kapitel „Wartung“) durchführten.
4. Bürste/Padhalter und Sauglippe anheiten oder entfernen und Gerät an einem trockenen und sauberen Ort abstellen.

SCHMUTZWASSERTANK ABNEHMSN

Fur Überprüfungs- und Wartungsarbeiten muss der Schmutzwassertank (26) unter Umständen wie folgt ausgebaut werden.

1. Schmutzwassertank (26) wie im entsprechenden Abschnitt erlautert entleeren.
2. Gerat auf ebenem Untergrund abstellen.
3. Überprüfen, ob das Netzkabel (21) vom Stromnetz getrennt ist.
4. Ansaugrohr (22) von der Sauglippe (11) offen.
5. Schmutzwasserablassrohr (16) aus dem Halter (17)nehmen.
6. Deckel (6) offen.

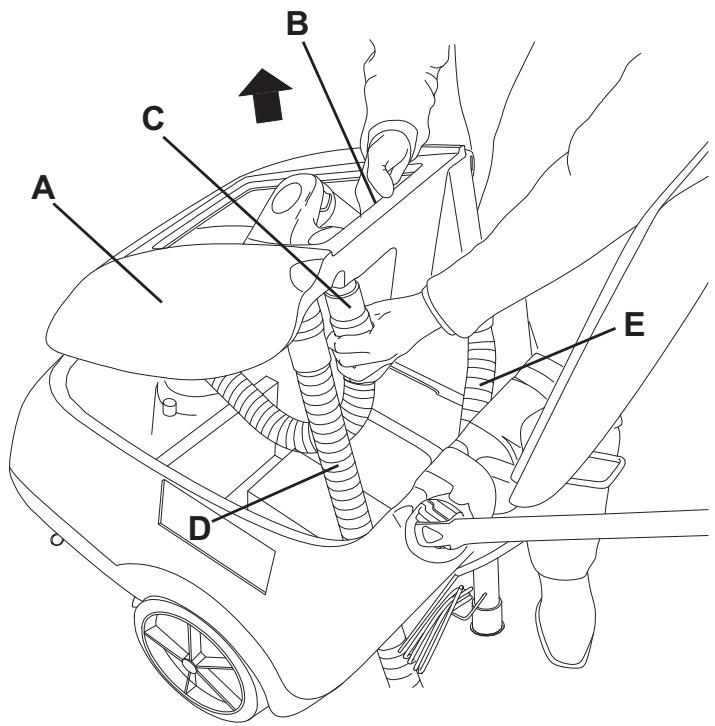

7. Schmutzwassertank (A, Abb. 3) im Bereich (B) halten und leicht anheiten.
8. Ansaugrohr (C) vom Tank abnehmen und Tank (A) mit den Leitungen (D) und (E) entfern.

Abbildung 3

S311229A

LANGE STILLLEGUNG DES GERÄTS

Wird das Gerät für mehr als 30 Tage nicht verwendet, Gerät wie folgtVBorbereiten:

1. Wie im Abschnitt „Nach der Gerätebenutzung“ erläutert vorgehen.
2. Gerat an einem trockenen und sauberen Ort abstellen.

ERSTE BETRIEBSZEIT

Nach den ersten 8 Betriebsstunden die Spannung der Befestigungs- und Verbindungselemente des Geräts überprüfen. Alle sightbaren Teile auf Universehrheit und Dichtigkeit prufen.

WARTUNG

Sorgfällige und regelmäßige Wartung gewährleistet Betriebsdauer und höchste Funktionssicherheit des Geräts.

Nachstehend ist die Übersichtstabelle planmäßige Wartung angeführht. In Abhängigkeit von bestimmen Arbeitsbedingungen können die Wartungsintervalle variieren. Sümmtliche Abweichungen sind vom Wartungspersonal festzulegen.

ACHTUNG!

Wartungsbearbeitungen sind bei ausgeschalteten Gerät und mit vom Stromnetz getrenntem Netzkabel durchzuführen.

Lesen Sie aufmerksam alle Anweisungen im Abschnitt „Sicherheit“!

Alle planmäßigen oder außerordentliches Wartungsarbeiten sind von Fachpersonal bzw. vom autorisierten Kundendienst durchzuführen.

In dieser Anleitung sind nachstehend nur die einfachsten und zahligsten Wartungsarbeiten angeführnt.

ANMERKUNG

Für die Arbeitsschritte der anderen Wartungsarbeiten, die in der Übersichtstabelle „planmäßige Wartung“ vorgesehen sind, siehe Service-Anleitung bei den zahlreichen Kundendienststellen.

ÜBERSICHTSTABELLE PLANMÄSSIGE WARTUNG

Arbeitsvorgang	Täglich, nach der Gerätebenutzung	Wöchentlich	Halbjährlich	Jährlich
Sauglippe reinigen
Bürste reinigen
Tanks und Ansauggitter reinigen
Sauglippengummis überprüfen und austauschen
Reinigungslösungsfilter reinigen
Mattern- und Schraubenspannung überprüfen			(1)
Kohlebürsten des Ansauganlagenmotors überprüfen und austauschen				(2)

(1) Und nach den ersten 8 Betriebsstunden.
(2) Von einem autorisierten Nilfisk-Alto-Kundendienst durchzuführende Wartungsarbeiten.

SAUGLIPPE REINIGEN

ANMERKUNG

Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.

HINWEIS!

Aufgrund möglicher Abfälle mit scharfen Kanten empfeht es sich, bei der Reinigung der Sauglippe Arbeitshandschuhe zu trag.

1. Gerät auf ebenem Untergrund abstellen.
2. Überprüfen, ob das Netzkabel (21) vom Stromnetz getrennt ist.
3. Sauglippe mit dem Hebel (19) absenken.
4. Ansaugrohr (22) von der Sauglippe abnehmen.
5. Sterngriffe (12) losen und Sauglippe (11) abnehmen.
6. Sauglippe abspulen und reinigen. Insbondere die Forderöffnungen (A, Abb. 4) und die Ansaugöffnung (B) von Schmutz und Abfallen befreien.
7. Überprüfen, ob der vordere (C) und der wichtere Gummi (D) unversehrt sind und keine Schnitte oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz).
8. Die ausgebauten Bauteile in der umgekehrten Reihenfolge wieder einbauen.

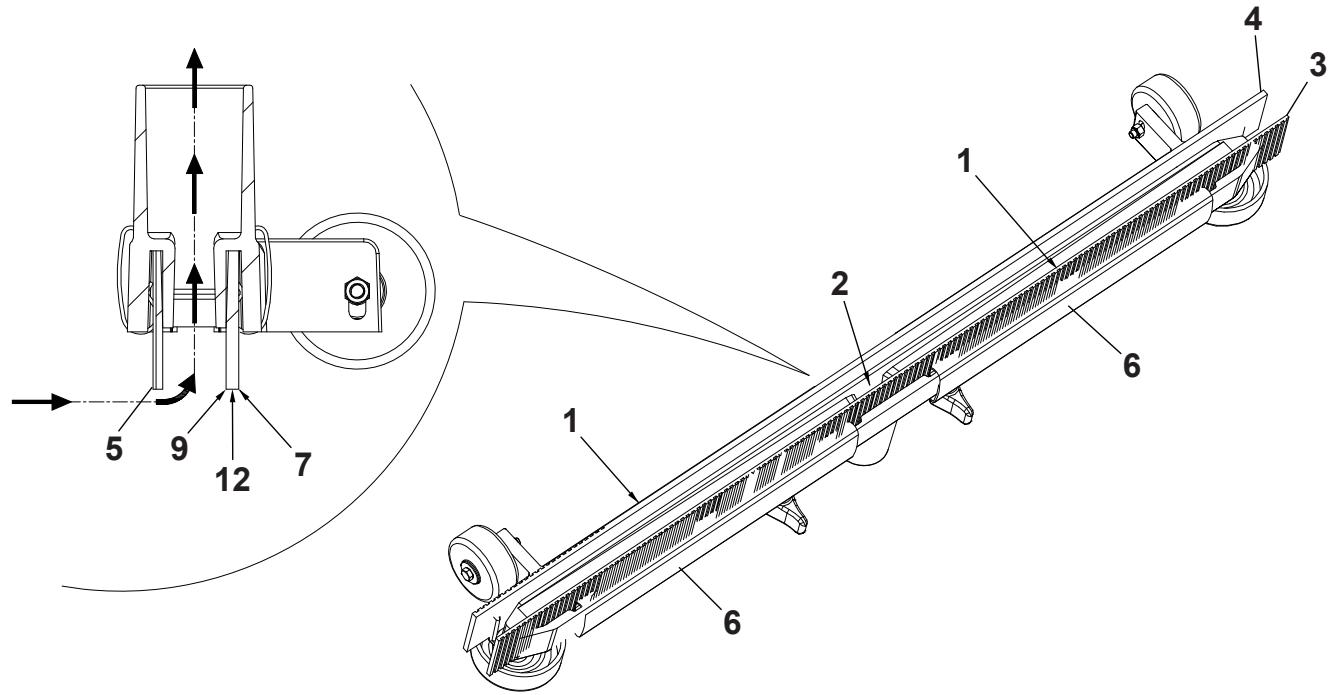

SAUGLIPPENGUMMISÜBERPRUHENUNDAUSTAUSCHEN

1. Sauglippe wie in vorstehendem Absatz erlautert reinigen.

2. Überprüfen, ob die Kanten des vorderen (E, Abb. 4) und die Kanten des hinteren Gummis (I) gleichzeitig in ihrer gesamten Länge auf dem Fußboden aufliegen. Andernfalls Höhe wie folgt einstellen:

3. Befestigungsfedern (F) entfernen und vorderen (C) sowie hinteren Gummi (D) einstellen.

4. Befestigungsfedern am vorderen und am hinteren Gummi anbringen.

5. Überprüfen, ob der vordere (C) und derindhre Gummi (D) unversehrt sind und keine Schnitten oder Risse aufweisen, gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (H) des hinteren Gummis Verschleib aufweist. Gegebenenfalls Gummi umdrehen und die andere Kante (G), sofern noch unversehrt, als Vorderkante verwenden. Ist auch die andere Kante verschlissen, Gummi wie folgt austauschen:

6. Befestigungsfedern (F) entfernen und hinteren Gummi (D) austauschen (oder umdrehen).

7. Befestigungsfedern am vorderen und am hinteren Gummi anbringen.

8. Sauglippe (11) montieren und Sterngriffe (12) festdrehen.

9. Ansaugrohr (22) an die Sauglippe (11) anschließen.

Abbildung 4

S310240

BÜRSTE REINIGEN

ANMERKUNG

Aufgrund möglicher Abfälle mit scharfen Kanten empfeht es sich, bei der Reinigung der Bürsten Arbeitshandchuhe zu tragen.

1. Bürste wie im Kapitel „Betrieb“ erlautert ausbauen.
2. Bürste mit Wasser und Reinigungslösung reinigen und abspulen.
3. Überprüfen, ob die Borsten der Bürste unversehrt und nicht übermäßig abgenutzt sind, gegebenenfalls Bürste austauschen.

TANKS UND ANSAUGGITTER REINIGEN

1. Das Gerät in den Entsorgungsbereich schiben.

2. Überprüfen, ob das Netzkabel (21) vom Stromnetz getrennt ist.

3. Deckel (6) Offnen und Deckel, Tanks (26 und 27) sowie Ansauuggitter (36) mit Frischwasser reinigen und ausspelen.

Das Wasser durch das Ablassrohr (16) und das Ventil (18) ablassen.

1. Falls erforderlich, Haltevorrichtungen (B, Abb. 5) lose, Gitter (A) offen und Schwimmer (C) entnehmer. Sorgfältig reinigen und wieder montieren.
2. Überprüfen, ob die Dichtung (D) des Schmutzwassertankdeckels unversehr ist.

ANMERKUNG

Mit der Dichtung (D) wird der für das Ansaugen des Schmutzwassers erforderliche Unterdruck im Tank aufgebaut.

Falls erforderlich, Dichtung (D) aus ihrem Sitz (E) Herausnahmen und auswechseln.

Beim Einbau der neuen Dichtung den Dichtungsstoß (F) wie auf der Abbildung in der Mitte der Hinterseite positionieren.

1. Überprüfen, ob die gesamte Auflagefläche (G) der Dichtung (D) unversehrt ist und die Dichtigkeit gewährleistet.
2. Überprüfen, ob die Ausgleichsöffnung (47) verstopf ist.

ANMERKUNG

Die Ausgleichsöffnung (47) erhögt den Luftausgleich im Deckelhohlraum undträgt damit zur Unterdruckbildung im Tank bei.

1. Schmutzwassertankdeckel (6) schreiben.

S311227A

REINIGUNGSLösUNGsfILTER REINIGEN

1. Reinigungslösungstank (27) wie im entsprechenden Abschnitt erläutert entleeren.
2. Gerat auf ebenem Untergrund abstellen.
3. Überprüfen, ob das Netzkabel (21) vom Stromnetz getrennt ist.

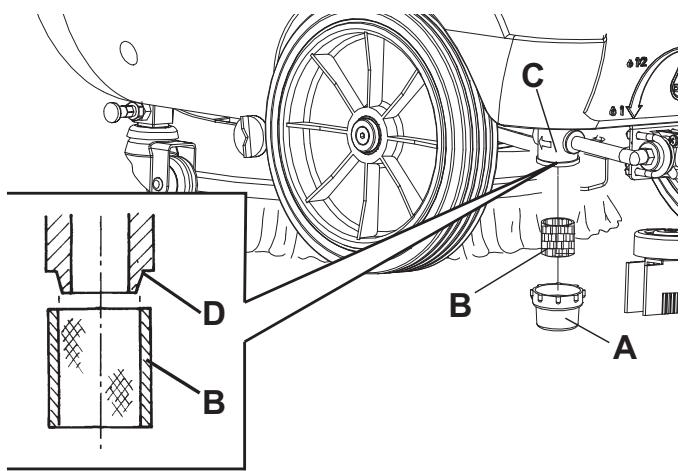

4. Den durchsichtigen Deckel (A, Abb. 6) und Siebfilter (B) entfern. Reinigen und in der Halterung (C) anbringen.

ANMERKUNG

Siebfilter (B) korrekt in seinem Sitz (D) in der Halterung (C) positionieren.

Abbildung 6

S310232A

VORSCHUBGESCHWINDIGKEIT DES GERÄTS EINSTELLEN

ANMERKUNG

Die Vorschubgeschwindigkeit des Geräts ist je nach Art des zu reinigenden Bodens und je nach dem, ob eine Bürste oder ein Pad eingesetzt werden, unterschiedlich.

Falls erforderlich, Einstellung wie folgt vornehmen.

1. Schmutzwassertank wie im Kapitel „Betrieb“ erläutert ausbauen.
2. Die Vorschubgeschwindigkeit des Geräts mit der Schraube (41) wie folgt einstellen:

Die Schraube (46) auf der rechten Geräteseite gegen den Uhrzeigersinn drehen und loseen.
- Zur Erhöhung der Vorschubgeschwindigkeit Einstellschraube (41) gegen den Uhrzeigersinn drehen.
- Zur Verringerung der Vorschubgeschwindigkeit Einstellschraube (41) im Uhrzeigersinn drehen.
- Nach der Einstellung Schraube (46) festdrehen.

1. Schmutzwassertank wie im Kapitel „Betrieb“ erlautert einbauen.
2. Das Gerät in betriebsbereitem Zustand überprüfen und, falls erforderlich, Schritte 1. bis 4. wiederholen und nochmals einstellen.

FEHLERSUCHE

Störung	Mögliche Ursache	Abhilfe
Die Motoren starten nicht	Das Netzkabel (21) ist defekt oder nicht an die Netzsteckdose angeschlossen	Kabel auswechseln oder anschlieben
Das Schmutzwasser wird nur ungenügend angesaugt	Der Schmutzwassertank (26) ist voll	Entleeren
	Das Ansauggitter (36) ist verstopft bzw. der Schwimmer blockiert	Gitter reinigen und Schwimmer überprüfen
	Das Saugrohr (22) ist nicht an die Sauglippe (11) angeschlossen bzw. defekt	Anschlieben
	Die Sauglippe (11) ist verschmutzt bzw. die Sauglippengummis (13, 14) sind verschlissen oder beschädigt	Sauglippe reinigen bzw. Gummis austauschen
	Der Schmutzwassertankdeckel (6) ist nicht richtig geschlossen oder die Dichtung (32) ist verschlissen	Auflagelfläche prüfen und/oder reinigen oder Dichtung austauschen
	Der Schmutzwassertank (6) ist verschmutzt (Alassöffnung verstopf)	Reinigen
Der Bürste/dem Pad wird zu weniger Reinigungsmittel zugeführrt	Der Reinigungslösungsfilter (20) ist verschmutzt	Reinigen
Die Sauglippe hinterlässt auf den Boden Streifen	Unter den Sauglippengummis (13, 14) befinden sich Abfälle.	Abfälle entfernen
	Die Sauglippengummis (13, 14) sind verschlissen, ausgebrochen oder eingerissen	Gummis austauschen

Für weitere Informationen setzen Sie sichitte mit einem Nilfisk-Alto-Kundendienst in Verbindung, bei dem die Service-Anleitung erhaltlich ist.

VERSCHROTTUNG

Die Geräteverschrottung hat bei einer autorisierten Verschrottungsstelle zu erfolgen.

Vor der Geräteverschrottung sind folgende Bauteile/Werkstoffe zu entfernen und zu trennen sowie gemäß

Umweltschutzvorschriften gesondert zu entsorgen:

Bürste
- Pad
Elektrische und elektronische Teile (^*)

(*) Wenden Sie sich insbesondere für die Verschrottung der elektrischen und elektronischen Teile an die örtliche Nilfisk-Alto-Niederlassung.

TABLE DES MATIERES

INTRODUCTION 2

BUT ET CONTENU DU MANUEL 2

DESTINATAIRES 2

TECHNISCHE EIGENSCHAPPEN 8

ELEKTRISCH SCHEMA 9

GEBRUIK 10

VOOR HET STARTEN VAN DE MACHINE 10

DE MACHINE STARTEN EN STOPPEN 11

MACHINE IN GEBRUIK (WASSEN/DROGEN) 11

DE MACHINE TRANSPORTEREN/PARKEREN 12

DE TANKS LEGEN 12

NA GEBRUIK VAN DE MACHINE 13

TECHNISCHE EIGENSCHAPPEN

ELEKTRISCH SCHEMA
Legenda

EERSTE GEBRUIKSPERIODE

A-5101 Bergheim bei Salzburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.nilfisk-alto.at

CANADA

Clarke Canada

Tel.: [phone]

Fax: [phone]

CZECH REPUBLIC

ALTO Ceskà republika s.r.o.

Zateckych 9 - 14000 Praha 4

Czech Republic

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

DENMARK

Nifisk-ALTO

Guido-Oberdorfer-Str. 10

89287 Bellenberg

Germany

Tel.: (+49) (0) 180 5 37 37 37

Fax: (+49) (0) 180 5 37 37 38

E-mail: [e-mail]

www.nilfisk-alto.de

GREECE

Nifisk-Advance SA

8, Thoukididou str.

164 52 Argiroupolis

Greece

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

HOLLAND

Nilfisk-ALTO

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sales: [e-mail]

Service: [e-mail]

www.nilfisk-advance.hu

ITALY

Nilfisk-ALTO

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

SINGAPORE

Nilfisk-Advance Pte. Ltd.

Nilfisk-ALTO Division

40 Loyang Drive

Singapore 508961

[e-mail]

Tel.: [phone]

Fax: [phone]

SPAIN

Nilfisk-ALTO

Division of Nilfisk-Advance S.A.

Torre DAr

Paseo del Rengle, 5 PI.10

E-08302 Mataró

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.nilfisk-alto.com

SWEDEN

ALTO Sverige AB

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Clarke

2100 Highway 265

Springdale, AR 72764

USA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.ClarkeUS.com

Tel.: [phone]

Fax: [phone]

E-mail:

[e-mail]

www.AmericanSanders.com

American Lincoln

1100 Haskins Road
