GEBRUIKSAANWIJZING SCRUBTEC 343B NILFISK

Ondergetekende verzekert dat de bovengenoemde modellen geproducedzijn in overeenstemming met de volgenderechtlijnen en standardaards.

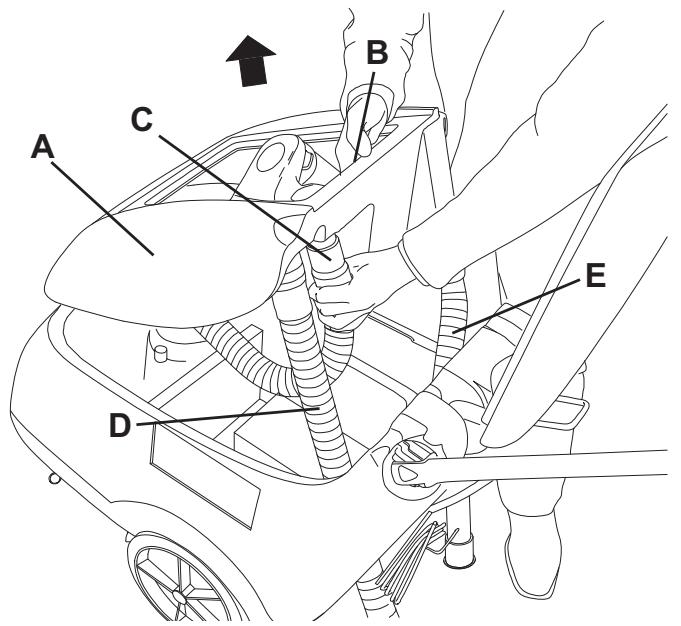

DE TANK MET VUIL WATER VERWIJDEREN 17

LANGE PERIODE VAN STILLSTAND 17

De nummers:tussen haakjes verwijzenaar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

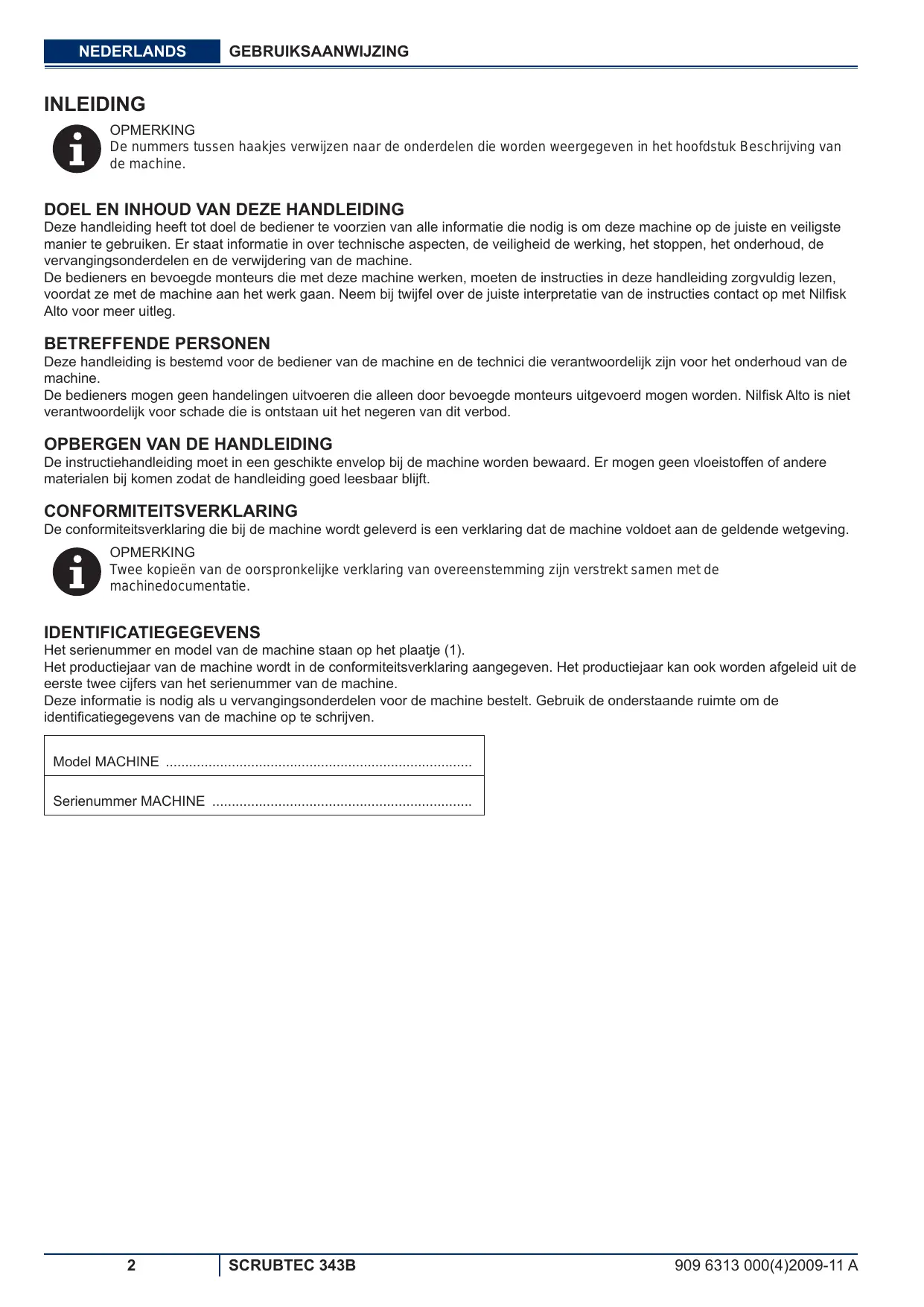

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en de verwijdering van de machine.

De bedieren en bevoegde monteurs die met deze machine werkken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk Alto voor meer uittleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogenen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerdogen worden. Nilfisk Alto is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er mankinden bij komen zodat de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�n verzstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op hetplaatje (1).

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Handleiding van de elektronische acculader, indien aanwezig; worden beschouwd als integraal onderdeel van deze handleiding
• Catalogus met verrangingsonderdelen (behoort tot de uitrusting van de machine)
• Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilfisk Alto)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig+zijn, moet u deze door bevoegt personeel of bij servicecentra van Nilfisk Alto latent uitvoeren. Er mogen alleen originele verwangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verrangingsonderdelen en accessoires wilt bestellen bij Nilfisk Alto, zorg dan dat u het model en het serienummer.altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk Alto streeft waar een constante perfectie van de eigen producten en we behouden ons hetrecht voor modificaties en aanpassingen aan te brengen waar wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires要去en expliciert worden goedgekeurd en uitgevoerd door Nilfisk Alto.

BEDRIJFSCAPACITEIT

Deze schrobmachines zich ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden en要去en door een bevoegde bediener worden gebruikt.

Deze schrobmachines zichniet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achterwaarts, vór en acheer, rechts en links in deze handleiding zichn vanuit de bediener in zich rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine Niet zich beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controleer altijd of de volgende onderdelen bij uw machine zich geleverd:

Bedienershandleiding van de schrobmachine
- Handleiding van de elektronische acculader (indien aanwezig)
Catalogus met verwangingsonderdelen van de schrobmachine

Smeltzekering N° 1 van 40 A
N°2accupanelen
Alleen voor machines die zonder gemonteerde accu's worden geleverd.)

N.1 rode stekker met aansluitklemmen

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatives aan te gehen. Lees deze informatatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is efectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvoer of op locatie voordoen, worden veroorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbol geeft een möglichk risico op persoonlijk letsel aan.

WAARSCHUWING!

Dit symbol geeft een waarschuwing of opmerking aan over de werking van de sleutel of de gebruiksfuncties.

Lees de blokken tekst die met dit symbol়ন gemickeerd zorgvuldig door.

OPMERKING

Dit symbol geeft een opmerking aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Geeft aan dat wordt aangeraden deze verkorte handleiding te lezen voordat u met de machine aan het werk gaat.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

• Als er reinigings- of onderhoudswerkzaamheden要去en worden uitgevoerd of als er onderdelen要去en worden verrangen,要去en de hoofdschakelaars van de machine altijd eerst op '0' worden gezet en要去, waar nodig, de accu worden losgekoppeld.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zich geinstrueerd over het gebruik ervan. De machine mag Niet worden gebruikt door kinderen of mensen met een handicap.
• Wanner er loodaccu's worden gebruikt, houd vonken, vlammen en rokende materialen dan uit de buurt van de accu's. Bij normala gebruik van de machine konnen er explosieve gassen vrij komen.
• Wonneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
• Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়: deze machine is Niet geschikt voor het verzamelen van schadelijke stof.
• Wanner er loodaccu's worden gebruikt, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Verwijder de tank met vuil water tijdens de volledige oplaadcyclus en voer de handeling alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OPI!

• Voordat u de acculader gebruikt, moet u controlleren of de freiuentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
• Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als handgreep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader. Houd de kabel van de acculader uit de buurt van warme oppervlakken.
• Laad de accu's van de machine Niet op als de kabel of stekker van de accelader beschadigd is. Als de machine Niet correct functioneert, beschadigd is, buiten heeft gestaan of in het water is geallen, moet u de machine waar een servicecentrum brengen.
• Laat de machine nicht onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden UITvoert de kabel van de acculader van het stroomnet.
• Tijdens het opladen van de accu's mag er nicht gerookit worden.
• Wonneer de machine onbeheerd worden achtergelaten, moet de machine zodenig worden beveiligd dat hij nicht kan.gaan bewegen.
  Zorg alsd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschemde, droge plaats: deze machine mag alleen worden gebruik onder droge omstandigheden; hij mag Niet onder vochtige omstandigheden worden gebruikt of opgeslagen.
• Sluit voordat u de machine gebruikt alle afdekkingen en/of kleppen.
• Laat de machine nicht als speelgoed gebruiken. Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
• Gebruik de machine Niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen
  accessoires die door Nilfisk Alto worden aanbevolen.
• Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
• Laat de machine nooit onbeheerdchter zonder te controleren of de machine Niet uit zichzelf kan bewegen.
• Gebruik de machine nicht in bijzonder stoffige ruimten.
• Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
  Stoot Niet gegen ksten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
  Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouser.
• De temperatuur要去 bij gebruik van de machine:tussen de 0^ en +40^ liggen.
• De temperatuur要去 bij opslag van de machine tussen de 0^ en +40^ liggen.
  De vochtigheidsgraad moet:tussen 30% en 95% liggen.
• Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen.
  Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.
• Gebruik de machine nicht als vervoermiddel.
• Gebruik de machine nicht op een hellende ondergrond.
• Laat de borstels nicht werken als de machine stilstaat om schade aan de vloer te voorkomen.
• Gebruik bij brand een poederbrandblusser. Gebruik geen water.
• Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normaal onderhoud.
  Zorg dat er geen voorwerpen door de openingsen komen. Wanner de openingsen zich verstopt, mag de machine Niet worden gezruikt. Houd de openingsen van de machine vrij van stof, draden, haren of andere vremeinde stoffen die de luchtstroom konnen verminderen.
• Verwijder of verander geen plaatjes van de fabrikant op de machine.
• Deze machine is nicht geschickt voor gebruik op staat of openbare wegen.
• Wees voorzichtig als de machine bij vriestemperaturesen worden gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
• Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding worden gespecifieerd. Het gebruik van andere borstels of pads kan de verilgheid in gevaar brengen.
• Als u afwijkingen in de werkking van de machine vermoedt, controlleren dan of deze nicht worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
  Vraag bij verranging van onderdelen om ORIGINELE verrangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
• Uit veiligeidsoverwegingen en voor een correcte werkig van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
• Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine UITvoert alle instructies zorgvuldig door.
• Was de machine Niet met directe waterstralen, een hogedrukspuit of met bijtende materialen.
• Laat de machine als hij worden afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze要去en volgens de voorschriften maar deaarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

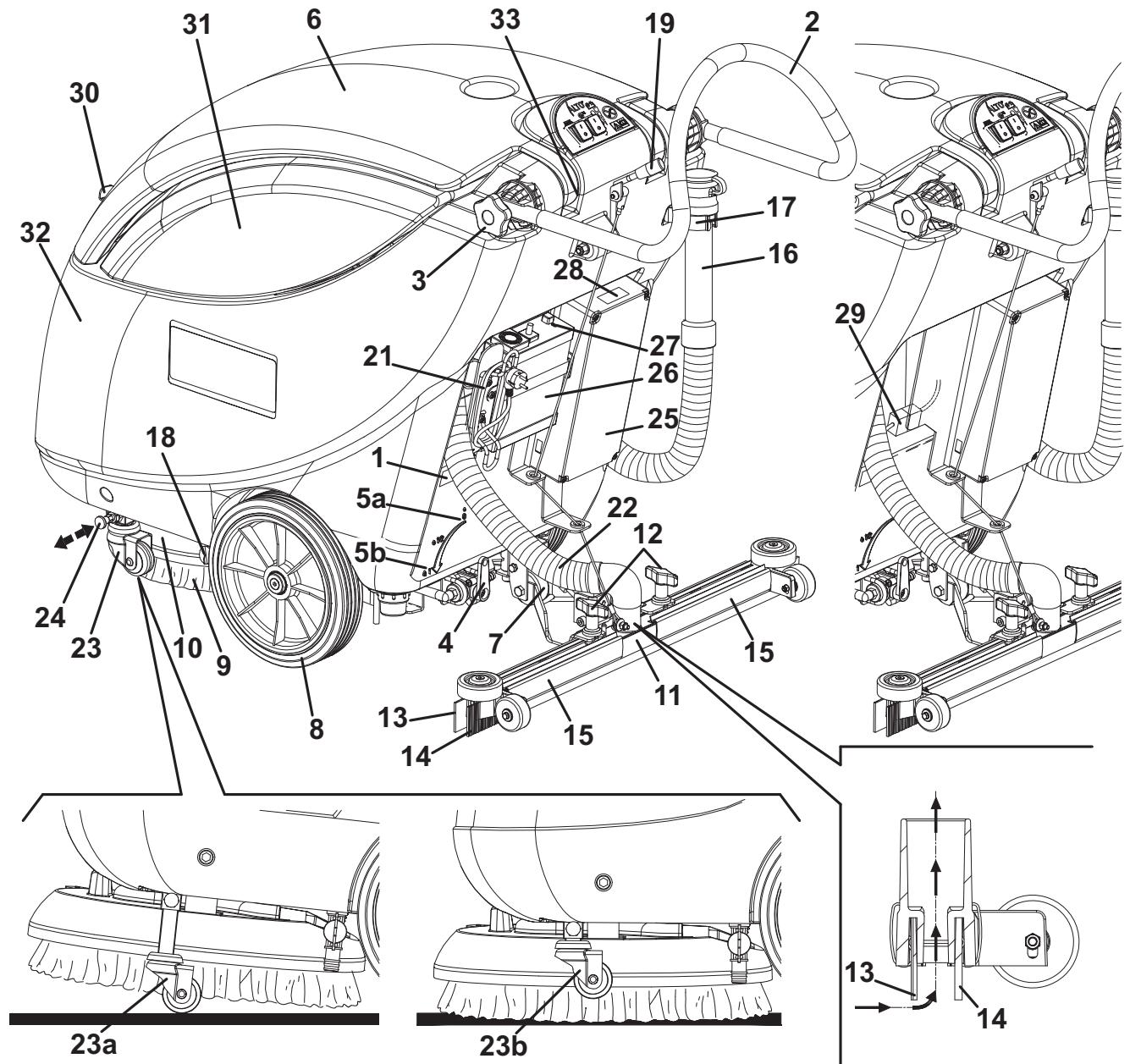

OPBOUW VAN DE MACHINE

1. Plaatje met serienummer / technische gegevens / conformiteitsmarkering
2. Stuur
3. Hendel voor instelling van de Kanteling van het stuurwiel
4. Bedieningshendel voor reinigingsmiddel
   5a. Minimale stromingspositie van het reinigingsmiddel
   5b. Maximale stromingspositie van het reinigingsmiddel
5. Afdekking vuilwatertank
6. Achterwiel voor ondersteuning tijdens transport/parkeren
7. Middelste wielen op vaste as
8. Borstel/pad
9. Schrobdek borstelhouser/padhouser
10. Trekker
11. Bevestigingswieltjes trekker

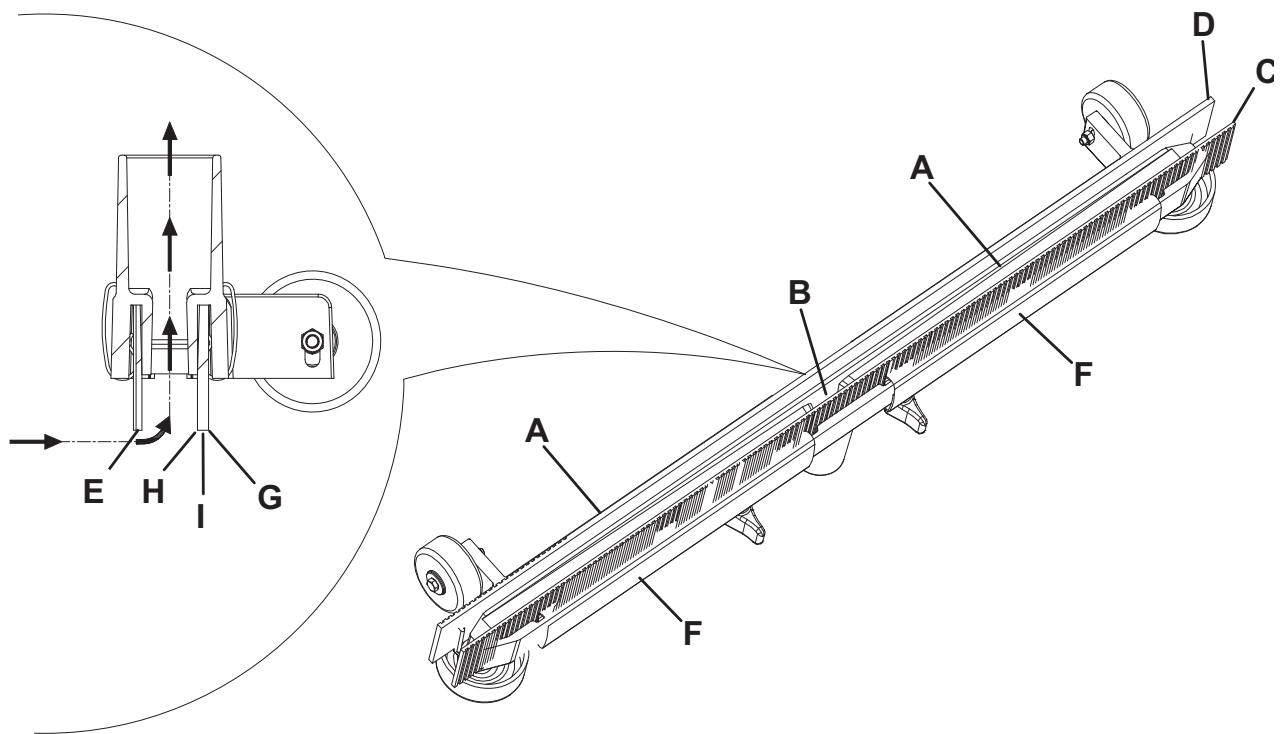

12. Rubber voorste trekker
13. Rubber achterste trekker
14. Bevestigingsveren rubber trekker
15. Uitlaatslang voor vuil water
16. Steun voor uitlaatslang voor vuil water

17. Uitlaatklep voor reinigingsmiddel

18. Hendel voor de stand omhoog/omlaag van de trekker

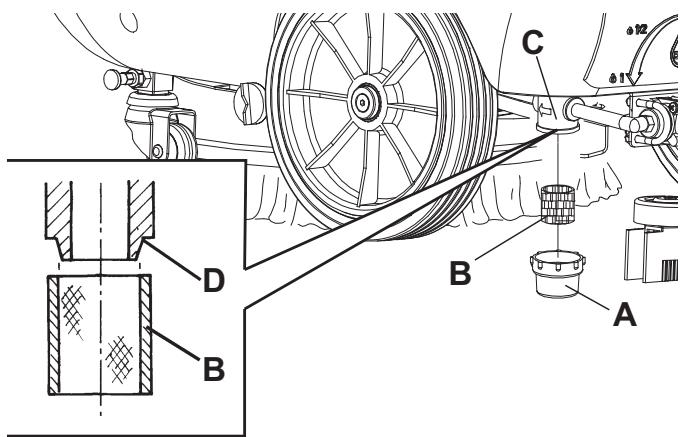

19. Filter voor reinigingsmiddel
20. Kabel acculader (optioneel)
21. Aanzuigslang van de trekker

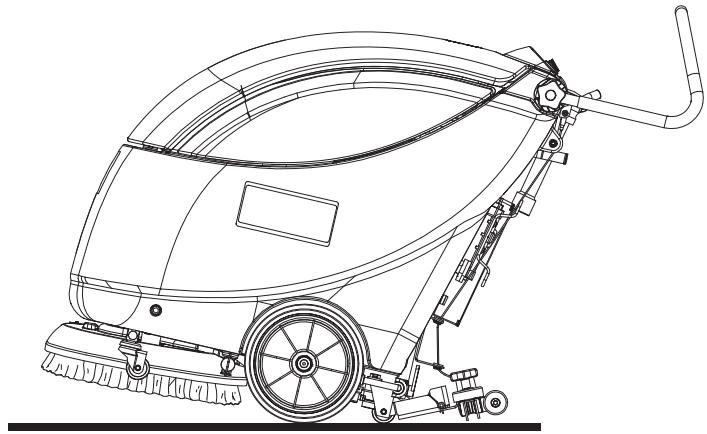

22. Transport-/parkeermechanisme
    23a. Transport-/parkeermechanisme vastgekoppeld
    23b. Transport-/parkeermechanisme ontkoppeld
23. Stekker voor stand transport-/parkeermechanisme
24. Kastje voor elektrische onderdelen
25. Acculader (optioneel)
26. Controleampjes acculader (optioneel)
27. Aansluitschema's voor accu's
28. Accustekker (alleen voor machines zonder interne acculader)
29. Steun voor borstel/padhouser
30. Vuilwatertank
31. Tank voor reinigingsmiddel
32. Compensatieopening

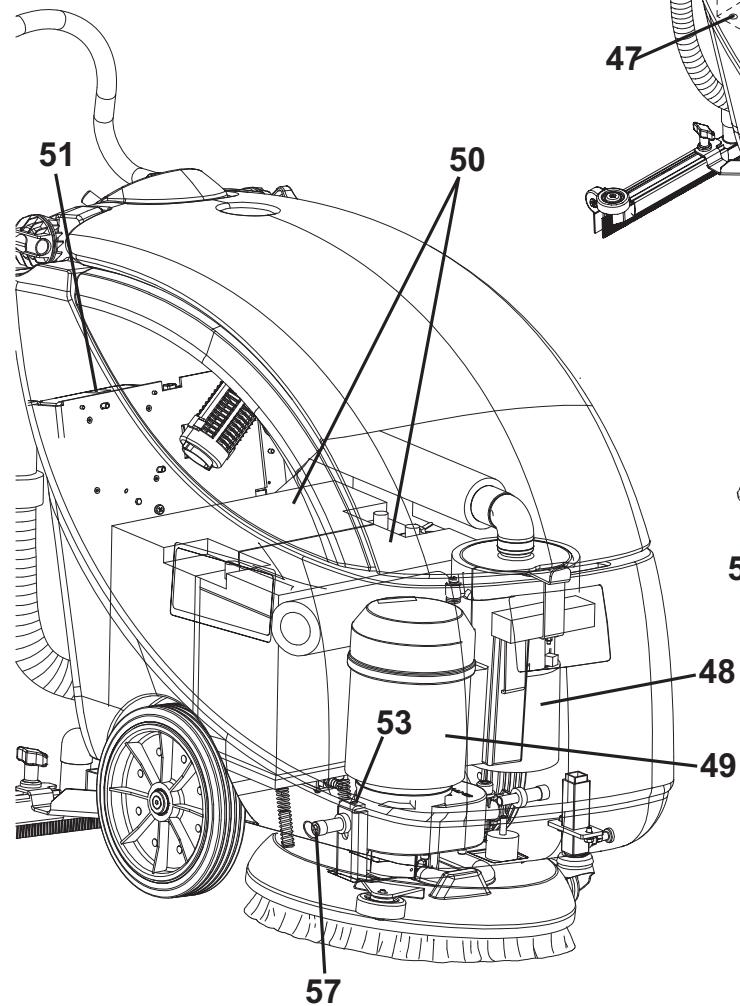

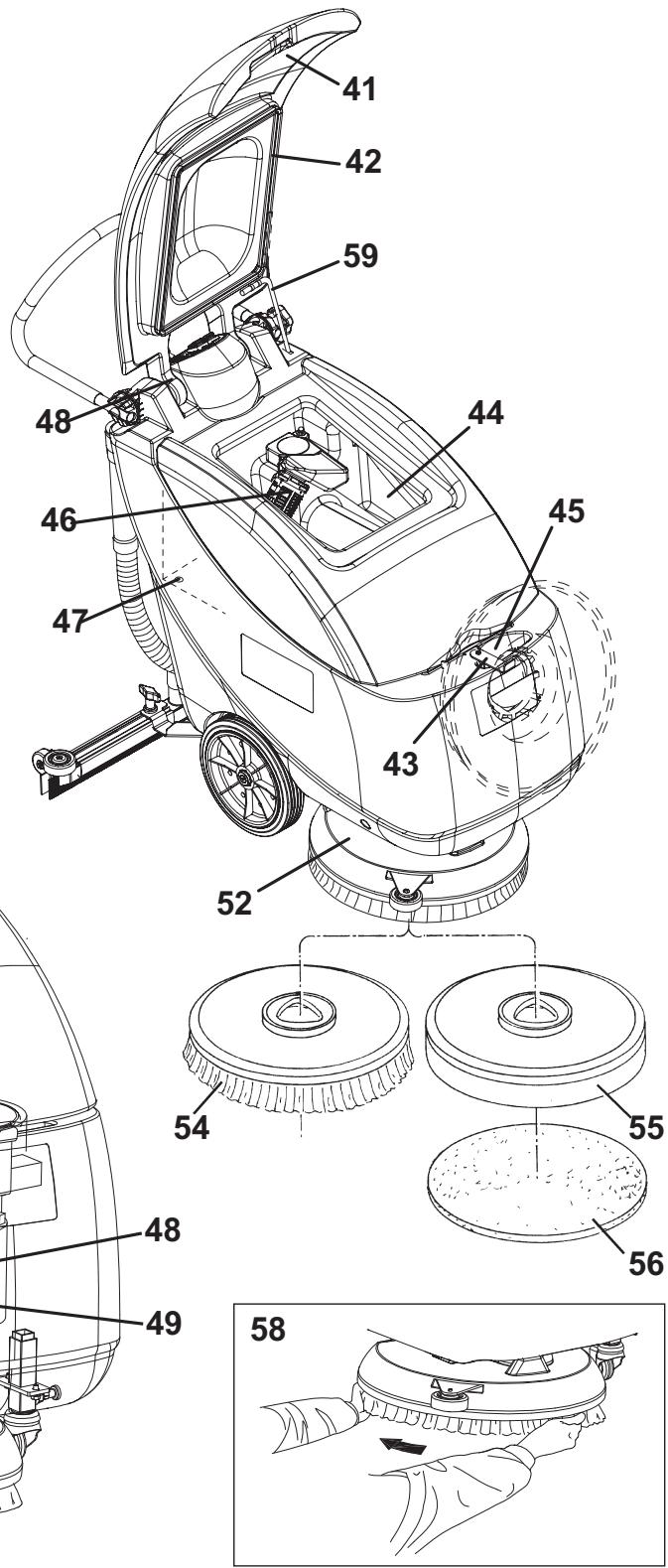

OPBOUW VAN DE MACHINE (Vervolg)

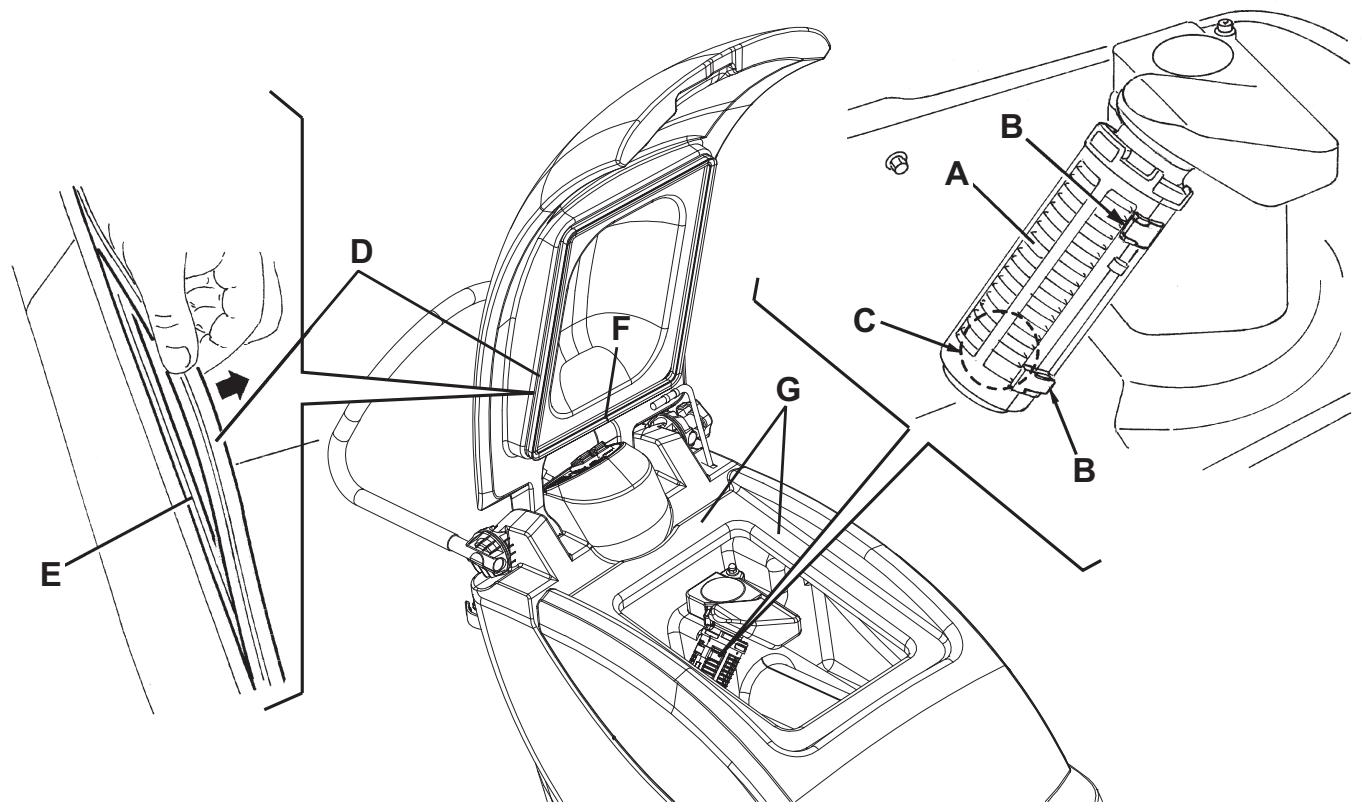

1. Afdekking vuilwatertank (geopend)
2. Pakking afdekking vuilwatertank
3. Steun borstel/pad (gedraid in gebruiksstand)
4. Ruimte voor de vuilwatertank
5. Vulmond van de tank voor reinigingsmiddel
6. Aanzuigrooster met automatische sluiting (drijvend)
7. Aftapopening voor vuil water
8. Motor aanzuigsysteme
9. Motor borstel/padhouder
10. Accu's
11. Aansluitschema's voor accu's
12. Schrobdek borstelhouser/padhouser
13. Stelschroeven voor voorwaartse snelheid machine
14. Borstel
15. Padhouder
16. Pad
17. Schroeven
18. Draairichting om de borstel/padhouder vast te koppelen
19. Steunstang afdekking (ingeschakeld)

S311231A

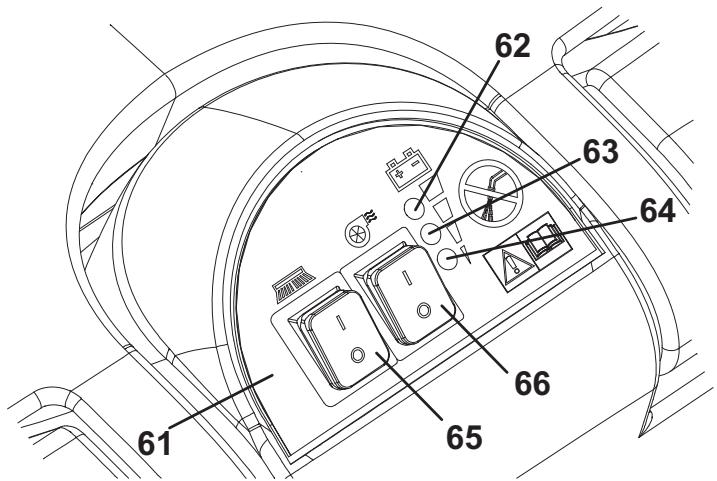

CONTROLE- EN BEDIERINGSPANEL

1. Controle- en bedieningspaneel
2. Lampje voor volle accu's (groen)
3. Lampje voor halfvolle accu's (geel)
4. Lampje voor lege accu's (rood)
5. Schakelaar borstel/padhoulder
6. Schakelaar aanzuigsysteme

S311223A

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduiitvoering kan de machine worden uiterust met de volgende accessoires, op basis van het gebruik van de machine:

• Borstels/pads van verschillende materialen
  Elektronische acculader

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Algemeen	SCRUBTEC 343B
Lengte machine met ingeklapst stuur	1.020 mm
Breedte machine met trekker	720 mm
Breedte machine zonder trekker	570 mm
Minimale/maximale hoogte met verstelhaar stuur	860 - 1.105 mm
Totaal gewicht van de machine	72 kg
Minimale draaicirkel	750 mm
Breedte reinigingsvlak	430 mm
Afmeting accurimte	350x350x260 mm
Diameter middelste wielen op vaste as	250 mm
Diameter borstel/pad	430 - 432 mm
Druk acheterwieten op de vloer	1,0 N/mm2
Druk voorwiel op de vloer	1,9 N/mm2
Druk van de borstel/pad op de vloer	36 kg

Prestaties	SCRUBTEC 343B
Aanzuiging	1.055 mmH2O
Toerental motor borstel/padhouder	135 toeren/min.
Geluidsdruk op hetoor van de bestuurdor (ISO 11201, ISO 4871) (LpA)	65 dB(A) ± 3 dB(A)
Geluidsvermogen geproduced door de machine (ISO 3744, ISO 4871) (LwA)	89 dB(A)
Trillingsniveau op de arm van de bestuurdor (ISO 5349-1)	< 2,5 m/s2
Vermogen van motor voor aanzuigsystem	370 W
Vermogen motor borstel/padhouder	520 W
Maximale hellingshoek	2%
Accuspanning	24 V
Standaardaccu's	2 x 12 V, 70 Ah (GEL)
Tankinhoud schoon water	31 liter
Inhoud vuilwaterreservoir	30 liter

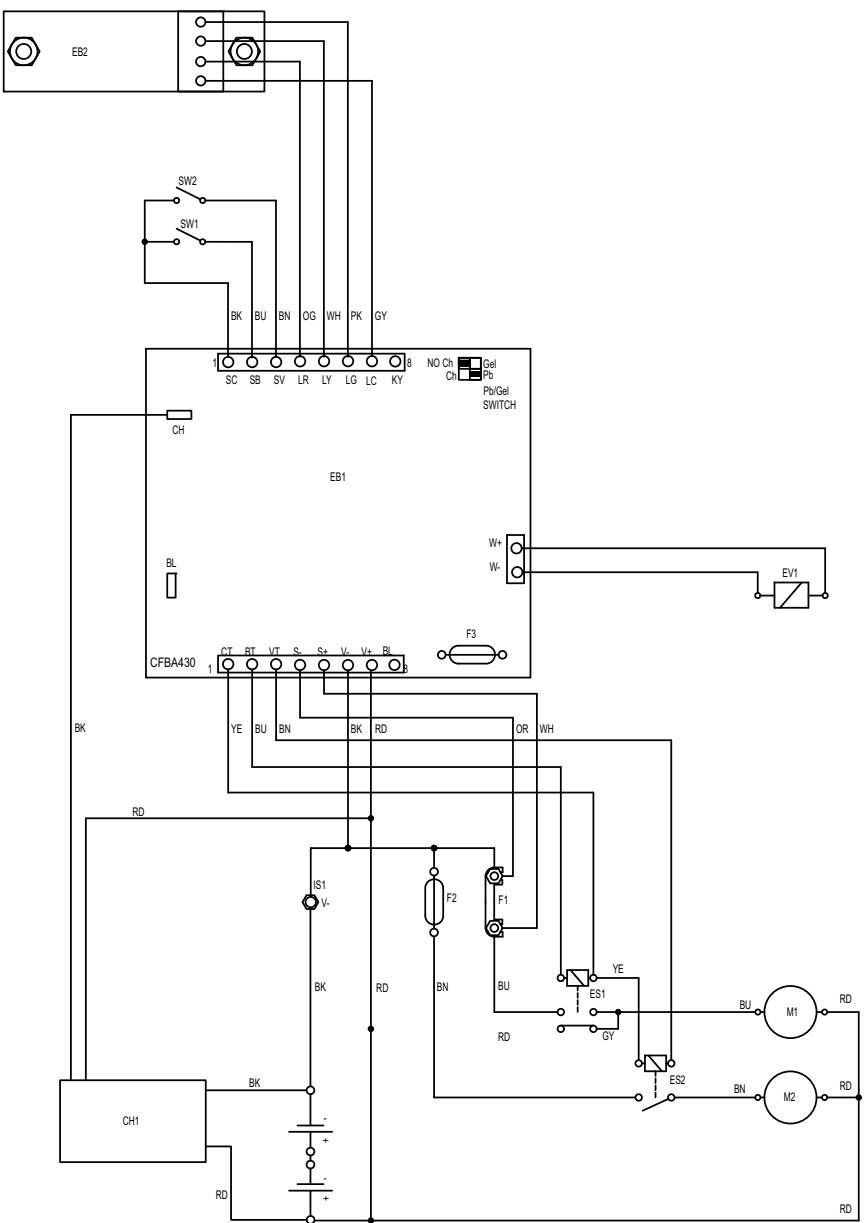

CH1	Acculader (optioneel)
C1	Stekker acculader (optioneel)
EB1	Elektronische installmentie (CF BA430)
EB2	Elektronische installmentie LED (CF BALED)
ES1	Schakelaar borstel/padhouser
ES2	Schakelaar aanzuigsysteme
EV1	Magneetklep water
F1	Zekering borstel (40 A)
F2	Zekering aanzuigsysteme (40 A)
F3	Zekering magneetklep en elektronisch schema (5 A)
IS1	Negatieve isolator
M1	Motor borstel/padhouser
M2	Motor aanzuigsysteme
SW1	Schakelaar borstel/padhouser
SW2	Schakelaar aanzuigsysteme

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

S310228

GEBRUIK

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen.

Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

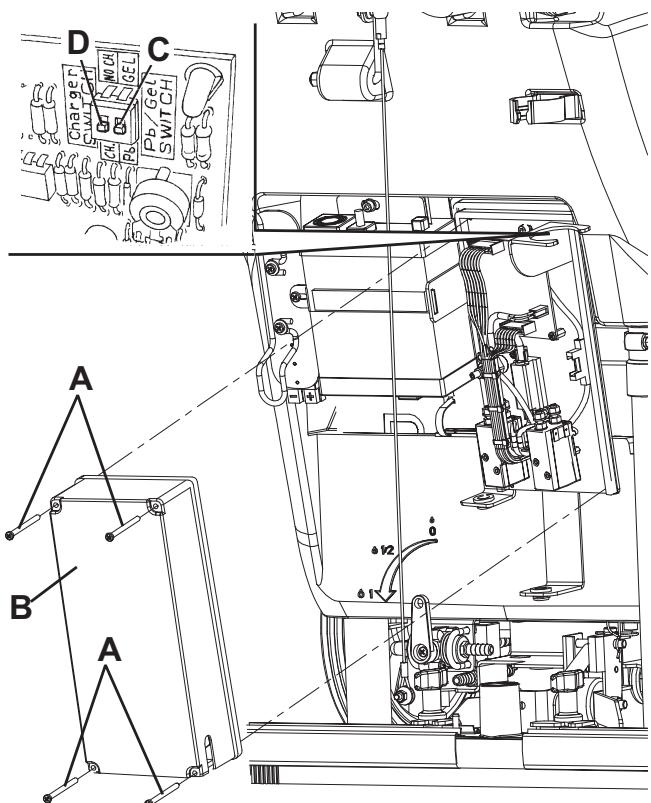

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine kuren ernstig beschadigd raken als de accu's Niet op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegd personeel worden gemonteerd. Controller voordat u de accu's monteert of ze Niet beschadigd zich. Wees altijd bijzonder voorzichtig met de accu's. Bevestig de beschemkapjes van de occupolen die bij de machine worden geleverd.

De machine heeft twee accu's van 12 V nodig, die volgens het schema zich aangesloten (28).

De machine kan op een van de volgende manieren worden geleverd:

Met accu's (GEL) op de machine gemonteerd,kaar voor gebruik

• Druk op de juiste schakelaars van de borstel/padhouser en van het aanzuigsystem (65 en 66). Als het groene lampje (62) gaat branden, zich de accu's maar voor gebruik.
• Als het gele (63) of het rode lampje (64) gaat branden, moeten de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

De accu's worden nicht meegeleverd

Schaf geschikte accu's aan [zie het deel Technische eigenschappen en het schema (28)]. Raadpleeg voor de keuze en montage een gekwalificeerde leverancier.
Stel de machine en de acculader (waar van toepassing) in op basis van de gemonteerde accu's. Ga waar bij te werk zoals in het volgende.Deel.

INSTELLING VAN HET TYPE ACCU (WET OF GEL)

Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installmentie van de machine, door als volgt te werk te gaan:

Afstelling van de machine

1. Controller of de stekker (29) van de accu's is ontkoppeld.
2. De fabrieksinstelling van de machine is voor accu's met GEL. Als deze instilling overeenkomt met het type accu dat u heeft aangeschaft, ga dan maar punt 6. Als u een andere accu heeft, voer dan ook de punten 3, 4 en 5 UIT.
3. Draai de schroeven los (A, Afb. 1) en verwijder voorzichtig de afdekking (B) van het kastje met de elektrische onderdelen.
4. Breng de minischakelaar (C) in de stand WET.

LET OP!

Blijf van de schakelaar ernaat af (D).

1. Breng de afdekking (B) van het kastje voor elektrische onderdelen opnieuw aan en draai de schroeven vast (A).

Afbeelding 1

S311230A

De accu's monteren

1. Ontkoppel de aanzuigslang (22) van de trekker (11).
2. Haal de uitlaatslang voor het vuile water (16) los UIT de steun (17).
3. Open de afdekking (6).

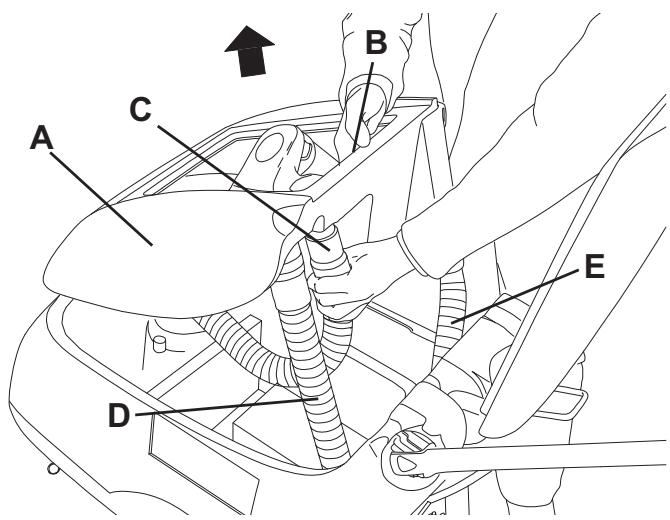

4. Pak de tank met het vuile water (A, Afb. 2) vast in de zone (B) en breng deze iets omhoog.
5. Haal de aanzuigslang (C) los UIT de tank en verwijder de tank (A) met de slangen (D) en (E).
6. Monteer de accu's in de machine aan de hand van het schema (28).
7. Plaats de tank opniew (A, Afb. 2) door puntjes 6 tot 10 in omgekeerde volgorde uit te voeren.

Accu's opladen

1. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

Afbeelding 2

S310233 A

VOOR HET STARTEN VAN DE MACHINE

Montage van de borstel of padhouder

OPMERKING

Naar gelang het type vloer dat u moet behandelen, kunt u de borstel (54) of de padhouser (55) monteren.

1. Gebruik de stekker voor de stand (24) en ontkoppel het transport-/parkeermechanisme (23b) van de machine.
2. Ontkoppel het schrobdek borstelhouser/padhouser (10) door het stuur als hefboom te gebruiken (2).
3. Plaats de borstel (54) of de padhouser (55) onder het schrobdek.
4. Breng het schrobdek (10) omlaag met behulp van het stuur (2).
5. Druk enkele seconden op de schakelaar voor de borstel/padhouser (65) zodate de borstel/padhouser kan worden vastgekoppeld. Mocht dit lastig gaan, draai de borstel/padhouser dan handmatig maar links (58).

Handleiding voor toepassing van de borstels/pads (alleen aanbevelingen)

Beschikbare typen borstels		Midlite Grit 180	Midgrit 240	Prolite	Union Mix
Algemene reiniging	Beton
	Terrazzovloeren
	Keramiektegels/breukstenen
	Marmer
	Vinyltegels
	Rubberen tegels
Polijsten	Rubberen tegels
	Marmer
	Vinyltegels

Montage van de trekker

1. Monteer de trekker (11) en zet hem vast met de wieltjes (12). Sluit daarna de aanzuigslang (22) aan op de trekker.

De tank met reinigingsmiddel vullen

1. Open de afdekking van de vuilwatertank (41) enzet deze vast met de steunstang (59).
2. Gebruik de vulmon (45) om de tank (32) te vullen met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden. Vul de tank Niet volledig met reinigingsmiddel. Zorg dat het niveau enkele centimeters onder de rand staat. Houd u aan de verdunningsinstrumenties die op het label van het chemische product van het reinigingsmiddel staan. De temperatuur van het reinigingsmiddel mag nicht hoger� dan 40^ .

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去en geschikt zich voor de machine.

Afstelleningen

1. Stel het stuurwiel (2) afaar wens met behulp van de hendels (3).

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige.Deel.
2. Breng de trekker (11) omlaag met de hendel (19).
3. Zet de hendel voor afstelling van de toevoer van het reinigingsmiddel (4) in een stand tussen het minimum (5a) en het maximum (5b). U kunt de watertoevoer maar de borstelsijdens de werkzaamheden in geen enkele stand helemaal sluiten.
4. Houd een hand op het stuur (2) en start de machine door de schakelaars voor de borstel/padhouder en de aanzuigsysteme (65 en 66) in de stand 'I' te zetten.

OPMERKING

Als het groene lampje gaat branden (62), is de machine klaar voor gebruik. Als het gele (63) of het rode lampje (64) gaat branden,要去en de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

De machine stoppen

1. Zet de schakelaars voor de borstel/padhouder en de aanzuigsystem (65 en 66) in de stand '0'.
2. Breng de trekker omhoog met de hendel (19).
3. Gebruik de stekker voor de stand (24), ontkoppel de borstel/padhouder en koppel (23b) het transport-/parkeermechanisme van de machine vast.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werden beschreiben in het vorige deel.
2. Houd bye handen op het stuur (2) bij het besturen van de machine en begint met het reinigen/drogen van de vloer.
3. Varieer indien nodig de hoeveelheid reinigingsmiddel die waar de borstel worden gestuurd met de hendel (4).

WAARSCHUWING!

Om schade aan de oppervlakte van de vloer te voorkomen mag de borstel/pad Niet in stilstand worden gebruikt en indien de machine stil blijft staan, dient de werking van de borstel/pad door middel van de schakelaar (65) worden gestopt.

WAARSCHUWING!

Voordat u de borstel/pad verwijdert, moet u deze eerst stopzetten door op de schakelaar (65) te drukken.

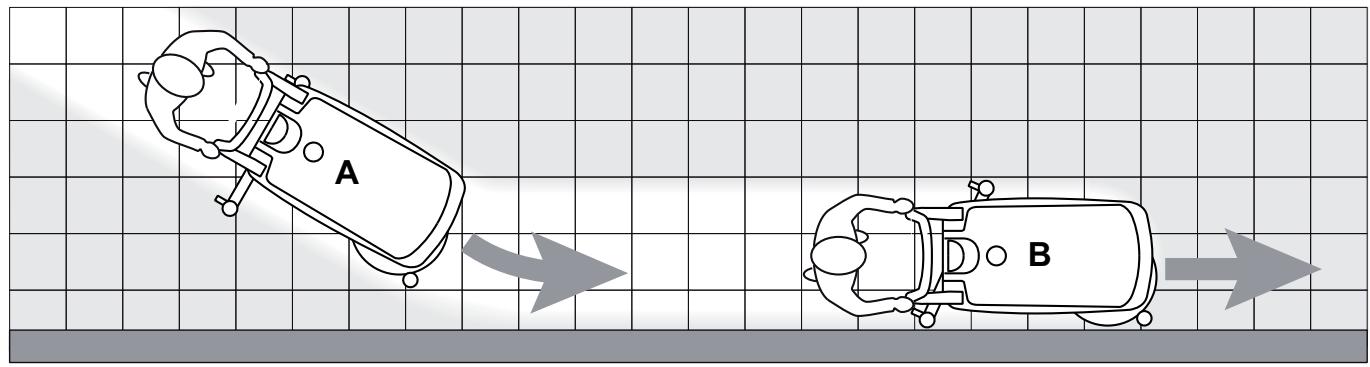

OPMERKING

Nilfisk Alto raadt u aan de rechterzijde van de machine eerst richting de muur te lately gaan om de vloer gegen de muur te reinigen/drogen, zoals in afbeelding 3.

Afbeelding 3

P100160A

WAARSCHUWING!

Als de motor van de borstel/padhouder overbelast worden, waar vreemde voorwerpen de beweging van de borstels/pads belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingsystem dat de borstel/padhouder na ongeveer een minuut continue overbelasting stopt.

Een overbelaste toestand wordt aangegeven door drie knipperende lampjes (62, 63, 64).

Als de overbelasting blij aanhouden, stopt de borstel/padhouder.

Als u de werkzaamheden wilt hervatten nadat de borstel/pad is gestopt als gevolg van overbelasting,要去 de machine worden uitgeschakeld door alle schakelaars van de borstel/pad en van het aanzuigsystem (65 en 66) in de stand '0' te zetten. Start de machine opnieuw door de schakelaars voor de borstel/pad en van het aanzuigsystem (65 en 66) in stand 'I' te zetten.

Ontlading van de accu's tijdens de werkzaamheden

1. Zolang het groene lampje (62) brandt, latent de accu's de machine normal werken. Als het groene lampje (62) uitgaat en de gele (63) en rode (64) lampjes na elkaar gaan branden, moet de accu worden opgeladen als de resterende lading van de accu minimaal is.

LET OPI!

Als de accu's bijna leeg zich, mag u Niet door blijven werken om schade aan de accu's en een kortere levensduur te voorkommen.

Afstelling van de voorwaartse beweging van de machine

1. De voorwaartse sleelheid van de machine is afhankelijk van het type vloer dat worden behandeld en van de geseleerde borstel of pad. U(Int) de voorwaartse sleelheid afstellen aan de hand van de betreffende procedure in het hoofdstuk Hoofdstuk.

DE MACHINE TRANSPORTEREN/PARKEREN

Ga als volgt te werken bij het transporteren/parkeren van de machine.

1. Zet de schakelaars voor de borstel/padhouder en de aanzuigsystem (65 en 66) in de stand '0'.
2. Breng de trekker omhoog met de hendel (19).
3. Pak de hendel (2) vast en LAST deze ieis zakken totdat het achechterwiel (7) contact maakt met de vloer (Afb. 4). Duw de machine nu op deze manier voor het transport of het parkeren.
4. Na de werkzaamheden要去 u de bovenzijde omhoog brengen met het ontkoppelingsmechanisme zodate de borstel/pad Niet over de vloer slept en natte sporen achechterlaat. Zie voor de procedure de paragraaf 'Na gebruik van de machine'. Zet het ontkoppelingsmechanisme in de steun (30).

Afbeelding 4

S311225A

DE TANKS LEGEN

Een automatisch sluitsystem met vlotter (44) zorgt dat het aanzuigsystemeneteer merktd omdat de vuilwatertank (31) vol is. Als het aanzuigsystem is geblokkeerd wonneer de vuilwatertank vol is, dan merkt u dit omdat de motor van het aanzuigsysteme.meer lawaai maakt en de vloer nicht wordt gedroogd.

WAARSCHUWING!

Wanner het aanzuigsysteme per ongeluk wordenuitgeschakeld (bijvoorbeeld wonneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging worden stoppezet), kunt u het systeme weer activeren door het met de schakelaar (66) uit te schakelen, de afdekking (6) te openen en te controlleren of de vlotter in het rooster (46) tot het niveau van het water is gedaal; sluit daarna de afdekking (6) en start het aanzuigsysteme weeer met de schakelaar (66).

Als de vuilwatertank (31) vol is, kurz u de tank als volgt legen.

Tank met vuil water legen

1. Druk op de juiste schakelaars van de borstel/padhouser en van het aanzuigsystem (65 en 66).
2. Breng de trekker omhoog met de hendel (19).
3. Duw de machine waar de aangewezen 'verzamelzone'.
4. Gebruik de stekker voor de stand (24), ontkoppel de borstel/padhouder en koppel (23b) het transport-/parkeermechanisme van de machine vast.
5. Maak de vuilwatertank leeg met behulp van de uitaatslang (16). Vul na de werkzaamheden het reservoir met schoon water.

Tank met reinigingsmiddel legen

1. Voer de voorgaande punten 1 tot en met 4 UIT.
2. Leeg de tank met reinigingsmiddel met behulp van de uitlaatklep (18). Vul na de werkzaamheden het reservoir met schoon water.

NA GEBRUK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen UITvoeren voordat u machine achechterlaat:

1. Zet de borstel/padhouser als volgt UIT:
   Zet de schakelaar van de borstel/padhouser (65) met de borstel/padhouser omhoog in de stand 'I' en na enkele seconden in '0', zodate de borstel/padhouser wordt losgekoppeld.
2. Leeg de tanks (31 en 32) aan de hand van de specifieke delen in de handleiding.
3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine要去en worden uitgevoerd (zie het hoofdstuk Onderhoud).
4. Zet de machine op een droge, schone plaats en houd de borstel/padhouder en de trekker gedemonteerd of omhoog.

DE TANK MET VUIL WATER VERWIJDEREN

Als u de loodaccu's (WET) wilt controeren of opladen, of wanner u andere werkzaamheden要去uitvoeren,要去 u de tank voor het vuile water (31) verwijderen; hieronder wordt de procedure hiervoor beschreiben.

1. Leeg de tank van het vuile water (31) zoals in de betreffende paragraaf wordenuitgelegd.
2. Zet de machine op een vlakke ondergrond.
3. Controller of de schakelaars (65 en 66) in stand '0' staan.
4. Ontkoppel de aanzuigslang (22) van de trekker (11).
5. Haal de uitlaatslang voor het vuile water (16) los UIT de steun (17).
6. Open de afdekking (6).
7. Pak de tank met het vuile water (A, Afb. 5) vast in de zone (B) en breng.Deze iets omhoog.
8. Haal de aanzuigslang (C) los uit de tank en verwijder de tank (A) met de slangen (D) en (E).

Afbeelding 5

S310233 A

LANGE PERIODE VAN STILLSTAND

Als de machine langer dan 30-Dayniet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel 'Na gebruik van de machine' uit.
2. Ontkoppel de minpolen van de accu's (10), nadat u de tank voor vuil water hebft verwijderd (31) zoals werk beschreven in het vorige deel.
3. Plaats de vuilwatertank (A).
4. Zet de machine op een schone, droge plek.

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controeren. Controller of de zichtbare onderdelen intact+zijn en geen lekkages vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkig ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zich afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijkpe persoon voor onderhoud.

LET OPI!

De onderhoudswerkzaamheden要去en worden uitgevoerd op een uitgeschakelde machine, waar bij de accu's en de kabel van de acculader zich ontkoppeld.

Lees altijd alle instructies in het hoofdstuk Veiligheid.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding worden alleen de eenvoudigste en meest voorkomende onderhoudswerkzaamheden beschreiben.

OPMERKING

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks	Maandelijks	Jaarlikjds
Reiniging van de trekker
Reinigung van de borstel
Reinigung van de tanks en van het aanzuigrooster
Controle en verranging van de rubbers van de trekker
Reinigung van het filter van het reinigingsmiddel
Accu's opladen
Controle van het peil van de vloeistof in de WET-accu's
Controle van de bevestiging van schroeven en moeren			(1)
Controle of verranging van de koolborstels voor de motor van de borstel				(2)
Controle en verranging van de koolborstels van de motor van het aanzuigsysteme				(2)

(1) En na de eerste 8 bedrijfsuren.
(2) Onderhoud door een geauthoriseerd Nilfisk Alto-servicecentrum.

REINIGING VAN DE TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

LET OP!

Wij raden u aan werkhandsoenen te dragen als u de trekker reinigt sondern er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Controller of de schakelaars (65 en 66) in stand '0' staan.
3. Breng de trekker omlaag met de hendel (19).
4. Ontkoppel de aanzuigslang (22) van de trekker.
5. Draai de wieltjes (12) los en verwijder de trekker (11).
6. Spoel en reinig de trekker. Haal met name de vuitjes en troep uit de geleidingsruimten (A, Afb. 6) en uit de aanzuigopening (B).
7. Controller of de voorste rubber (C) en dechterste rubber (D) heel zich en geen snaeden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen (zie de procedure in het volgende hoofdstuk).
8. Monteer de onderdelen wee in de omgekeerde volgorde van demontage terug.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reinig de trekker zoals wordt beschreiben in het vorige deel.

2. Controller of de stroken van de voorste rubber (E, Afb. 6) en van dechterste rubber (I) tegelijkertijd over de hele lengte op een vlakke ondergrond steunen. Als dat Niet het geval is, moet u ze als volgt in hoogte verstellen:

3. Verwijder de bevestigingsveren (F) en stelervolgens dechterste rubber (C) en de voorste rubber (D) af.

4. Monteer de bevestigingsveren op de awhile en Voorste rubbers.

5. Controller of de voorste rubber (C) en dechterste ruimte (D) heel zich en geen sden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen. Dat doet u als volgt. Controller ook of de voorste rand (H) van dechterste rubber nicht versleten is. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door de andere rand (G) die nog heel is. Als de andere rand ook versleten is,要去 u de rubber verrangen. Dat doet u als volgt:

6. Verwijder de bevestigingsveren (F) en verrang de voorste rubber (D) (of draai deze om).

7. Monteer de bevestigingsveren op de awhile en Voorste rubbers.

8. Monteer de trekker (11) en draai de wieljtes (12) vast.

9. Sluit de aanzuigslang (22) aan op de trekker (11).

Afbeelding 6

S310230A

REINIGING VAN DE BORSTEL

OPMERKING

Wij raden u aan werkhandsschoenen te dragen als u de borstel reinigt sondern er vuil aan kan blijven hangen.

1. Verwijder de borstel van de machine zoals werk beschreven in het hoofdstuk Gebruik.
2. Reinig en spoel de borstel met water en reinigingsmiddel.
3. Controleer of de haren van de borstel heel zich en Niet overmatig versleten. Anders要去 de borstel worden verrangen.

REINIGING VAN DE TANKS EN VAN HET AANZUGROOSTER

1. Duw de machine waar de aangewezen 'verzamelzone'.
2. Controller of de schakelaars (65 en 66) in stand '0' staan.
3. Open de afdekking (6), en reinig en spoel met schoon water de afdekking zelf, de tanks (31 en 32) en het aanzuigrooster (46). Haal het water uit de tanks met de uitlaatslang (16) en de klep (18).
4. Haal indien nodig de steunen (B, Afb. 7) los, open het rooster (A) en haal de vlotter (C) eruit en reinig deze met zorg. Plaats daarna terug.
5. Controller of de pakking (D) van de afdekking van de vuilwatertank heel is.

OPMERKING

De pakking (D) zorgt dat er voldoende druk worden opgebouwd in de tank. Dat is nodig om het vuile water waar binnen te zuigen.

Vervang indien nodig de pakking (D) door deze uit de bevestiging (E) te halen. Als u een neue pakking monteert, moet u de bevestiging (F)plaatsen zoals in de afbeelding (midden anschter).

1. Controller of ook alle oppervlakken (G) waarmee de pakking (D) contact maakt onbeschadigd zich en geschikt voor bevestiging van de pakking zich.
2. Controller of de compensatieopening (33) Niet belemmerd worden.

OPMERKING

Via de opening (33) kan de lucht in de spouw van de afdekking worden afgevoerd, zodat de druk in de tank op peel blijft.

1. Sluit de afdekking van de de vuilwatertank (6).

Afbeelding 7

S311227A

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL

1. Leeg de tank van het reinigingsmiddel (32) zoals in de betreffende paragraaf worden dit uitgelegd.
2. Zet de machine op een vlakke ondergrond.
3. Controller of de schakelaars (65 en 66) in stand '0' staan.
4. Verwijder de transparante afdekking (A, Afb. 8) en verwijder daarna het filterrooster (B). Reinig ze en monteer ze weer in de steun (C).

OPMERKING

Plaats het filterrooster (B) op de juiste manier terug in de houder (D) van de steun (C).

Afbeelding 8

S310232A

AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE

OPMERKING

De voorwaartse能力和 op basis van de te behandelen vloer en of de borstel of pad worden gebruikt.

Voer de nodige afstellingen uit door als volgt te werk te gaan.

1. Verwijder de tank met vuil water zoals worden beschreiben in het hoofdstuk Gebruik.
2. Voer de afstelling van de voorwaartse snugheid van de machine als volgtuit met de schroef (53):

Draai de schroef (57) los, op de rechterzijde van de machine, door deze tegen de klok in te draaien.
Draai de stelschroef (53) gegen de klok in om de voorwaartse snelheid van de machine te verhogen.
- Draai de stelschroef (53) met de klok mee om de voorwaartse snugheid van de machine te verlagen.
Zodra de afstelling correct is, draai u de schroeven vast (57).

1. Plaats de vuilwatertank zoals aangegeven in het hoofdstuk Gebruik.
2. Als de machinekaar voor gebruik is, voer de praktische controles van de machine danuit. Herhaal punten 1 tot en met 4 als u nog meer afstelingen要去uitvoeren.

ACCU'S OPLADEN

OPMERKING

Laad de accu's op als het gele lampje (63) of het rode lampje (64) gaat branden of na voltooing van de werkzaamheden. Houd de accu's altijd opgeladen, waar dat levensduur van de accu's dan langer is.

WAARSCHUWING!

Als de accu's leeg+zijn, zorg dan dat ze dat Niet te lang blijven, waar dat de levensduur van de accu anders minder wordt.

Controleer minstens een keer per week of de accu's+zijn opgeladen.

WAARSCHUWING!

Wanner er loodaccu's (WET) worden gebruikt, dan kan tijdens het opladen van de accu's het bijzonder explosieve waterstofgas vrijkomen. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur.

Tijdens het opladen van de accu's mag er nicht gerookit worden.

Houd de tank met vuil water verwijderd tijdens de volledige oplaadcyclus van de accu's.

LET OPI!

Letijdens het opladen van de accu's WET goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is corrosief. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

1. Zet de machine op een vlakke ondergrond.

2. Alleen voor WET-accu's:

3. Verwijder de tank met vuil water zoals worden beschreiben in het hoofdstuk Gebruik. Controller het niveau van de elektrolyt van de accu's; vul hetiveau eventueel bij via de dappen.

4. Laat alle doppen van de accu's open als u deze oplaadt.

5. Reinig indien nodig de bovenkant van de accu's.

6. Laad de accu's als volgt op.

7. Sluit de kabel (21) van de acculader aan op het stroomnet [de netspanning en de netfrequentie要去en overeenkomen met de waarden van de acculader die zich aangeduid in de handleiding].

OPMERKING

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld. Als het groene lampje (27) knippert, is de acculader bezig met het opladen van de accu's.

1. Als het groene lampje (27) blij branden, is het opladen van de accu's voltooid.

2. Wanner de accu's volledig zich opgeladen, koppelt u de kabel (21) van de accelader los van het stroomnet en bevestigt u deze in de betreffende bevestiging.

3. Alleen voor WET-accu's:

4. Plaats de vuilwatertank zoals aangegeven in het hoofdstuk Gebruik.

5. Controller het niveau van de elektrolyt van de accu's; vul het niveau eventueel bij via de doppen.
   Sluit alle doppen van de accu's.
   Reinig indien nodig de bovenkant van de accu's.

6. De machine is nu klaar voor gebruik.

OPMERKING

Zie voor meer informatie over de werkking van de acculader (26) de betreffende handleiding.

CONTROLE / VERVANGING VAN DE ZEKERINGEN

Alleen voor machines zicher acculader

1. Ontkoppel de stekker van de accu's (29).

Alleen voor machines met acculader

1. Verwijder de tank met vuil water zoals worden beschreiben in het hoofdstuk Gebruik.

Alleen voor machines met acculader

1. Ontkoppel de minpolen van de accu's (50).
2. Draai de schroeven los (A, Afb. 10) en verwijder voorzichtig de afdekking (B) van het kastje met de elektrische onderdelen.

3. Controller / verwang de volgende zekeringen:

4. Borstel (40 A) (C)
   Aanzuigsystem (40 A) (D)

5. Magneetklep en elektronisch schema (5 A) (E)

6. Monteer de verwijderde onderdelen wee in de omgekeerde volgorde van demontage terug.

Afbeelding 9

S311230B

STORINGEN LOKALISEREN

Probleem	Waarschijnlijke oorzaak	Herstelactie
De motoren starten nicht; er brandt geen enkele lampje	De polen van de accu (50) zichn nicht aangesloten	Aansluiten
	De accu's (50) zichn volledig leeg	Opladen
De lampjes (62, 63, 64) knipperen tegelijkkertijd	Overbelasting van de borstelmotor	Gebruik een minder agressieve of ander soort borstel
	Aanwezigheid van materiaaal (vastgedraaid draad, etc.) waardoor de borstel Niet goed draait	Reinig de borstelnaaf
De motor van het aanzuigsystem start nicht	De zekering is doorgebrand	Vervangen
Er worden onvoldoende vuil water aangezogen	De vuilwatertank (31) is vol	Legen
	Het aanzuigrooster (46) is verstopt of de vlotter is gesloten	Reinig het rooster en controller de vlotter
	De aanzuigslang (22) is ontkoppeld van de trekker (11) of is stuk	Aansluiten
	De trekker (11) is vuil of de rubbers van de trekker (13, 14) zichn afgesleten of beschadigd	Reinig de trekker of verwang de rubbers
	De afdekking van de vuilwatertank (6) is nicht correct afgesloten of de pakking (42) is stuk	Controller en/of reinig de contactzone of verwang de pakking
	De vuilwatertank (31) is vuil (verstopping van de uitlaat)	Reinigen
Er is onvoldoende toevoer van reinigingsmiddel maar de borstel/pad	Het filter van het reinigingsmiddel (20) is vuil	Reinigen
De trekker veroorzaakt strepen op de vloer	Er zitten afvaldeeltjes onder de rubbers van de trekker (13, 14)	Verwijder het vuil
	De rubbers van de trekker (13, 14) zichn afgesleten, afgeschilferd of beschadigd	Vervang de rubbers

Neem voor meer informatie contact op met de Nilfisk Alto-servicecentra. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine worden afgedankt,要去 hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en verrolgens volgens de geldende milieunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

• Accu
• Borstels
  Kunststoff slangen en onderdelen
  Elektrische en elektronische onderdelen (^*)

(*) Raadpleeg met name voor het afldanken van elektrische en elektronische onderdelen uwplaatselijke Nilfisk Alto-kantoort.

NilfiskALTO

Why Compromise

www.nilfisk-alto.com

HEADQUARTERS

DENMARK

Nilfisk-Advance Group

Sognevej 25

2605 Brøndby

Denmark

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

SALES COMPANIES

AUSTRALIA

Nilfisk-ALTO

48 Egerton St.

PO box 6046 Silverwater

NSW 2128 Australia

Tel.: [phone]

Fax: [phone]

BELGIUM

Nilfisk-ALTO

Division of Nilfisk-Advance n.v-s.a.
